Развёртка многогранника - презентация, доклад, проект скачать

Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Развёртка многогранника. Доклад-сообщение содержит 26 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

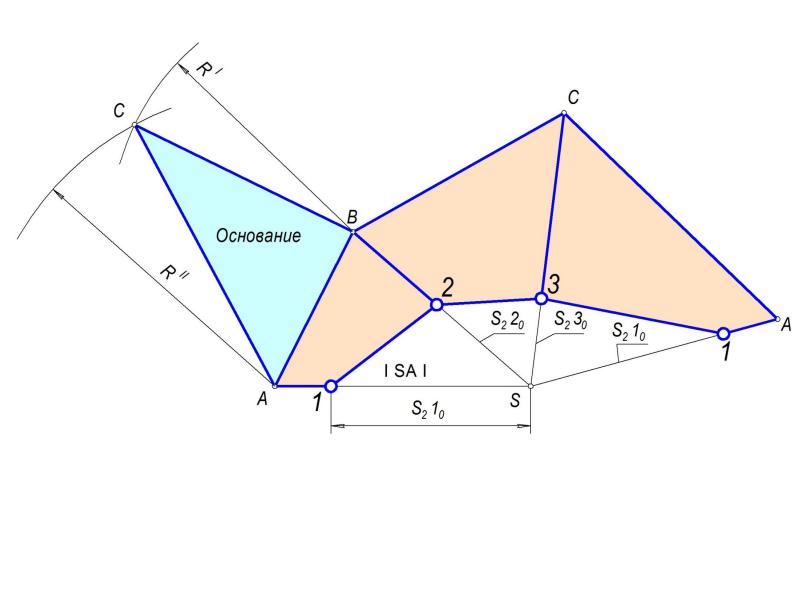

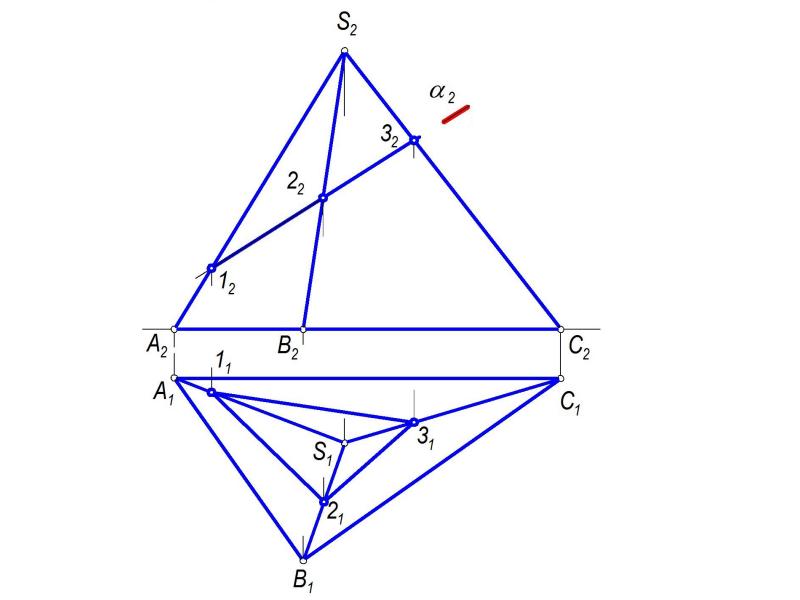

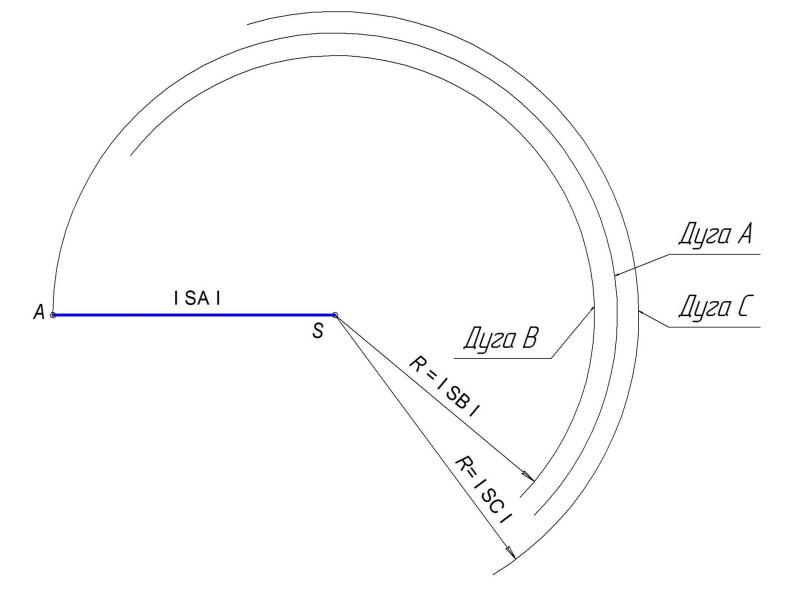

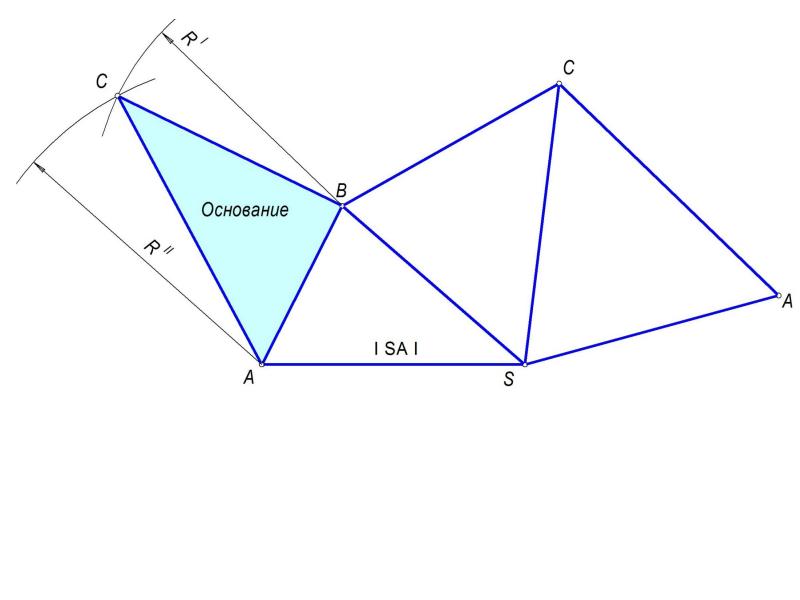

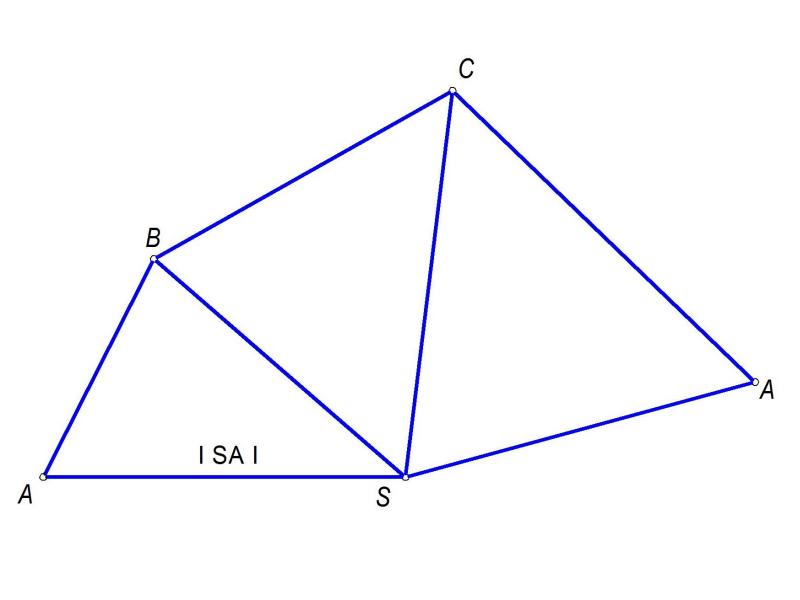

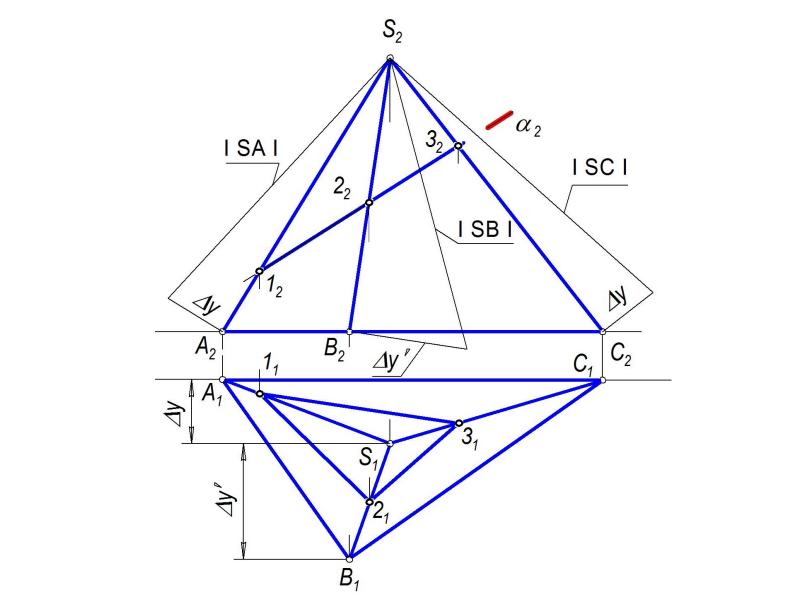

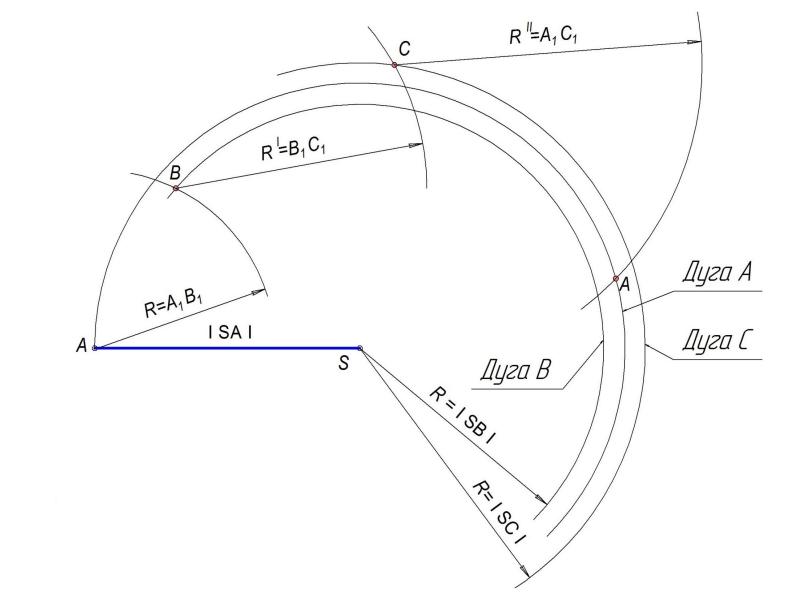

Развёртка многогранника Развёрткой многогранника называется плоская фигура, образованная последовательным совмещением в единую плоскость всех граней фигуры.

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

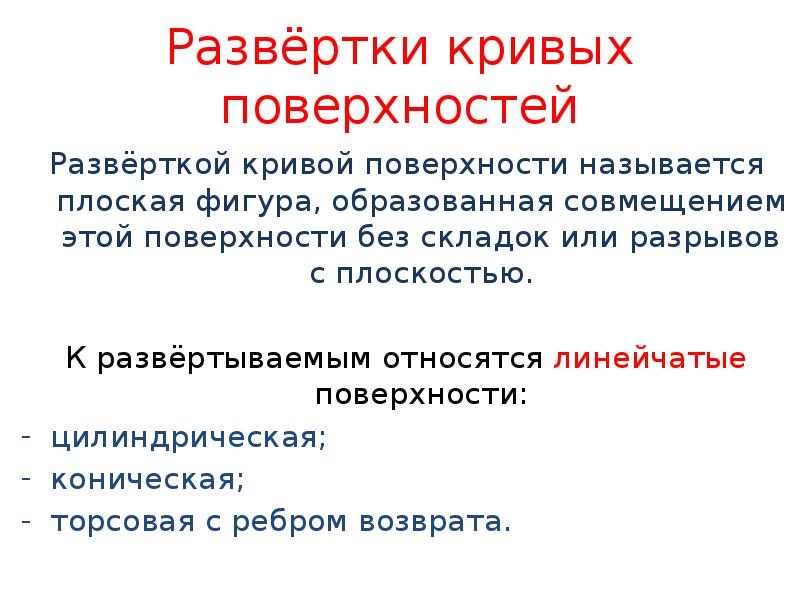

Развёртки кривых поверхностей Развёрткой кривой поверхности называется плоская фигура, образованная совмещением этой поверхности без складок или разрывов с плоскостью. К развёртываемым относятся линейчатые поверхности: цилиндрическая; коническая; торсовая с ребром возврата.

Слайд 12

Описание слайда:

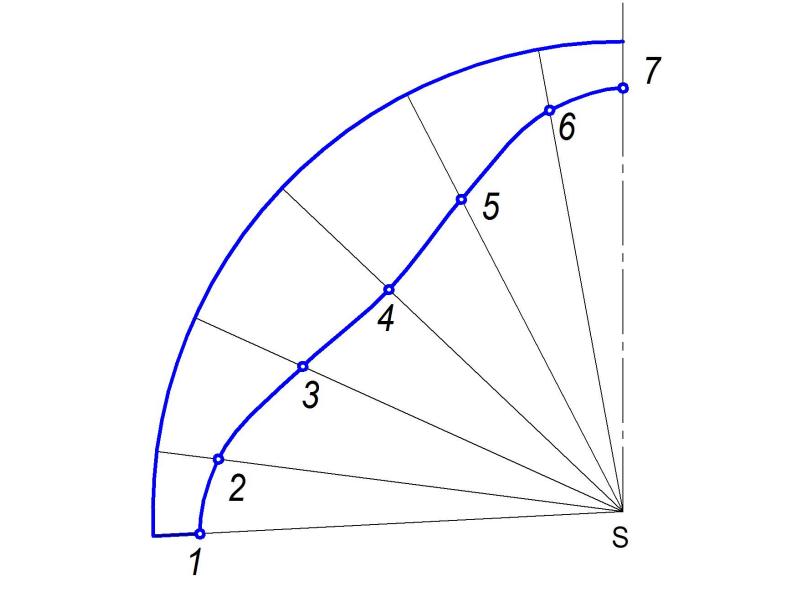

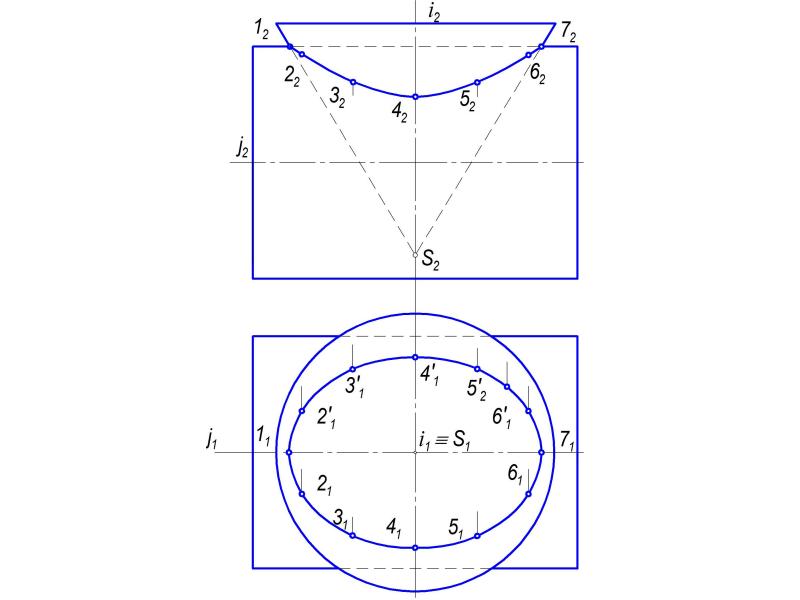

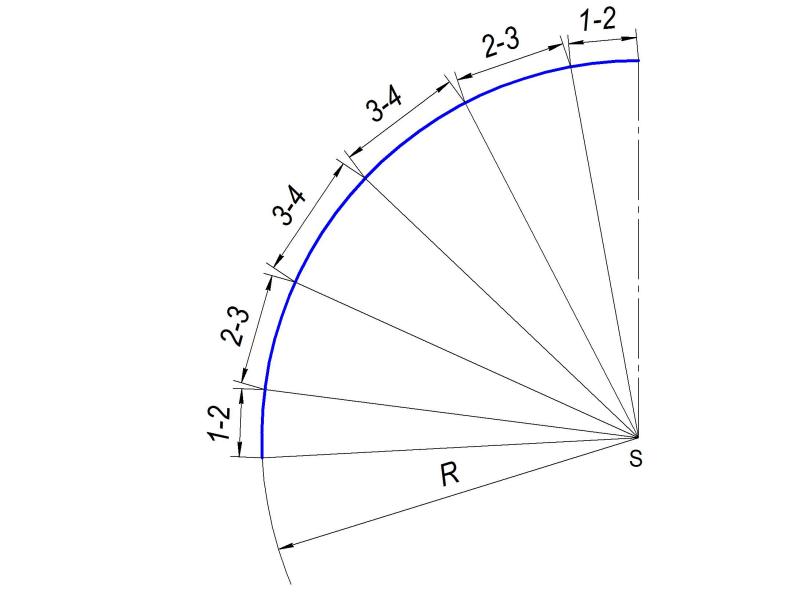

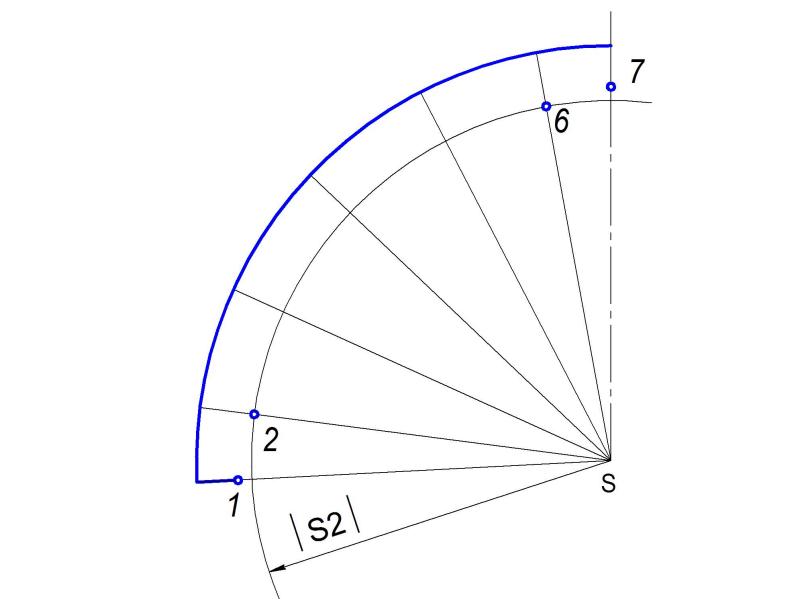

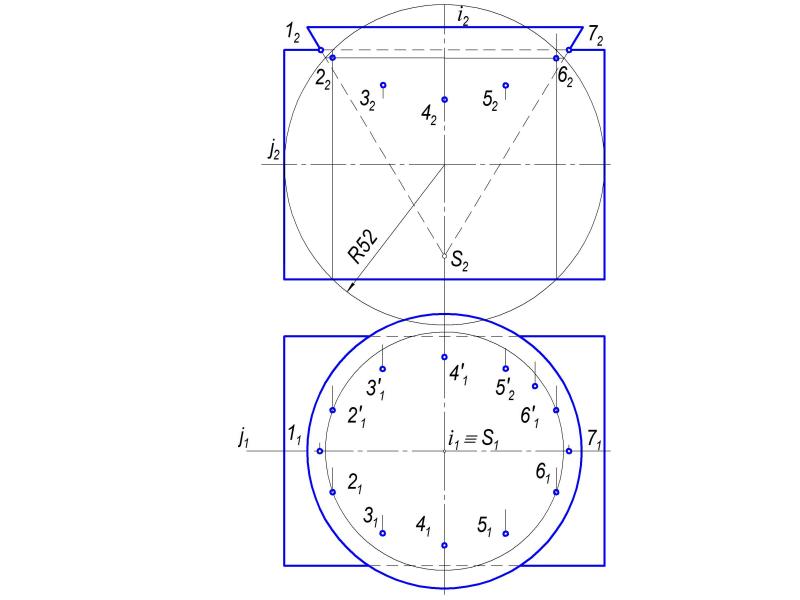

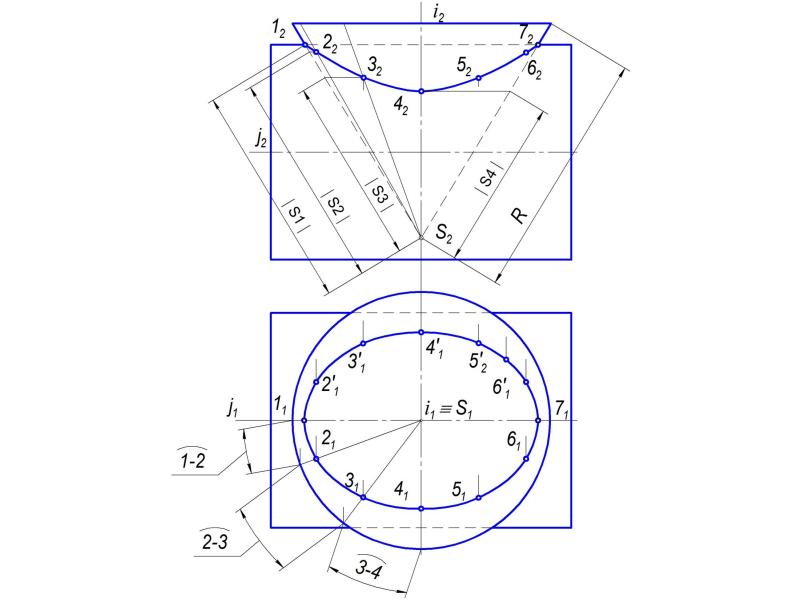

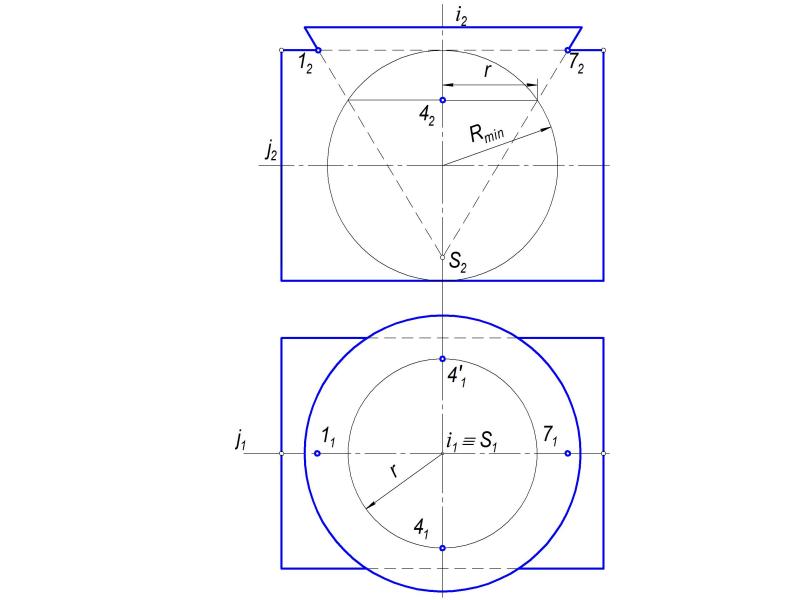

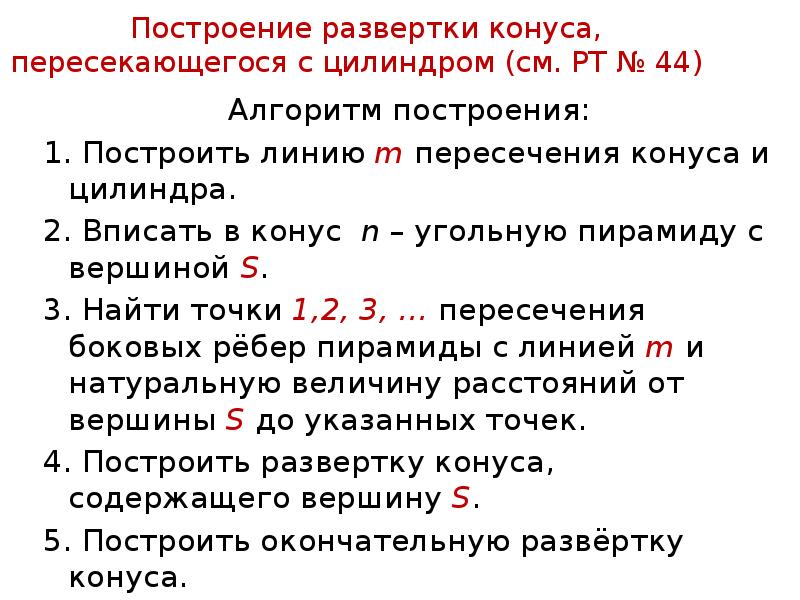

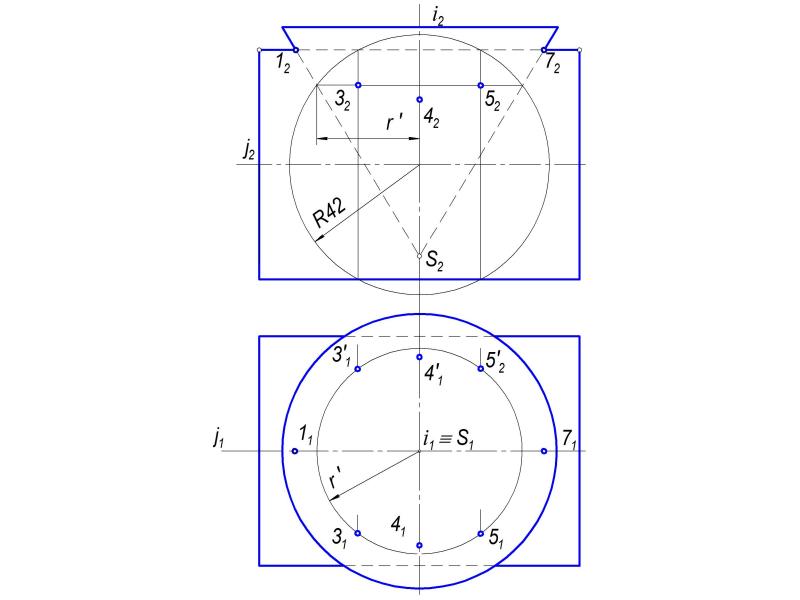

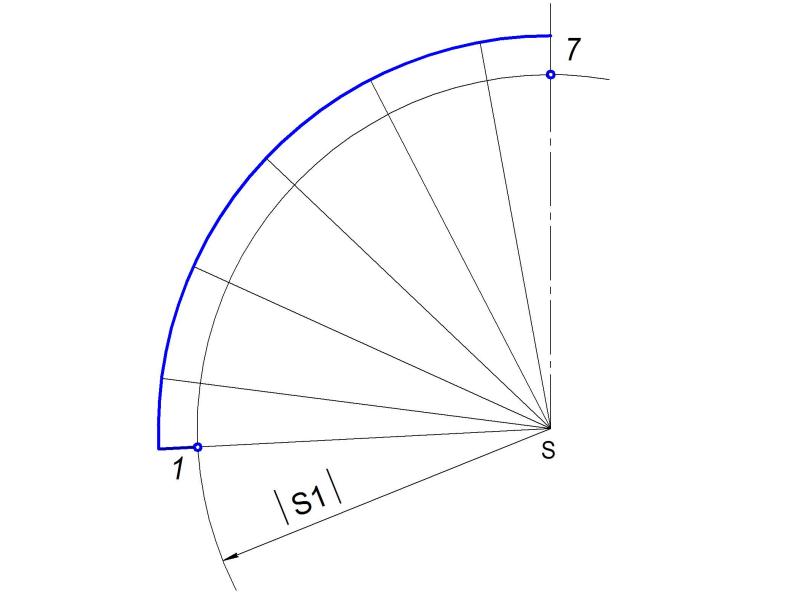

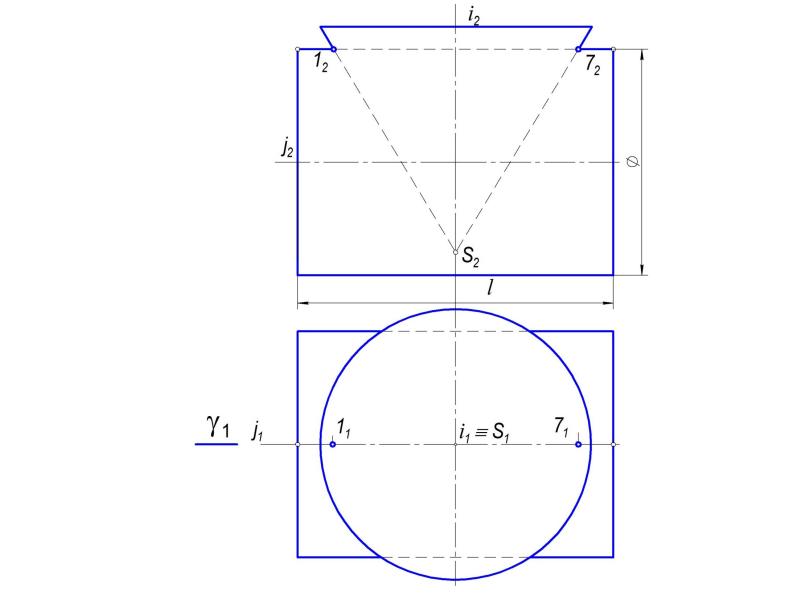

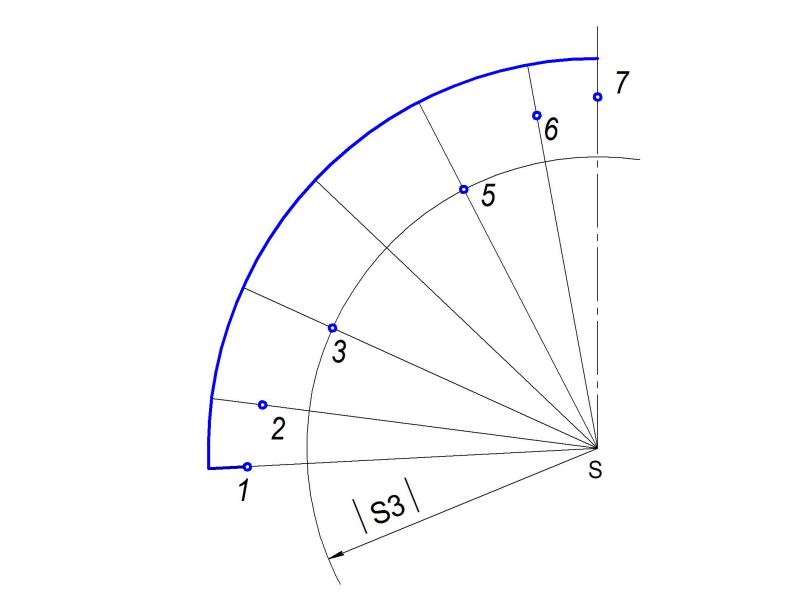

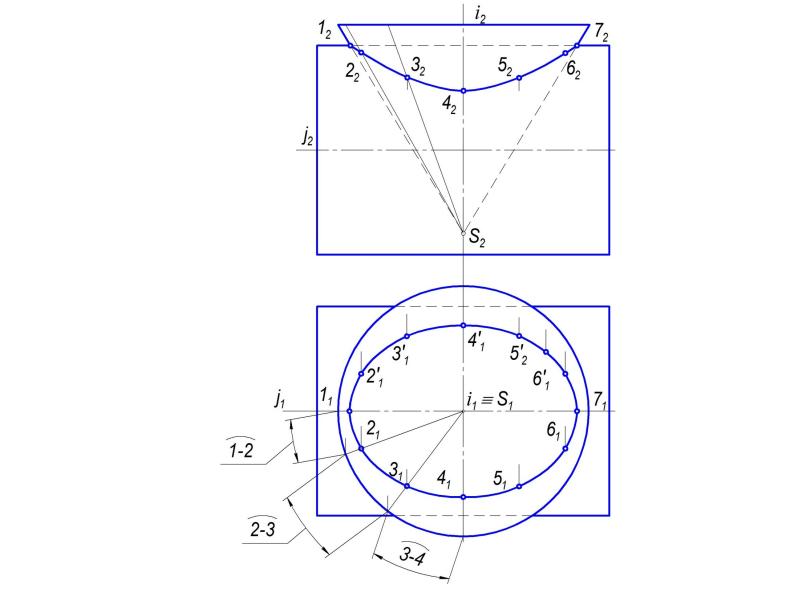

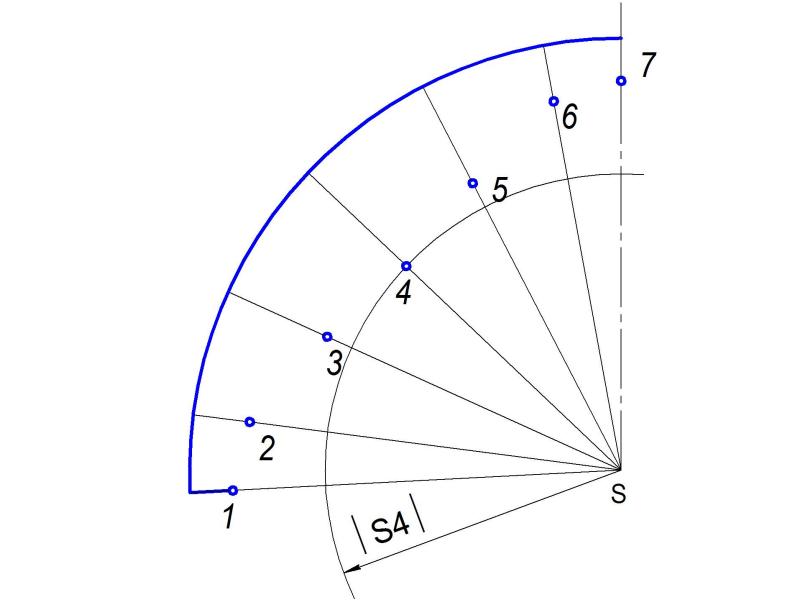

Построение развертки конуса, пересекающегося с цилиндром (см. РТ № 44) Алгоритм построения: 1. Построить линию m пересечения конуса и цилиндра. 2. Вписать в конус n – угольную пирамиду с вершиной S. 3. Найти точки 1,2, 3, … пересечения боковых рёбер пирамиды с линией m и натуральную величину расстояний от вершины S до указанных точек. 4. Построить развертку конуса, содержащего вершину S. 5. Построить окончательную развёртку конуса.
