Слайд 1


ЛЕКЦИЯ 9 Развёртки поверхностей. Аксонометрические проекции.
Описание слайда:
ЛЕКЦИЯ 9 Развёртки поверхностей. Аксонометрические проекции.

Слайд 2


10. Развёртки поверхностей Развертка поверхности – фигура, полученная при совмещении развертываемой поверхности с плоскостью без разрывов и складок.
Описание слайда:
10. Развёртки поверхностей Развертка поверхности – фигура, полученная при совмещении развертываемой поверхности с плоскостью без разрывов и складок.

Слайд 3

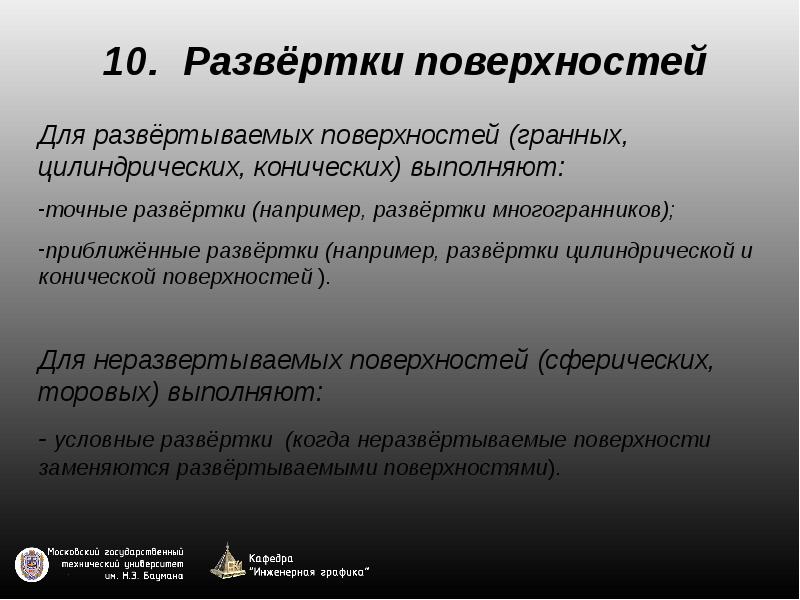

10. Развёртки поверхностей Для развёртываемых поверхностей (гранных, цилиндрических, конических) выполняют: точные развёртки (например, развёртки...
Описание слайда:
10. Развёртки поверхностей Для развёртываемых поверхностей (гранных, цилиндрических, конических) выполняют: точные развёртки (например, развёртки многогранников); приближённые развёртки (например, развёртки цилиндрической и конической поверхностей ). Для неразвертываемых поверхностей (сферических, торовых) выполняют: - условные развёртки (когда неразвёртываемые поверхности заменяются развёртываемыми поверхностями).

Слайд 4


Развертки боковой поверхности прямых круговых цилиндра (рис. 69) и конуса (рис. 70)
Описание слайда:
Развертки боковой поверхности прямых круговых цилиндра (рис. 69) и конуса (рис. 70)

Слайд 5

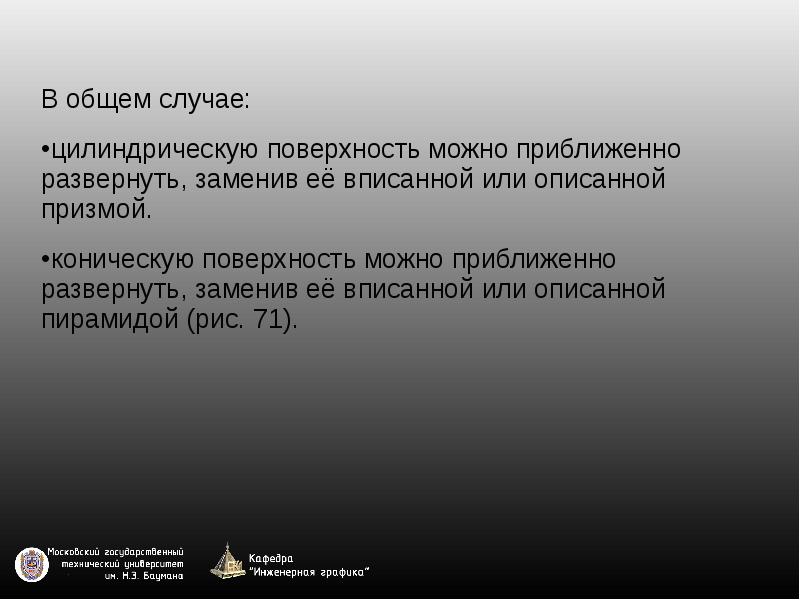

В общем случае: В общем случае: цилиндрическую поверхность можно приближенно развернуть, заменив её вписанной или описанной призмой. коническую...
Описание слайда:
В общем случае: В общем случае: цилиндрическую поверхность можно приближенно развернуть, заменив её вписанной или описанной призмой. коническую поверхность можно приближенно развернуть, заменив её вписанной или описанной пирамидой (рис. 71).

Слайд 6

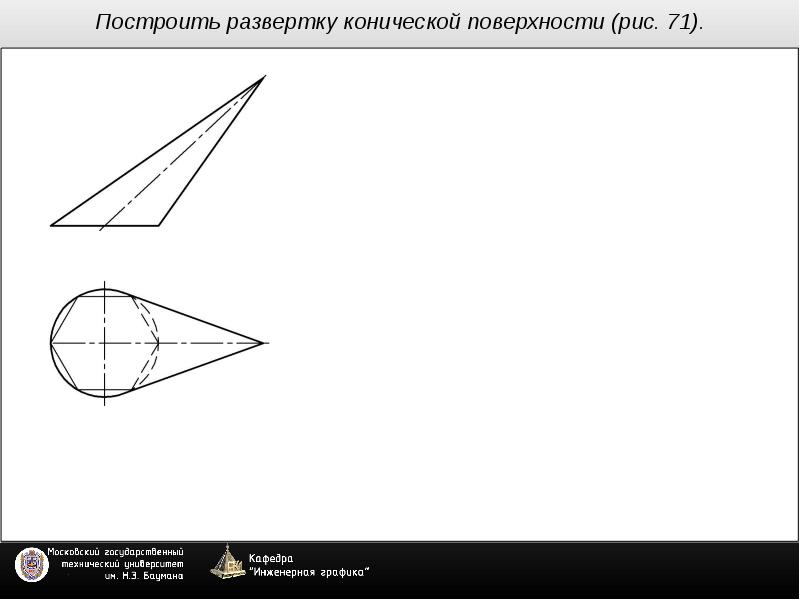

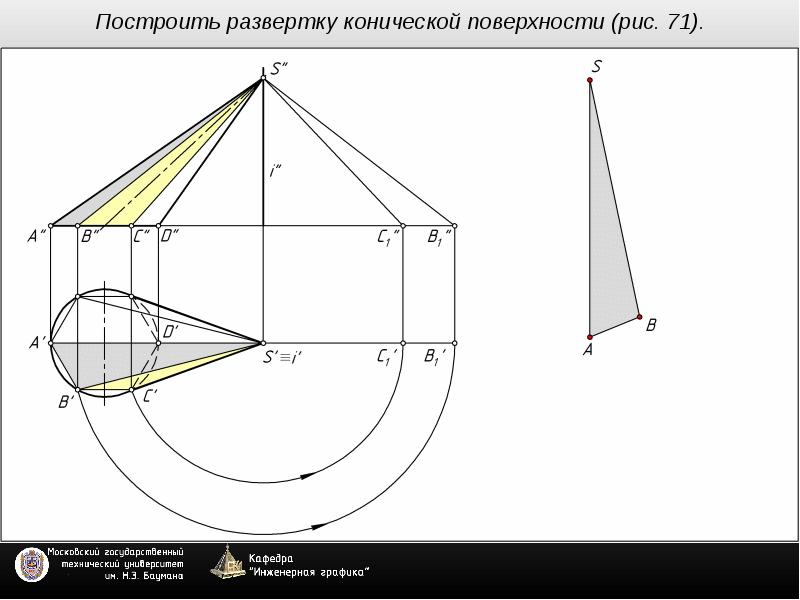

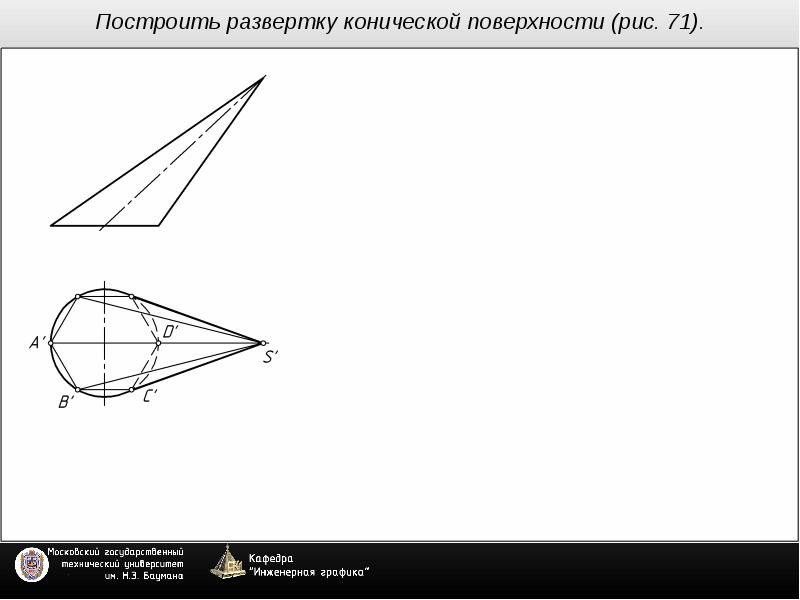

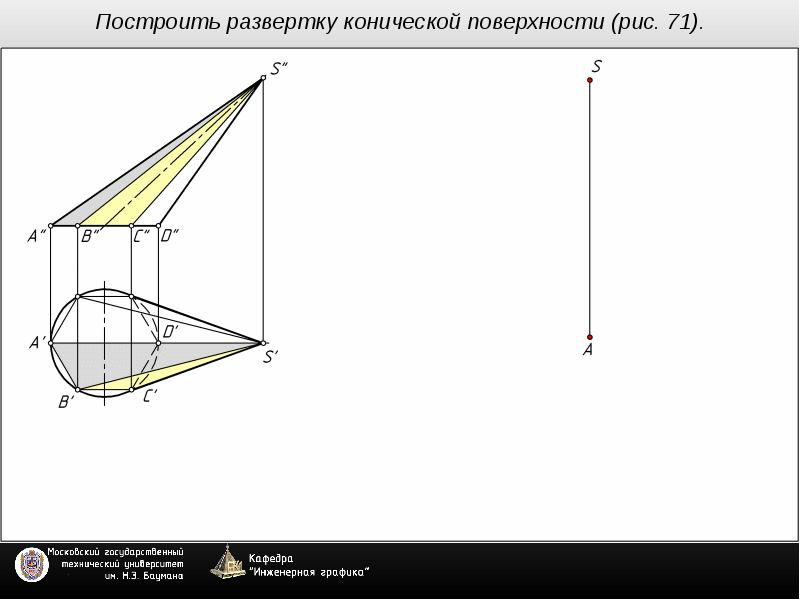

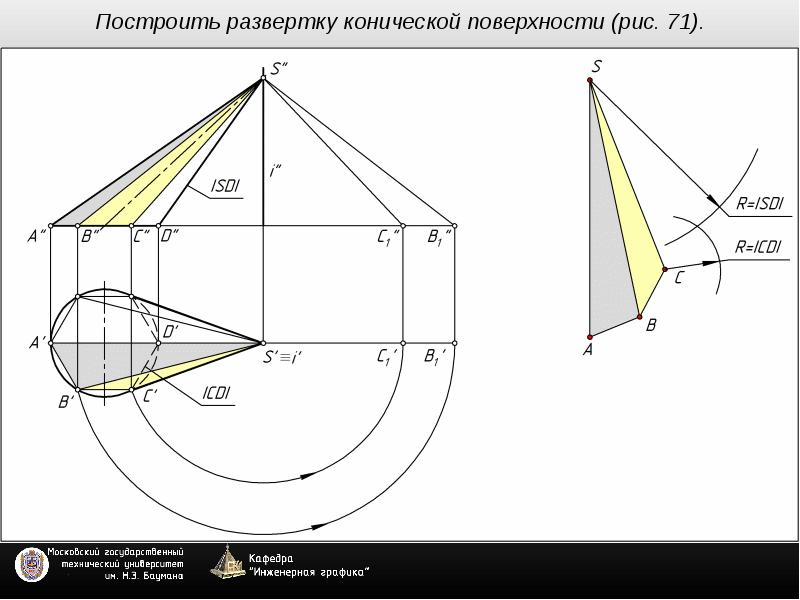

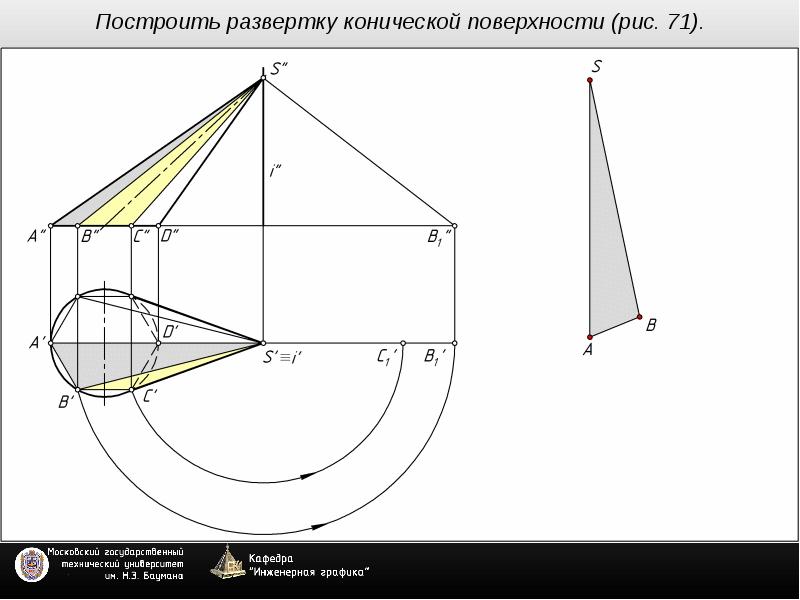

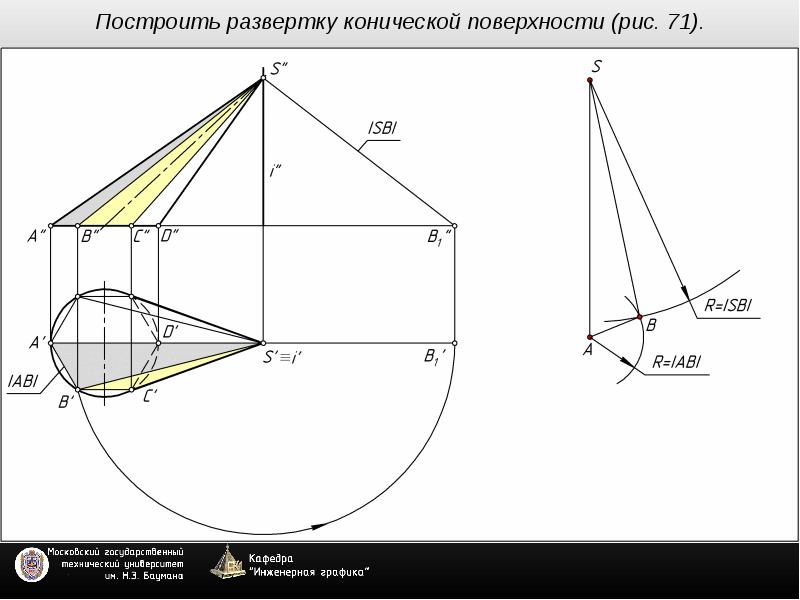

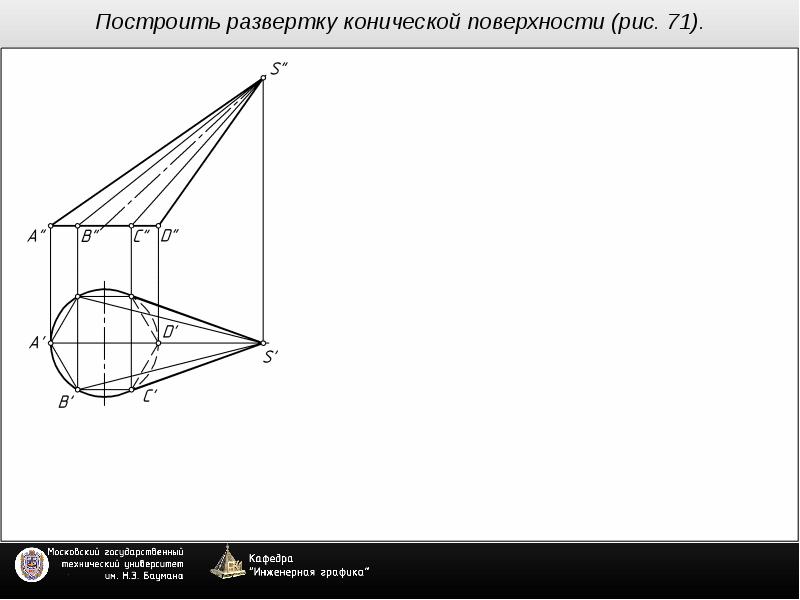

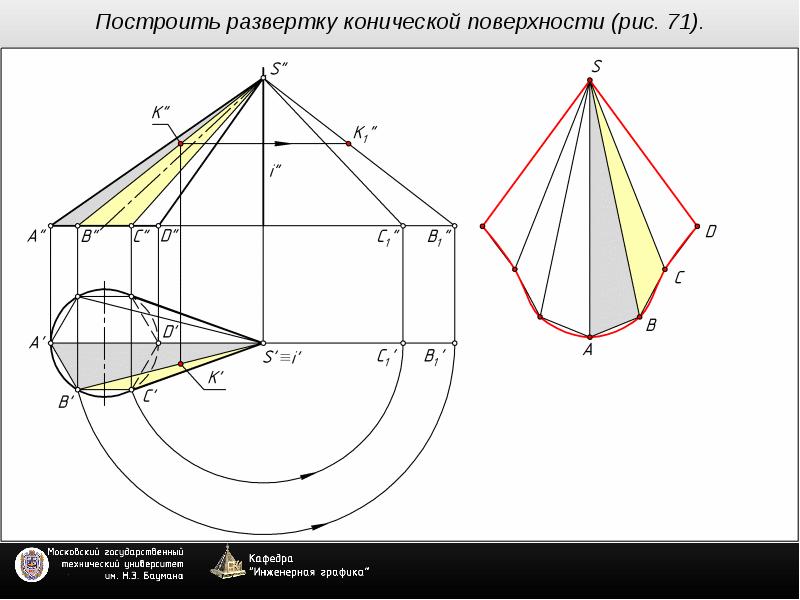

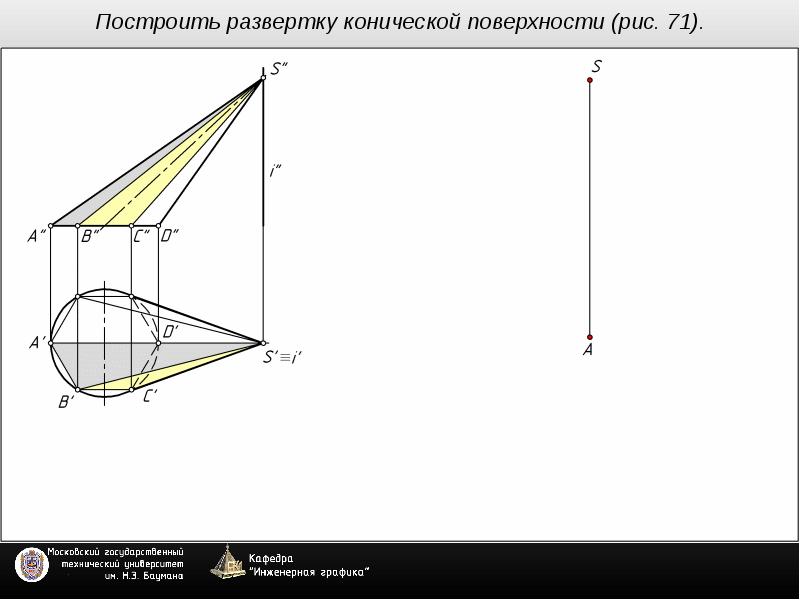

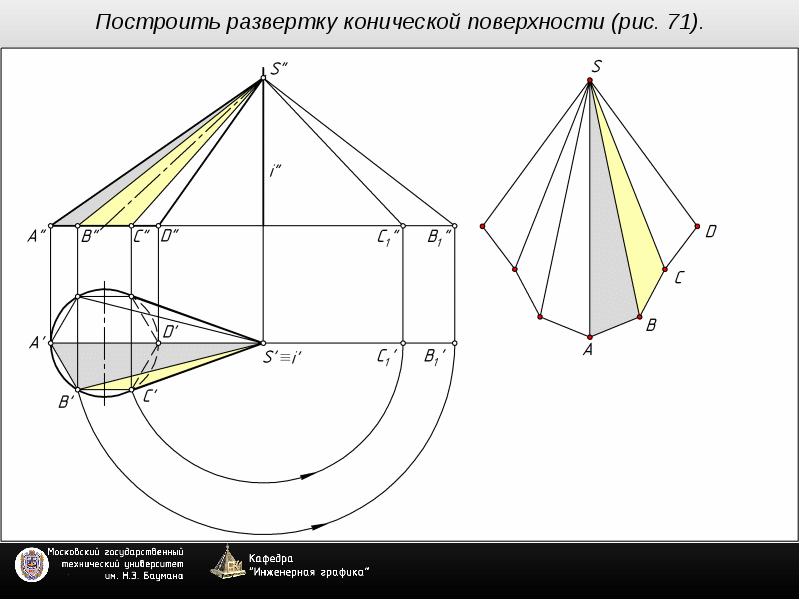

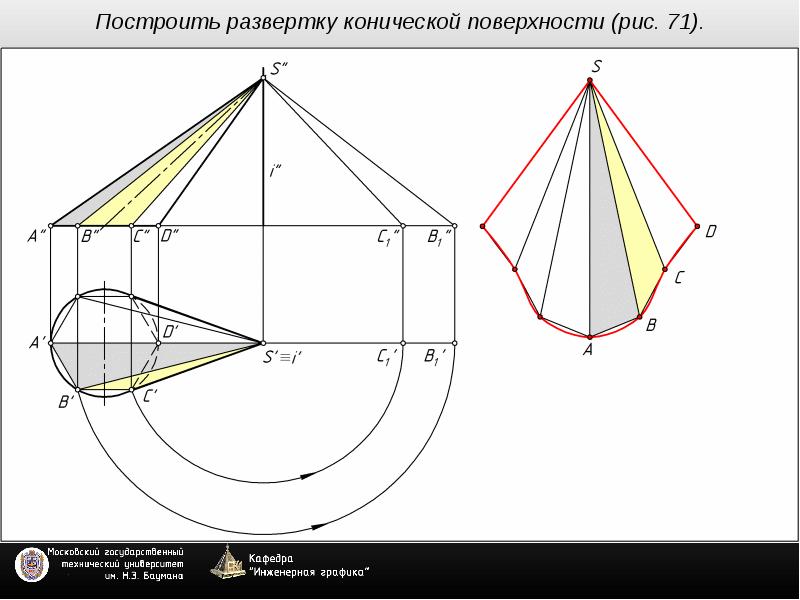

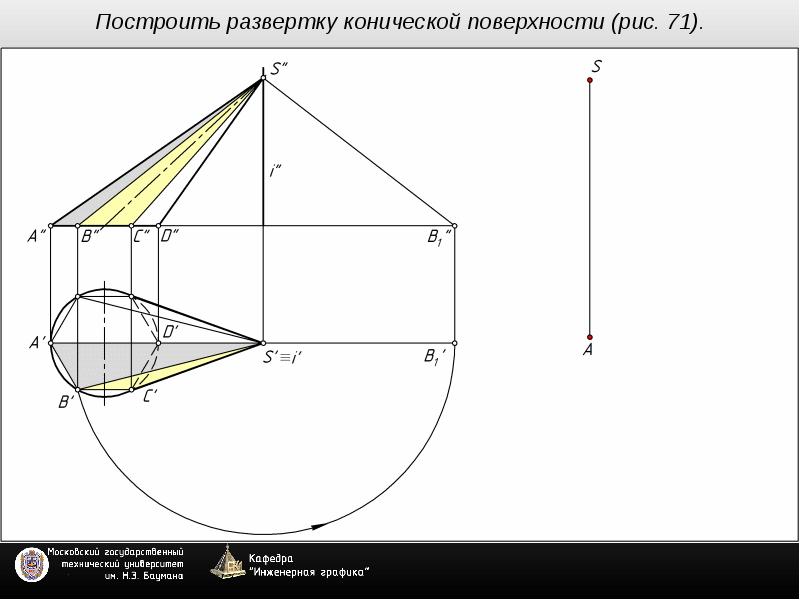

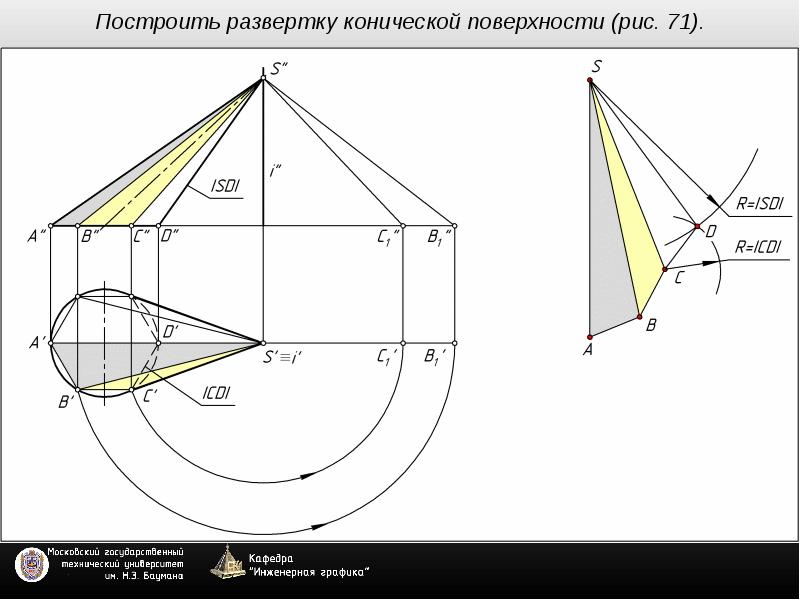

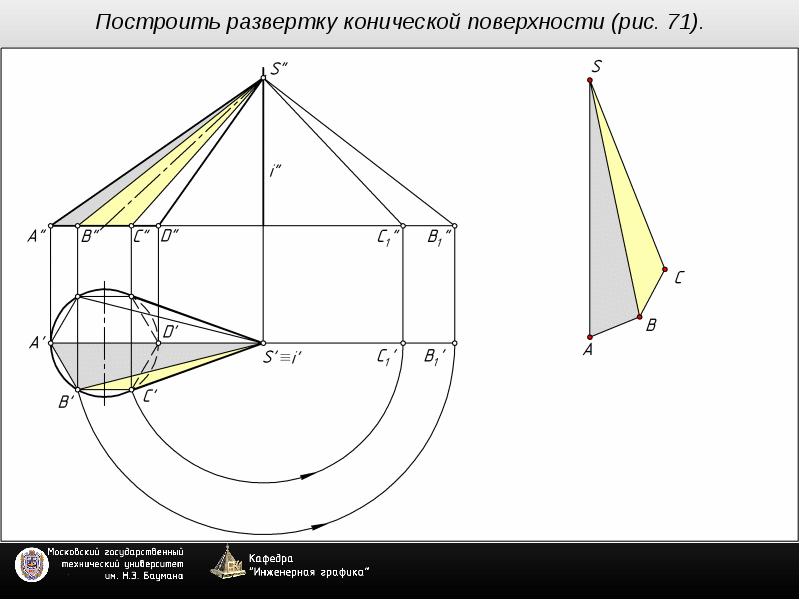

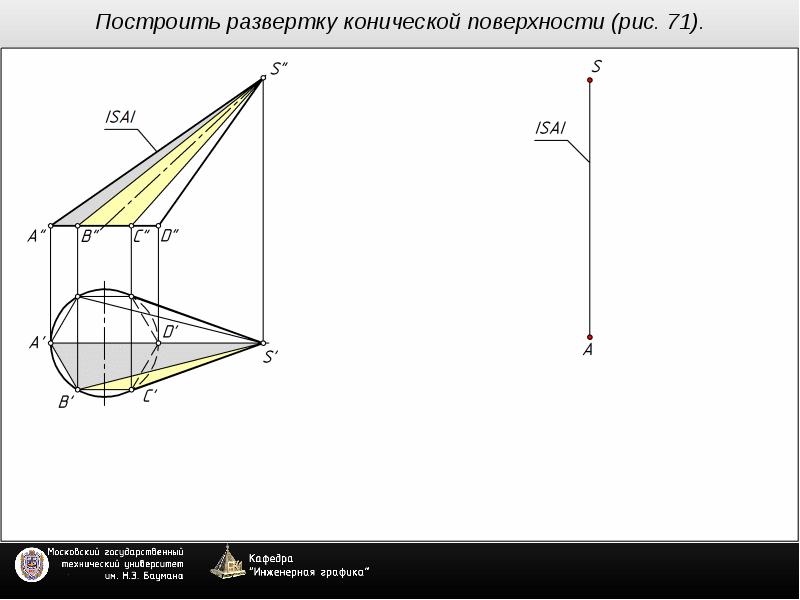

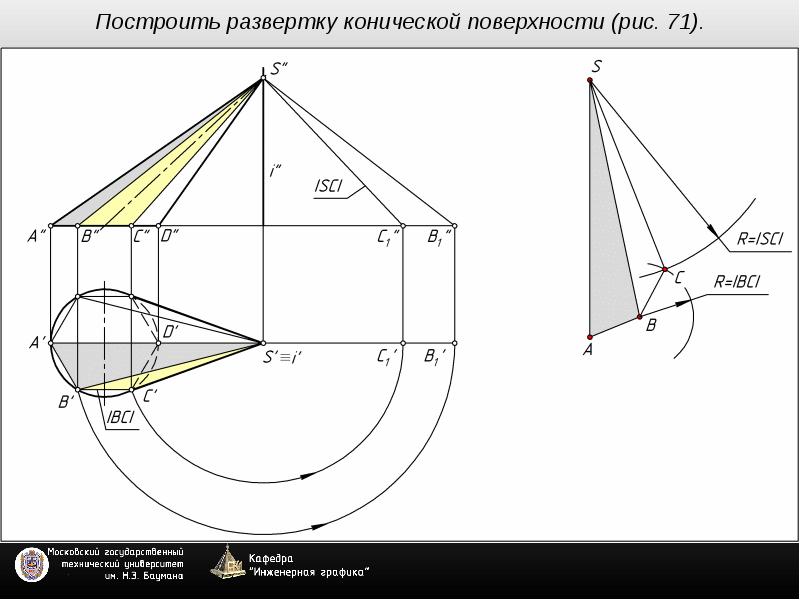

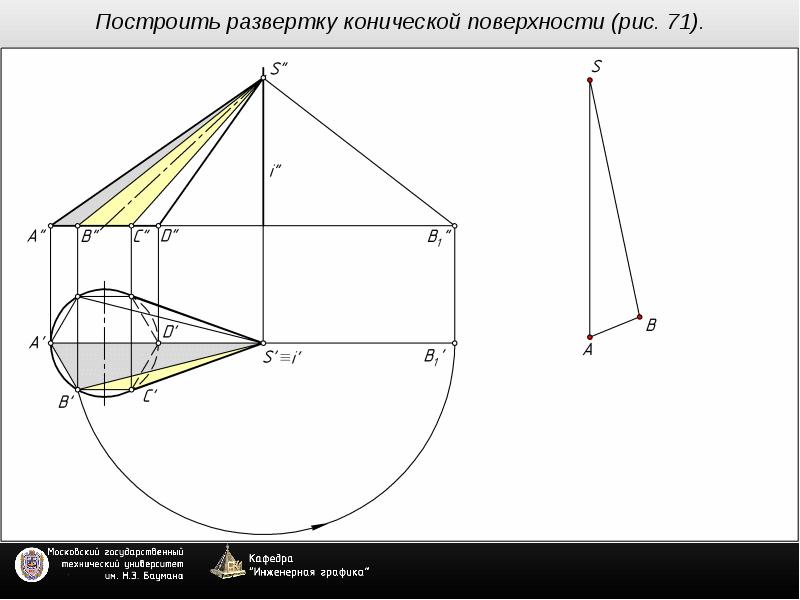

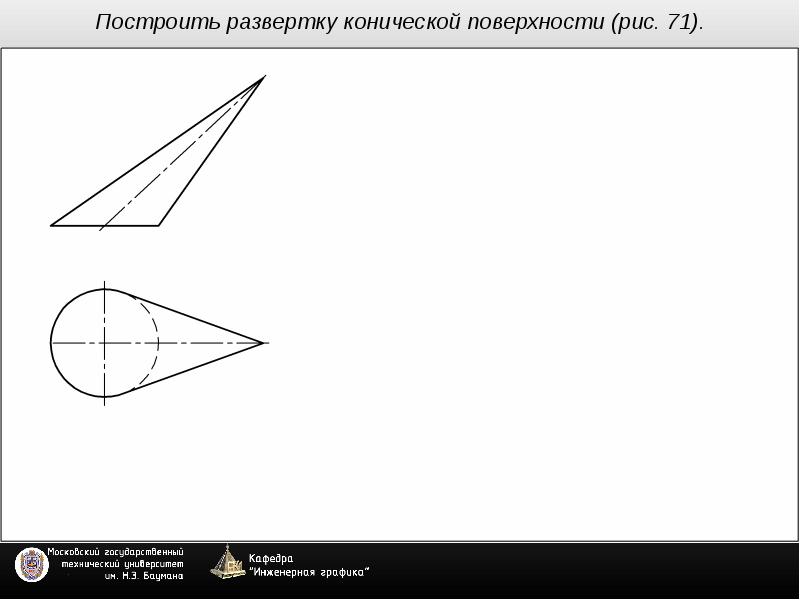

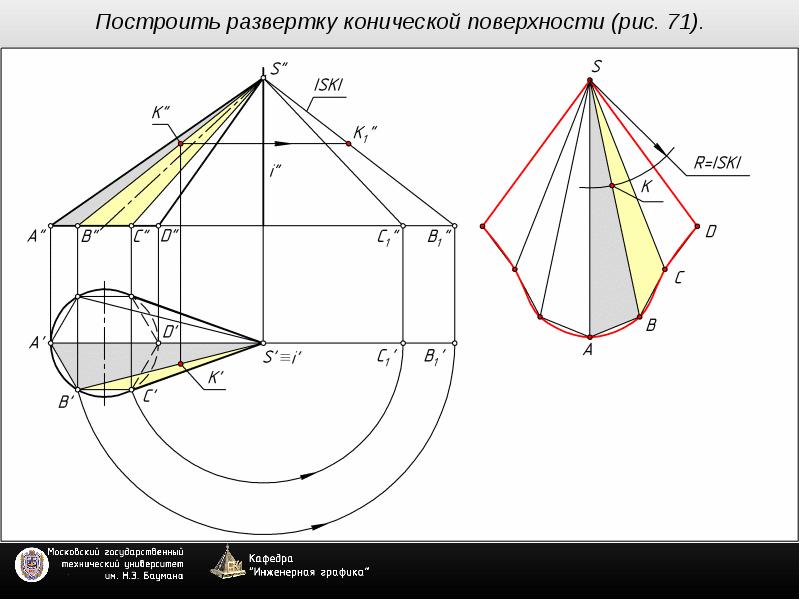

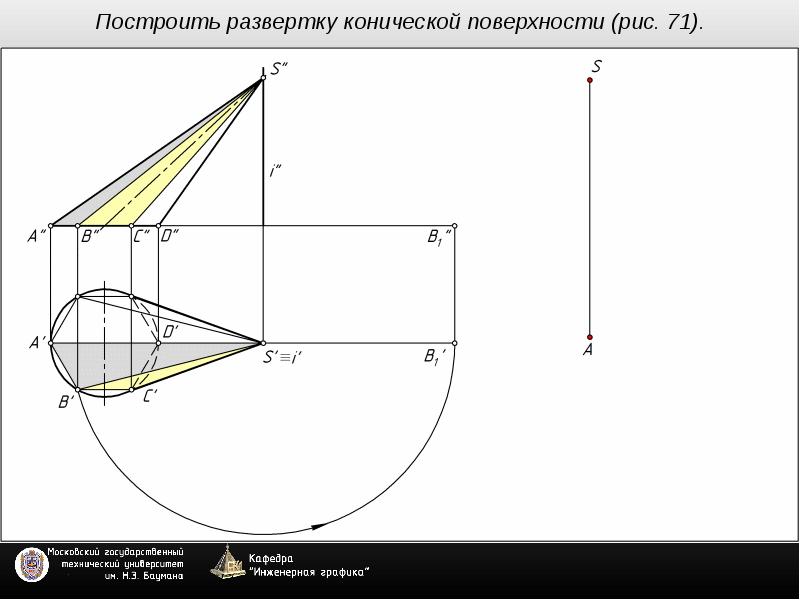

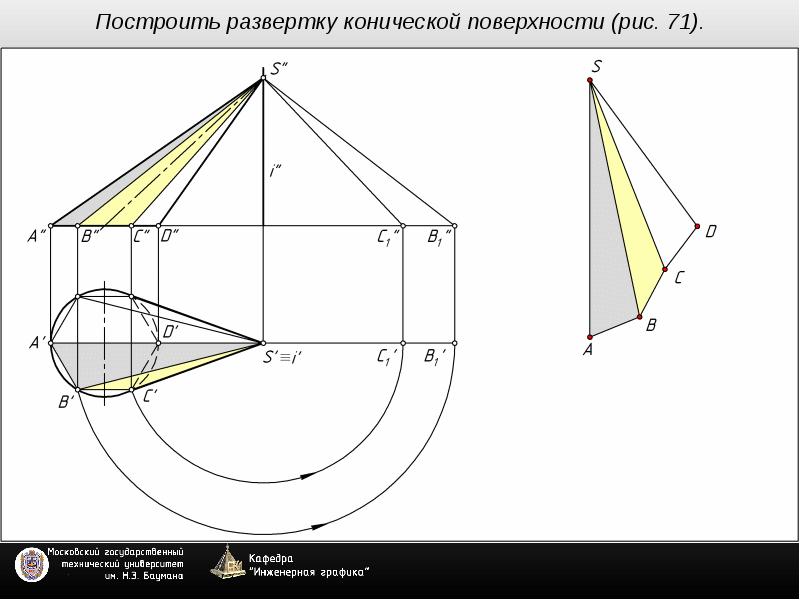

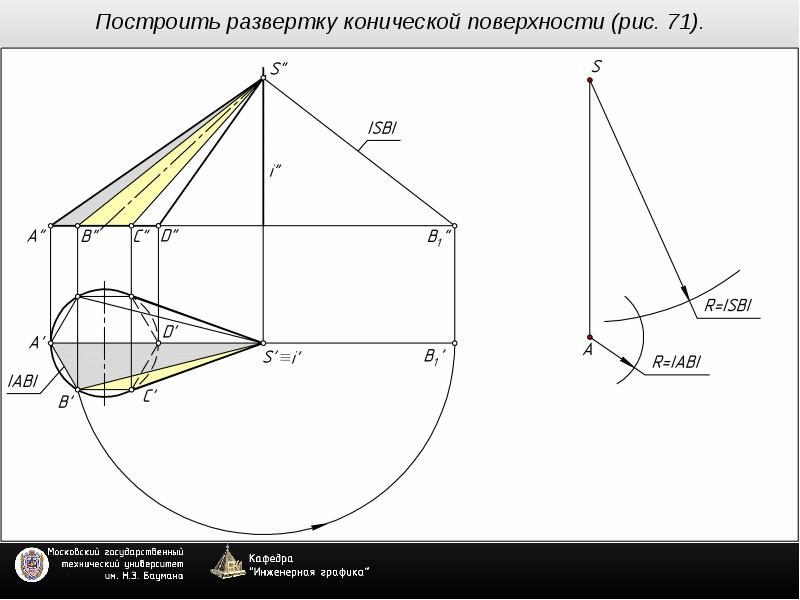

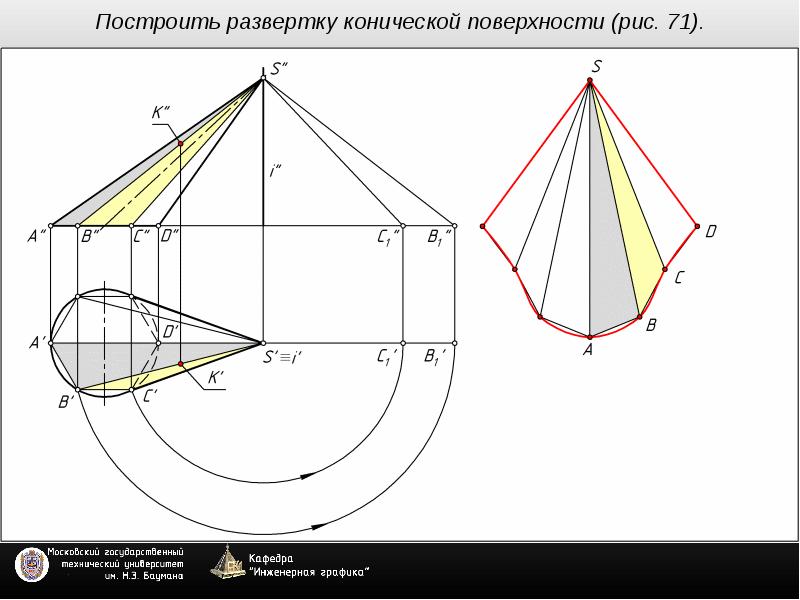

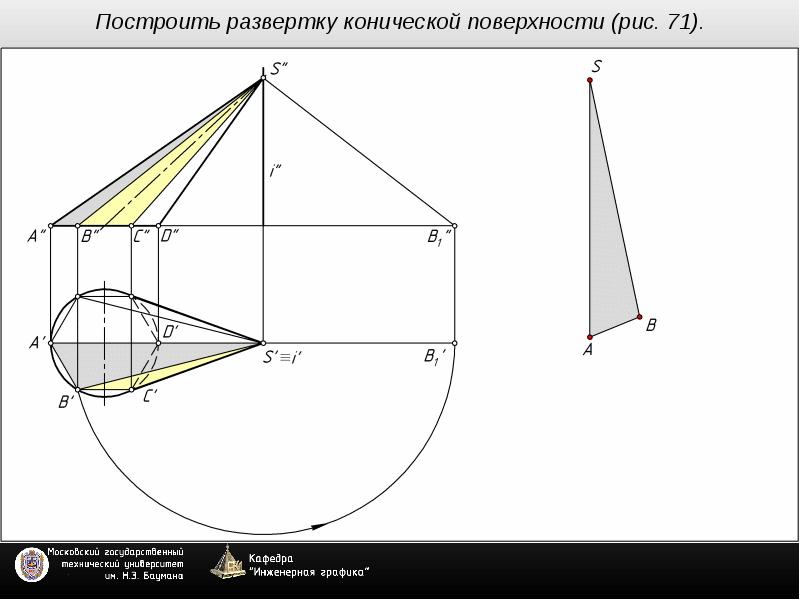

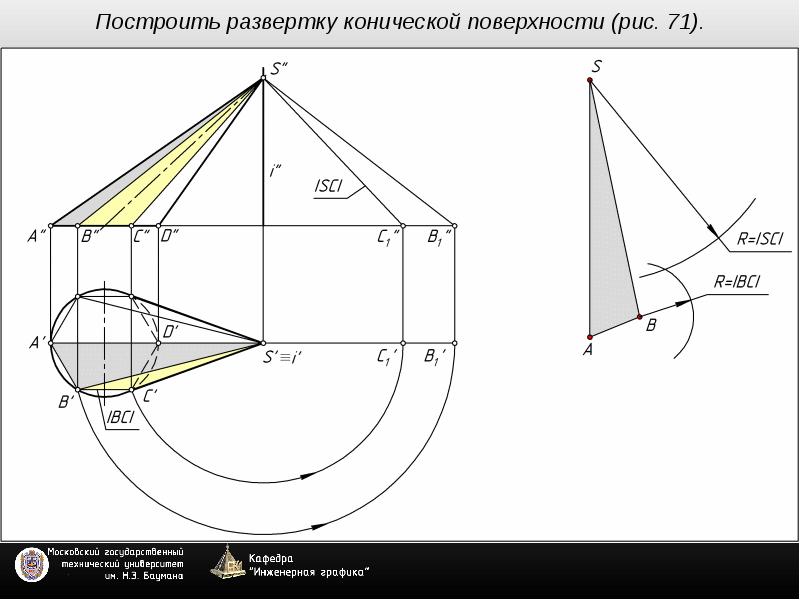

Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 7

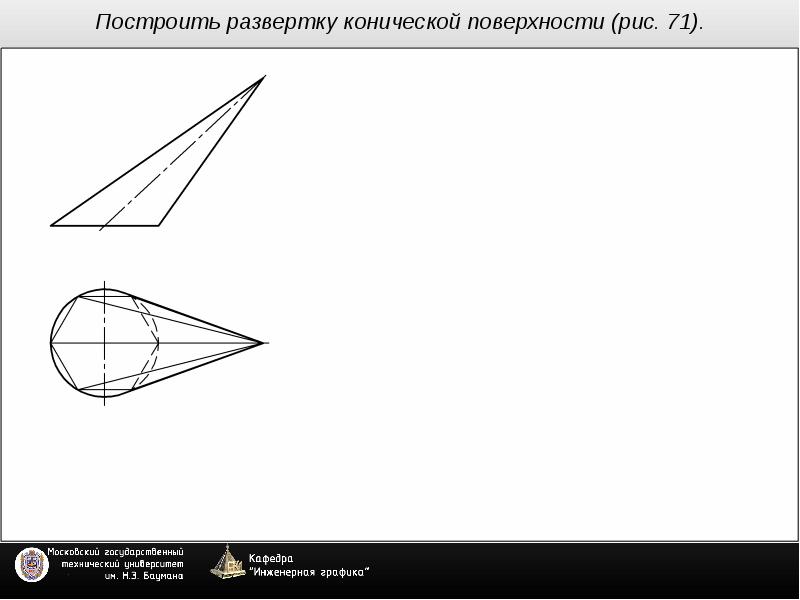

Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 8


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 9


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 10


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 11


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 12


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 13

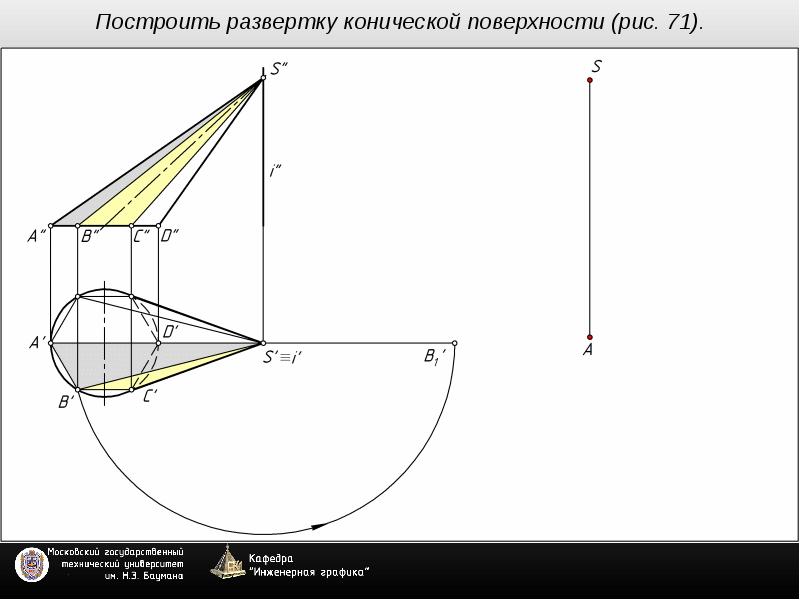

Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 14


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 15


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 16


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 17


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 18


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 19


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 20


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 21


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 22


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 23


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 24

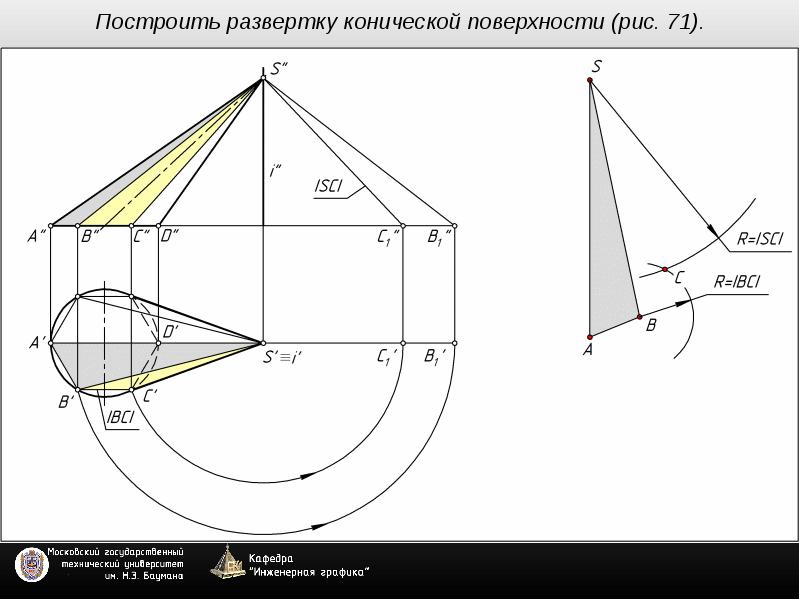

Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 25


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 26


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 27


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 28


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 29


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 30


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 31


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 32


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 33


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 34


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 35


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 36


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 37


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 38


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 39


Построить развертку конической поверхности (рис. 71).
Описание слайда:
Построить развертку конической поверхности (рис. 71).

Слайд 40

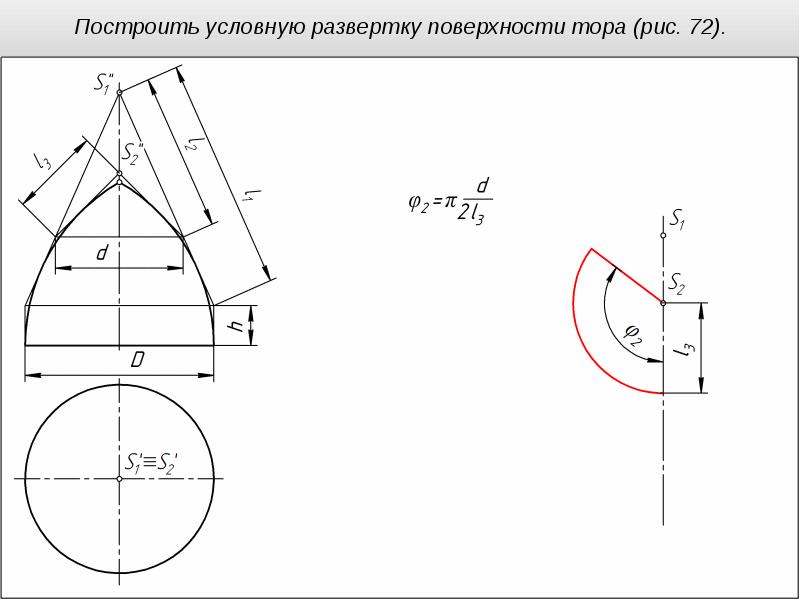

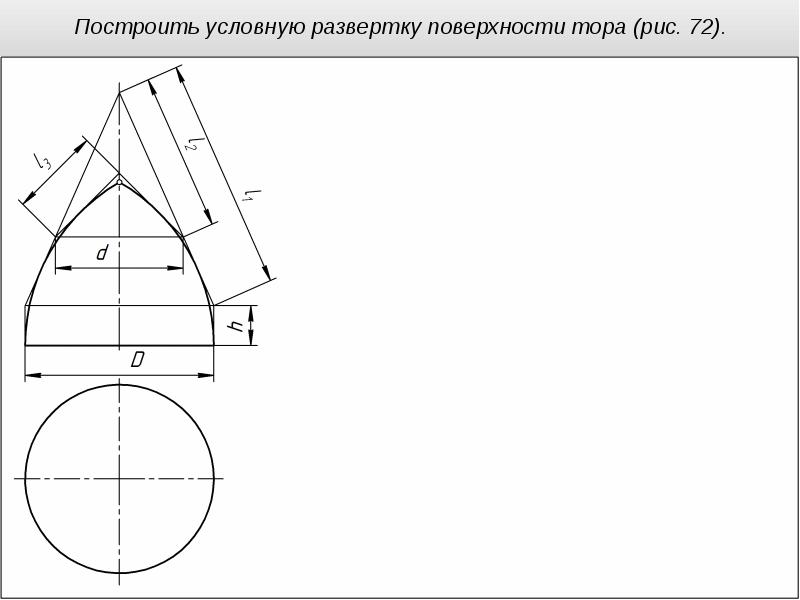

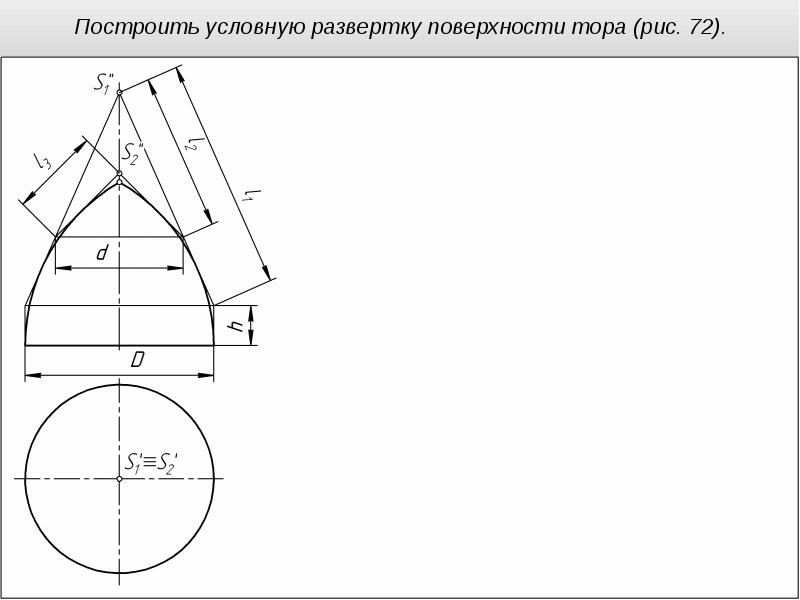

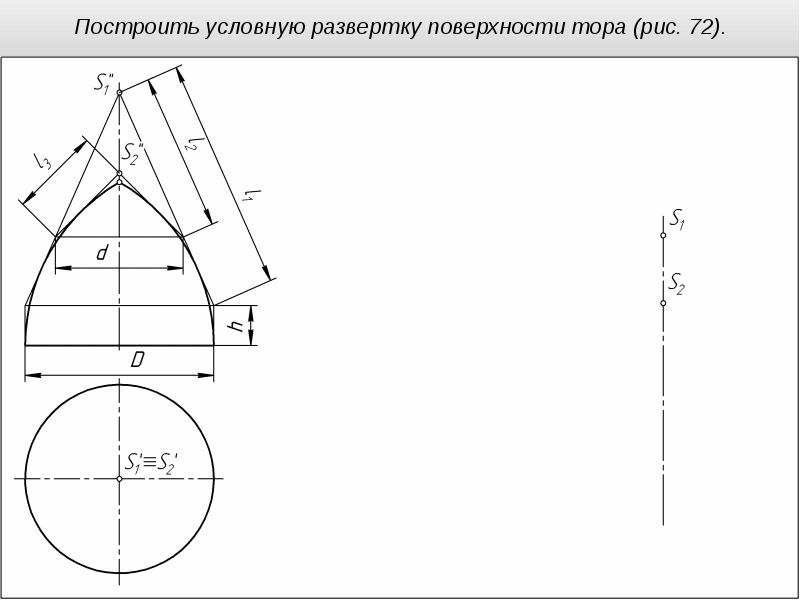

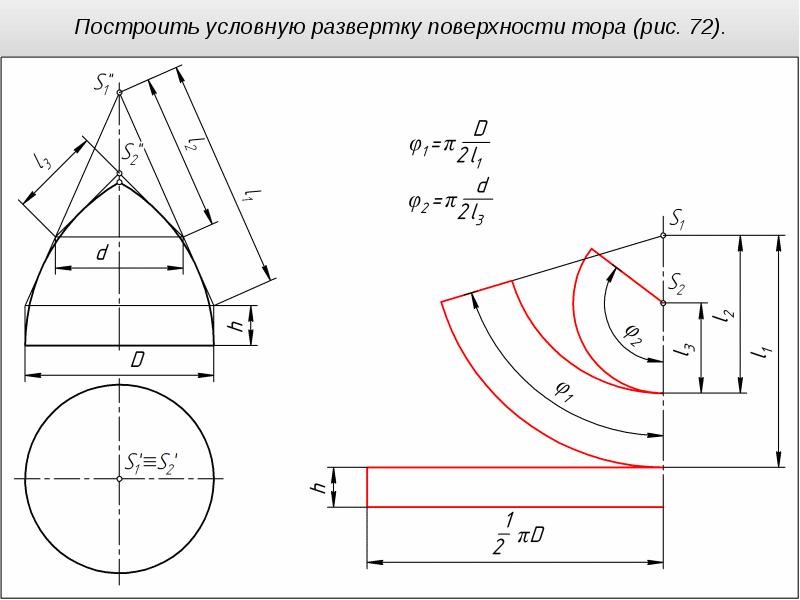

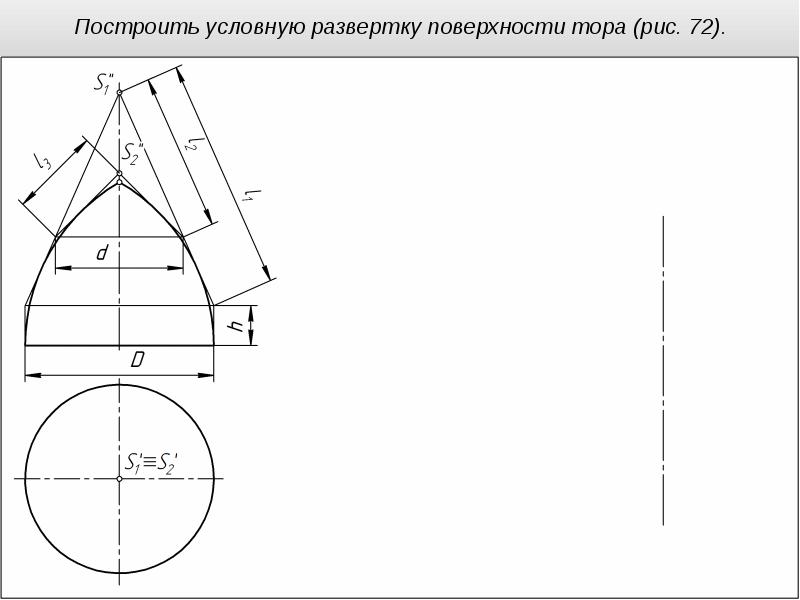

Построить условную развертку поверхности тора (рис. 72).
Описание слайда:
Построить условную развертку поверхности тора (рис. 72).

Слайд 41


Построить условную развертку поверхности тора (рис. 72).
Описание слайда:
Построить условную развертку поверхности тора (рис. 72).

Слайд 42


Построить условную развертку поверхности тора (рис. 72).
Описание слайда:
Построить условную развертку поверхности тора (рис. 72).

Слайд 43


Построить условную развертку поверхности тора (рис. 72).
Описание слайда:
Построить условную развертку поверхности тора (рис. 72).

Слайд 44

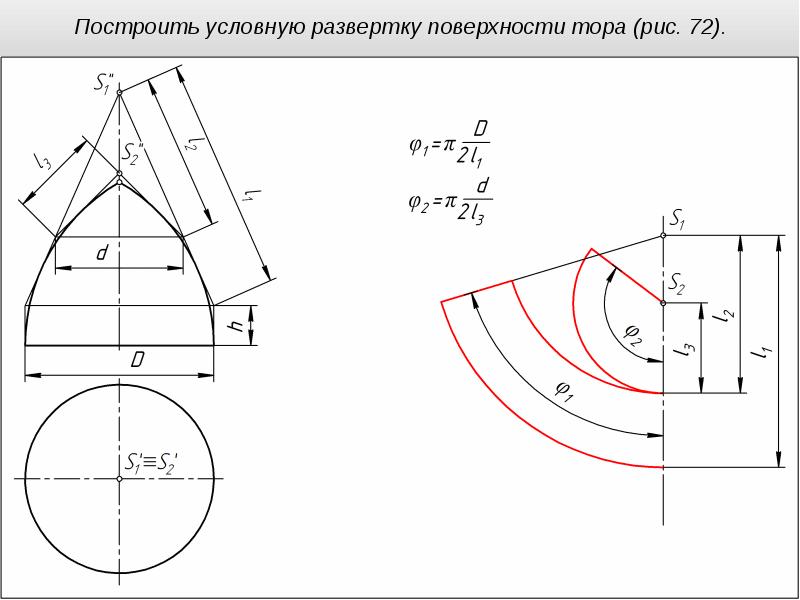

Построить условную развертку поверхности тора (рис. 72).
Описание слайда:
Построить условную развертку поверхности тора (рис. 72).

Слайд 45


Построить условную развертку поверхности тора (рис. 72).
Описание слайда:
Построить условную развертку поверхности тора (рис. 72).

Слайд 46


Построить условную развертку поверхности тора (рис. 72).
Описание слайда:
Построить условную развертку поверхности тора (рис. 72).

Слайд 47


Развертка поверхности наклонного усеченного конуса способом триангуляции (рис. 73).
Описание слайда:
Развертка поверхности наклонного усеченного конуса способом триангуляции (рис. 73).

Слайд 48


11. Аксонометрические проекции Аксонометрия позволяет с использованием способа двух изображений получить наглядное изображение фигуры (предмета). Для...
Описание слайда:
11. Аксонометрические проекции Аксонометрия позволяет с использованием способа двух изображений получить наглядное изображение фигуры (предмета). Для построения наглядных изображений применяют способ, состоящий в том, что предмет вместе с системой трех взаимно перпендикулярных осей координат, к которым он отнесен в пространстве, параллельно проецируется на некоторую плоскость, называемую плоскостью аксонометрических проекций (или картинной плоскостью). Проекция на этой плоскости называется аксонометрической проекцией.

Слайд 49

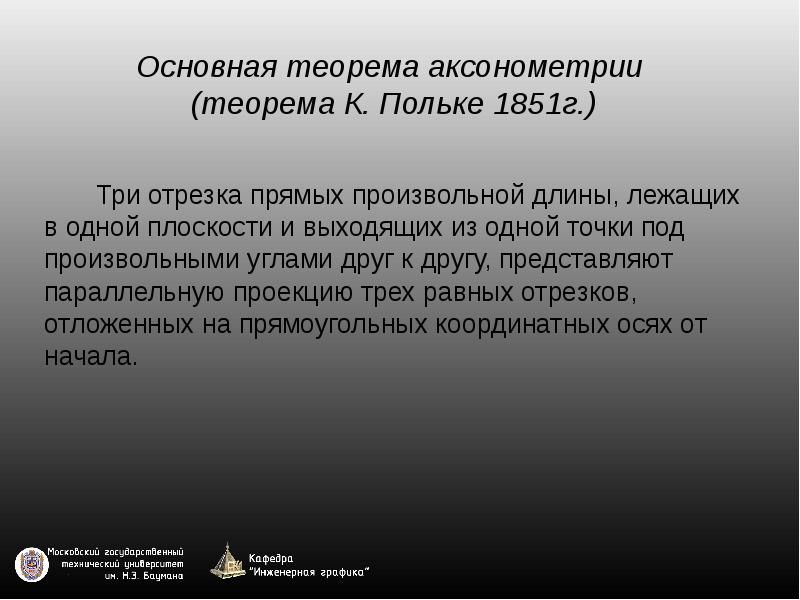

Основная теорема аксонометрии (теорема К. Польке 1851г.) Три отрезка прямых произвольной длины, лежащих в одной плоскости и выходящих из одной точки...
Описание слайда:
Основная теорема аксонометрии (теорема К. Польке 1851г.) Три отрезка прямых произвольной длины, лежащих в одной плоскости и выходящих из одной точки под произвольными углами друг к другу, представляют параллельную проекцию трех равных отрезков, отложенных на прямоугольных координатных осях от начала.

Слайд 50

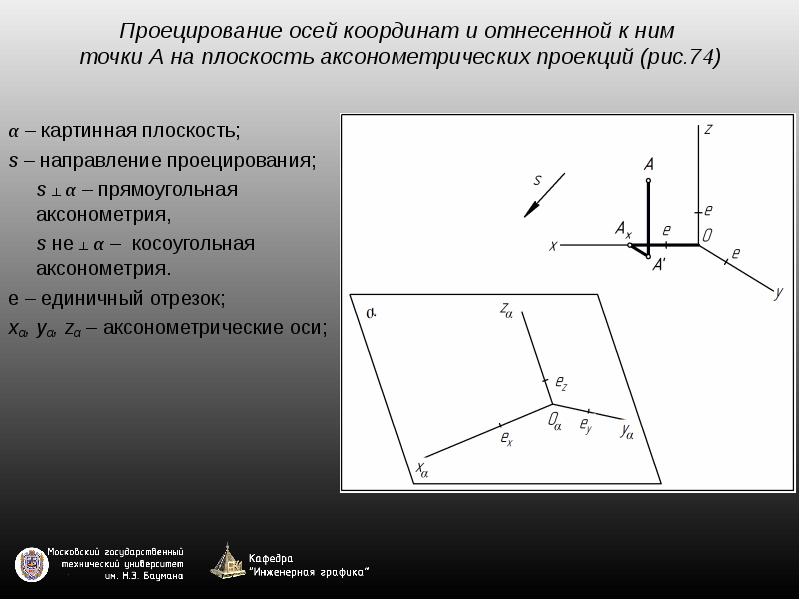

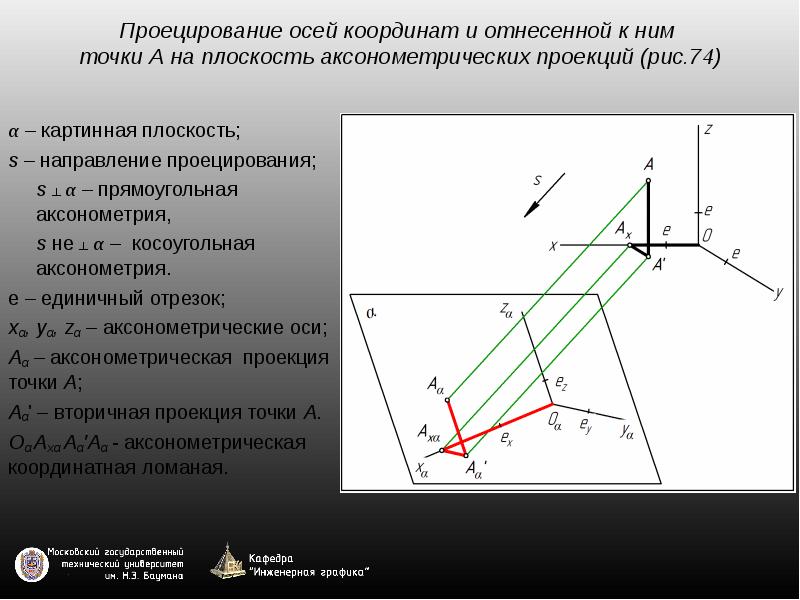

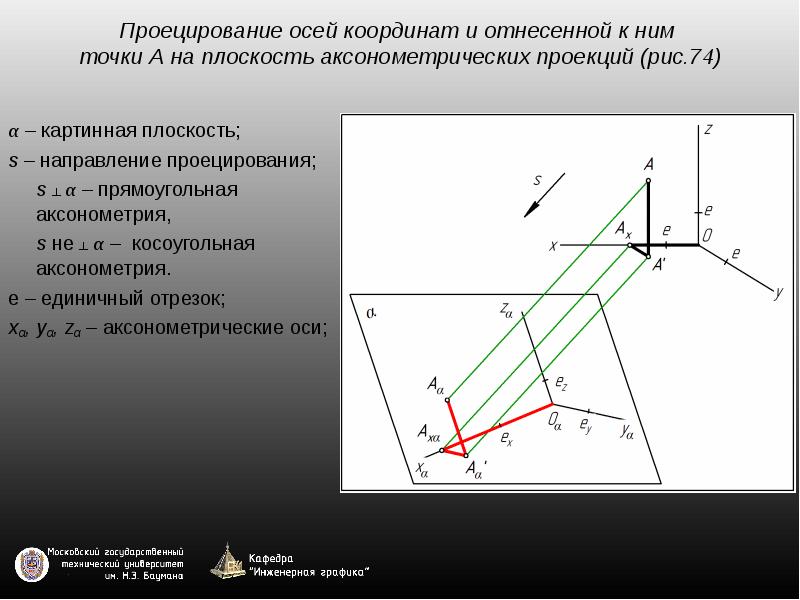

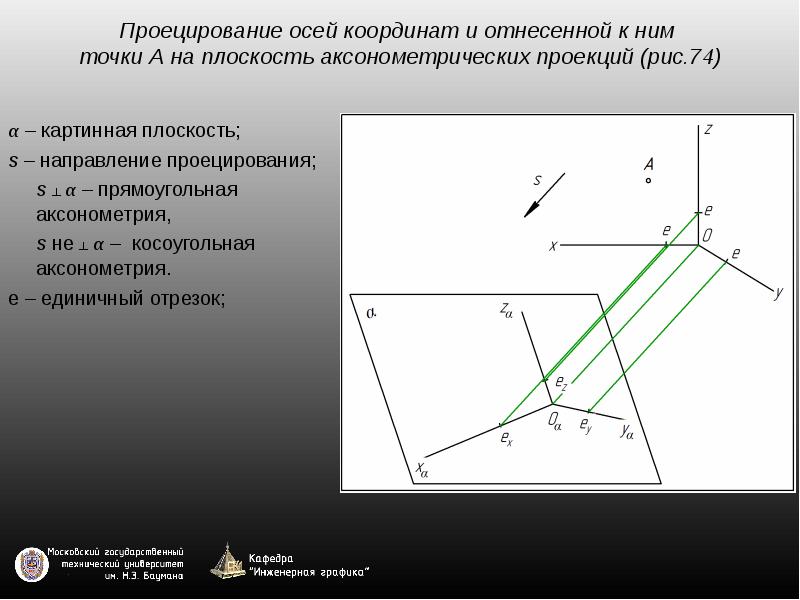

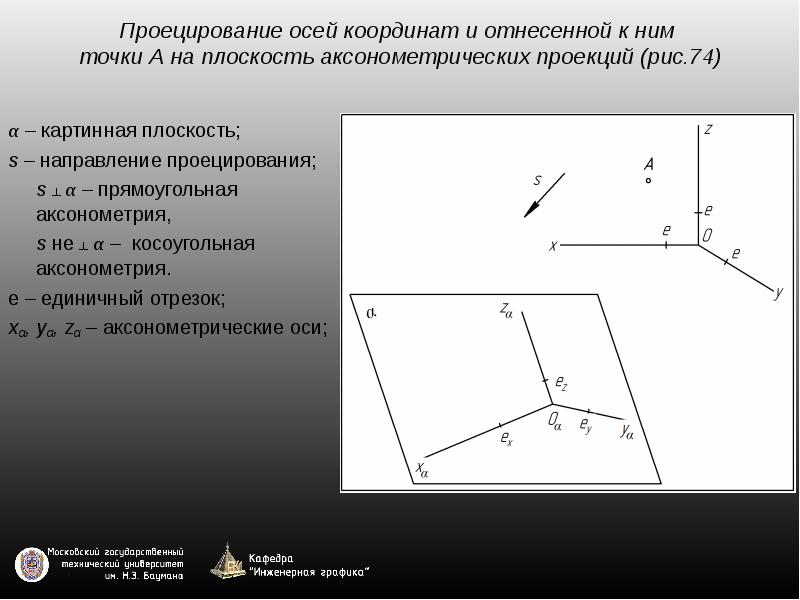

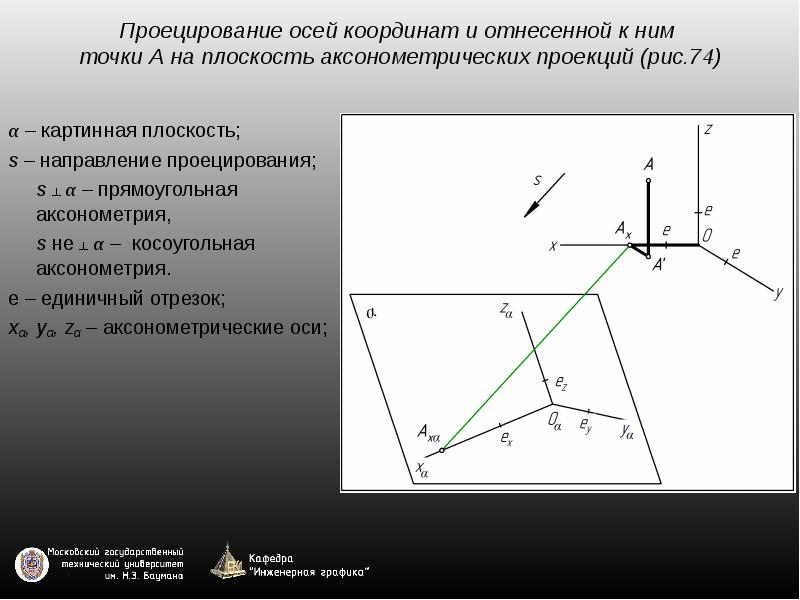

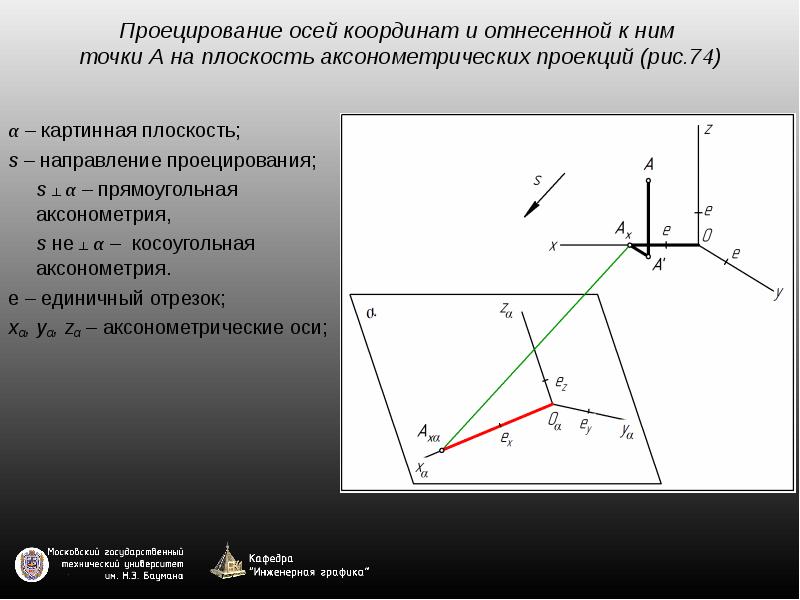

Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление...
Описание слайда:
Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление проецирования; s ┴ α – прямоугольная аксонометрия, s не ┴ α – косоугольная аксонометрия. е – единичный отрезок;

Слайд 51


Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление...
Описание слайда:
Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление проецирования; s ┴ α – прямоугольная аксонометрия, s не ┴ α – косоугольная аксонометрия. е – единичный отрезок;

Слайд 52


Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление...
Описание слайда:
Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление проецирования; s ┴ α – прямоугольная аксонометрия, s не ┴ α – косоугольная аксонометрия. е – единичный отрезок; xα, yα, zα – аксонометрические оси;

Слайд 53


Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление...
Описание слайда:
Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление проецирования; s ┴ α – прямоугольная аксонометрия, s не ┴ α – косоугольная аксонометрия. е – единичный отрезок; xα, yα, zα – аксонометрические оси;

Слайд 54


Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление...
Описание слайда:
Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление проецирования; s ┴ α – прямоугольная аксонометрия, s не ┴ α – косоугольная аксонометрия. е – единичный отрезок; xα, yα, zα – аксонометрические оси;

Слайд 55


Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление...
Описание слайда:
Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление проецирования; s ┴ α – прямоугольная аксонометрия, s не ┴ α – косоугольная аксонометрия. е – единичный отрезок; xα, yα, zα – аксонометрические оси;

Слайд 56


Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление...
Описание слайда:
Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление проецирования; s ┴ α – прямоугольная аксонометрия, s не ┴ α – косоугольная аксонометрия. е – единичный отрезок; xα, yα, zα – аксонометрические оси;

Слайд 57


Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление...
Описание слайда:
Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление проецирования; s ┴ α – прямоугольная аксонометрия, s не ┴ α – косоугольная аксонометрия. е – единичный отрезок; xα, yα, zα – аксонометрические оси;

Слайд 58


Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление...
Описание слайда:
Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление проецирования; s ┴ α – прямоугольная аксонометрия, s не ┴ α – косоугольная аксонометрия. е – единичный отрезок; xα, yα, zα – аксонометрические оси;

Слайд 59


Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление...
Описание слайда:
Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление проецирования; s ┴ α – прямоугольная аксонометрия, s не ┴ α – косоугольная аксонометрия. е – единичный отрезок; xα, yα, zα – аксонометрические оси;

Слайд 60


Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление...
Описание слайда:
Проецирование осей координат и отнесенной к ним точки А на плоскость аксонометрических проекций (рис.74) α – картинная плоскость; s – направление проецирования; s ┴ α – прямоугольная аксонометрия, s не ┴ α – косоугольная аксонометрия. е – единичный отрезок; xα, yα, zα – аксонометрические оси; Аα – аксонометрическая проекция точки A; Аα' – вторичная проекция точки A. Оα Аxα Аα′Аα - аксонометрическая координатная ломаная.

Слайд 61


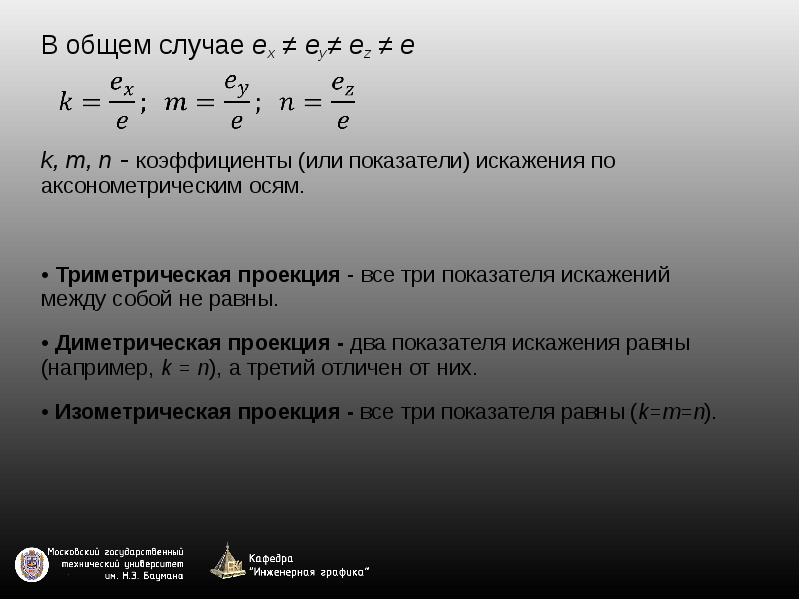

Развёртки поверхностей. Аксонометрические проекции, слайд №61
Описание слайда:

Слайд 62

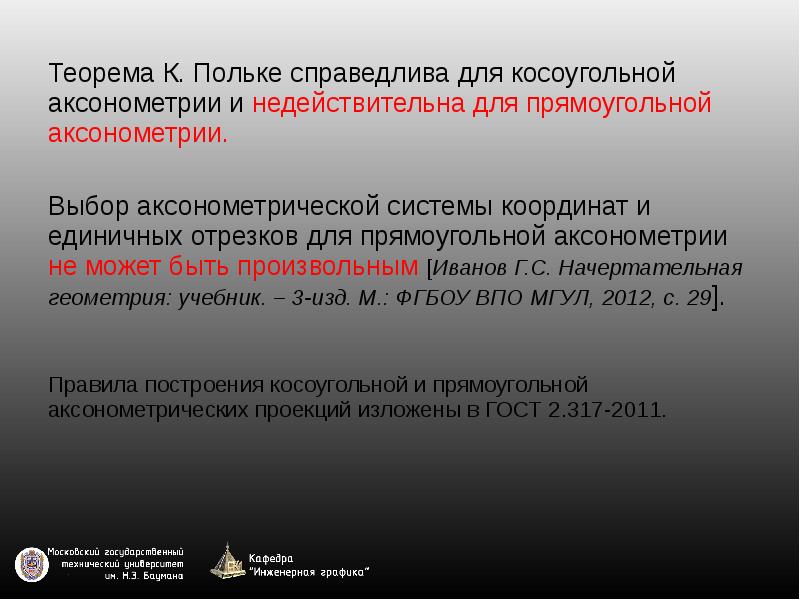

Теорема К. Польке справедлива для косоугольной аксонометрии и недействительна для прямоугольной аксонометрии. Теорема К. Польке справедлива для...
Описание слайда:
Теорема К. Польке справедлива для косоугольной аксонометрии и недействительна для прямоугольной аксонометрии. Теорема К. Польке справедлива для косоугольной аксонометрии и недействительна для прямоугольной аксонометрии. Выбор аксонометрической системы координат и единичных отрезков для прямоугольной аксонометрии не может быть произвольным [Иванов Г.С. Начертательная геометрия: учебник. – 3-изд. М.: ФГБОУ ВПО МГУЛ, 2012, с. 29]. Правила построения косоугольной и прямоугольной аксонометрических проекций изложены в ГОСТ 2.317-2011.

Слайд 63

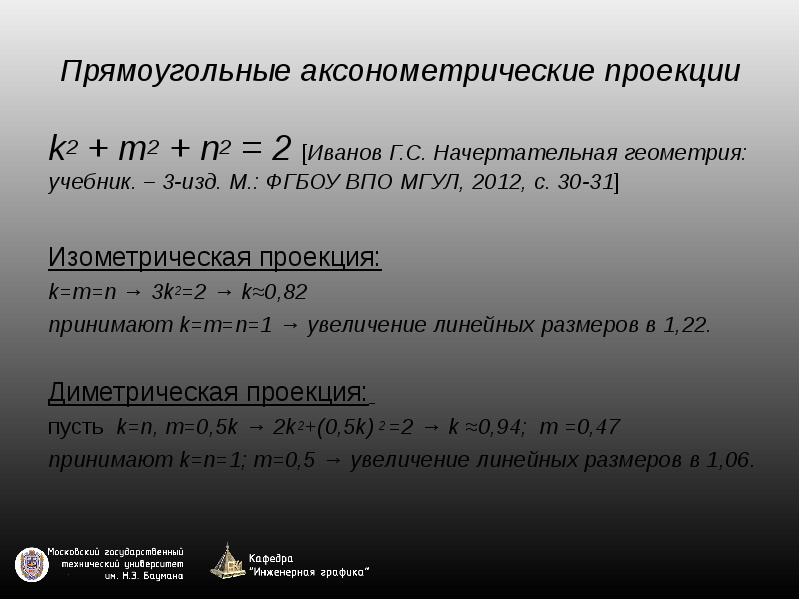

Прямоугольные аксонометрические проекции k2 + m2 + n2 = 2 [Иванов Г.С. Начертательная геометрия: учебник. – 3-изд. М.: ФГБОУ ВПО МГУЛ, 2012, с....
Описание слайда:
Прямоугольные аксонометрические проекции k2 + m2 + n2 = 2 [Иванов Г.С. Начертательная геометрия: учебник. – 3-изд. М.: ФГБОУ ВПО МГУЛ, 2012, с. 30-31] Изометрическая проекция: k=m=n → 3k2=2 → k≈0,82 принимают k=m=n=1 → увеличение линейных размеров в 1,22. Диметрическая проекция: пусть k=n, m=0,5k → 2k2+(0,5k) 2 =2 → k ≈0,94; m =0,47 принимают k=n=1; m=0,5 → увеличение линейных размеров в 1,06.

Слайд 64

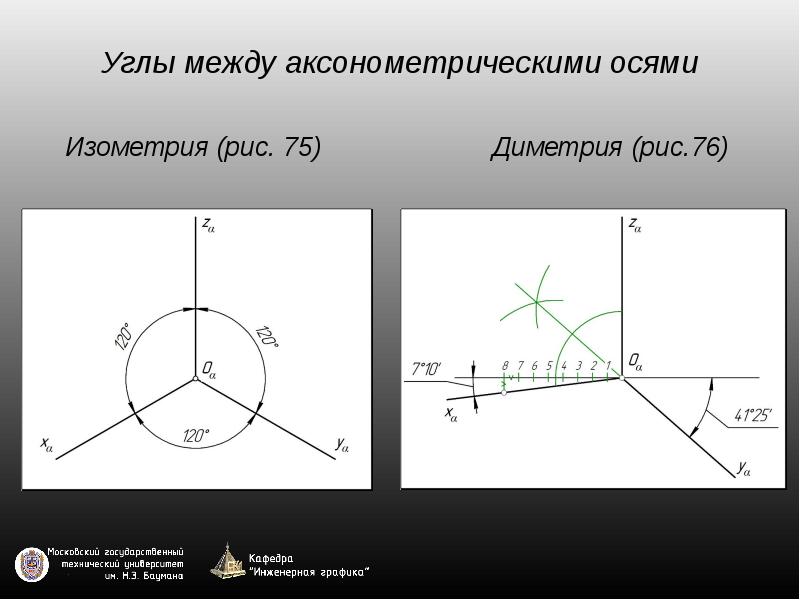

Углы между аксонометрическими осями Изометрия (рис. 75)
Описание слайда:
Углы между аксонометрическими осями Изометрия (рис. 75)

Слайд 65

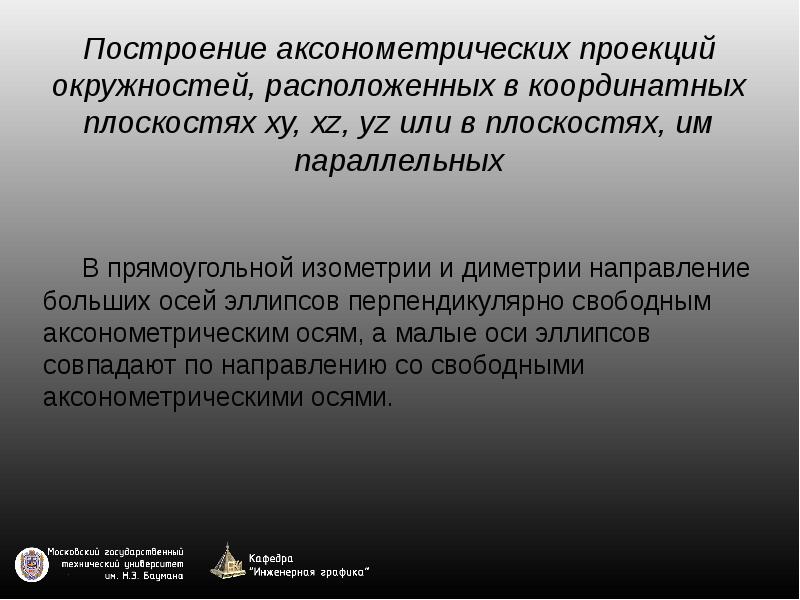

Построение аксонометрических проекций окружностей, расположенных в координатных плоскостях xy, xz, yz или в плоскостях, им параллельных В...
Описание слайда:
Построение аксонометрических проекций окружностей, расположенных в координатных плоскостях xy, xz, yz или в плоскостях, им параллельных В прямоугольной изометрии и диметрии направление больших осей эллипсов перпендикулярно свободным аксонометрическим осям, а малые оси эллипсов совпадают по направлению со свободными аксонометрическими осями.

Слайд 66


Построение аксонометрической проекции окружности Изометрия: k=n=m=1 (рис. 77)
Описание слайда:
Построение аксонометрической проекции окружности Изометрия: k=n=m=1 (рис. 77)

Слайд 67

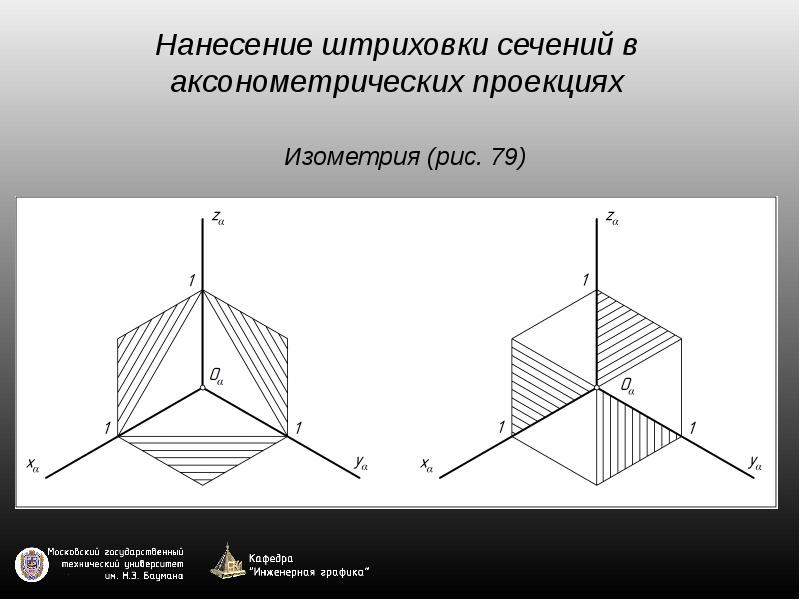

Нанесение штриховки сечений в аксонометрических проекциях Изометрия (рис. 79)
Описание слайда:
Нанесение штриховки сечений в аксонометрических проекциях Изометрия (рис. 79)

Слайд 68


Нанесение штриховки сечений в аксонометрических проекциях Диметрия (рис. 80)
Описание слайда:
Нанесение штриховки сечений в аксонометрических проекциях Диметрия (рис. 80)

Слайд 69

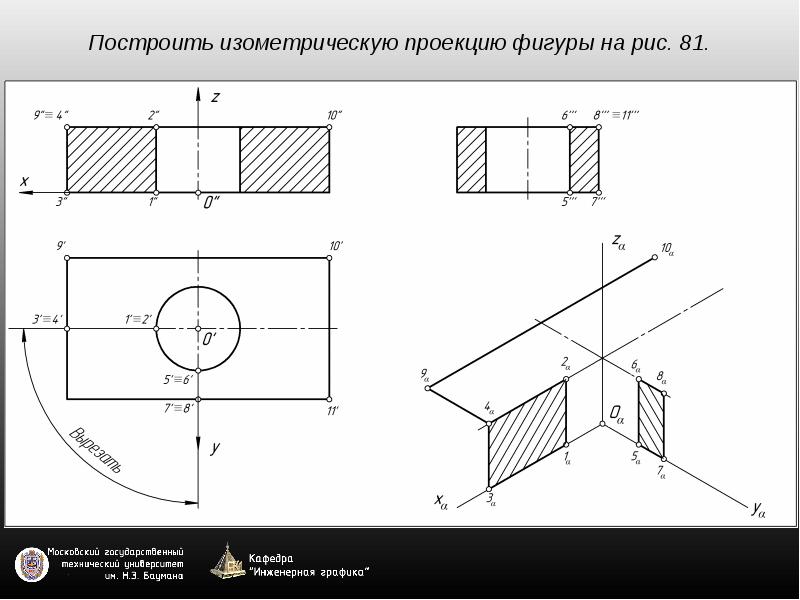

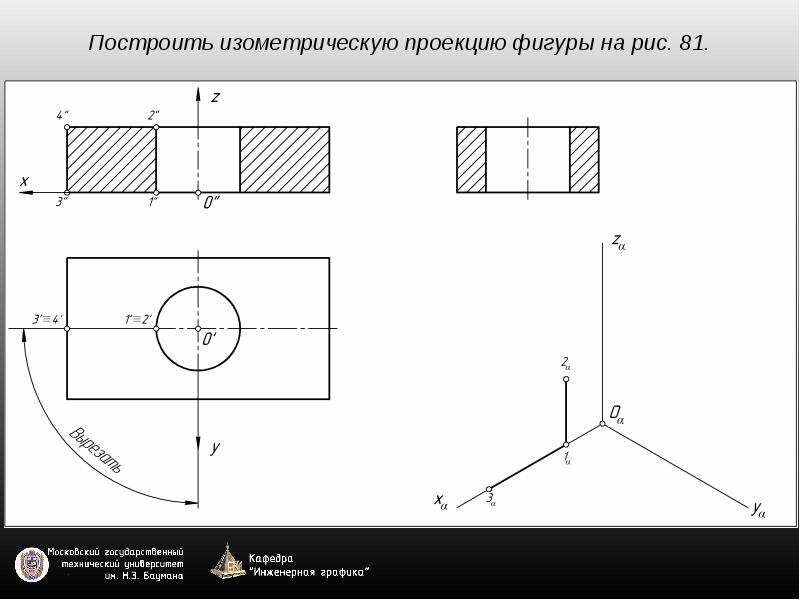

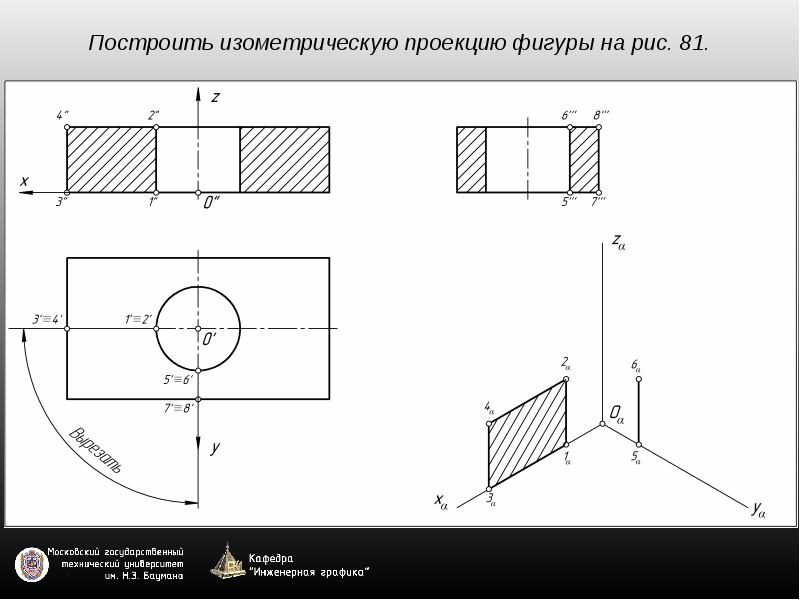

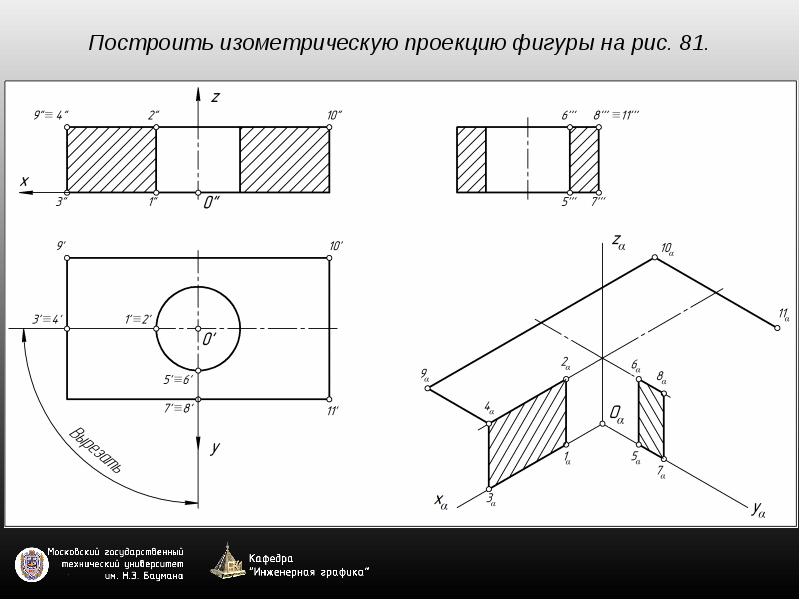

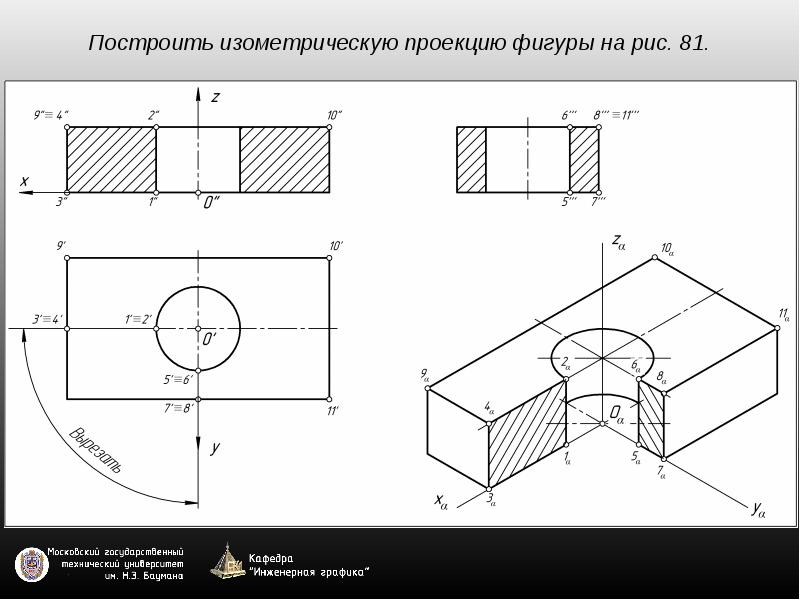

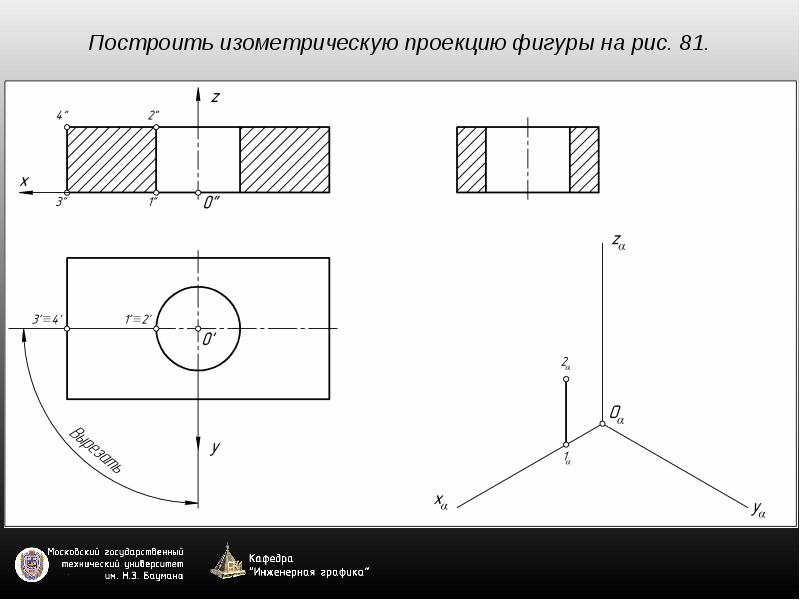

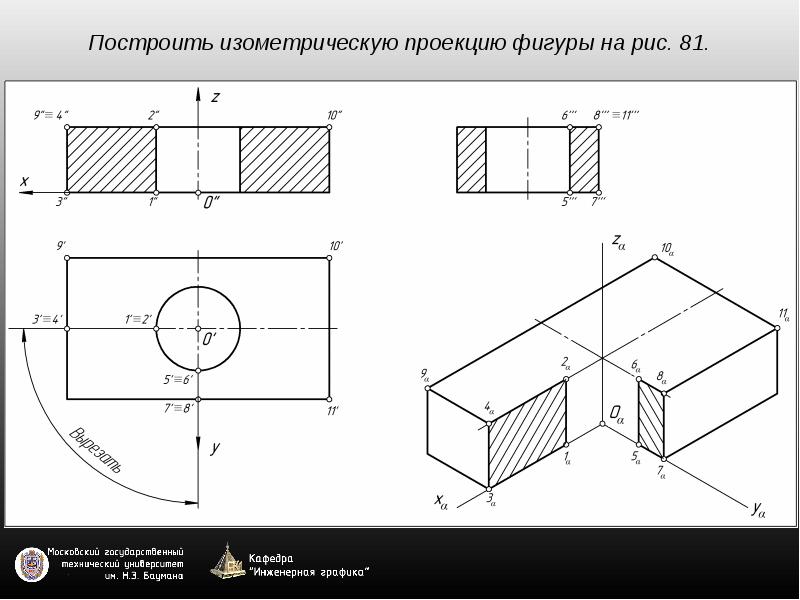

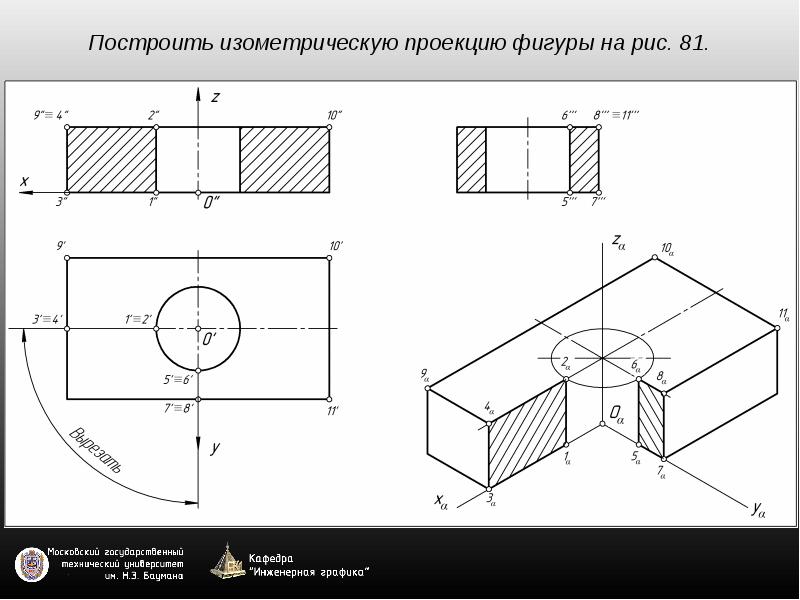

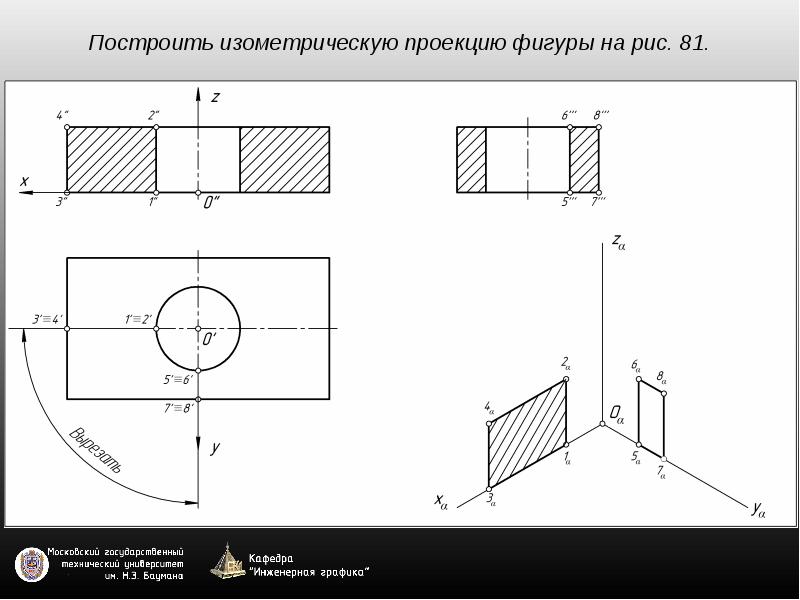

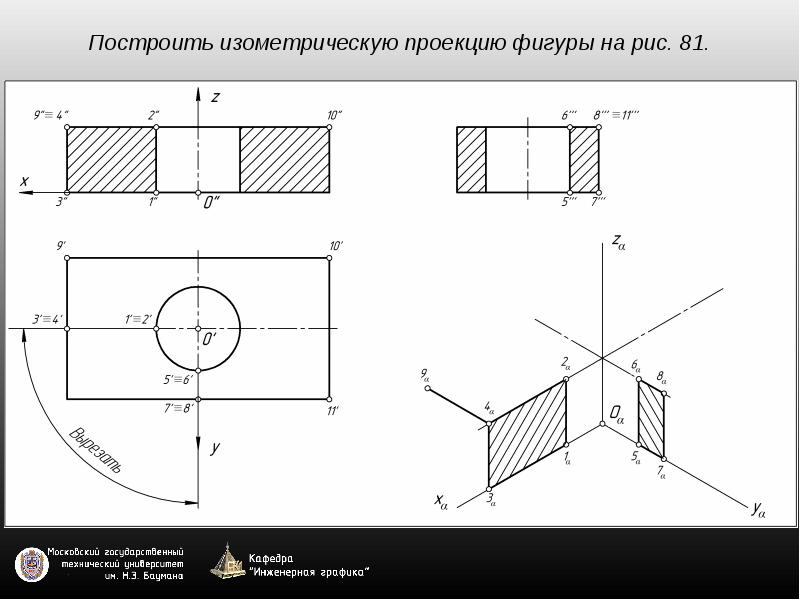

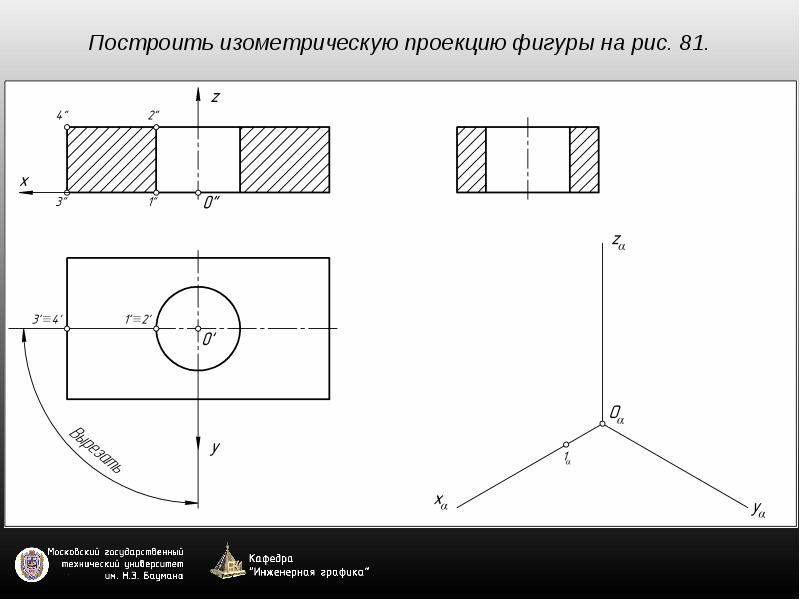

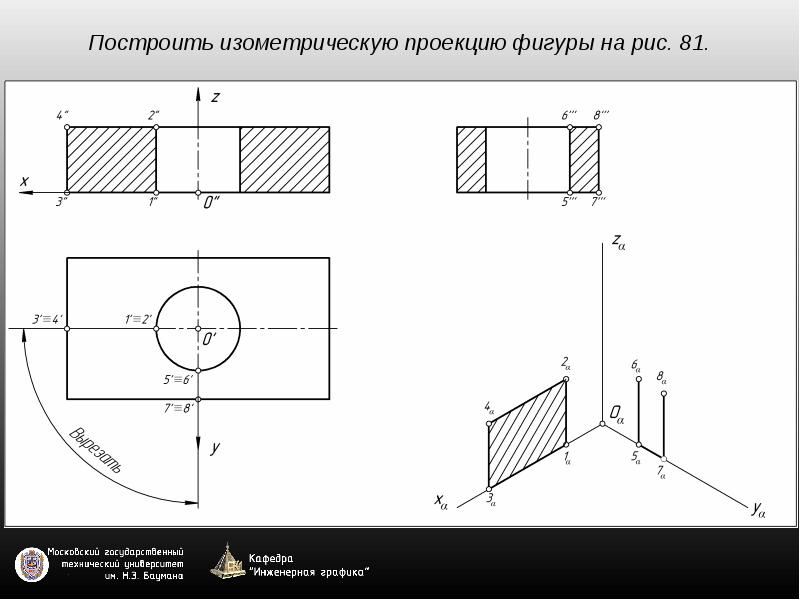

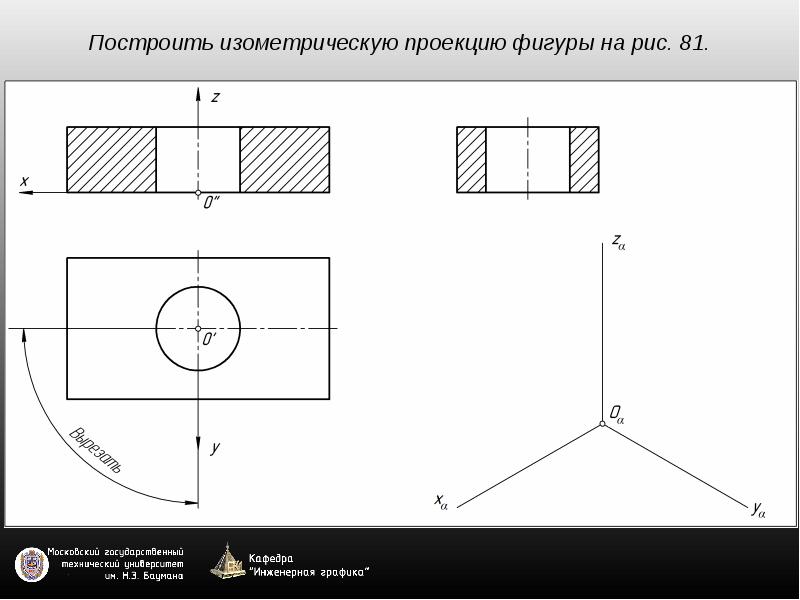

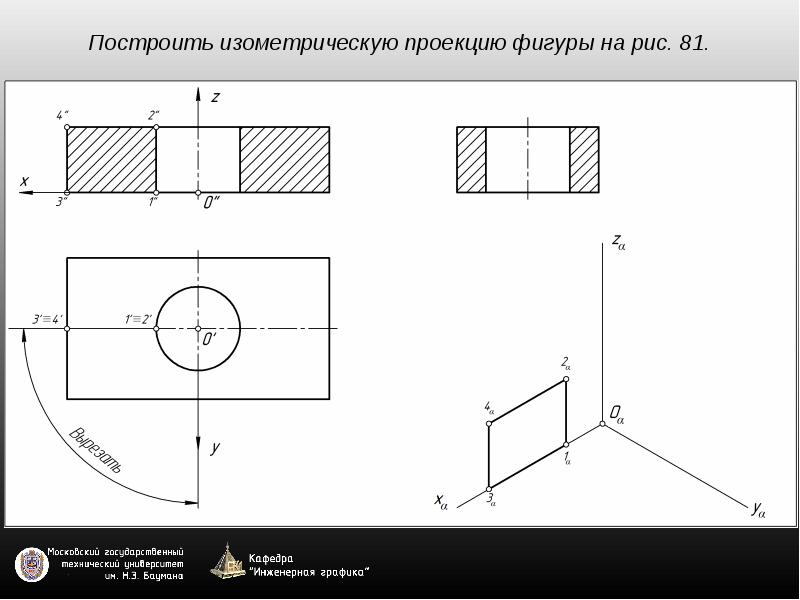

Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 70


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 71


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 72


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 73


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 74


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 75


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 76


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 77


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 78


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 79


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 80


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 81


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 82


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 83


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 84


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 85


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 86


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 87


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 88


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 89


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 90


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 91


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 92


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 93


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 94


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 95


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 96


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 97


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Слайд 98


Построить изометрическую проекцию фигуры на рис. 81.
Описание слайда:
Построить изометрическую проекцию фигуры на рис. 81.

Скачать

Похожие презентации
Mypresentation.ru
Загрузить презентацию
