Слайд 1

Описание слайда:

Реализация межсетевого взаимодействия на примере стека Novell IPX/SPX Климцова Маргарита Фонарева Светлана

Слайд 2

Описание слайда:

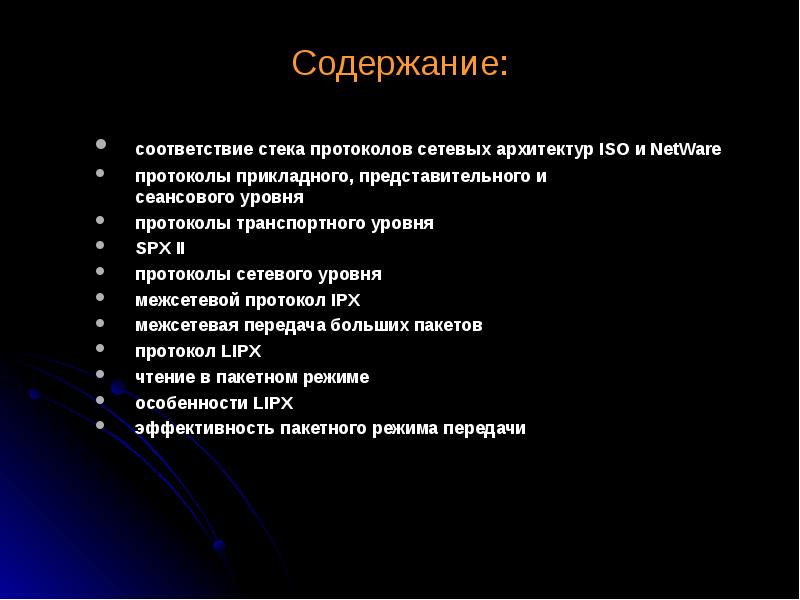

Содержание: соответствие стека протоколов сетевых архитектур ISO и NetWare протоколы прикладного, представительного и сеансового уровня протоколы транспортного уровня SPX II протоколы сетевого уровня межсетевой протокол IPX межсетевая передача больших пакетов протокол LIPX чтение в пакетном режиме особенности LIPX эффективность пакетного режима передачи

Слайд 3

Описание слайда:

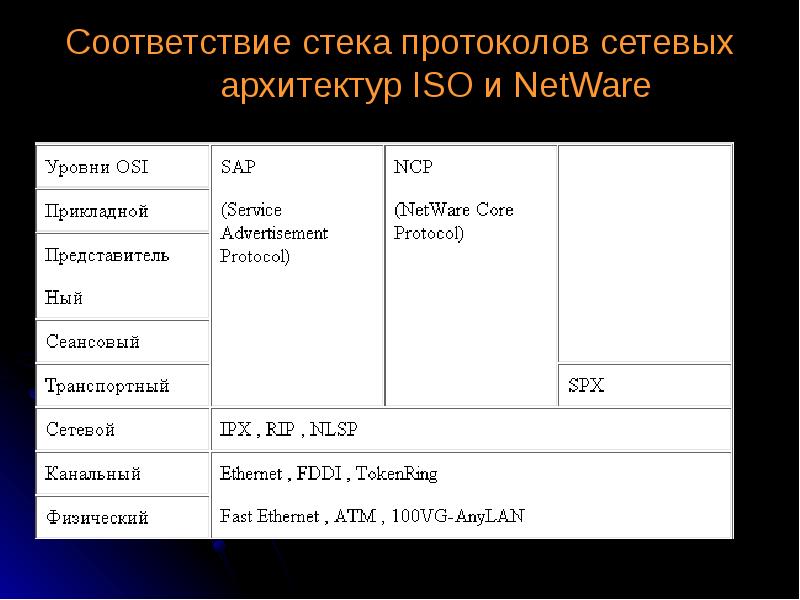

Соответствие стека протоколов сетевых архитектур ISO и NetWare

Слайд 4

Описание слайда:

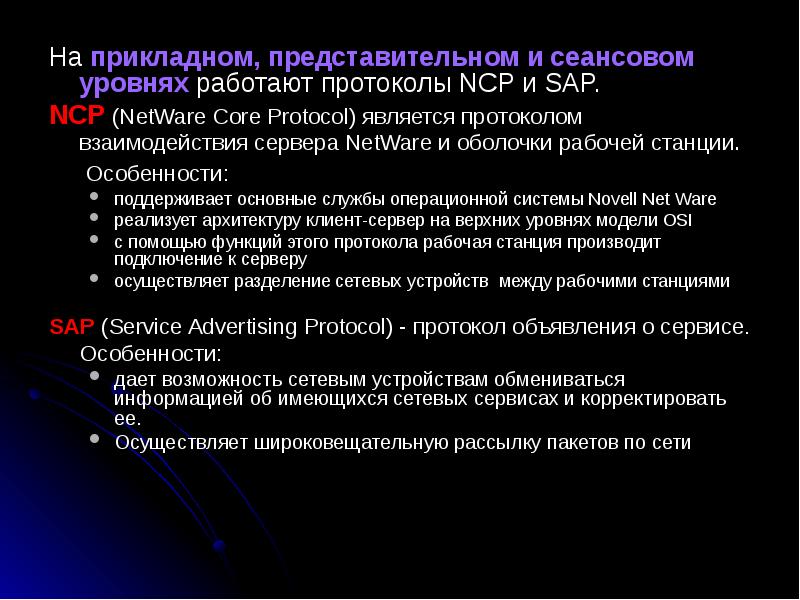

На прикладном, представительном и сеансовом уровнях работают протоколы NCP и SAP. На прикладном, представительном и сеансовом уровнях работают протоколы NCP и SAP. NCP (NetWare Core Protocol) является протоколом взаимодействия сервера NetWare и оболочки рабочей станции. Особенности: поддерживает основные службы операционной системы Novell Net Ware реализует архитектуру клиент-сервер на верхних уровнях модели OSI c помощью функций этого протокола рабочая станция производит подключение к серверу осуществляет разделение сетевых устройств между рабочими станциями SAP (Service Advertising Protocol) - протокол объявления о сервисе. Особенности: дает возможность сетевым устройствам обмениваться информацией об имеющихся сетевых сервисах и корректировать ее. Осуществляет широковещательную рассылку пакетов по сети

Слайд 5

Описание слайда:

Транспортному уровню модели OSI в стеке Novell соответствует протокол Транспортному уровню модели OSI в стеке Novell соответствует протокол SPX(Sequenced Packet Exchange), который осуществляет передачу сообщений с установлением соединений и восстанавливает пакеты при их потере или повреждении. Особенности: гарантирует доставку пакета использует технику скользящего окна предусмотрена широковещательная адресация пакеты SPX вкладываются в пакеты IPX Watchdog "сторожевая собака" - алгоритм используется в случае непредвиденных обрывов связи

Слайд 6

Описание слайда:

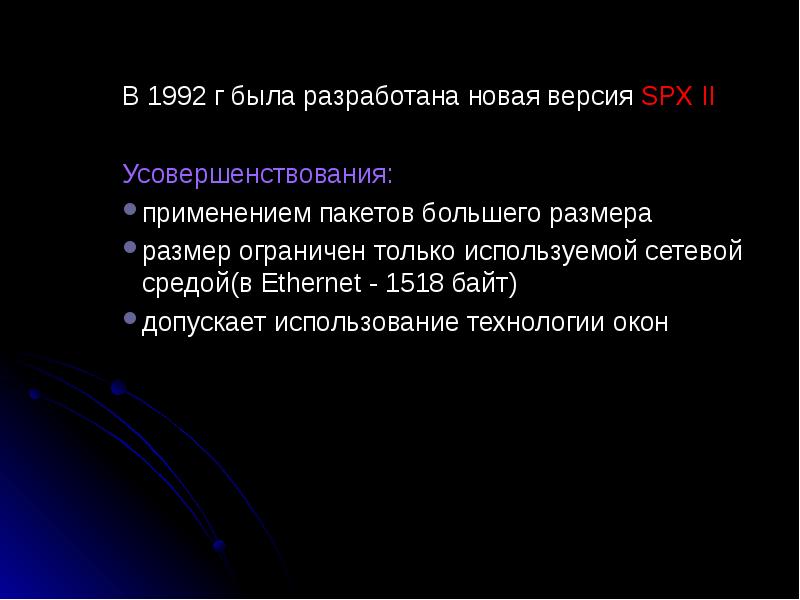

В 1992 г была разработана новая версия SPX II Усовершенствования: применением пакетов большего размера размер ограничен только используемой сетевой средой(в Ethernet - 1518 байт) допускает использование технологии окон

Слайд 7

Описание слайда:

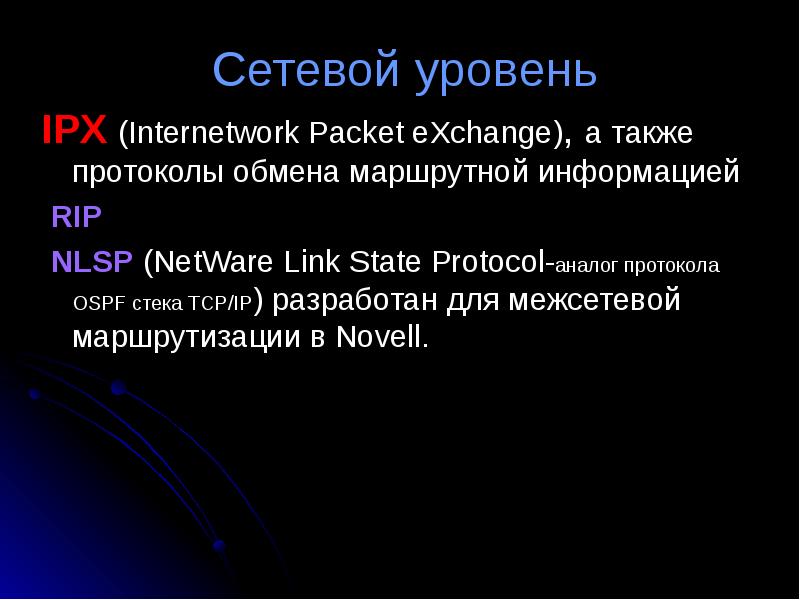

Сетевой уровень IPX (Internetwork Packet eXchange), а также протоколы обмена маршрутной информацией RIP NLSP (NetWare Link State Protocol-аналог протокола OSPF стека TCP/IP) разработан для межсетевой маршрутизации в Novell.

Слайд 8

Описание слайда:

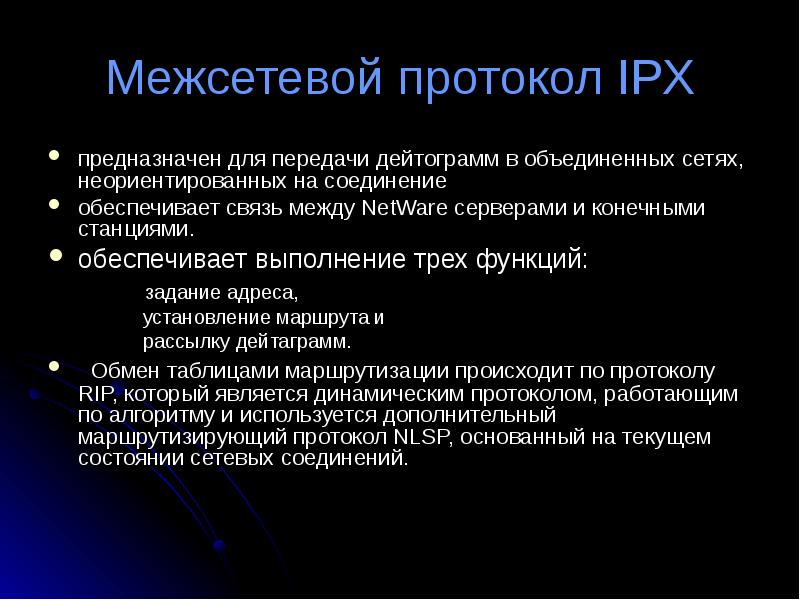

Межсетевой протокол IPX предназначен для передачи дейтограмм в объединенных сетях, неориентированных на соединение обеспечивает связь между NetWare серверами и конечными станциями. обеспечивает выполнение трех функций: задание адреса, установление маршрута и рассылку дейтаграмм. Обмен таблицами маршрутизации происходит по протоколу RIP, который является динамическим протоколом, работающим по алгоритму и используется дополнительный маршрутизирующий протокол NLSP, основанный на текущем состоянии сетевых соединений.

Слайд 9

Описание слайда:

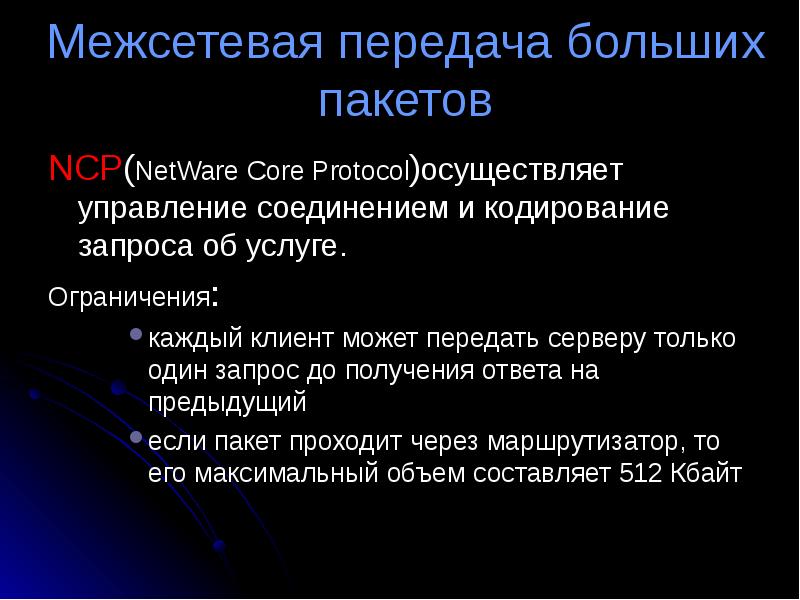

Межсетевая передача больших пакетов NCP(NetWare Core Protocol)осуществляет управление соединением и кодирование запроса об услуге. Ограничения: каждый клиент может передать серверу только один запрос до получения ответа на предыдущий если пакет проходит через маршрутизатор, то его максимальный объем составляет 512 Кбайт

Слайд 10

Описание слайда:

Протокол LIPX (Large Internetwork Packet Exchange, 1992 год) разработан Novell для того, чтобы максимально эффективно реализовать возможности, предоставляемые внешними каналами связи,позволяет клиенту согласовать максимальный размер пакета для маршрутизатора Протокол LIPX (Large Internetwork Packet Exchange, 1992 год) разработан Novell для того, чтобы максимально эффективно реализовать возможности, предоставляемые внешними каналами связи,позволяет клиенту согласовать максимальный размер пакета для маршрутизатора BMP (Burst Mode Protocol)- протокол пакетного режима обеспечивает поддержку нескольких откликов на один запрос чтения или записи файла(используются технологии BNETX и VLM).

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

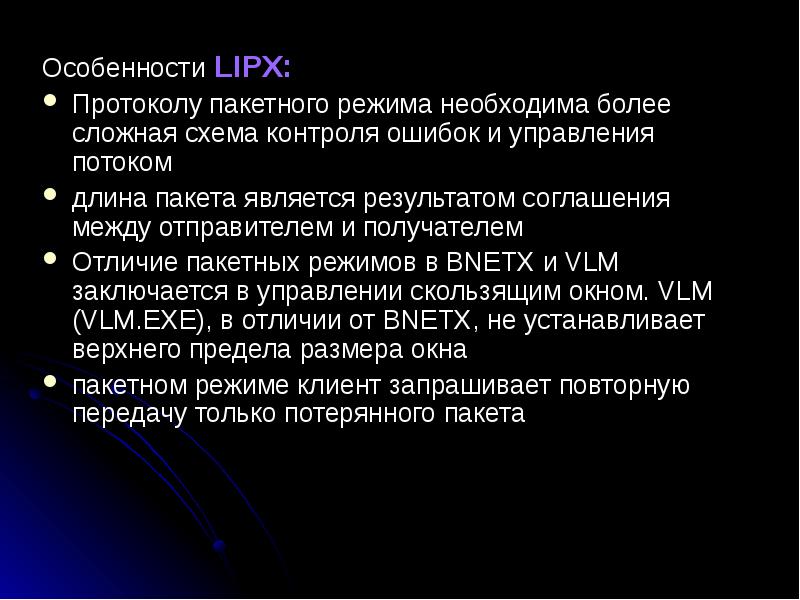

Особенности LIPX: Особенности LIPX: Протоколу пакетного режима необходима более сложная схема контроля ошибок и управления потоком длина пакета является результатом соглашения между отправителем и получателем Отличие пакетных режимов в BNETX и VLM заключается в управлении скользящим окном. VLM (VLM.EXE), в отличии от BNETX, не устанавливает верхнего предела размера окна пакетном режиме клиент запрашивает повторную передачу только потерянного пакета
