Слайд 1

Описание слайда:

Резьба Дисциплина: ИНЖЕНЕРНАЯ ГРАФИКА 2008 год

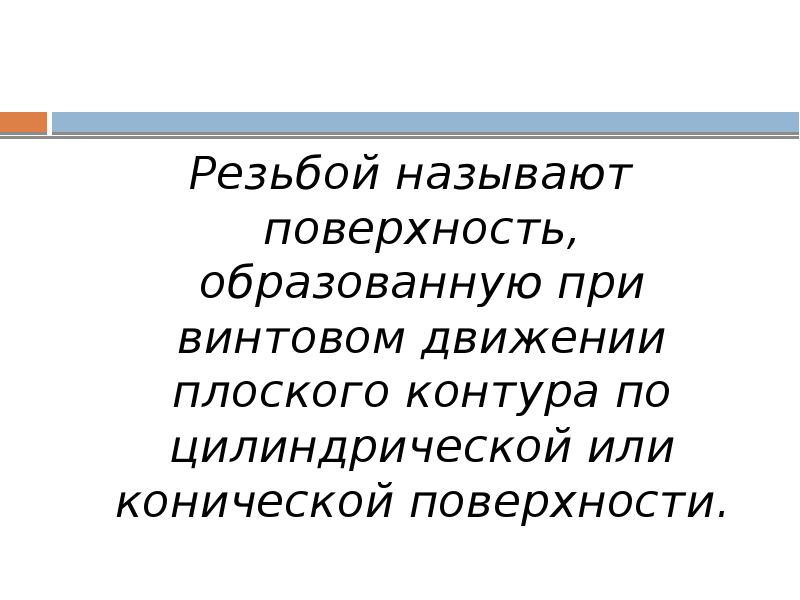

Слайд 2

Описание слайда:

Резьбой называют поверхность, образованную при винтовом движении плоского контура по цилиндрической или конической поверхности.

Слайд 3

Описание слайда:

Классификация резьбы

Слайд 4

Описание слайда:

Крепежная резьба применяется в соединительных деталях машин, механизмов и приборов, т.е. болтах, винтах, шпильках, гайках.

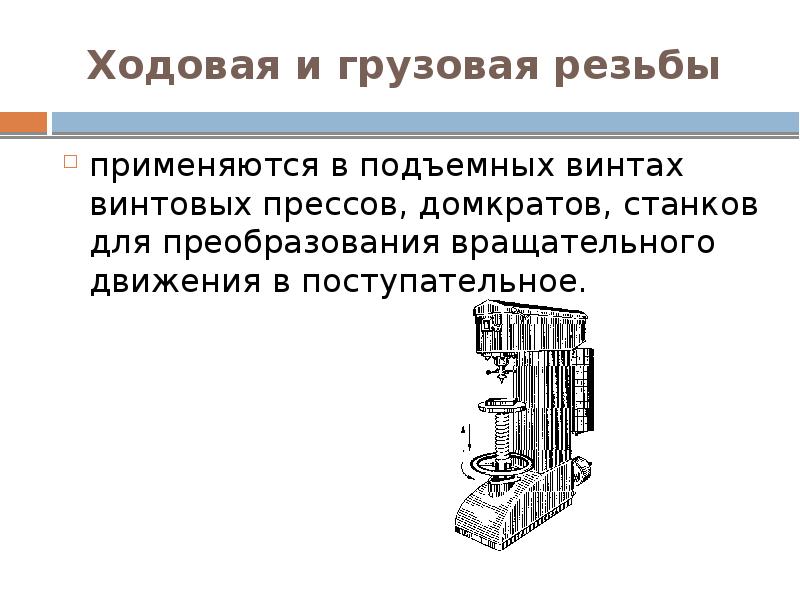

Слайд 5

Описание слайда:

Ходовая и грузовая резьбы применяются в подъемных винтах винтовых прессов, домкратов, станков для преобразования вращательного движения в поступательное.

Слайд 6

Описание слайда:

Специальная резьба используется в инструментах для нарезания резьбы в отверстии — метчиках и на стержне — плашках, а также в инструментах для выполнения отверстий — сверлах и обработки плоскостей, канавок и пазов — фрезах.

Слайд 7

Описание слайда:

Стандартная резьба У стандартной резьбы все основные параметры определяет ГОСТ 11708—82. Резьбу характеризуют три диаметра: наружный, внутренний и средний.

Слайд 8

Описание слайда:

Нарезание резьбы Режущая часть инструмента (на метчиках и плашках) для нарезания резьбы имеет два участка: заборный — с резьбой, ограниченной конической поверхностью, и цилиндрический, — формирующий резьбу необходимого профиля, шага и размера. Заборный участок плашки оставляет на стержне , а метчик в отверстии резьбу с неполноценным (уменьшенным по глубине) профилем. Этот неполноценный участок называется сбегом резьбы и является нерабочей ее частью, но его необходимо учитывать при подсчете требуемой длины нарезаемой части детали.

Слайд 9

Описание слайда:

Изображение резьб на чертеже Вычерчивание резьбы в виде винтовой поверхности — трудоемкая работа, поэтому на чертежах ее, независимо от профиля и назначения, изображают условно по ГОСТ 2.311—68*.

Слайд 10

Описание слайда:

Метрическая резьба Резьба метрическая является основной крепежной резьбой. Эта резьба однозаходная, преимущественно правая. Производящей ее фигурой является равносторонний треугольник, у которого вершина профиля срезана на значение Н/8, а впадины срезаны или закруглены на значение Н/6, Угол при вершине треугольника равен 60°.

Слайд 11

Описание слайда:

Дюймовая резьба В настоящее время в России применять дюймовую резьбу при проектировании новых машин запрещено. Ее используют только при ремонте оборудования, поступающего из-за границы, а также в случае необходимости по техническим причинам. Производящей фигурой дюймовой резьбы является равнобедренный треугольник с углом при вершине 55°. Вместо шага для каждого размера такой резьбы устанавливается число витков (ниток) на длине в один дюйм, а в условных обозначениях указывается число дюймов, которое имеет ее наружный диаметр.

Слайд 12

Описание слайда:

Трубная цилиндрическая резьба Трубную цилиндрическую резьбу применяют при соединении водопроводных и газовых труб (на трубах, муфтах, тройниках, контргайках и др.). Производящей фигурой такой резьбы является равнобедренный треугольник с углом при вершине 55°. Профиль и основные ее размеры установлены ГОСТ 6357—81; вершины и впадины резьбы срезаны на величину Н/6 и закруглены, что обеспечивает большую герметичность соединения. Классы точности по ГОСТ 6211-81: А – повышенный, В – нормальный. Обозначение: G ½-A – резьба трубная цилиндрическая наружная, внутренний диаметр трубы (проходного отверстия) равен 1/2 ", класс точности А.

Слайд 13

Описание слайда:

Трубная коническая резьба Трубная коническая резьба применяется при соединении труб в трубопроводах высокого давления, т.е. когда требуются повышенные герметичность и надежность. Трубную коническую резьбу по ГОСТ 6211—81 выполняют на конических поверхностях, образующие которых наклонены к оси конуса (конусность 1:16).

Слайд 14

Описание слайда:

Коническая дюймовая резьба Коническая дюймовая резьба находит применение в трубопроводах со сравнительно невысоким давлением: топливных, масляных, водяных и воздушных трубопроводах машин и станков. Нарезают ее на поверхностях с конусностью равной 1:16. Профиль такой резьбы имеет форму треугольника с углом при вершине 60°, биссектриса которого перпендикулярна к оси резьбы. Основные ее параметры определяет ГОСТ 6111—52*.

Слайд 15

Описание слайда:

Метрическая коническая резьба Резьба метрическая коническая с конусностью 1:16 и номинальным диаметром от 6 до 60 мм (ГОСТ 25229—82) применяется при соединении трубопроводов.

Слайд 16

Описание слайда:

Трапецеидальная резьба Трапецеидальная резьба предназначена главным образом для передачи возвратно-поступательного движения и осевых усилий. Она может быть однозаходной (ГОСТ 24738—81) и многозаходной (ГОСТ 24739—81). Ее производящей фигурой является равнобокая трапеция с углом профиля 30°. Профиль и основные размеры определяет ГОСТ 9484—81.

Слайд 17

Описание слайда:

Резьба упорная Упорная резьба применяется в конструкциях, где винт передает значительные усилия в одном направлении, например в тисках, домкратах, прессах и т.д. Производящей фигурой этой резьбы является неравнобокая трапеция с углами наклона к высоте боковой стороны, передающей усилие, — 3° и другой стороны — 30°. Дно впадин такой резьбы закруглено, а вершины плоско срезаны. Основные параметры упорной резьбы определяет ГОСТ 10177-82

Слайд 18

Описание слайда:

Резьба круглая Круглая резьба применяется в основном в санитарно-технической и деталях пожарной и гидравлической арматуры (шпинделях вентилей смесителей и туалетных кранов), а также в тонкостенных деталях (электролампах, противогазах и т.д.) Профиль, основные размеры и допуски круглой резьбы определяет ГОСТ 13536—68. Условное обозначение круглой резьбы состоит из букв Кр, номинального диаметра, шага и стандарта, например Кр12х2,54 ГОСТ 13536—68.

Слайд 19

Описание слайда:

Резьба прямоугольная Прямоугольную резьбу применяют для передачи осевых усилий в грузовых винтах (домкратах, прессах) и движения в ходовых винтах (металлообрабатывающих станках, натяжных винтах транспортеров) Профилем такой резьбы являются квадрат или прямоугольник. Эта резьба не стандартизована. На чертеже она задается с помощью местного разреза или выноски с указанием всех конструктивных размеров: наружного и внутреннего диаметров, шага, ширины впадины (для внутренней резьбы) и выступа (для внешней резьбы).

Слайд 20

Описание слайда:

Резьба специальная Специальная резьба — это резьба со стандартным профилем, но с отличающимися от стандартных диаметром или шагом. Перед условным обозначением такой резьбы пишут буквы Сп. Например, в обозначении специальной метрической резьбы стандартный диаметр 36 мм и нестандартный для данного диаметра шаг 0,5 мм.
