Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

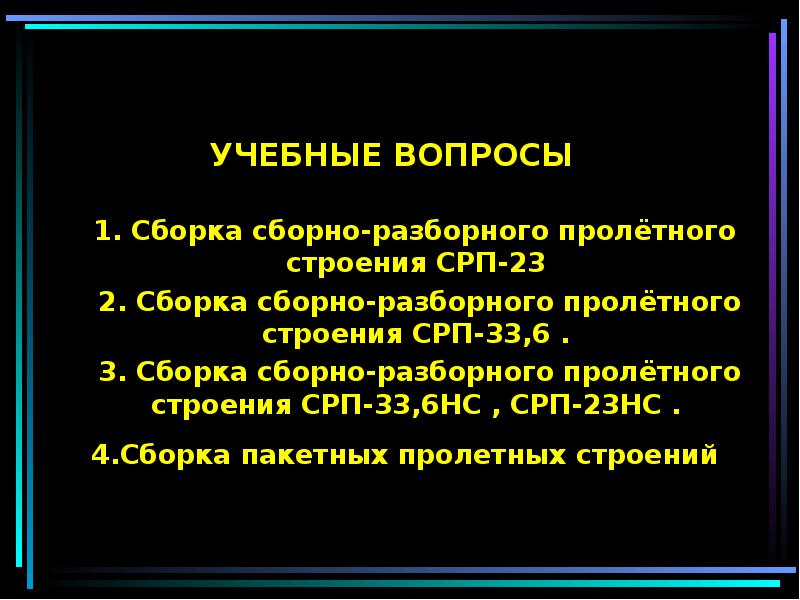

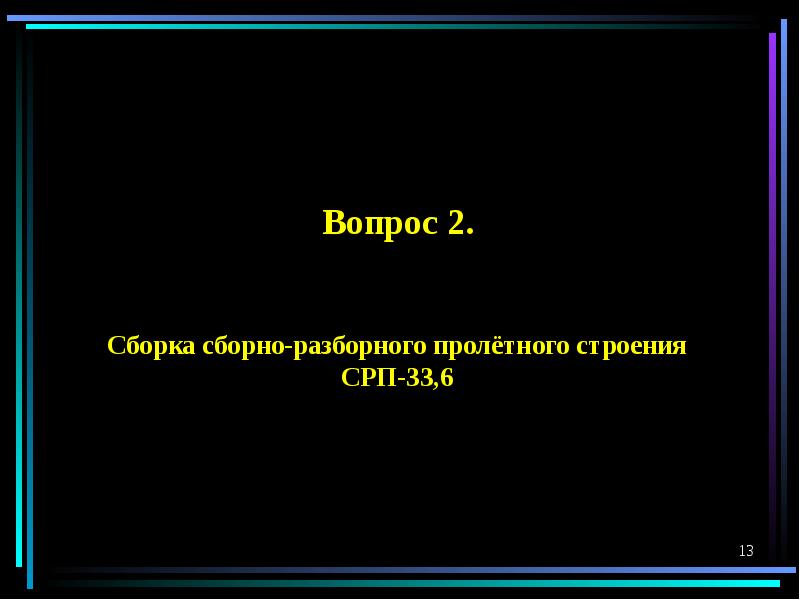

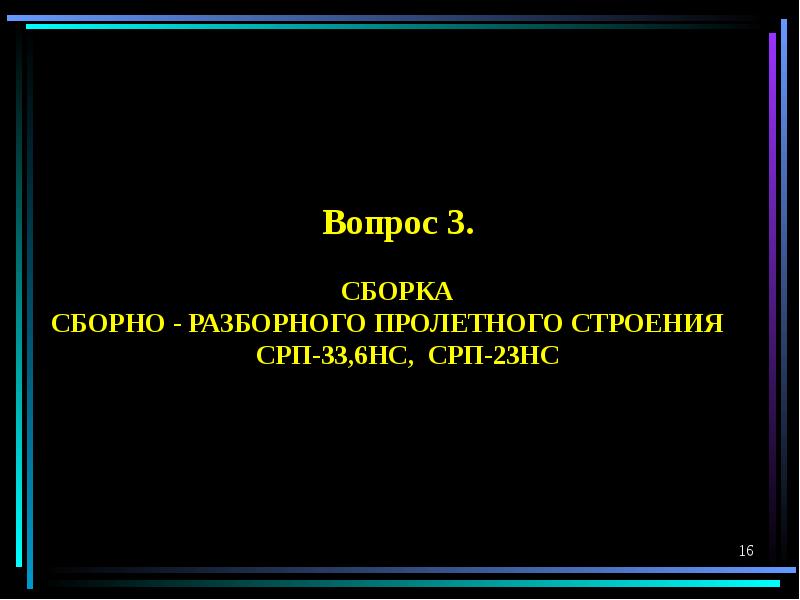

УЧЕБНЫЕ ВОПРОСЫ 1. Сборка сборно-разборного пролётного строения СРП-23 2. Сборка сборно-разборного пролётного строения СРП-33,6 . 3. Сборка сборно-разборного пролётного строения СРП-33,6НС , СРП-23НС . 4.Сборка пакетных пролетных строений

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

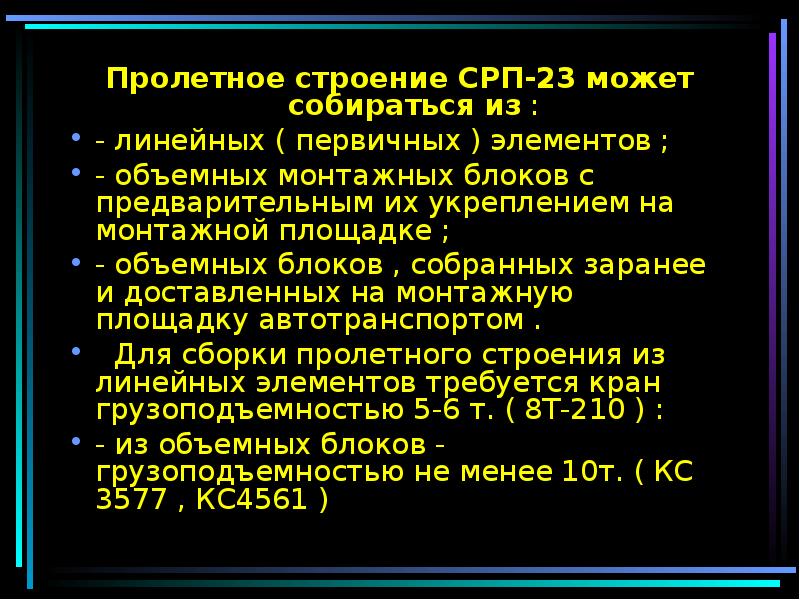

Пролетное строение СРП-23 может собираться из : Пролетное строение СРП-23 может собираться из : - линейных ( первичных ) элементов ; - объемных монтажных блоков с предварительным их укреплением на монтажной площадке ; - объемных блоков , собранных заранее и доставленных на монтажную площадку автотранспортом . Для сборки пролетного строения из линейных элементов требуется кран грузоподъемностью 5-6 т. ( 8Т-210 ) : - из объемных блоков - грузоподъемностью не менее 10т. ( КС 3577 , КС4561 )

Слайд 6

Описание слайда:

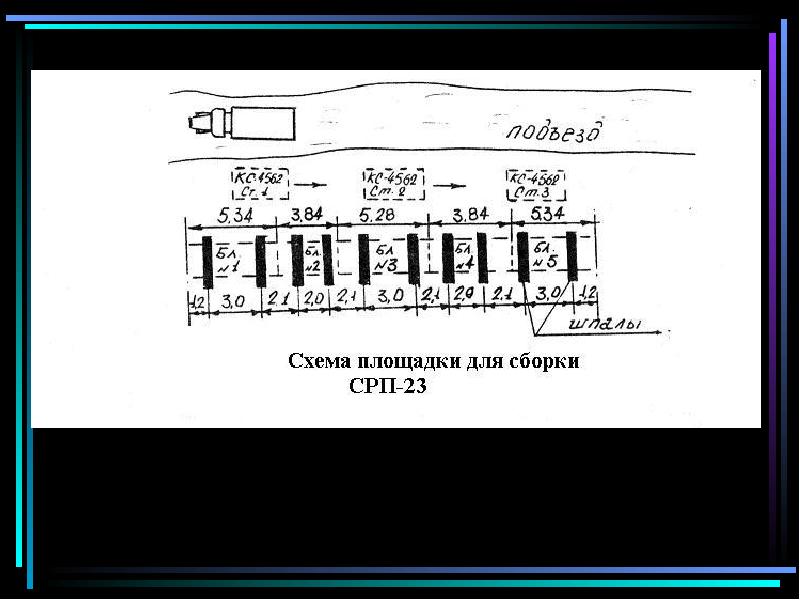

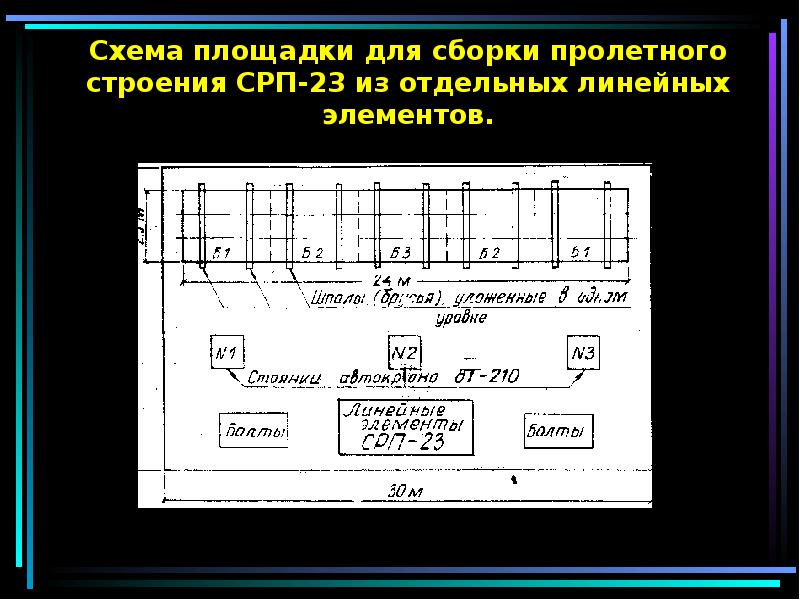

Схема площадки для сборки пролетного строения СРП-23 из отдельных линейных элементов.

Слайд 7

Описание слайда:

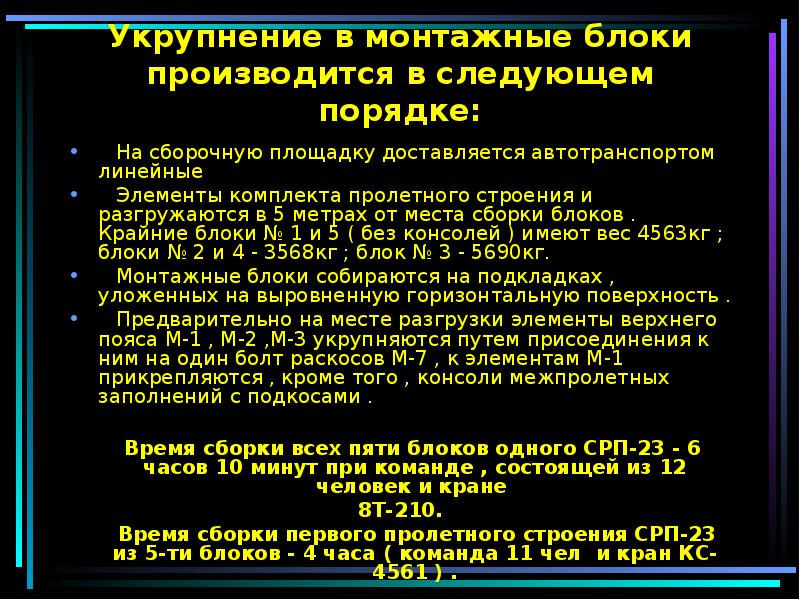

Укрупнение в монтажные блоки производится в следующем порядке: На сборочную площадку доставляется автотранспортом линейные Элементы комплекта пролетного строения и разгружаются в 5 метрах от места сборки блоков . Крайние блоки № 1 и 5 ( без консолей ) имеют вес 4563кг ; блоки № 2 и 4 - 3568кг ; блок № 3 - 5690кг. Монтажные блоки собираются на подкладках , уложенных на выровненную горизонтальную поверхность . Предварительно на месте разгрузки элементы верхнего пояса М-1 , М-2 ,М-3 укрупняются путем присоединения к ним на один болт раскосов М-7 , к элементам М-1 прикрепляются , кроме того , консоли межпролетных заполнений с подкосами . Время сборки всех пяти блоков одного СРП-23 - 6 часов 10 минут при команде , состоящей из 12 человек и кране 8Т-210. Время сборки первого пролетного строения СРП-23 из 5-ти блоков - 4 часа ( команда 11 чел и кран КС-4561 ) .

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

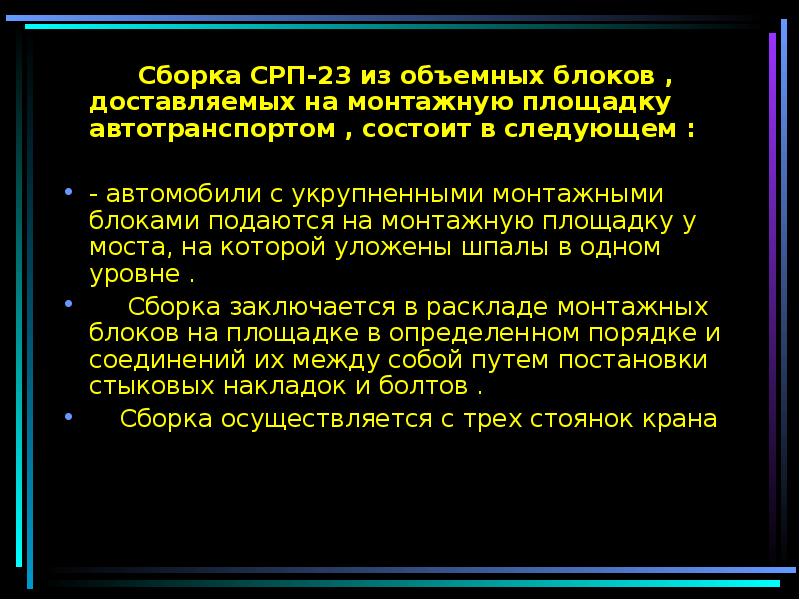

Сборка СРП-23 из объемных блоков , доставляемых на монтажную площадку автотранспортом , состоит в следующем : Сборка СРП-23 из объемных блоков , доставляемых на монтажную площадку автотранспортом , состоит в следующем : - автомобили с укрупненными монтажными блоками подаются на монтажную площадку у моста, на которой уложены шпалы в одном уровне . Сборка заключается в раскладе монтажных блоков на площадке в определенном порядке и соединений их между собой путем постановки стыковых накладок и болтов . Сборка осуществляется с трех стоянок крана

Слайд 10

Описание слайда:

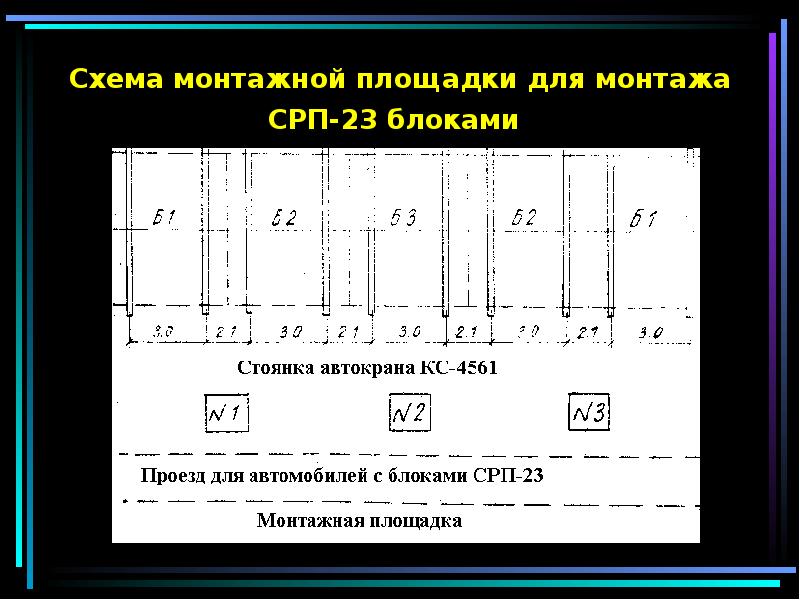

Схема монтажной площадки для монтажа СРП-23 блоками

Слайд 11

Описание слайда:

Последовательность сборки первого и последующих блоков

Слайд 12

Описание слайда:

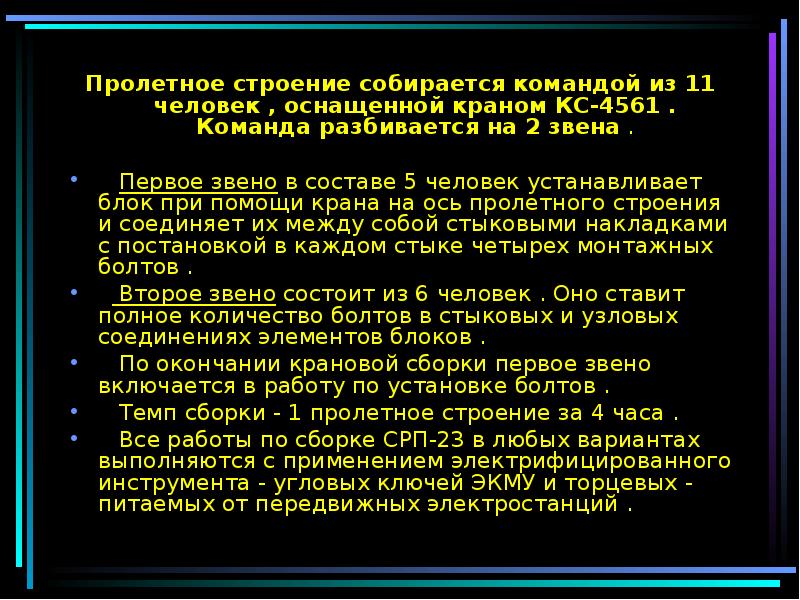

Пролетное строение собирается командой из 11 человек , оснащенной краном КС-4561 . Команда разбивается на 2 звена . Пролетное строение собирается командой из 11 человек , оснащенной краном КС-4561 . Команда разбивается на 2 звена . Первое звено в составе 5 человек устанавливает блок при помощи крана на ось пролетного строения и соединяет их между собой стыковыми накладками с постановкой в каждом стыке четырех монтажных болтов . Второе звено состоит из 6 человек . Оно ставит полное количество болтов в стыковых и узловых соединениях элементов блоков . По окончании крановой сборки первое звено включается в работу по установке болтов . Темп сборки - 1 пролетное строение за 4 часа . Все работы по сборке СРП-23 в любых вариантах выполняются с применением электрифицированного инструмента - угловых ключей ЭКМУ и торцевых - питаемых от передвижных электростанций .

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

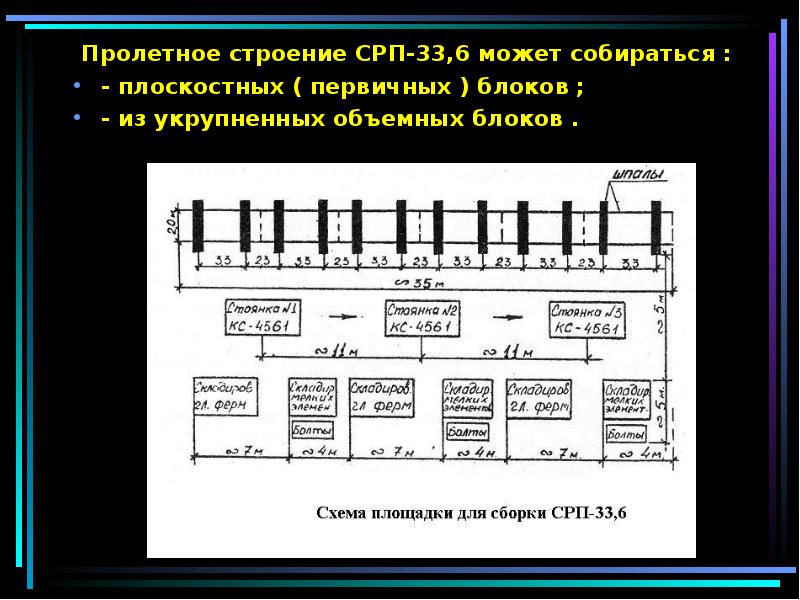

Пролетное строение СРП-33,6 может собираться : Пролетное строение СРП-33,6 может собираться : - плоскостных ( первичных ) блоков ; - из укрупненных объемных блоков .

Слайд 15

Описание слайда:

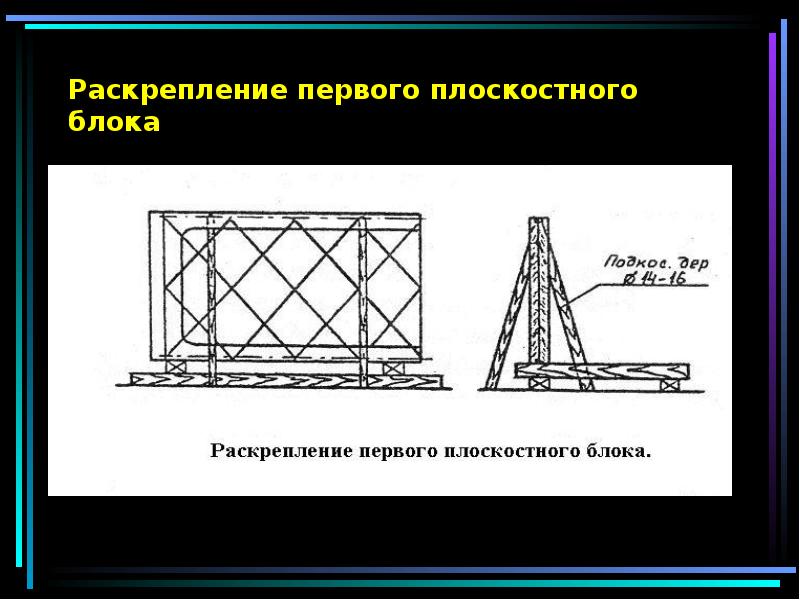

Раскрепление первого плоскостного блока

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

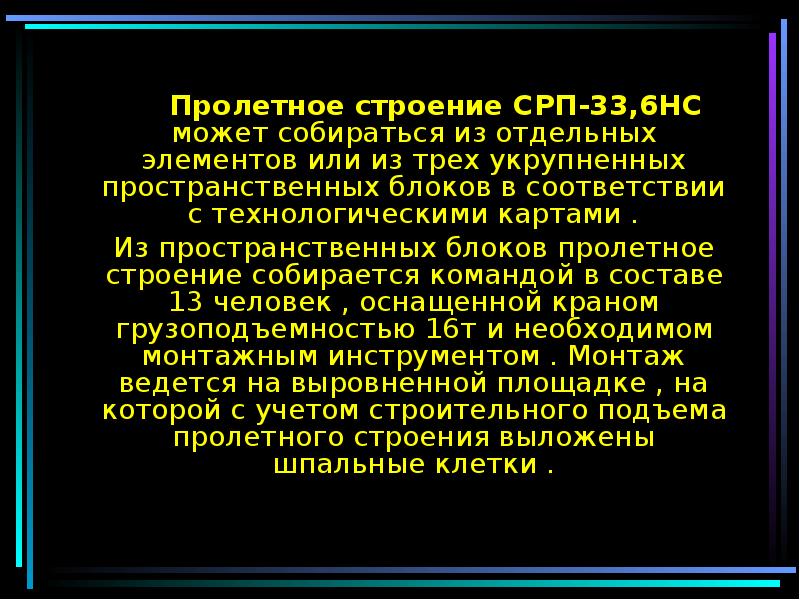

Пролетное строение СРП-33,6НС может собираться из отдельных элементов или из трех укрупненных пространственных блоков в соответствии с технологическими картами . Пролетное строение СРП-33,6НС может собираться из отдельных элементов или из трех укрупненных пространственных блоков в соответствии с технологическими картами . Из пространственных блоков пролетное строение собирается командой в составе 13 человек , оснащенной краном грузоподъемностью 16т и необходимом монтажным инструментом . Монтаж ведется на выровненной площадке , на которой с учетом строительного подъема пролетного строения выложены шпальные клетки .

Слайд 18

Описание слайда:

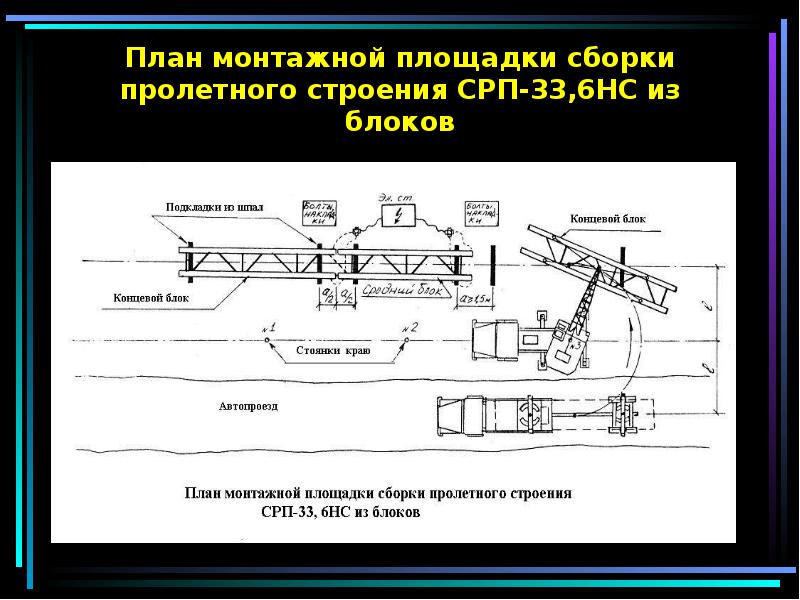

План монтажной площадки сборки пролетного строения СРП-33,6НС из блоков

Слайд 19

Описание слайда:

Последовательность сборки СРП-33,6НС в укрупненные блоки

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

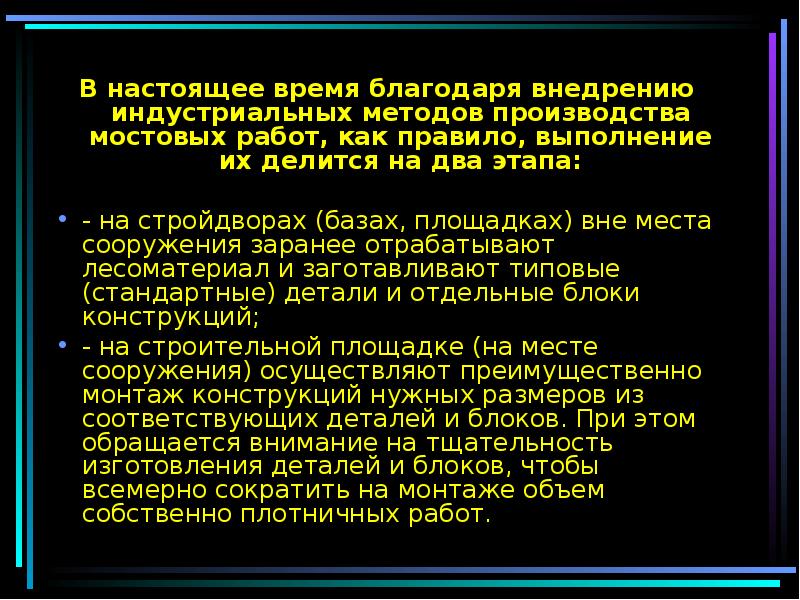

В настоящее время благодаря внедрению индустриальных методов производства мостовых работ, как правило, выполнение их делится на два этапа: В настоящее время благодаря внедрению индустриальных методов производства мостовых работ, как правило, выполнение их делится на два этапа: - на стройдворах (базах, площадках) вне места сооружения заранее отрабатывают лесоматериал и заготавливают типовые (стандартные) детали и отдельные блоки конструкций; - на строительной площадке (на месте сооружения) осуществляют преимущественно монтаж конструкций нужных размеров из соответствующих деталей и блоков. При этом обращается внимание на тщательность изготовления деталей и блоков, чтобы всемерно сократить на монтаже объем собственно плотничных работ.

Слайд 22

Описание слайда:

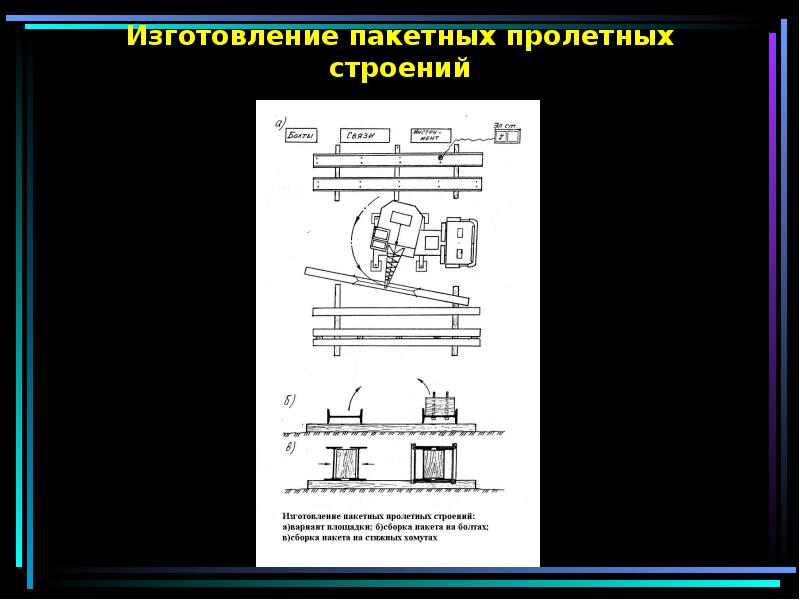

Изготовление пакетных пролетных строений

Слайд 23

Описание слайда:

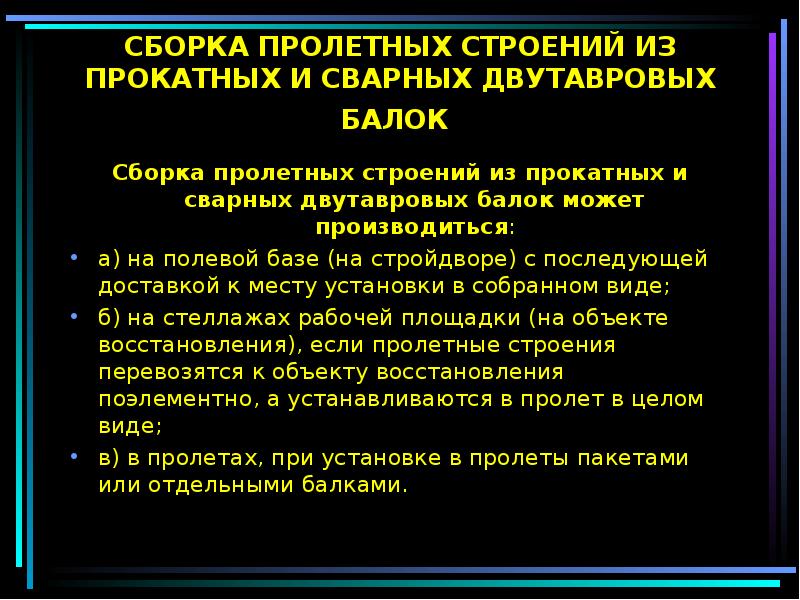

СБОРКА ПРОЛЕТHЫХ СТРОЕHИЙ ИЗ ПРОКАТHЫХ И СВАРHЫХ ДВУТАВРОВЫХ БАЛОК Сборка пролетных строений из прокатных и сварных двутавровых балок может производиться: а) на полевой базе (на стройдворе) с последующей доставкой к месту установки в собранном виде; б) на стеллажах рабочей площадки (на объекте восстановления), если пролетные строения перевозятся к объекту восстановления поэлементно, а устанавливаются в пролет в целом виде; в) в пролетах, при установке в пролеты пакетами или отдельными балками.

Слайд 24

Описание слайда:

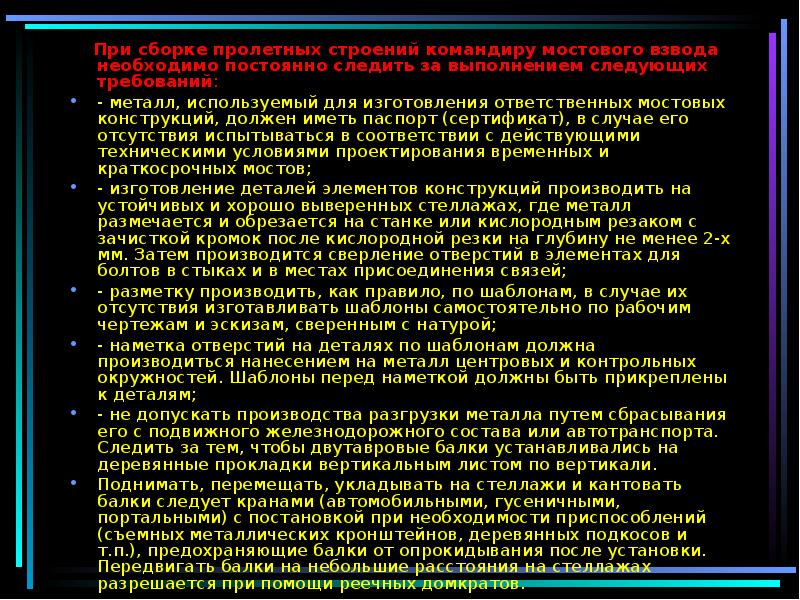

При сборке пролетных строений командиру мостового взвода необходимо постоянно следить за выполнением следующих требований: При сборке пролетных строений командиру мостового взвода необходимо постоянно следить за выполнением следующих требований: - металл, используемый для изготовления ответственных мостовых конструкций, должен иметь паспорт (сертификат), в случае его отсутствия испытываться в соответствии с действующими техническими условиями проектирования временных и краткосрочных мостов; - изготовление деталей элементов конструкций производить на устойчивых и хорошо выверенных стеллажах, где металл размечается и обрезается на станке или кислородным резаком с зачисткой кромок после кислородной резки на глубину не менее 2-х мм. Затем производится сверление отверстий в элементах для болтов в стыках и в местах присоединения связей; - разметку производить, как правило, по шаблонам, в случае их отсутствия изготавливать шаблоны самостоятельно по рабочим чертежам и эскизам, сверенным с натурой; - наметка отверстий на деталях по шаблонам должна производиться нанесением на металл центровых и контрольных окружностей. Шаблоны перед наметкой должны быть прикреплены к деталям; - не допускать производства разгрузки металла путем сбрасывания его с подвижного железнодорожного состава или автотранспорта. Следить за тем, чтобы двутавровые балки устанавливались на деревянные прокладки вертикальным листом по вертикали. Поднимать, перемещать, укладывать на стеллажи и кантовать балки следует кранами (автомобильными, гусеничными, портальными) с постановкой при необходимости приспособлений (съемных металлических кронштейнов, деревянных подкосов и т.п.), предохраняющие балки от опрокидывания после установки. Передвигать балки на небольшие расстояния на стеллажах разрешается при помощи реечных домкратов.

Слайд 25

Описание слайда:

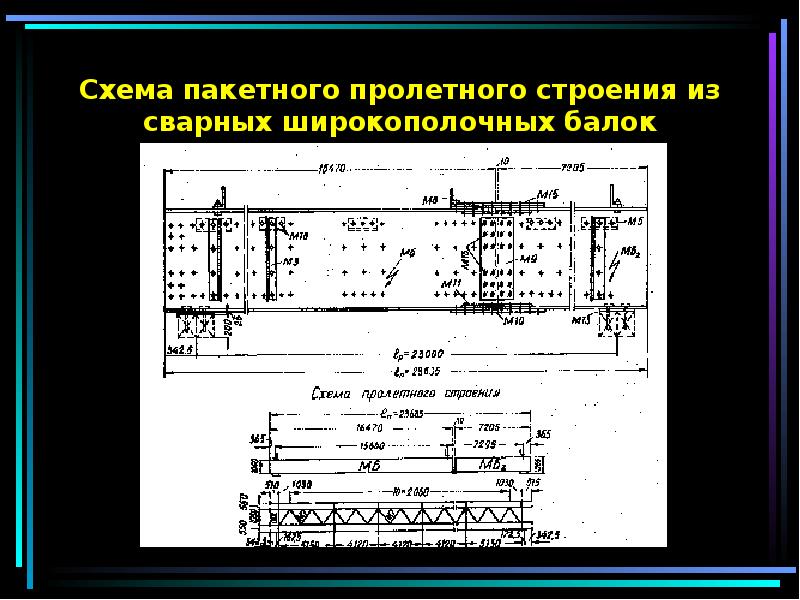

Схема пакетного пролетного строения из сварных широкополочных балок

Слайд 26

Описание слайда:

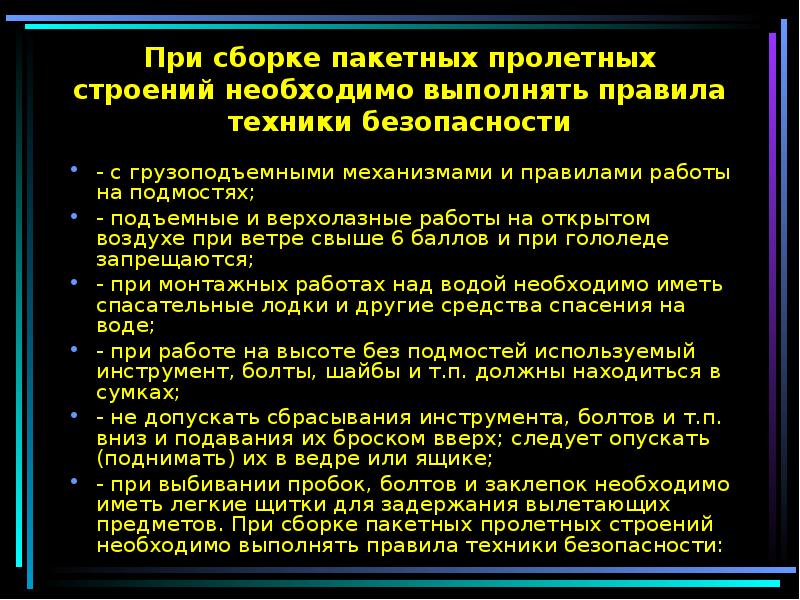

При сборке пакетных пролетных строений необходимо выполнять правила техники безопасности - с грузоподъемными механизмами и правилами работы на подмостях; - подъемные и верхолазные работы на открытом воздухе при ветре свыше 6 баллов и при гололеде запрещаются; - при монтажных работах над водой необходимо иметь спасательные лодки и другие средства спасения на воде; - при работе на высоте без подмостей используемый инструмент, болты, шайбы и т.п. должны находиться в сумках; - не допускать сбрасывания инструмента, болтов и т.п. вниз и подавания их броском вверх; следует опускать (поднимать) их в ведре или ящике; - при выбивании пробок, болтов и заклепок необходимо иметь легкие щитки для задержания вылетающих предметов. При сборке пакетных пролетных строений необходимо выполнять правила техники безопасности:
