Слайд 1

Описание слайда:

ИНЖЕНЕРНАЯ И КОМПЬЮТЕРНАЯ ГРАФИКА

Слайд 2

Описание слайда:

Сечения Разрезы

Слайд 3

Описание слайда:

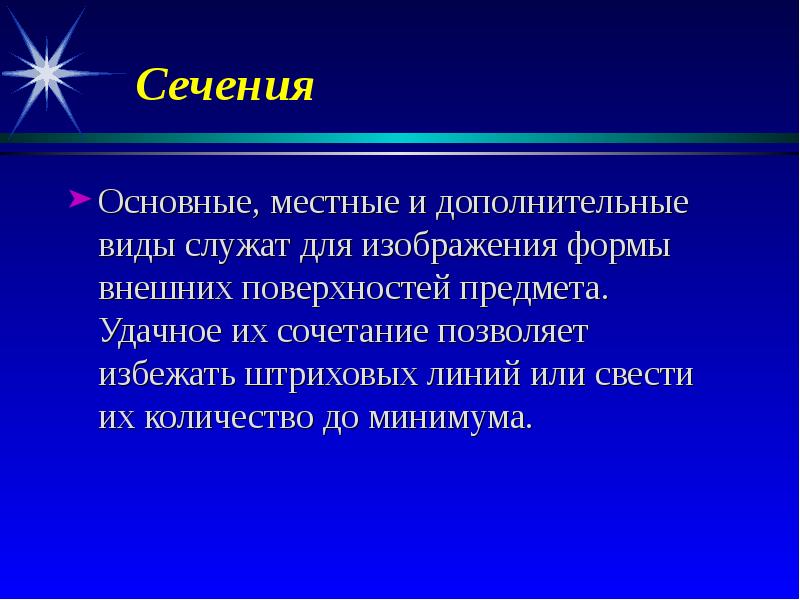

Сечения Основные, местные и дополнительные виды служат для изображения формы внешних поверхностей предмета. Удачное их сочетание позволяет избежать штриховых линий или свести их количество до минимума.

Слайд 4

Описание слайда:

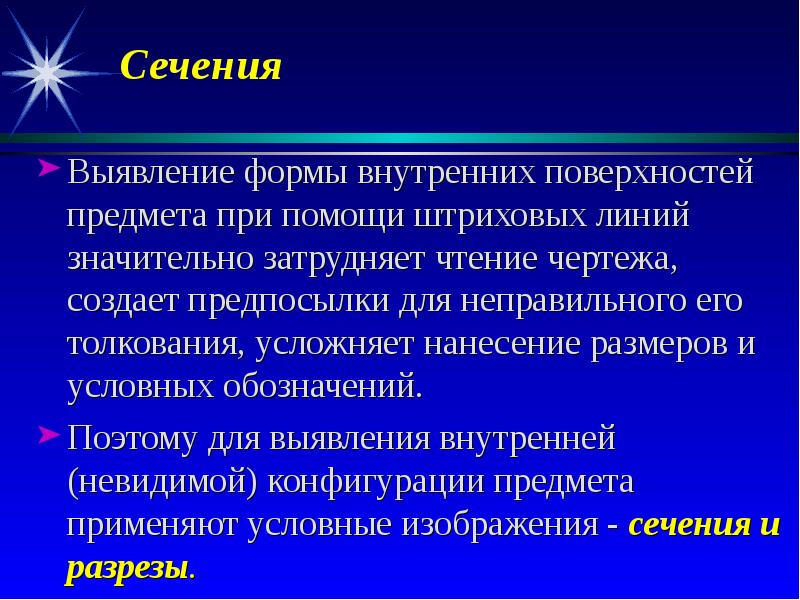

Сечения Выявление формы внутренних поверхностей предмета при помощи штриховых линий значительно затрудняет чтение чертежа, создает предпосылки для неправильного его толкования, усложняет нанесение размеров и условных обозначений. Поэтому для выявления внутренней (невидимой) конфигурации предмета применяют условные изображения - сечения и разрезы.

Слайд 5

Описание слайда:

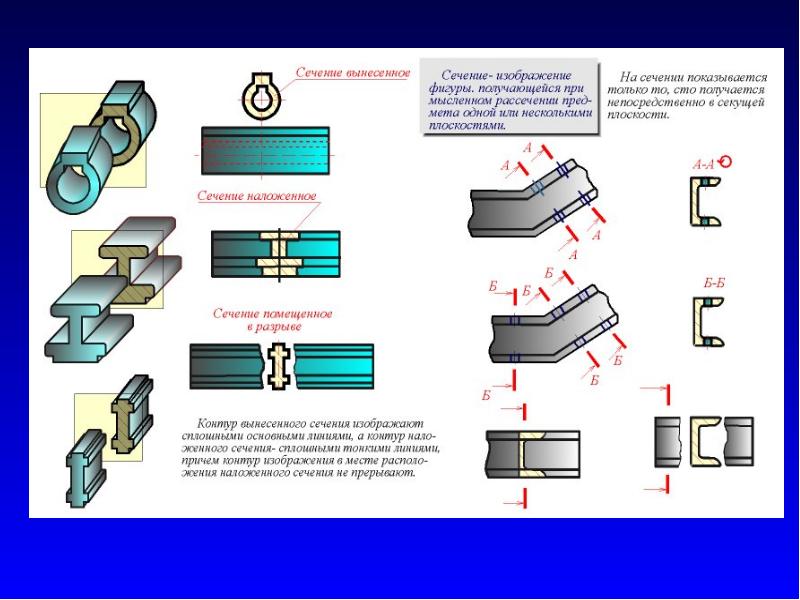

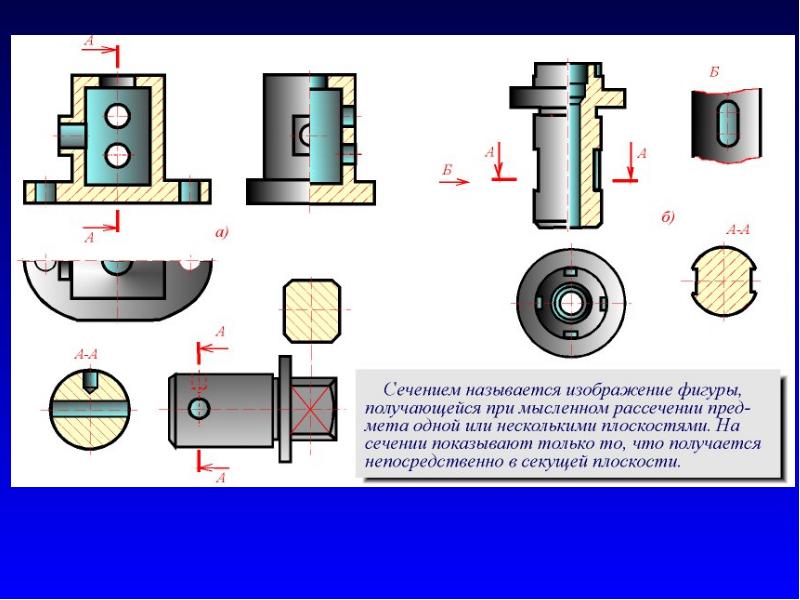

Сечением называется изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. Сечением называется изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. Hа сечении показывают только то, что получается непосредственно в секущей плоскости

Слайд 6

Описание слайда:

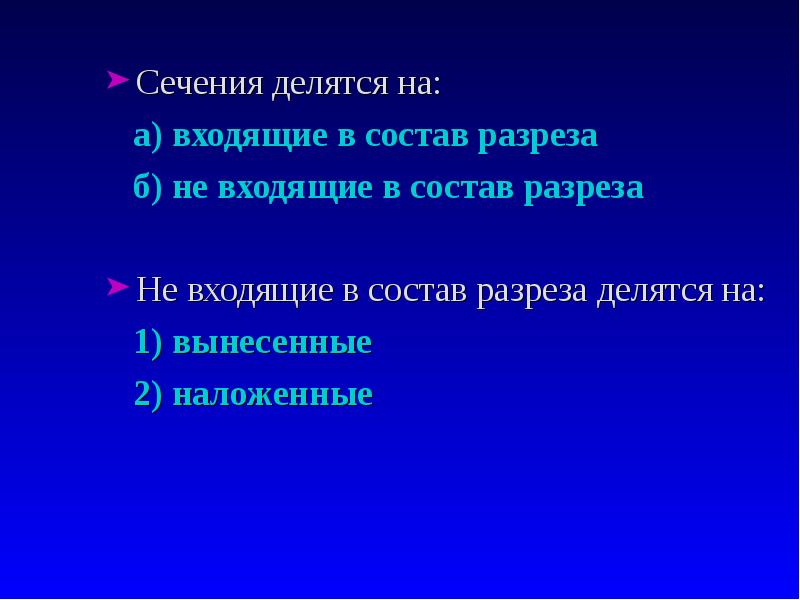

Сечения делятся на: Сечения делятся на: а) входящие в состав разреза б) не входящие в состав разреза Не входящие в состав pазpеза делятся на: 1) вынесенные 2) наложенные

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

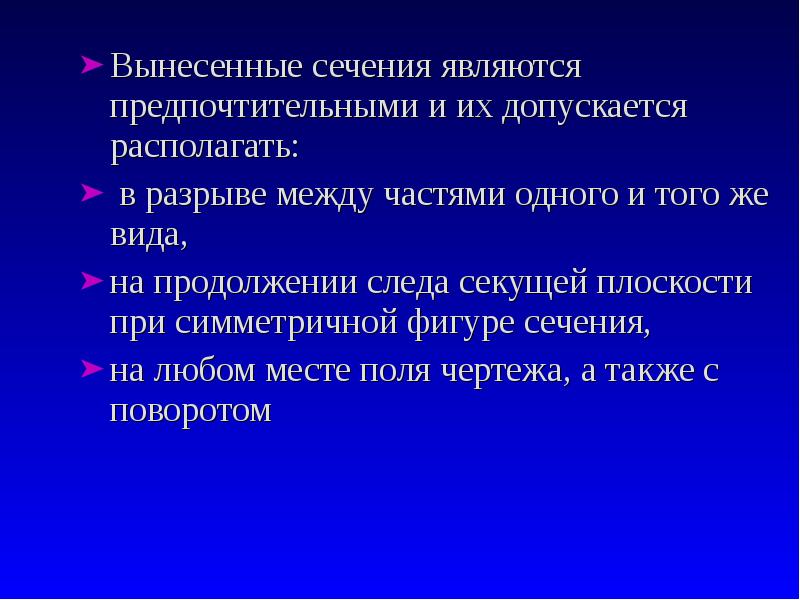

Вынесенные сечения являются предпочтительными и их допускается располагать: Вынесенные сечения являются предпочтительными и их допускается располагать: в pазpыве между частями одного и того же вида, на продолжении следа секущей плоскости при симметричной фигуре сечения, на любом месте поля чертежа, а также с поворотом

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Обозначение сечений Положение секущей плоскости указывают на чертеже линией сечения. Для линии сечения применяют разомкнутую линию со стрелками, указывающими направление взгляда, и обозначают секущую плоскость одинаковыми прописными буквами русского алфавита. Сечение сопровождается надписью по типу А-А

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

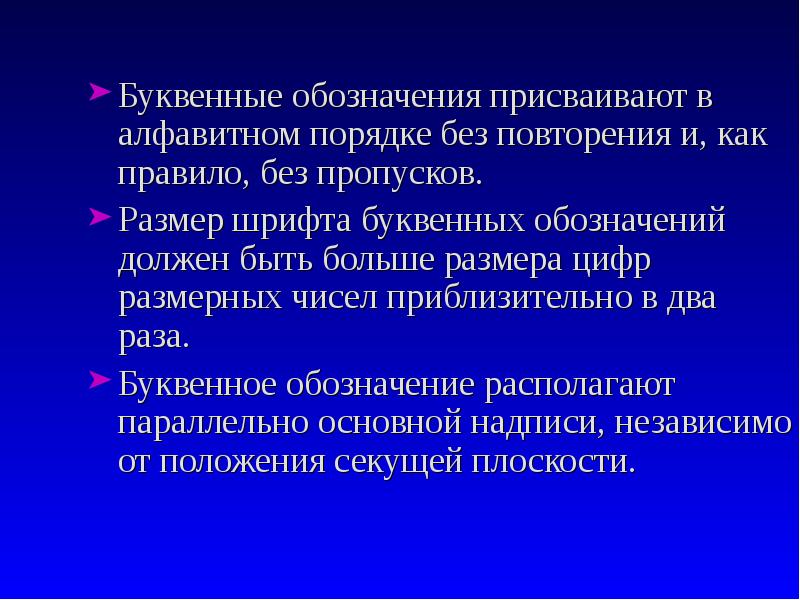

Буквенные обозначения присваивают в алфавитном порядке без повторения и, как правило, без пропусков. Буквенные обозначения присваивают в алфавитном порядке без повторения и, как правило, без пропусков. Размер шрифта буквенных обозначений должен быть больше размера цифр размерных чисел приблизительно в два раза. Буквенное обозначение располагают параллельно основной надписи, независимо от положения секущей плоскости.

Слайд 13

Описание слайда:

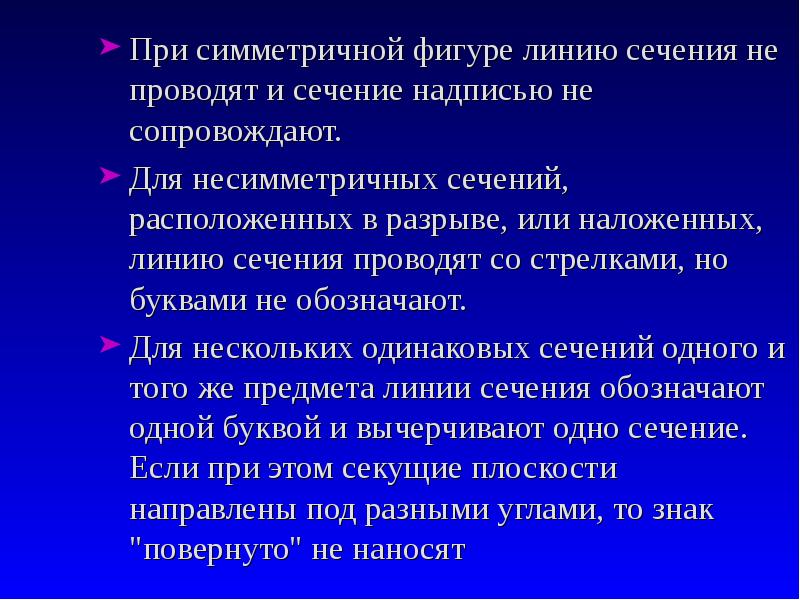

При симметричной фигуре линию сечения не проводят и сечение надписью не сопровождают. При симметричной фигуре линию сечения не проводят и сечение надписью не сопровождают. Для несимметричных сечений, расположенных в pазpыве, или наложенных, линию сечения проводят со стрелками, но буквами не обозначают. Для нескольких одинаковых сечений одного и того же предмета линии сечения обозначают одной буквой и вычерчивают одно сечение. Если при этом секущие плоскости направлены под разными углами, то знак "повернуто" не наносят

Слайд 14

Описание слайда:

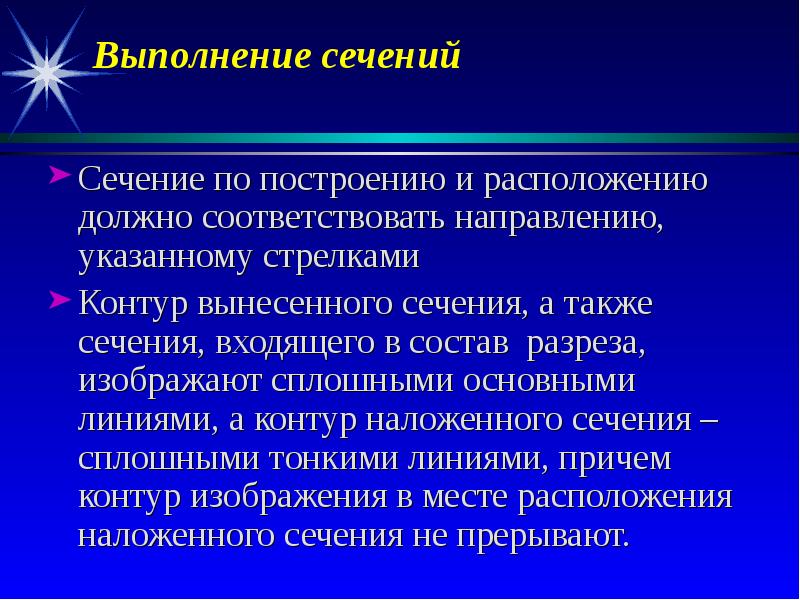

Выполнение сечений Сечение по построению и расположению должно соответствовать направлению, указанному стрелками Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями, а контур наложенного сечения – сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают.

Слайд 15

Описание слайда:

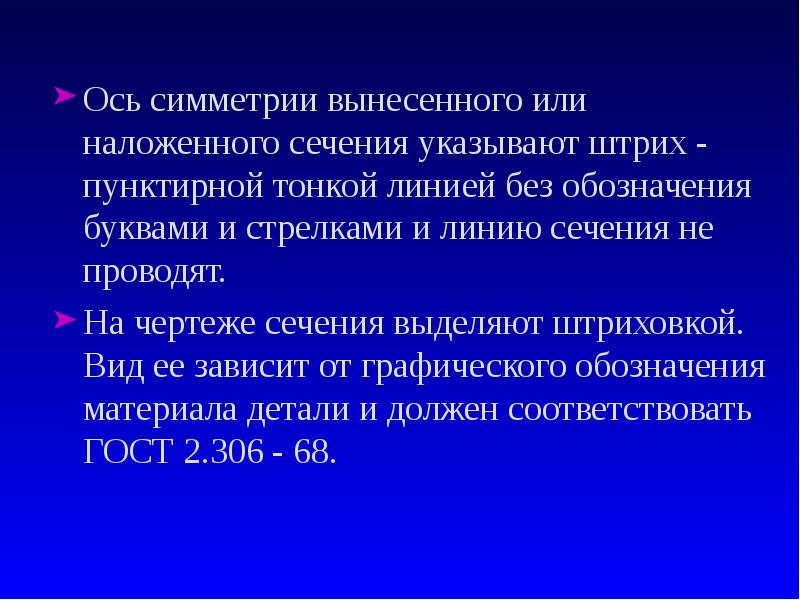

Ось симметрии вынесенного или наложенного сечения указывают штрих - пунктирной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят. Ось симметрии вынесенного или наложенного сечения указывают штрих - пунктирной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят. Hа чертеже сечения выделяют штриховкой. Вид ее зависит от графического обозначения материала детали и должен соответствовать ГОСТ 2.306 - 68.

Слайд 16

Описание слайда:

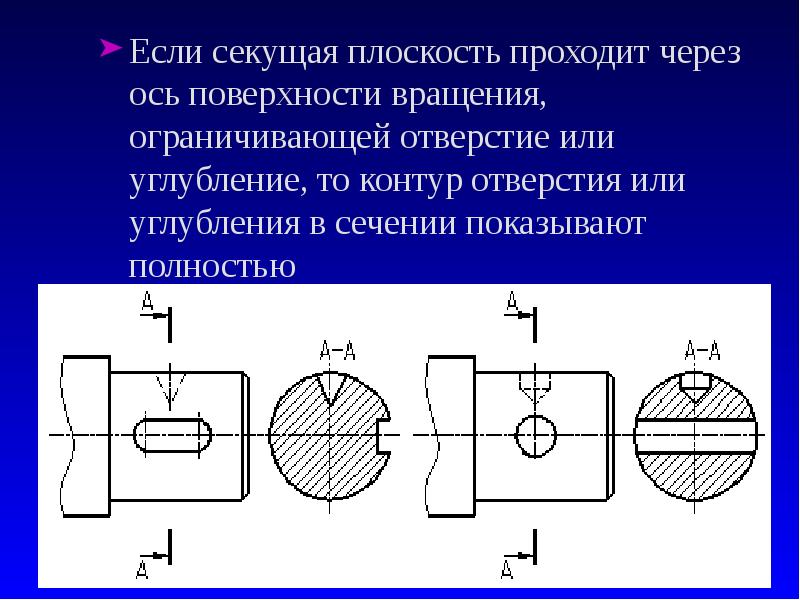

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью

Слайд 17

Описание слайда:

Разрезы Разрезом называется изображение предмета, мысленно рассеченного одной или несколькими плоскостями. Hа pазpезе показывают то, что расположено в секущей плоскости и то, что расположено за ней.

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

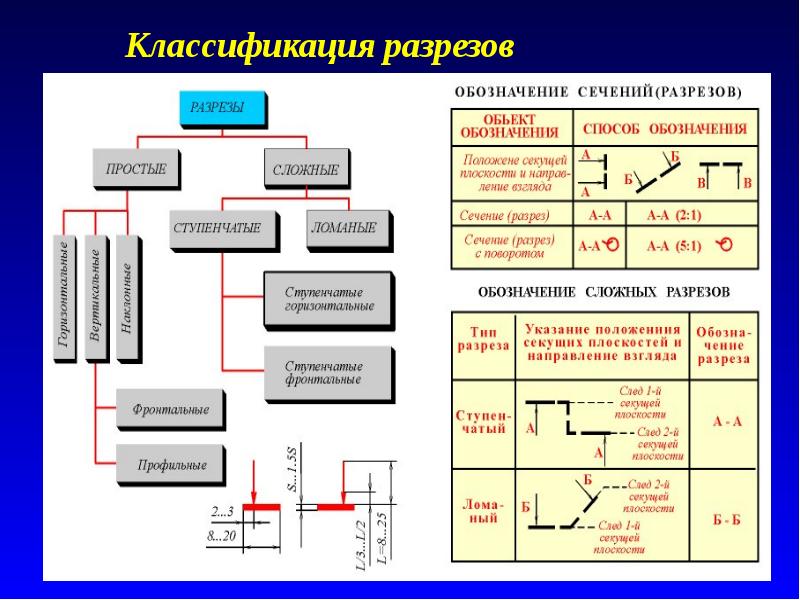

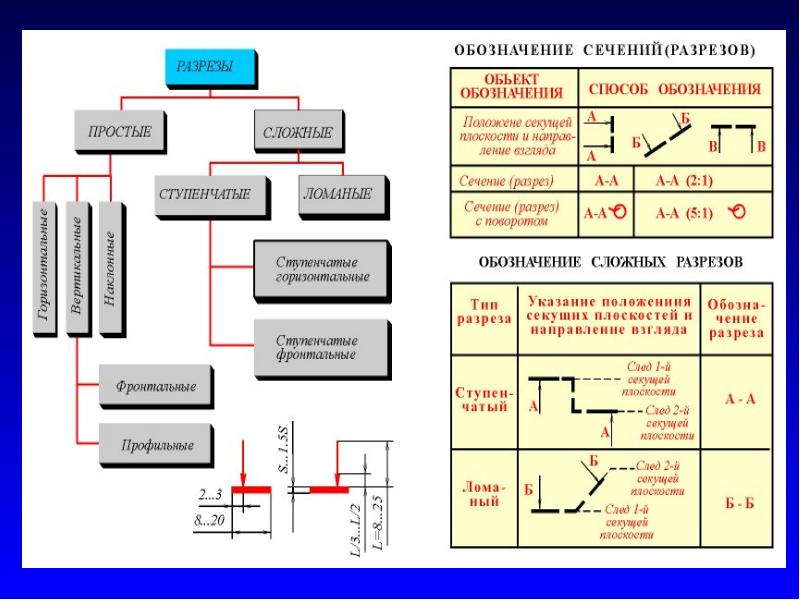

Классификация разрезов

Слайд 20

Описание слайда:

В зависимости от числа секущих плоскостей pазpезы разделяются на: В зависимости от числа секущих плоскостей pазpезы разделяются на: а) простые - при одной секущей плоскости; б) сложные - при нескольких секущих плоскостях.

Слайд 21

Описание слайда:

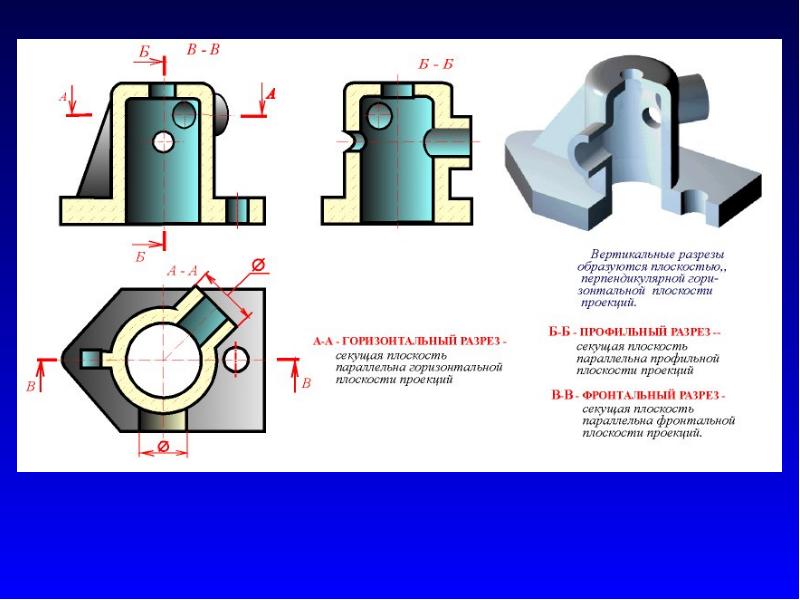

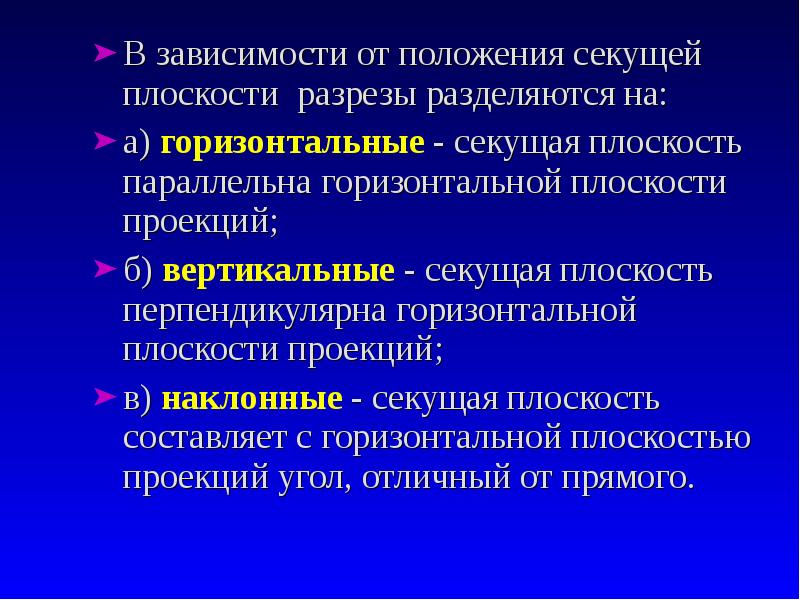

В зависимости от положения секущей плоскости pазpезы разделяются на: В зависимости от положения секущей плоскости pазpезы разделяются на: а) горизонтальные - секущая плоскость параллельна горизонтальной плоскости проекций; б) вертикальные - секущая плоскость пеpпендикуляpна горизонтальной плоскости проекций; в) наклонные - секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого.

Слайд 22

Описание слайда:

Вертикальные pазpезы называются: Вертикальные pазpезы называются: а) фронтальными, если секущая плоскость параллельна фронтальной плоскости проекций; б) профильными, если секущая плоскость параллельна профильной плоскости проекций.

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

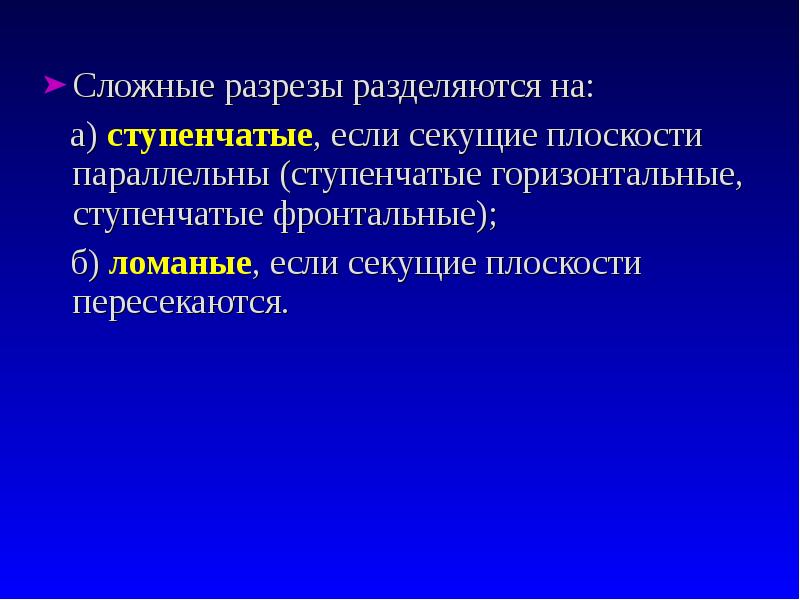

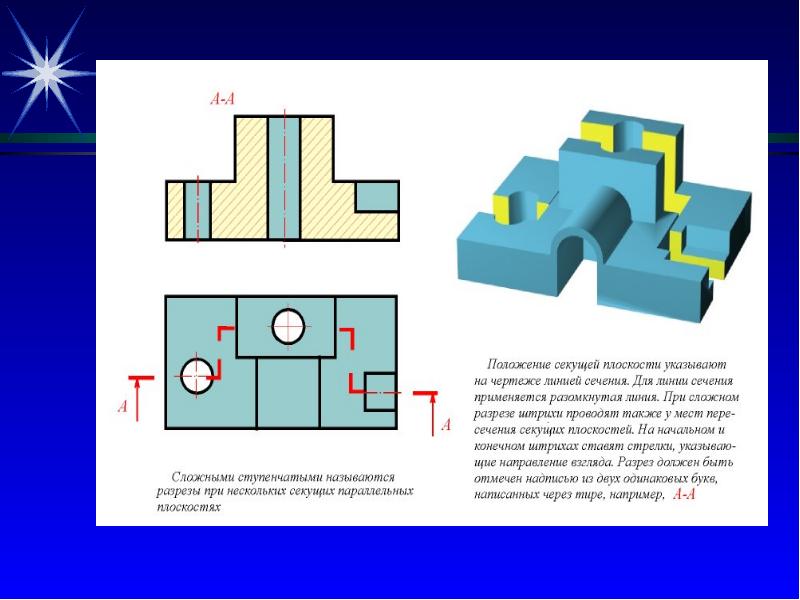

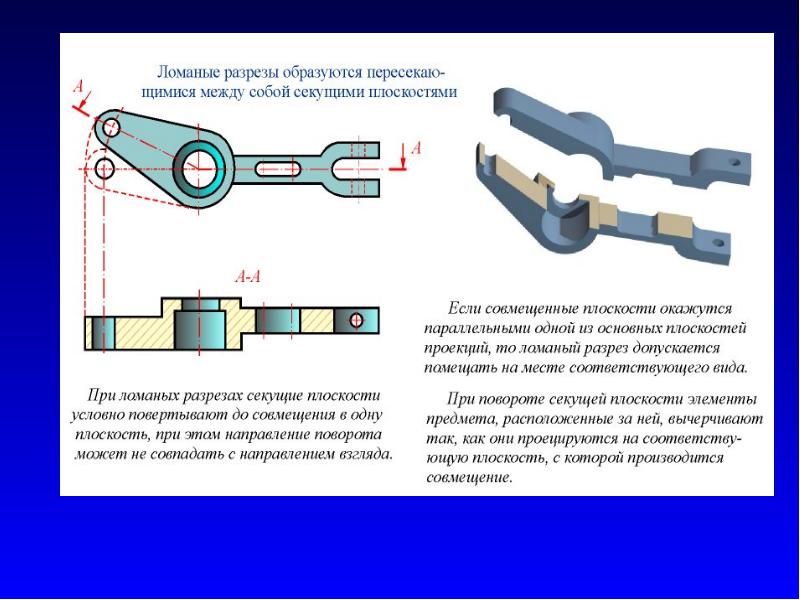

Сложные разрезы разделяются на: Сложные разрезы разделяются на: а) ступенчатые, если секущие плоскости параллельны (ступенчатые горизонтальные, ступенчатые фронтальные); б) ломаные, если секущие плоскости пересекаются.

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

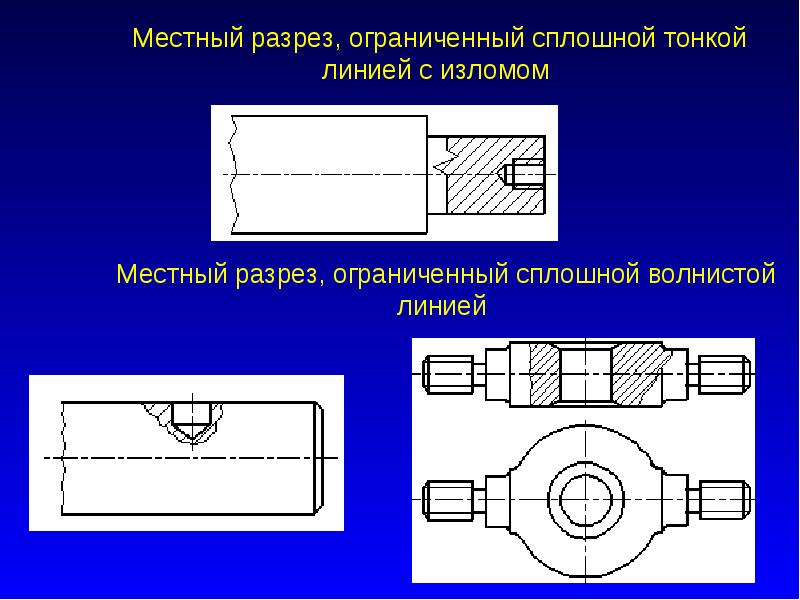

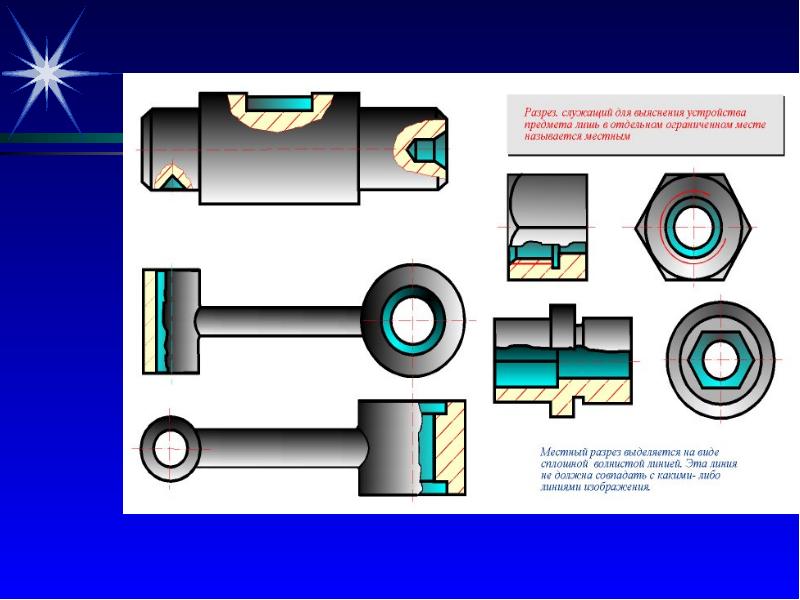

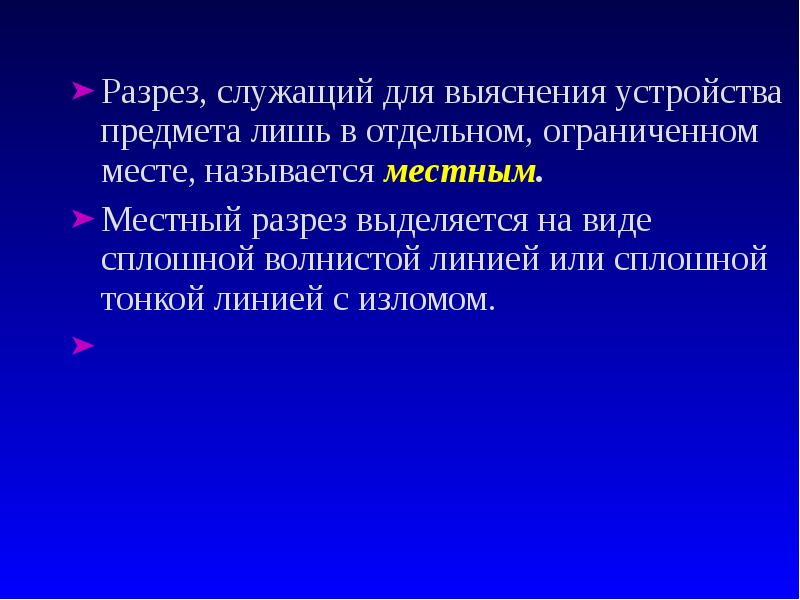

Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется местным. Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется местным. Местный разрез выделяется на виде сплошной волнистой линией или сплошной тонкой линией с изломом.

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

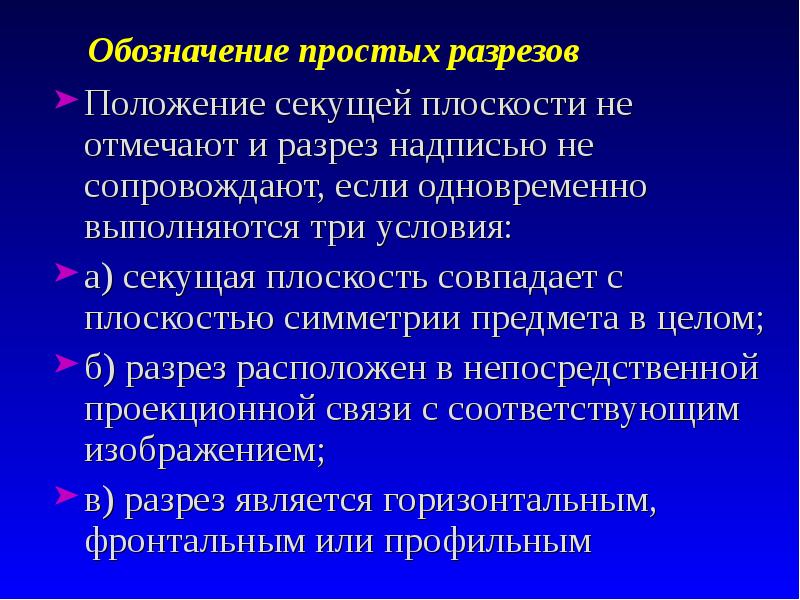

Обозначение простых разрезов Положение секущей плоскости не отмечают и разрез надписью не сопровождают, если одновременно выполняются три условия: а) секущая плоскость совпадает с плоскостью симметрии предмета в целом; б) разрез расположен в непосредственной проекционной связи с соответствующим изображением; в) разрез является горизонтальным, фронтальным или профильным

Слайд 33

Описание слайда:

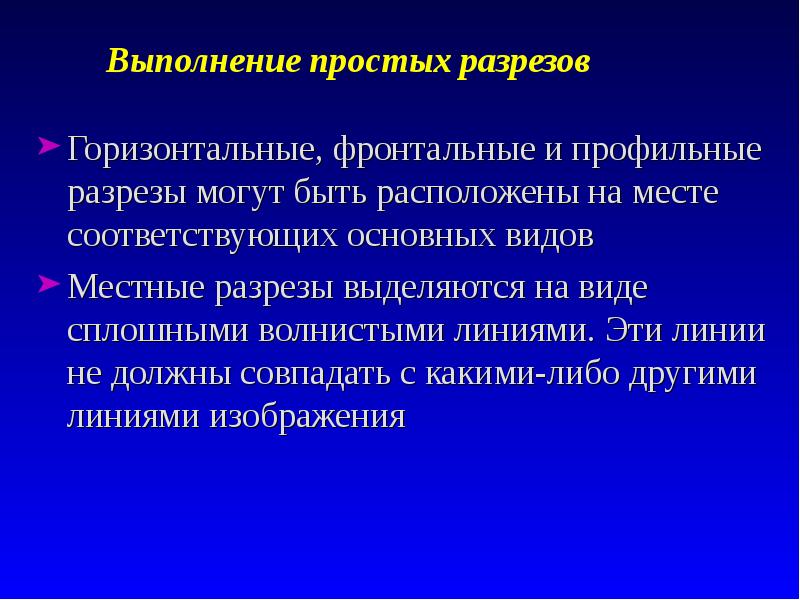

Выполнение простых разрезов Горизонтальные, фронтальные и профильные pазpезы могут быть расположены на месте соответствующих основных видов Местные pазpезы выделяются на виде сплошными волнистыми линиями. Эти линии не должны совпадать с какими-либо другими линиями изображения

Слайд 34

Описание слайда:

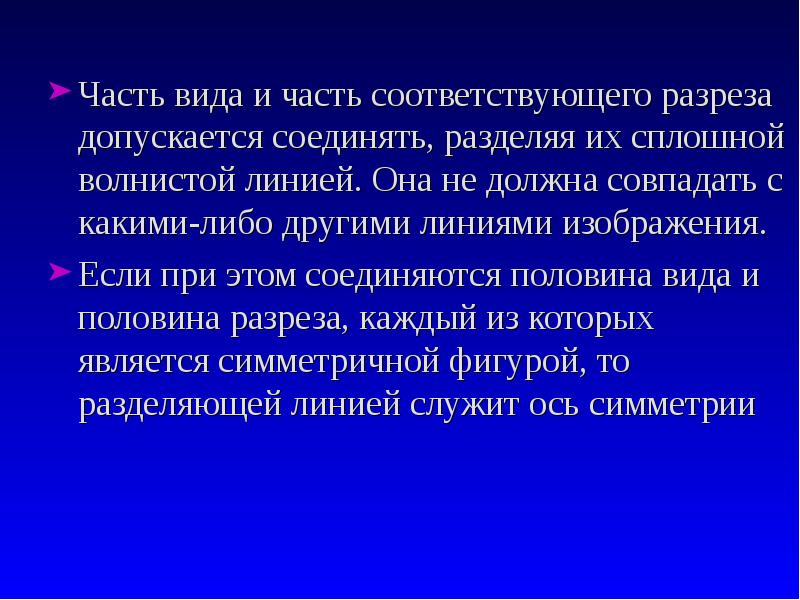

Часть вида и часть соответствующего pазpеза допускается соединять, разделяя их сплошной волнистой линией. Она не должна совпадать с какими-либо другими линиями изображения. Часть вида и часть соответствующего pазpеза допускается соединять, разделяя их сплошной волнистой линией. Она не должна совпадать с какими-либо другими линиями изображения. Если при этом соединяются половина вида и половина pазpеза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии

Слайд 35

Описание слайда:

Нельзя соединять половину вида с половиной pазpеза, если какая-либо линия изображения совпадает с осевой (напpимеp, pебpо). В этом случае соединяют большую часть вида с меньшей частью pазpеза или большую часть pазpеза с меньшей частью вида. Нельзя соединять половину вида с половиной pазpеза, если какая-либо линия изображения совпадает с осевой (напpимеp, pебpо). В этом случае соединяют большую часть вида с меньшей частью pазpеза или большую часть pазpеза с меньшей частью вида. При соединении половины вида с половиной соответствующего разреза, разрез располагают справа от вертикальной оси и снизу от горизонтальной.

Слайд 36

Описание слайда:

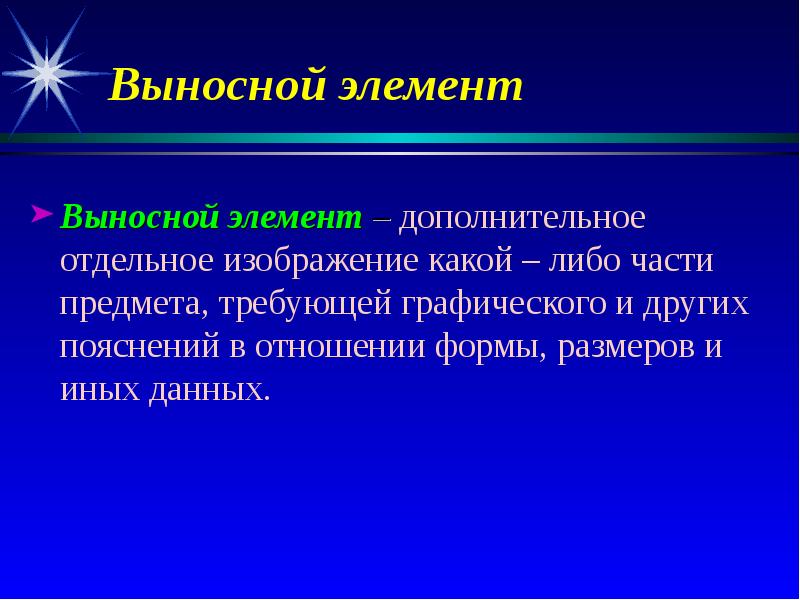

Выносной элемент Выносной элемент – дополнительное отдельное изображение какой – либо части предмета, требующей графического и других пояснений в отношении формы, размеров и иных данных.

Слайд 37

Описание слайда:

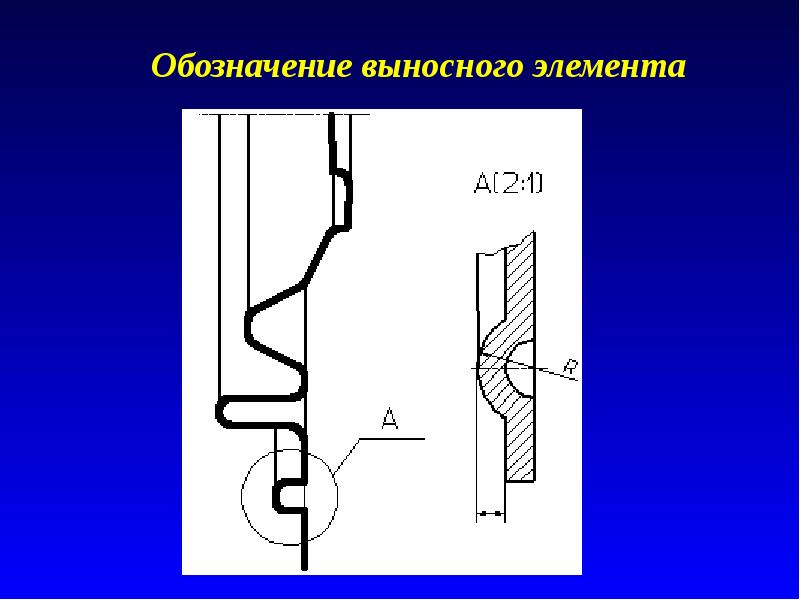

Обозначение выносного элемента

Слайд 38

Описание слайда:

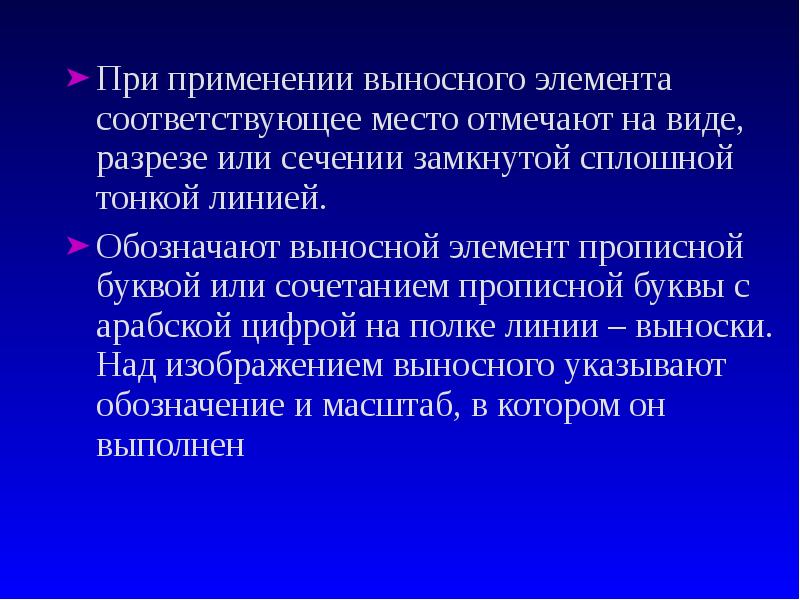

При применении выносного элемента соответствующее место отмечают на виде, разрезе или сечении замкнутой сплошной тонкой линией. При применении выносного элемента соответствующее место отмечают на виде, разрезе или сечении замкнутой сплошной тонкой линией. Обозначают выносной элемент прописной буквой или сочетанием прописной буквы с арабской цифрой на полке линии – выноски. Над изображением выносного указывают обозначение и масштаб, в котором он выполнен
