Слайд 1

Описание слайда:

Презентация по теме: «Сечения»

Слайд 2

Описание слайда:

Рассмотрите чертежи. На каком из чертежей: (а) или (б) изображение детали читается яснее?

Слайд 3

Описание слайда:

Понятна ли вам форма данной детали?

Слайд 4

Описание слайда:

Как вы думаете, для чего необходимо делать сечения?

Слайд 5

Описание слайда:

Сечение - это изображение фигуры, получающейся при мысленном рассечении предмета плоскостью. На сечении показывают только то, что находится в секущей плоскости. Сечение - это изображение фигуры, получающейся при мысленном рассечении предмета плоскостью. На сечении показывают только то, что находится в секущей плоскости.

Слайд 6

Описание слайда:

По расположению на чертеже сечения разделяются на вынесенные и наложенные. По расположению на чертеже сечения разделяются на вынесенные и наложенные.

Слайд 7

Описание слайда:

Вынесенные сечения

Слайд 8

Описание слайда:

Обозначение сечений

Слайд 9

Описание слайда:

Наложенные сечения

Слайд 10

Описание слайда:

Сечения в разрыве детали

Слайд 11

Описание слайда:

Большей частью сечения выполняют в том же масштабе, что и изображение, к которому оно относится, или указывают масштаб, если он изменен. По построению и расположению сечение должно соответствовать направлению, указанному стрелками. Большей частью сечения выполняют в том же масштабе, что и изображение, к которому оно относится, или указывают масштаб, если он изменен. По построению и расположению сечение должно соответствовать направлению, указанному стрелками.

Слайд 12

Описание слайда:

Особенности выполнения сечений Если секущая плоскость проходит через ось поверхности вращения (цилиндрической, конической или сферической), ограничивающей отверстие или углубление, то их контур на сечении показывают полностью.

Слайд 13

Описание слайда:

Особенности выполнения сечений

Слайд 14

Описание слайда:

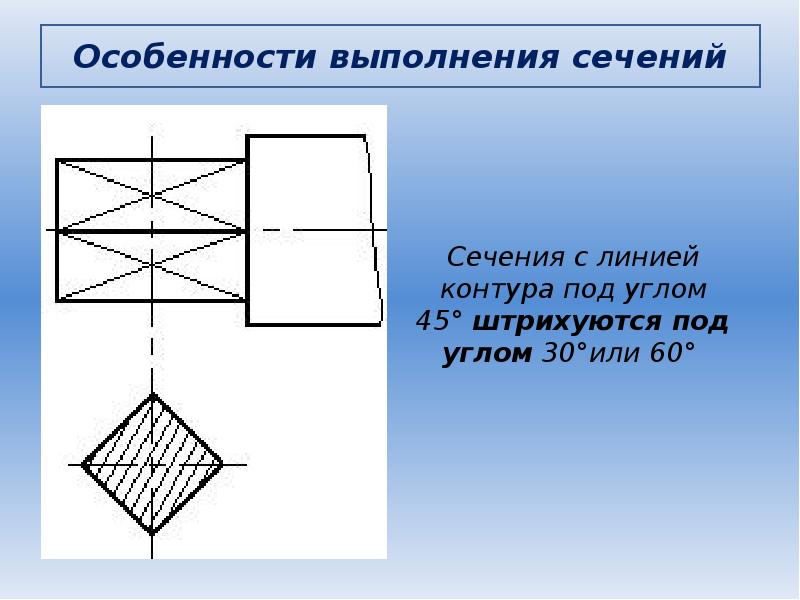

Особенности выполнения сечений

Слайд 15

Описание слайда:

Особенности выполнения сечений

Слайд 16

Описание слайда:

Особенности выполнения сечений

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Конструктивные элементы и их изображения

Слайд 19

Описание слайда:

Графическое обозначение материалов в сечениях

Слайд 20

Описание слайда:

Проверь себя: Что мы называем сечением? Для чего применяют сечения? Как обозначают сечения на чертеже? Линией какой толщины обводят вынесенное сечение? Линией какой толщины обводят наложенное сечение? Линией какой толщины обводят сечение в разрыве детали? Укажите правильно выполненное сечение.

Слайд 21

Описание слайда:

Укажите правильно выполненное сечение

Слайд 22

Описание слайда:

Список источников: Ботвинников А. Д., Виноградов В. Н., Вышнепольский И. С.Черчение: Учеб. для общеобразоват. учреждений [Текст]– М.: Астрель, 2013. – 221 с.: ил. Вышнепольский В. И. Рабочая тетрадь к учебнику «Черчение» А. Д. Ботвинникова, В. Н. Виноградова, И. С. Вышнепольского [Текст] - М.: АСТ: Астрель, 2013. – 79 с.: ил. Преображенская Н. Г. Черчение: сечения: рабочая тетрадь №5[Текст]/ Н. Г. Преображенская, И. Ю. Преображенская. – 3-е изд., с уточн. – М.: Вентана –Граф, 2014. – 64 с. Ларионова И. Ю. Черчение. Школьный интернет-учебник [Электронный ресурс]. Режим доступа: Дата обращения: 08.09.2015
