Слайд 1

Описание слайда:

Лекція 8 Щільність деревини

Слайд 2

Описание слайда:

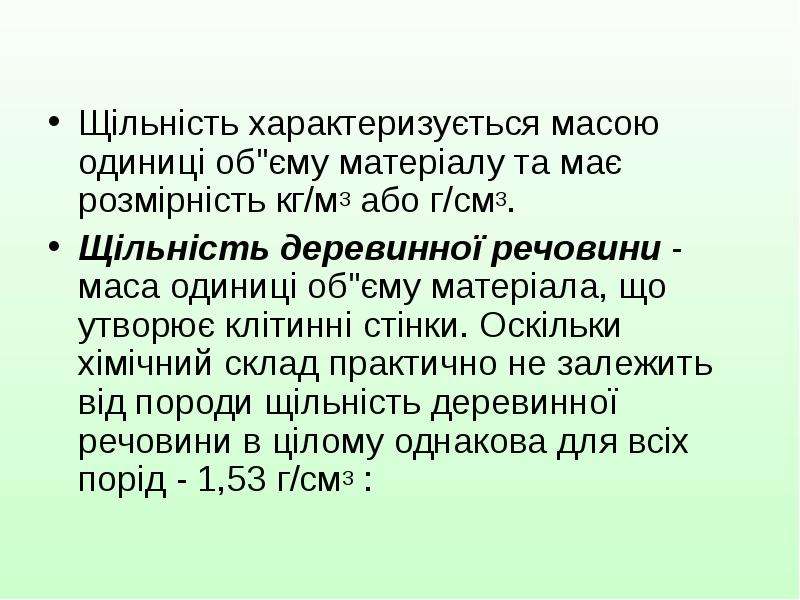

Щільність характеризується масою одиниці об"єму матеріалу та має розмірність кг/м3 або г/см3. Щільність характеризується масою одиниці об"єму матеріалу та має розмірність кг/м3 або г/см3. Щільність деревинної речовини - маса одиниці об"єму матеріала, що утворює клітинні стінки. Оскільки хімічний склад практично не залежить від породи щільність деревинної речовини в цілому однакова для всіх порід - 1,53 г/см3 :

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

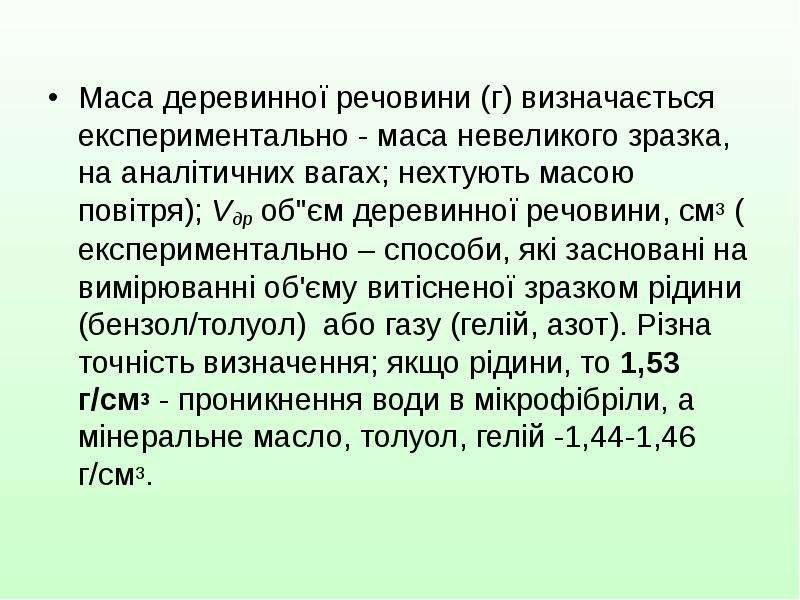

Маса деревинної речовини (г) визначається експериментально - маса невеликого зразка, на аналітичних вагах; нехтують масою повітря); Vдр об"єм деревинної речовини, см3 ( експериментально – способи, які засновані на вимірюванні об'єму витісненої зразком рідини (бензол/толуол) або газу (гелій, азот). Різна точність визначення; якщо рідини, то 1,53 г/см3 - проникнення води в мікрофібріли, а мінеральне масло, толуол, гелій -1,44-1,46 г/см3. Маса деревинної речовини (г) визначається експериментально - маса невеликого зразка, на аналітичних вагах; нехтують масою повітря); Vдр об"єм деревинної речовини, см3 ( експериментально – способи, які засновані на вимірюванні об'єму витісненої зразком рідини (бензол/толуол) або газу (гелій, азот). Різна точність визначення; якщо рідини, то 1,53 г/см3 - проникнення води в мікрофібріли, а мінеральне масло, толуол, гелій -1,44-1,46 г/см3.

Слайд 5

Описание слайда:

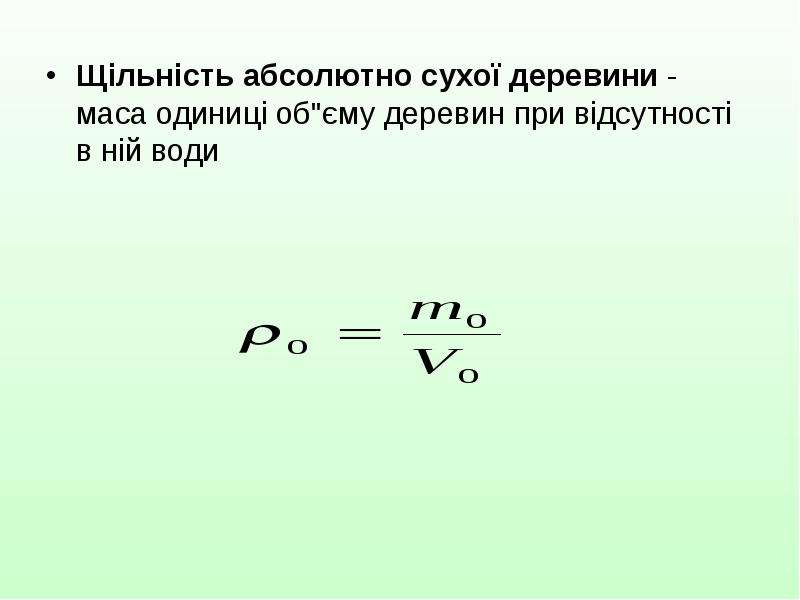

Щільність абсолютно сухої деревини - маса одиниці об"єму деревин при відсутності в ній води Щільність абсолютно сухої деревини - маса одиниці об"єму деревин при відсутності в ній води

Слайд 6

Описание слайда:

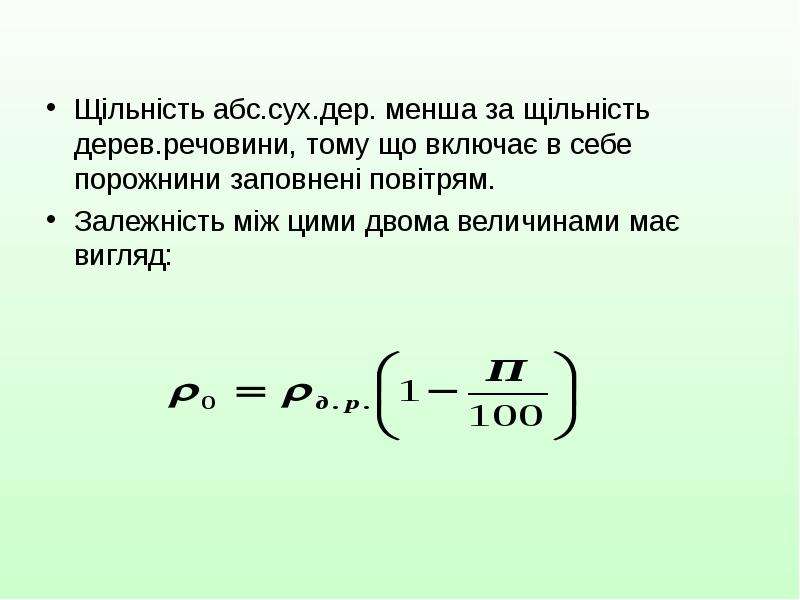

Щільність абс.сух.дер. менша за щільність дерев.речовини, тому що включає в себе порожнини заповнені повітрям. Щільність абс.сух.дер. менша за щільність дерев.речовини, тому що включає в себе порожнини заповнені повітрям. Залежність між цими двома величинами має вигляд:

Слайд 7

Описание слайда:

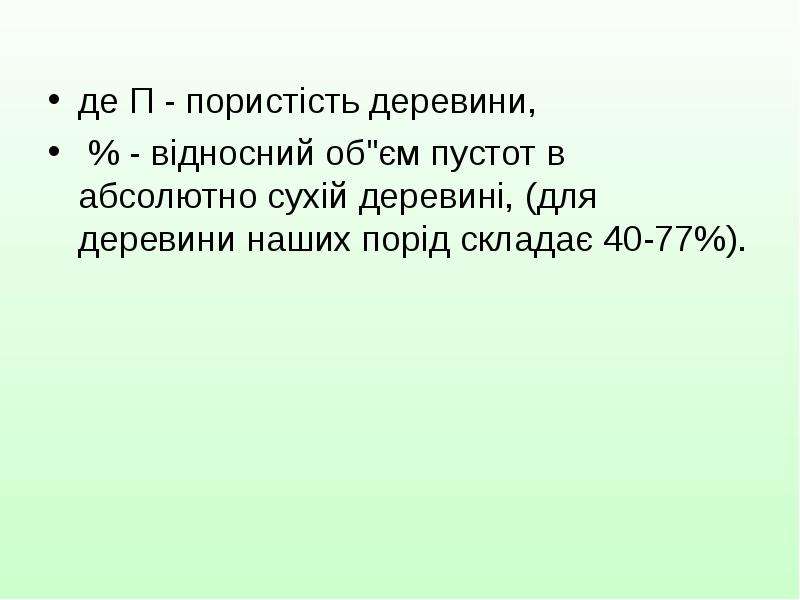

де П - пористість деревини, де П - пористість деревини, % - відносний об"єм пустот в абсолютно сухій деревині, (для деревини наших порід складає 40-77%).

Слайд 8

Описание слайда:

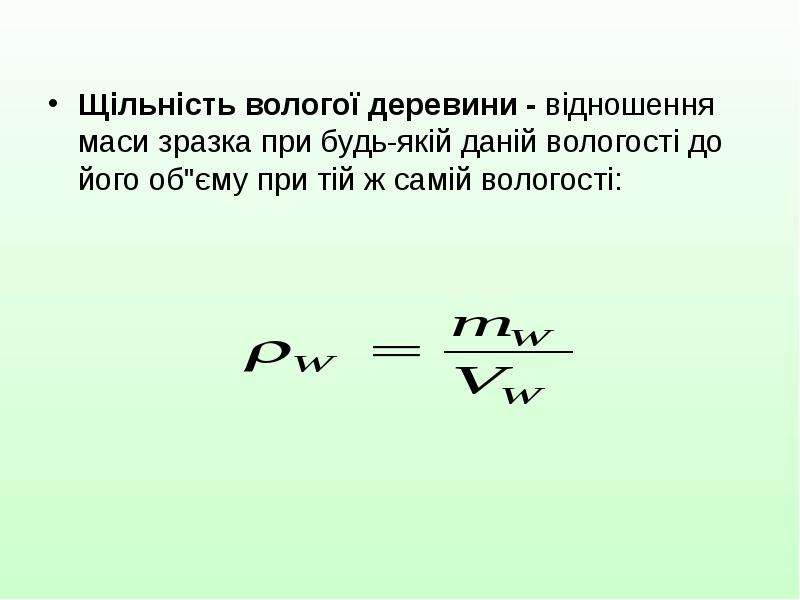

Щільність вологої деревини - відношення маси зразка при будь-якій даній вологості до його об"єму при тій ж самій вологості: Щільність вологої деревини - відношення маси зразка при будь-якій даній вологості до його об"єму при тій ж самій вологості:

Слайд 9

Описание слайда:

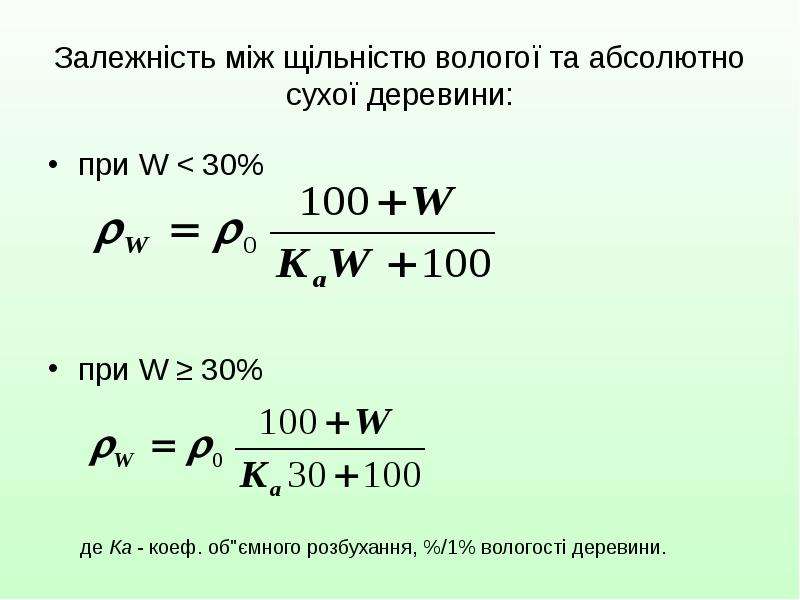

Залежність між щільністю вологої та абсолютно сухої деревини: при W < 30%

Слайд 10

Описание слайда:

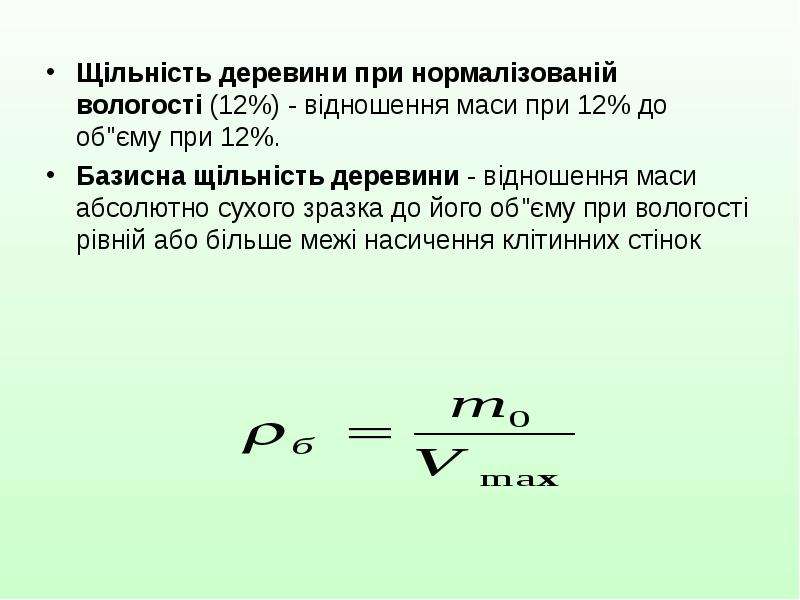

Щільність деревини при нормалізованій вологості (12%) - відношення маси при 12% до об"єму при 12%. Щільність деревини при нормалізованій вологості (12%) - відношення маси при 12% до об"єму при 12%. Базисна щільність деревини - відношення маси абсолютно сухого зразка до його об"єму при вологості рівній або більше межі насичення клітинних стінок

Слайд 11

Описание слайда:

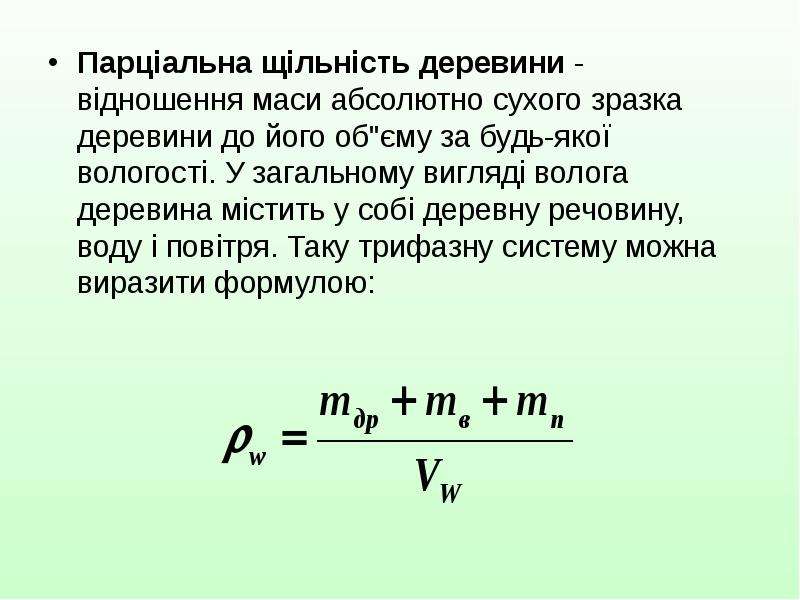

Парціальна щільність деревини - відношення маси абсолютно сухого зразка деревини до його об"єму за будь-якої вологості. У загальному вигляді волога деревина містить у собі деревну речовину, воду і повітря. Таку трифазну систему можна виразити формулою: Парціальна щільність деревини - відношення маси абсолютно сухого зразка деревини до його об"єму за будь-якої вологості. У загальному вигляді волога деревина містить у собі деревну речовину, воду і повітря. Таку трифазну систему можна виразити формулою:

Слайд 12

Описание слайда:

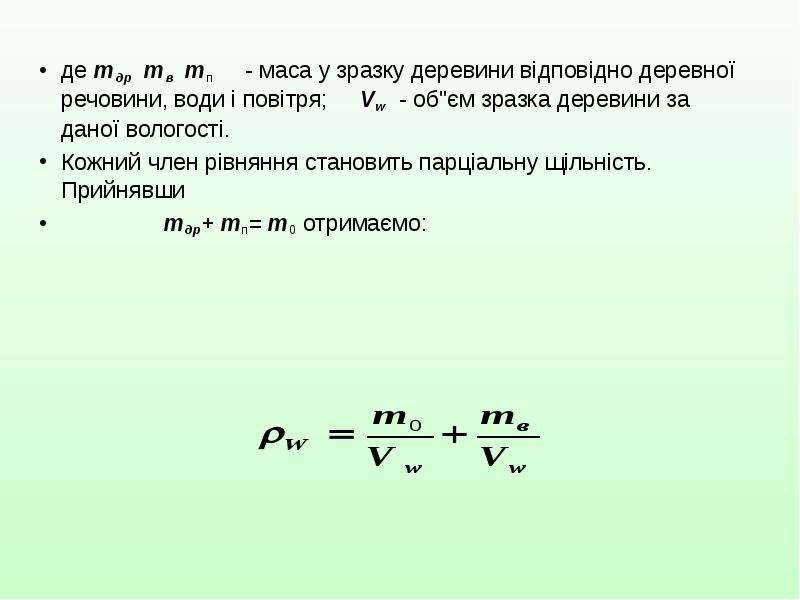

де mдр mв mп - маса у зразку деревини відповідно деревної речовини, води і повітря; Vw - об"єм зразка деревини за даної вологості. де mдр mв mп - маса у зразку деревини відповідно деревної речовини, води і повітря; Vw - об"єм зразка деревини за даної вологості. Кожний член рівняння становить парціальну щільність. Прийнявши mдр+ mп= m0 отримаємо:

Слайд 13

Описание слайда:

Перший член характеризує масу сухої деревини в одиниці об"єму вологої (0

Слайд 14

Описание слайда:

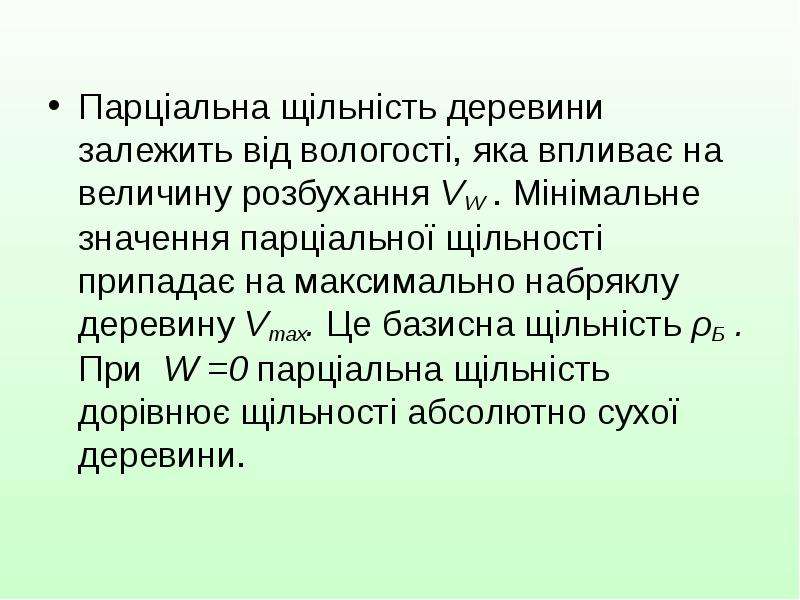

Парціальна щільність деревини залежить від вологості, яка впливає на величину розбухання VW . Мінімальне значення парціальної щільності припадає на максимально набряклу деревину Vтах. Це базисна щільність ρБ . При W =0 парціальна щільність дорівнює щільності абсолютно сухої деревини. Парціальна щільність деревини залежить від вологості, яка впливає на величину розбухання VW . Мінімальне значення парціальної щільності припадає на максимально набряклу деревину Vтах. Це базисна щільність ρБ . При W =0 парціальна щільність дорівнює щільності абсолютно сухої деревини.

Слайд 15

Описание слайда:

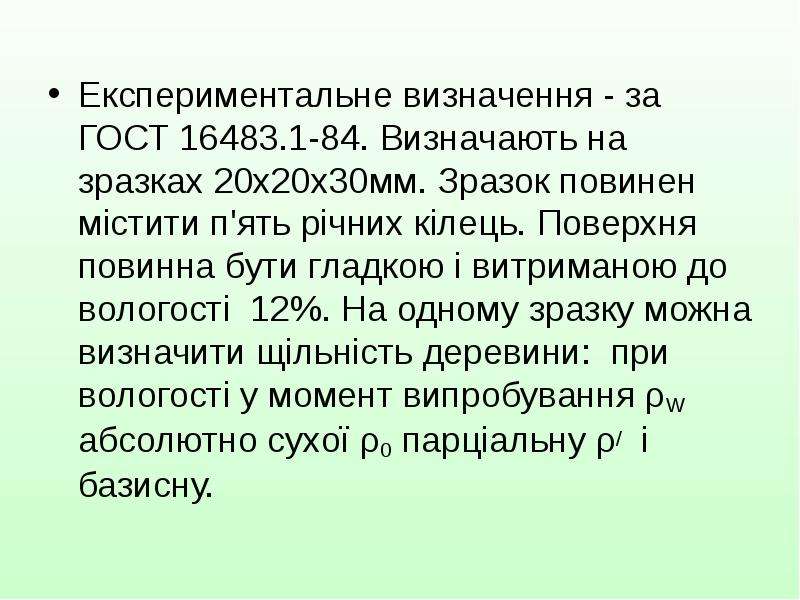

Експериментальне визначення - за ГОСТ 16483.1-84. Визначають на зразках 20х20х30мм. Зразок повинен містити п'ять річних кілець. Поверхня повинна бути гладкою і витриманою до вологості 12%. На одному зразку можна визначити щільність деревини: при вологості у момент випробування ρW абсолютно сухої ρ0 парціальну ρ/ і базисну. Експериментальне визначення - за ГОСТ 16483.1-84. Визначають на зразках 20х20х30мм. Зразок повинен містити п'ять річних кілець. Поверхня повинна бути гладкою і витриманою до вологості 12%. На одному зразку можна визначити щільність деревини: при вологості у момент випробування ρW абсолютно сухої ρ0 парціальну ρ/ і базисну.

Слайд 16

Описание слайда:

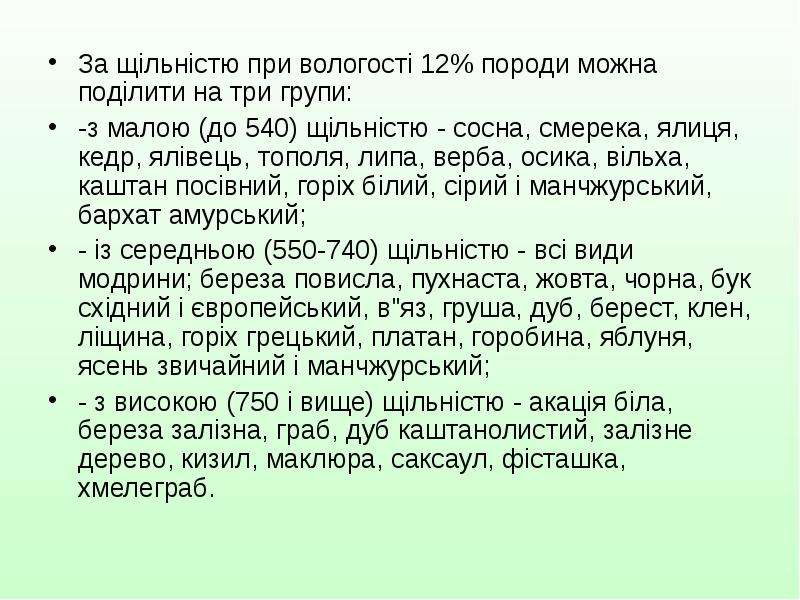

За щільністю при вологості 12% породи можна поділити на три групи: За щільністю при вологості 12% породи можна поділити на три групи: -з малою (до 540) щільністю - сосна, смерека, ялиця, кедр, ялівець, тополя, липа, верба, осика, вільха, каштан посівний, горіх білий, сірий і манчжурський, бархат амурський; - із середньою (550-740) щільністю - всі види модрини; береза повисла, пухнаста, жовта, чорна, бук східний і європейський, в"яз, груша, дуб, берест, клен, ліщина, горіх грецький, платан, горобина, яблуня, ясень звичайний і манчжурський; - з високою (750 і вище) щільністю - акація біла, береза залізна, граб, дуб каштанолистий, залізне дерево, кизил, маклюра, саксаул, фісташка, хмелеграб.

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

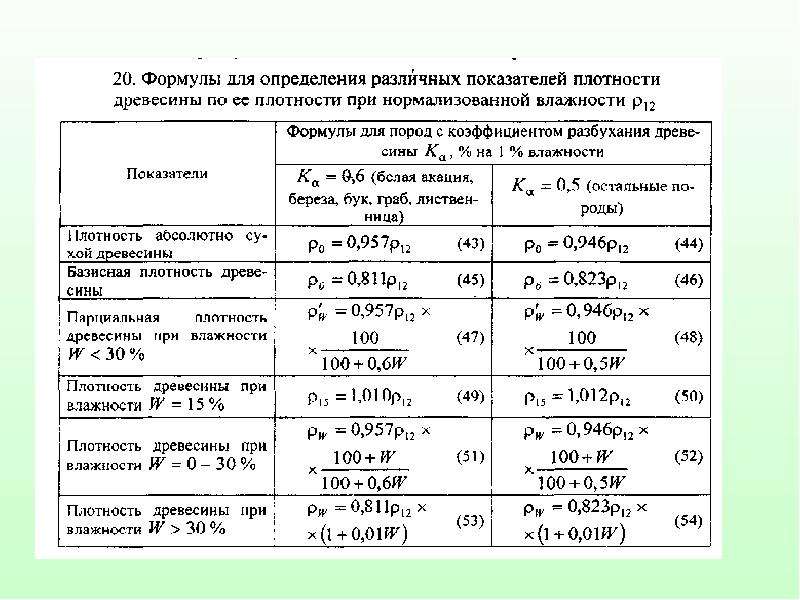

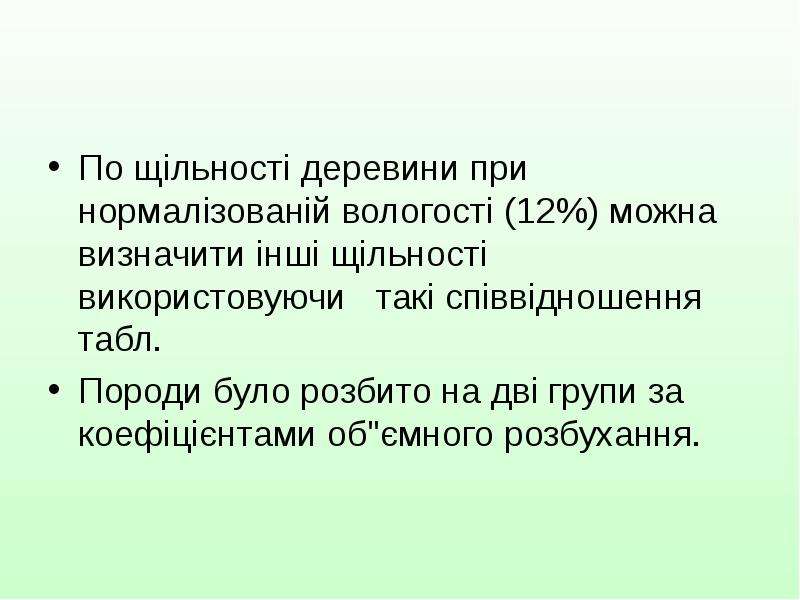

По щільності деревини при нормалізованій вологості (12%) можна визначити інші щільності використовуючи такі співвідношення табл. По щільності деревини при нормалізованій вологості (12%) можна визначити інші щільності використовуючи такі співвідношення табл. Породи було розбито на дві групи за коефіцієнтами об"ємного розбухання.

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

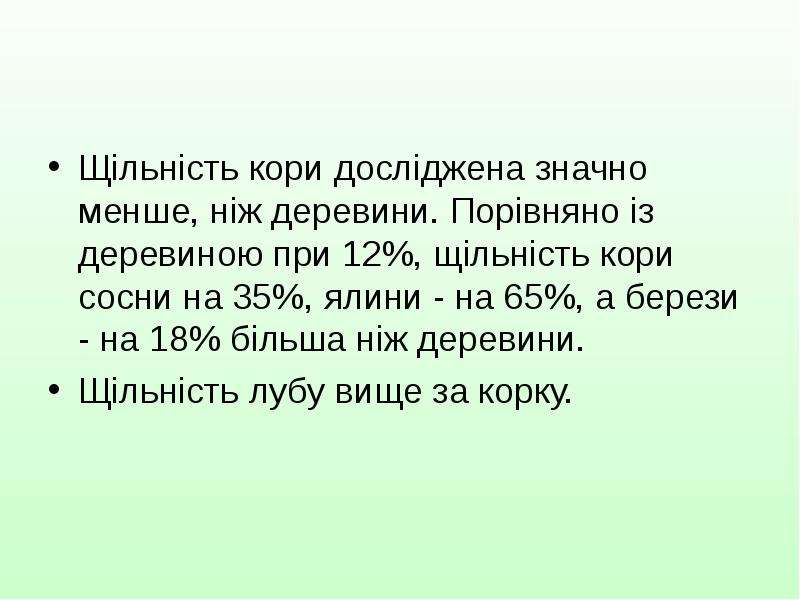

Щільність кори досліджена значно менше, ніж деревини. Порівняно із деревиною при 12%, щільність кори сосни на 35%, ялини - на 65%, а берези - на 18% більша ніж деревини. Щільність кори досліджена значно менше, ніж деревини. Порівняно із деревиною при 12%, щільність кори сосни на 35%, ялини - на 65%, а берези - на 18% більша ніж деревини. Щільність лубу вище за корку.
