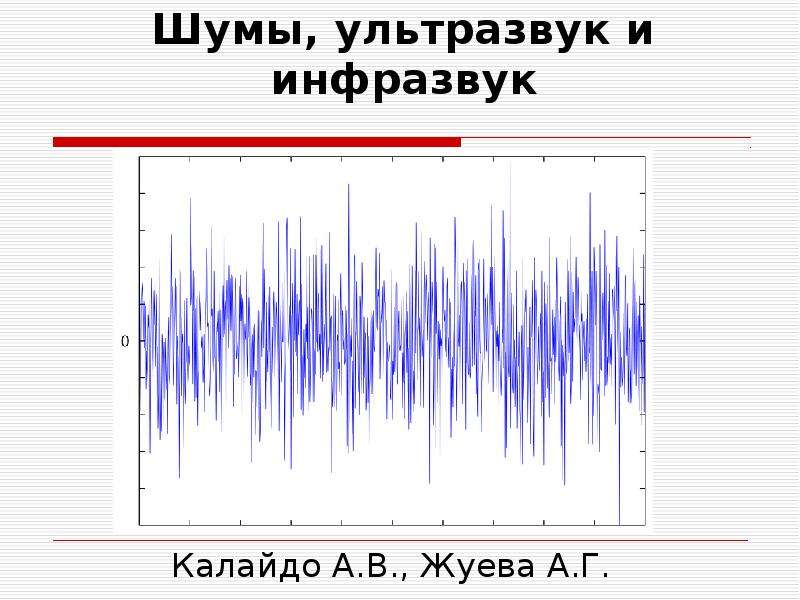

Слайд 1


Шумы, ультразвук и инфразвук Калайдо А.В., Жуева А.Г.
Описание слайда:
Шумы, ультразвук и инфразвук Калайдо А.В., Жуева А.Г.

Слайд 2


Общие определения Шум – механическая волна акустического диапазона, вызванная колебаниями твердых, жидких или газообразных тел. Воздействие шума на работника: ослабление внимания и развитие усталости; снижение работоспособности; повышение вероятности несчастных случаев.
Описание слайда:
Общие определения Шум – механическая волна акустического диапазона, вызванная колебаниями твердых, жидких или газообразных тел. Воздействие шума на работника: ослабление внимания и развитие усталости; снижение работоспособности; повышение вероятности несчастных случаев.

Слайд 3


Физические характеристики шумов
Описание слайда:
Физические характеристики шумов

Слайд 4


Физические характеристики шумов Частота f, Гц – количество колебаний упругой среды за единицу времени. Колебания по честоте подразделяются на инфразвуковые (0...16 Гц), шумы (16... 20000 Гц) и ультразвуковые (более 20 000 Гц). Шумы по частоте делятся на низкочастотные (16...350 Гц), средне-частотные (350...800 Гц) и высокочастотные (свыше 800 Гц).
Описание слайда:
Физические характеристики шумов Частота f, Гц – количество колебаний упругой среды за единицу времени. Колебания по честоте подразделяются на инфразвуковые (0...16 Гц), шумы (16... 20000 Гц) и ультразвуковые (более 20 000 Гц). Шумы по частоте делятся на низкочастотные (16...350 Гц), средне-частотные (350...800 Гц) и высокочастотные (свыше 800 Гц).

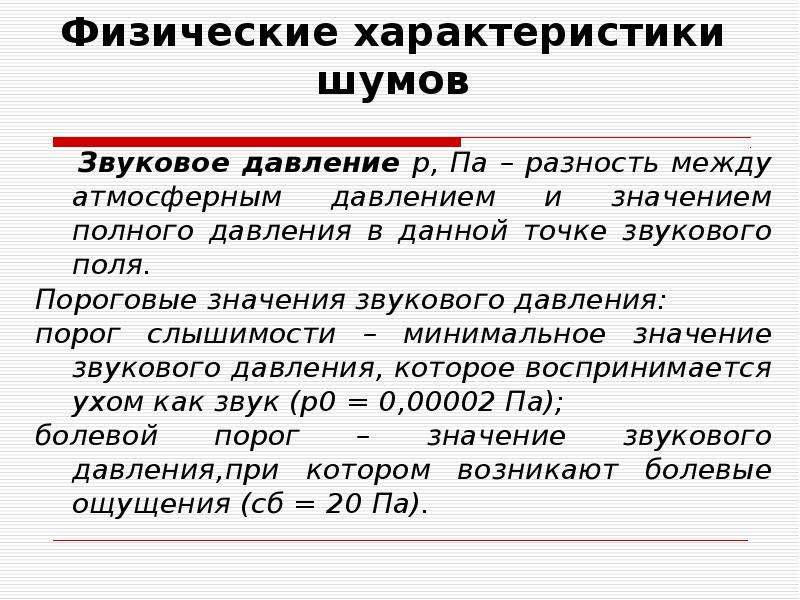

Слайд 5


Физические характеристики шумов Звуковое давление р, Па – разность между атмосферным давлением и значением полного давления в данной точке звукового поля. Пороговые значения звукового давления: порог слышимости – минимальное значение звукового давления, которое воспринимается ухом как звук (р0 = 0,00002 Па); болевой порог – значение звукового давления,при котором возникают болевые ощущения (сб = 20 Па).
Описание слайда:
Физические характеристики шумов Звуковое давление р, Па – разность между атмосферным давлением и значением полного давления в данной точке звукового поля. Пороговые значения звукового давления: порог слышимости – минимальное значение звукового давления, которое воспринимается ухом как звук (р0 = 0,00002 Па); болевой порог – значение звукового давления,при котором возникают болевые ощущения (сб = 20 Па).

Слайд 6


Кривые одинаковой громкости
Описание слайда:
Кривые одинаковой громкости

Слайд 7


Физические характеристики шумов Сила звука L, дБ- поток звуковой энергии в единицу времени на единицу площади поверхности ,перпендикулярной направлению распространения волны. Человек воспринимает звуковые колебания в диапазоне 0…14 дБ, причем изменение силы звука меньше, чем на 1 дБ не ощущается.
Описание слайда:
Физические характеристики шумов Сила звука L, дБ- поток звуковой энергии в единицу времени на единицу площади поверхности ,перпендикулярной направлению распространения волны. Человек воспринимает звуковые колебания в диапазоне 0…14 дБ, причем изменение силы звука меньше, чем на 1 дБ не ощущается.

Слайд 8


Классификация шумов
Описание слайда:
Классификация шумов

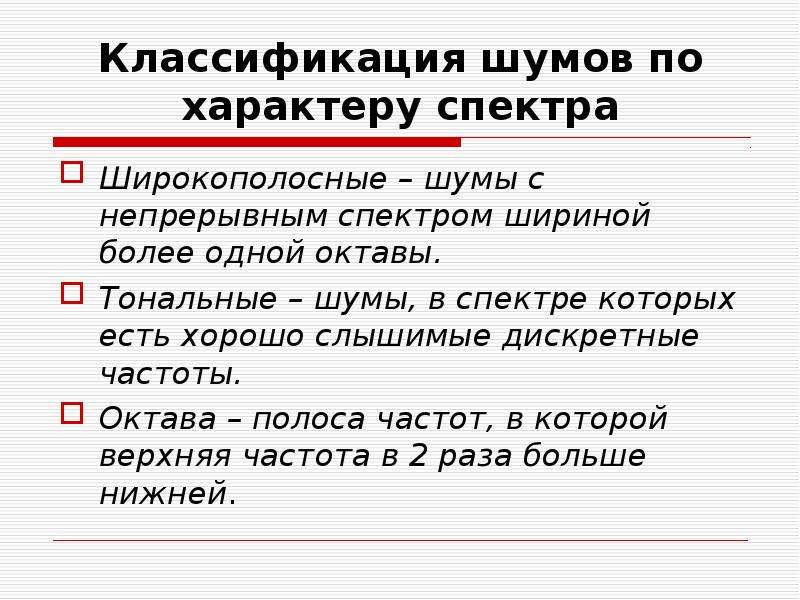

Слайд 9


Классификация шумов по характеру спектра Широкополосные – шумы с непрерывным спектром шириной более одной октавы. Тональные – шумы, в спектре которых есть хорошо слышимые дискретные частоты. Октава – полоса частот, в которой верхняя частота в 2 раза больше нижней.
Описание слайда:
Классификация шумов по характеру спектра Широкополосные – шумы с непрерывным спектром шириной более одной октавы. Тональные – шумы, в спектре которых есть хорошо слышимые дискретные частоты. Октава – полоса частот, в которой верхняя частота в 2 раза больше нижней.

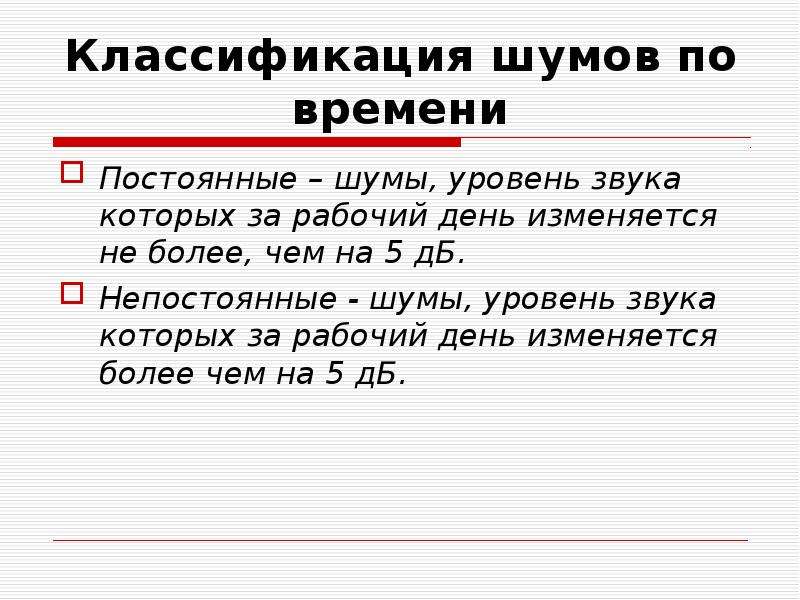

Слайд 10


Классификация шумов по времени Постоянные – шумы, уровень звука которых за рабочий день изменяется не более, чем на 5 дБ. Непостоянные - шумы, уровень звука которых за рабочий день изменяется более чем на 5 дБ.
Описание слайда:
Классификация шумов по времени Постоянные – шумы, уровень звука которых за рабочий день изменяется не более, чем на 5 дБ. Непостоянные - шумы, уровень звука которых за рабочий день изменяется более чем на 5 дБ.

Слайд 11


Классификация шумов по времени
Описание слайда:
Классификация шумов по времени

Слайд 12


Классификация непостоянных шумов Колеблющиеся во времени – уровень звука непрерывно изменяется во времени. Прерывистые – уровень звука изменяется ступенчато, причем длительность интервалов постоянного уровня составляет 1 с и более. Импульсные – один или несколько звуковых сигналов длительностью менее 1 с.
Описание слайда:
Классификация непостоянных шумов Колеблющиеся во времени – уровень звука непрерывно изменяется во времени. Прерывистые – уровень звука изменяется ступенчато, причем длительность интервалов постоянного уровня составляет 1 с и более. Импульсные – один или несколько звуковых сигналов длительностью менее 1 с.

Слайд 13


Нормирование шумов Нормирование шумов выполняется: - по предельным спектрам шума – основной метод, при котором сила звука нормируется отдельно для каждой полосы частот; - измерением уровня звука в дБА – по шкале А шумомера, которая имитирует чувствительность уха к шумам различной громкости. Используется для ориентировочной оценки постоянного и непостоянного шума.
Описание слайда:
Нормирование шумов Нормирование шумов выполняется: - по предельным спектрам шума – основной метод, при котором сила звука нормируется отдельно для каждой полосы частот; - измерением уровня звука в дБА – по шкале А шумомера, которая имитирует чувствительность уха к шумам различной громкости. Используется для ориентировочной оценки постоянного и непостоянного шума.

Слайд 14


Нормы шумов в помещениях
Описание слайда:
Нормы шумов в помещениях

Слайд 15


Опасные уровни шума 110 дБ – приводит к звуковому опьянения с последующим разрушением тканей различных органов человека. 135 дБ запрещается даже кратковременное пребывание в зоне действия без средств индивидуальной защиты. 155 дБ – вызывает ожоги. 180 дБ – приводит к смерти.
Описание слайда:
Опасные уровни шума 110 дБ – приводит к звуковому опьянения с последующим разрушением тканей различных органов человека. 135 дБ запрещается даже кратковременное пребывание в зоне действия без средств индивидуальной защиты. 155 дБ – вызывает ожоги. 180 дБ – приводит к смерти.

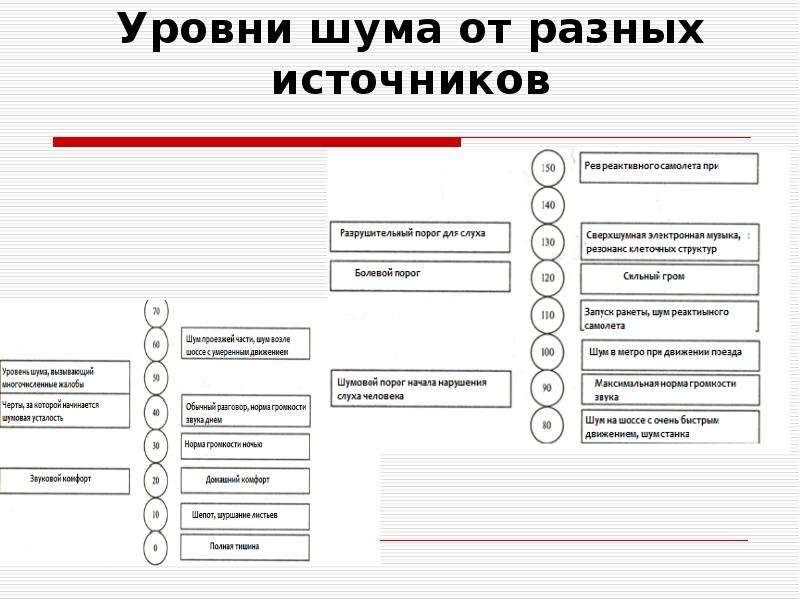

Слайд 16


Уровни шума от разных источников
Описание слайда:
Уровни шума от разных источников

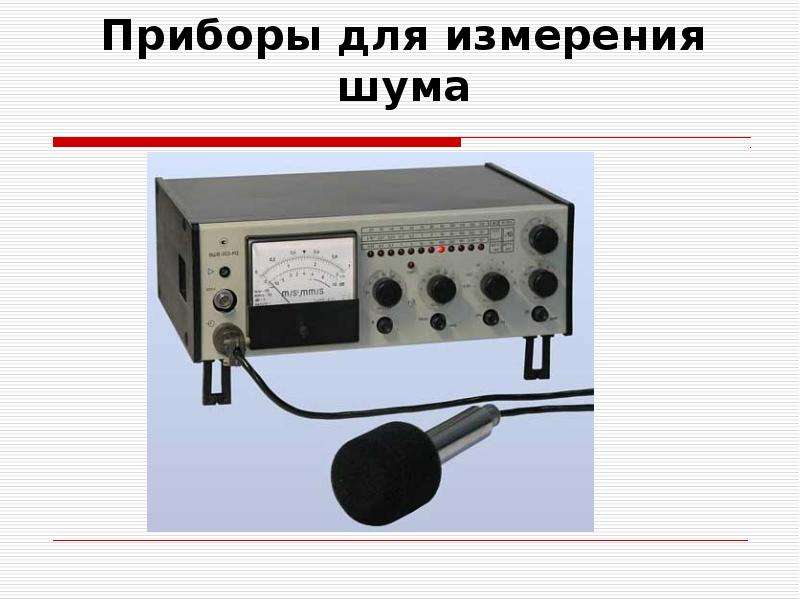

Слайд 17


Приборы для измерения шума
Описание слайда:
Приборы для измерения шума

Слайд 18


Мероприятия по защите от шума
Описание слайда:
Мероприятия по защите от шума

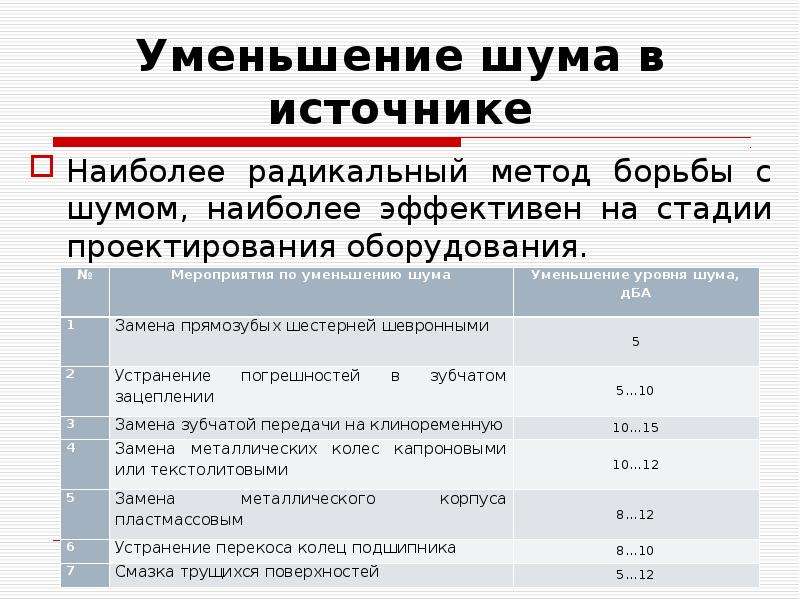

Слайд 19


Уменьшение шума в источнике Наиболее радикальный метод борьбы с шумом, наиболее эффективен на стадии проектирования оборудования.
Описание слайда:
Уменьшение шума в источнике Наиболее радикальный метод борьбы с шумом, наиболее эффективен на стадии проектирования оборудования.

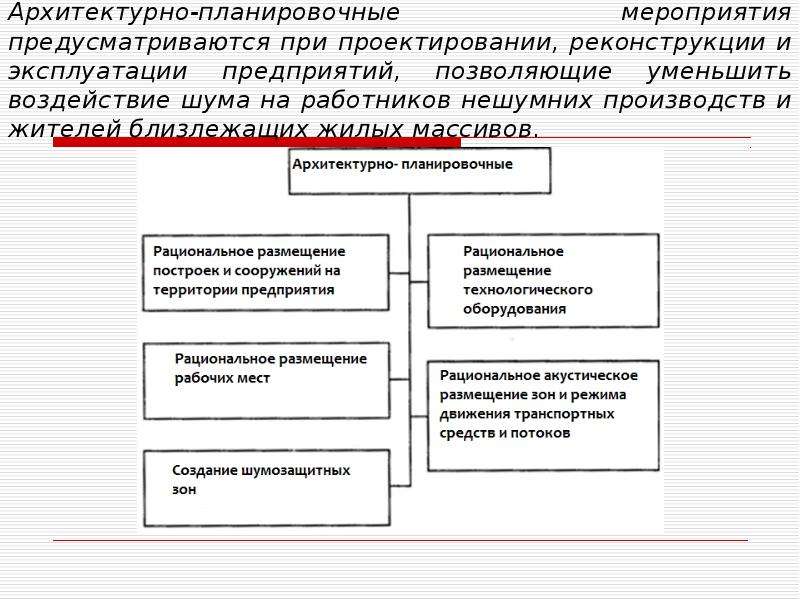

Слайд 20


Архитектурно-планировочные мероприятия предусматриваются при проектировании, реконструкции и эксплуатации предприятий, позволяющие уменьшить воздействие шума на работников нешумних производств и жителей близлежащих жилых массивов.
Описание слайда:
Архитектурно-планировочные мероприятия предусматриваются при проектировании, реконструкции и эксплуатации предприятий, позволяющие уменьшить воздействие шума на работников нешумних производств и жителей близлежащих жилых массивов.

Слайд 21


Акустические средства
Описание слайда:
Акустические средства

Слайд 22


Звукоизоляция источников шума
Описание слайда:
Звукоизоляция источников шума

Слайд 23


Экранирование шума Применяется в тех случаях, когда другие методы малоэффективны или технически или экономически нецелесообразны. Заключается в создании звуковой тени на пути распространения звуковых волн. 1 – источник шума; 2 – экран; 3 – звуковая тень; 4 – рабочее место.
Описание слайда:
Экранирование шума Применяется в тех случаях, когда другие методы малоэффективны или технически или экономически нецелесообразны. Заключается в создании звуковой тени на пути распространения звуковых волн. 1 – источник шума; 2 – экран; 3 – звуковая тень; 4 – рабочее место.

Слайд 24


Акустические экраны устанавливаются между источником шума и рабочим местом и являются препятствием на пути прямого шума. Плоский экран Объемний экран 1 – источник шума; 2 – рабочее место; 3 – смотровое окно
Описание слайда:
Акустические экраны устанавливаются между источником шума и рабочим местом и являются препятствием на пути прямого шума. Плоский экран Объемний экран 1 – источник шума; 2 – рабочее место; 3 – смотровое окно

Слайд 25


Звукопоглощение Звукопоглощение – процесс уменьшения интенсивности шума через потерю энергии колебательного движения частиц воздуха в порах звукопоглощающего материала. Коэффициент звукопоглощения – отношение поглощенной поверхностью энергии к полной энергии звуковой волны Для поглощающих материалов α 0,2.
Описание слайда:
Звукопоглощение Звукопоглощение – процесс уменьшения интенсивности шума через потерю энергии колебательного движения частиц воздуха в порах звукопоглощающего материала. Коэффициент звукопоглощения – отношение поглощенной поверхностью энергии к полной энергии звуковой волны Для поглощающих материалов α 0,2.

Слайд 26


Звукопоглотительная облицовка Уменьшение энергии отраженных звуковых волн путем акустической облицовки стен и потолка помещений шумных производств.
Описание слайда:
Звукопоглотительная облицовка Уменьшение энергии отраженных звуковых волн путем акустической облицовки стен и потолка помещений шумных производств.

Слайд 27


Типы звукопоглотителей Строительные материалы – должны иметь пористую структуру с порами, открытыми со стороны звуковой волны, что имеют больше соединений между собой. Искусственные – размещаются в зонах концентрации звуковых волн, имеющие форму шара, куба, ромба или пирамиды и изготавливаются из перфорированных листов картона, пластмассы или металла, покрытого изнутри звукопоглощающим материалом.
Описание слайда:
Типы звукопоглотителей Строительные материалы – должны иметь пористую структуру с порами, открытыми со стороны звуковой волны, что имеют больше соединений между собой. Искусственные – размещаются в зонах концентрации звуковых волн, имеющие форму шара, куба, ромба или пирамиды и изготавливаются из перфорированных листов картона, пластмассы или металла, покрытого изнутри звукопоглощающим материалом.

Слайд 28


Искусственные поглотители и их размещение 1 – источник шума; 1 – перфорированный корпус 2 – звукопоглотитель 2 – поглотительный материал
Описание слайда:
Искусственные поглотители и их размещение 1 – источник шума; 1 – перфорированный корпус 2 – звукопоглотитель 2 – поглотительный материал

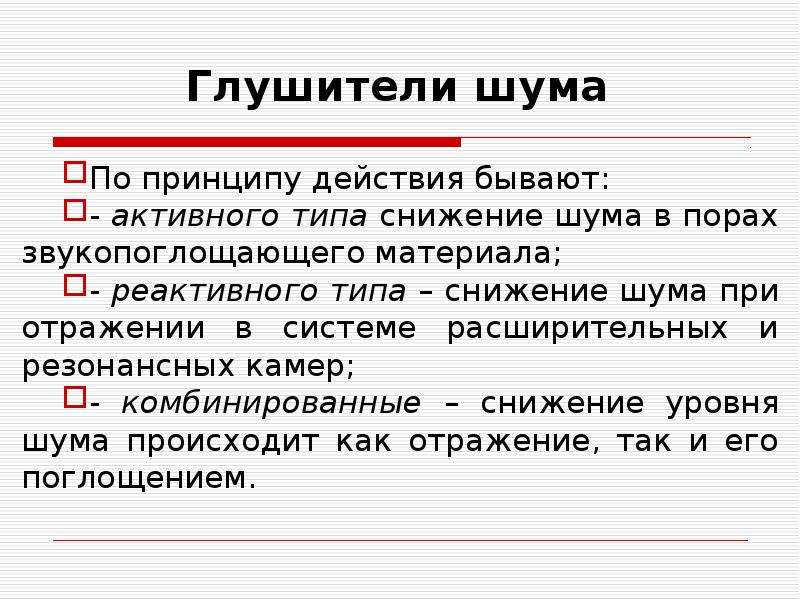

Слайд 29


Глушители шума По принципу действия бывают: - активного типа снижение шума в порах звукопоглощающего материала; - реактивного типа – снижение шума при отражении в системе расширительных и резонансных камер; - комбинированные – снижение уровня шума происходит как отражение, так и его поглощением.
Описание слайда:
Глушители шума По принципу действия бывают: - активного типа снижение шума в порах звукопоглощающего материала; - реактивного типа – снижение шума при отражении в системе расширительных и резонансных камер; - комбинированные – снижение уровня шума происходит как отражение, так и его поглощением.

Слайд 30


Индивидуальные средства защиты от шума Предназначены для защиты отдельного работника от воздействия шума. К индивидуальным средствам относятся протишумний одежду и каски, внутренние наушники, вставляемые в ухо, и внешние наушники, которые закрывают ухо полностью. При уровне шума более 120 дБ наушники не дают необходимого ослабления шума..
Описание слайда:
Индивидуальные средства защиты от шума Предназначены для защиты отдельного работника от воздействия шума. К индивидуальным средствам относятся протишумний одежду и каски, внутренние наушники, вставляемые в ухо, и внешние наушники, которые закрывают ухо полностью. При уровне шума более 120 дБ наушники не дают необходимого ослабления шума..

Слайд 31


Инфразвук Колебания в упругой среде, распространяющиеся с частотой менее 20 Гц. Источники инфразвука – тихоходные массивные установки и механизмы. Воздействие на организм – воспринимается как физическая нагрузка, действует на психику, при частоте 7 Гц является наиболее опасным. Методы борьбы с инфразвуком повышение цикличности оборудования и жесткости колеблющихся конструкций.
Описание слайда:
Инфразвук Колебания в упругой среде, распространяющиеся с частотой менее 20 Гц. Источники инфразвука – тихоходные массивные установки и механизмы. Воздействие на организм – воспринимается как физическая нагрузка, действует на психику, при частоте 7 Гц является наиболее опасным. Методы борьбы с инфразвуком повышение цикличности оборудования и жесткости колеблющихся конструкций.

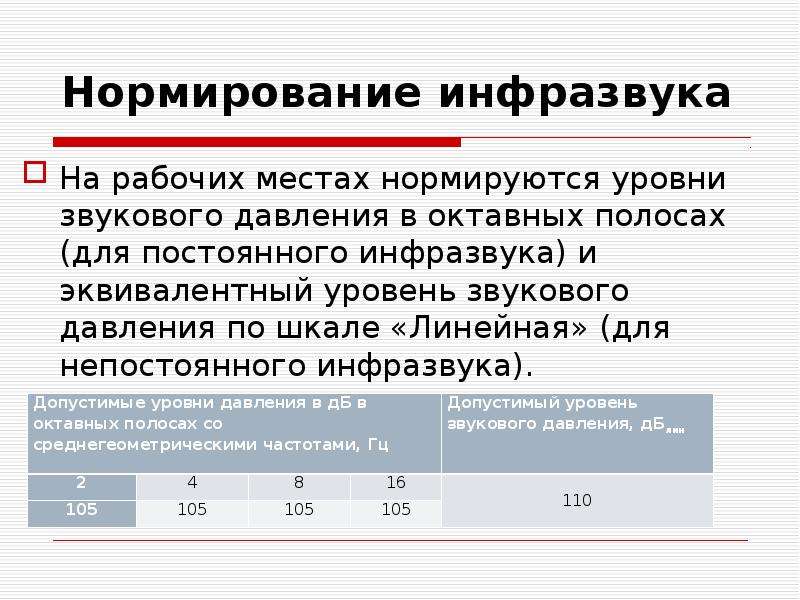

Слайд 32


Нормирование инфразвука На рабочих местах нормируются уровни звукового давления в октавных полосах (для постоянного инфразвука) и эквивалентный уровень звукового давления по шкале «Линейная» (для непостоянного инфразвука).
Описание слайда:
Нормирование инфразвука На рабочих местах нормируются уровни звукового давления в октавных полосах (для постоянного инфразвука) и эквивалентный уровень звукового давления по шкале «Линейная» (для непостоянного инфразвука).

Слайд 33


Ультразвук Колебания с частотой больше 20 000 Гц, передаваемых воздушным или контактным путем. Подразделяется на низкочастотный (до 105 Гц) и высокочастотный (105...109 Гц), который передается только контактным путем. Вызывает головную боль, общую усталость, расстройства сердечно-сосудистой и нервной систем.
Описание слайда:
Ультразвук Колебания с частотой больше 20 000 Гц, передаваемых воздушным или контактным путем. Подразделяется на низкочастотный (до 105 Гц) и высокочастотный (105...109 Гц), который передается только контактным путем. Вызывает головную боль, общую усталость, расстройства сердечно-сосудистой и нервной систем.

Слайд 34


Нормирования ультразвука Методы защиты – повышение рабочих частот оборудования и использование средств звукоизоляции. Для защиты от контактного инфразвука применяют специальные инструменты с резиновым слоем.
Описание слайда:
Нормирования ультразвука Методы защиты – повышение рабочих частот оборудования и использование средств звукоизоляции. Для защиты от контактного инфразвука применяют специальные инструменты с резиновым слоем.
