Слайд 1

Описание слайда:

Ультразвуковые технологии

Слайд 2

Описание слайда:

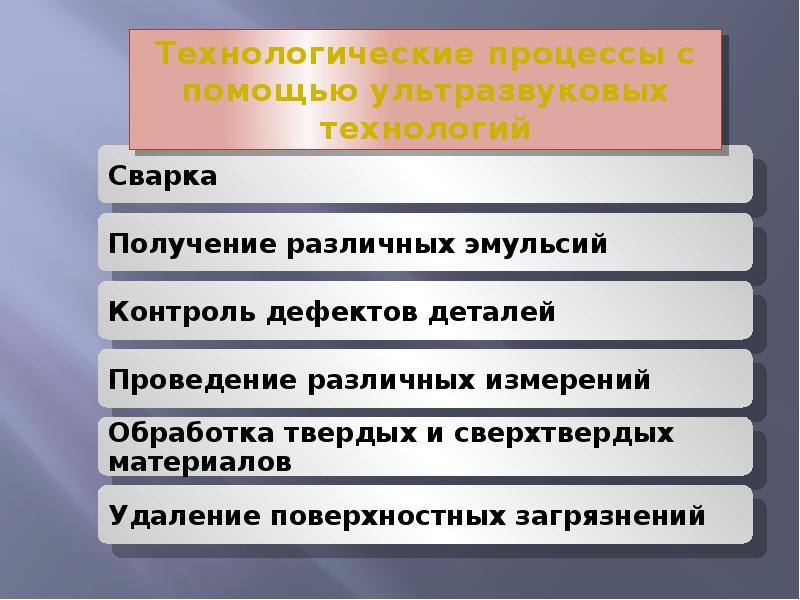

Виды Ультразвуковая размерная обработка, ультразвуковая сварка, ультразвуковая очистка, ультразвуковая дефектоскопия

Слайд 3

Описание слайда:

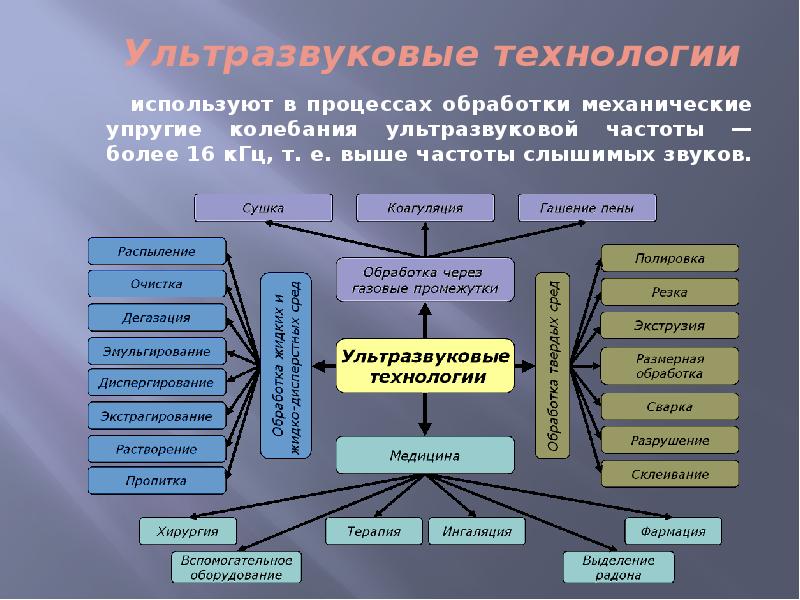

Ультразвуковые технологии используют в процессах обработки механические упругие колебания ультразвуковой частоты — более 16 кГц, т. е. выше частоты слышимых звуков.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Ультразвуковая размерная обработка — это направленное разрушение твердых и хрупких материалов, производимое с помощью колеблющегося с ультразвуковой частотой инструмента и суспензии абразивного порошка, вводимой в зазор между торцом инструмента и изделием. Ультразвуковая обработка используется в основном для изготовления отверстий и полостей разнообразного профиля в труднообрабатываемых материалах.

Слайд 6

Описание слайда:

Станки для ультразвуковой обработки

Слайд 7

Описание слайда:

Ультразвуковая обработка и свойства материалов Ультразвуковой обработке хорошо поддаются хрупкие материалы (стекло, твердые сплавы и т. п.) с малой пластичностью, частицы которых скалываются под ударами абразивных зерен. Вязкие материалы (незакаленная сталь, латунь) плохо обрабатываются ультразвуковым способом, так как в этом случае сколов не происходит — зерна вдавливаются в обрабатываемый материал.

Слайд 8

Описание слайда:

Область применения Ультразвуковая размерная обработка широко применяется: для гравирования и маркирования, для изготовления штампов (из твердосплавных материалов), ячеек «памяти» полупроводниковых приборов (из феррита, кристаллов кремния и германия), фасонных изделий из камня, стекла, ювелирных изделий и т. д.

Слайд 9

Описание слайда:

Ультразвуковая очистка Для проведения ультразвуковой очистки колебания подводятся непосредственно к поверхности очищаемого изделий, погруженного в жидкость. Эффект очистки достигается за счет явления кавитации.

Слайд 10

Описание слайда:

Явление кавитации Суть: Ультразвуковые волны, распространяющиеся в жидкой среде, создают в ней зоны разряжения и повышенного давления. В зонах разряжения жидкость переходит в газообразное состояние — в ней появляются пузырьки. Попав в зону с повышенным давлением, эти пузырьки схлопываются . При этом молекулы жидкости устремляются в направлении к центру лопнувшего пузырька со скоростью, в 1000 раз большей скорости звука. Происходит выделение накопленной энергии в микроскопическом объеме —микровзрыв. Если такой процесс протекает вблизи обрабатываемой поверхности, то энергия микровзрыва отделяет часть молекул от поверхности твердого тела.

Слайд 11

Описание слайда:

Мойка в ультразвуке – это эффективный метод промышленной очистки деталей и агрегатов на производстве

Слайд 12

Описание слайда:

Область применения Очистку с наложением ультразвука наиболее целесообразно применять при удалении загрязнений из труднодоступных полостей, углублений и каналов небольших размеров, при очистке мелких деталей сложной конфигурации, оптических изделий и др.

Слайд 13

Описание слайда:

Ультразвуковая сварка Позволяет сваривать тонкие и ультратонкие детали, химически активные металлы и сплавы, разнородные металлы, металлы с керамикой, покрытые пленкой детали, пластмассы.

Слайд 14

Описание слайда:

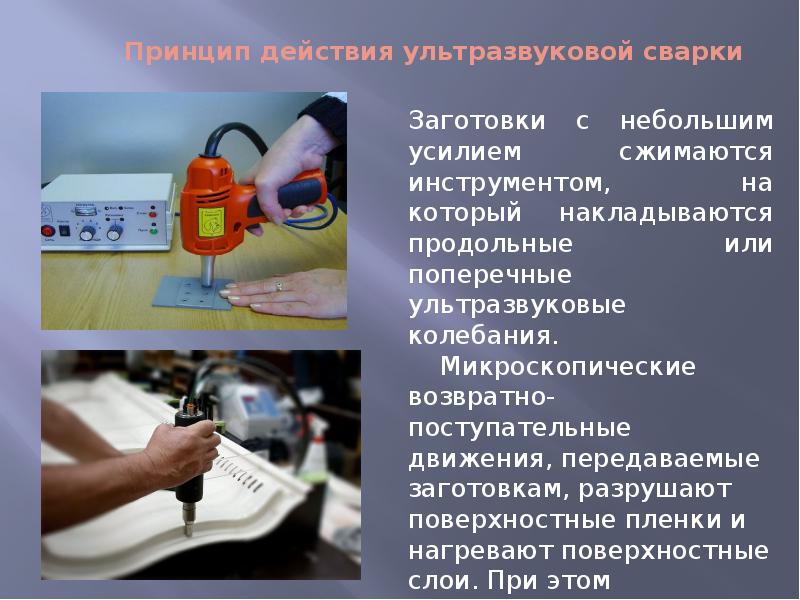

Принцип действия ультразвуковой сварки Заготовки с небольшим усилием сжимаются инструментом, на который накладываются продольные или поперечные ультразвуковые колебания. Микроскопические возвратно-поступательные движения, передаваемые заготовкам, разрушают поверхностные пленки и нагревают поверхностные слои. При этом происходит деформирование заготовок и диффузия соединяемых материалов.

Слайд 15

Описание слайда:

Ультразвуковая дефектоскопия. Применяют для контроля состояния нефте- и газопроводов, сварных конструкций мостов, деталей космических аппаратов и др. Позволяет не только выявить трещины, раковины, полости, уже образовавшиеся в детали, но и определить изношенность материала.
