Вы можете ознакомиться и скачать презентацию на тему Сопряжения. Применение сопряжений в конструировании. Доклад-сообщение содержит 26 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Сопряжения

Слайд 2

Описание слайда:

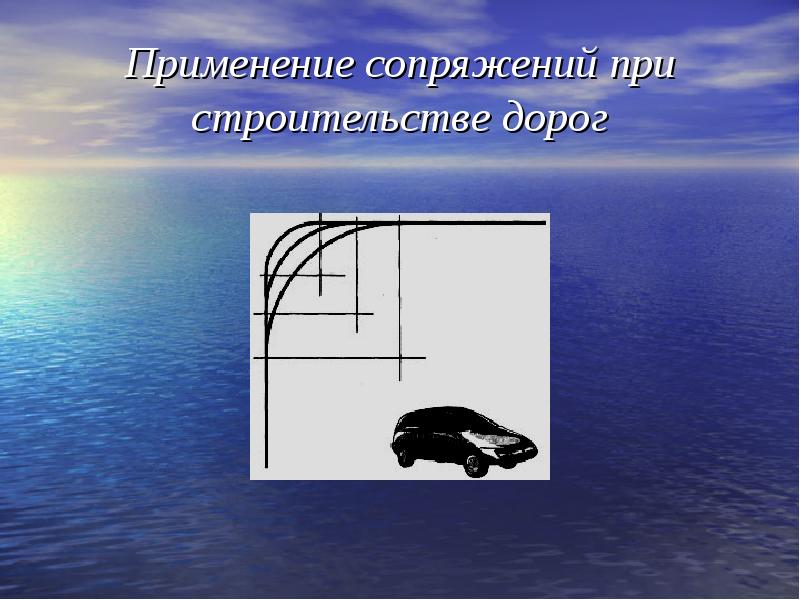

Применение сопряжений при строительстве дорог

Слайд 3

Описание слайда:

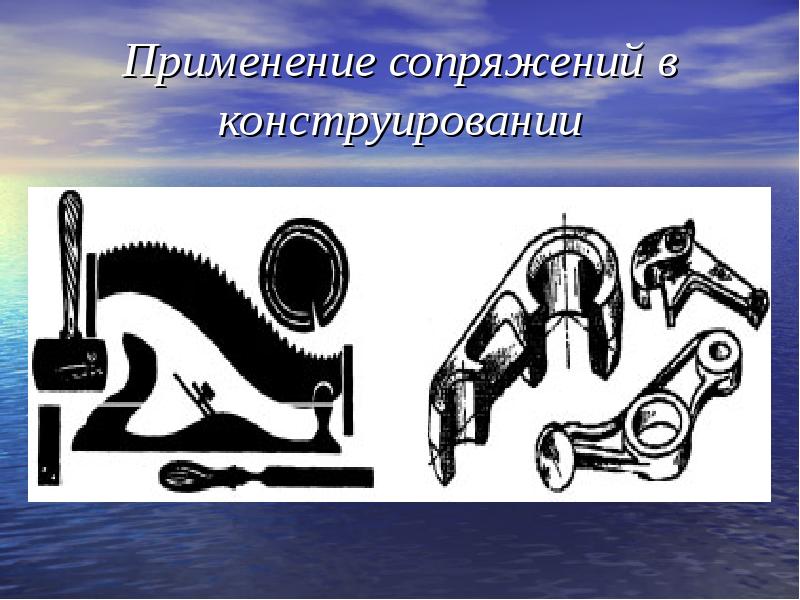

Применение сопряжений в конструировании

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Сопряжением называется плавный переход от одной линии к другой. Сопряжением называется плавный переход от одной линии к другой.

Слайд 6

Описание слайда:

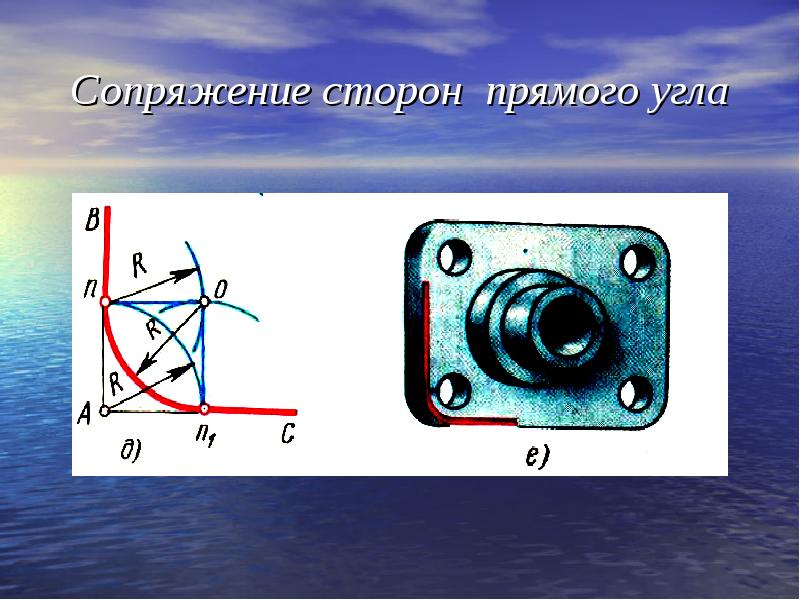

Сопряжение сторон прямого угла

Слайд 7

Описание слайда:

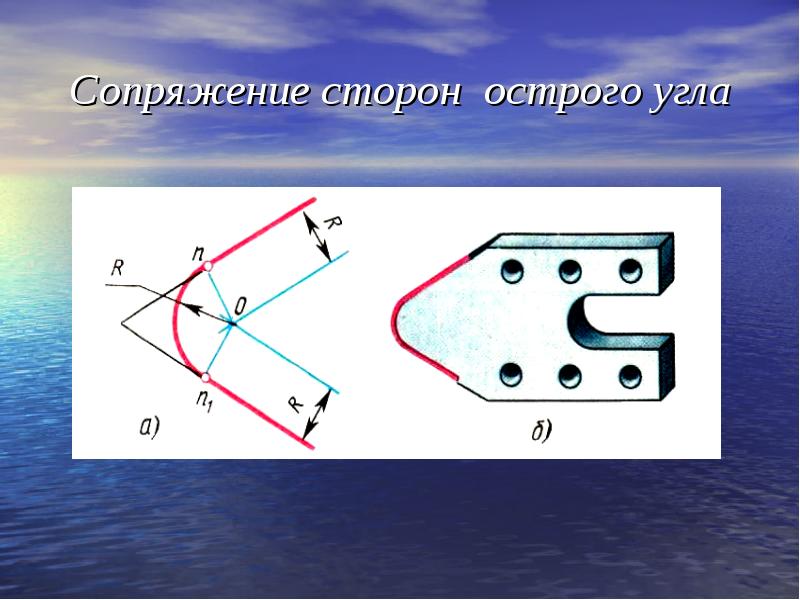

Сопряжение сторон острого угла

Слайд 8

Описание слайда:

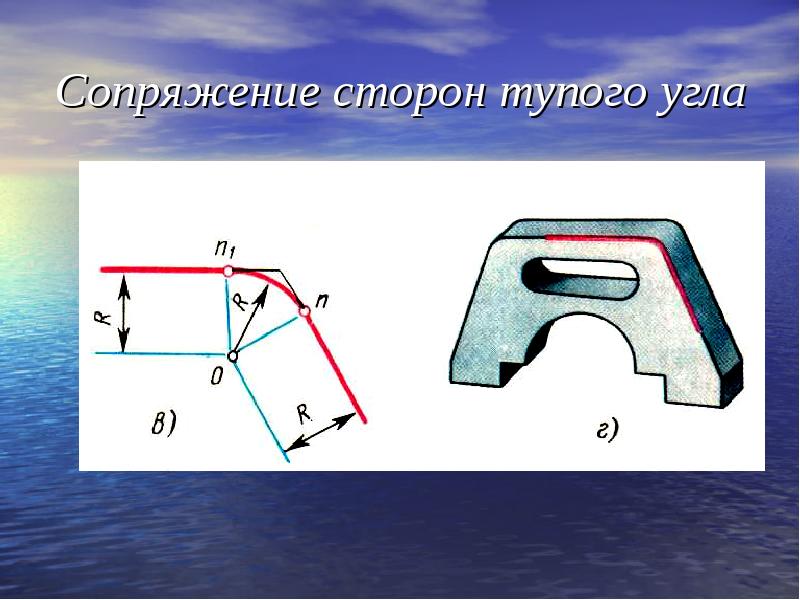

Сопряжение сторон тупого угла

Слайд 9

Описание слайда:

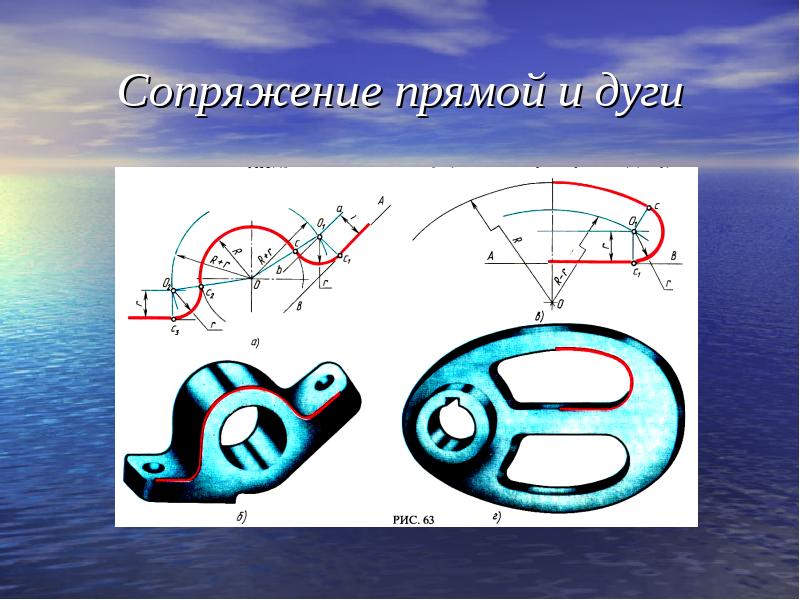

Сопряжение прямой и дуги

Слайд 10

Описание слайда:

Алгоритм построения сопряжения Радиус сопряжения задан на чертеже. Находим центр сопряжения. Находим точки сопряжения. Выполняем сопряжение.

Слайд 11

Описание слайда:

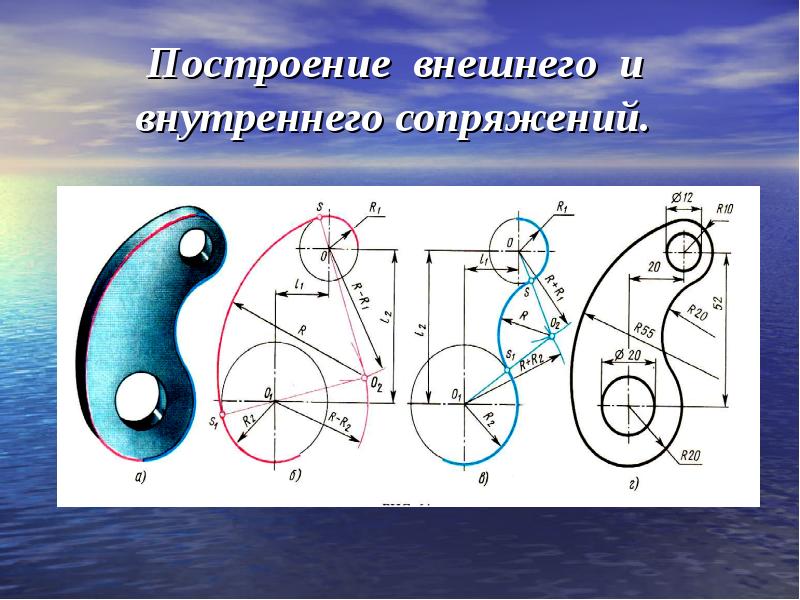

Построение внешнего и внутреннего сопряжений.

Слайд 12

Описание слайда:

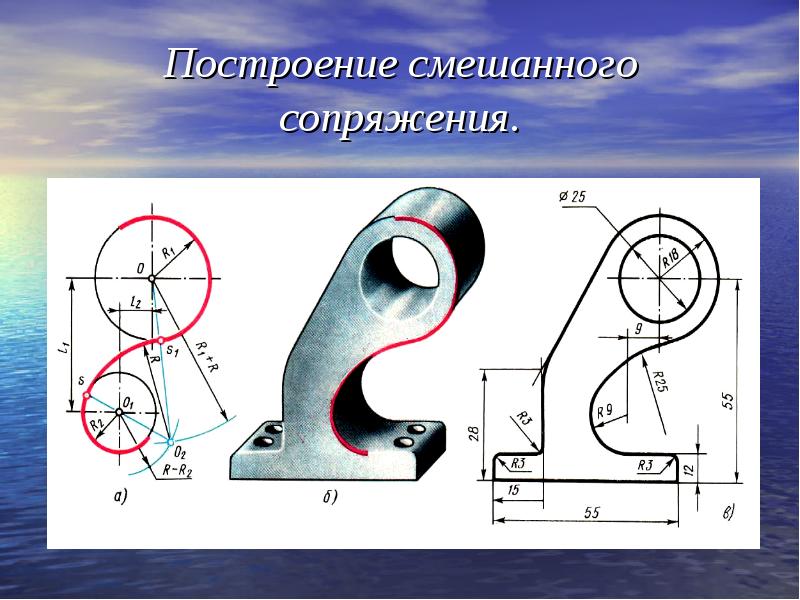

Построение смешанного сопряжения.

Слайд 13

Описание слайда:

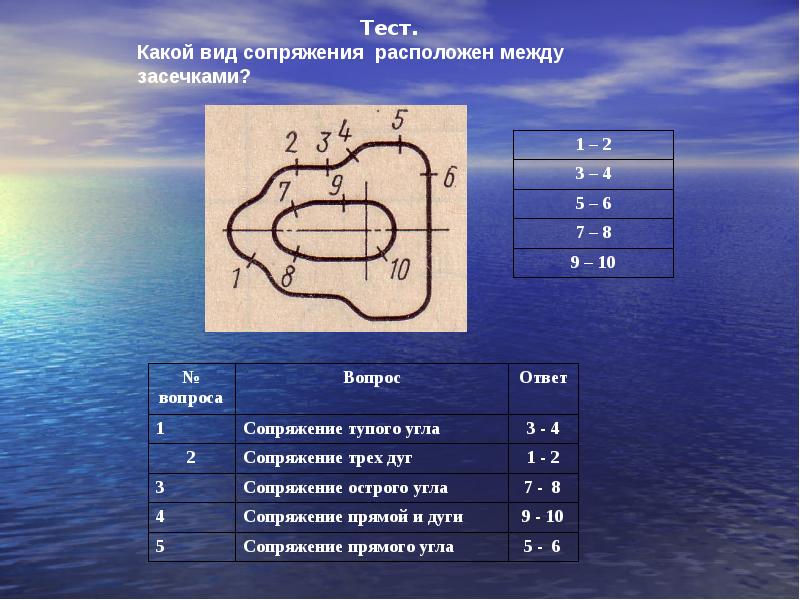

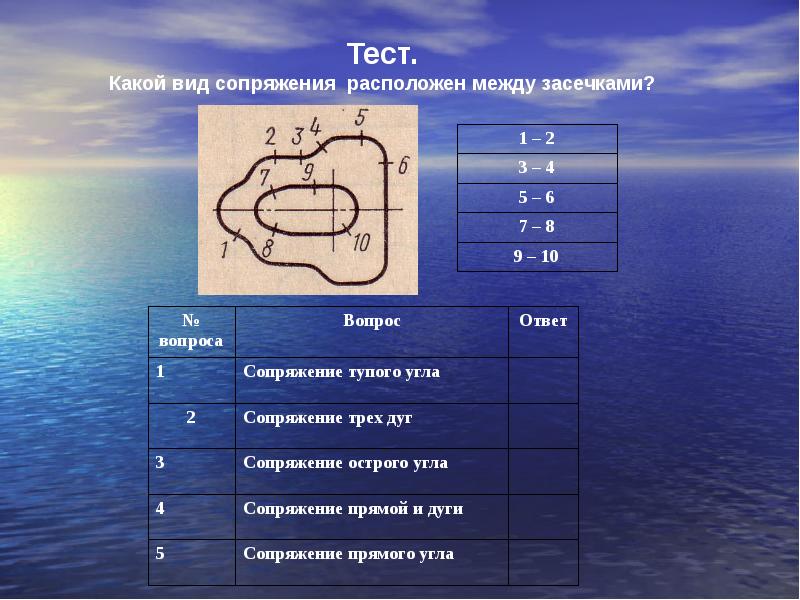

Закрепление изученного материала. 1. Что называется сопряжением? 2. Где применяются сопряжения? 3. Назовите виды сопряжений.

Слайд 14

Описание слайда:

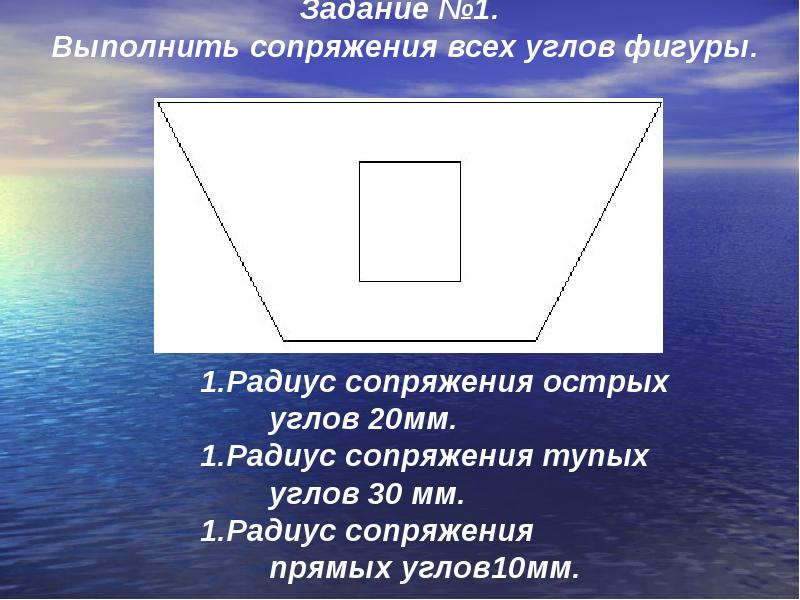

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

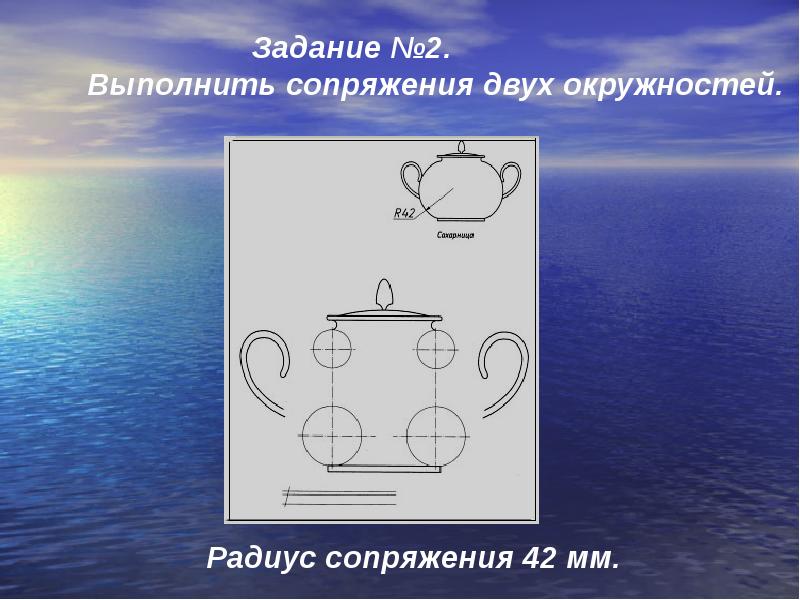

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

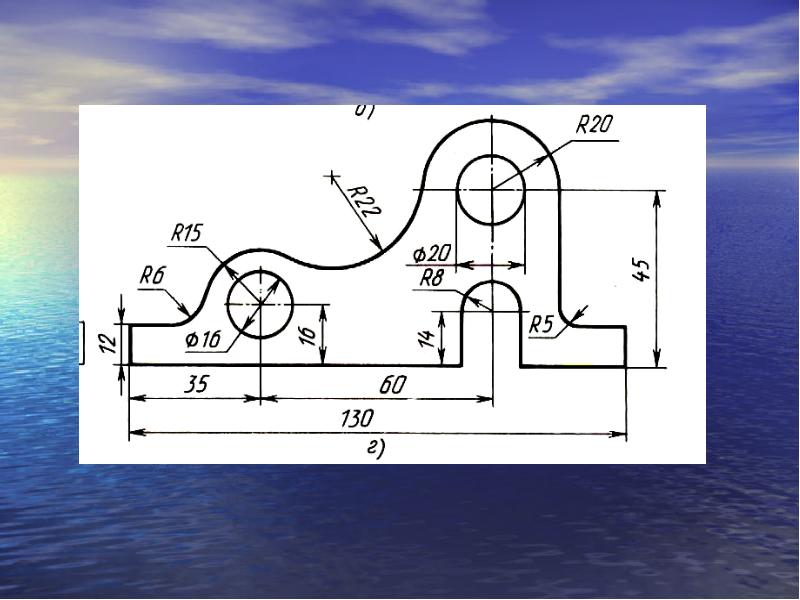

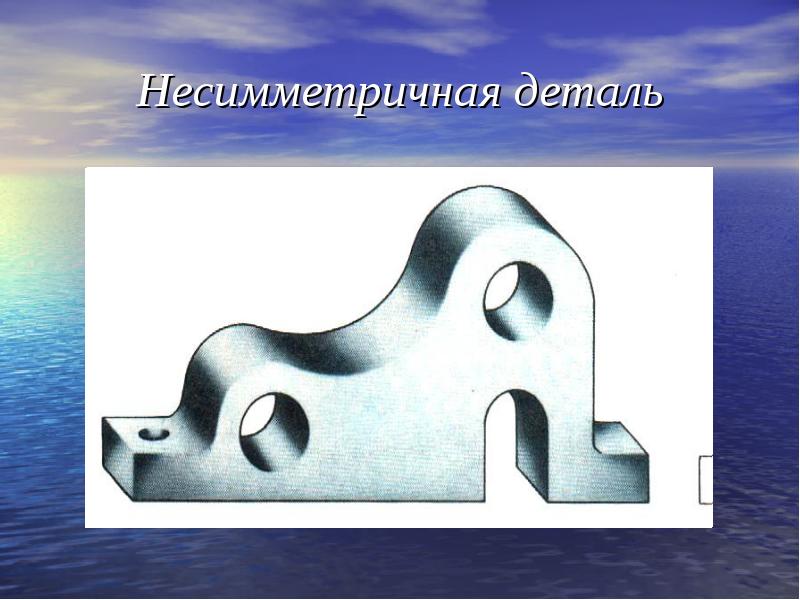

Построение контура технической детали

Слайд 19

Описание слайда:

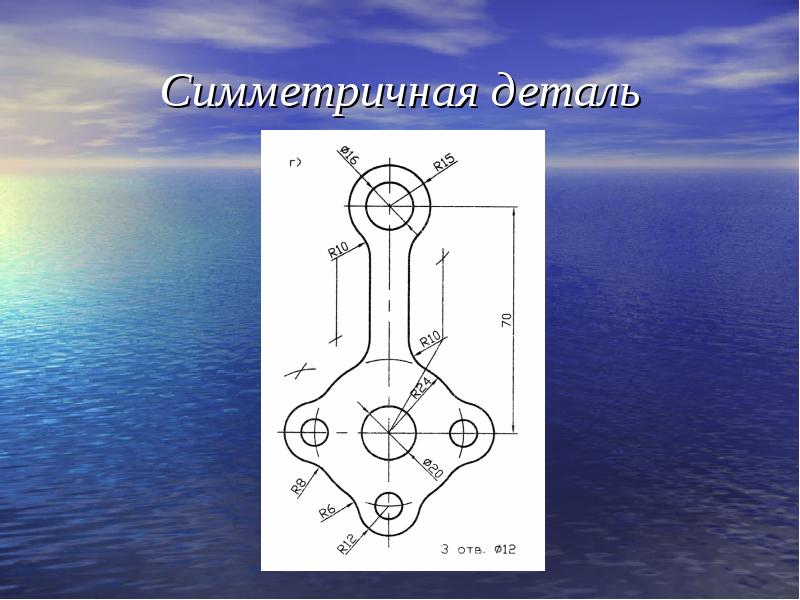

Симметричная деталь

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

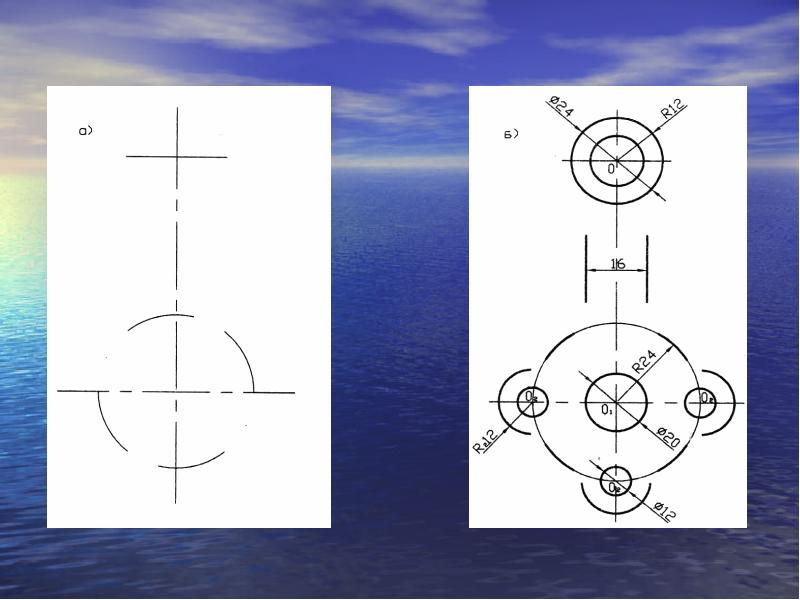

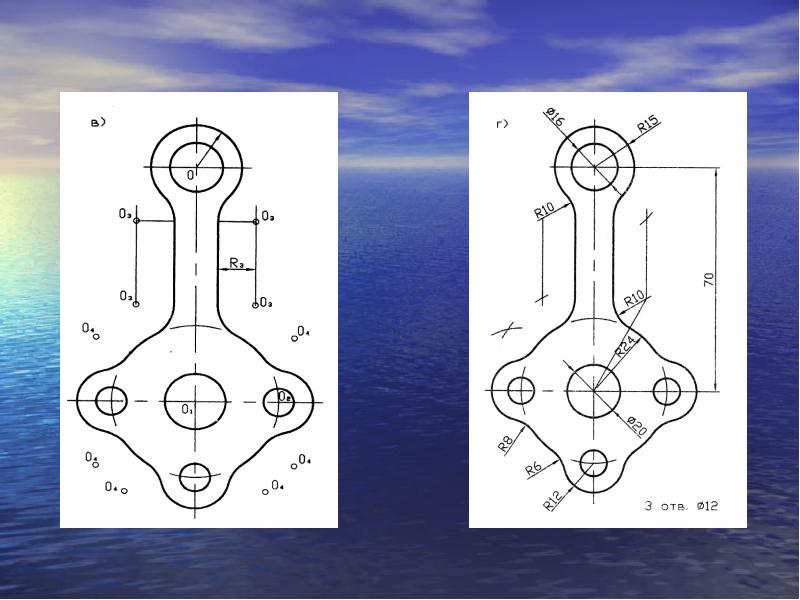

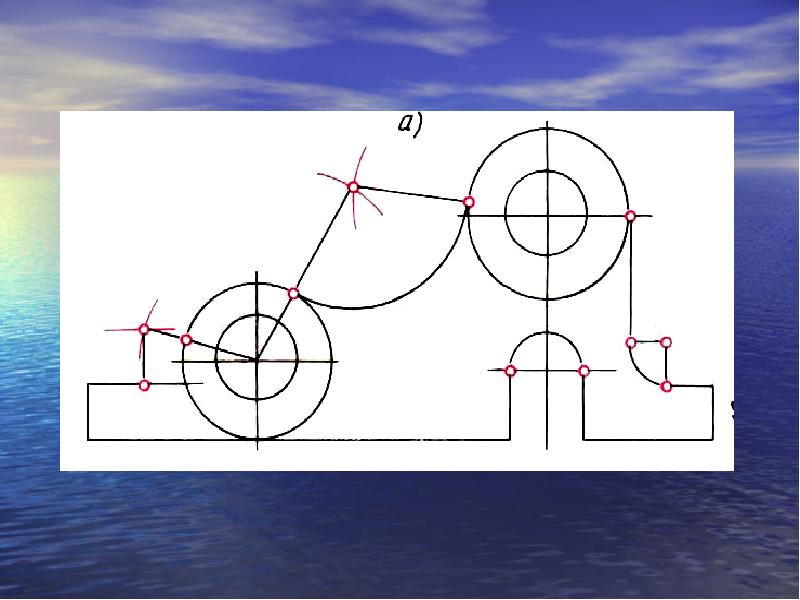

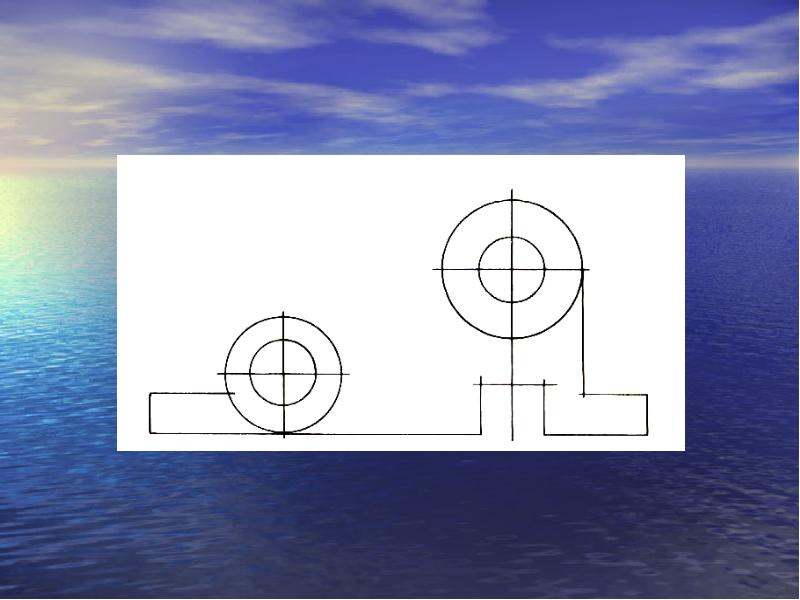

Алгоритм построения контура технической детали. Провести ось симметрии (посередине листа) и все линии центров (слайд 20). Из центров провести все окружности и дуги по заданным размерам, а также прямые линии на заданном расстоянии параллельно оси симметрии (слайд 20) Найти центры дуг сопряжения и точки сопряжения согласно алгоритму (слайд 21). Обвести контур детали в такой последовательности: дуги сопряжений, основные окружности идуги, прямые линии (слайд 21). Нанести выносные и размерные линии и проставить размеры.
