Вы можете ознакомиться и скачать презентацию на тему Создание и оформление чертежа. Доклад-сообщение содержит 38 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

СОЗДАНИЕ И ОФОРМЛЕНИЕ ЧЕРТЕЖА ШРИФТЫ ДЛЯ НАДПИСЕЙ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ ОСНОВНЫЕ ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ ПО ЕСКД (ФОРМАТЫ, МАСШТАБЫ, ЛИНИИ) ПРОСТАНОВКА РАЗМЕРОВ НА ЧЕРТЕЖЕ ПРОЕЦИРОВАНИЕ ГЕОМЕТРИЧЕСКИХ ТЕЛ НА ТРИ ПЛОСКОСТИ ПРОЕКЦИИ

Слайд 2

Описание слайда:

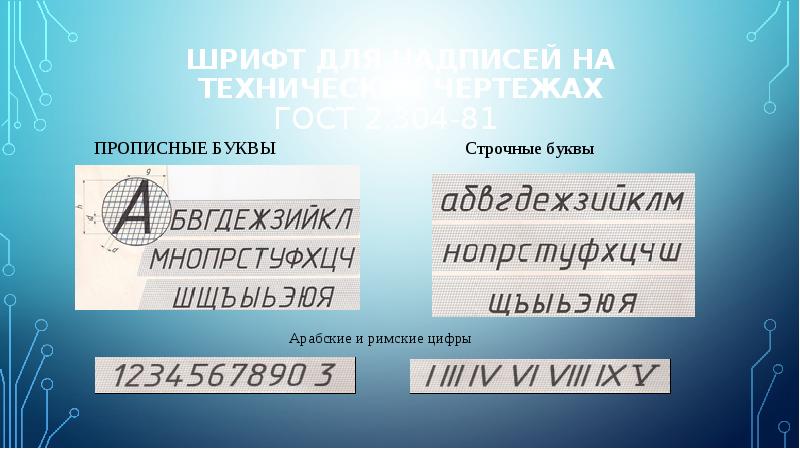

ШРИФТ ДЛЯ НАДПИСЕЙ НА ТЕХНИЧЕСКИХ ЧЕРТЕЖАХ ГОСТ 2.304-81

Слайд 3

Описание слайда:

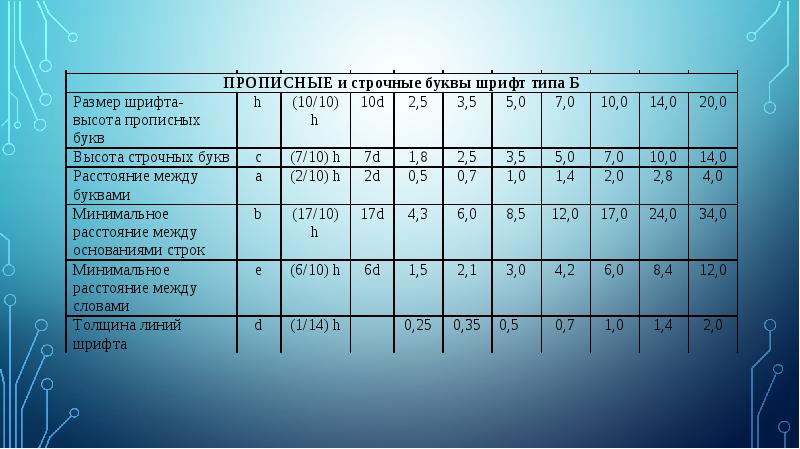

ШРИФТ ТИП Б ПРОПИСНЫЕ БУКВЫ

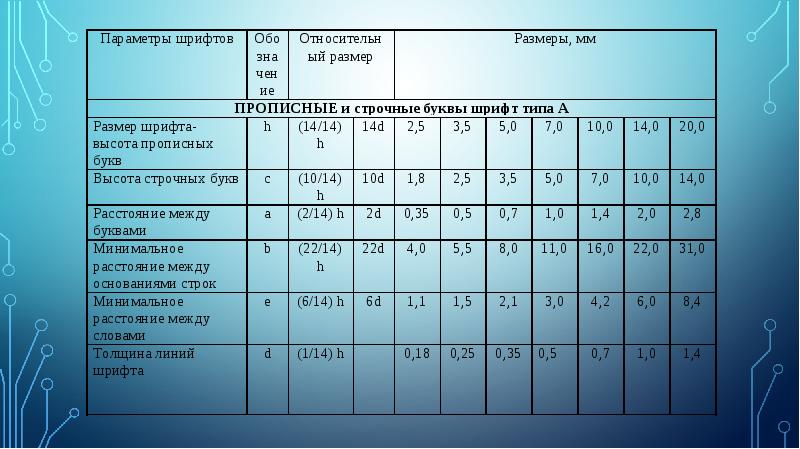

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

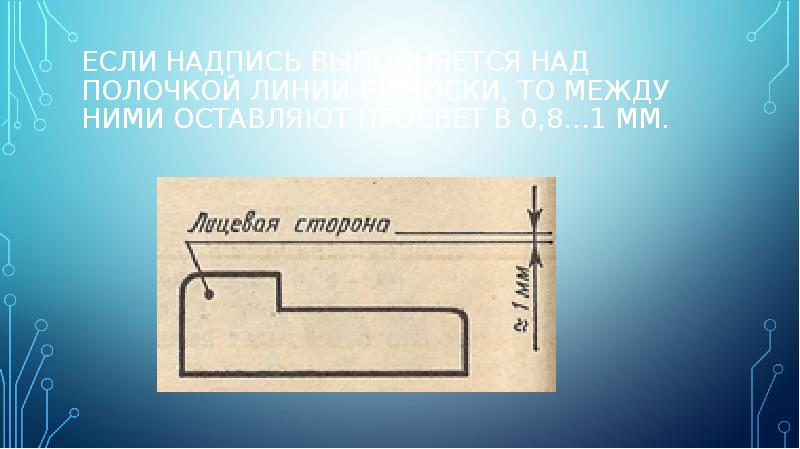

ЕСЛИ НАДПИСЬ ВЫПОЛНЯЕТСЯ НАД ПОЛОЧКОЙ ЛИНИИ-ВЫНОСКИ, ТО МЕЖДУ НИМИ ОСТАВЛЯЮТ ПРОСВЕТ В 0,8…1 ММ.

Слайд 7

Описание слайда:

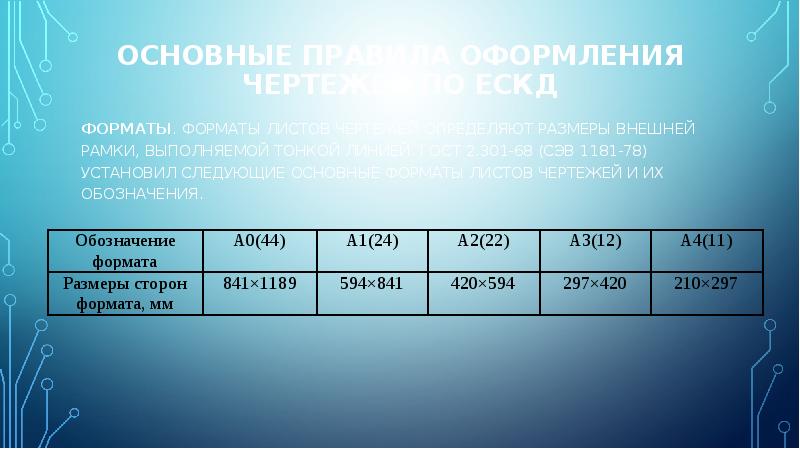

ОСНОВНЫЕ ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ ПО ЕСКД ФОРМАТЫ. ФОРМАТЫ ЛИСТОВ ЧЕРТЕЖЕЙ ОПРЕДЕЛЯЮТ РАЗМЕРЫ ВНЕШНЕЙ РАМКИ, ВЫПОЛНЯЕМОЙ ТОНКОЙ ЛИНИЕЙ. ГОСТ 2.301-68 (СЭВ 1181-78) УСТАНОВИЛ СЛЕДУЮЩИЕ ОСНОВНЫЕ ФОРМАТЫ ЛИСТОВ ЧЕРТЕЖЕЙ И ИХ ОБОЗНАЧЕНИЯ.

Слайд 8

Описание слайда:

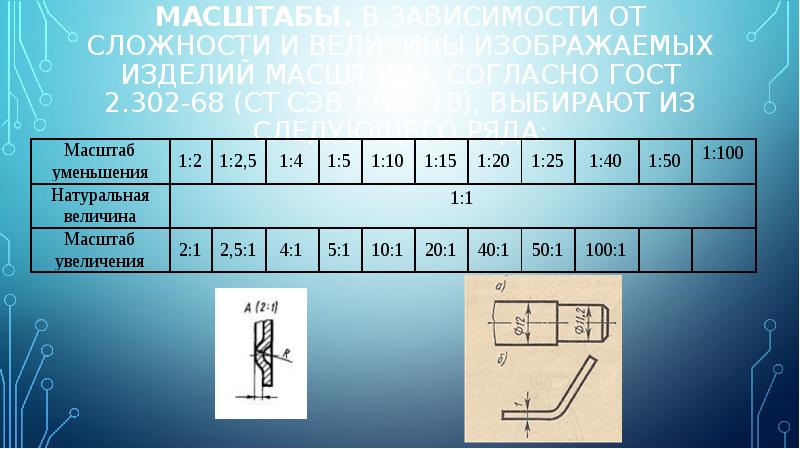

МАСШТАБЫ. В ЗАВИСИМОСТИ ОТ СЛОЖНОСТИ И ВЕЛИЧИНЫ ИЗОБРАЖАЕМЫХ ИЗДЕЛИЙ МАСШТАБЫ, СОГЛАСНО ГОСТ 2.302-68 (СТ СЭВ 1180-78), ВЫБИРАЮТ ИЗ СЛЕДУЮЩЕГО РЯДА:

Слайд 9

Описание слайда:

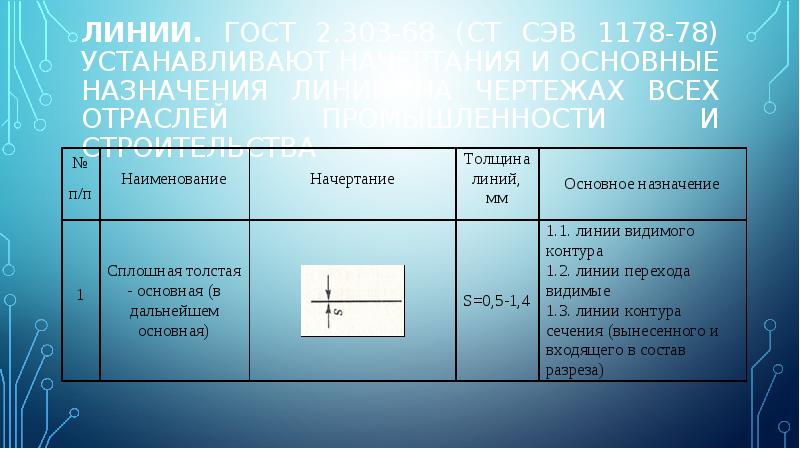

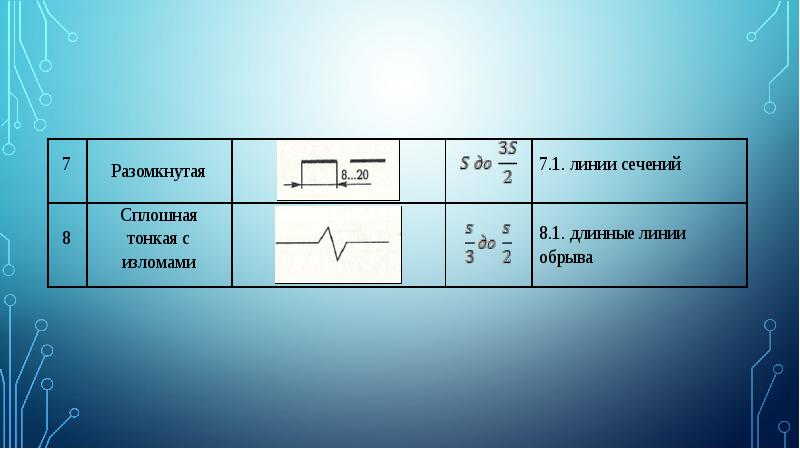

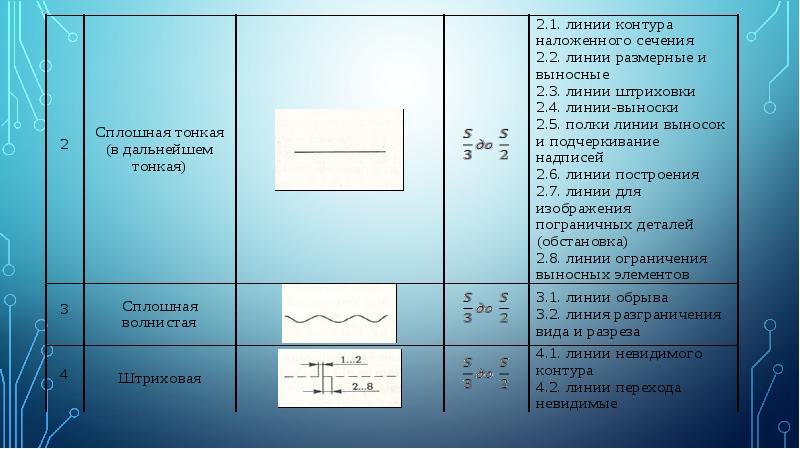

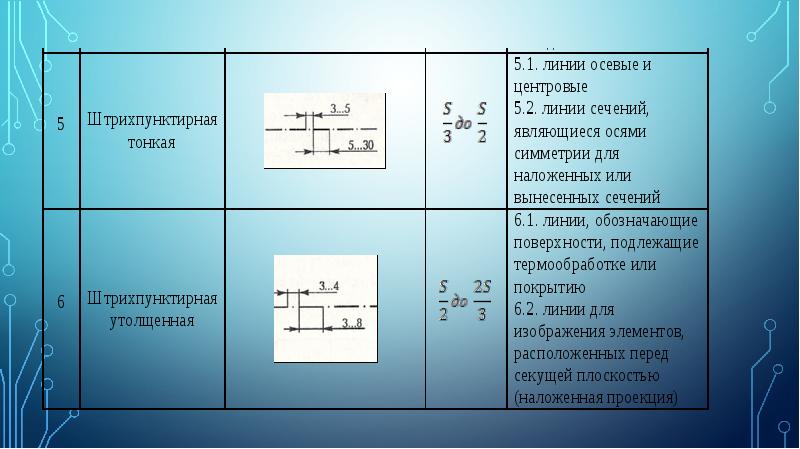

ЛИНИИ. ГОСТ 2.303-68 (СТ СЭВ 1178-78) УСТАНАВЛИВАЮТ НАЧЕРТАНИЯ И ОСНОВНЫЕ НАЗНАЧЕНИЯ ЛИНИЙ НА ЧЕРТЕЖАХ ВСЕХ ОТРАСЛЕЙ ПРОМЫШЛЕННОСТИ И СТРОИТЕЛЬСТВА

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

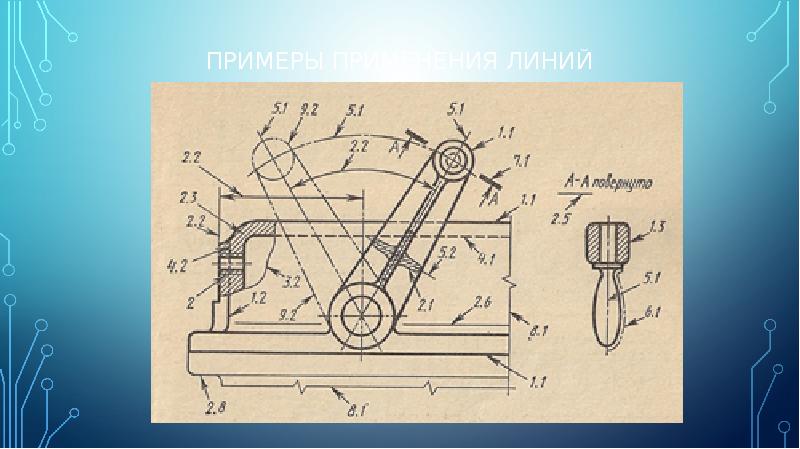

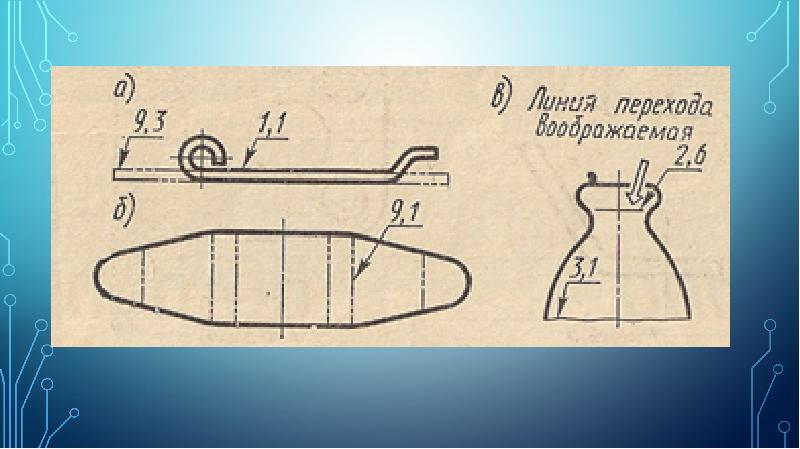

ПРИМЕРЫ ПРИМЕНЕНИЯ ЛИНИЙ

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

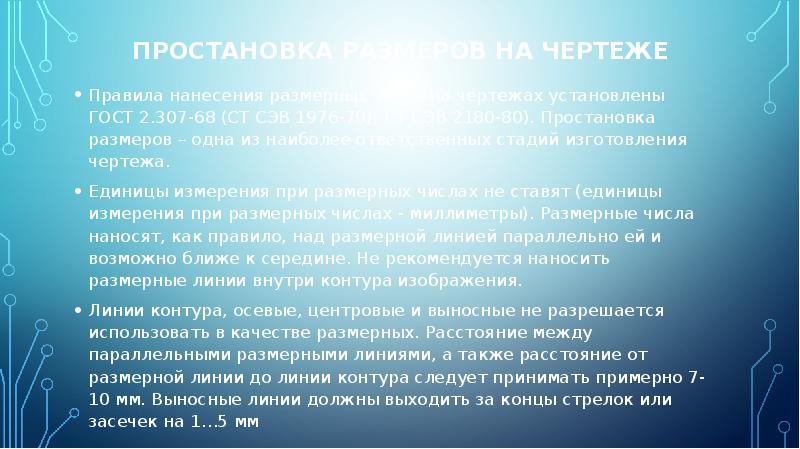

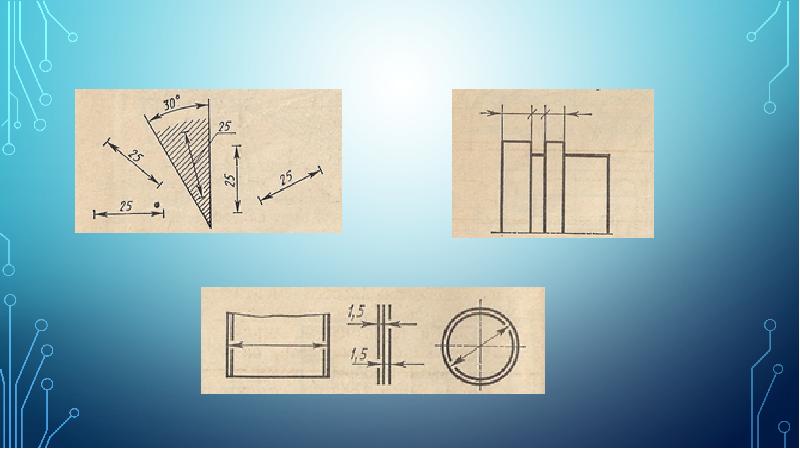

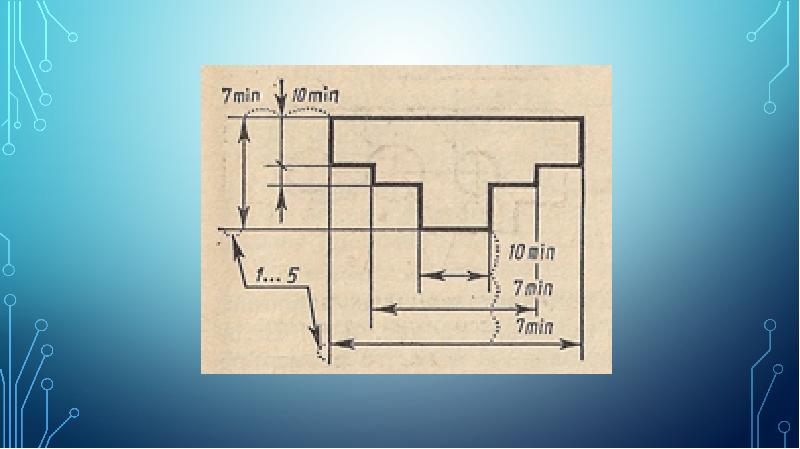

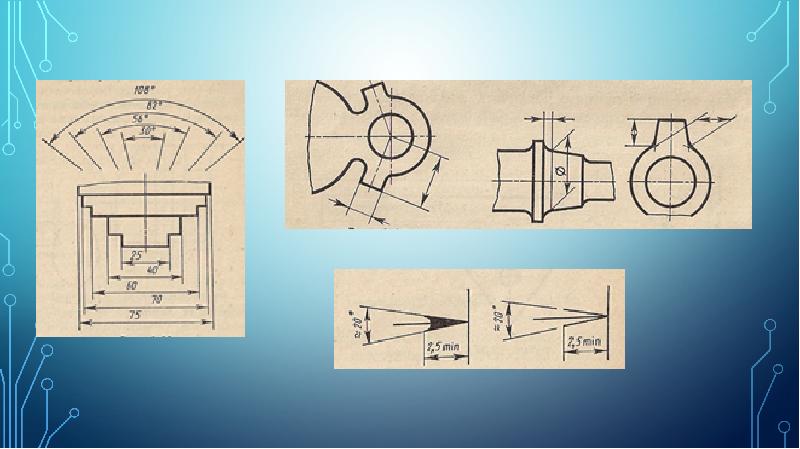

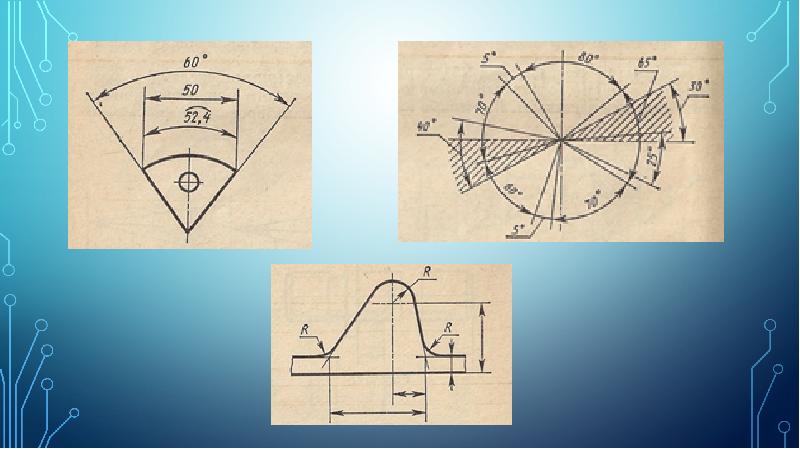

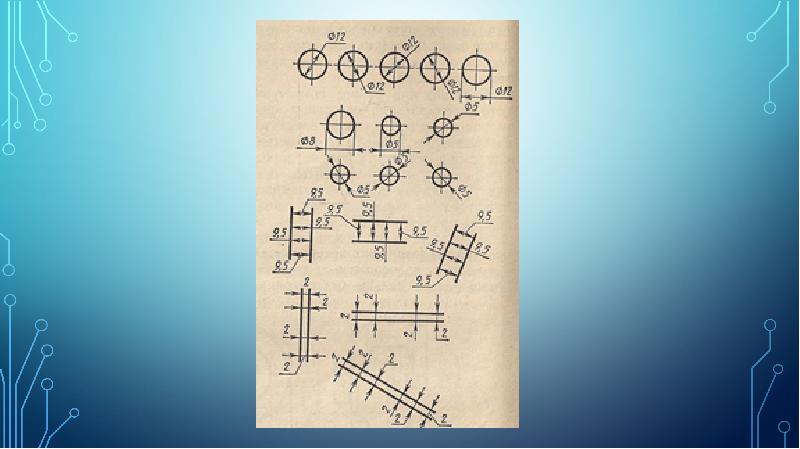

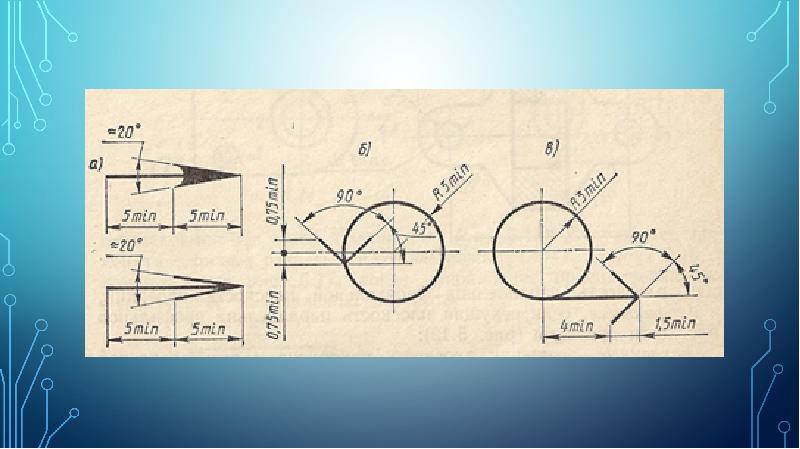

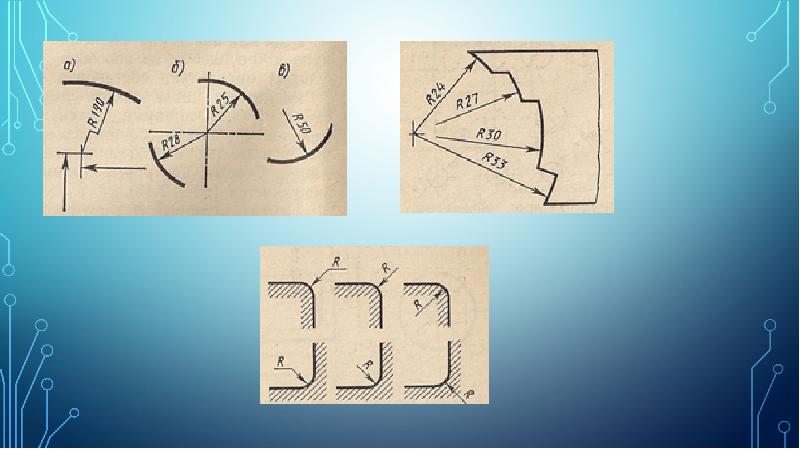

ПРОСТАНОВКА РАЗМЕРОВ НА ЧЕРТЕЖЕ Правила нанесения размерных чисел на чертежах установлены ГОСТ 2.307-68 (СТ СЭВ 1976-79), СТ СЭВ 2180-80). Простановка размеров – одна из наиболее ответственных стадий изготовления чертежа. Единицы измерения при размерных числах не ставят (единицы измерения при размерных числах - миллиметры). Размерные числа наносят, как правило, над размерной линией параллельно ей и возможно ближе к середине. Не рекомендуется наносить размерные линии внутри контура изображения. Линии контура, осевые, центровые и выносные не разрешается использовать в качестве размерных. Расстояние между параллельными размерными линиями, а также расстояние от размерной линии до линии контура следует принимать примерно 7-10 мм. Выносные линии должны выходить за концы стрелок или засечек на 1…5 мм

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

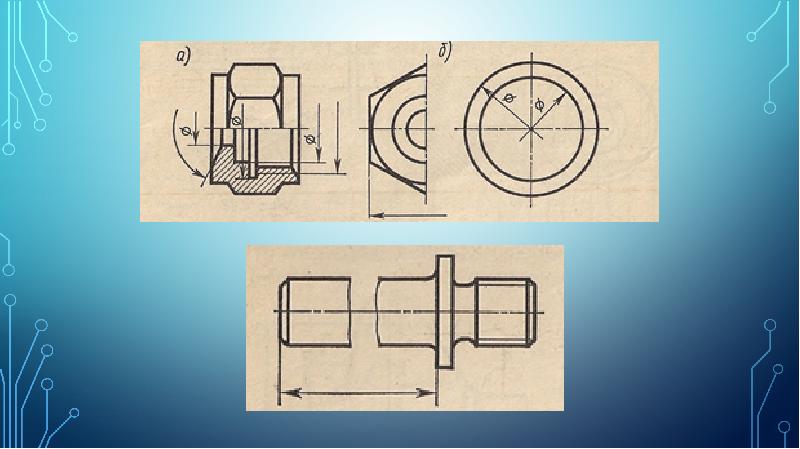

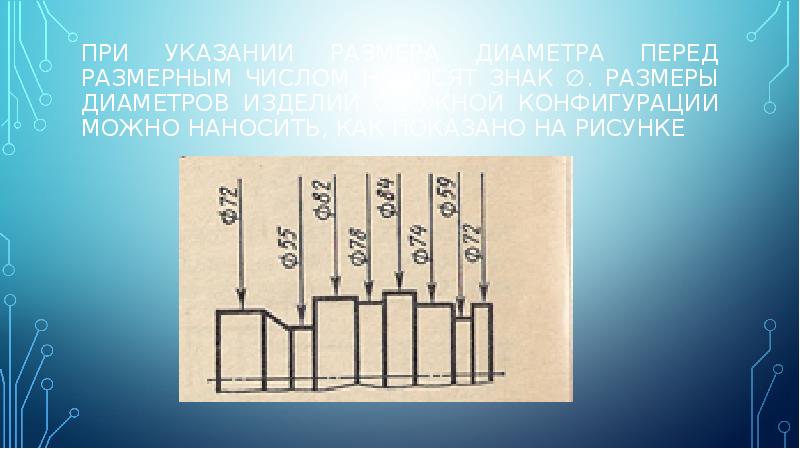

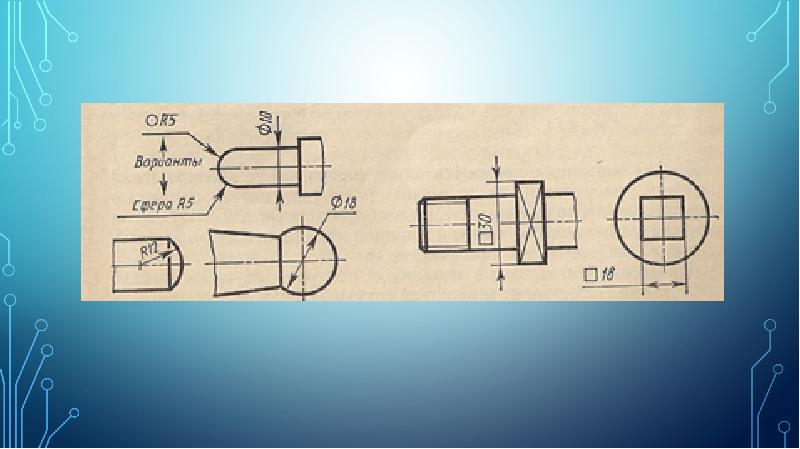

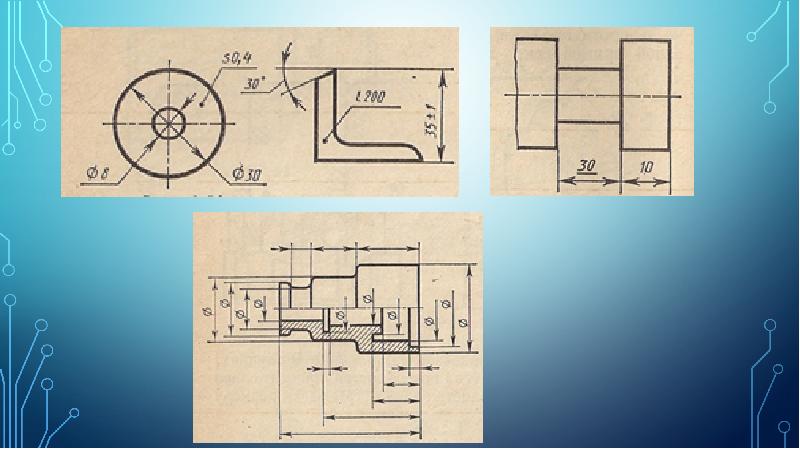

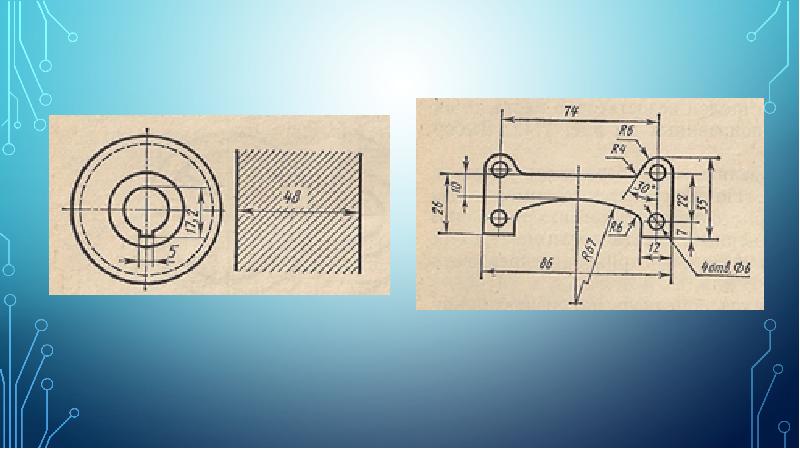

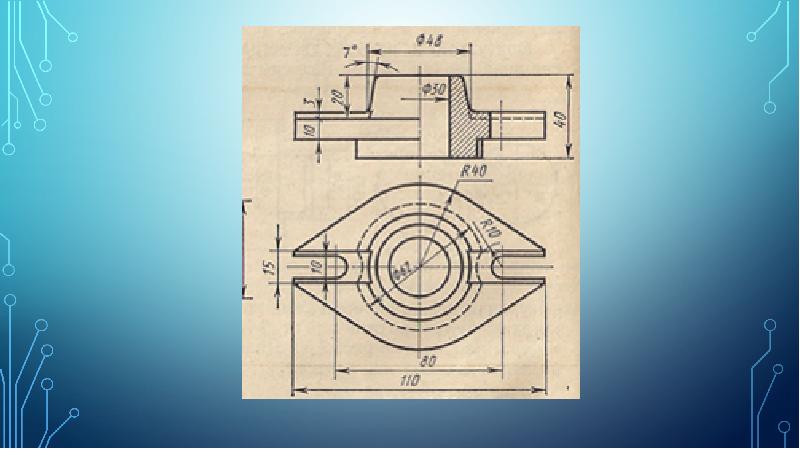

ПРИ УКАЗАНИИ РАЗМЕРА ДИАМЕТРА ПЕРЕД РАЗМЕРНЫМ ЧИСЛОМ НАНОСЯТ ЗНАК ∅. РАЗМЕРЫ ДИАМЕТРОВ ИЗДЕЛИЙ СЛОЖНОЙ КОНФИГУРАЦИИ МОЖНО НАНОСИТЬ, КАК ПОКАЗАНО НА РИСУНКЕ

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

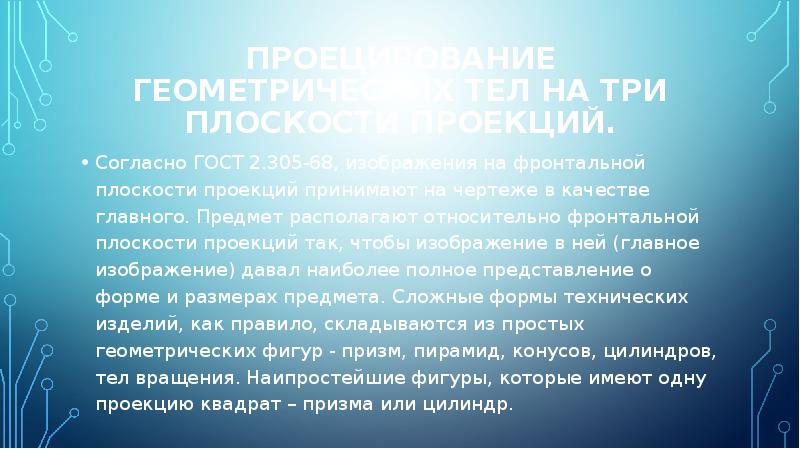

ПРОЕЦИРОВАНИЕ ГЕОМЕТРИЧЕСКИХ ТЕЛ НА ТРИ ПЛОСКОСТИ ПРОЕКЦИЙ. Согласно ГОСТ 2.305-68, изображения на фронтальной плоскости проекций принимают на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение в ней (главное изображение) давал наиболее полное представление о форме и размерах предмета. Сложные формы технических изделий, как правило, складываются из простых геометрических фигур - призм, пирамид, конусов, цилиндров, тел вращения. Наипростейшие фигуры, которые имеют одну проекцию квадрат – призма или цилиндр.

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

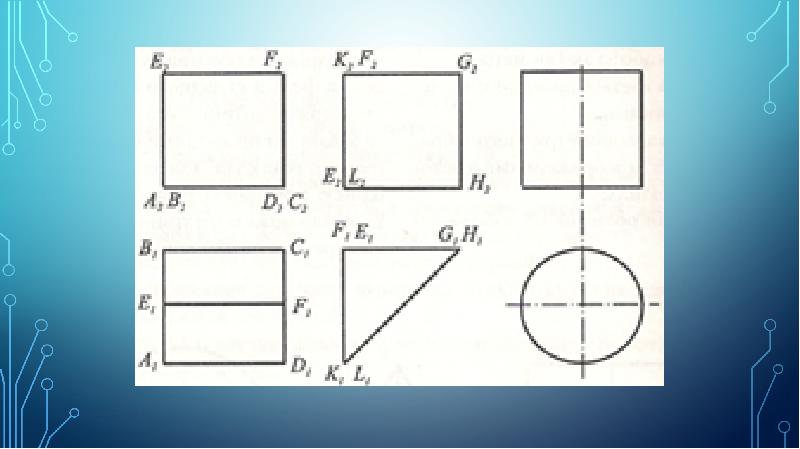

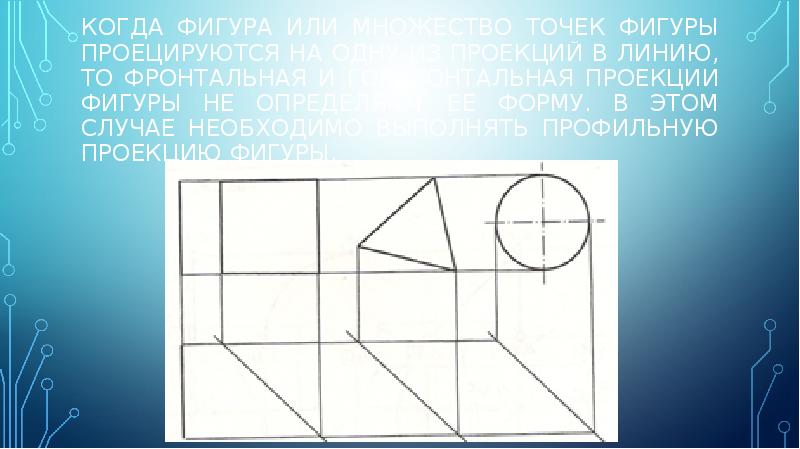

КОГДА ФИГУРА ИЛИ МНОЖЕСТВО ТОЧЕК ФИГУРЫ ПРОЕЦИРУЮТСЯ НА ОДНУ ИЗ ПРОЕКЦИЙ В ЛИНИЮ, ТО ФРОНТАЛЬНАЯ И ГОРИЗОНТАЛЬНАЯ ПРОЕКЦИИ ФИГУРЫ НЕ ОПРЕДЕЛЯЮТ ЕЕ ФОРМУ. В ЭТОМ СЛУЧАЕ НЕОБХОДИМО ВЫПОЛНЯТЬ ПРОФИЛЬНУЮ ПРОЕКЦИЮ ФИГУРЫ.

Слайд 31

Описание слайда:

ИЗОБРАЖЕНИЕ НА ФРОНТАЛЬНОЙ ПЛОСКОСТИ ПРОЕКЦИЙ ПРИНИМАЕТСЯ НА ЧЕРТЕЖЕ В КАЧЕСТВЕ ГЛАВНОГО. ПРЕДМЕТ РАСПОЛАГАЕТСЯ ОТНОСИТЕЛЬНО ФРОНТАЛЬНОЙ ПЛОСКОСТИ ПРОЕКЦИЙ ТАК, ЧТОБЫ ИЗОБРАЖЕНИЕ НА НЕЙ ДАВАЛО НАИБОЛЕЕ ПОЛНОЕ ПРЕДСТАВЛЕНИЕ О ФОРМЕ И РАЗМЕРАХ ПРЕДМЕТА

Слайд 32

Описание слайда:

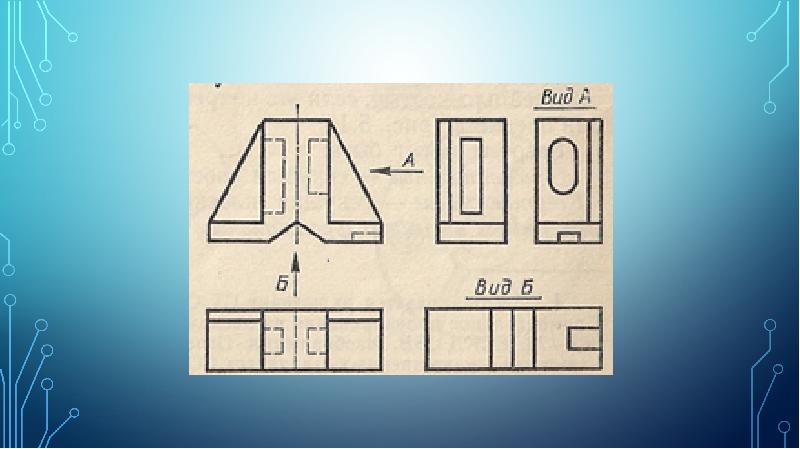

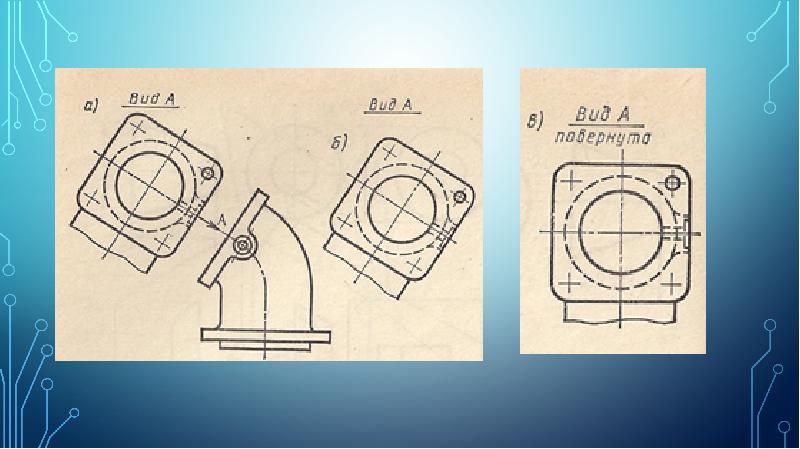

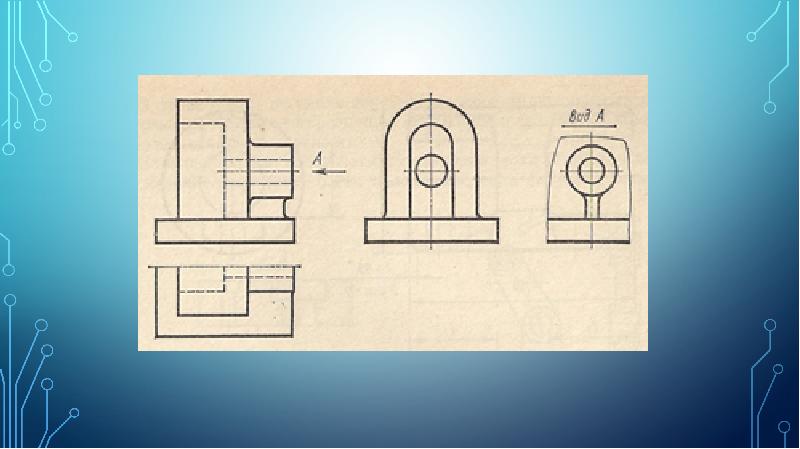

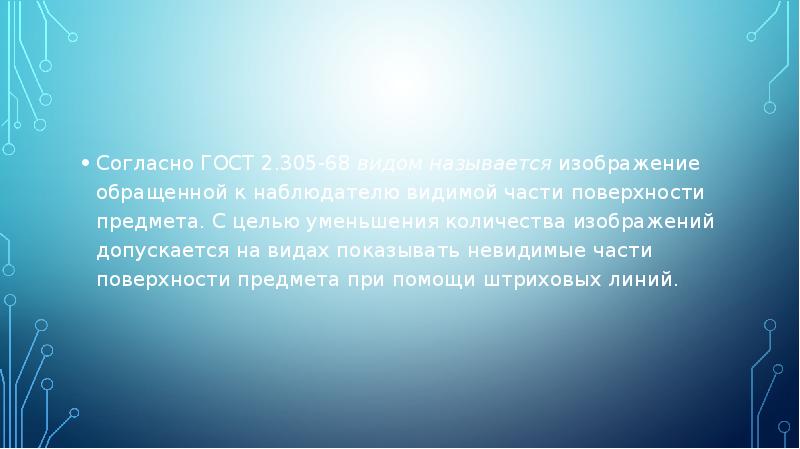

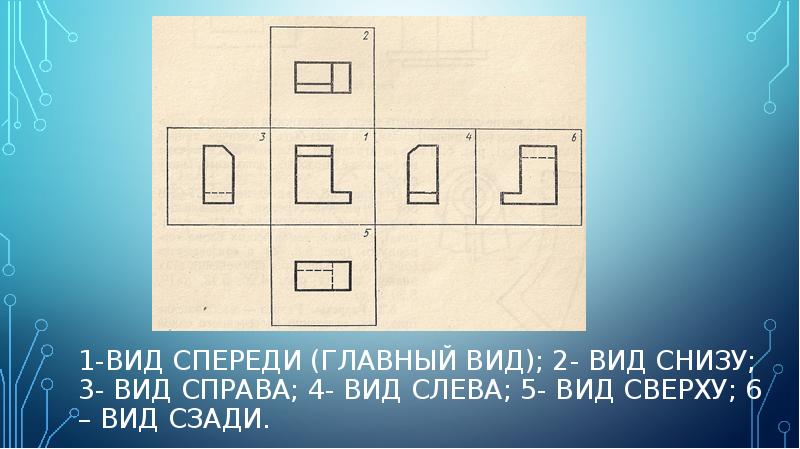

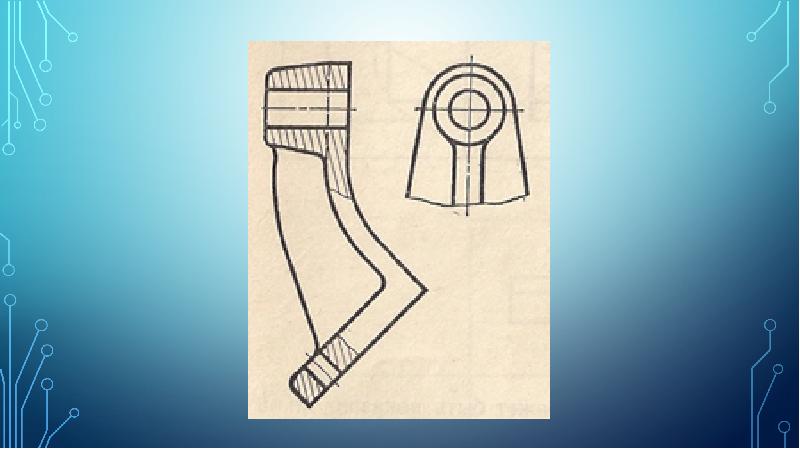

Согласно ГОСТ 2.305-68 видом называется изображение обращенной к наблюдателю видимой части поверхности предмета. С целью уменьшения количества изображений допускается на видах показывать невидимые части поверхности предмета при помощи штриховых линий.
