Слайд 1

Описание слайда:

Стекла. Структура и свойства.

Слайд 2

Описание слайда:

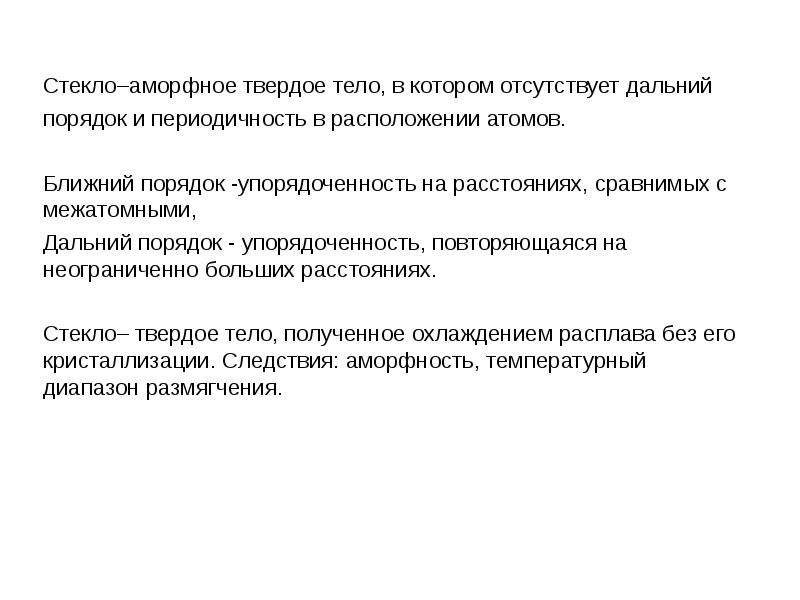

Стекло–аморфное твердое тело, в котором отсутствует дальний Стекло–аморфное твердое тело, в котором отсутствует дальний порядок и периодичность в расположении атомов. Ближний порядок -упорядоченность на расстояниях, сравнимых с межатомными, Дальний порядок - упорядоченность, повторяющаяся на неограниченно больших расстояниях. Стекло– твердое тело, полученное охлаждением расплава без его кристаллизации. Следствия: аморфность, температурный диапазон размягчения.

Слайд 3

Описание слайда:

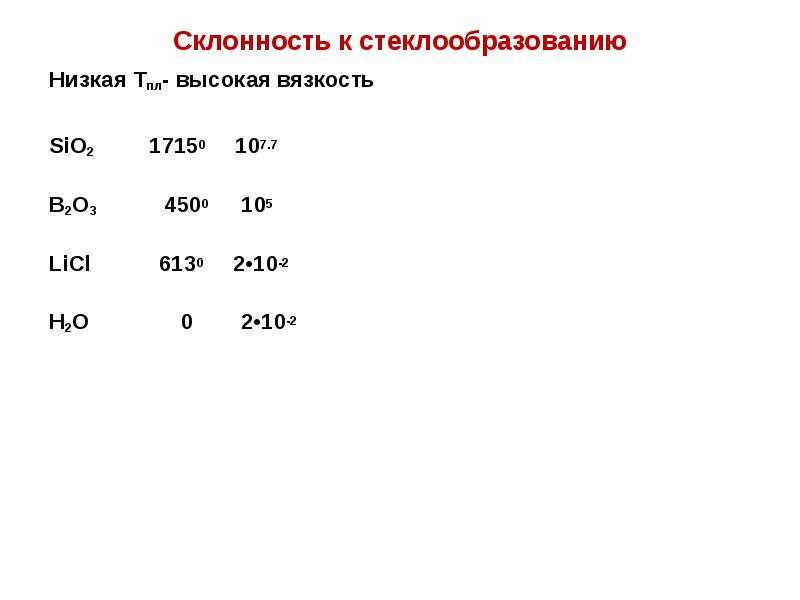

Склонность к стеклообразованию Низкая Тпл- высокая вязкость SiO2 17150 107.7 B2O3 4500 105 LiCl 6130 2•10-2 H2O 0 2•10-2

Слайд 4

Описание слайда:

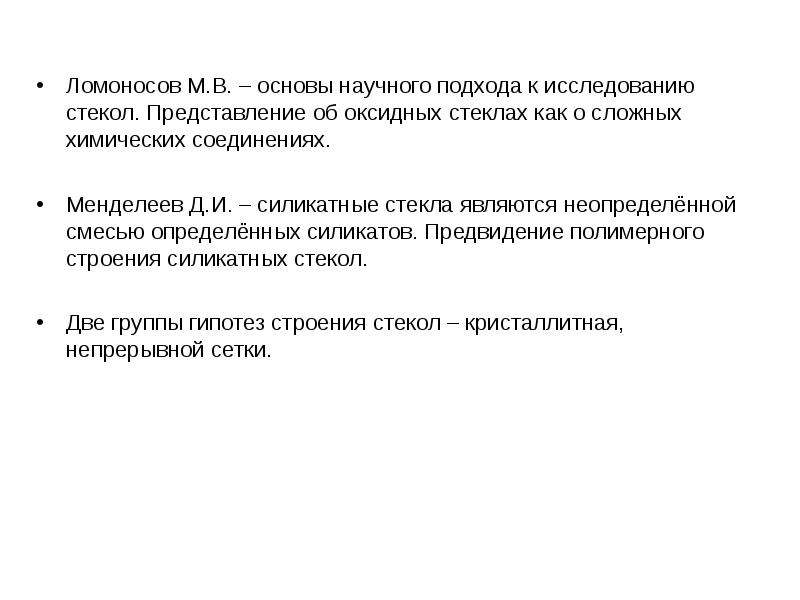

Ломоносов М.В. – основы научного подхода к исследованию стекол. Представление об оксидных стеклах как о сложных химических соединениях. Менделеев Д.И. – силикатные стекла являются неопределённой смесью определённых силикатов. Предвидение полимерного строения силикатных стекол. Две группы гипотез строения стекол – кристаллитная, непрерывной сетки.

Слайд 5

Описание слайда:

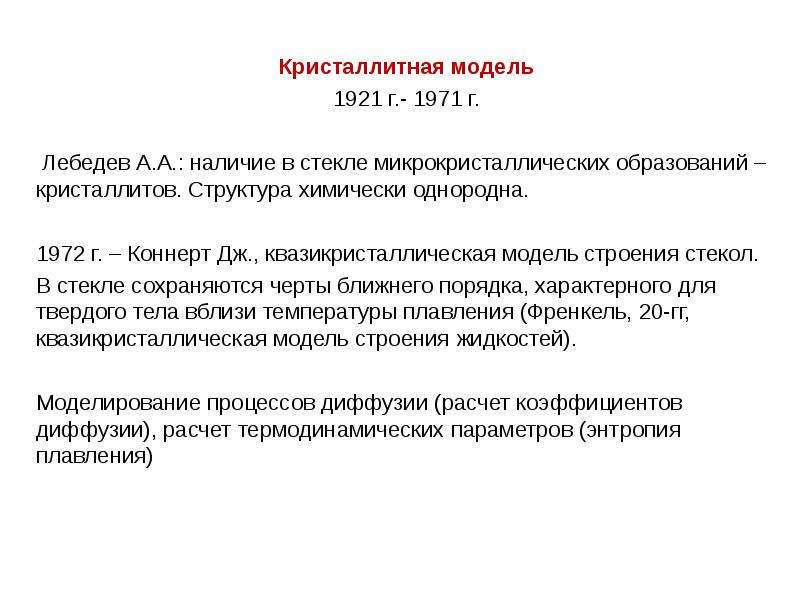

Кристаллитная модель Кристаллитная модель 1921 г.- 1971 г. Лебедев А.А.: наличие в стекле микрокристаллических образований – кристаллитов. Структура химически однородна. 1972 г. – Коннерт Дж., квазикристаллическая модель строения стекол. В стекле сохраняются черты ближнего порядка, характерного для твердого тела вблизи температуры плавления (Френкель, 20-гг, квазикристаллическая модель строения жидкостей). Моделирование процессов диффузии (расчет коэффициентов диффузии), расчет термодинамических параметров (энтропия плавления)

Слайд 6

Описание слайда:

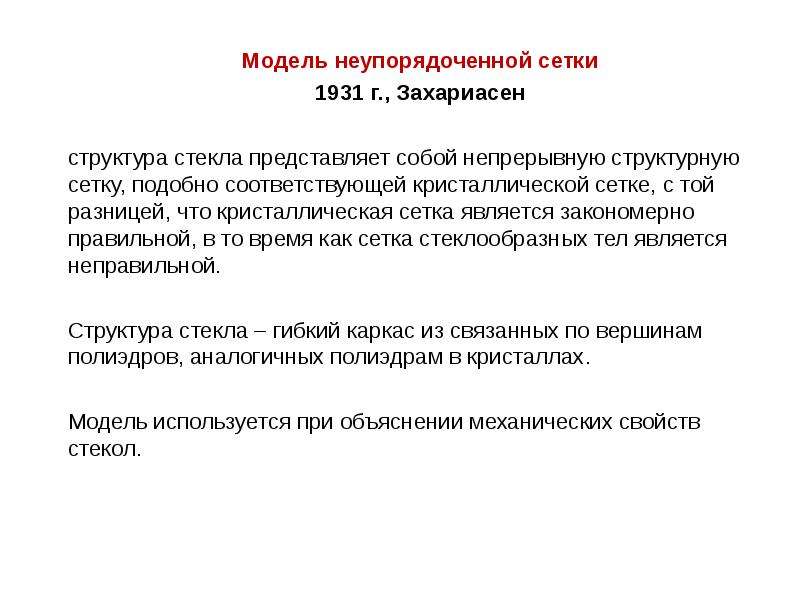

Модель неупорядоченной сетки Модель неупорядоченной сетки 1931 г., Захариасен структура стекла представляет собой непрерывную структурную сетку, подобно соответствующей кристаллической сетке, с той разницей, что кристаллическая сетка является закономерно правильной, в то время как сетка стеклообразных тел является неправильной. Структура стекла – гибкий каркас из связанных по вершинам полиэдров, аналогичных полиэдрам в кристаллах. Модель используется при объяснении механических свойств стекол.

Слайд 7

Описание слайда:

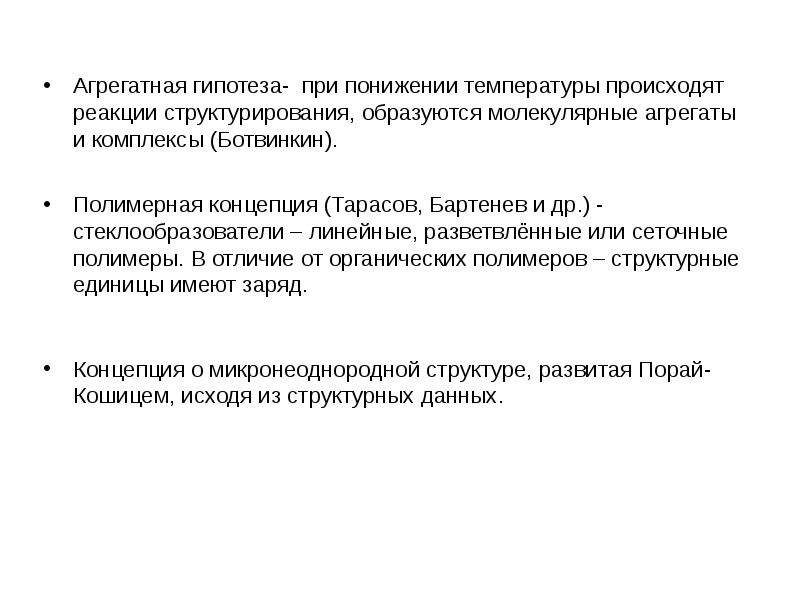

Агрегатная гипотеза- при понижении температуры происходят реакции структурирования, образуются молекулярные агрегаты и комплексы (Ботвинкин). Агрегатная гипотеза- при понижении температуры происходят реакции структурирования, образуются молекулярные агрегаты и комплексы (Ботвинкин). Полимерная концепция (Тарасов, Бартенев и др.) - стеклообразователи – линейные, разветвлённые или сеточные полимеры. В отличие от органических полимеров – структурные единицы имеют заряд. Концепция о микронеоднородной структуре, развитая Порай-Кошицем, исходя из структурных данных.

Слайд 8

Описание слайда:

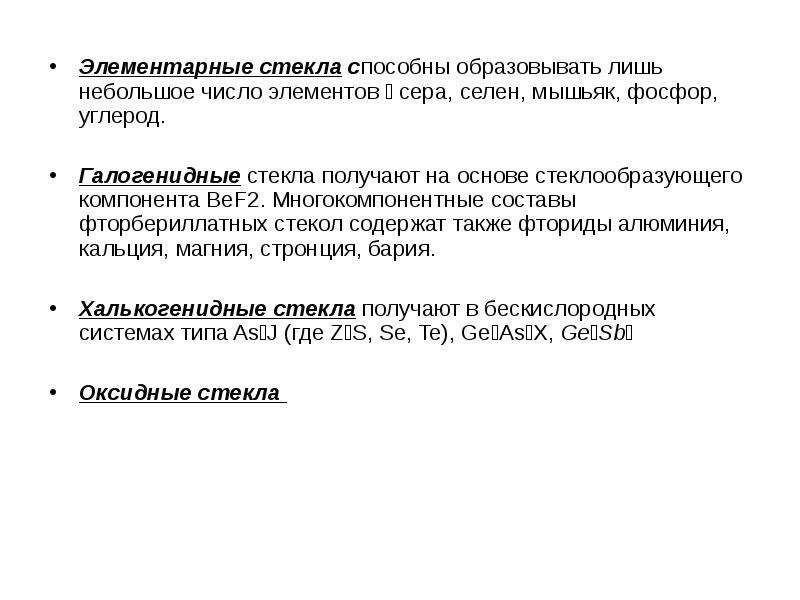

Элементарные стекла способны образовывать лишь небольшое число элементов сера, селен, мышьяк, фосфор, углерод. Элементарные стекла способны образовывать лишь небольшое число элементов сера, селен, мышьяк, фосфор, углерод. Галогенидные стекла получают на основе стеклообразующего компонента BeF2. Многокомпонентные составы фторбериллатных стекол содержат также фториды алюминия, кальция, магния, стронция, бария. Халькогенидные стекла получают в бескислородных системах типа AsJ (где ZS, Se, Te), GeAsX, GeSb Оксидные стекла

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

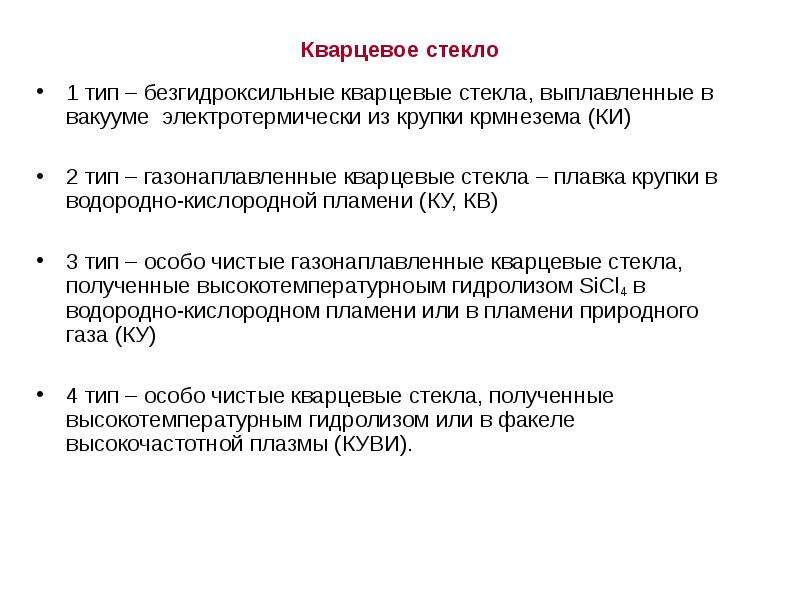

Кварцевое стекло 1 тип – безгидроксильные кварцевые стекла, выплавленные в вакууме электротермически из крупки крмнезема (КИ) 2 тип – газонаплавленные кварцевые стекла – плавка крупки в водородно-кислородной пламени (КУ, КВ) 3 тип – особо чистые газонаплавленные кварцевые стекла, полученные высокотемпературноым гидролизом SiCl4 в водородно-кислородном пламени или в пламени природного газа (КУ) 4 тип – особо чистые кварцевые стекла, полученные высокотемпературным гидролизом или в факеле высокочастотной плазмы (КУВИ).

Слайд 13

Описание слайда:

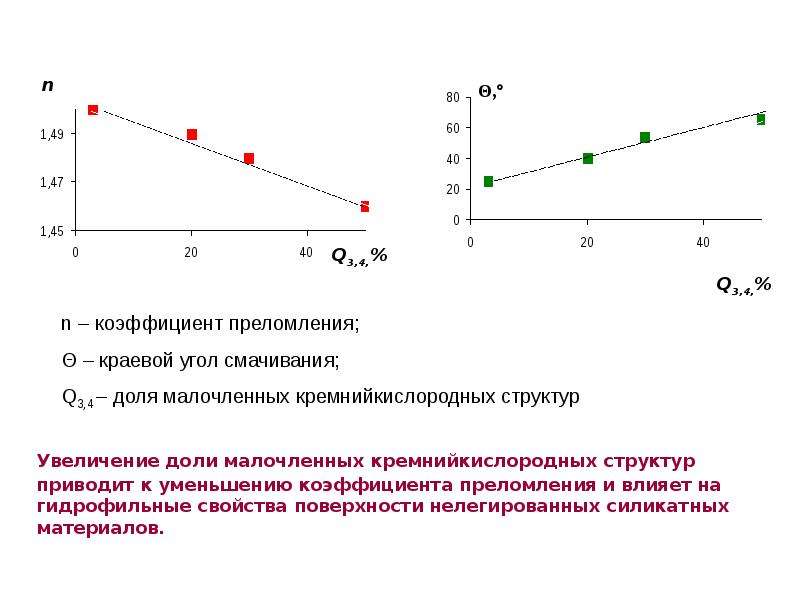

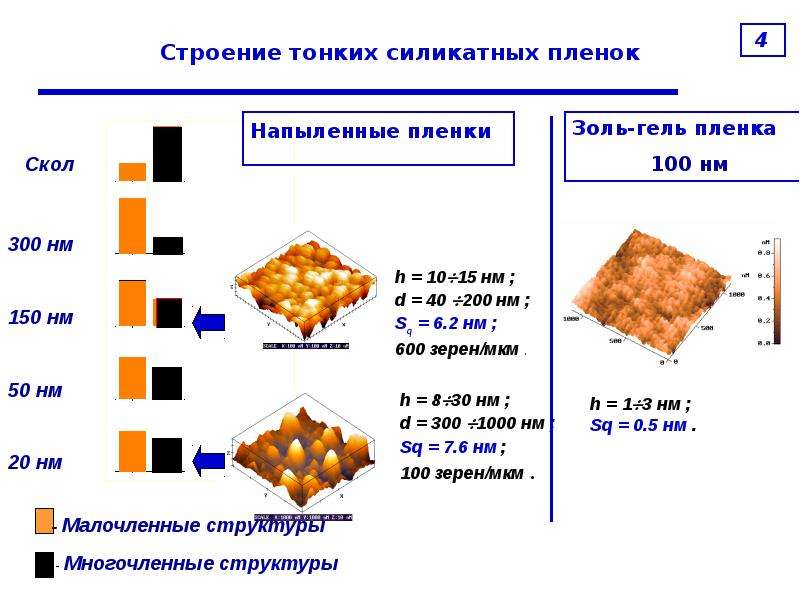

Строение тонких силикатных пленок

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

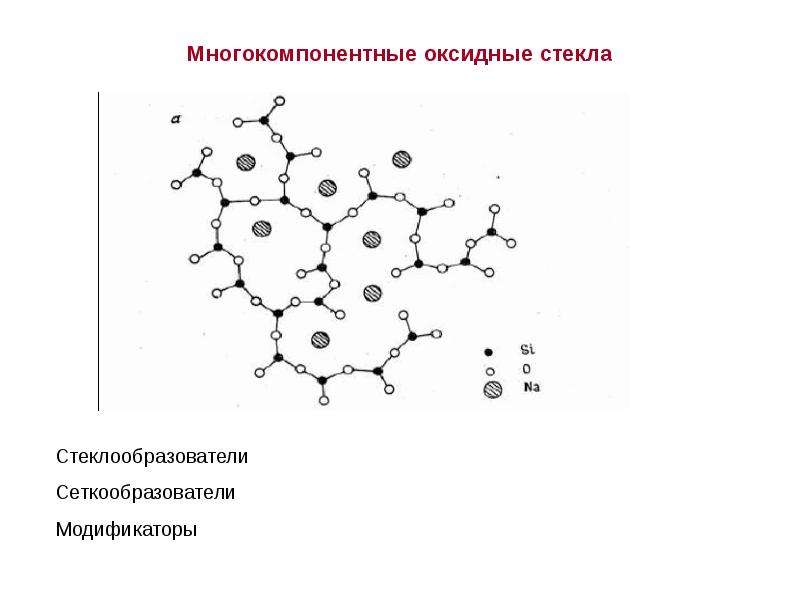

Многокомпонентные оксидные стекла

Слайд 16

Описание слайда:

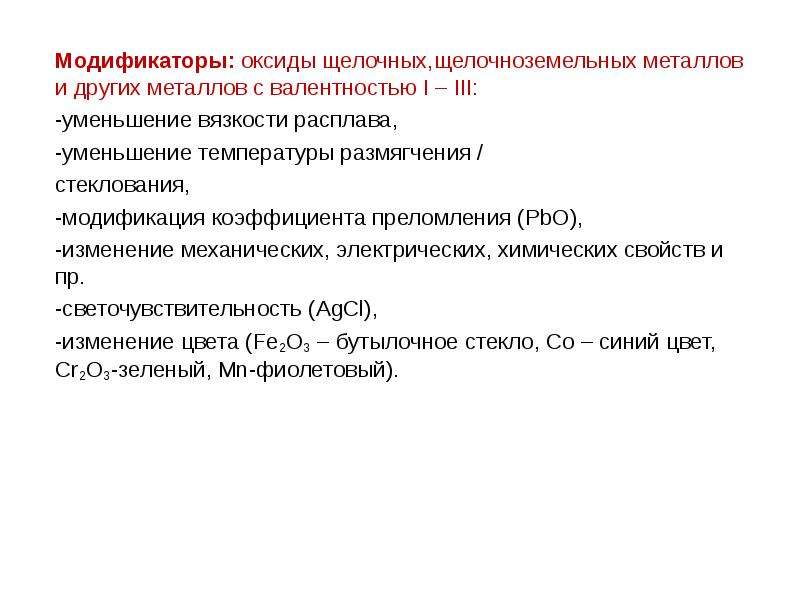

Модификаторы: оксиды щелочных,щелочноземельных металлов и других металлов с валентностью I – III: Модификаторы: оксиды щелочных,щелочноземельных металлов и других металлов с валентностью I – III: -уменьшение вязкости расплава, -уменьшение температуры размягчения / стеклования, -модификация коэффициента преломления (PbO), -изменение механических, электрических, химических свойств и пр. -светочувствительность (AgCl), -изменение цвета (Fe2O3 – бутылочное стекло, Co – синий цвет, Cr2O3-зеленый, Mn-фиолетовый).

Слайд 17

Описание слайда:

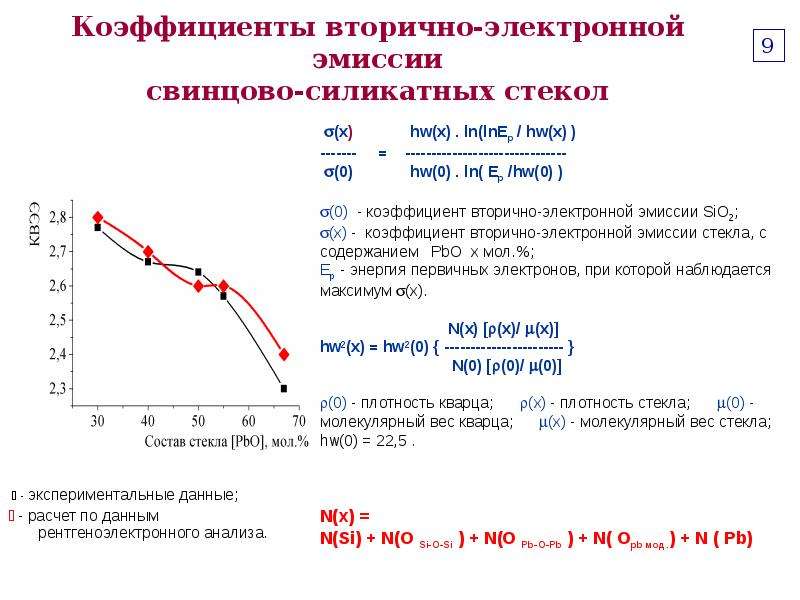

Коэффициенты вторично-электронной эмиссии свинцово-силикатных стекол  - экспериментальные данные;  - расчет по данным рентгеноэлектронного анализа.

Слайд 18

Описание слайда:

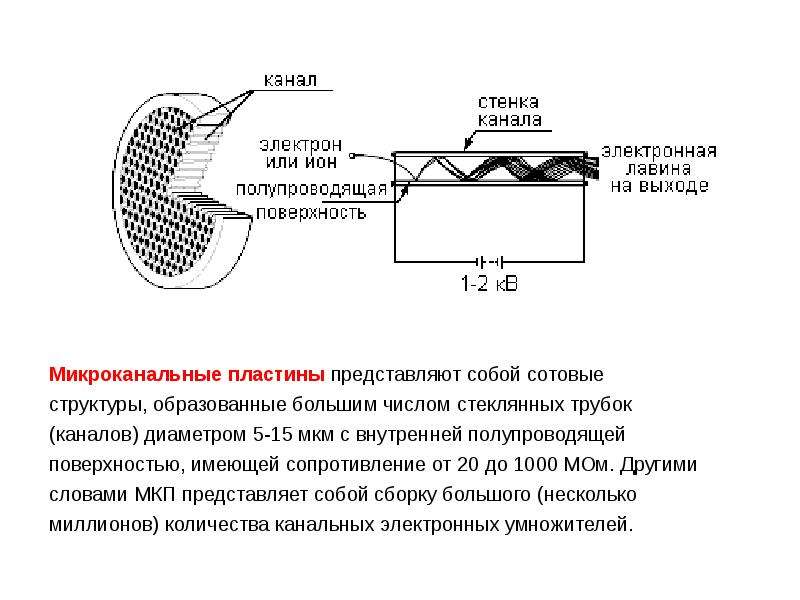

Микроканальные пластины (МКП)

Слайд 19

Описание слайда:

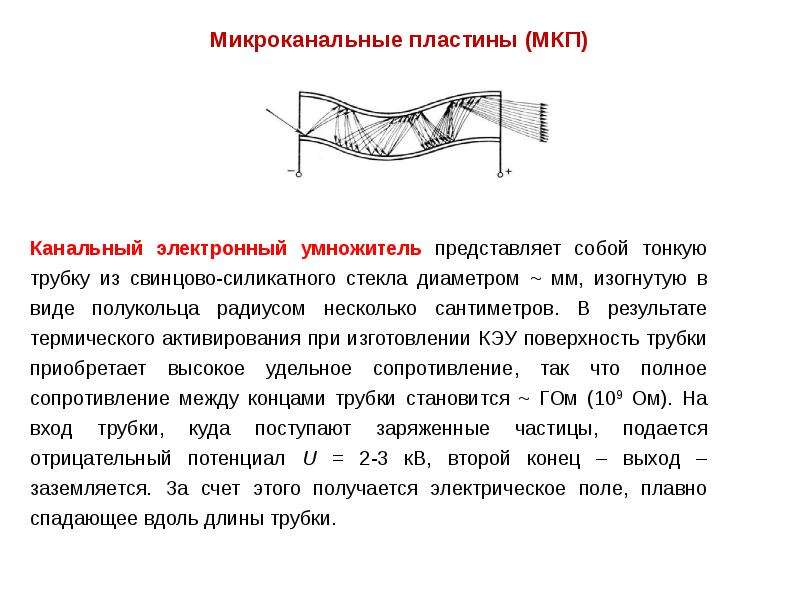

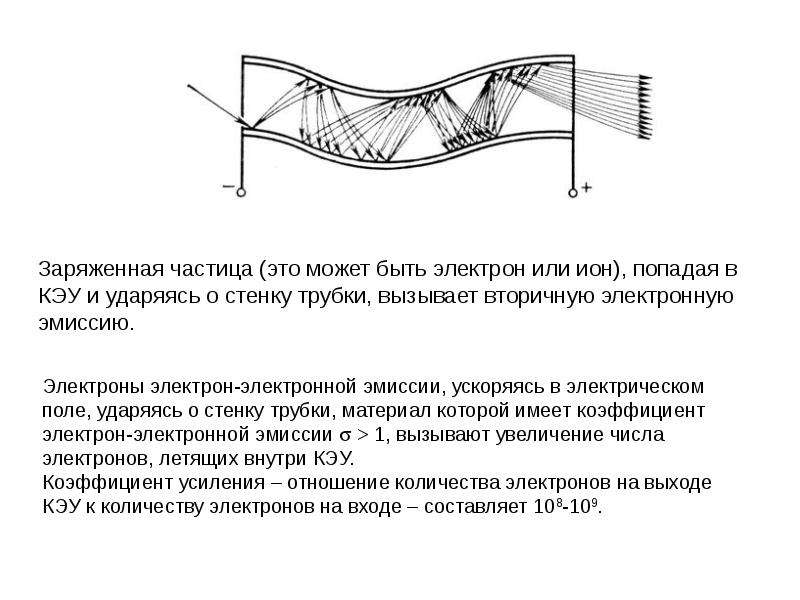

Заряженная частица (это может быть электрон или ион), попадая в КЭУ и ударяясь о стенку трубки, вызывает вторичную электронную эмиссию. Заряженная частица (это может быть электрон или ион), попадая в КЭУ и ударяясь о стенку трубки, вызывает вторичную электронную эмиссию.

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

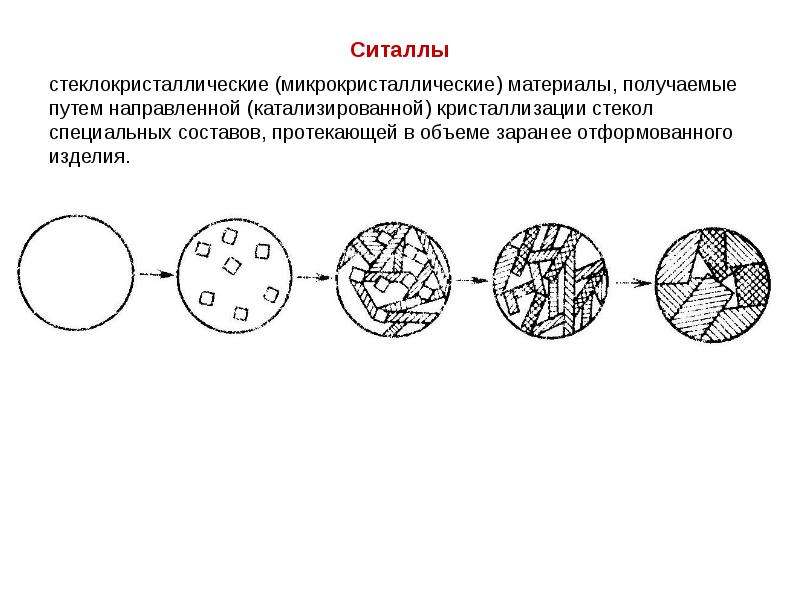

Ситаллы

Слайд 22

Описание слайда:

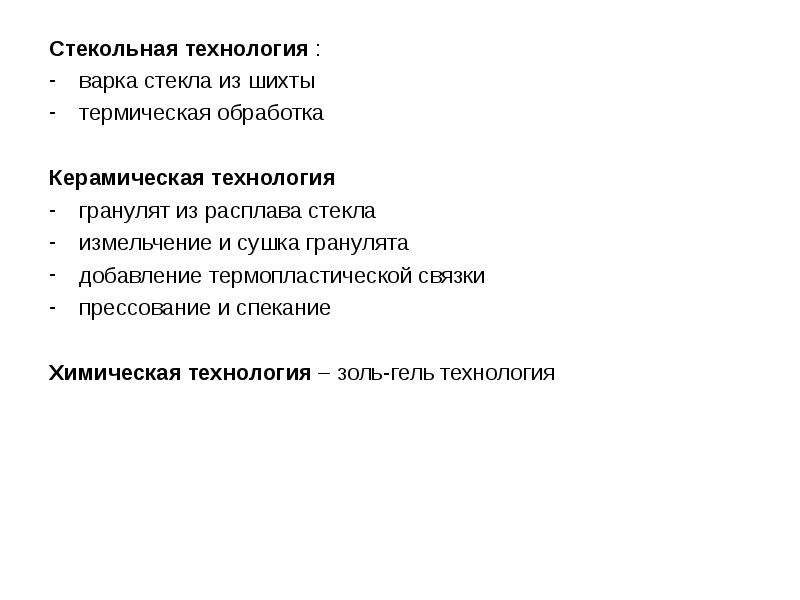

Стекольная технология : Стекольная технология : варка стекла из шихты термическая обработка Керамическая технология гранулят из расплава стекла измельчение и сушка гранулята добавление термопластической связки прессование и спекание Химическая технология – золь-гель технология
