Слайд 1


Строение сплавов
Описание слайда:
Строение сплавов

Слайд 2

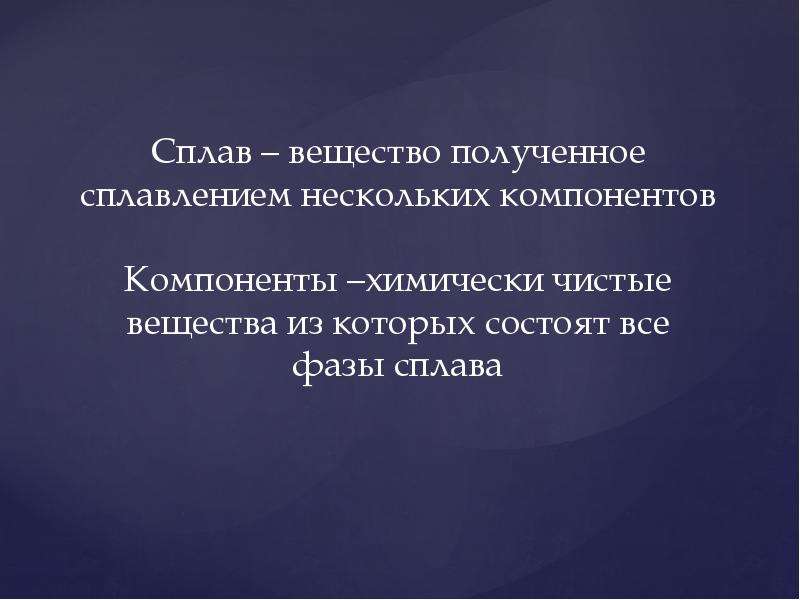

Сплав – вещество полученное сплавлением нескольких компонентов Компоненты –химически чистые вещества из которых состоят все фазы сплава
Описание слайда:
Сплав – вещество полученное сплавлением нескольких компонентов Компоненты –химически чистые вещества из которых состоят все фазы сплава

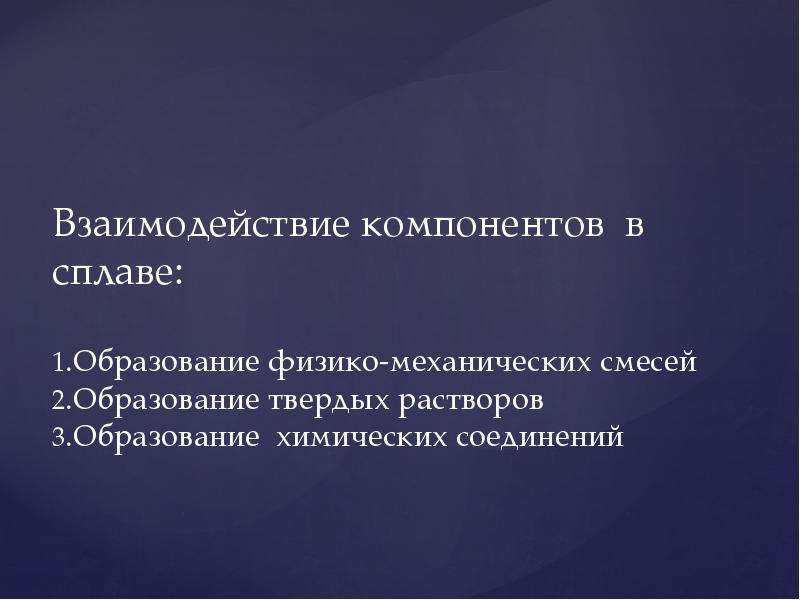

Слайд 3


Взаимодействие компонентов в сплаве: 1.Образование физико-механических смесей 2.Образование твердых растворов 3.Образование химических соединений
Описание слайда:
Взаимодействие компонентов в сплаве: 1.Образование физико-механических смесей 2.Образование твердых растворов 3.Образование химических соединений

Слайд 4

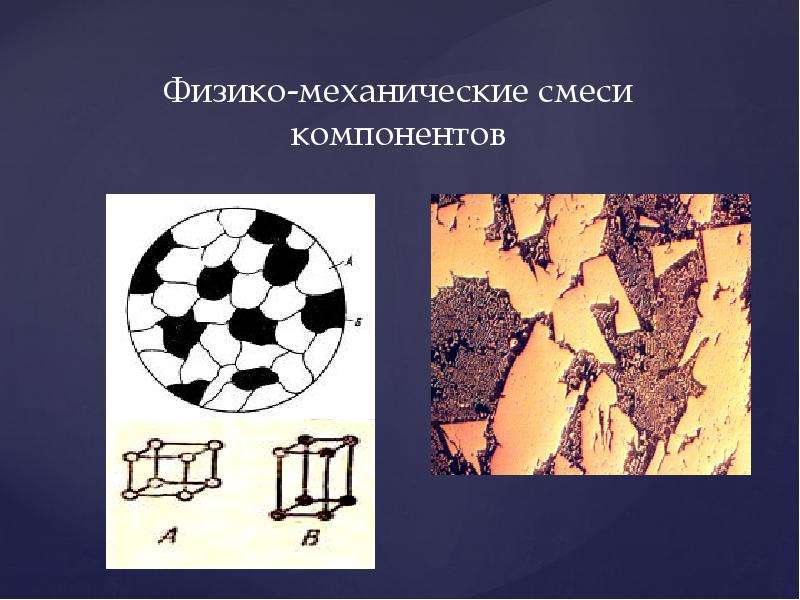

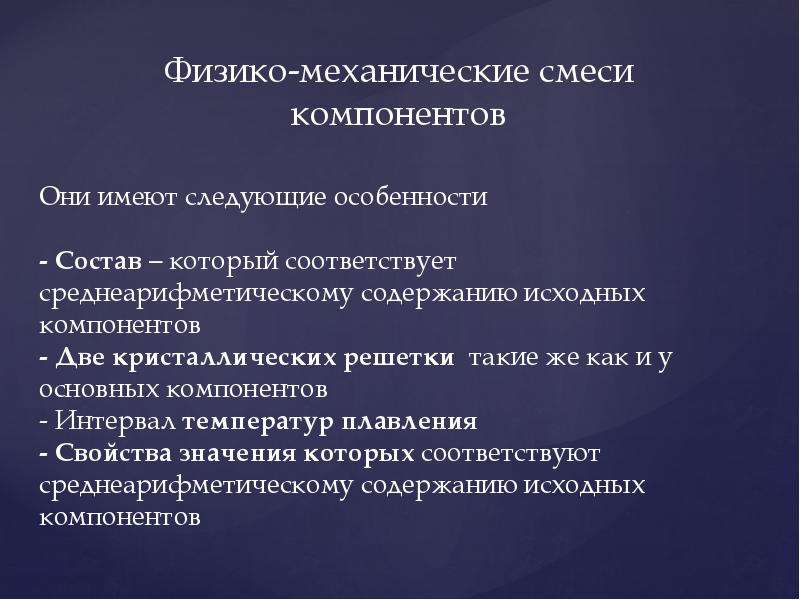

Физико-механические смеси компонентов
Описание слайда:
Физико-механические смеси компонентов

Слайд 5


Физико-механические смеси компонентов
Описание слайда:
Физико-механические смеси компонентов

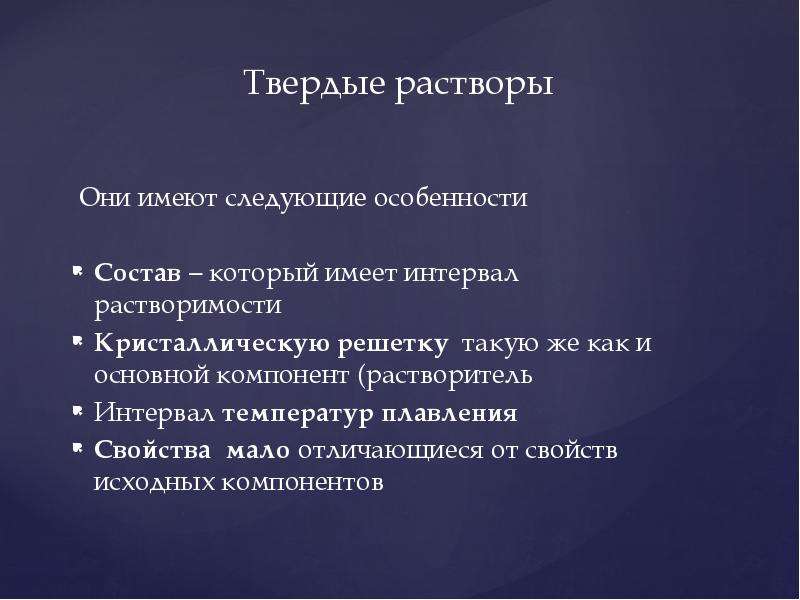

Слайд 6


Твердые растворы Они имеют следующие особенности Состав – который имеет интервал растворимости Кристаллическую решетку такую же как и основной...
Описание слайда:
Твердые растворы Они имеют следующие особенности Состав – который имеет интервал растворимости Кристаллическую решетку такую же как и основной компонент (растворитель Интервал температур плавления Свойства мало отличающиеся от свойств исходных компонентов

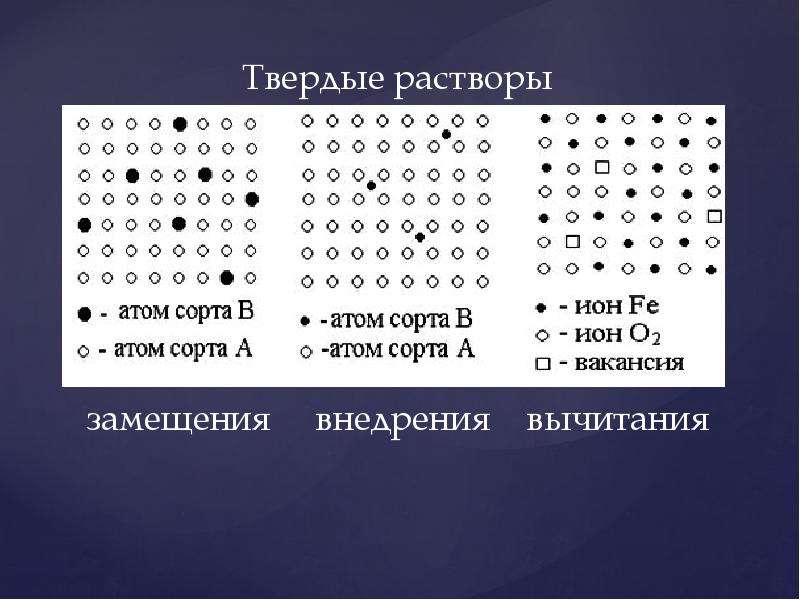

Слайд 7

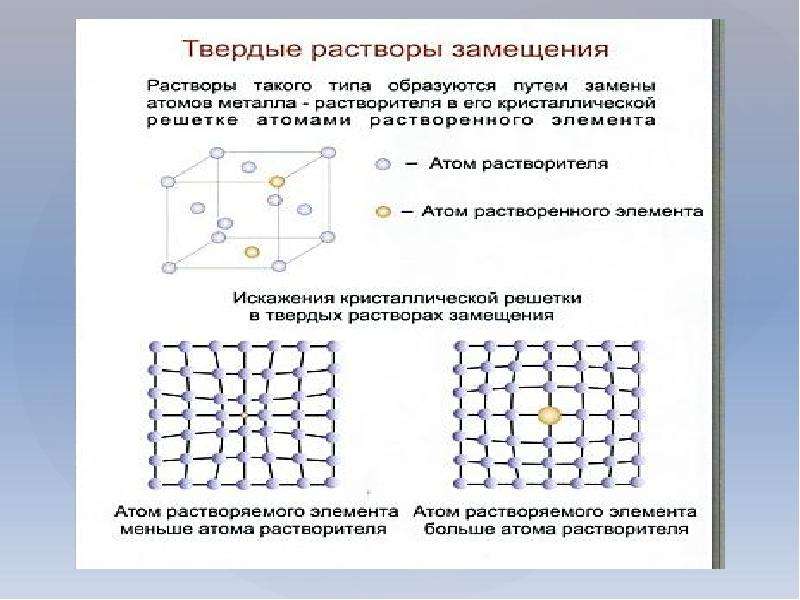

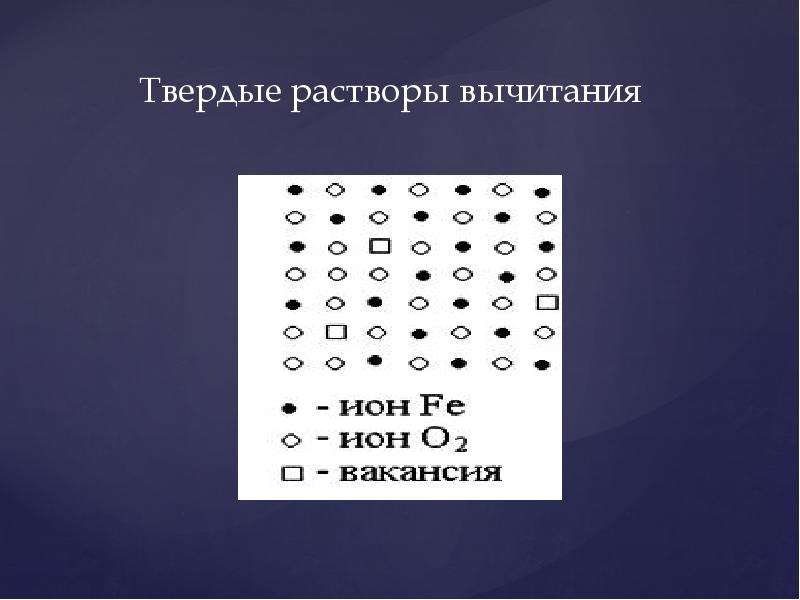

Твердые растворы замещения внедрения вычитания
Описание слайда:
Твердые растворы замещения внедрения вычитания

Слайд 8


Строение сплавов, слайд №8
Описание слайда:

Слайд 9


Строение сплавов, слайд №9
Описание слайда:

Слайд 10


Строение сплавов, слайд №10
Описание слайда:

Слайд 11


Строение сплавов, слайд №11
Описание слайда:

Слайд 12

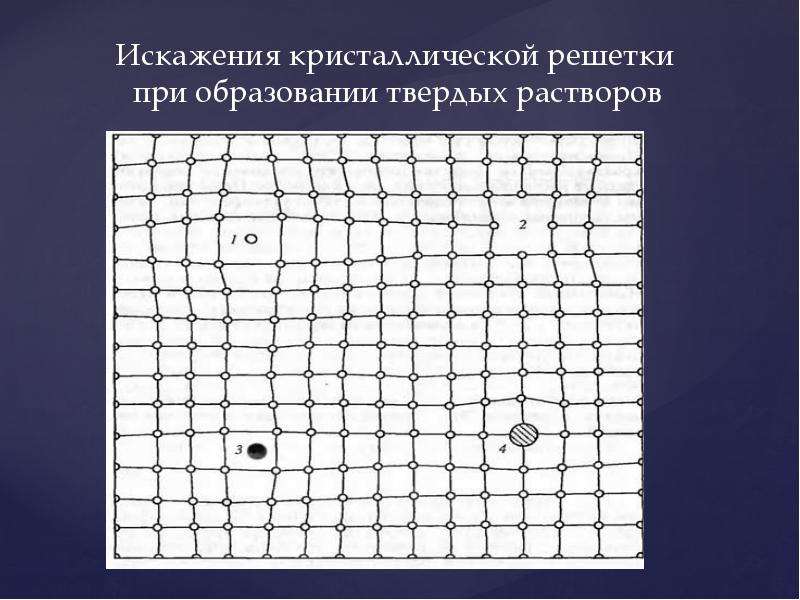

Искажения кристаллической решетки при образовании твердых растворов
Описание слайда:
Искажения кристаллической решетки при образовании твердых растворов

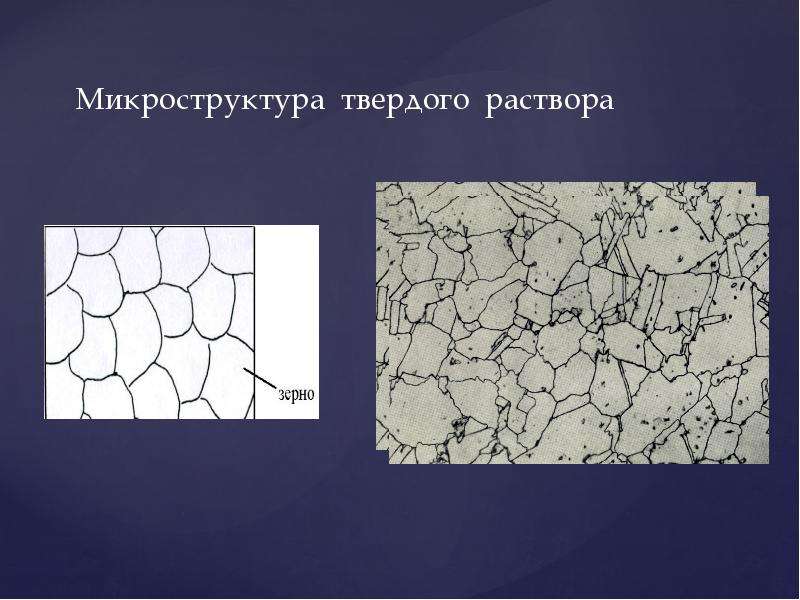

Слайд 13


Микроструктура твердого раствора
Описание слайда:
Микроструктура твердого раствора

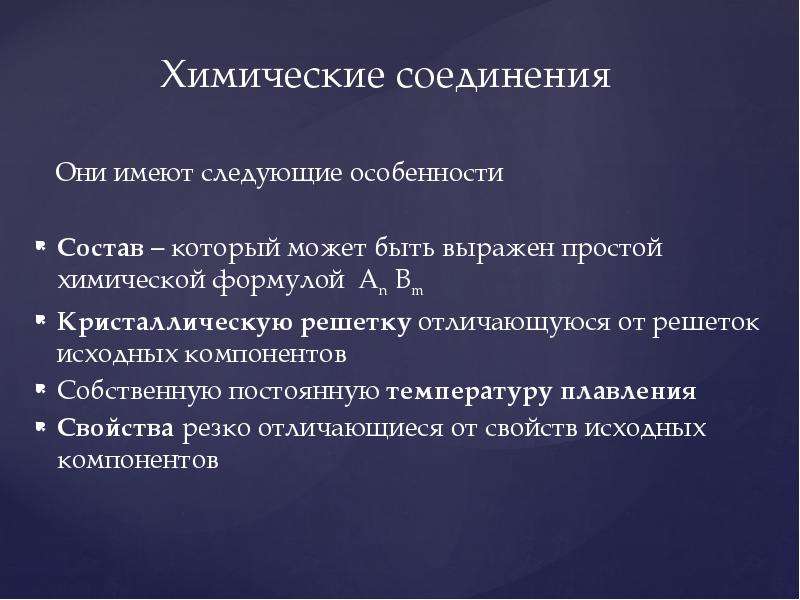

Слайд 14


Химические соединения Они имеют следующие особенности Состав – который может быть выражен простой химической формулой An Bm Кристаллическую решетку...
Описание слайда:
Химические соединения Они имеют следующие особенности Состав – который может быть выражен простой химической формулой An Bm Кристаллическую решетку отличающуюся от решеток исходных компонентов Собственную постоянную температуру плавления Свойства резко отличающиеся от свойств исходных компонентов

Слайд 15


Строение сплавов, слайд №15
Описание слайда:

Слайд 16


Микроструктура химических соединений
Описание слайда:
Микроструктура химических соединений

Слайд 17

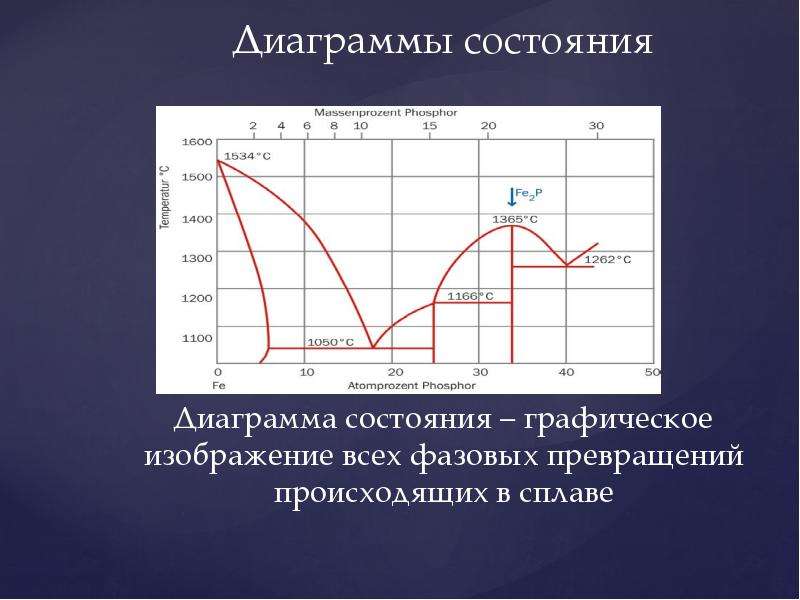

Диаграммы состояния Диаграмма состояния – графическое изображение всех фазовых превращений происходящих в сплаве
Описание слайда:
Диаграммы состояния Диаграмма состояния – графическое изображение всех фазовых превращений происходящих в сплаве

Слайд 18


Строение сплавов, слайд №18
Описание слайда:

Слайд 19


Строение сплавов, слайд №19
Описание слайда:

Слайд 20

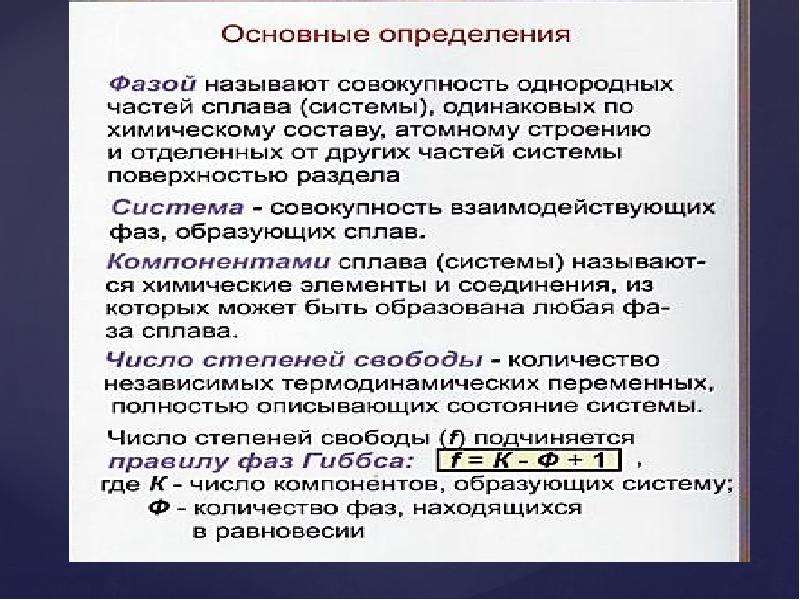

Правило фаз (Гиббса) C = K – Ф + Р С –степень свободы системы К – количество компонентов Ф – число фаз Р – число независимых переменных С = К – Ф + 1
Описание слайда:
Правило фаз (Гиббса) C = K – Ф + Р С –степень свободы системы К – количество компонентов Ф – число фаз Р – число независимых переменных С = К – Ф + 1

Слайд 21


Строение сплавов, слайд №21
Описание слайда:

Слайд 22

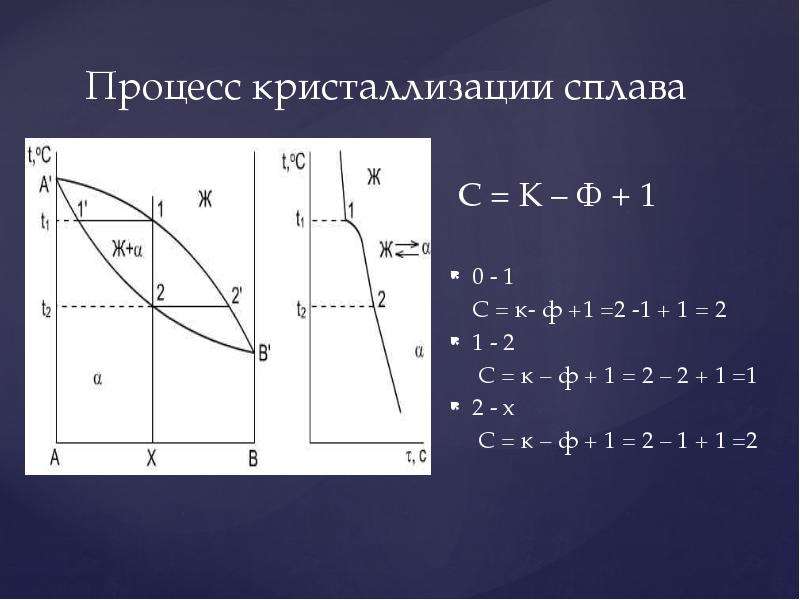

Процесс кристаллизации сплава C = K – Ф + 1 0 - 1 С = к- ф +1 =2 -1 + 1 = 2 1 - 2 С = к – ф + 1 = 2 – 2 + 1 =1 2 - х С = к – ф + 1 = 2 – 1 + 1 =2
Описание слайда:
Процесс кристаллизации сплава C = K – Ф + 1 0 - 1 С = к- ф +1 =2 -1 + 1 = 2 1 - 2 С = к – ф + 1 = 2 – 2 + 1 =1 2 - х С = к – ф + 1 = 2 – 1 + 1 =2

Слайд 23


Строение сплавов, слайд №23
Описание слайда:

Слайд 24


Строение сплавов, слайд №24
Описание слайда:

Слайд 25

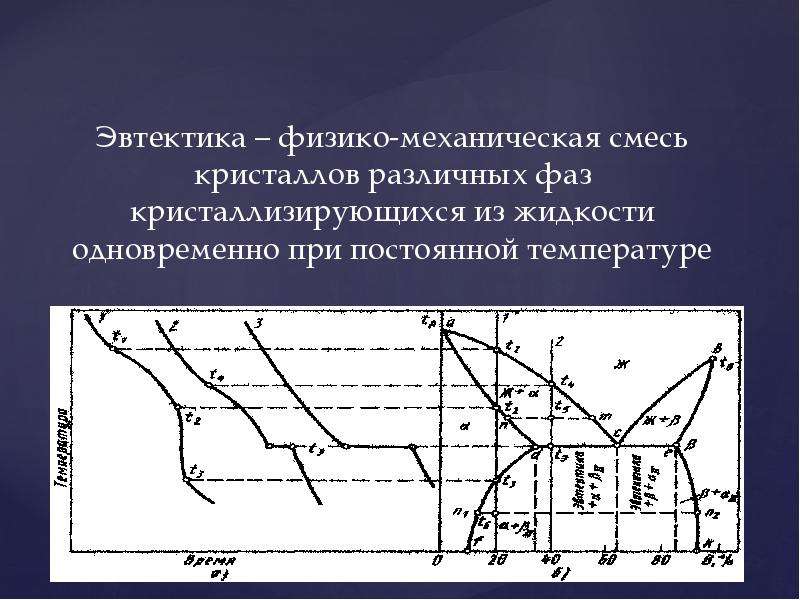

Эвтектика – физико-механическая смесь кристаллов различных фаз кристаллизирующихся из жидкости одновременно при постоянной температуре
Описание слайда:
Эвтектика – физико-механическая смесь кристаллов различных фаз кристаллизирующихся из жидкости одновременно при постоянной температуре

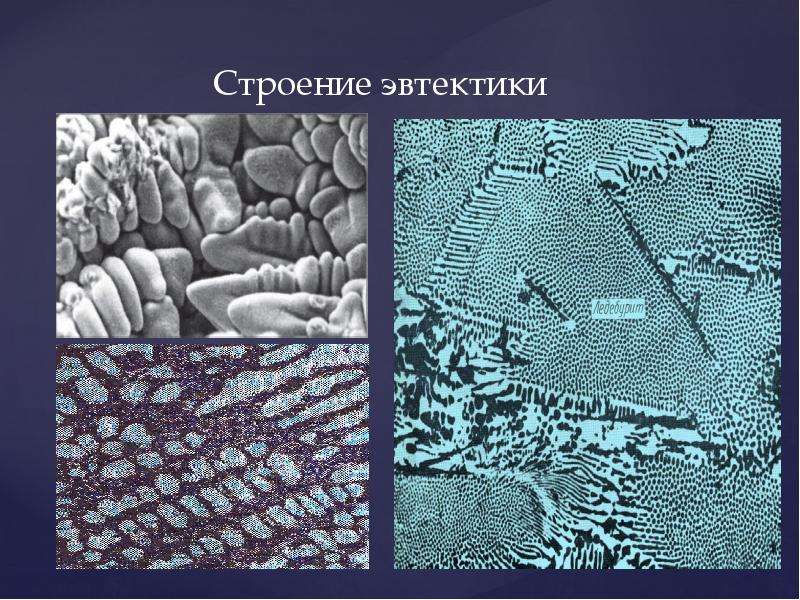

Слайд 26


Строение эвтектики
Описание слайда:
Строение эвтектики

Слайд 27


Строение сплавов, слайд №27
Описание слайда:

Слайд 28

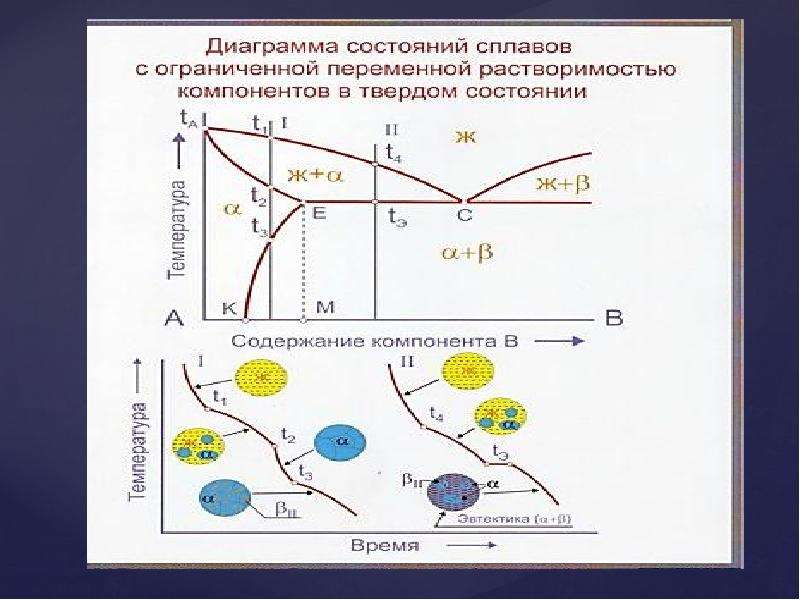

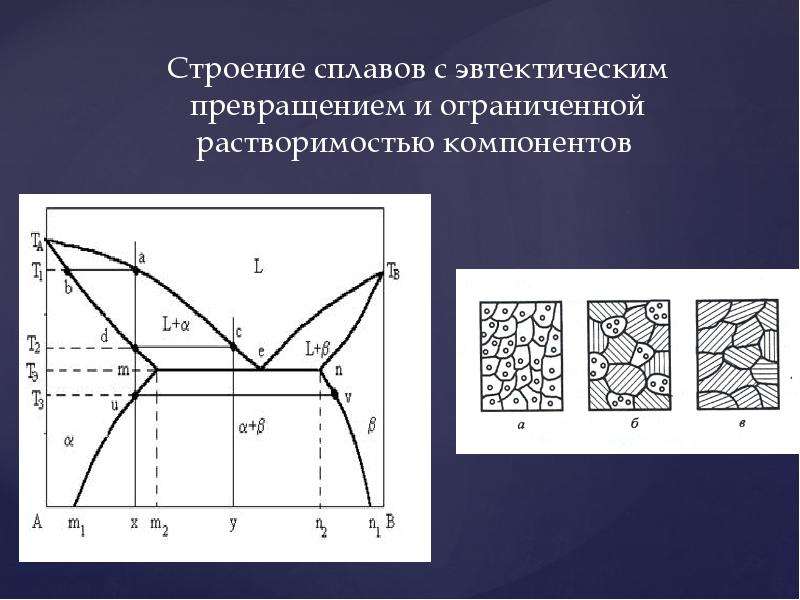

Строение сплавов с эвтектическим превращением и ограниченной растворимостью компонентов
Описание слайда:
Строение сплавов с эвтектическим превращением и ограниченной растворимостью компонентов

Слайд 29

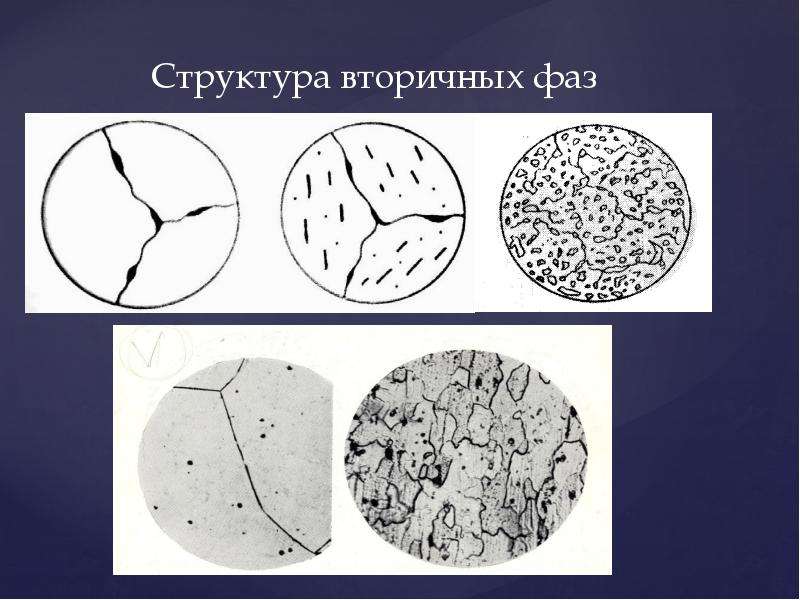

Структура вторичных фаз
Описание слайда:
Структура вторичных фаз

Слайд 30


Строение сплавов, слайд №30
Описание слайда:

Слайд 31

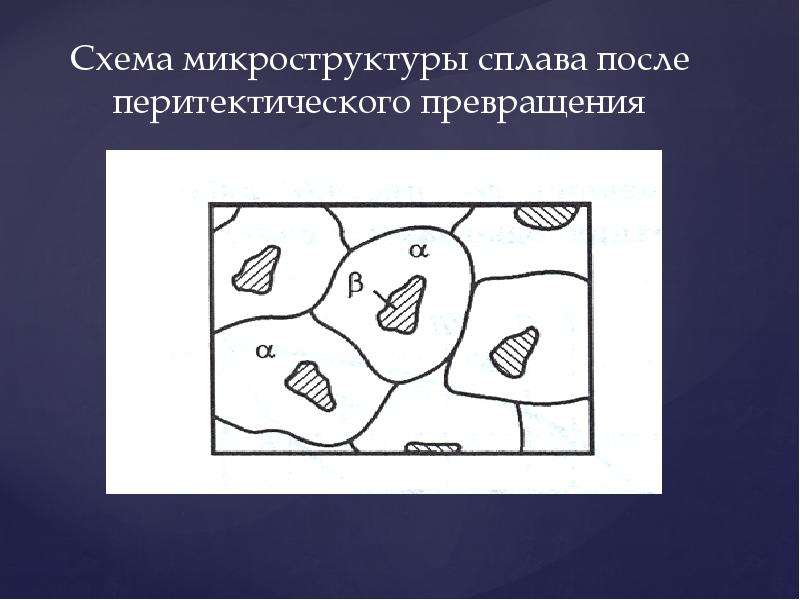

Схема микроструктуры сплава после перитектического превращения
Описание слайда:
Схема микроструктуры сплава после перитектического превращения

Слайд 32

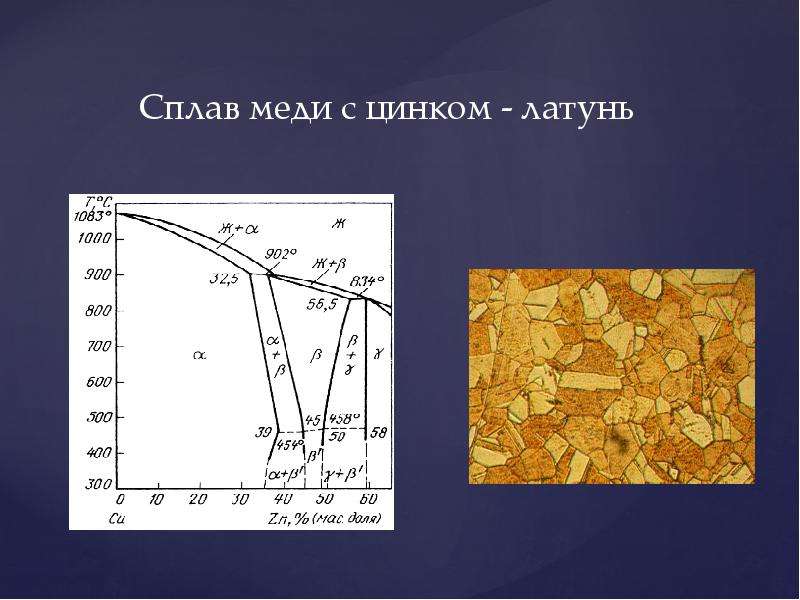

Сплав меди с цинком - латунь
Описание слайда:
Сплав меди с цинком - латунь

Слайд 33


Лекция 7
Описание слайда:
Лекция 7

Слайд 34

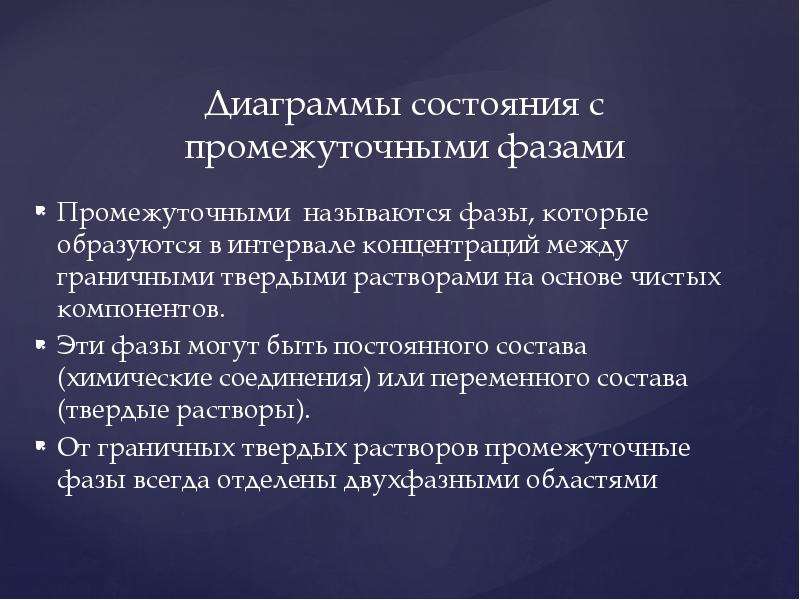

Диаграммы состояния с промежуточными фазами Промежуточными называются фазы, которые образуются в интервале концентраций между граничными твердыми...
Описание слайда:
Диаграммы состояния с промежуточными фазами Промежуточными называются фазы, которые образуются в интервале концентраций между граничными твердыми растворами на основе чистых компонентов. Эти фазы могут быть постоянного состава (химические соединения) или переменного состава (твердые растворы). От граничных твердых растворов промежуточные фазы всегда отделены двухфазными областями

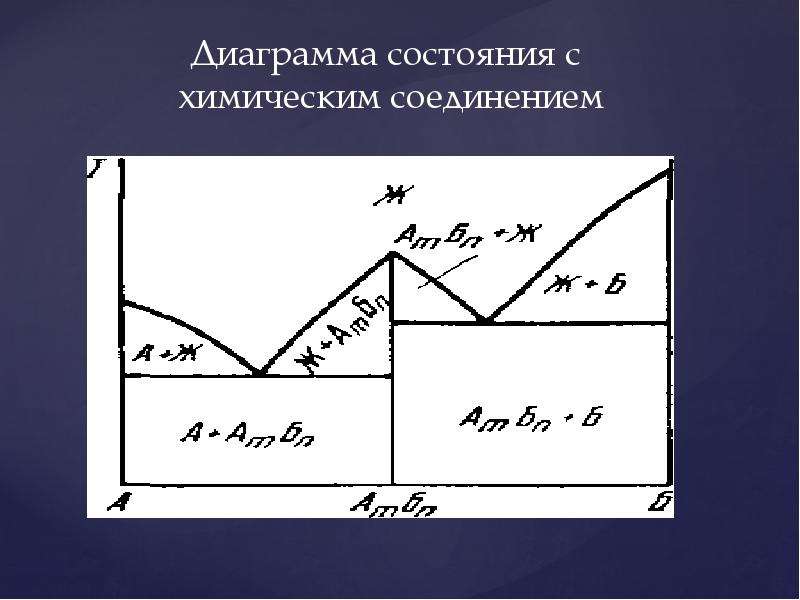

Слайд 35

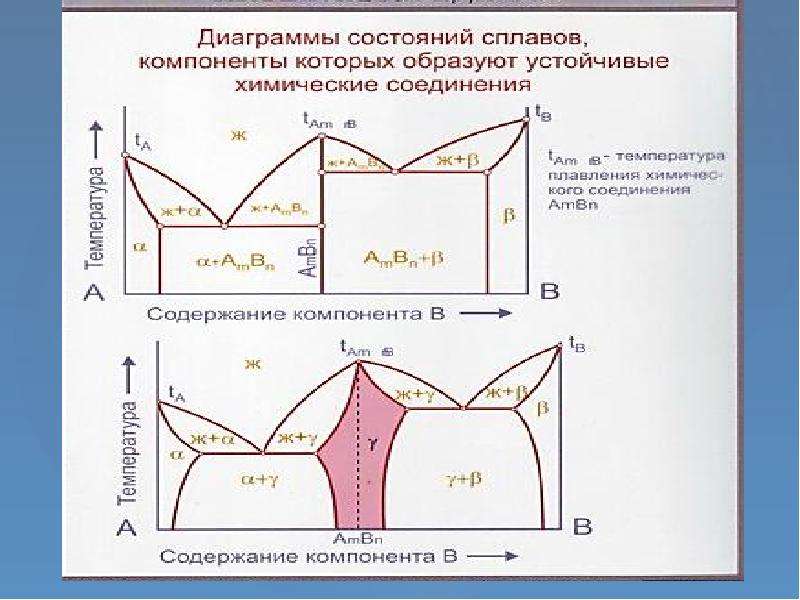

Диаграмма состояния с химическим соединением
Описание слайда:
Диаграмма состояния с химическим соединением

Слайд 36

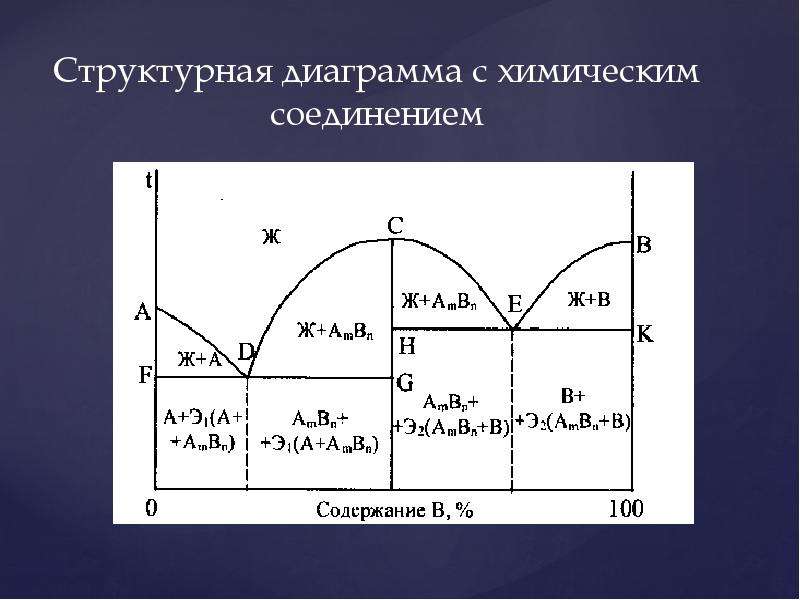

Структурная диаграмма с химическим соединением
Описание слайда:
Структурная диаграмма с химическим соединением

Слайд 37


Строение сплавов, слайд №37
Описание слайда:

Слайд 38


Строение сплавов, слайд №38
Описание слайда:

Слайд 39

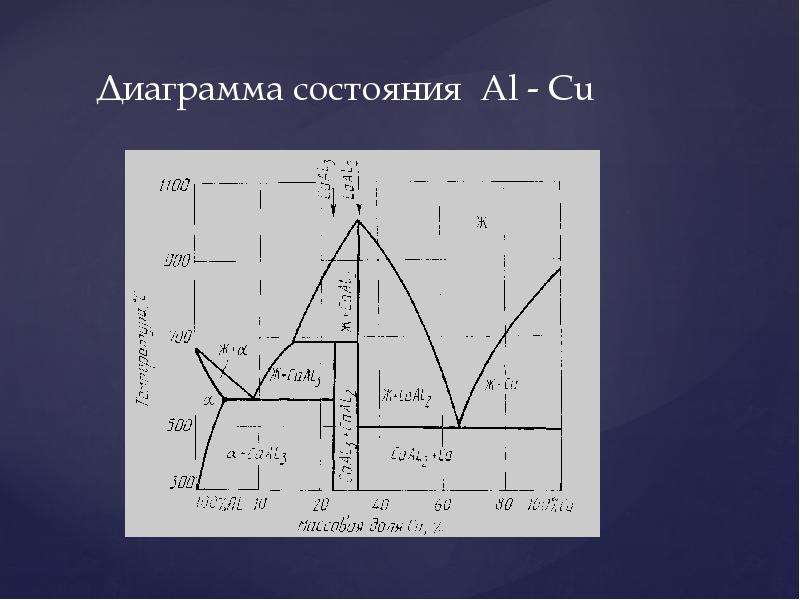

Диаграмма состояния Al - Cu
Описание слайда:
Диаграмма состояния Al - Cu

Слайд 40

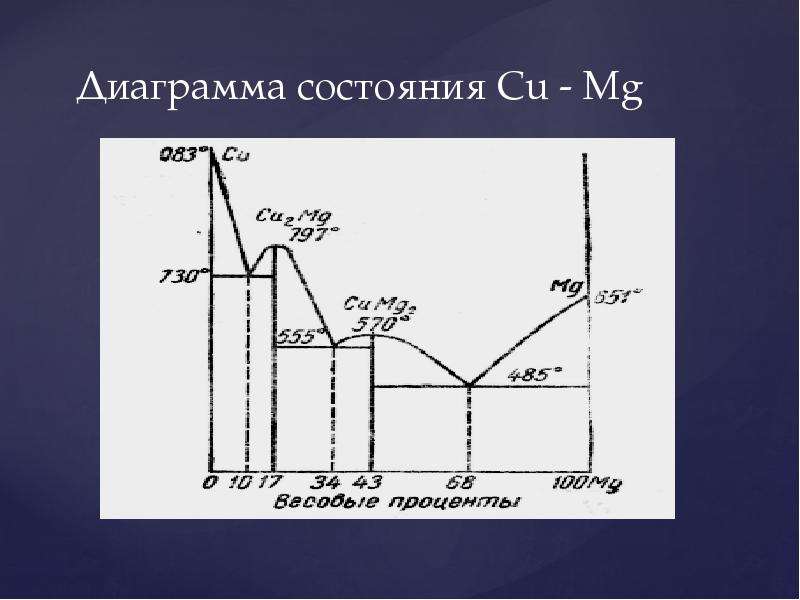

Диаграмма состояния Cu - Mg
Описание слайда:
Диаграмма состояния Cu - Mg

Слайд 41


Строение сплавов, слайд №41
Описание слайда:

Слайд 42


Лекция 8
Описание слайда:
Лекция 8

Слайд 43

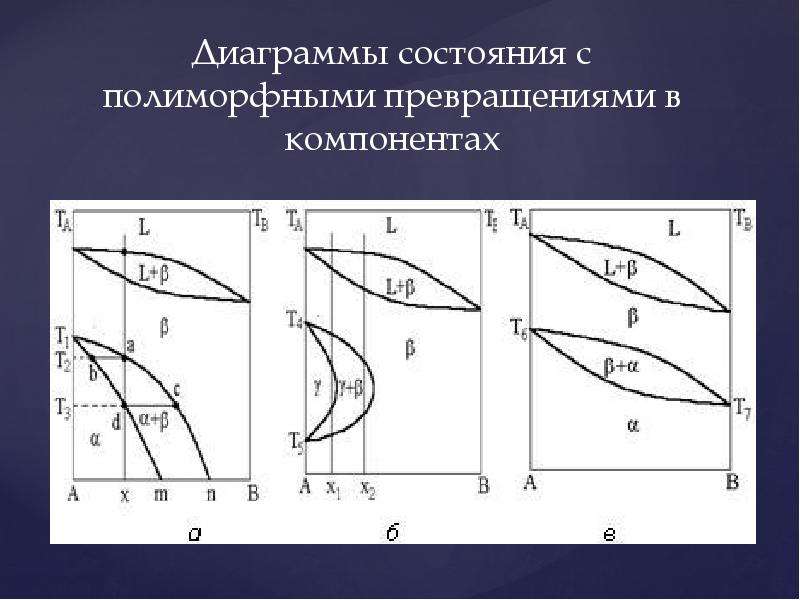

Диаграммы состояния с полиморфными превращениями в компонентах
Описание слайда:
Диаграммы состояния с полиморфными превращениями в компонентах

Слайд 44

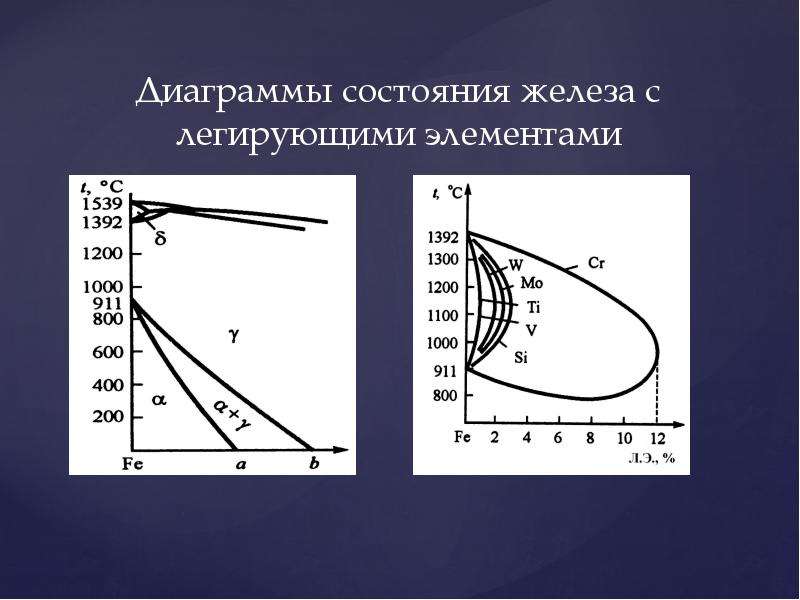

Диаграммы состояния железа с легирующими элементами
Описание слайда:
Диаграммы состояния железа с легирующими элементами

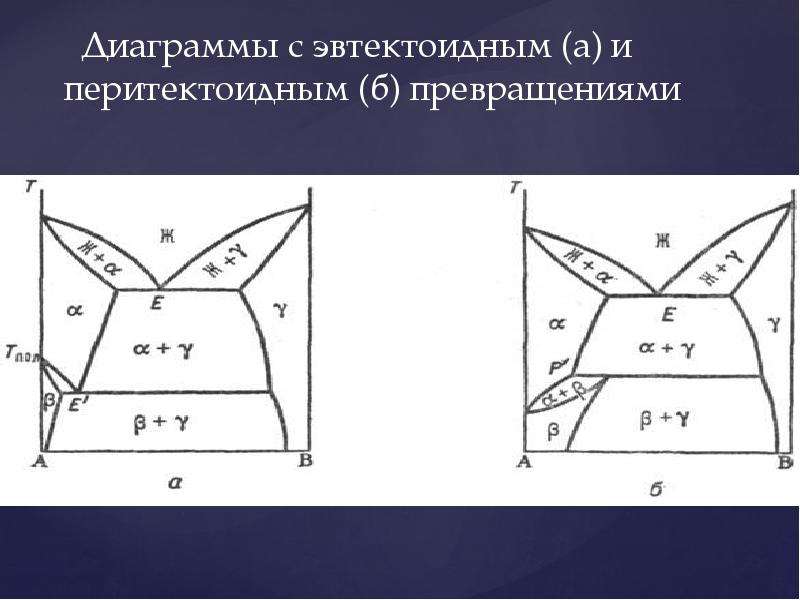

Слайд 45


Диаграммы с эвтектоидным (а) и перитектоидным (б) превращениями
Описание слайда:
Диаграммы с эвтектоидным (а) и перитектоидным (б) превращениями

Слайд 46

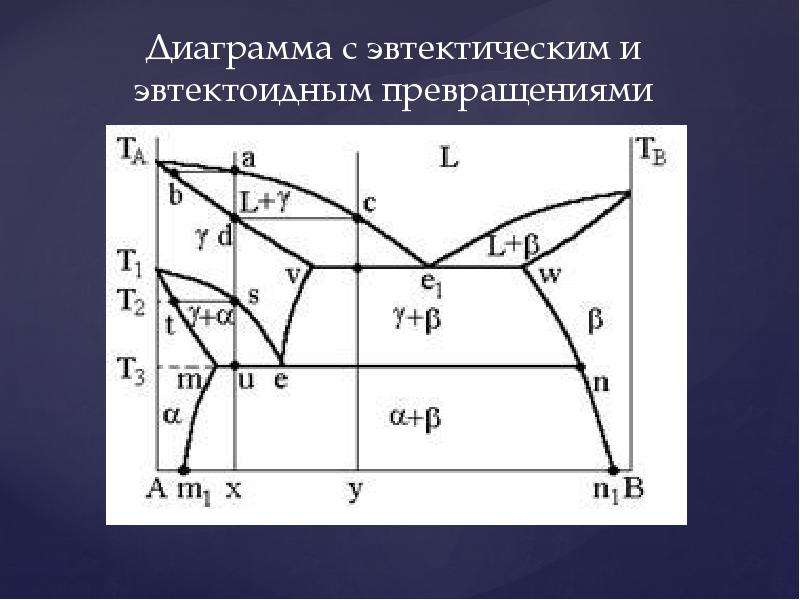

Диаграмма с эвтектическим и эвтектоидным превращениями
Описание слайда:
Диаграмма с эвтектическим и эвтектоидным превращениями

Слайд 47

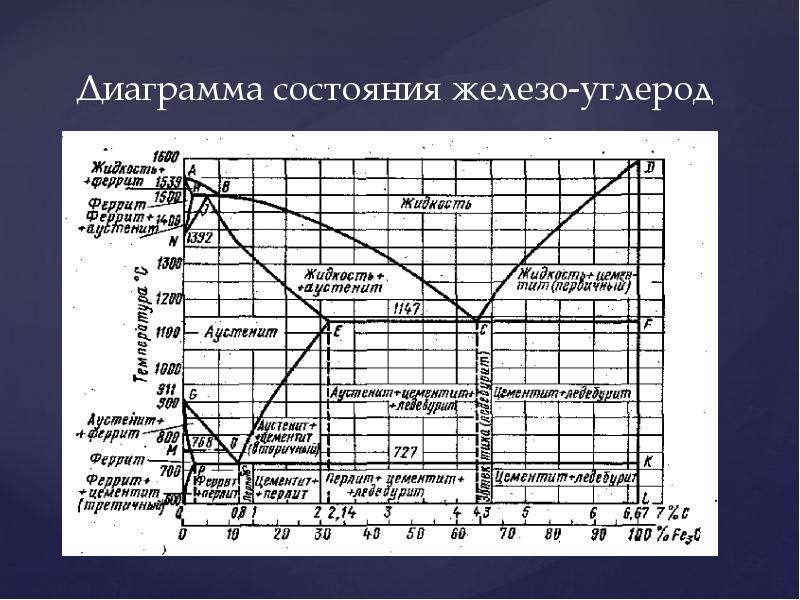

Диаграмма состояния железо-углерод
Описание слайда:
Диаграмма состояния железо-углерод

Слайд 48

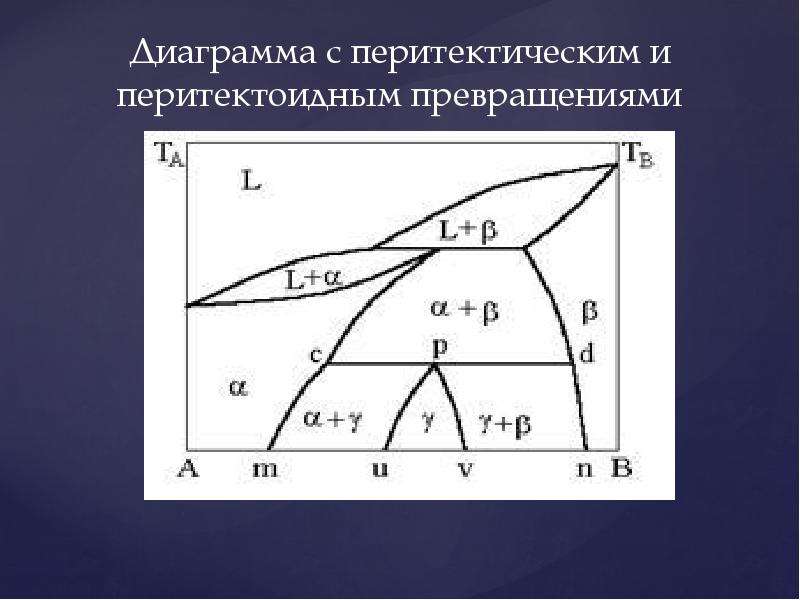

Диаграмма с перитектическим и перитектоидным превращениями
Описание слайда:
Диаграмма с перитектическим и перитектоидным превращениями

Слайд 49

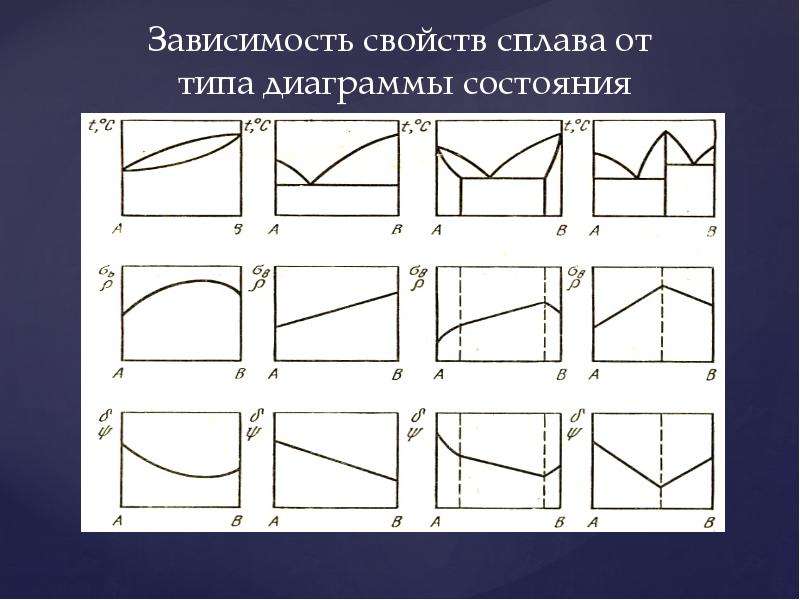

Зависимость свойств сплава от типа диаграммы состояния
Описание слайда:
Зависимость свойств сплава от типа диаграммы состояния

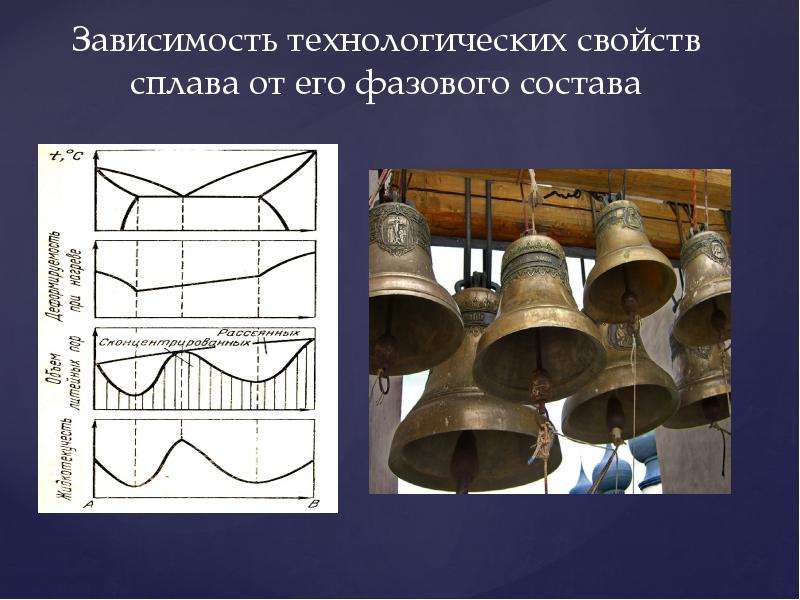

Слайд 50


Зависимость технологических свойств сплава от его фазового состава
Описание слайда:
Зависимость технологических свойств сплава от его фазового состава
