Вы можете ознакомиться и скачать презентацию на тему Теплотехнический расчет нагрева бесконечного цилиндра при регулярном режиме. Доклад-сообщение содержит 20 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Теплотехнический расчет нагрева бесконечного цилиндра при регулярном режиме

Слайд 2

Описание слайда:

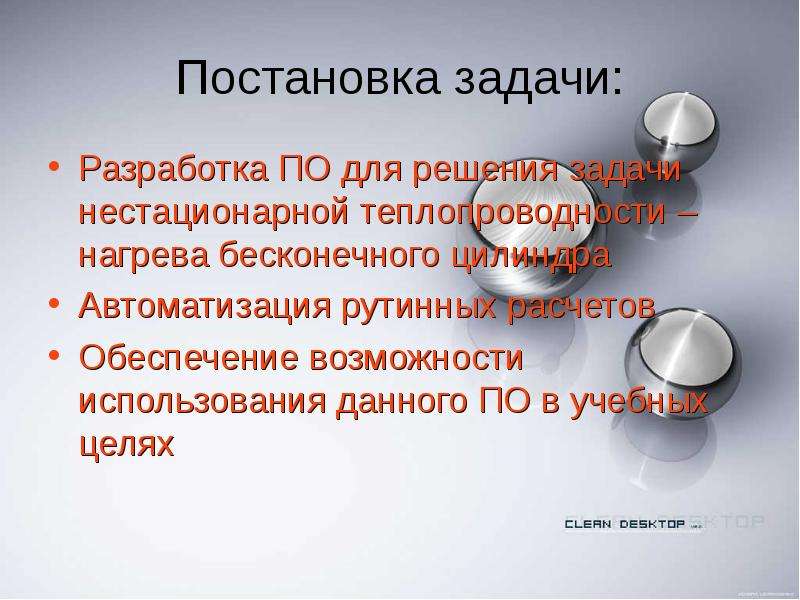

Постановка задачи: Разработка ПО для решения задачи нестационарной теплопроводности – нагрева бесконечного цилиндра Автоматизация рутинных расчетов Обеспечение возможности использования данного ПО в учебных целях

Слайд 3

Описание слайда:

Физическая постановка задачи Теплопроводность — это перенос теплоты структурными частицами вещества (молекулами, атомами, электронами) в процессе их теплового движения. Явление теплопроводности заключается в том, что кинетическая энергия атомов и молекул, которая определяет температуру тела, передаётся другому телу при их взаимодействии или передаётся из более нагретых областей тела к менее нагретым областям. Различные группы сталей в зависимости от температуры имеют различную теплопроводность. Так, углеродистые стали с повышением температуры уменьшают свою теплопроводность, высоколегированные аустенитные стали — увеличивают, а теплопроводность нержавеющих хромистых сталей остается почти постоянной примерно до 1000 ºС. Теплопроводность сталей значительно изменяется с введением легирующих добавок, однако с повышением температуры разница стирается и при 900—950 ºС теплопроводность всех сталей становится примерно одинаковой.

Слайд 4

Описание слайда:

Физическая постановка задачи Для сталей в случае отсутствия табличных данных значения коэффициента теплопроводности λ при нужных температурах с достаточной степенью точности можно рассчитать по формуле λt = K · λ0 где К — коэффициент, который определяется по графику; λ0 — коэффициент теплопроводности при нормальных условиях. Значения поправочного коэффициента К, учитывающего изменения теплопроводности углеродистых сталей с изменением температуры

Слайд 5

Описание слайда:

Разработка алгоритма в таблицах Excel Исходные данные Расчет Этап 1 Расчет Этап2

Слайд 6

Описание слайда:

Разработка алгоритма в таблицах Excel Визуализация рассчитанных данных

Слайд 7

Описание слайда:

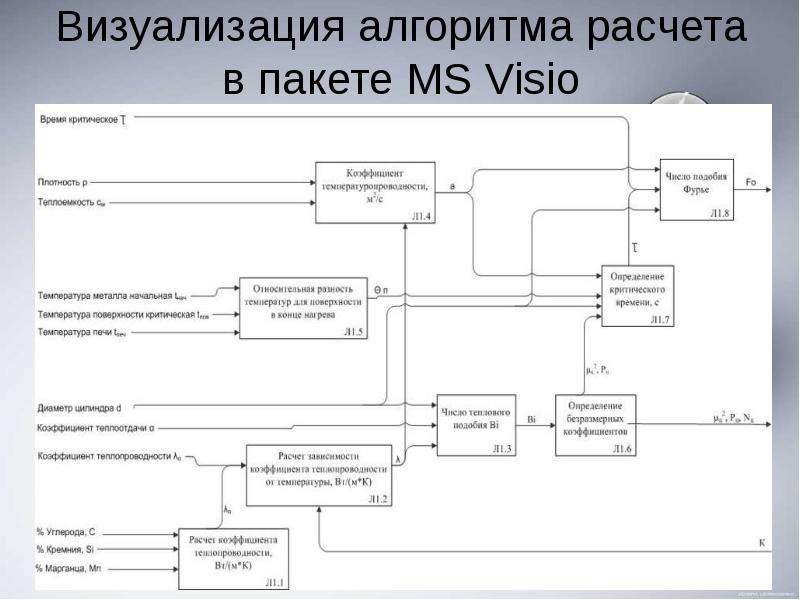

Визуализация алгоритма расчета в пакете MS Visio

Слайд 8

Описание слайда:

Визуализация алгоритма расчета в пакете MS Visio

Слайд 9

Описание слайда:

Архитектура ПО

Слайд 10

Описание слайда:

Реализация программного средства в среде MS Visual Studio Проектируемое программное средство создано в среде MS Visual Studio 2005.NET на языке C#. C# относится к семье языков с C-подобным синтаксисом, из них его синтаксис наиболее близок к С++ и Java. Язык имеет строгую статическую типизацию, поддерживает полиморфизм, перегрузку операторов, указатели на функции-члены классов, атрибуты, события, свойства, исключения, комментарии в формате XML.

Слайд 11

Описание слайда:

«Нагрев цилиндра»: Установка Установка на компьютер производится с помощью инсталлятора – файла Cilindr_Setup.msi После запуска файла появится окно, в котором нужно указать полный путь к папке, куда следует установить файлы программы. По умолчанию файлы скопируются в папку C:\Program Files\Нагрев цилиндра.

Слайд 12

Описание слайда:

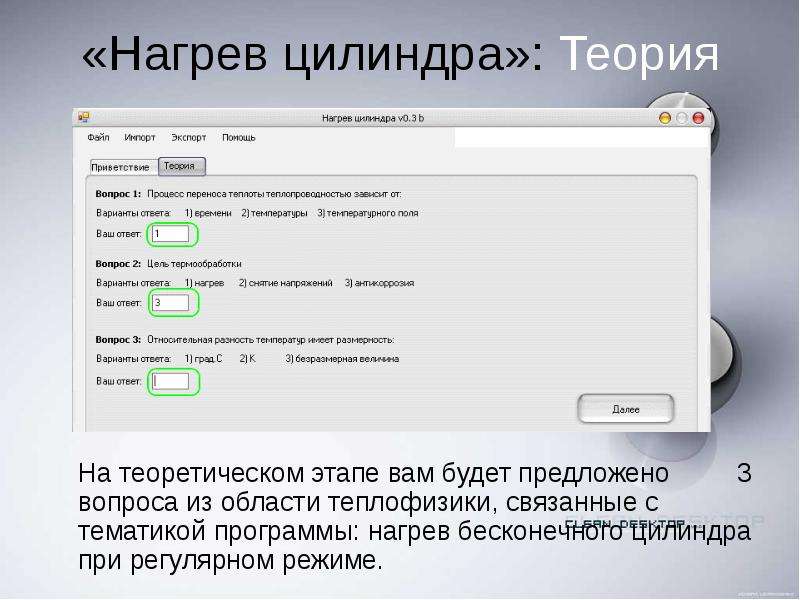

«Нагрев цилиндра»: Теория На теоретическом этапе вам будет предложено 3 вопроса из области теплофизики, связанные с тематикой программы: нагрев бесконечного цилиндра при регулярном режиме.

Слайд 13

Описание слайда:

«Нагрев цилиндра»: Расчет Ввод исходных данных

Слайд 14

Описание слайда:

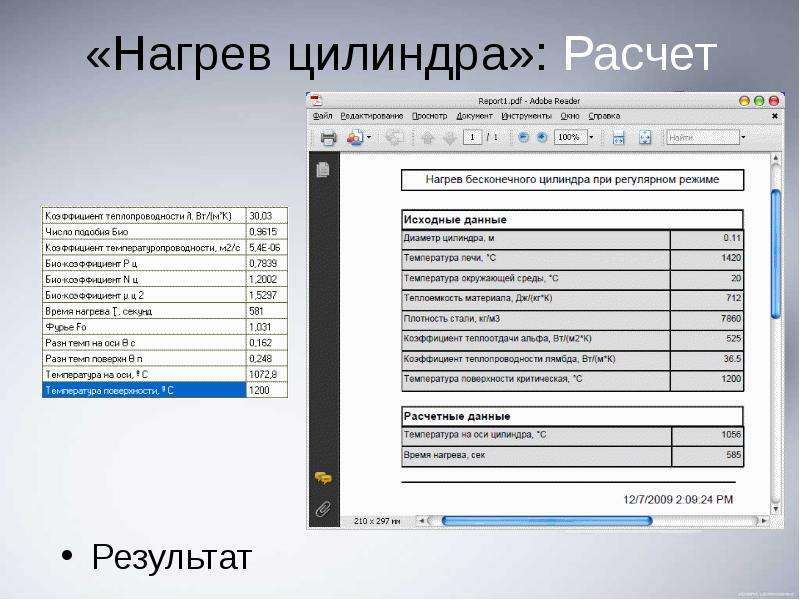

«Нагрев цилиндра»: Расчет Результат

Слайд 15

Описание слайда:

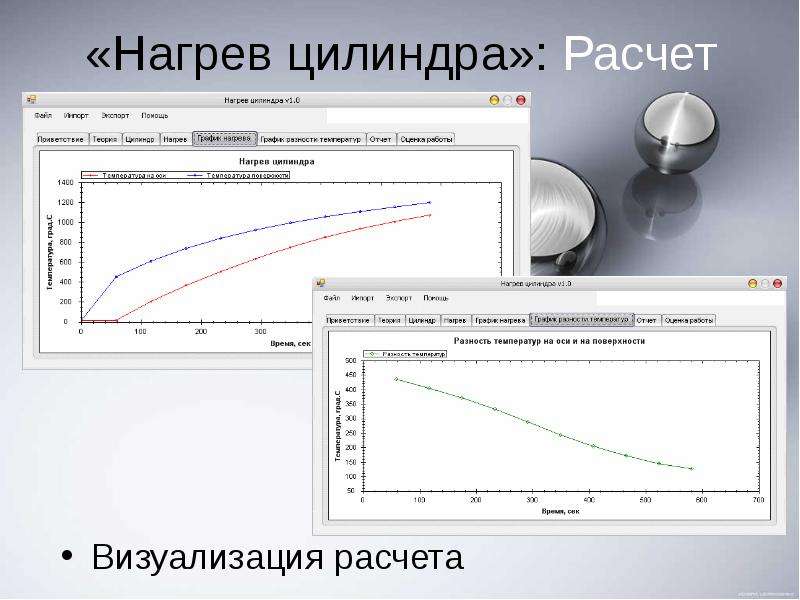

«Нагрев цилиндра»: Расчет Визуализация расчета

Слайд 16

Описание слайда:

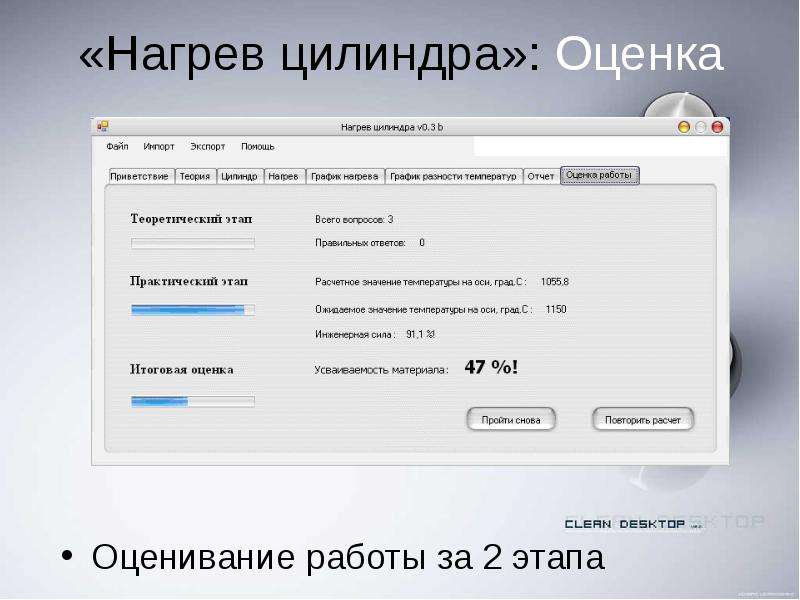

«Нагрев цилиндра»: Оценка Оценивание работы за 2 этапа

Слайд 17

Описание слайда:

«Нагрев цилиндра»: Сервис Справка

Слайд 18

Описание слайда:

«Нагрев цилиндра»: Сервис 3 Уровня обработки исключений

Слайд 19

Описание слайда:

«Нагрев цилиндра»: Особенности применены методы ООП – создана структура классов, использован полиморфизм; разработан в составе программы модуль тестирования по теоретическим вопросам нестационарной теплопроводности; теплотехнический расчет нагрева бесконечного цилиндра при регулярном режиме; экспорт/импорт исходных данных в файле xml; возможность просмотра отчета с помощью ReportViewer’a и печати отчета; экспорт исходных и рассчитанных данных в популярные форматы: excel, word, pdf; визуализация данных с помощью графиков трехуровневая обработка исключительных ситуаций; ведение журналов: журнал посещений и журнал ошибок; распределение привилегий между пользователями.

Слайд 20

Описание слайда:

«Нагрев цилиндра»: Вывод В процессе проектирования и создания программного средства было создано следующее: тестовый файл расчета и проверки методики расчета в Excel; функциональная модель программы; спецификации внешних функций; блок-схема проектируемой программы; архитектура программного обеспечения; программное средство для решения задачи нестационарной теплопроводности для бесконечного цилиндра; справочная система программы; установочный файл.
