Слайд 1

Описание слайда:

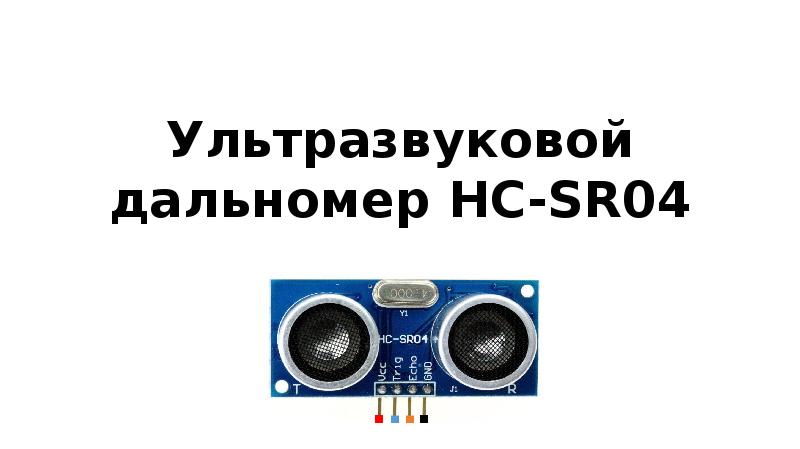

Ультразвуковой дальномер HC-SR04

Слайд 2

Описание слайда:

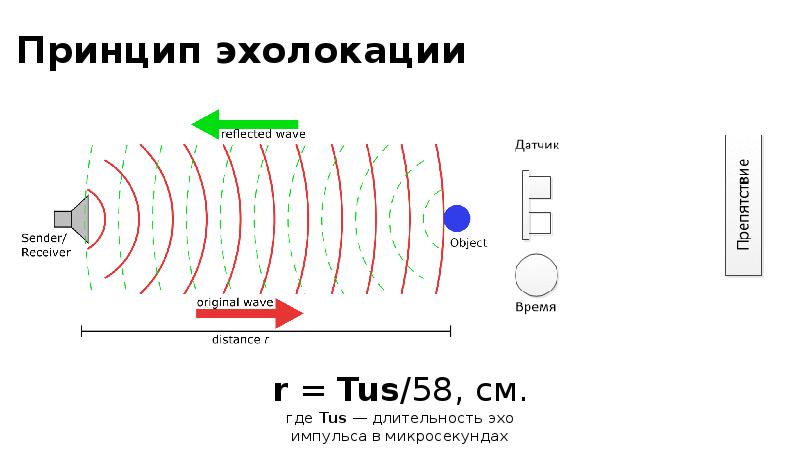

Принцип эхолокации

Слайд 3

Описание слайда:

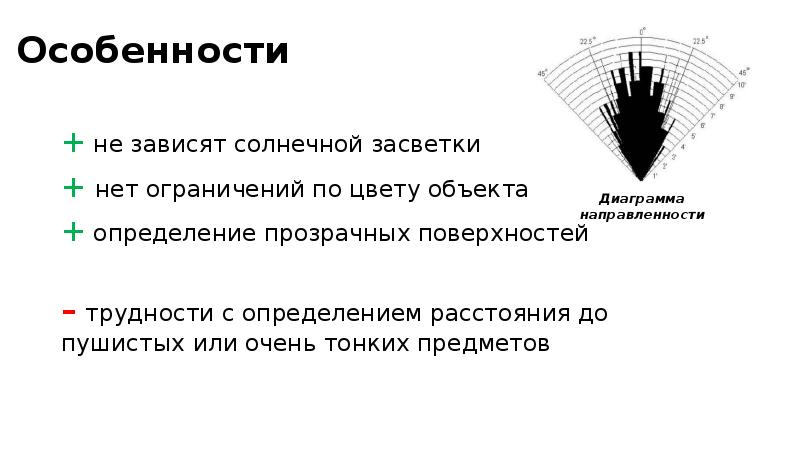

Особенности + не зависят солнечной засветки + нет ограничений по цвету объекта + определение прозрачных поверхностей – трудности с определением расстояния до пушистых или очень тонких предметов

Слайд 4

Описание слайда:

Распиновка и подключение HC-SR04 Vcc — положительный контакт питания Trig — цифровой вход. Для запуска измерения необходимо подать на этот вход логическую единицу на 10 мкс. Следующее измерение рекомендуется выполнять не ранее чем через 50 мс Echo — цифровой выход. После завершения измерения, на этот выход будет подана логическая единица на время, пропорциональное расстоянию до объекта GND — отрицательный контакт питания
