Слайд 1

Описание слайда:

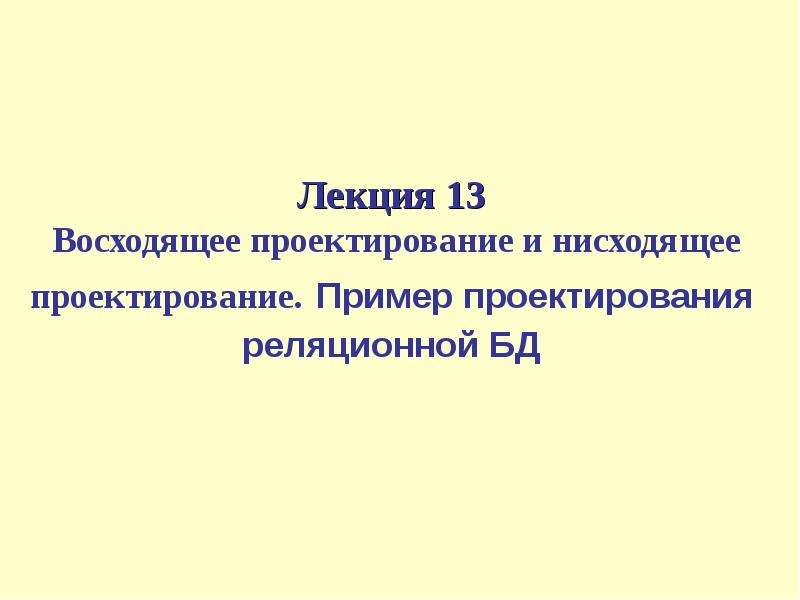

Лекция 13 Восходящее проектирование и нисходящее проектирование. Пример проектирования реляционной БД

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

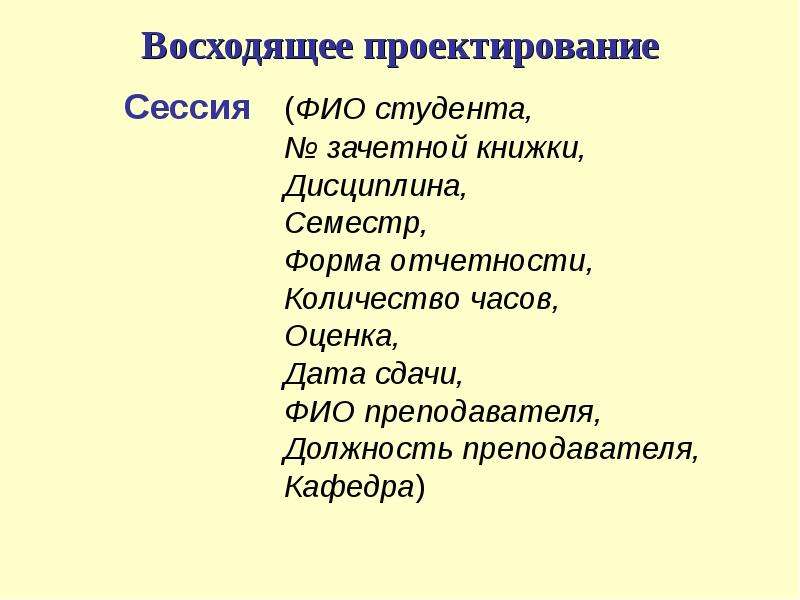

Восходящее проектирование Сессия (ФИО студента, № зачетной книжки, Дисциплина, Семестр, Форма отчетности, Количество часов, Оценка, Дата сдачи, ФИО преподавателя, Должность преподавателя, Кафедра)

Слайд 4

Описание слайда:

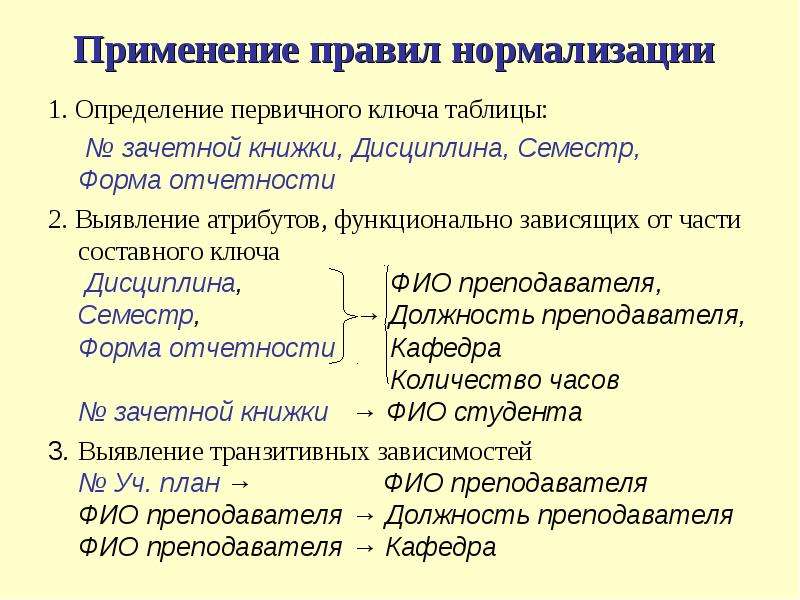

Применение правил нормализации 1. Определение первичного ключа таблицы: № зачетной книжки, Дисциплина, Семестр, Форма отчетности 2. Выявление атрибутов, функционально зависящих от части составного ключа Дисциплина, ФИО преподавателя, Семестр, → Должность преподавателя, Форма отчетности Кафедра Количество часов № зачетной книжки → ФИО студента 3. Выявление транзитивных зависимостей № Уч. план → ФИО преподавателя ФИО преподавателя → Должность преподавателя ФИО преподавателя → Кафедра

Слайд 5

Описание слайда:

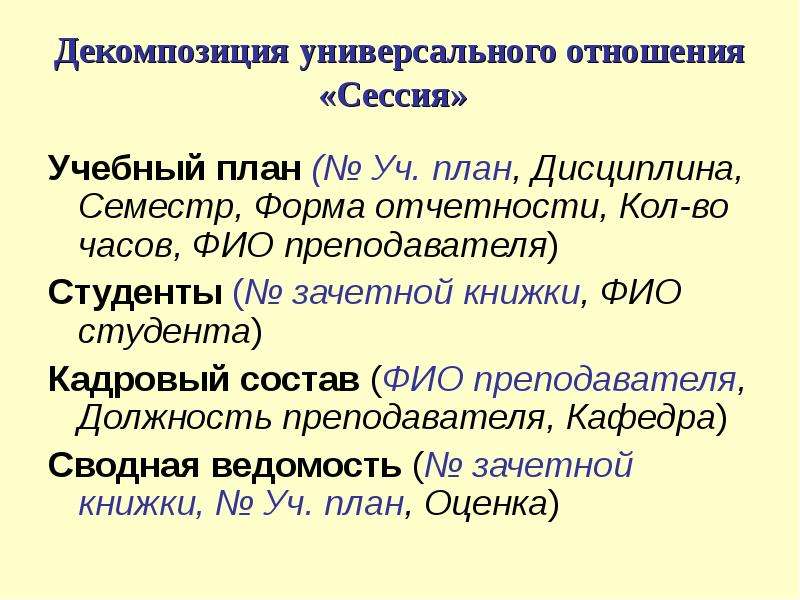

Декомпозиция универсального отношения «Сессия» Учебный план (№ Уч. план, Дисциплина, Семестр, Форма отчетности, Кол-во часов, ФИО преподавателя) Студенты (№ зачетной книжки, ФИО студента) Кадровый состав (ФИО преподавателя, Должность преподавателя, Кафедра) Сводная ведомость (№ зачетной книжки, № Уч. план, Оценка)
