Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Моделирование систем Цифровой Обработки Сигналов в среде LabVIEW Круглов Евгений Владимирович, аспирант МИФИ Решетов Владимир Николаевич, к.ф.-м. н. доцент МИФИ. Москва 2008

Слайд 3

Описание слайда:

Введение в разработку управляющих систем Введение в разработку управляющих систем Системы идентификации Разработка динамических систем Моделирование Создание прототипа Управление двигателем

Слайд 4

Описание слайда:

Приложения

Слайд 5

Описание слайда:

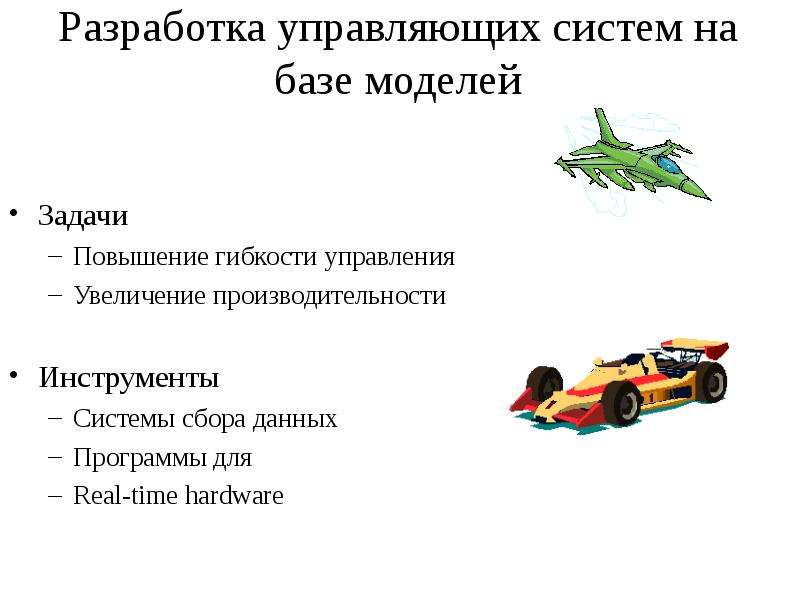

Разработка управляющих систем на базе моделей Задачи Повышение гибкости управления Увеличение производительности Инструменты Системы сбора данных Программы для Real-time hardware

Слайд 6

Описание слайда:

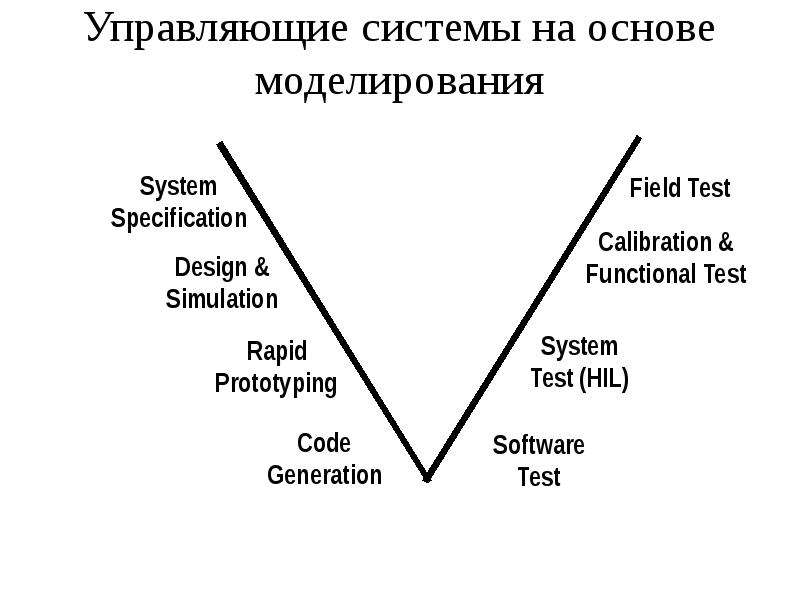

Управляющие системы на основе моделирования

Слайд 7

Описание слайда:

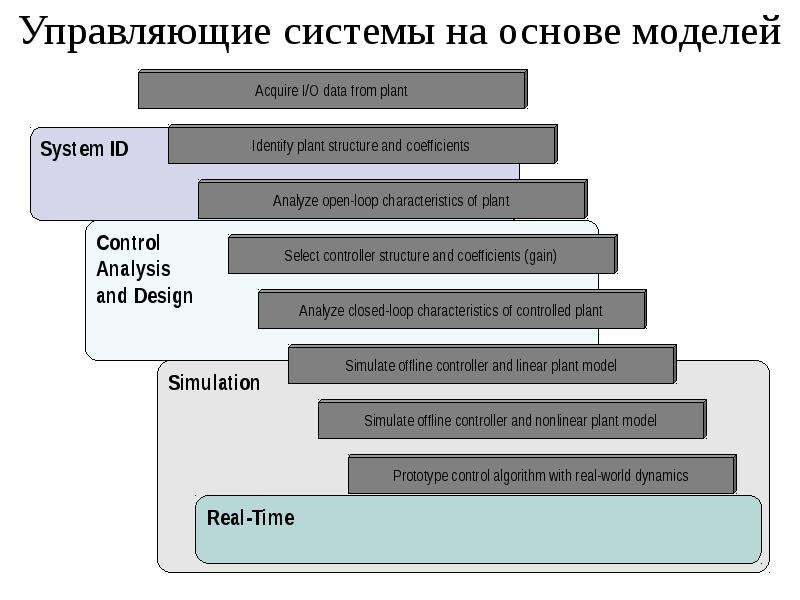

Управляющие системы на основе моделей

Слайд 8

Описание слайда:

Архитектура управления и разработки Option A. Математическая модель Option B. Идентификация систем

Слайд 9

Описание слайда:

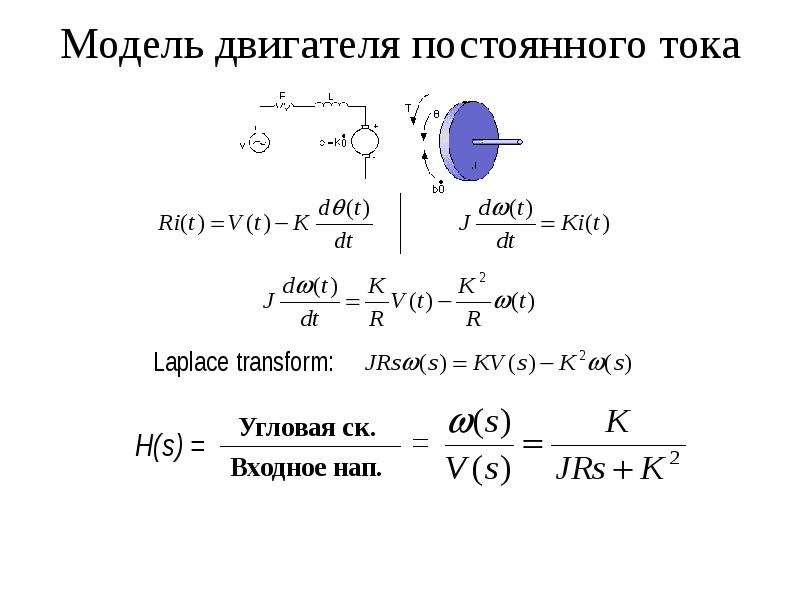

Модель двигателя постоянного тока

Слайд 10

Описание слайда:

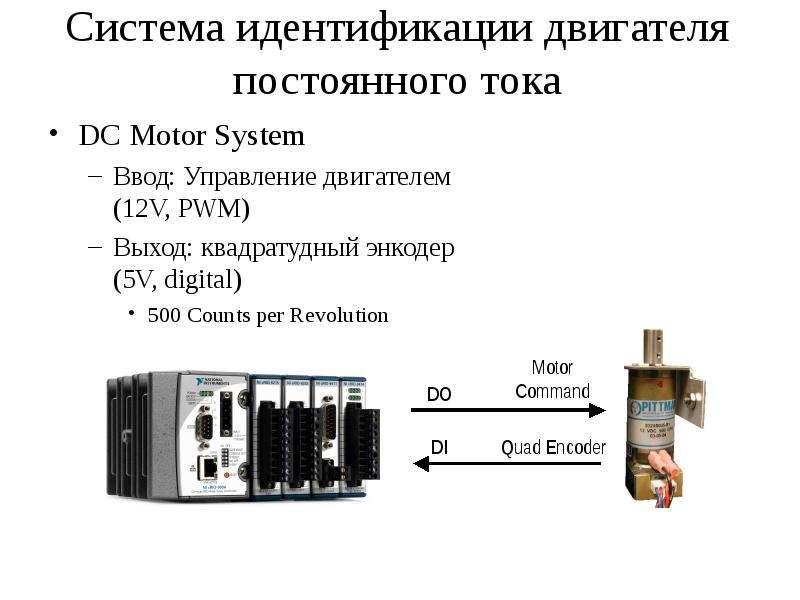

Система идентификации двигателя постоянного тока DC Motor System Ввод: Управление двигателем (12V, PWM) Выход: квадратудный энкодер (5V, digital) 500 Counts per Revolution

Слайд 11

Описание слайда:

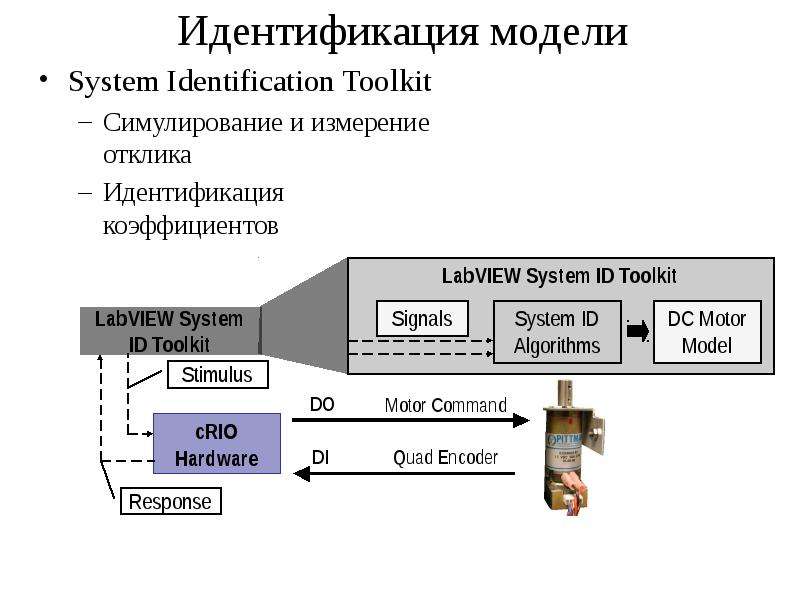

Идентификация модели System Identification Toolkit Симулирование и измерение отклика Идентификация коэффициентов

Слайд 12

Описание слайда:

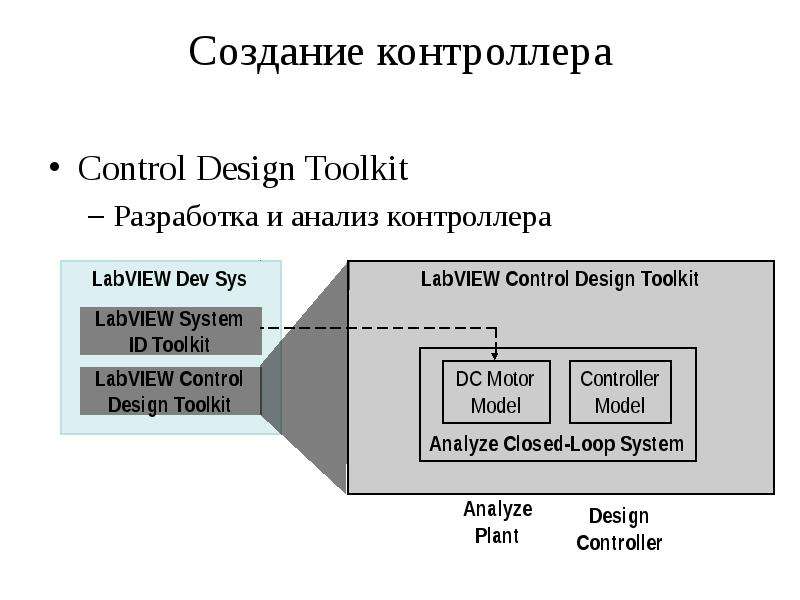

Создание контроллера Control Design Toolkit Разработка и анализ контроллера

Слайд 13

Описание слайда:

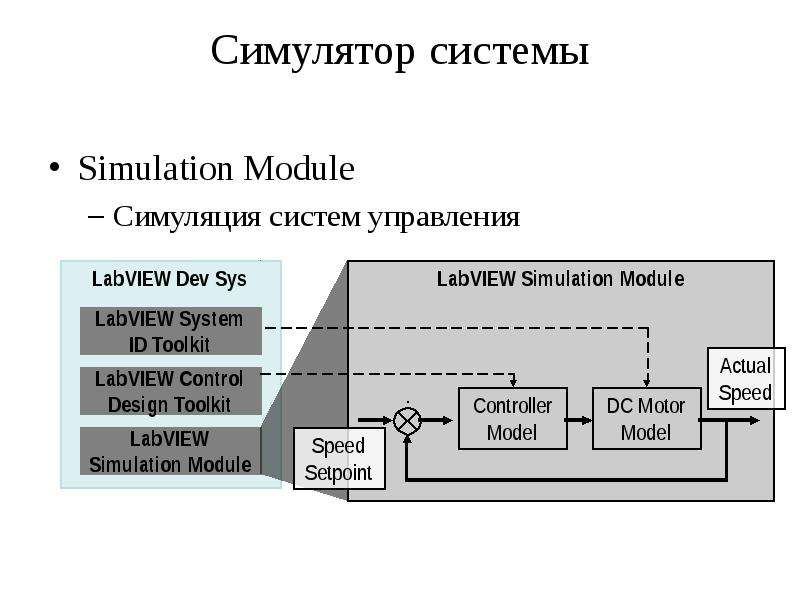

Симулятор системы Simulation Module Симуляция систем управления

Слайд 14

Описание слайда:

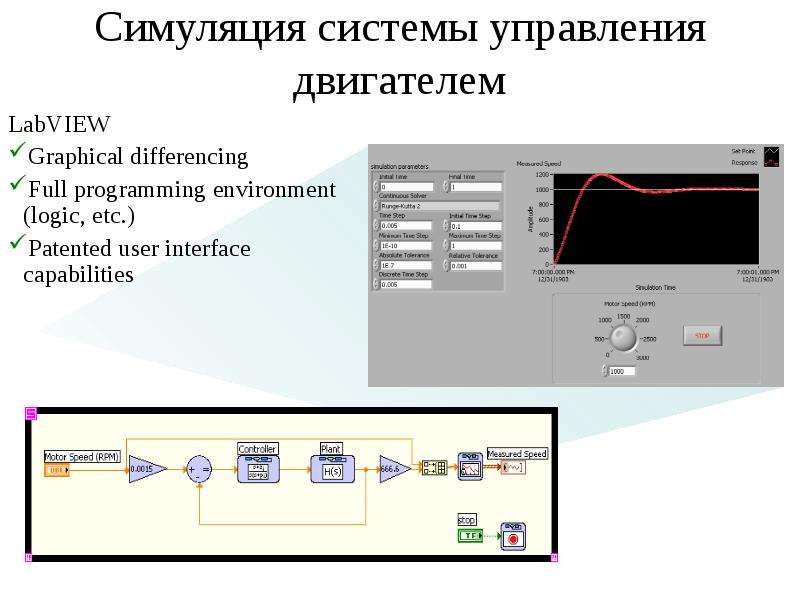

Симуляция системы управления двигателем

Слайд 15

Описание слайда:

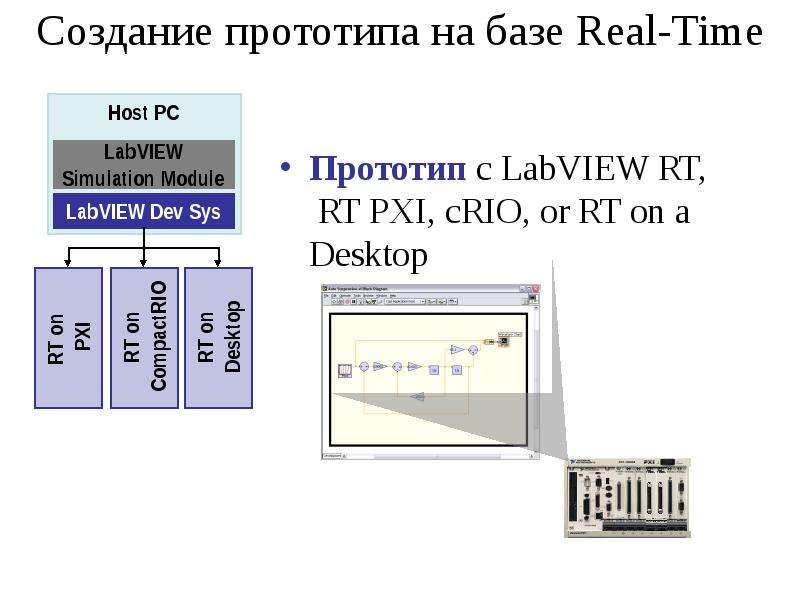

Создание прототипа на базе Real-Time Прототип с LabVIEW RT, RT PXI, cRIO, or RT on a Desktop

Слайд 16

Описание слайда:

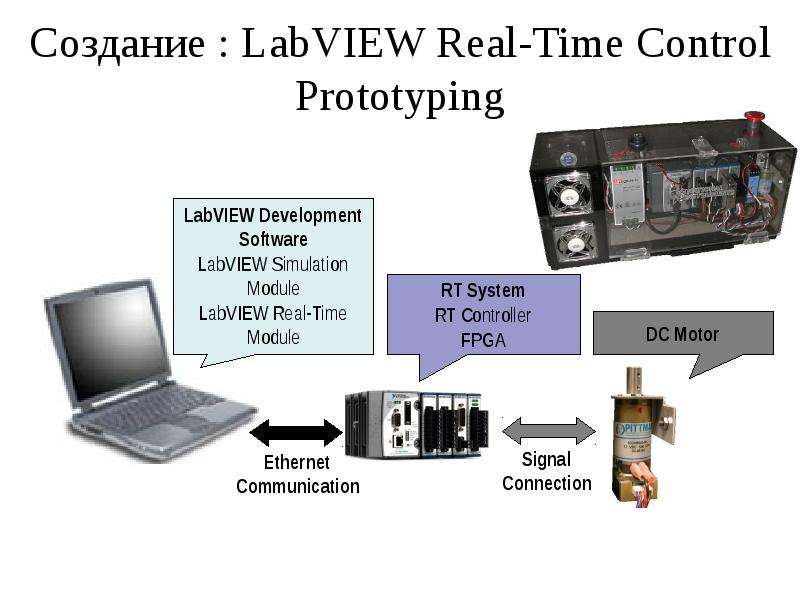

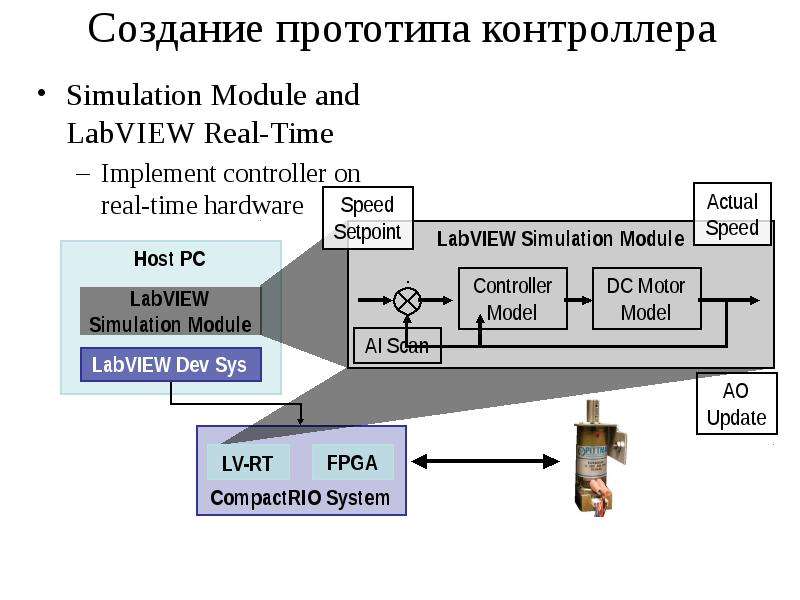

Создание прототипа контроллера Simulation Module and LabVIEW Real-Time Implement controller on real-time hardware

Слайд 17

Описание слайда:

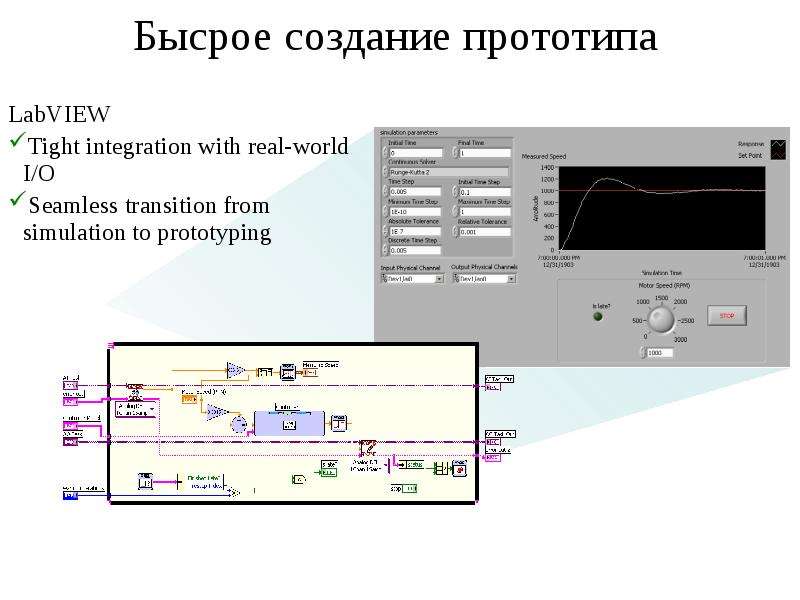

Бысрое создание прототипа

Слайд 18

Описание слайда:

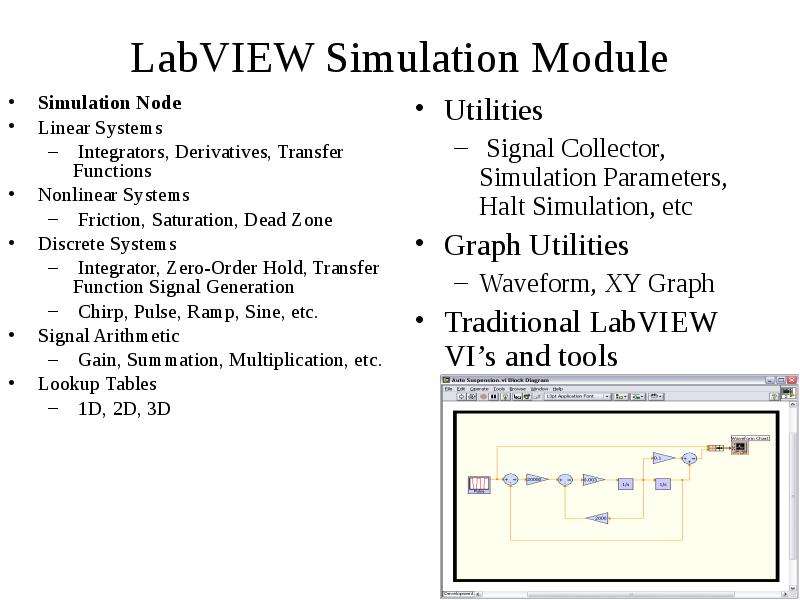

LabVIEW Simulation Module Simulation Node Linear Systems Integrators, Derivatives, Transfer Functions Nonlinear Systems Friction, Saturation, Dead Zone Discrete Systems Integrator, Zero-Order Hold, Transfer Function Signal Generation Chirp, Pulse, Ramp, Sine, etc. Signal Arithmetic Gain, Summation, Multiplication, etc. Lookup Tables 1D, 2D, 3D
