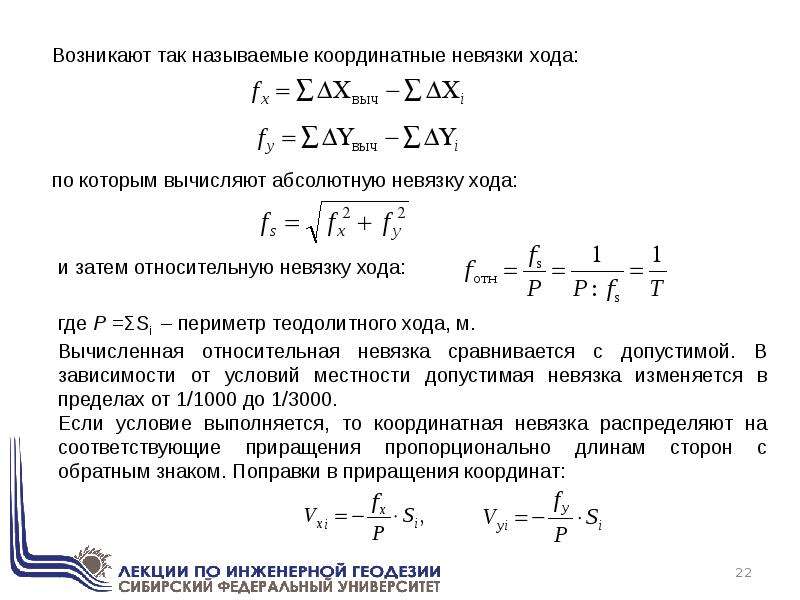

Вычисляют исправленные приращения координат:...
Слайд №24
Слайд №25
Слайд №26
Слайд №27
Слайд №28
Слайд №29
Слайд №30
Скачать
Похожие презентации

Вы можете ознакомиться и скачать презентацию на тему Вычислительная обработка результатов геодезических результатов. Доклад-сообщение содержит 30 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

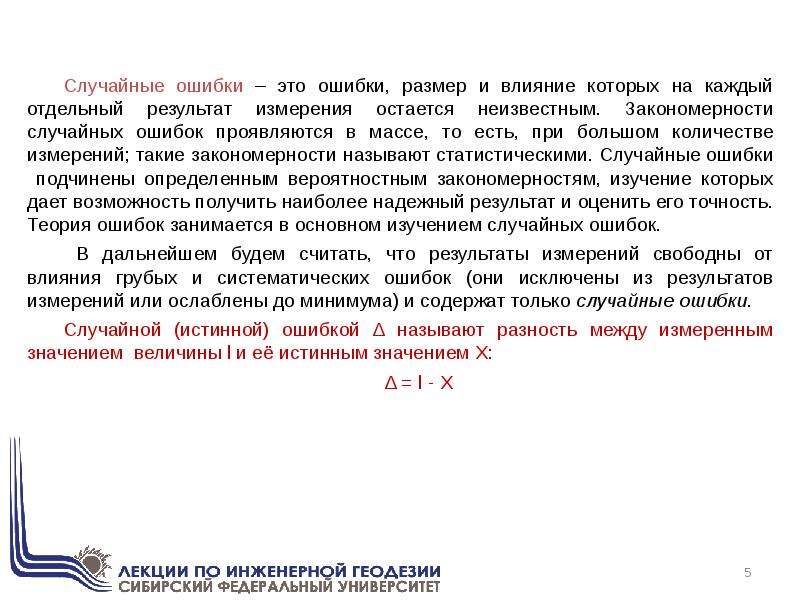

Случайные ошибки – это ошибки, размер и влияние которых на каждый отдельный результат измерения остается неизвестным. Закономерности случайных ошибок проявляются в массе, то есть, при большом количестве измерений; такие закономерности называют статистическими. Случайные ошибки подчинены определенным вероятностным закономерностям, изучение которых дает возможность получить наиболее надежный результат и оценить его точность. Теория ошибок занимается в основном изучением случайных ошибок. Случайные ошибки – это ошибки, размер и влияние которых на каждый отдельный результат измерения остается неизвестным. Закономерности случайных ошибок проявляются в массе, то есть, при большом количестве измерений; такие закономерности называют статистическими. Случайные ошибки подчинены определенным вероятностным закономерностям, изучение которых дает возможность получить наиболее надежный результат и оценить его точность. Теория ошибок занимается в основном изучением случайных ошибок. В дальнейшем будем считать, что результаты измерений свободны от влияния грубых и систематических ошибок (они исключены из результатов измерений или ослаблены до минимума) и содержат только случайные ошибки. Случайной (истинной) ошибкой Δ называют разность между измеренным значением величины l и её истинным значением Х: Δ = l - Х

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Вычислительная обработка результатов геодезических измерений Для производства топографической съемки создается геодезическое съемочное обоснование в виде закрепленных на местности пунктов, координаты которых определены из геодезических линейно-угловых построений (сети триангуляции, теодолитные, тахеометрические, мензульные ходы, геодезические засечки). Высоты точек съемочных сетей определяются тригонометрическим или геометрическим нивелированием. Съемочное обоснование развивается от пунктов опорной геодезической сети более высокого класса путем сгущения геодезической основы до плотности, обеспечивающей выполнение топографической съемки. Самый распространенный вид съемочного планового обоснования – теодолитные ходы, опирающиеся на один или два исходных пункта. Теодолитные ходы привязываются к пунктам опорной геодезической сети. Это выполняется для того, чтобы вершины теодолитных ходов были определены в существующей системе координат. Привязка выполняется различными способами. В результате ее выполнения на стороны и вершины теодолитного хода должны быть переданы дирекционный угол и координаты x, y. Теодолитный ход не привязанный к пунктам опорной геодезической сети, носит название свободного, привязанный лишь в начальной точке – висячим.
