Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Задача по ПБ в строительстве. Изучение и приобретение навыков противопожарного нормирования при проектировании зданий. Доклад-сообщение содержит 43 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

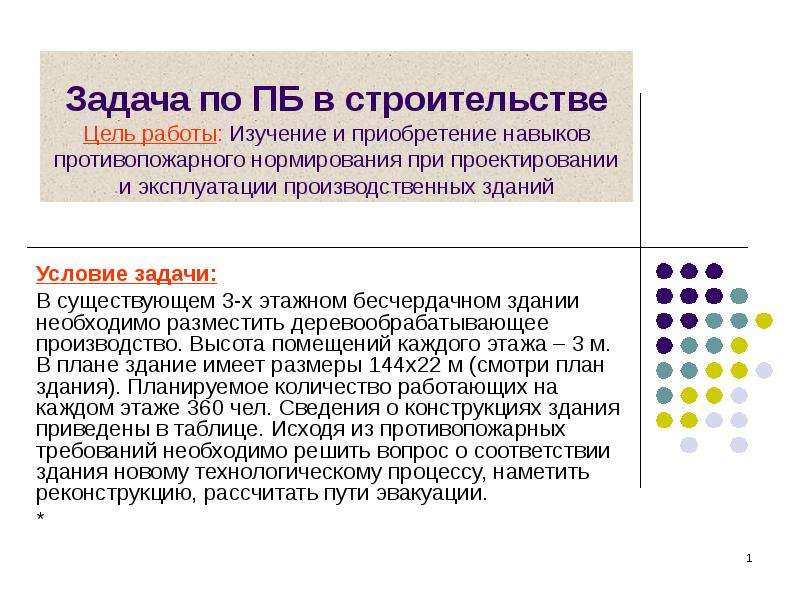

Задача по ПБ в строительстве Цель работы: Изучение и приобретение навыков противопожарного нормирования при проектировании и эксплуатации производственных зданий Условие задачи: В существующем 3-х этажном бесчердачном здании необходимо разместить деревообрабатывающее производство. Высота помещений каждого этажа – 3 м. В плане здание имеет размеры 144х22 м (смотри план здания). Планируемое количество работающих на каждом этаже 360 чел. Сведения о конструкциях здания приведены в таблице. Исходя из противопожарных требований необходимо решить вопрос о соответствии здания новому технологическому процессу, наметить реконструкцию, рассчитать пути эвакуации. *

Слайд 2

Описание слайда:

План-схема этажа

Слайд 3

Описание слайда:

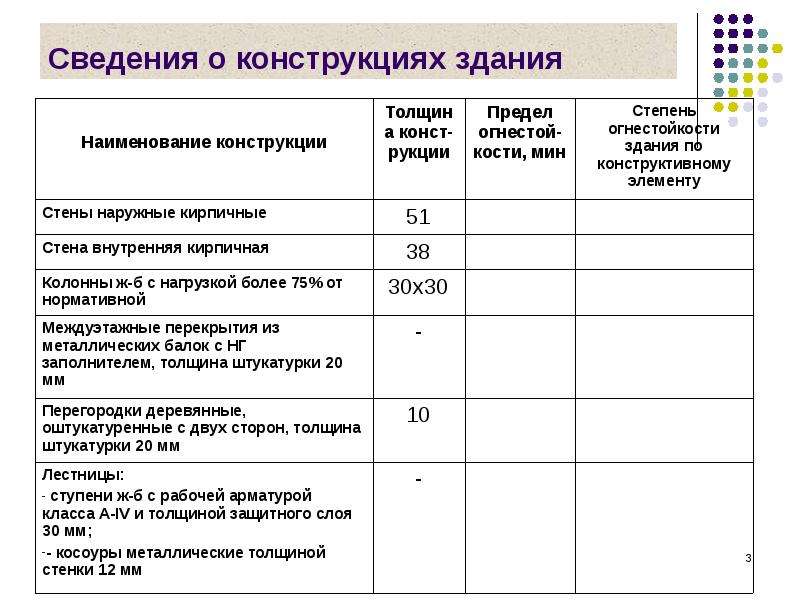

Сведения о конструкциях здания

Слайд 4

Описание слайда:

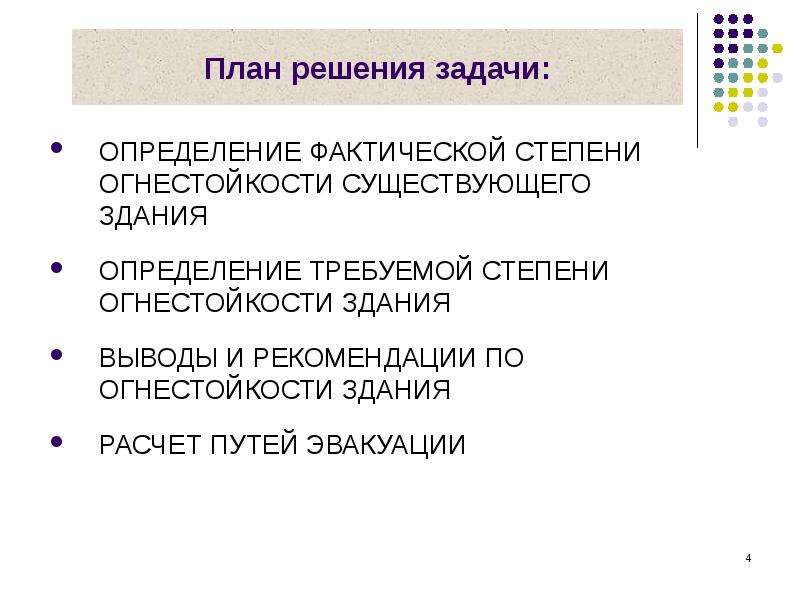

План решения задачи: ОПРЕДЕЛЕНИЕ ФАКТИЧЕСКОЙ СТЕПЕНИ ОГНЕСТОЙКОСТИ СУЩЕСТВУЮЩЕГО ЗДАНИЯ ОПРЕДЕЛЕНИЕ ТРЕБУЕМОЙ СТЕПЕНИ ОГНЕСТОЙКОСТИ ЗДАНИЯ ВЫВОДЫ И РЕКОМЕНДАЦИИ ПО ОГНЕСТОЙКОСТИ ЗДАНИЯ РАСЧЕТ ПУТЕЙ ЭВАКУАЦИИ

Слайд 5

Описание слайда:

Нормативно-правовые акты: Федеральный закон от 22.07.2008 №123-ФЗ (ред. от 29.07.2017) «Технический регламент о требованиях пожарной безопасности». СП 56.1330.2011 «Производственные здания. Актуализированная редакция СНиП 31-03-2001». СП 2.13330.2012 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты» (ред. от 02.12.2013). СП 1.1330.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы» (ред. от 01.02.2011). *

Слайд 6

Описание слайда:

Определение фактической степени огнестойкости здания Статья 30 (123-ФЗ). Здания, сооружения, строения и пожарные отсеки (части зданий, выделенные ПП стенами 1-го типа) по степени огнестойкости подразделяются на здания, сооружения, строения и пожарные отсеки I, II, III, IV и V степеней огнестойкости. Степень огнестойкости здания определяется огнестойкостью его строительных конструкций (пределом огнестойкости). Статья 31 (123-ФЗ). Здания, сооружения, строения и пожарные отсеки по конструктивной пожарной опасности подразделяются на классы C0, C1, C2 и C3. Статья 32 (123-ФЗ). Здания (сооружения, строения и пожарные отсеки и части зданий, сооружений, строений – помещения или группы помещений, функционально связанные между собой) в зависимости от их назначения, а также от возраста, физического состояния и количества людей, находящихся в них, подразделяются по классу функциональной пожарной опасности (производственные здания – класс Ф5). *

Слайд 7

Описание слайда:

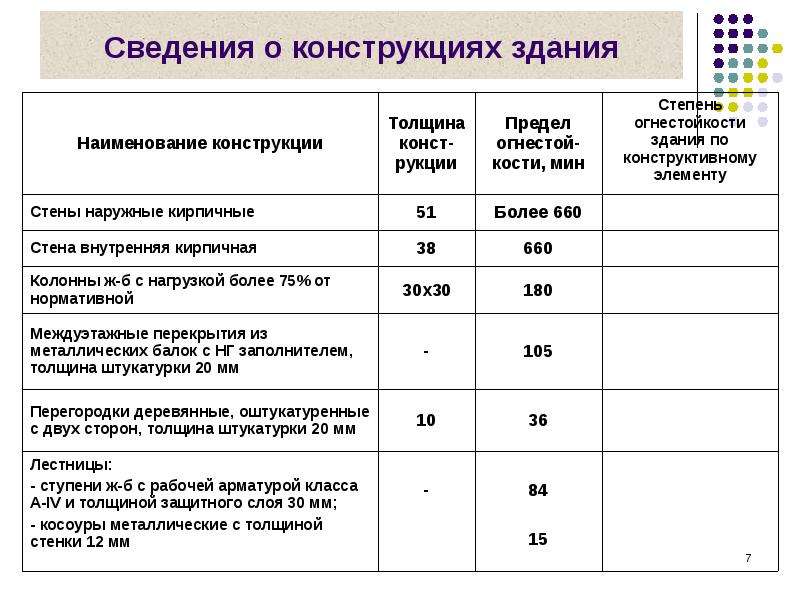

Сведения о конструкциях здания

Слайд 8

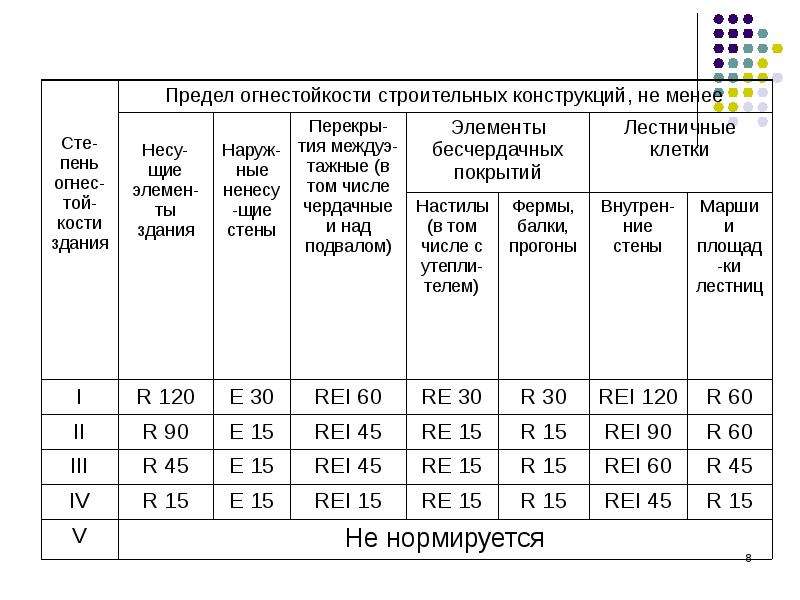

Описание слайда:

Слайд 9

Описание слайда:

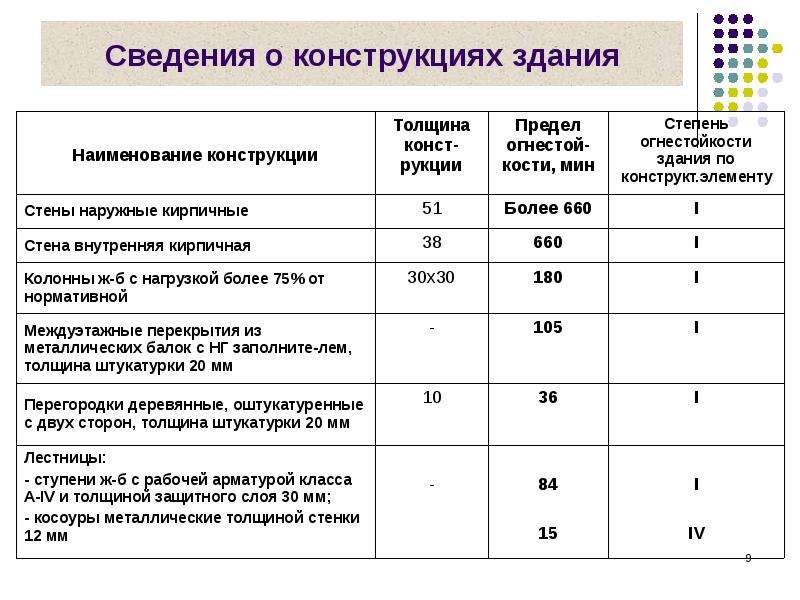

Сведения о конструкциях здания

Слайд 10

Описание слайда:

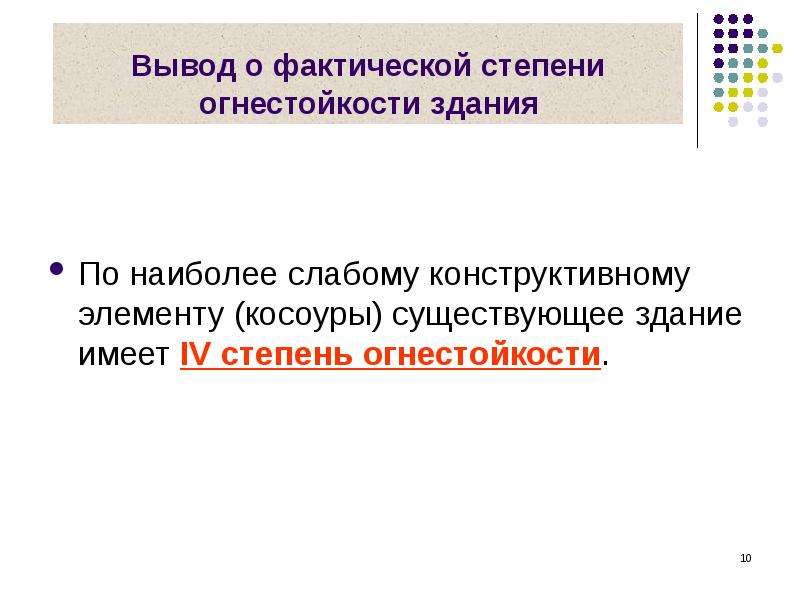

Вывод о фактической степени огнестойкости здания По наиболее слабому конструктивному элементу (косоуры) существующее здание имеет IV степень огнестойкости.

Слайд 11

Описание слайда:

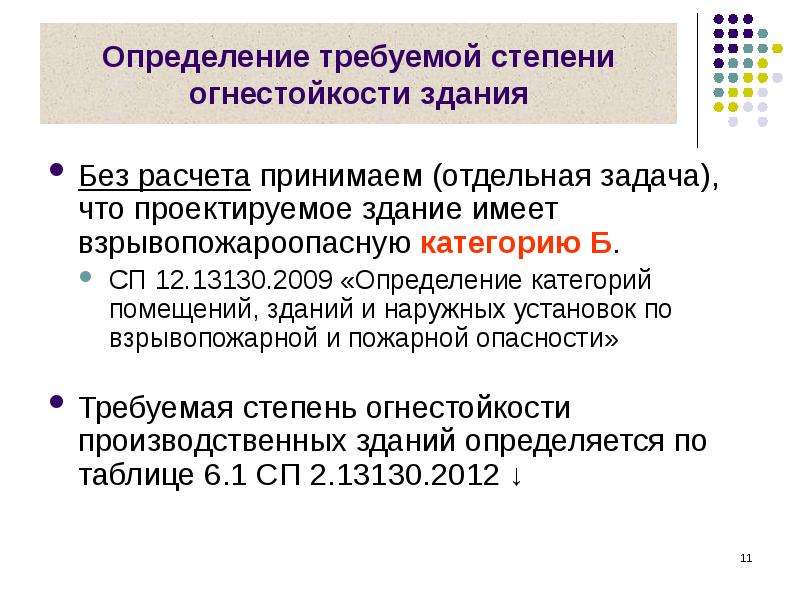

Определение требуемой степени огнестойкости здания Без расчета принимаем (отдельная задача), что проектируемое здание имеет взрывопожароопасную категорию Б. СП 12.13130.2009 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности» Требуемая степень огнестойкости производственных зданий определяется по таблице 6.1 СП 2.13130.2012 ↓

Слайд 12

Описание слайда:

Таблица 6.1 СП 2.13130.2012

Слайд 13

Описание слайда:

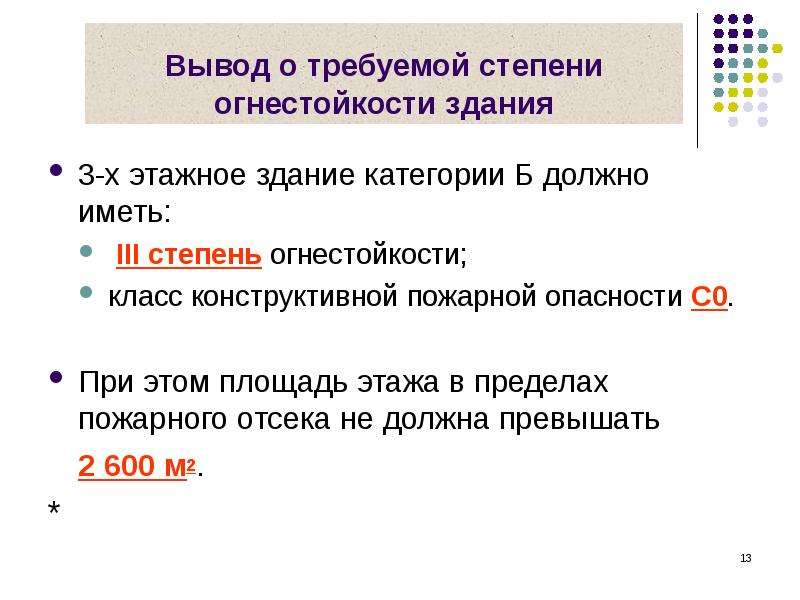

Вывод о требуемой степени огнестойкости здания 3-х этажное здание категории Б должно иметь: III степень огнестойкости; класс конструктивной пожарной опасности С0. При этом площадь этажа в пределах пожарного отсека не должна превышать 2 600 м2. *

Слайд 14

Описание слайда:

Можно ли использовать данное здание под новый технологический процесс?

Слайд 15

Описание слайда:

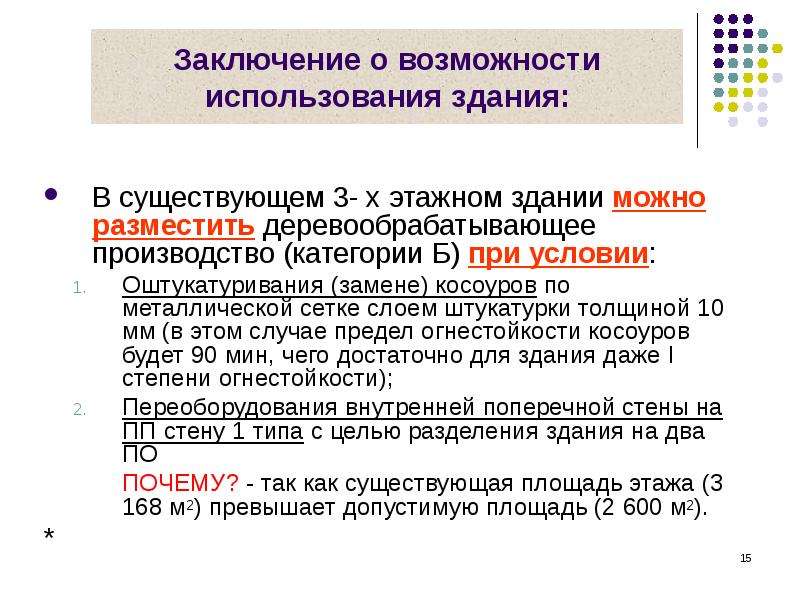

Заключение о возможности использования здания: В существующем 3- х этажном здании можно разместить деревообрабатывающее производство (категории Б) при условии: Оштукатуривания (замене) косоуров по металлической сетке слоем штукатурки толщиной 10 мм (в этом случае предел огнестойкости косоуров будет 90 мин, чего достаточно для здания даже I степени огнестойкости); Переоборудования внутренней поперечной стены на ПП стену 1 типа с целью разделения здания на два ПО ПОЧЕМУ? - так как существующая площадь этажа (3 168 м2) превышает допустимую площадь (2 600 м2). *

Слайд 16

Описание слайда:

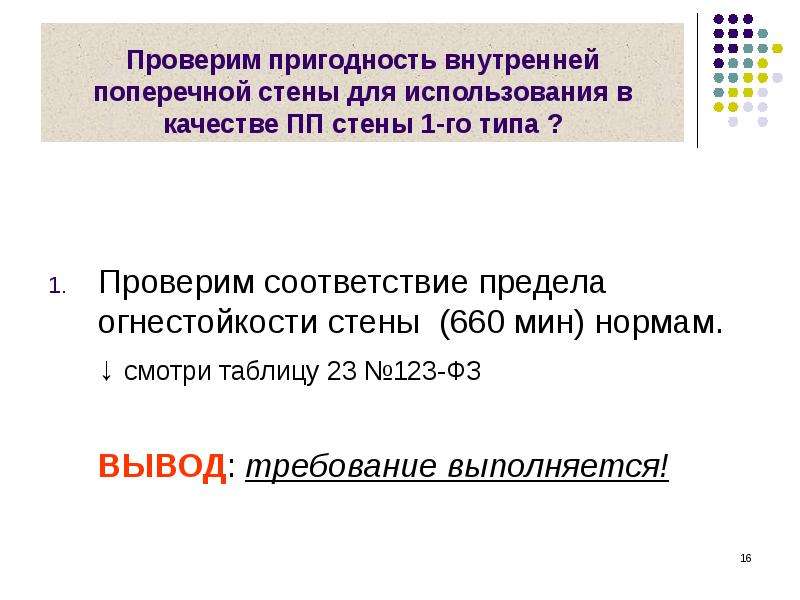

Проверим пригодность внутренней поперечной стены для использования в качестве ПП стены 1-го типа ? Проверим соответствие предела огнестойкости стены (660 мин) нормам. ↓ смотри таблицу 23 №123-ФЗ ВЫВОД: требование выполняется!

Слайд 17

Описание слайда:

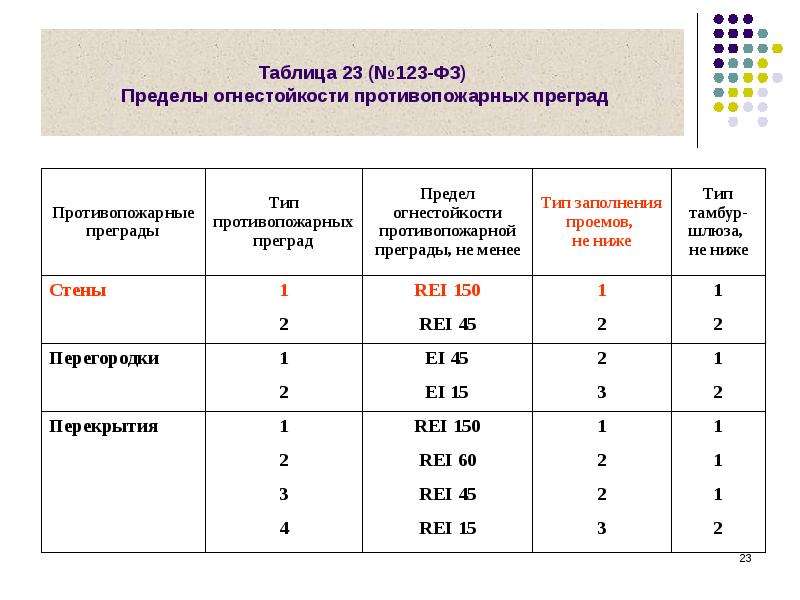

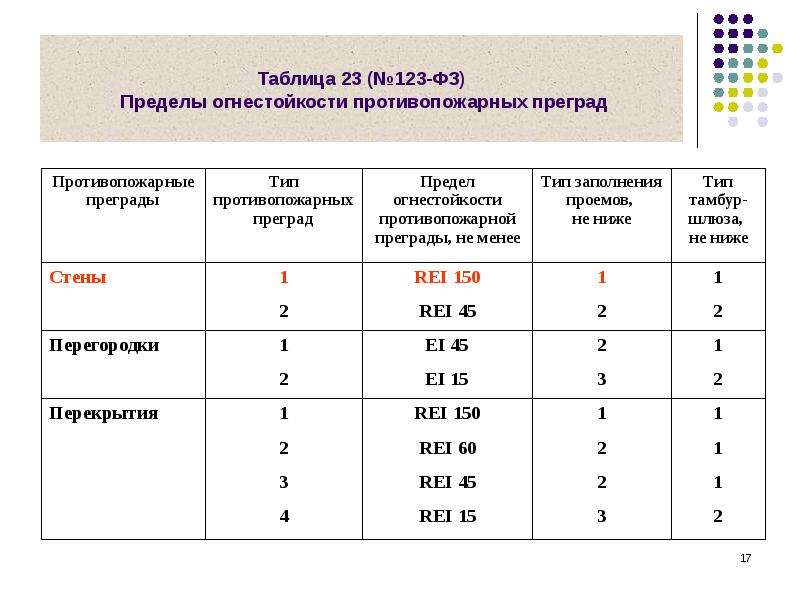

Таблица 23 (№123-ФЗ) Пределы огнестойкости противопожарных преград

Слайд 18

Описание слайда:

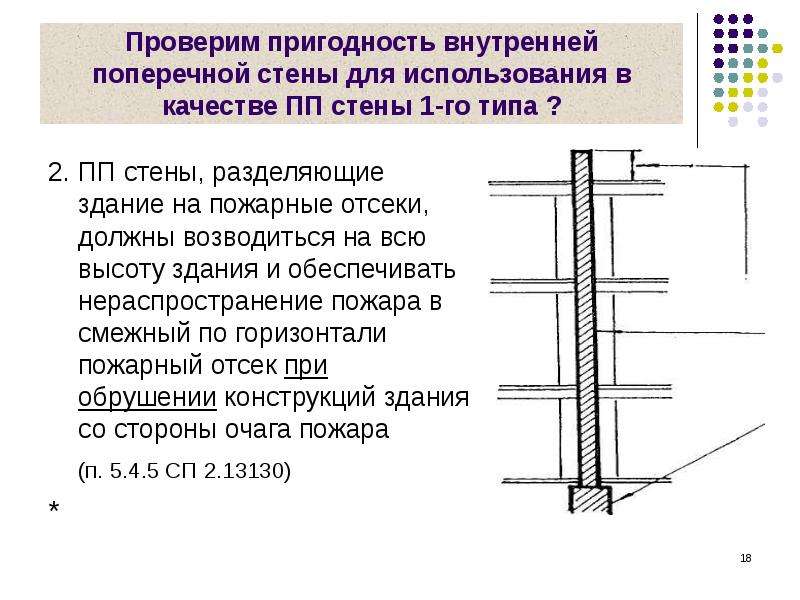

Проверим пригодность внутренней поперечной стены для использования в качестве ПП стены 1-го типа ? 2. ПП стены, разделяющие здание на пожарные отсеки, должны возводиться на всю высоту здания и обеспечивать нераспространение пожара в смежный по горизонтали пожарный отсек при обрушении конструкций здания со стороны очага пожара (п. 5.4.5 СП 2.13130) *

Слайд 19

Описание слайда:

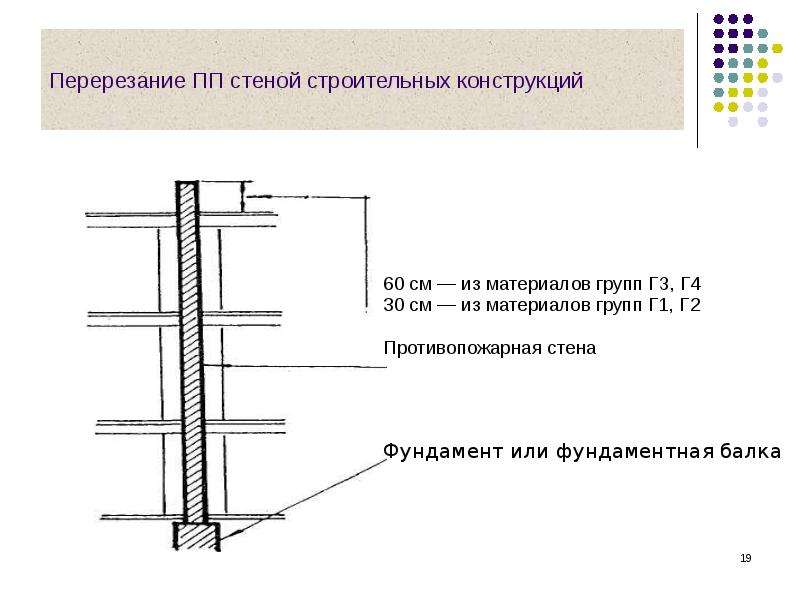

Перерезание ПП стеной строительных конструкций

Слайд 20

Описание слайда:

Проверим пригодность внутренней поперечной стены для использования в качестве ПП стены 1-го типа ? 3. п. 5.3.4 СП 2.13130 Общая площадь проемов в ПП преградах (за исключением лифтовых шахт) не должна превышать 25% их площади. Не нормируется общая площадь проемов в ПП преградах если предел огнестойкости заполнения проемов равен пределу огнестойкости данной преграды. ВЫВОД: требование выполняется! п. 5.3.5 СП 2.13130 Заполнение проемов в ПП преградах должно выполняться, как правило, из негорючих материалов с пределом огнестойкости в соответствии с табл. 24,25 №123-ФЗ. *

Слайд 21

Описание слайда:

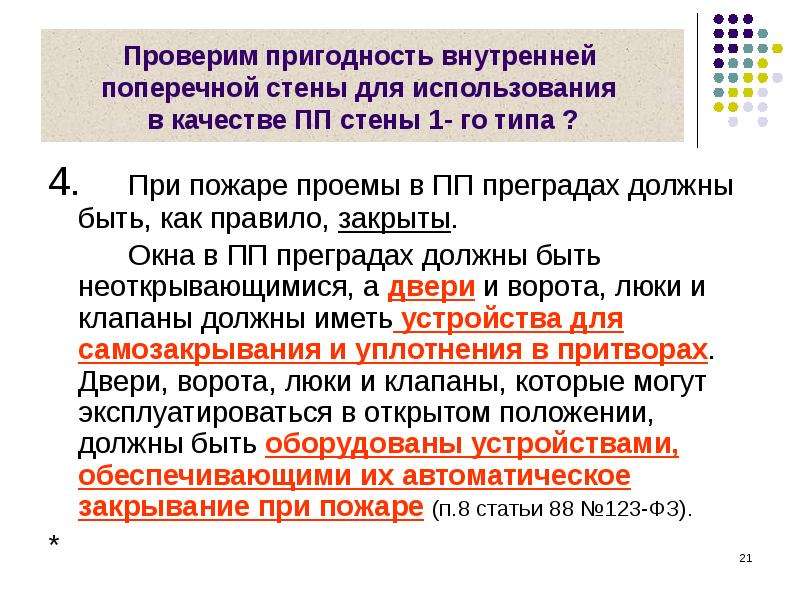

Проверим пригодность внутренней поперечной стены для использования в качестве ПП стены 1- го типа ? 4. При пожаре проемы в ПП преградах должны быть, как правило, закрыты. Окна в ПП преградах должны быть неоткрывающимися, а двери и ворота, люки и клапаны должны иметь устройства для самозакрывания и уплотнения в притворах. Двери, ворота, люки и клапаны, которые могут эксплуатироваться в открытом положении, должны быть оборудованы устройствами, обеспечивающими их автоматическое закрывание при пожаре (п.8 статьи 88 №123-ФЗ). *

Слайд 22

Описание слайда:

Проверим пригодность внутренней поперечной стены для использования в качестве ПП стены 1- го типа ? 5. Сами двери в ПП стенах 1-го типа должны быть также 1-го типа (Таблица 23 №123-ФЗ) ↓ с пределом огнестойкости не ниже 60 мин (Таблица 24 №123-ФЗ) ↓ Решение: Для этого выбираем (как вариант) двери с деревянными полотнищами (минимальной толщины 30 мм), обшитыми по асбестовому картону толщиной не менее 5 мм, кровельной сталью внахлестку (Пф = 72 мин) *

Слайд 23

Описание слайда:

Таблица 23 (№123-ФЗ) Пределы огнестойкости противопожарных преград

Слайд 24

Описание слайда:

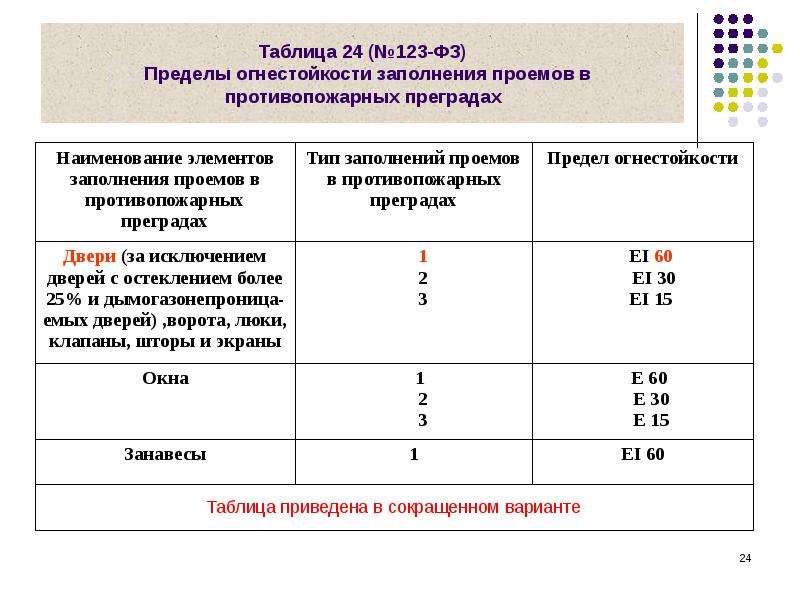

Таблица 24 (№123-ФЗ) Пределы огнестойкости заполнения проемов в противопожарных преградах

Слайд 25

Описание слайда:

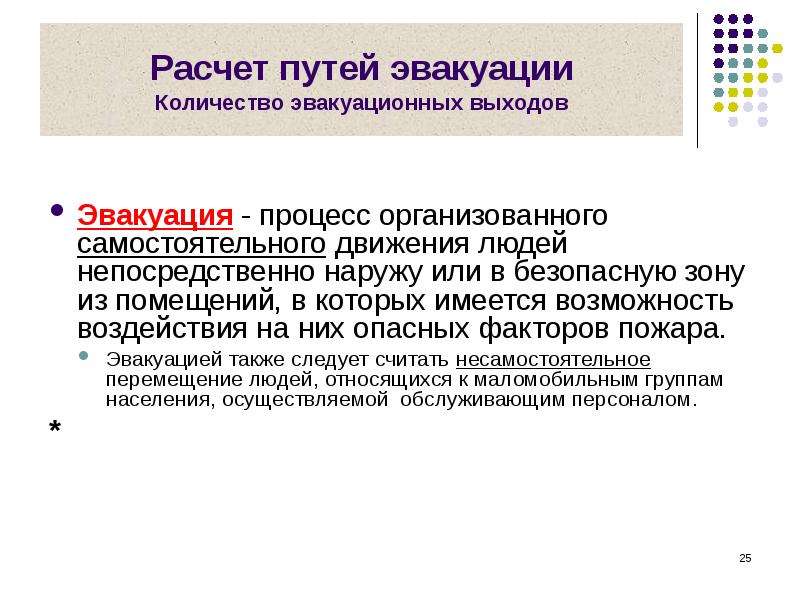

Расчет путей эвакуации Количество эвакуационных выходов Эвакуация - процесс организованного самостоятельного движения людей непосредственно наружу или в безопасную зону из помещений, в которых имеется возможность воздействия на них опасных факторов пожара. Эвакуацией также следует считать несамостоятельное перемещение людей, относящихся к маломобильным группам населения, осуществляемой обслуживающим персоналом. *

Слайд 26

Описание слайда:

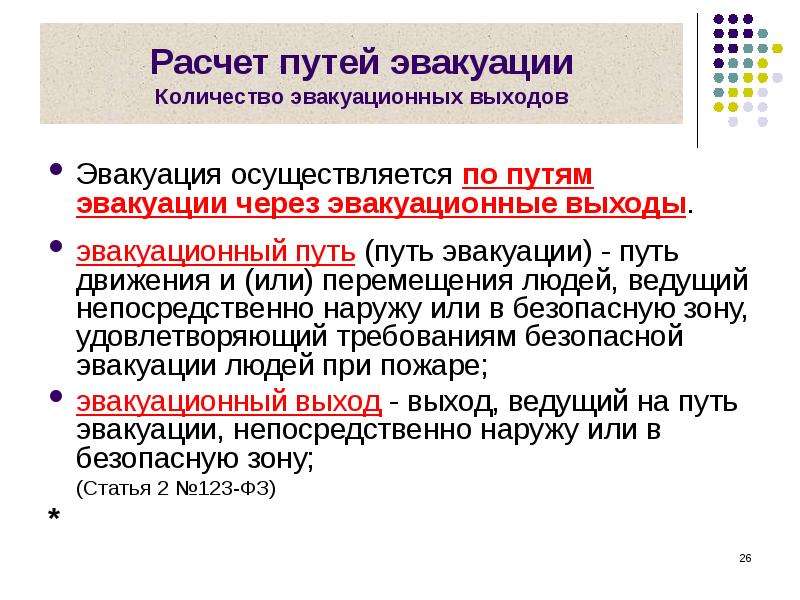

Расчет путей эвакуации Количество эвакуационных выходов Эвакуация осуществляется по путям эвакуации через эвакуационные выходы. эвакуационный путь (путь эвакуации) - путь движения и (или) перемещения людей, ведущий непосредственно наружу или в безопасную зону, удовлетворяющий требованиям безопасной эвакуации людей при пожаре; эвакуационный выход - выход, ведущий на путь эвакуации, непосредственно наружу или в безопасную зону; (Статья 2 №123-ФЗ) *

Слайд 27

Описание слайда:

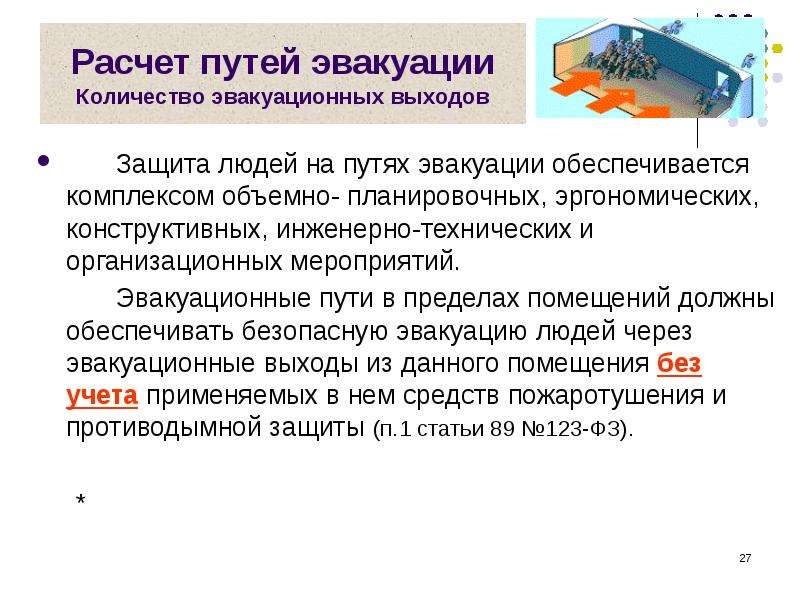

Расчет путей эвакуации Количество эвакуационных выходов Защита людей на путях эвакуации обеспечивается комплексом объемно- планировочных, эргономических, конструктивных, инженерно-технических и организационных мероприятий. Эвакуационные пути в пределах помещений должны обеспечивать безопасную эвакуацию людей через эвакуационные выходы из данного помещения без учета применяемых в нем средств пожаротушения и противодымной защиты (п.1 статьи 89 №123-ФЗ). *

Слайд 28

Описание слайда:

Расчет путей эвакуации Количество эвакуационных выходов К эвакуационным выходам из зданий, сооружений и строений относятся выходы, которые ведут: 1) из помещений первого этажа наружу: - непосредственно; - через коридор; - через вестибюль (фойе); - через лестничную клетку (ЛК); - через коридор и вестибюль (фойе); - через коридор, рекреационную площадку и ЛК; 2) из помещений любого этажа, кроме первого: - непосредственно на ЛК или на лестницу 3-го типа; - в коридор, ведущий на ЛК или на лестницу 3-го типа; - в холл (фойе), имеющий выход непосредственно на ЛК или на лестницу 3-го типа; 3) в соседнее помещение (кроме помещения класса Ф5 категории А или Б), распложенное на том же этаже и обеспеченное выходами, указанными в п. 1 и 2 настоящей части (часть 3 статьи 89 №123-ФЗ). *

Слайд 29

Описание слайда:

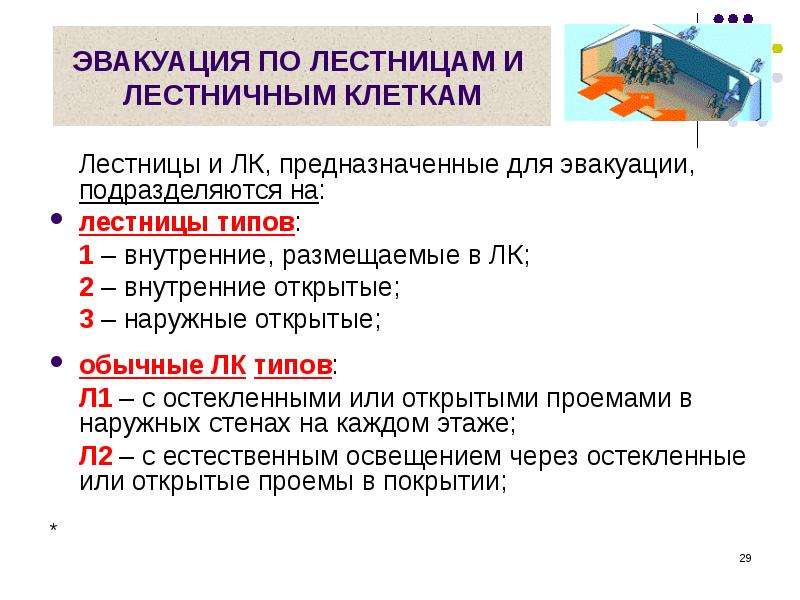

ЭВАКУАЦИЯ ПО ЛЕСТНИЦАМ И ЛЕСТНИЧНЫМ КЛЕТКАМ Лестницы и ЛК, предназначенные для эвакуации, подразделяются на: лестницы типов: 1 – внутренние, размещаемые в ЛК; 2 – внутренние открытые; 3 – наружные открытые; обычные ЛК типов: Л1 – с остекленными или открытыми проемами в наружных стенах на каждом этаже; Л2 – с естественным освещением через остекленные или открытые проемы в покрытии; *

Слайд 30

Описание слайда:

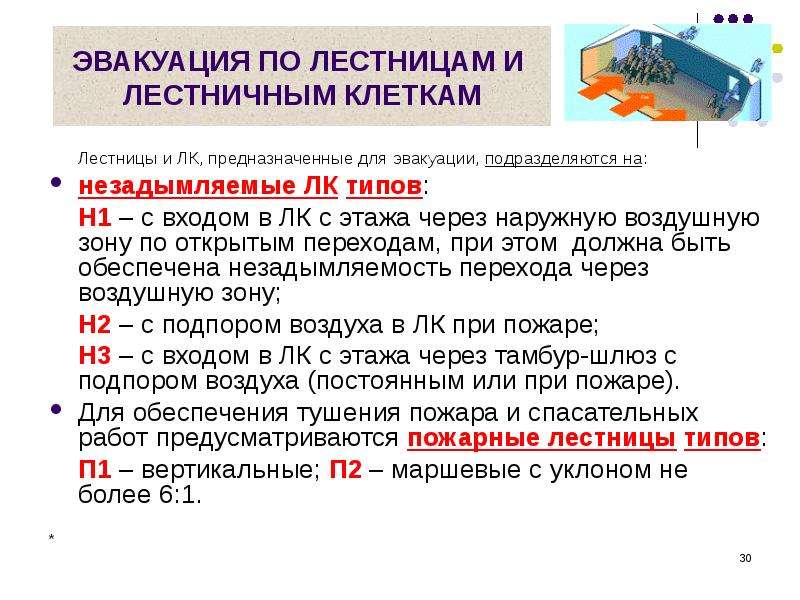

ЭВАКУАЦИЯ ПО ЛЕСТНИЦАМ И ЛЕСТНИЧНЫМ КЛЕТКАМ Лестницы и ЛК, предназначенные для эвакуации, подразделяются на: незадымляемые ЛК типов: Н1 – с входом в ЛК с этажа через наружную воздушную зону по открытым переходам, при этом должна быть обеспечена незадымляемость перехода через воздушную зону; Н2 – с подпором воздуха в ЛК при пожаре; Н3 – с входом в ЛК с этажа через тамбур-шлюз с подпором воздуха (постоянным или при пожаре). Для обеспечения тушения пожара и спасательных работ предусматриваются пожарные лестницы типов: П1 – вертикальные; П2 – маршевые с уклоном не более 6:1. *

Слайд 31

Описание слайда:

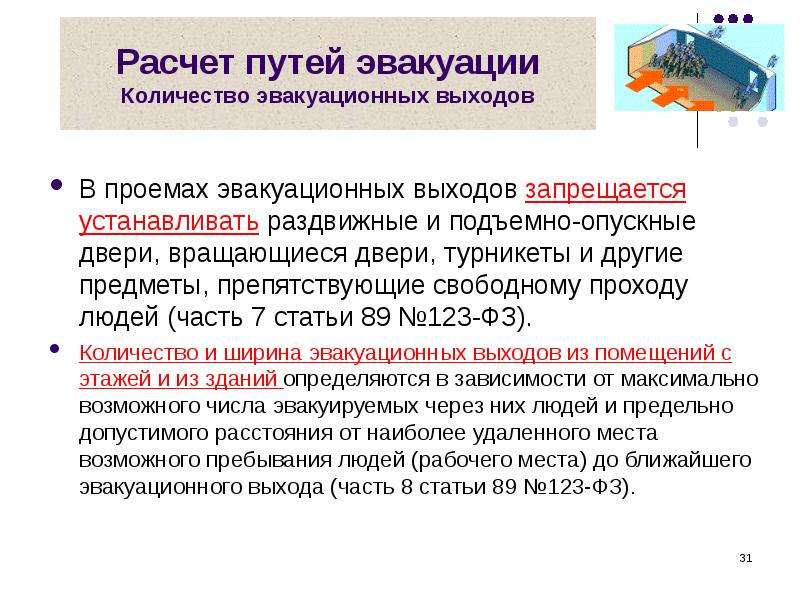

Расчет путей эвакуации Количество эвакуационных выходов В проемах эвакуационных выходов запрещается устанавливать раздвижные и подъемно-опускные двери, вращающиеся двери, турникеты и другие предметы, препятствующие свободному проходу людей (часть 7 статьи 89 №123-ФЗ). Количество и ширина эвакуационных выходов из помещений с этажей и из зданий определяются в зависимости от максимально возможного числа эвакуируемых через них людей и предельно допустимого расстояния от наиболее удаленного места возможного пребывания людей (рабочего места) до ближайшего эвакуационного выхода (часть 8 статьи 89 №123-ФЗ).

Слайд 32

Описание слайда:

Расчет путей эвакуации Количество эвакуационных выходов п.4.2.1 СП 1.13330 Не менее двух эвакуационных выходов должны иметь: - ….. помещения предназначенные для одновременного пребывания более 50 чел. ВЫВОД: частично выполняется! Для помещений с численностью работающих более 50 чел. Следует предусмотреть дополнительные эвакуационные выходы! *

Слайд 33

Описание слайда:

Расчет путей эвакуации Количество эвакуационных выходов 4.2.4. При наличии двух эвакуационных выходов и более они должны быть расположены рассредоточенно. Минимальное расстояние L, м, между наиболее удаленными один от другого эвакуационными выходами следует определять по формулам: - из помещения L = 1,5 √P / (n-1) - из коридора L = 0,33 D / (n-1) где: Р – периметр помещения, м n – число эвакуационных выходов D – длина коридора, м *

Слайд 34

Описание слайда:

Расчет путей эвакуации Количество эвакуационных выходов п. 4.2.3 СП 1.13330 Число эвакуационных выходов с этажа должно быть не менее двух, если на нем располагается помещение, которое должно иметь не менее двух эвакуационных выходов. Части здания различной функциональной пожарной опасности разделяются противопожарными преградами и должны быть обеспечены самостоятельными эвакуационными выходами (часть 9 статьи 89 №123-ФЗ). ВЫВОД: требование не выполняется, так как в каждом отсеке имеется лишь одна КЛ (один выход). *

Слайд 35

Описание слайда:

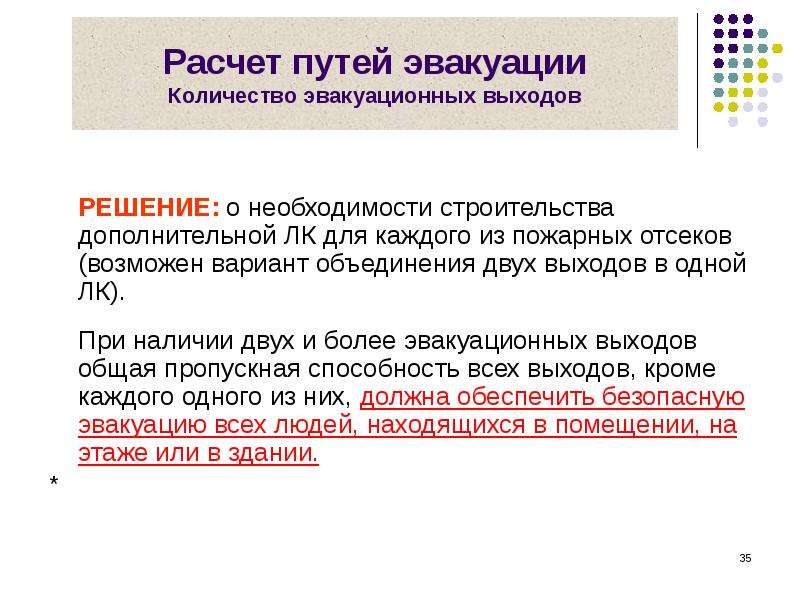

Расчет путей эвакуации Количество эвакуационных выходов РЕШЕНИЕ: о необходимости строительства дополнительной ЛК для каждого из пожарных отсеков (возможен вариант объединения двух выходов в одной ЛК). При наличии двух и более эвакуационных выходов общая пропускная способность всех выходов, кроме каждого одного из них, должна обеспечить безопасную эвакуацию всех людей, находящихся в помещении, на этаже или в здании. *

Слайд 36

Описание слайда:

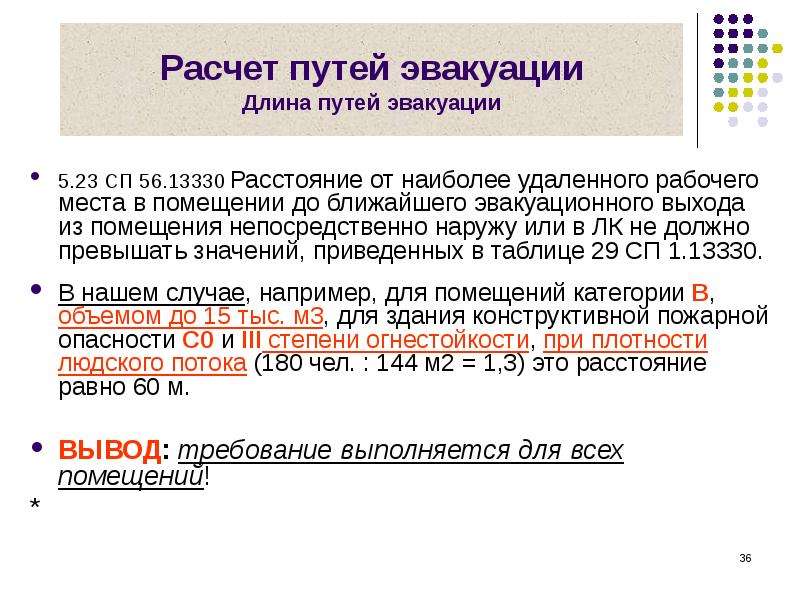

Расчет путей эвакуации Длина путей эвакуации 5.23 СП 56.13330 Расстояние от наиболее удаленного рабочего места в помещении до ближайшего эвакуационного выхода из помещения непосредственно наружу или в ЛК не должно превышать значений, приведенных в таблице 29 СП 1.13330. В нашем случае, например, для помещений категории В, объемом до 15 тыс. м3, для здания конструктивной пожарной опасности С0 и III степени огнестойкости, при плотности людского потока (180 чел. : 144 м2 = 1,3) это расстояние равно 60 м. ВЫВОД: требование выполняется для всех помещений! *

Слайд 37

Описание слайда:

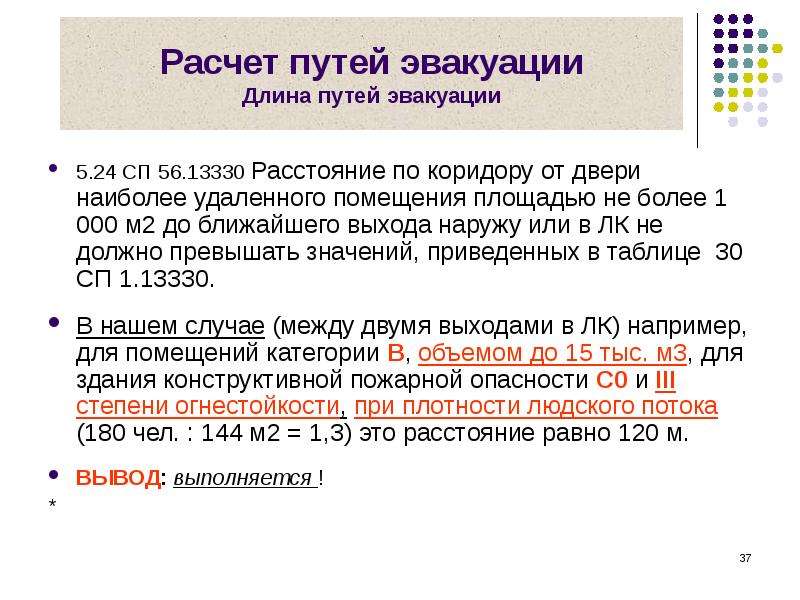

Расчет путей эвакуации Длина путей эвакуации 5.24 СП 56.13330 Расстояние по коридору от двери наиболее удаленного помещения площадью не более 1 000 м2 до ближайшего выхода наружу или в ЛК не должно превышать значений, приведенных в таблице 30 СП 1.13330. В нашем случае (между двумя выходами в ЛК) например, для помещений категории В, объемом до 15 тыс. м3, для здания конструктивной пожарной опасности С0 и III степени огнестойкости, при плотности людского потока (180 чел. : 144 м2 = 1,3) это расстояние равно 120 м. ВЫВОД: выполняется ! *

Слайд 38

Описание слайда:

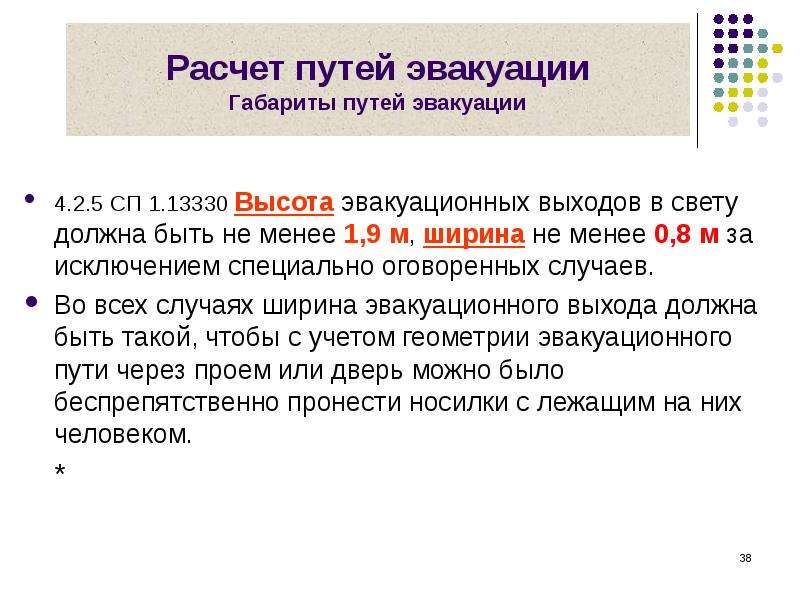

Расчет путей эвакуации Габариты путей эвакуации 4.2.5 СП 1.13330 Высота эвакуационных выходов в свету должна быть не менее 1,9 м, ширина не менее 0,8 м за исключением специально оговоренных случаев. Во всех случаях ширина эвакуационного выхода должна быть такой, чтобы с учетом геометрии эвакуационного пути через проем или дверь можно было беспрепятственно пронести носилки с лежащим на них человеком. *

Слайд 39

Описание слайда:

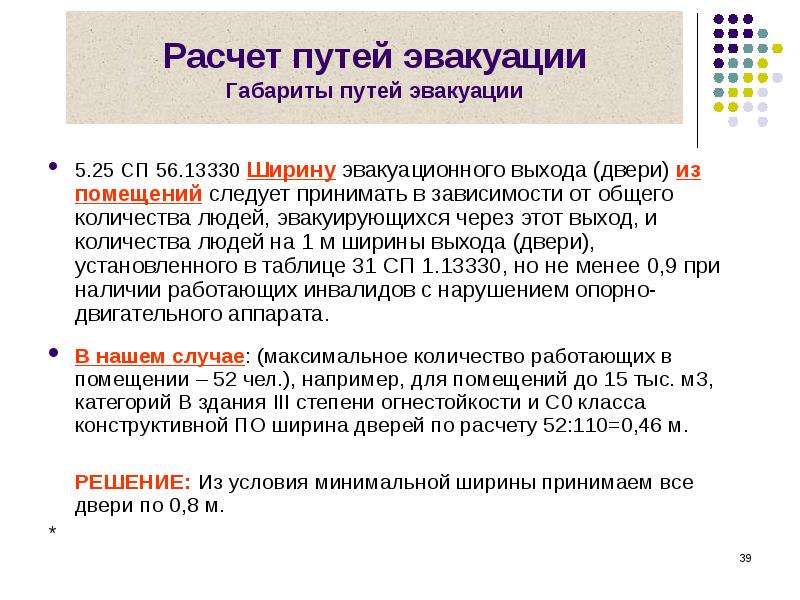

Расчет путей эвакуации Габариты путей эвакуации 5.25 СП 56.13330 Ширину эвакуационного выхода (двери) из помещений следует принимать в зависимости от общего количества людей, эвакуирующихся через этот выход, и количества людей на 1 м ширины выхода (двери), установленного в таблице 31 СП 1.13330, но не менее 0,9 при наличии работающих инвалидов с нарушением опорно-двигательного аппарата. В нашем случае: (максимальное количество работающих в помещении – 52 чел.), например, для помещений до 15 тыс. м3, категорий В здания III степени огнестойкости и С0 класса конструктивной ПО ширина дверей по расчету 52:110=0,46 м. РЕШЕНИЕ: Из условия минимальной ширины принимаем все двери по 0,8 м. *

Слайд 40

Описание слайда:

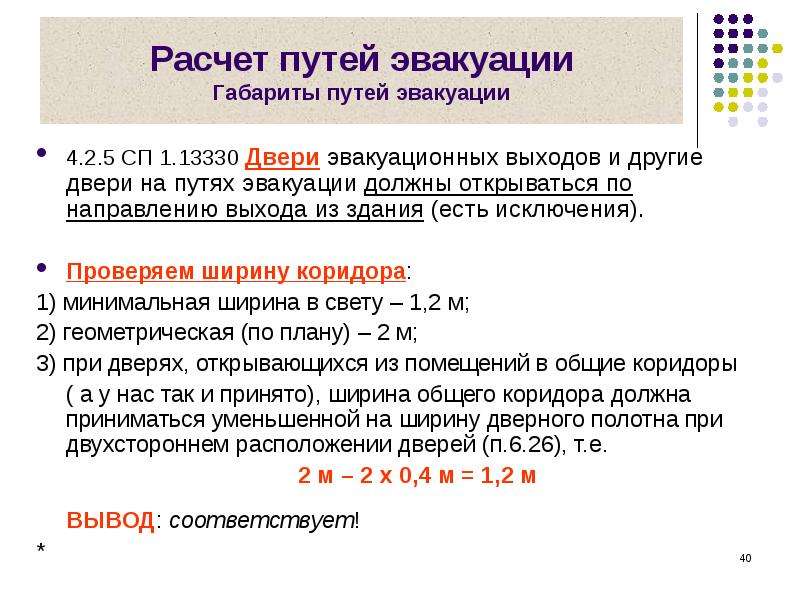

Расчет путей эвакуации Габариты путей эвакуации 4.2.5 СП 1.13330 Двери эвакуационных выходов и другие двери на путях эвакуации должны открываться по направлению выхода из здания (есть исключения). Проверяем ширину коридора: 1) минимальная ширина в свету – 1,2 м; 2) геометрическая (по плану) – 2 м; 3) при дверях, открывающихся из помещений в общие коридоры ( а у нас так и принято), ширина общего коридора должна приниматься уменьшенной на ширину дверного полотна при двухстороннем расположении дверей (п.6.26), т.е. 2 м – 2 х 0,4 м = 1,2 м ВЫВОД: соответствует! *

Слайд 41

Описание слайда:

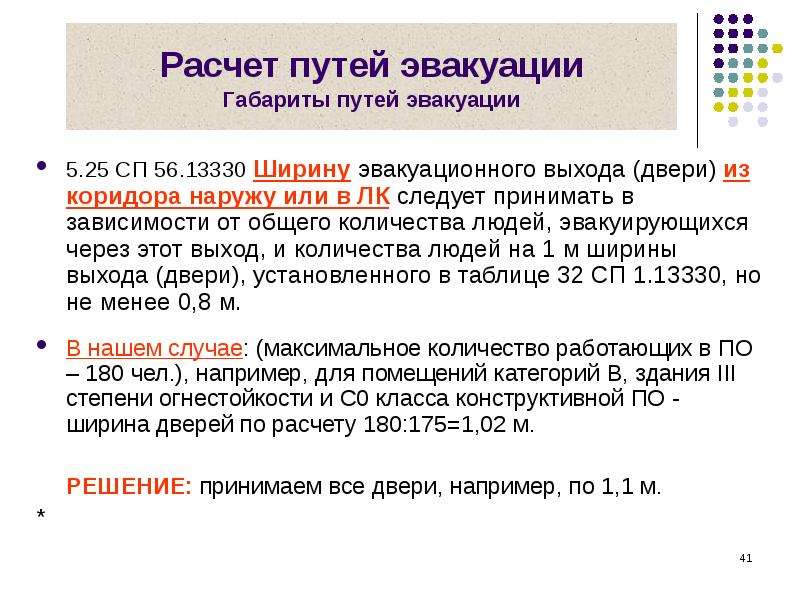

Расчет путей эвакуации Габариты путей эвакуации 5.25 СП 56.13330 Ширину эвакуационного выхода (двери) из коридора наружу или в ЛК следует принимать в зависимости от общего количества людей, эвакуирующихся через этот выход, и количества людей на 1 м ширины выхода (двери), установленного в таблице 32 СП 1.13330, но не менее 0,8 м. В нашем случае: (максимальное количество работающих в ПО – 180 чел.), например, для помещений категорий В, здания III степени огнестойкости и С0 класса конструктивной ПО - ширина дверей по расчету 180:175=1,02 м. РЕШЕНИЕ: принимаем все двери, например, по 1,1 м. *

Слайд 42

Описание слайда:

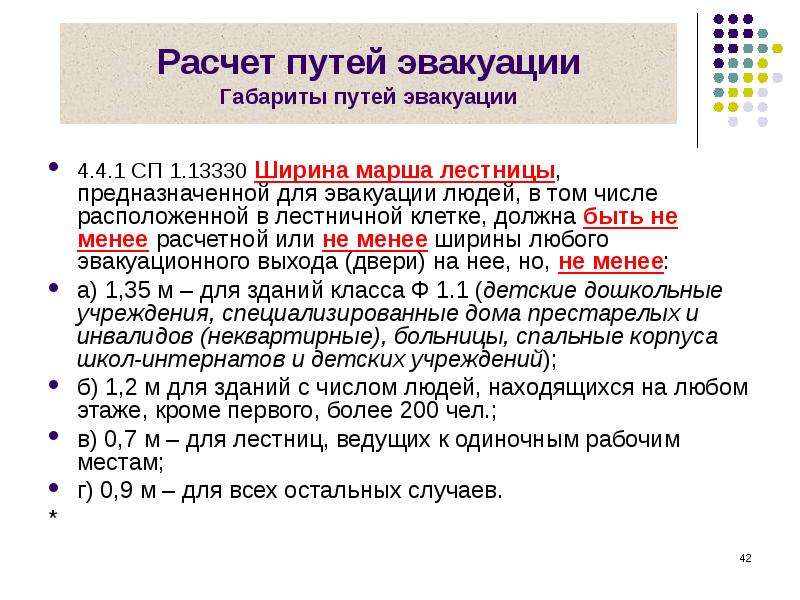

Расчет путей эвакуации Габариты путей эвакуации 4.4.1 СП 1.13330 Ширина марша лестницы, предназначенной для эвакуации людей, в том числе расположенной в лестничной клетке, должна быть не менее расчетной или не менее ширины любого эвакуационного выхода (двери) на нее, но, не менее: а) 1,35 м – для зданий класса Ф 1.1 (детские дошкольные учреждения, специализированные дома престарелых и инвалидов (неквартирные), больницы, спальные корпуса школ-интернатов и детских учреждений); б) 1,2 м для зданий с числом людей, находящихся на любом этаже, кроме первого, более 200 чел.; в) 0,7 м – для лестниц, ведущих к одиночным рабочим местам; г) 0,9 м – для всех остальных случаев. *

Слайд 43

Описание слайда:

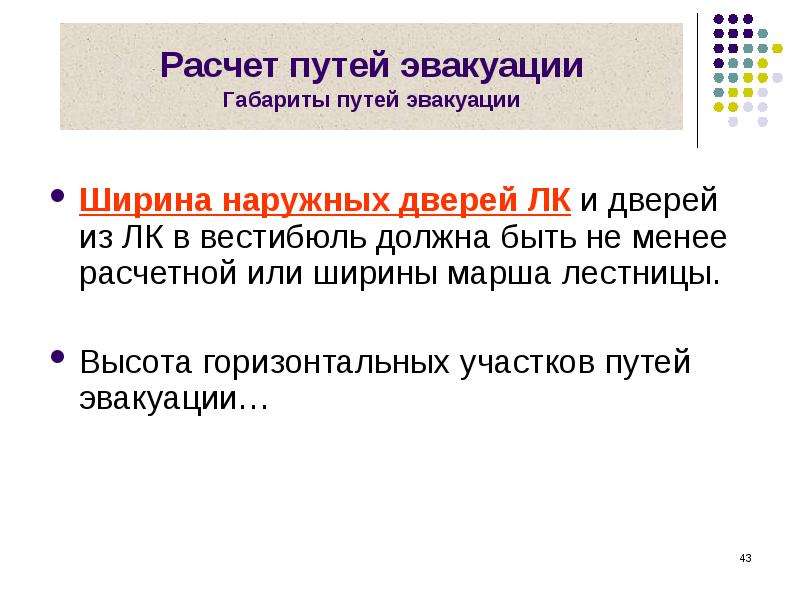

Расчет путей эвакуации Габариты путей эвакуации Ширина наружных дверей ЛК и дверей из ЛК в вестибюль должна быть не менее расчетной или ширины марша лестницы. Высота горизонтальных участков путей эвакуации…
