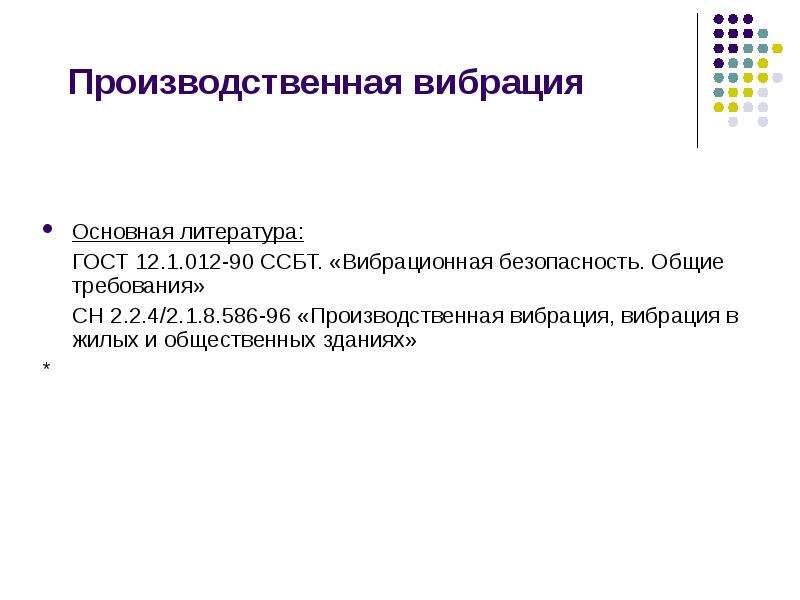

Производственная вибрация Основная литература: ГОСТ 12.1.012-90 ССБТ. «Вибрационная безопасность. Общие требования» СН 2.2.4/2.1.8.586-96 «Производственная вибрация, вибрация в жилых и общественных зданиях» *

Слайд 2

Описание слайда:

Что такое…. 1. Воздействие вибрации на человека 2. Параметры, определяющие вибрацию 3. Нормирование вибрации 4. Защита от вибрации 5. Контроль вибрации *

Слайд 3

Описание слайда:

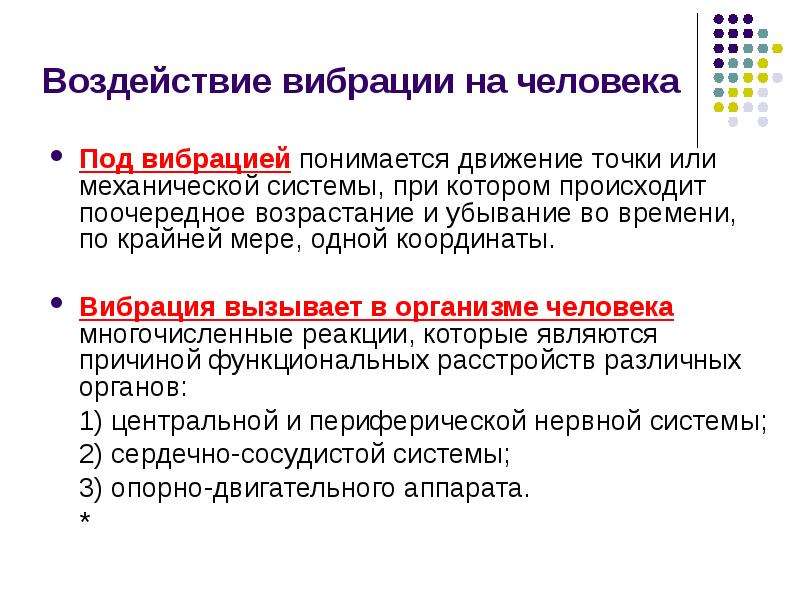

Воздействие вибрации на человека Под вибрацией понимается движение точки или механической системы, при котором происходит поочередное возрастание и убывание во времени, по крайней мере, одной координаты. Вибрация вызывает в организме человека многочисленные реакции, которые являются причиной функциональных расстройств различных органов: 1) центральной и периферической нервной системы; 2) сердечно-сосудистой системы; 3) опорно-двигательного аппарата. *

Слайд 4

Описание слайда:

Вредное воздействие вибрации выражается в виде: - повышенного утомления; - головной боли; - болях в суставах, костей и пальцах рук; - повышенной раздражительности; - некоторого нарушения координации движений. *

Слайд 5

Описание слайда:

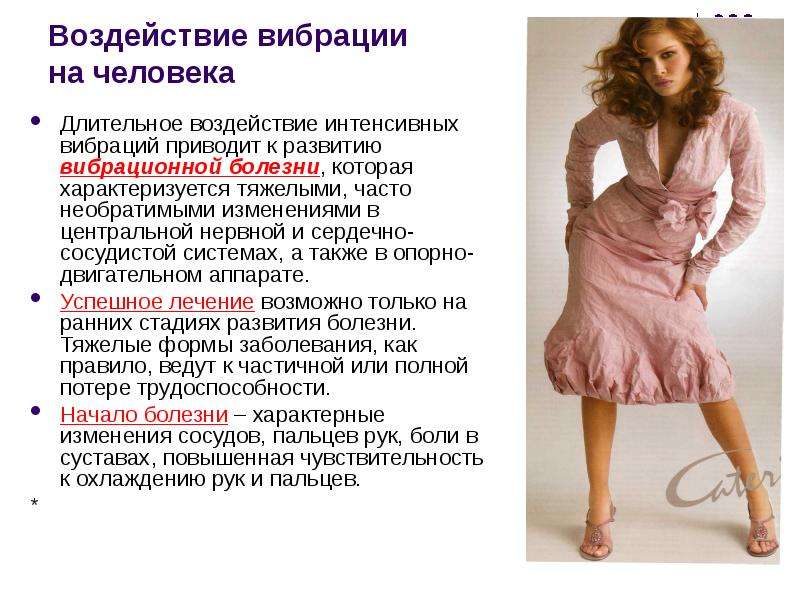

Воздействие вибрации на человека Длительное воздействие интенсивных вибраций приводит к развитию вибрационной болезни, которая характеризуется тяжелыми, часто необратимыми изменениями в центральной нервной и сердечно-сосудистой системах, а также в опорно-двигательном аппарате. Успешное лечение возможно только на ранних стадиях развития болезни. Тяжелые формы заболевания, как правило, ведут к частичной или полной потере трудоспособности. Начало болезни – характерные изменения сосудов, пальцев рук, боли в суставах, повышенная чувствительность к охлаждению рук и пальцев. *

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Параметры, определяющие вибрацию Вибрация характеризуется: - частотой (Гц); - амплитудой вибросмещения (мм); - виброскоростью (мм/с). Характеристиками вибрации, определяющими их воздействие на человека, являются: - среднеквадратичные значения виброскорости в м/с; - ее логарифмические уровни по отношению к исходной (пороговой) величине в октавных полосах частот в дБ: Lv = 20 lg v / 5.10-8 *

Слайд 8

Описание слайда:

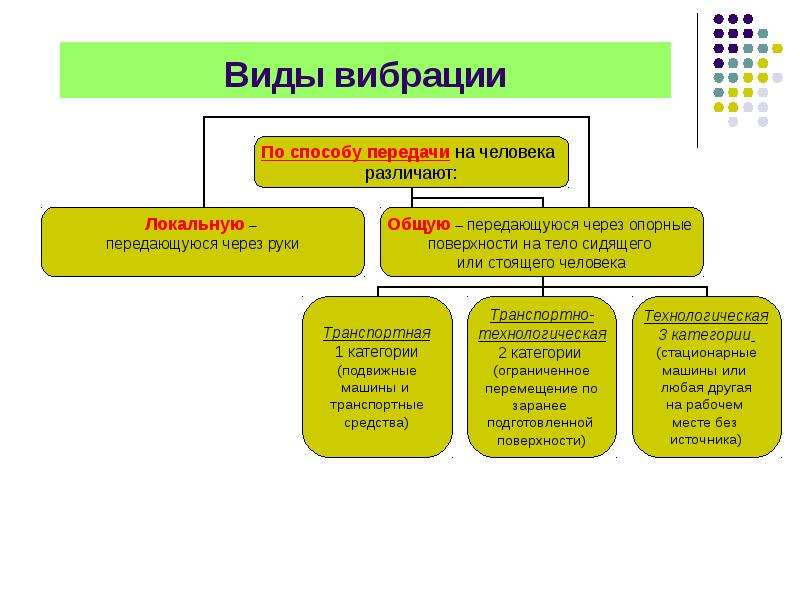

Виды вибрации

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

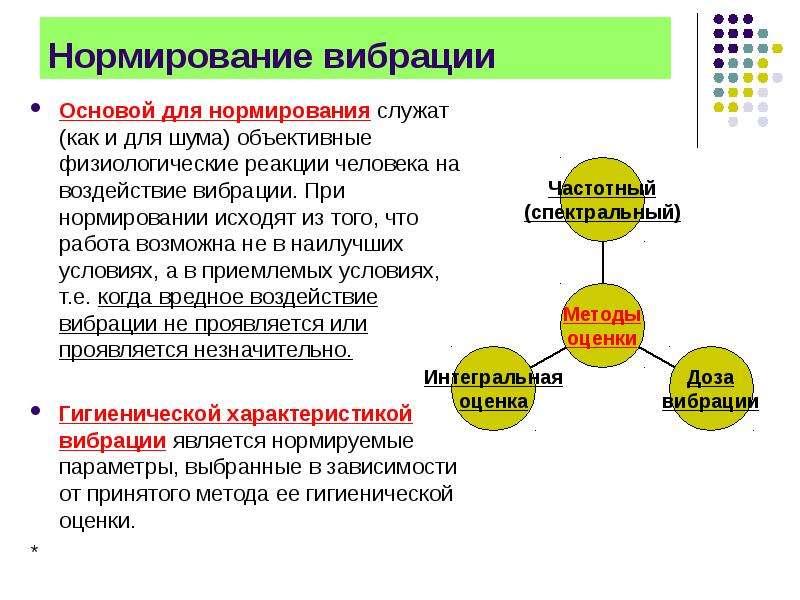

Нормирование вибрации Основой для нормирования служат (как и для шума) объективные физиологические реакции человека на воздействие вибрации. При нормировании исходят из того, что работа возможна не в наилучших условиях, а в приемлемых условиях, т.е. когда вредное воздействие вибрации не проявляется или проявляется незначительно. Гигиенической характеристикой вибрации является нормируемые параметры, выбранные в зависимости от принятого метода ее гигиенической оценки. *

Слайд 11

Описание слайда:

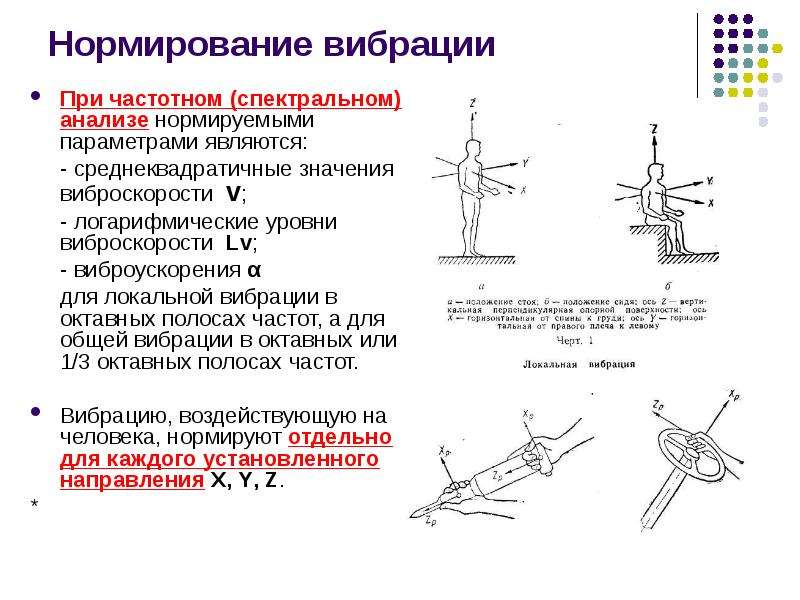

Нормирование вибрации При частотном (спектральном) анализе нормируемыми параметрами являются: - среднеквадратичные значения виброскорости v; - логарифмические уровни виброскорости Lv; - виброускорения α для локальной вибрации в октавных полосах частот, а для общей вибрации в октавных или 1/3 октавных полосах частот. Вибрацию, воздействующую на человека, нормируют отдельно для каждого установленного направления X, Y, Z. *

Слайд 12

Описание слайда:

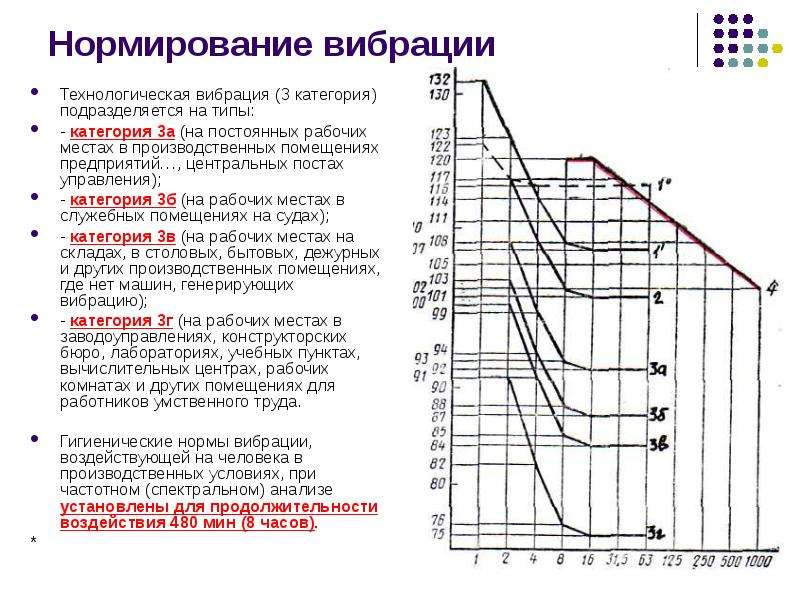

Нормирование вибрации Технологическая вибрация (3 категория) подразделяется на типы: - категория 3а (на постоянных рабочих местах в производственных помещениях предприятий…, центральных постах управления); - категория 3б (на рабочих местах в служебных помещениях на судах); - категория 3в (на рабочих местах на складах, в столовых, бытовых, дежурных и других производственных помещениях, где нет машин, генерирующих вибрацию); - категория 3г (на рабочих местах в заводоуправлениях, конструкторских бюро, лабораториях, учебных пунктах, вычислительных центрах, рабочих комнатах и других помещениях для работников умственного труда. Гигиенические нормы вибрации, воздействующей на человека в производственных условиях, при частотном (спектральном) анализе установлены для продолжительности воздействия 480 мин (8 часов). *

Слайд 13

Описание слайда:

Нормирование вибрации При интегральной оценке по частоте нормируемым параметром является корректированное значение контролируемого параметра вибрации, измеряемое по формуле: Ui – среднее квадратическое значение контролируемого параметра (виброскорости или виброускорения) в i–ой частотной полосе; n – число частотных полос в нормируемом частотном диапазоне; Ki – весовой коэффициент для i–ой частотной полосы (зависит от частоты, вида и направления вибрации). *

Слайд 14

Описание слайда:

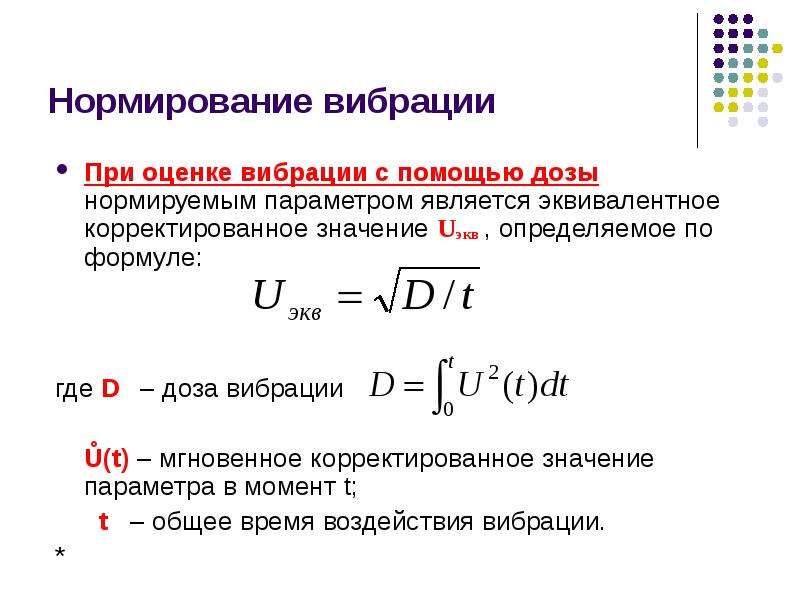

Нормирование вибрации

Слайд 15

Описание слайда:

Нормирование вибрации Для общей и локальной вибрации зависимость допустимых значений нормируемого параметра Ut от времени фактического воздействия вибрации t, не превышающего 480 мин, определяется по формуле U480 – допустимое значение нормируемого параметра. При регулярных перерывах воздействия локальной вибрации в течение рабочей смены допустимые значения нормируемого параметра следует увеличить, умножив на коэффициенты, приведенные в таблице:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

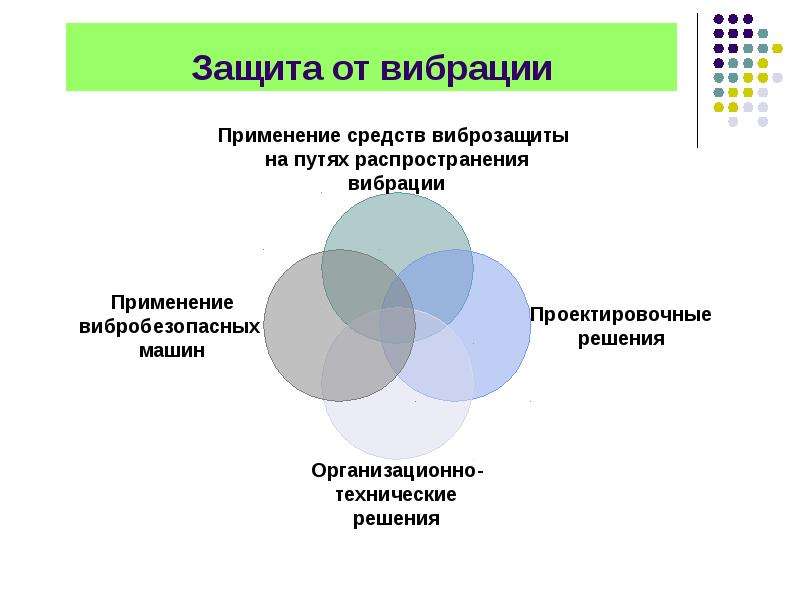

Защита от вибрации

Слайд 18

Описание слайда:

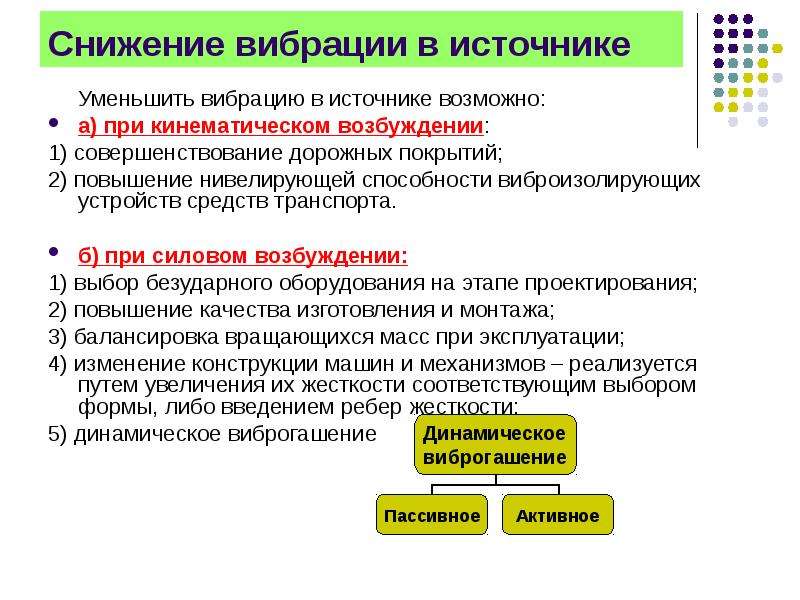

Снижение вибрации в источнике Уменьшить вибрацию в источнике возможно: а) при кинематическом возбуждении: 1) совершенствование дорожных покрытий; 2) повышение нивелирующей способности виброизолирующих устройств средств транспорта. б) при силовом возбуждении: 1) выбор безударного оборудования на этапе проектирования; 2) повышение качества изготовления и монтажа; 3) балансировка вращающихся масс при эксплуатации; 4) изменение конструкции машин и механизмов – реализуется путем увеличения их жесткости соответствующим выбором формы, либо введением ребер жесткости; 5) динамическое виброгашение

Слайд 19

Описание слайда:

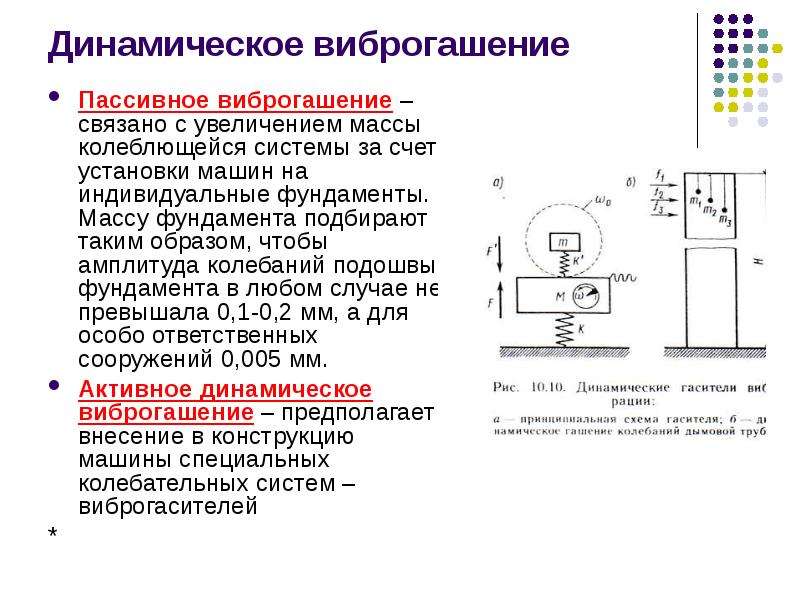

Динамическое виброгашение Пассивное виброгашение – связано с увеличением массы колеблющейся системы за счет установки машин на индивидуальные фундаменты. Массу фундамента подбирают таким образом, чтобы амплитуда колебаний подошвы фундамента в любом случае не превышала 0,1-0,2 мм, а для особо ответственных сооружений 0,005 мм. Активное динамическое виброгашение – предполагает внесение в конструкцию машины специальных колебательных систем – виброгасителей *

Слайд 20

Описание слайда:

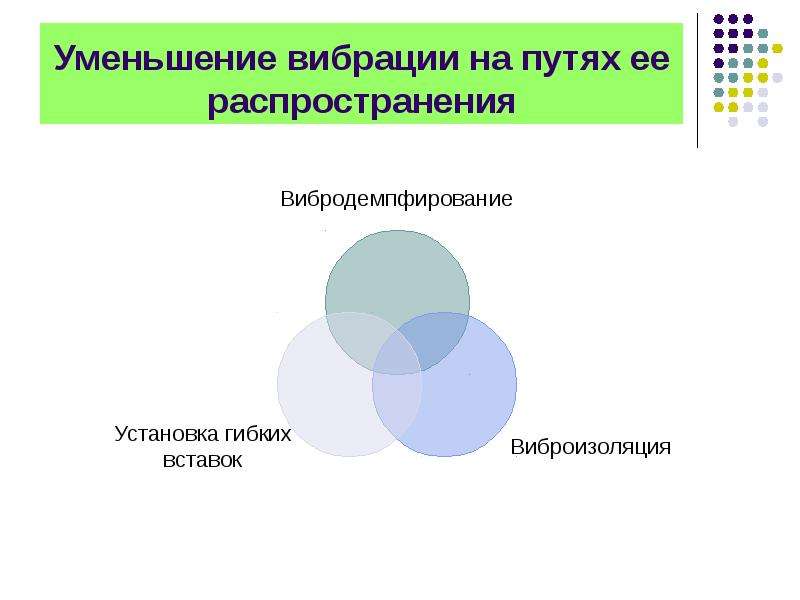

Уменьшение вибрации на путях ее распространения

Слайд 21

Описание слайда:

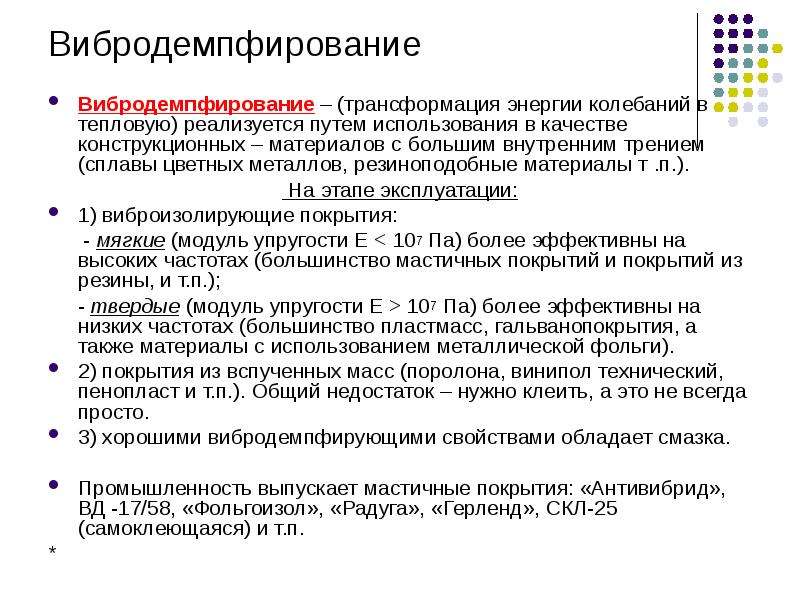

Вибродемпфирование Вибродемпфирование – (трансформация энергии колебаний в тепловую) реализуется путем использования в качестве конструкционных – материалов с большим внутренним трением (сплавы цветных металлов, резиноподобные материалы т .п.). На этапе эксплуатации: 1) виброизолирующие покрытия: - мягкие (модуль упругости Е < 107 Па) более эффективны на высоких частотах (большинство мастичных покрытий и покрытий из резины, и т.п.); - твердые (модуль упругости Е > 107 Па) более эффективны на низких частотах (большинство пластмасс, гальванопокрытия, а также материалы с использованием металлической фольги). 2) покрытия из вспученных масс (поролона, винипол технический, пенопласт и т.п.). Общий недостаток – нужно клеить, а это не всегда просто. 3) хорошими вибродемпфирующими свойствами обладает смазка. Промышленность выпускает мастичные покрытия: «Антивибрид», ВД -17/58, «Фольгоизол», «Радуга», «Герленд», СКЛ-25 (самоклеющаяся) и т.п. *

Слайд 22

Описание слайда:

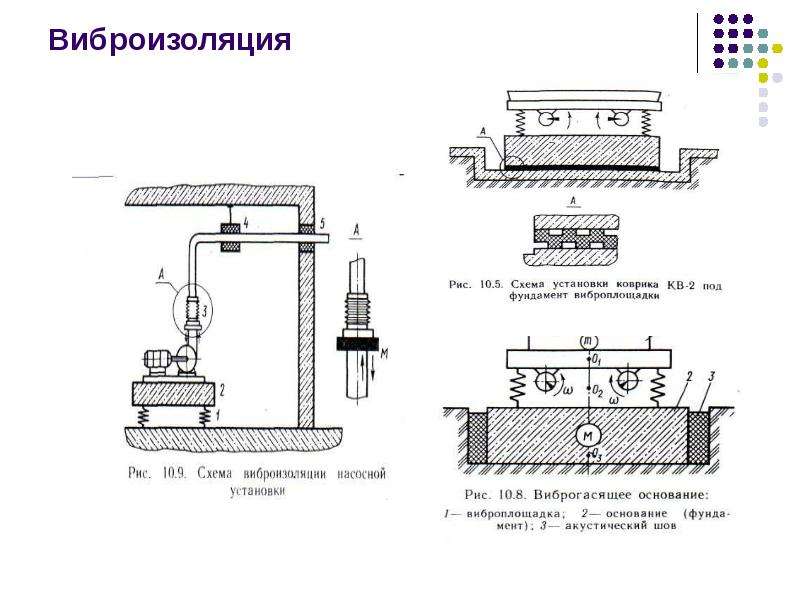

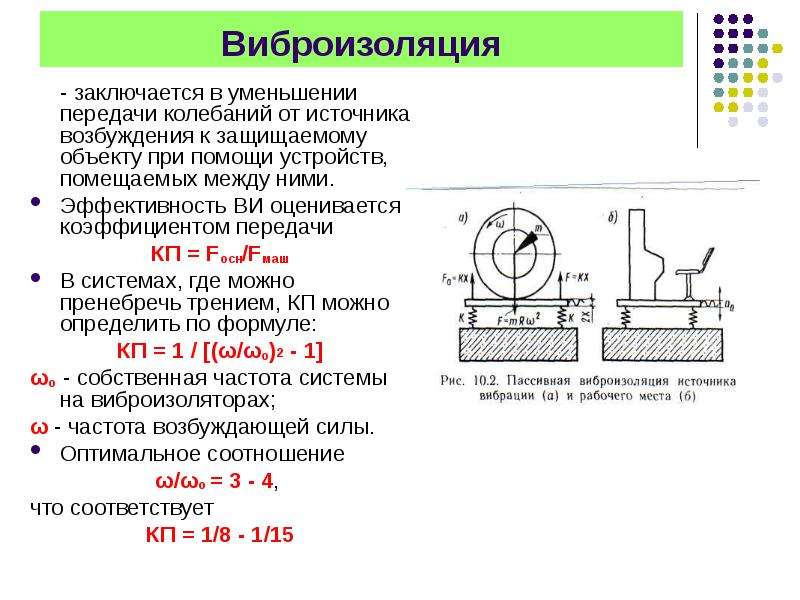

Виброизоляция - заключается в уменьшении передачи колебаний от источника возбуждения к защищаемому объекту при помощи устройств, помещаемых между ними. Эффективность ВИ оценивается коэффициентом передачи КП = Fосн/Fмаш В системах, где можно пренебречь трением, КП можно определить по формуле: КП = 1 / [(ω/ωо)2 - 1] ωо - собственная частота системы на виброизоляторах; ω - частота возбуждающей силы. Оптимальное соотношение ω/ωо = 3 - 4, что соответствует КП = 1/8 - 1/15

Слайд 23

Описание слайда:

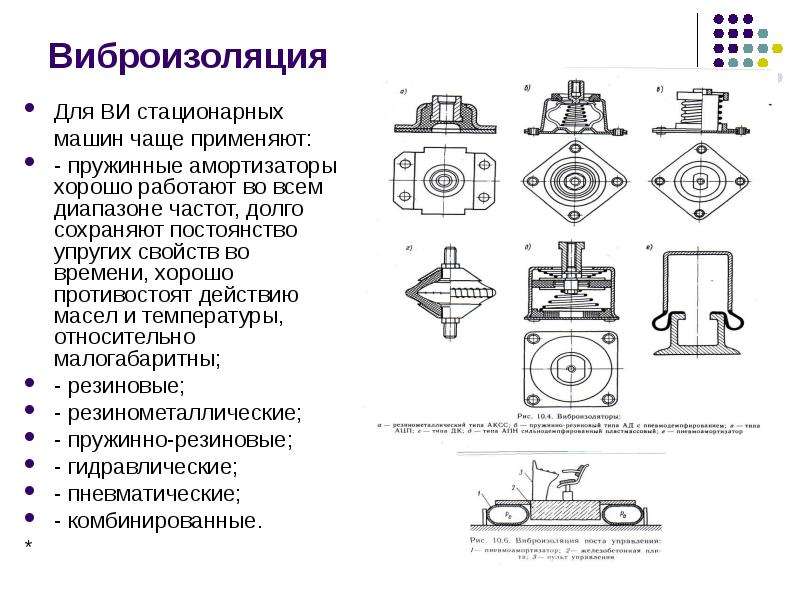

Виброизоляция Для ВИ стационарных машин чаще применяют: - пружинные амортизаторы хорошо работают во всем диапазоне частот, долго сохраняют постоянство упругих свойств во времени, хорошо противостоят действию масел и температуры, относительно малогабаритны; - резиновые; - резинометаллические; - пружинно-резиновые; - гидравлические; - пневматические; - комбинированные. *

Слайд 24

Описание слайда:

Виброизоляция

Слайд 25

Описание слайда:

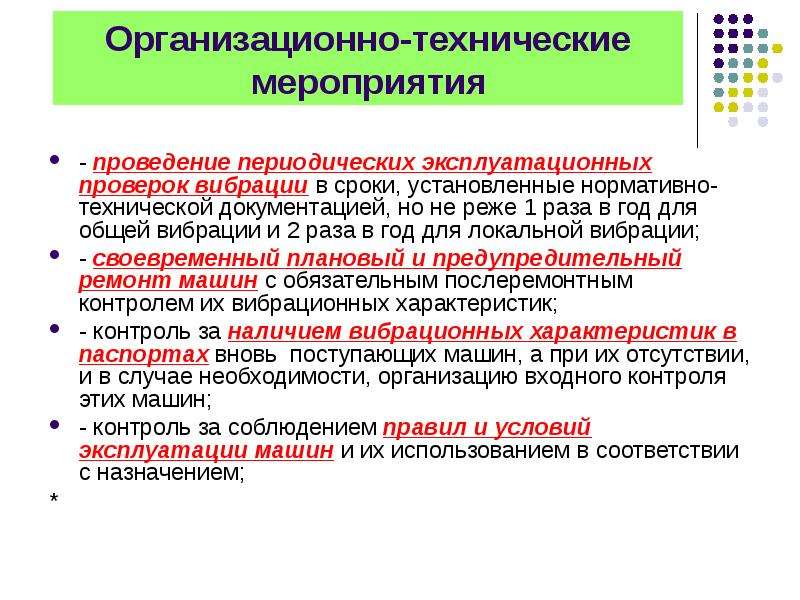

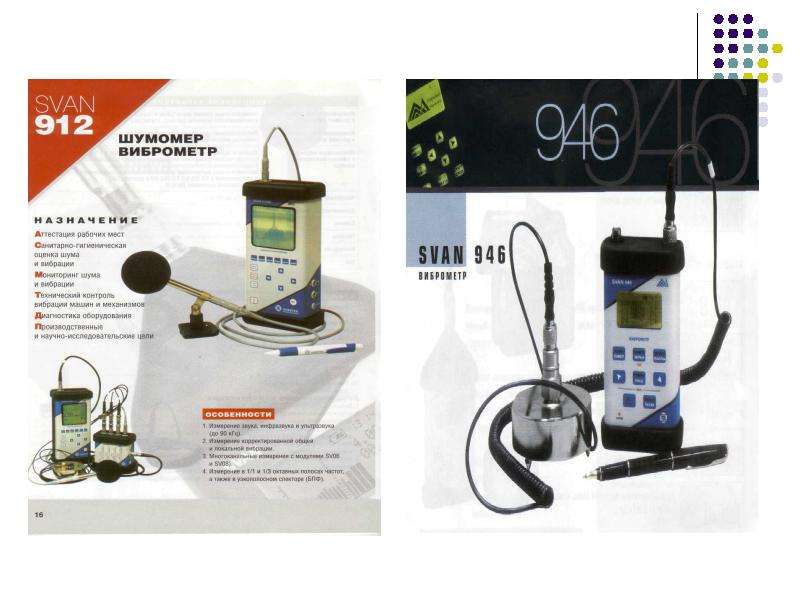

Организационно-технические мероприятия - проведение периодических эксплуатационных проверок вибрации в сроки, установленные нормативно-технической документацией, но не реже 1 раза в год для общей вибрации и 2 раза в год для локальной вибрации; - своевременный плановый и предупредительный ремонт машин с обязательным послеремонтным контролем их вибрационных характеристик; - контроль за наличием вибрационных характеристик в паспортах вновь поступающих машин, а при их отсутствии, и в случае необходимости, организацию входного контроля этих машин; - контроль за соблюдением правил и условий эксплуатации машин и их использованием в соответствии с назначением; *

Слайд 26

Описание слайда:

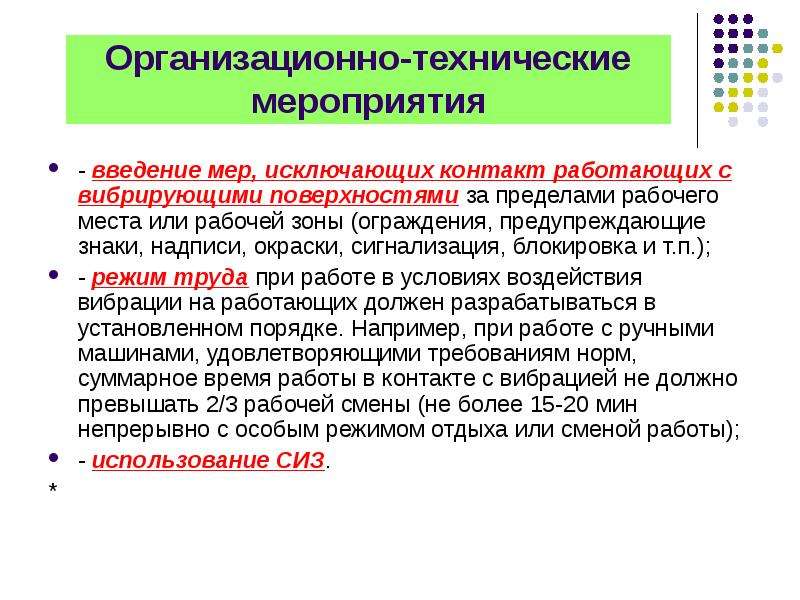

Организационно-технические мероприятия - введение мер, исключающих контакт работающих с вибрирующими поверхностями за пределами рабочего места или рабочей зоны (ограждения, предупреждающие знаки, надписи, окраски, сигнализация, блокировка и т.п.); - режим труда при работе в условиях воздействия вибрации на работающих должен разрабатываться в установленном порядке. Например, при работе с ручными машинами, удовлетворяющими требованиям норм, суммарное время работы в контакте с вибрацией не должно превышать 2/3 рабочей смены (не более 15-20 мин непрерывно с особым режимом отдыха или сменой работы); - использование СИЗ. *
