Вы можете ознакомиться и скачать презентацию на тему Операционная система. Доклад-сообщение содержит 29 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

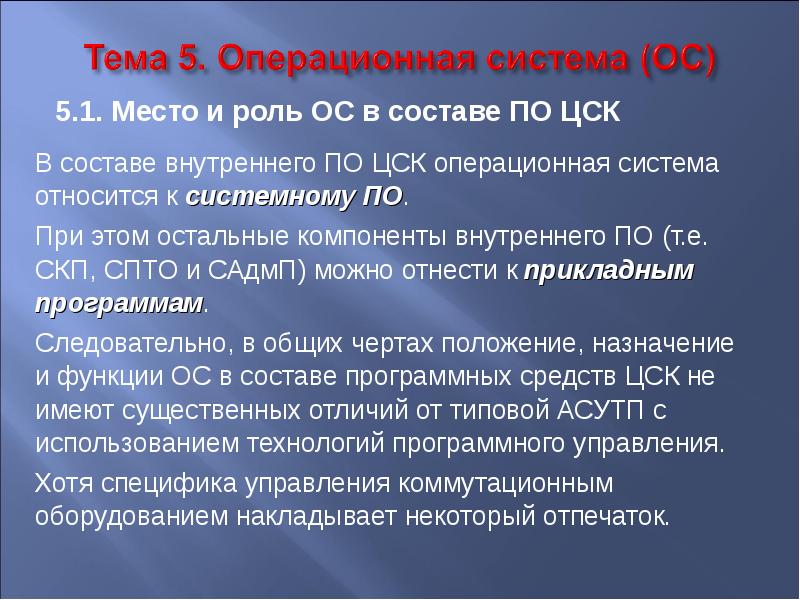

В составе внутреннего ПО ЦСК операционная система относится к системному ПО. В составе внутреннего ПО ЦСК операционная система относится к системному ПО. При этом остальные компоненты внутреннего ПО (т.е. СКП, СПТО и САдмП) можно отнести к прикладным программам. Следовательно, в общих чертах положение, назначение и функции ОС в составе программных средств ЦСК не имеют существенных отличий от типовой АСУТП с использованием технологий программного управления. Хотя специфика управления коммутационным оборудованием накладывает некоторый отпечаток.

Слайд 2

Описание слайда:

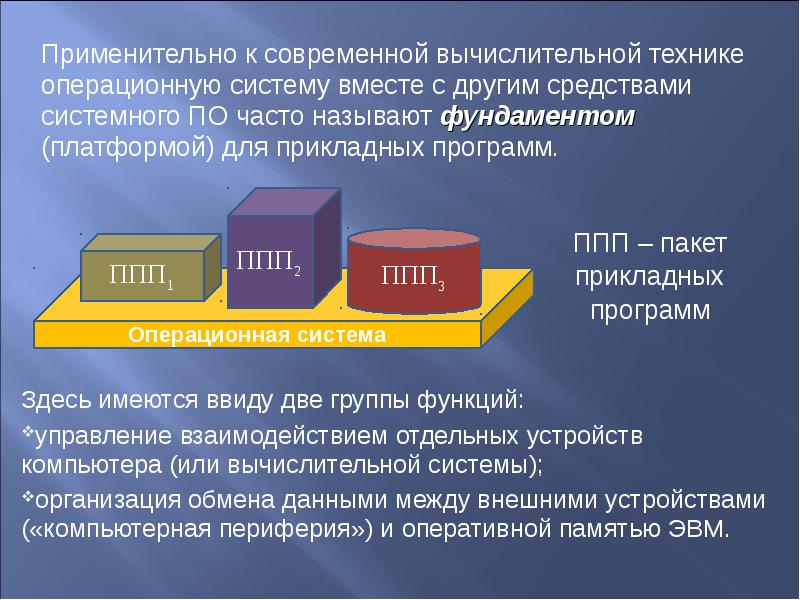

Здесь имеются ввиду две группы функций: Здесь имеются ввиду две группы функций: управление взаимодействием отдельных устройств компьютера (или вычислительной системы); организация обмена данными между внешними устройствами («компьютерная периферия») и оперативной памятью ЭВМ.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Программы организации вычислительного процесса (управляющие программы): Программы организации вычислительного процесса (управляющие программы): программы распределения процессорного времени (диспетчеры или планировщики); программа распределения оперативной памяти (менеджер памяти) Программы информационного обмена между прикладными процессами Программы ввода/вывода (драйверы) – для управления обменом данными между внешними устройствами и оперативной памятью Программы связи «человек-машина» Программы загрузки, перезагрузки и начального запуска (инициализации)

Слайд 6

Описание слайда:

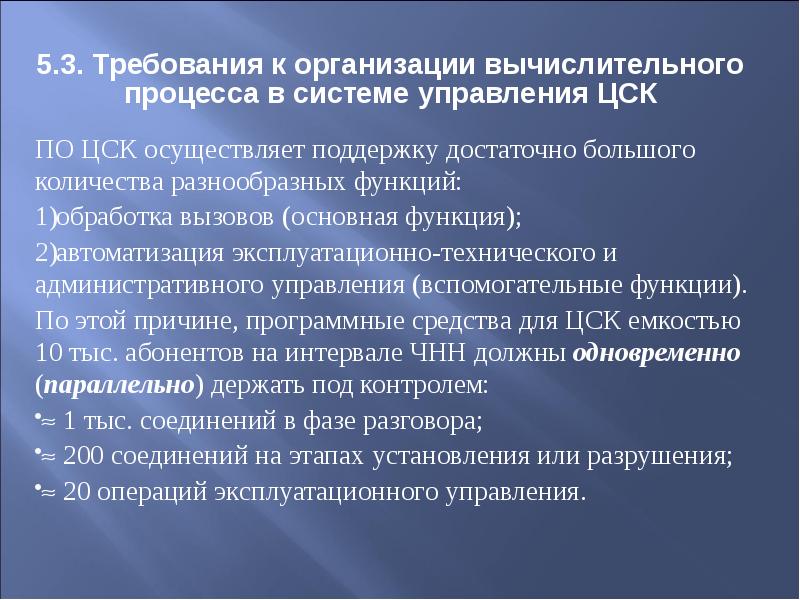

ПО ЦСК осуществляет поддержку достаточно большого количества разнообразных функций: ПО ЦСК осуществляет поддержку достаточно большого количества разнообразных функций: обработка вызовов (основная функция); автоматизация эксплуатационно-технического и административного управления (вспомогательные функции). По этой причине, программные средства для ЦСК емкостью 10 тыс. абонентов на интервале ЧНН должны одновременно (параллельно) держать под контролем:  1 тыс. соединений в фазе разговора;  200 соединений на этапах установления или разрушения;  20 операций эксплуатационного управления.

Слайд 7

Описание слайда:

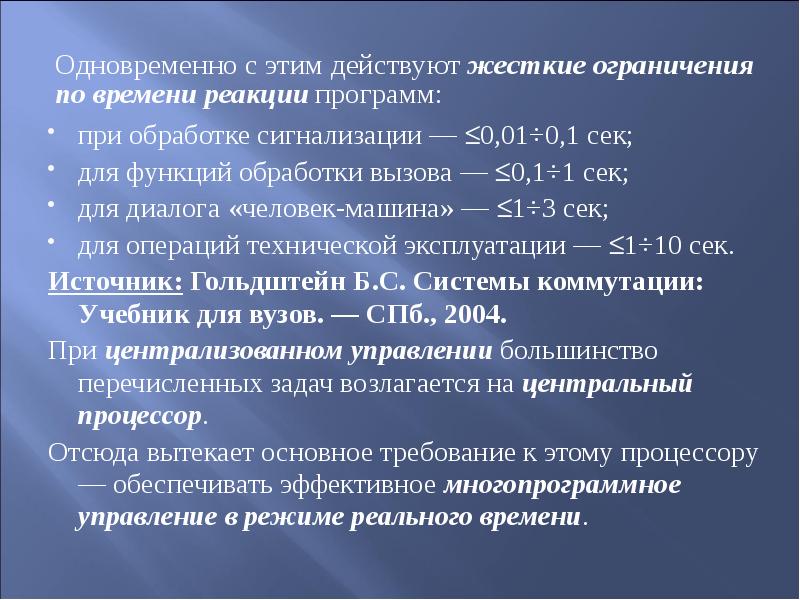

при обработке сигнализации — 0,01÷0,1 сек; при обработке сигнализации — 0,01÷0,1 сек; для функций обработки вызова — 0,1÷1 сек; для диалога «человек-машина» — 1÷3 сек; для операций технической эксплуатации — 1÷10 сек. Источник: Гольдштейн Б.С. Системы коммутации: Учебник для вузов. — СПб., 2004. При централизованном управлении большинство перечисленных задач возлагается на центральный процессор. Отсюда вытекает основное требование к этому процессору — обеспечивать эффективное многопрограммное управление в режиме реального времени.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

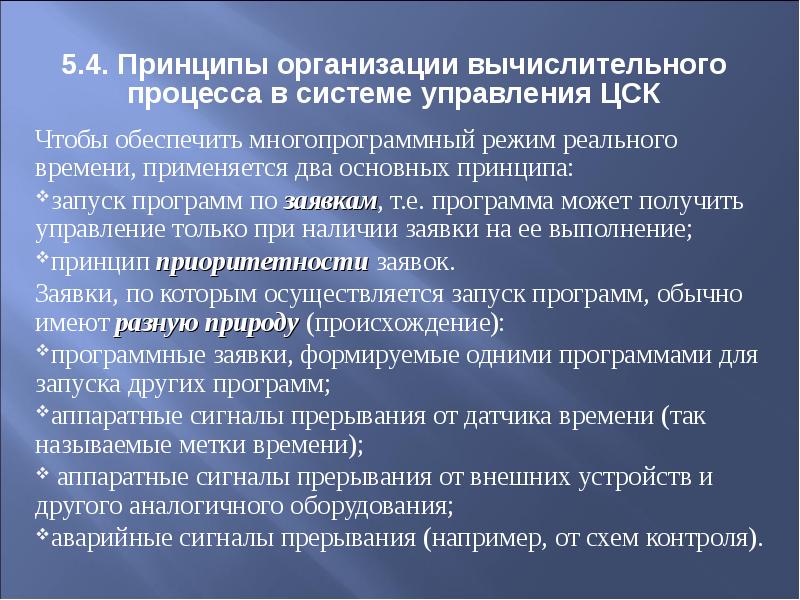

Чтобы обеспечить многопрограммный режим реального времени, применяется два основных принципа: Чтобы обеспечить многопрограммный режим реального времени, применяется два основных принципа: запуск программ по заявкам, т.е. программа может получить управление только при наличии заявки на ее выполнение; принцип приоритетности заявок. Заявки, по которым осуществляется запуск программ, обычно имеют разную природу (происхождение): программные заявки, формируемые одними программами для запуска других программ; аппаратные сигналы прерывания от датчика времени (так называемые метки времени); аппаратные сигналы прерывания от внешних устройств и другого аналогичного оборудования; аварийные сигналы прерывания (например, от схем контроля).

Слайд 10

Описание слайда:

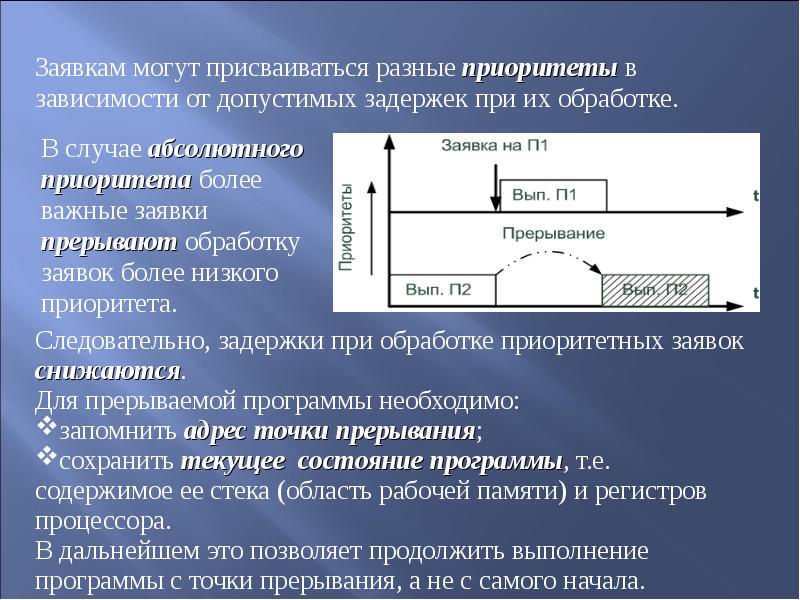

Заявкам могут присваиваться разные приоритеты в зависимости от допустимых задержек при их обработке. Заявкам могут присваиваться разные приоритеты в зависимости от допустимых задержек при их обработке.

Слайд 11

Описание слайда:

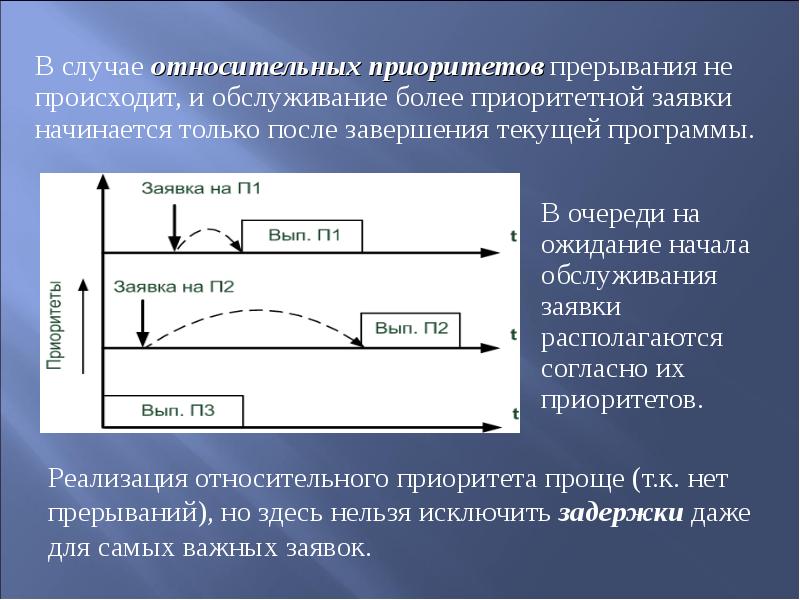

В случае относительных приоритетов прерывания не происходит, и обслуживание более приоритетной заявки начинается только после завершения текущей программы. В случае относительных приоритетов прерывания не происходит, и обслуживание более приоритетной заявки начинается только после завершения текущей программы.

Слайд 12

Описание слайда:

Смешанный приоритет – это комбинация (объединение) абсолютных и относительных приоритетов вместе с их достоинствами и недостатками. Смешанный приоритет – это комбинация (объединение) абсолютных и относительных приоритетов вместе с их достоинствами и недостатками.

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

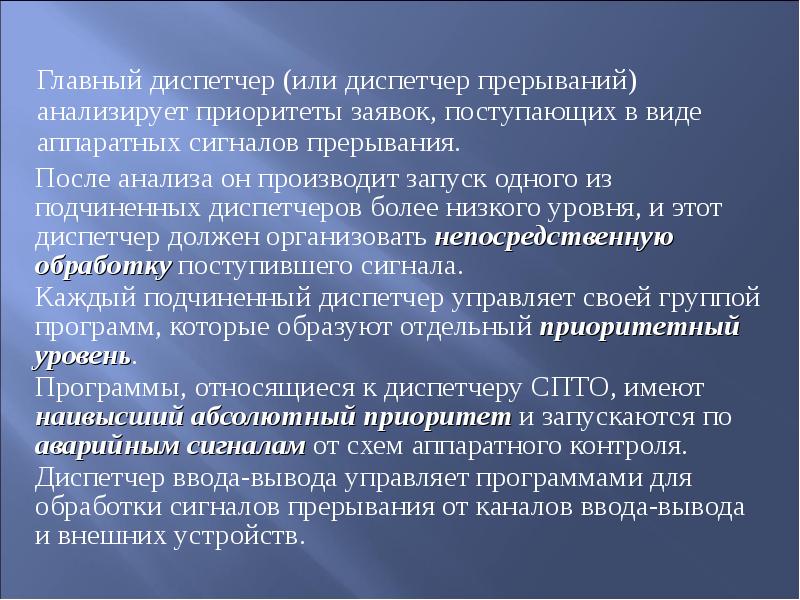

Главный диспетчер (или диспетчер прерываний) анализирует приоритеты заявок, поступающих в виде аппаратных сигналов прерывания. Главный диспетчер (или диспетчер прерываний) анализирует приоритеты заявок, поступающих в виде аппаратных сигналов прерывания.

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

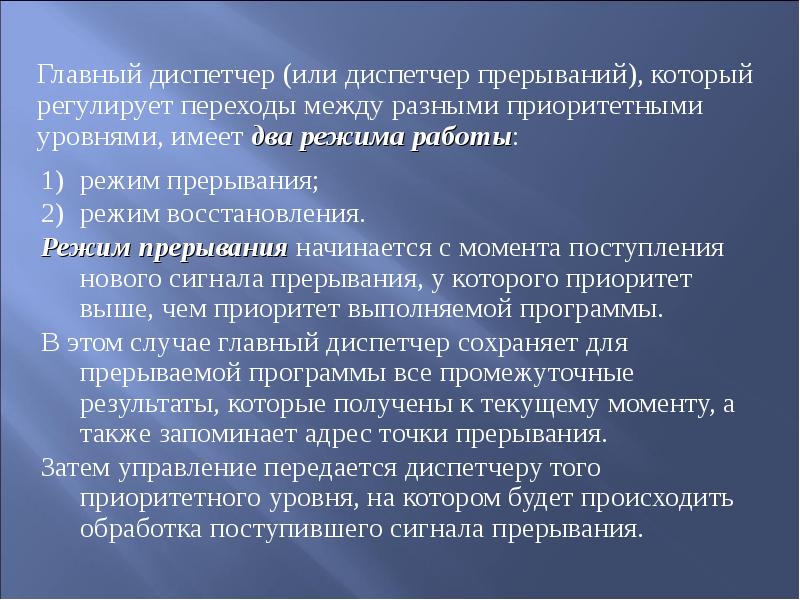

режим прерывания; режим прерывания; режим восстановления. Режим прерывания начинается с момента поступления нового сигнала прерывания, у которого приоритет выше, чем приоритет выполняемой программы. В этом случае главный диспетчер сохраняет для прерываемой программы все промежуточные результаты, которые получены к текущему моменту, а также запоминает адрес точки прерывания. Затем управление передается диспетчеру того приоритетного уровня, на котором будет происходить обработка поступившего сигнала прерывания.

Слайд 17

Описание слайда:

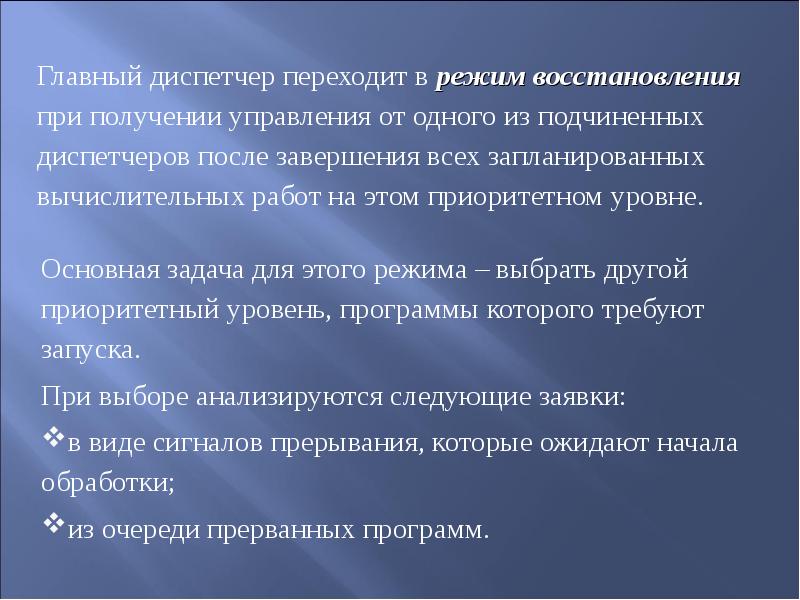

Основная задача для этого режима – выбрать другой приоритетный уровень, программы которого требуют запуска. Основная задача для этого режима – выбрать другой приоритетный уровень, программы которого требуют запуска. При выборе анализируются следующие заявки: в виде сигналов прерывания, которые ожидают начала обработки; из очереди прерванных программ.

Слайд 18

Описание слайда:

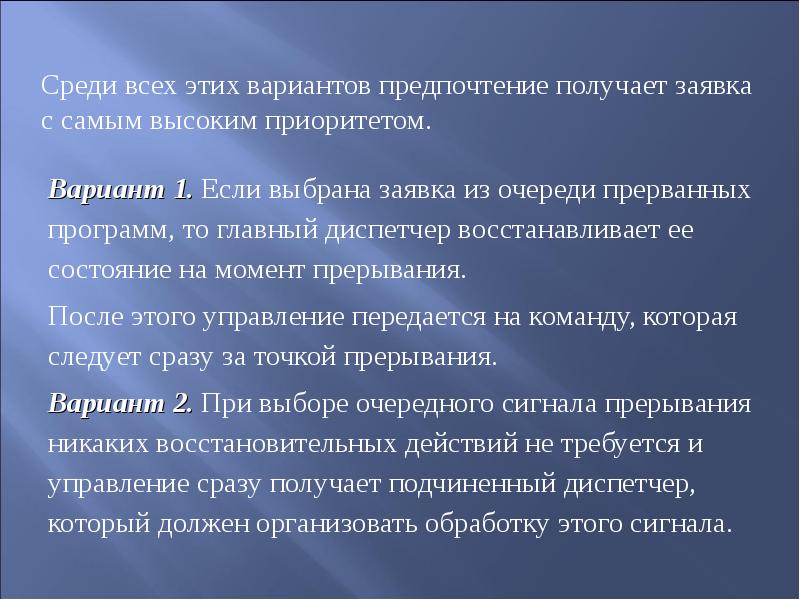

Среди всех этих вариантов предпочтение получает заявка с самым высоким приоритетом. Среди всех этих вариантов предпочтение получает заявка с самым высоким приоритетом.

Слайд 19

Описание слайда:

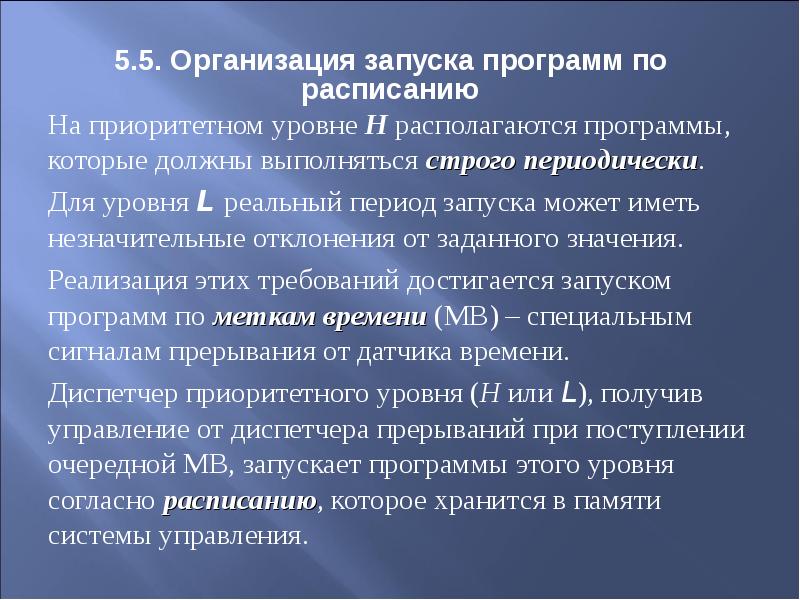

На приоритетном уровне Н располагаются программы, которые должны выполняться строго периодически. На приоритетном уровне Н располагаются программы, которые должны выполняться строго периодически. Для уровня L реальный период запуска может иметь незначительные отклонения от заданного значения. Реализация этих требований достигается запуском программ по меткам времени (МВ) – специальным сигналам прерывания от датчика времени. Диспетчер приоритетного уровня (Н или L), получив управление от диспетчера прерываний при поступлении очередной МВ, запускает программы этого уровня согласно расписанию, которое хранится в памяти системы управления.

Слайд 20

Описание слайда:

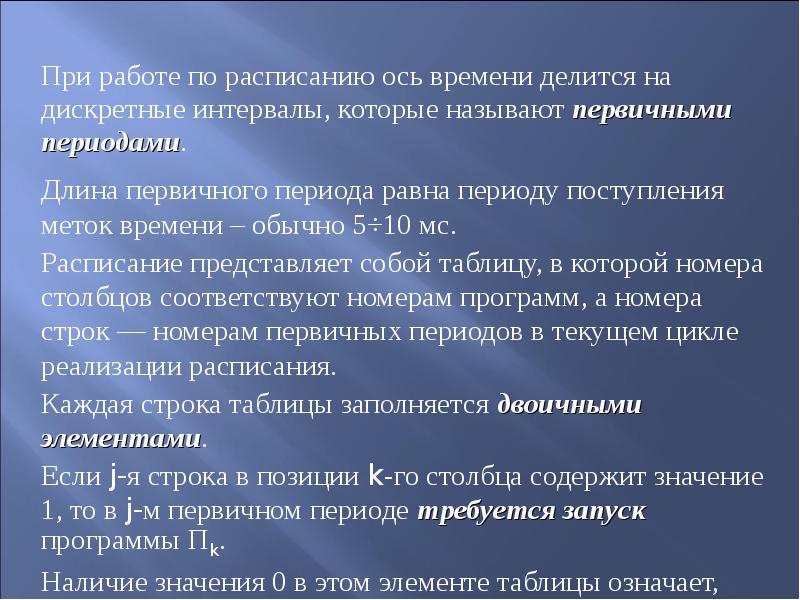

При работе по расписанию ось времени делится на дискретные интервалы, которые называют первичными периодами. При работе по расписанию ось времени делится на дискретные интервалы, которые называют первичными периодами.

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

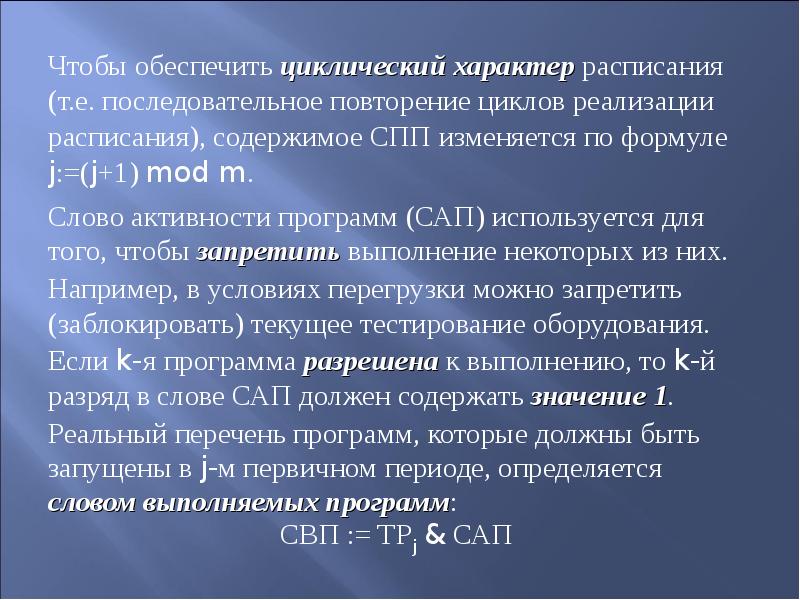

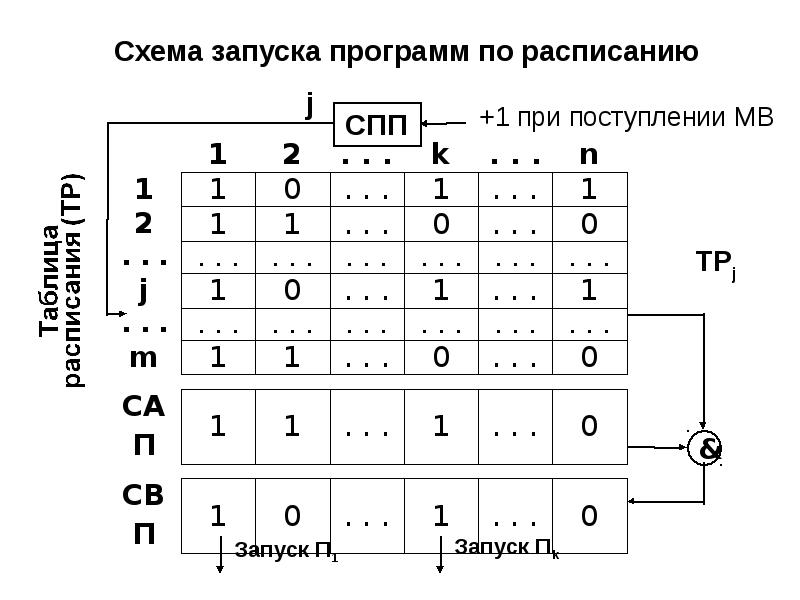

Если некоторый столбец таблицы расписания содержит только значения 1, то соответствующая программа будет запускаться в каждом первичном периоде. Если некоторый столбец таблицы расписания содержит только значения 1, то соответствующая программа будет запускаться в каждом первичном периоде.

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

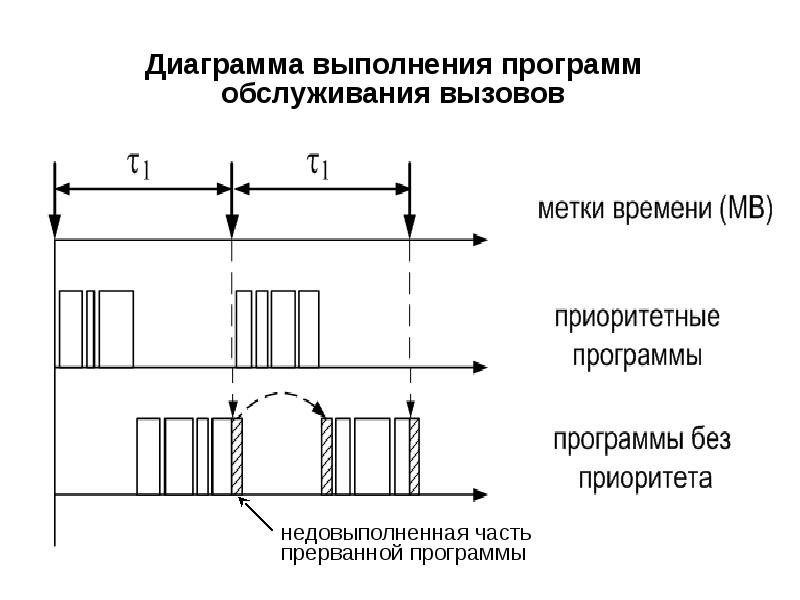

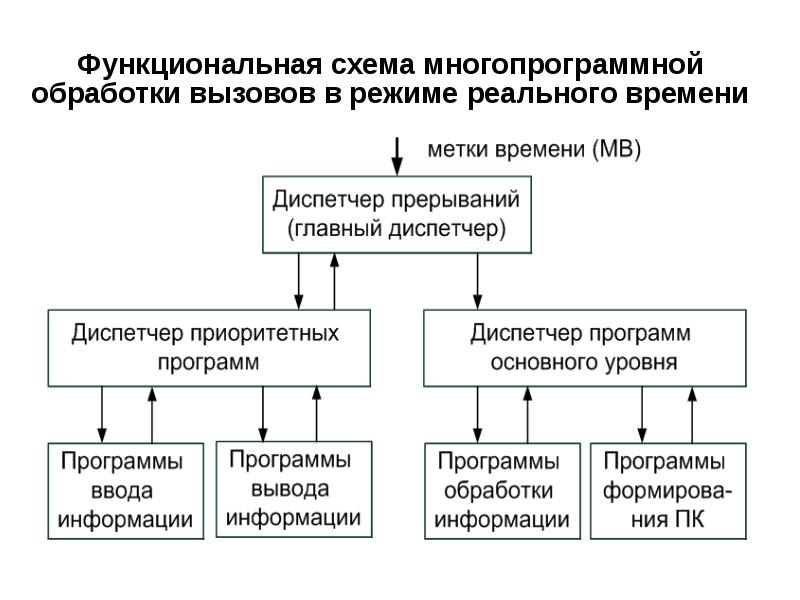

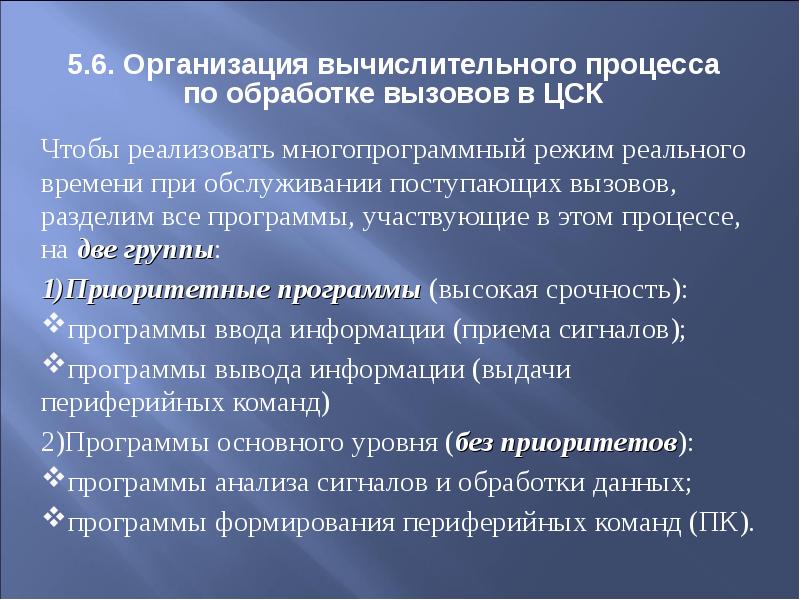

Чтобы реализовать многопрограммный режим реального времени при обслуживании поступающих вызовов, разделим все программы, участвующие в этом процессе, на две группы: Чтобы реализовать многопрограммный режим реального времени при обслуживании поступающих вызовов, разделим все программы, участвующие в этом процессе, на две группы: Приоритетные программы (высокая срочность): программы ввода информации (приема сигналов); программы вывода информации (выдачи периферийных команд) Программы основного уровня (без приоритетов): программы анализа сигналов и обработки данных; программы формирования периферийных команд (ПК).

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

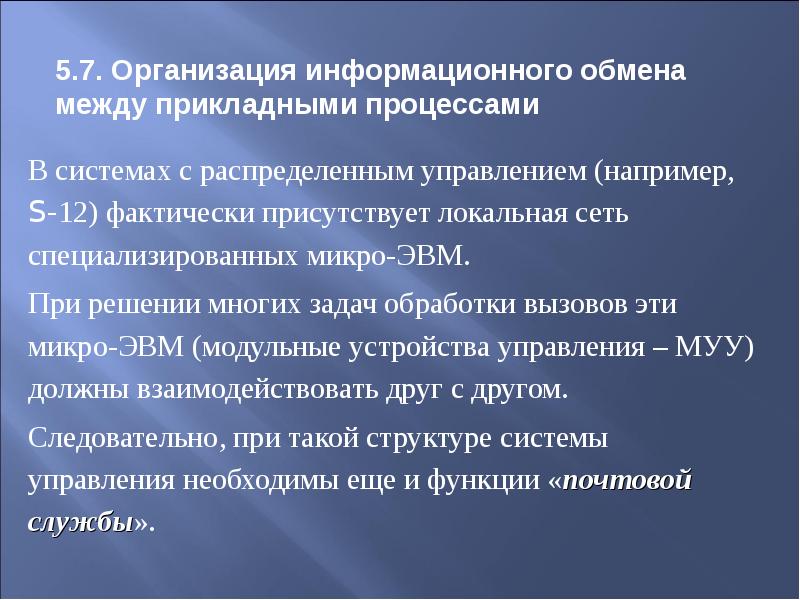

В системах с распределенным управлением (например, S-12) фактически присутствует локальная сеть специализированных микро-ЭВМ. В системах с распределенным управлением (например, S-12) фактически присутствует локальная сеть специализированных микро-ЭВМ. При решении многих задач обработки вызовов эти микро-ЭВМ (модульные устройства управления – МУУ) должны взаимодействовать друг с другом. Следовательно, при такой структуре системы управления необходимы еще и функции «почтовой службы».
