Вы можете ознакомиться и скачать презентацию на тему ГЕОМЕТРИЧЕСКАЯ ОПТИКА. Доклад-сообщение содержит 44 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Лекция 1 ГЕОМЕТРИЧЕСКАЯ ОПТИКА

Слайд 2

Описание слайда:

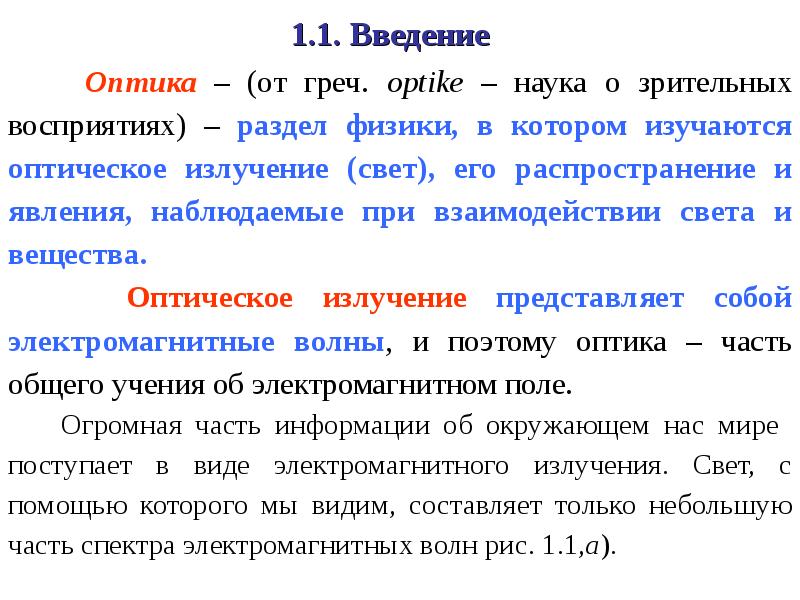

1.1. Введение

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

II область – когда длина волны становится порядка размеров прибора (такие условия проще создать для радиоволн, чем для видимого света), а энергия фотонов по-прежнему ничтожна. В этом случае применяется другое очень полезное приближение, в котором учтены волновые свойства света, но пренебрегается эффектами квантовой механики. Это приближение основано на классической теории электромагнитного излучения  волновой оптике.

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

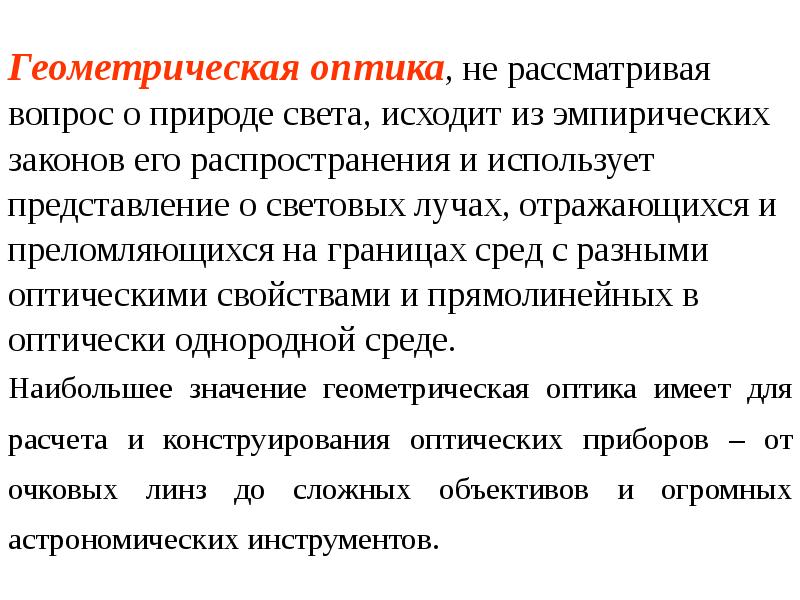

Геометрическая оптика, не рассматривая Геометрическая оптика, не рассматривая вопрос о природе света, исходит из эмпирических законов его распространения и использует представление о световых лучах, отражающихся и преломляющихся на границах сред с разными оптическими свойствами и прямолинейных в оптически однородной среде.

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

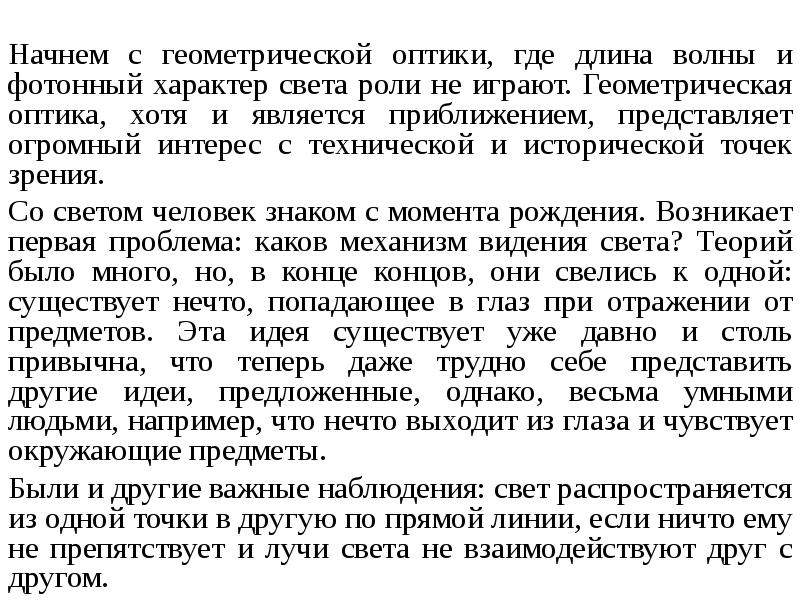

Начнем с геометрической оптики, где длина волны и фотонный характер света роли не играют. Геометрическая оптика, хотя и является приближением, представляет огромный интерес с технической и исторической точек зрения. Со светом человек знаком с момента рождения. Возникает первая проблема: каков механизм видения света? Теорий было много, но, в конце концов, они свелись к одной: существует нечто, попадающее в глаз при отражении от предметов. Эта идея существует уже давно и столь привычна, что теперь даже трудно себе представить другие идеи, предложенные, однако, весьма умными людьми, например, что нечто выходит из глаза и чувствует окружающие предметы. Были и другие важные наблюдения: свет распространяется из одной точки в другую по прямой линии, если ничто ему не препятствует и лучи света не взаимодействуют друг с другом.

Слайд 18

Описание слайда:

При конструировании многих оптических приборов приближение геометрической оптики оказывается особенно полезным. Геометрическая оптика и очень проста, и очень сложна. Уже поверхностное изучение геометрической оптики позволяет с помощью простых правил составлять схемы приборов. Но если при этом учитывать искажения в линзах, то задача становится слишком сложной. Законы и уравнения геометрической оптики могут быть получены теоретически из волнового уравнения (или уравнений Максвелла для электромагнитного излучения) предельным переходом к исчезающе малой длине волны λ → 0.

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

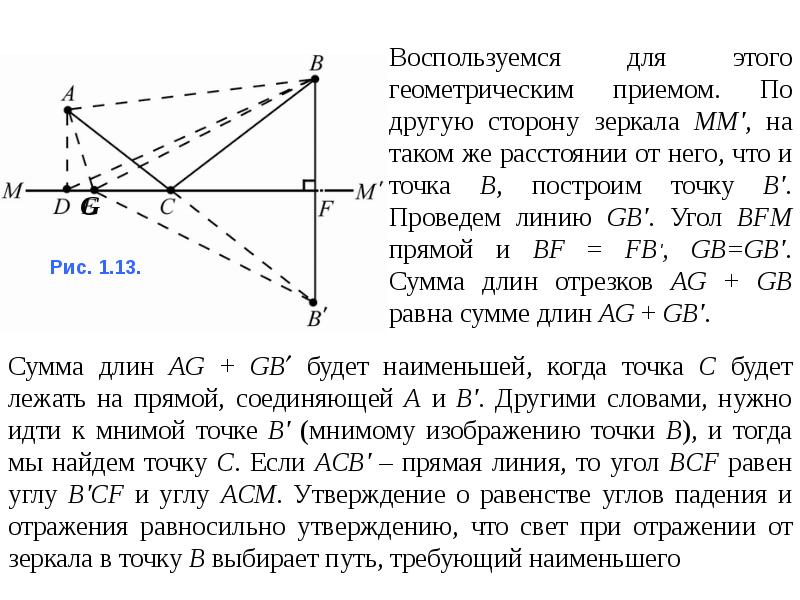

Более сложный закон имеет место при переходе света из одной среды в другую, например, из воздуха в воду; здесь тоже свет движется, но не по прямой. Траектория луча в воде образует некоторый угол с траекторией в воздухе. Решим следующую задачу. На рис. 1.13 изображены две точки А и В и плоское зеркало ММ'. Как за кратчайшее время попасть из точки А в точку В, если свет должен попасть на зеркало ММ', отразиться от него и вернуться снова в точку В опять-таки за кратчайшее время.

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

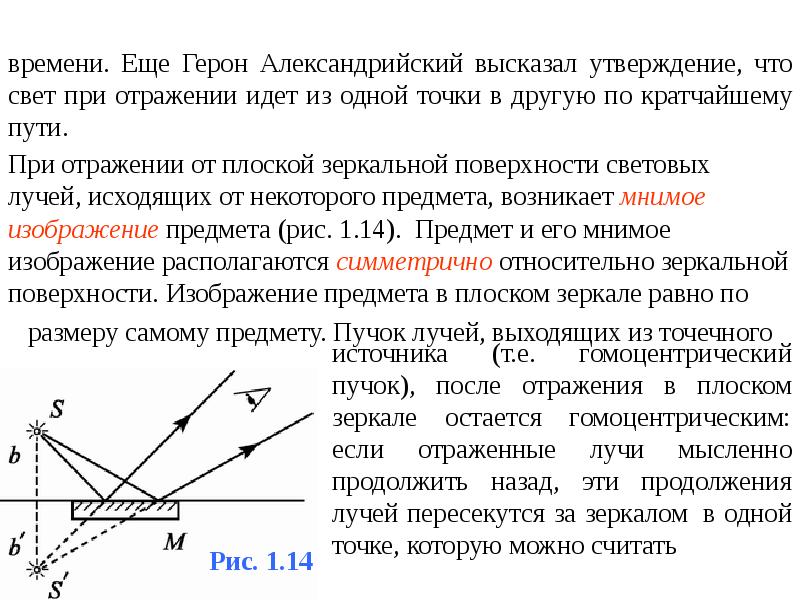

При отражении от плоской зеркальной поверхности световых лучей, исходящих от некоторого предмета, возникает мнимое изображение предмета. Предмет и его мнимое изображение располагаются симметрично относительно зеркальной поверхности. Изображение предмета в плоском зеркале равно по размеру самому предмету (рис.1.15).

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

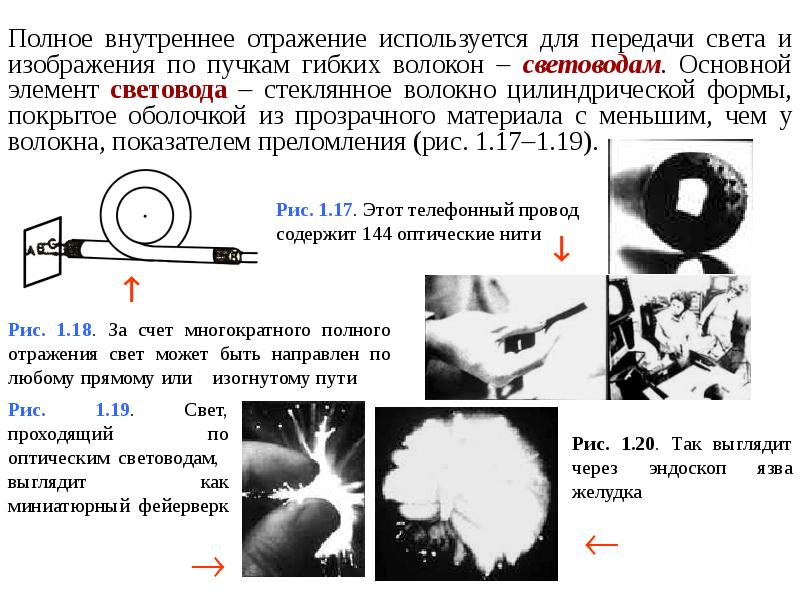

Полное внутреннее отражение используется для передачи света и изображения по пучкам гибких волокон  световодам. Основной элемент световода  стеклянное волокно цилиндрической формы, покрытое оболочкой из прозрачного материала с меньшим, чем у волокна, показателем преломления (рис. 1.171.19).

Слайд 42

Описание слайда:

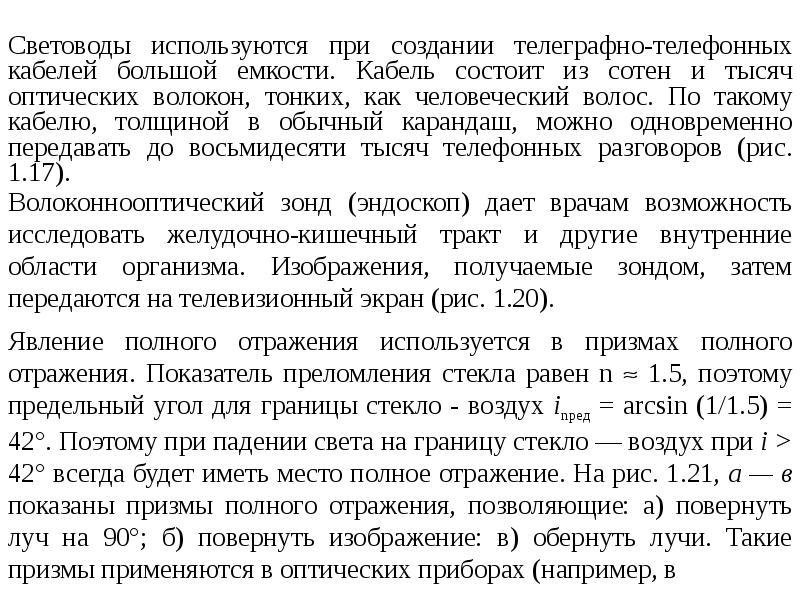

Световоды используются при создании телеграфно-телефонных кабелей большой емкости. Кабель состоит из сотен и тысяч оптических волокон, тонких, как человеческий волос. По такому кабелю, толщиной в обычный карандаш, можно одновременно передавать до восьмидесяти тысяч телефонных разговоров (рис. 1.17).
