Слайд 1

Описание слайда:

Правила оформления чертежей

Слайд 2

Описание слайда:

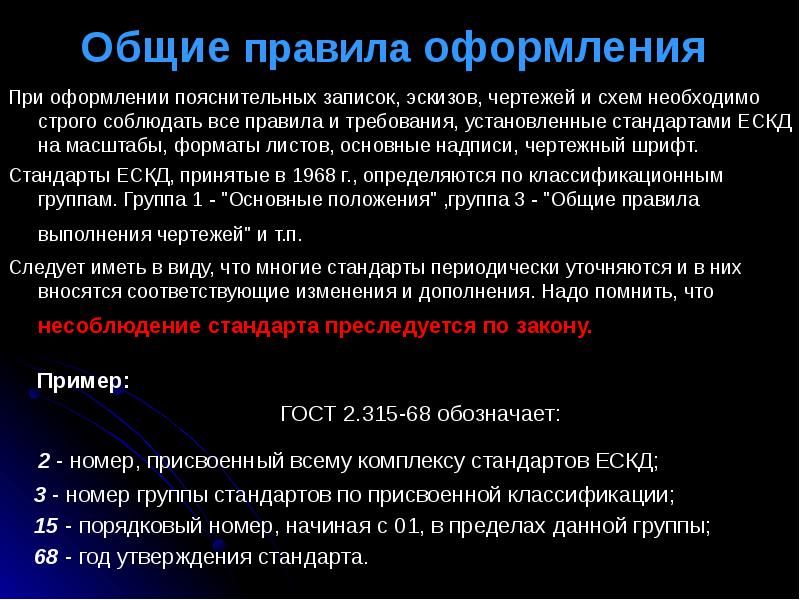

Общие правила оформления При оформлении пояснительных записок, эскизов, чертежей и схем необходимо строго соблюдать все правила и требования, установленные стандартами ЕСКД на масштабы, форматы листов, основные надписи, чертежный шрифт. Стандарты ЕСКД, принятые в 1968 г., определяются по классификационным группам. Группа 1 - "Основные положения" ,группа 3 - "Общие правила выполнения чертежей" и т.п. Следует иметь в виду, что многие стандарты периодически уточняются и в них вносятся соответствующие изменения и дополнения. Надо помнить, что несоблюдение стандарта преследуется по закону.

Слайд 3

Описание слайда:

Перечень стандартов ЕСКД ГОСТ- 2.001-93. - Общие положения ГОСТ- 2.101-68. - Виды изделий ГОСТ- 2.104-68. - Основные надписи ГОСТ-2.107-68. - Основные требования к рабочим чертежам ГОСТ- 2.108-68. - Спецификация ГОСТ- 2.109-73. -Правила выполнения чертежей деталей, сборочных, общих видов, габаритных и монтажных ГОСТ- 2.114-70. -Технические условия, правила построения, изложения и оформления ГОСТ- 2.301-68. - Форматы ГОСТ- 2.302-68. -Масштабы ГОСТ- 2.303-68. -Линии ГОСТ- 2.304-81. -Шрифты чертежные ГОСТ- 2.305-68. -Изображения - виды, разрезы, сечения ГОСТ- 2.317-69. -Аксонометрические проекции ГОСТ- 2.306-68.- Обозначение графических материалов и правила их нанесения на чертежах ГОСТ- 2.307-68, ГОСТ- 2.308-68. Нанесение и указание размеров и предельных отклонений

Слайд 4

Описание слайда:

ГОСТ 2.301-68 Форматы Форматы листов определяются размерами внешней рамки - линии обрезки (выполненной тонкой линией). Форматы с размерами сторон 1189 Х 841, площадь которого равна 1 м2, и форматы, полученные путем последовательного деления его на две равные части параллельно меньшей стороне, принимаются за основные. Допускается применение дополнительных форматов, образуемых увеличением основных форматов на величину, кратную размерам формата А4 (297 х 210). Примечание: в производстве допускается деление формата А4.(Формат А5 с размерами 148 х 210)

Слайд 5

Описание слайда:

ГОСТ 2.104-68 Основная надпись Чертеж оформляется рамкой, которая проводится сплошной основной линией.

Слайд 6

Описание слайда:

ГОСТ 2.302-68 Масштабы Масштабом называется отношение линейных размеров изображения предмета на чертеже к действительным размерам этого предмета. Натуральный масштаб 1:1

Слайд 7

Описание слайда:

ГОСТ 2.303-68 Линии

Слайд 8

Описание слайда:

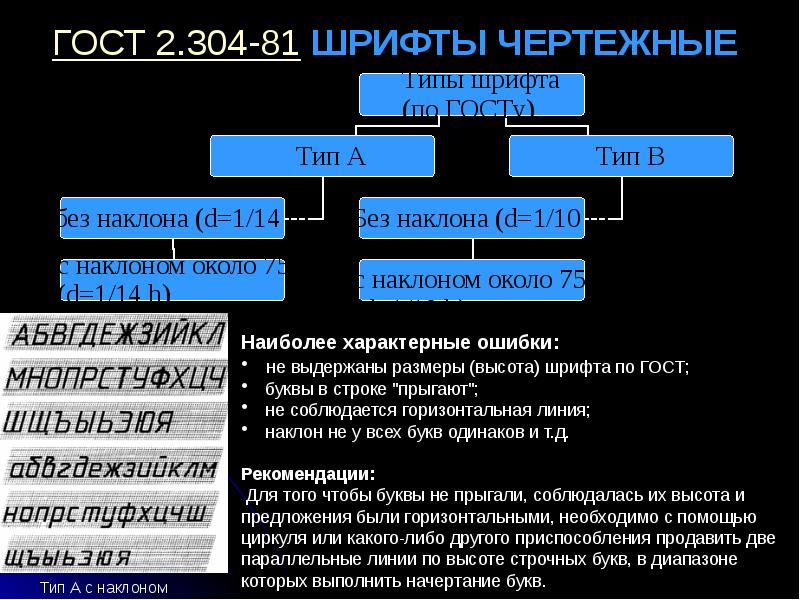

ГОСТ 2.304-81 ШРИФТЫ ЧЕРТЕЖНЫЕ

Слайд 9

Описание слайда:

Основные положения Размер соответствует номеру шрифта h и определяется высотой прописных букв в мм. ГОСТ допускает следующие номера (высоту прописных букв) шрифта: h = 1,8, 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40 Высота строчных букв на один размер меньше размера прописного шрифта. Примечание: для шрифта 2,5 высота строчной буквы равна 1,8 мм. Пример: для 14 шрифта высота прописной буквы 14 мм, а высота строчных букв будет 10 мм. Имеется зависимость ширины букв от их высоты: Ширина прописных букв Ширина строчных букв Г, Е, З, С - 6/14 h ; - з, с - 5/14 h; А, Д, Х, Ц, Ы, Ю - 8/14 h; - а, м, ц, ъ, ы, ю - 7/14 h; Ж, М, Ъ - 9/14 h; - ж - 8/14 h; Щ - 10/14 h; - т, ф, ш - 9/14 h; Ф - 11/14 h; - остальные буквы - 7/14 h. Остальные буквы - 7/14 h. Все прописные, строчные буквы и цифры на листе имеют одну толщину (S) линий шрифта. Расстояние между буквами в слове равно 1,5 - 2S, между словами в предложении - 6S.
