Вы можете ознакомиться и скачать презентацию на тему Комплексный чертеж отрезка прямой. Доклад-сообщение содержит 32 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайдовый лекционный курс Лекция 2

Слайд 2

Описание слайда:

КОМПЛЕКСНЫЙ ЧЕРТЕЖ ОТРЕЗКА ПРЯМОЙ

Слайд 3

Описание слайда:

БЕЗОСНЫЙ ЧЕРТЁЖ

Слайд 4

Описание слайда:

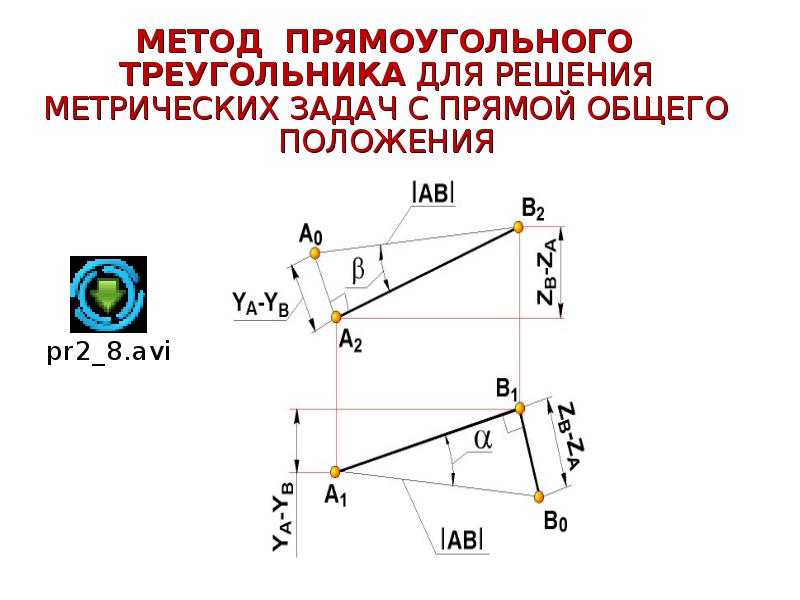

ДОКАЗАТЕЛЬСТВО ОБРАТИМОСТИ ЧЕРТЕЖА МОНЖА. МЕТОД ПРЯМОУГОЛЬНОГО ТРЕУГОЛЬНИКА

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

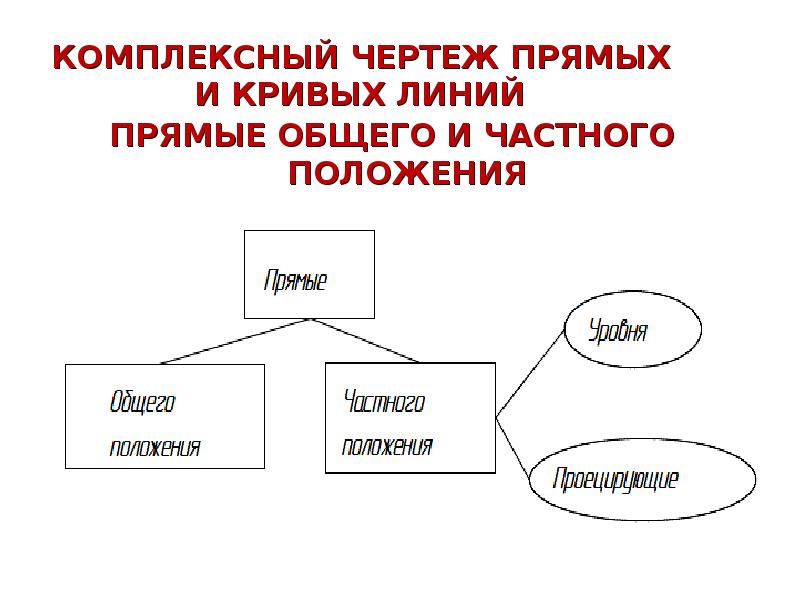

КОМПЛЕКСНЫЙ ЧЕРТЕЖ ПРЯМЫХ И КРИВЫХ ЛИНИЙ ПРЯМЫЕ ОБЩЕГО И ЧАСТНОГО ПОЛОЖЕНИЯ

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

ПРЯМЫЕ ОБЩЕГО ПОЛОЖЕНИЯ Прямая (отрезок), не параллельная и не перпендикулярная ни к одной из плоскостей проекций, называется прямой общего положения.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

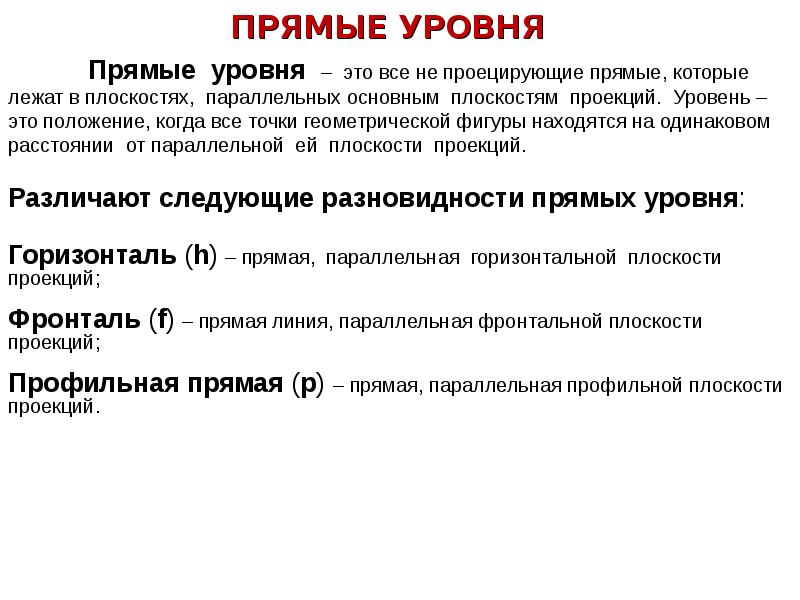

ФРОНТАЛЬ (f) – прямая // П2

Слайд 13

Описание слайда:

ПРОФИЛЬНАЯ ПРЯМАЯ (p) – прямая // П3

Слайд 14

Описание слайда:

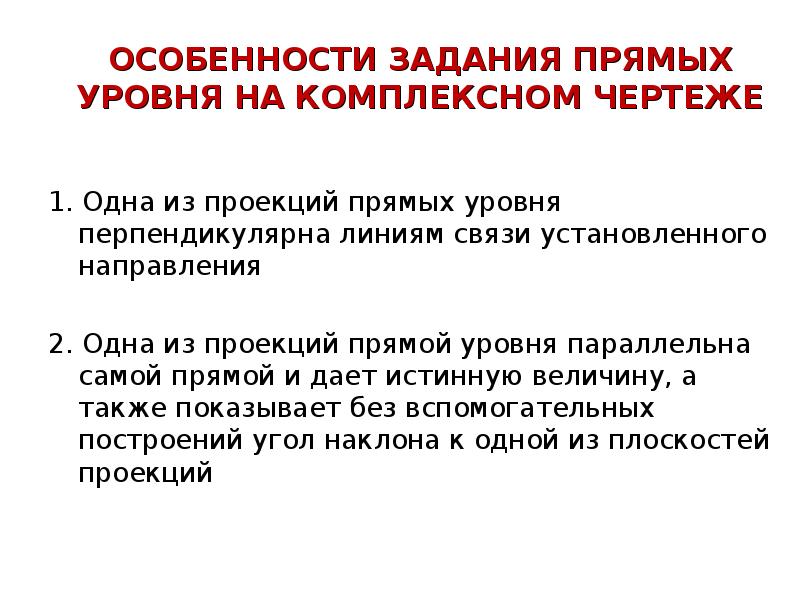

ОСОБЕННОСТИ ЗАДАНИЯ ПРЯМЫХ УРОВНЯ НА КОМПЛЕКСНОМ ЧЕРТЕЖЕ 1. Одна из проекций прямых уровня перпендикулярна линиям связи установленного направления 2. Одна из проекций прямой уровня параллельна самой прямой и дает истинную величину, а также показывает без вспомогательных построений угол наклона к одной из плоскостей проекций
