Слайд 1

Описание слайда:

Конструкторская документация. Чертежи деталей и изделий из древесины Технология 7 класс Учитель технологии МБОУ «СШ №12»: Шудраков Николай Николаевич

Слайд 2

Описание слайда:

Конструкторская документация Конструкторская документация — это комплект графических и текстовых документов, в которых приводятся все сведения об изделии, необходимые для его разработки, изготовления, контроля, приемки, эксплуатации и ремонта

Слайд 3

Описание слайда:

Конструкторская документация К этому виду документации относят: чертежи деталей; сборочные чертежи; спецификации; монтажные схемы; расчеты; пояснительные записки; инструкции и т.д.

Слайд 4

Описание слайда:

Конструкторская документация Чертеж — это документ, содержащий изображение изделия, а также другие данные (размеры, масштаб, технические требования), необходимые для его изготовления и контроля.

Слайд 5

Описание слайда:

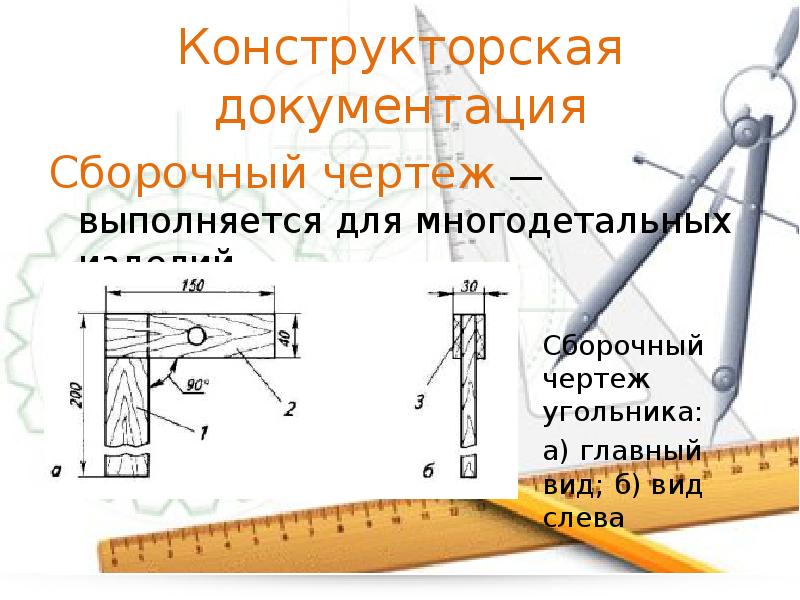

Конструкторская документация Сборочный чертеж — выполняется для многодетальных изделий. Сборочный чертеж угольника: а) главный вид; б) вид слева

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Конструкторская документация Спецификация — перечень особенностей, составных частей сборочного чертежа. Размещается над основной надписью или на отдельном листе. В спецификации перечисляют все детали изделия, указывают их наименование, количество и материал деталей. а) спецификация б) основная надпись

Слайд 8

Описание слайда:

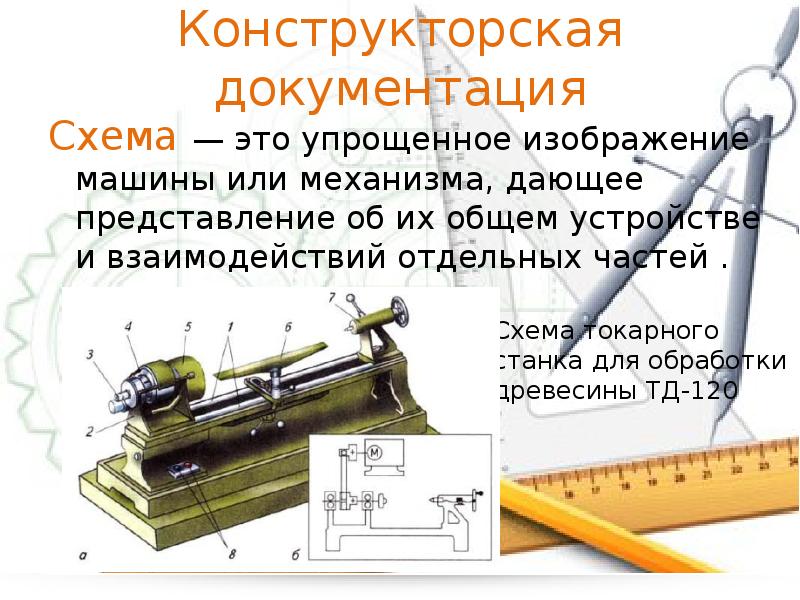

Конструкторская документация Схема — это упрощенное изображение машины или механизма, дающее представление об их общем устройстве и взаимодействий отдельных частей . Схема токарного станка для обработки древесины ТД-120

Слайд 9

Описание слайда:

Конструкторская документация Инструкция — это документ, в котором содержатся правила по изготовлению изделия, его сборке, регулировке, контролю эксплуатации.

Слайд 10

Описание слайда:

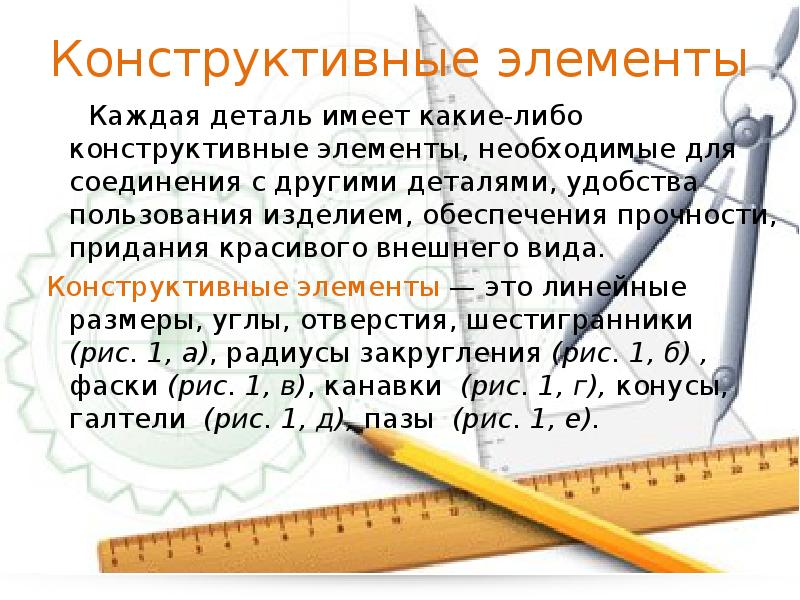

Конструктивные элементы Каждая деталь имеет какие-либо конструктивные элементы, необходимые для соединения с другими деталями, удобства пользования изделием, обеспечения прочности, придания красивого внешнего вида. Конструктивные элементы — это линейные размеры, углы, отверстия, шестигранники (рис. 1, а), радиусы закругления (рис. 1, б) , фаски (рис. 1, в), канавки (рис. 1, г), конусы, галтели (рис. 1, д), пазы (рис. 1, е).

Слайд 11

Описание слайда:

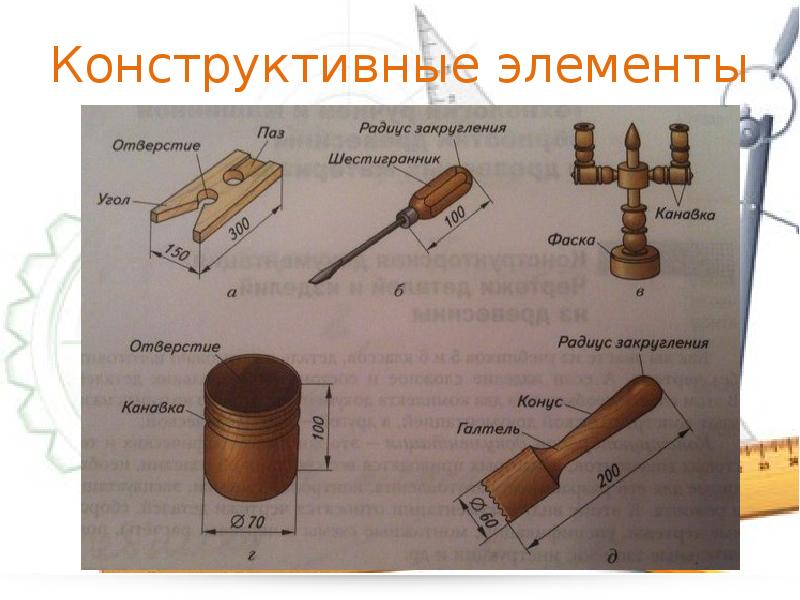

Конструктивные элементы

Слайд 12

Описание слайда:

Практическая работа 1. Рассмотрите предложенную учителем деталь и выполните её чертеж в рабочей тетради, соблюдая масштаб. Измерьте деталь и обозначьте все нужные размеры на чертеже.
