Вы можете ознакомиться и скачать презентацию на тему Линии чертежа. Доклад-сообщение содержит 11 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

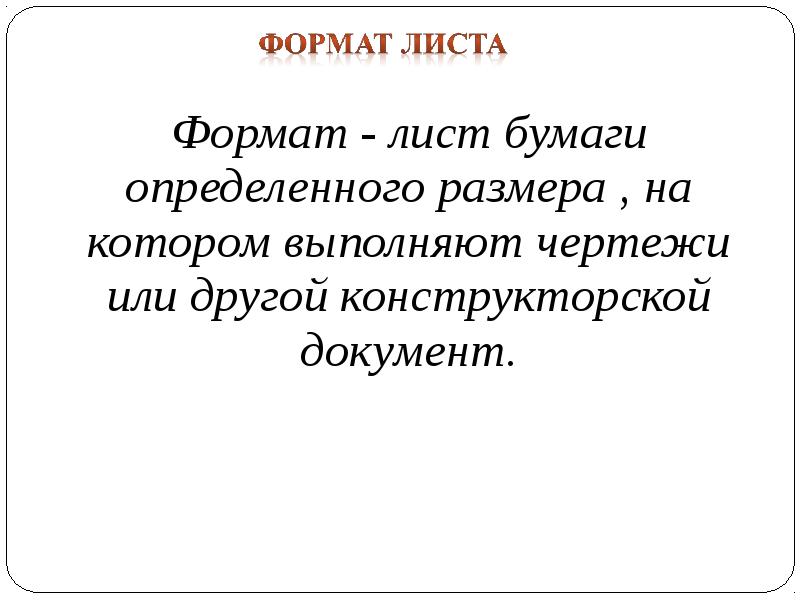

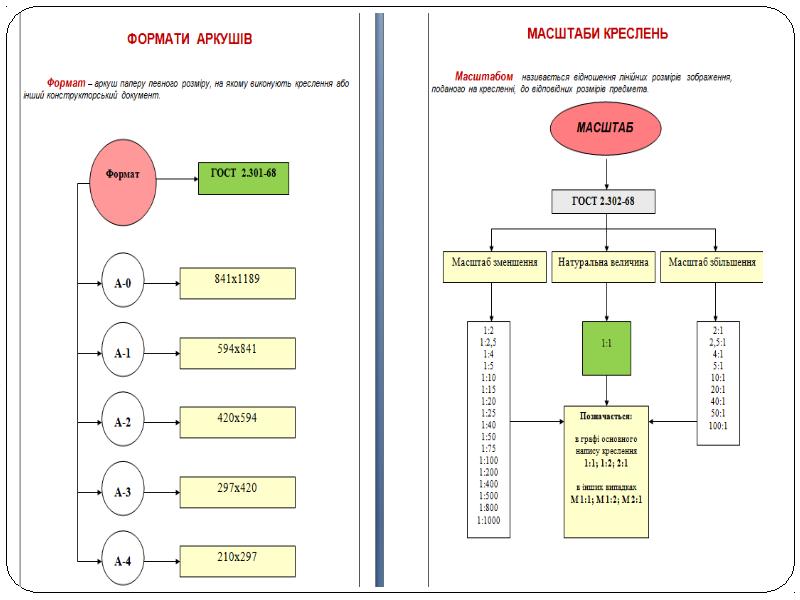

Формат - лист бумаги определенного размера , на котором выполняют чертежи или другой конструкторской документ. Формат - лист бумаги определенного размера , на котором выполняют чертежи или другой конструкторской документ.

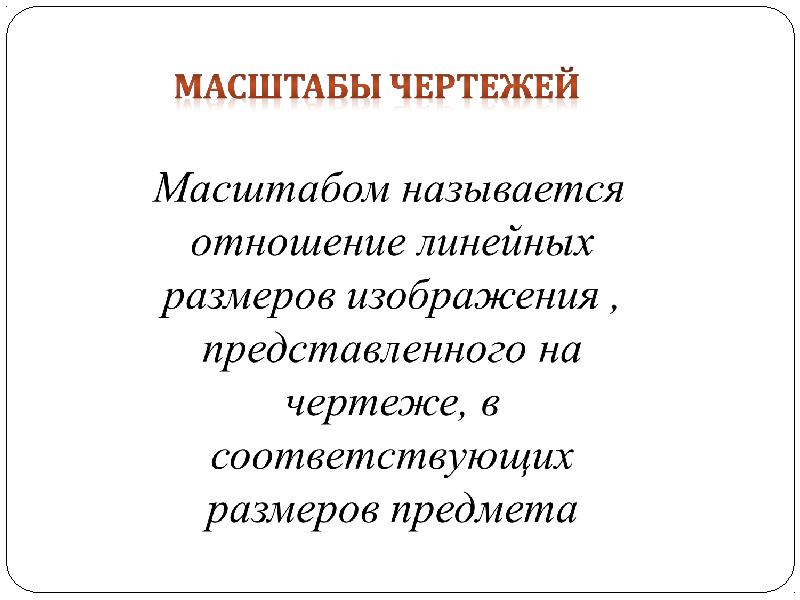

Слайд 3

Описание слайда:

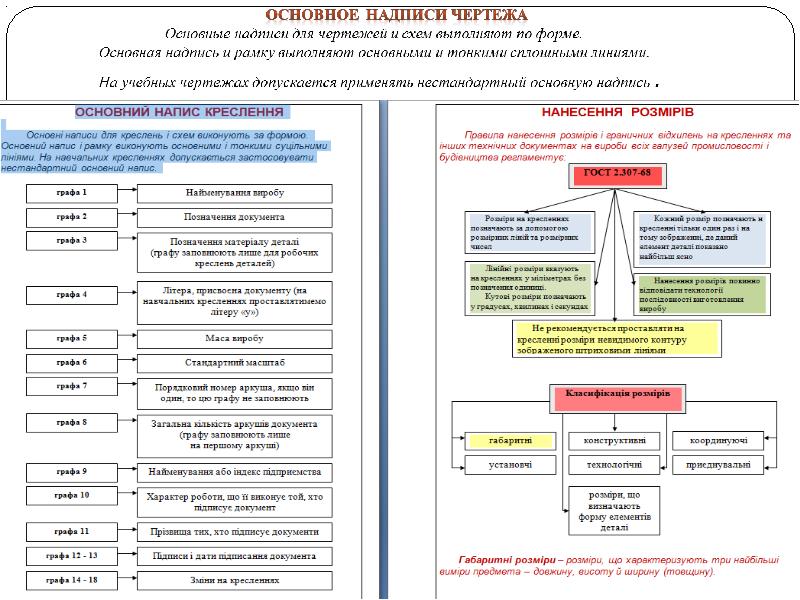

Слайд 4

Описание слайда:

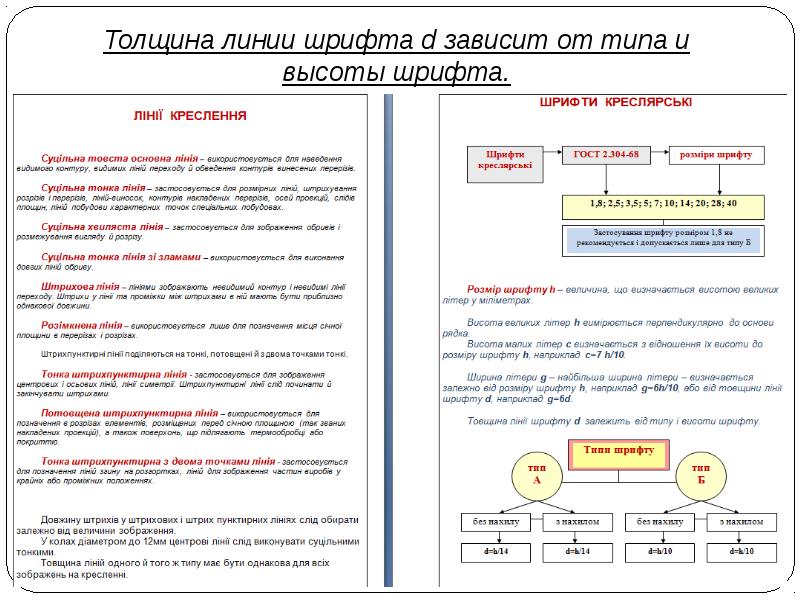

Слайд 5

Описание слайда:

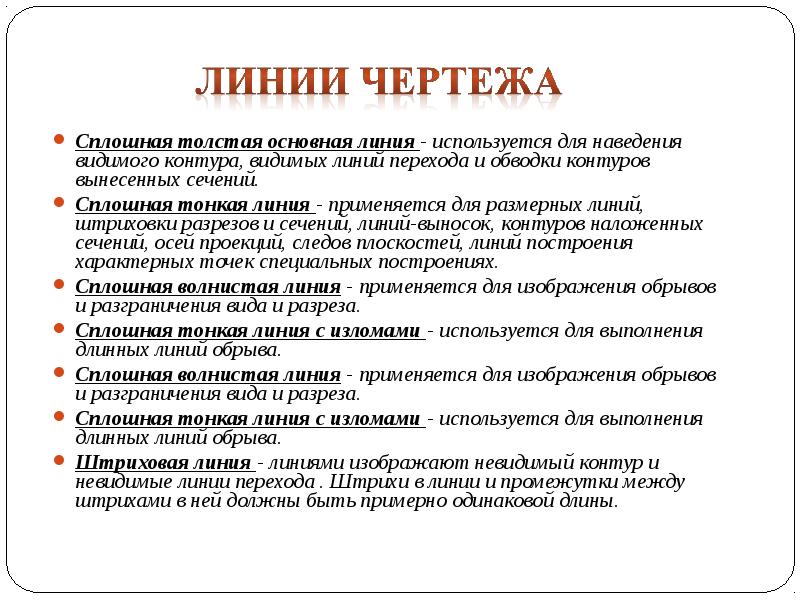

Сплошная толстая основная линия - используется для наведения видимого контура, видимых линий перехода и обводки контуров вынесенных сечений. Сплошная толстая основная линия - используется для наведения видимого контура, видимых линий перехода и обводки контуров вынесенных сечений. Сплошная тонкая линия - применяется для размерных линий, штриховки разрезов и сечений, линий-выносок, контуров наложенных сечений, осей проекций, следов плоскостей, линий построения характерных точек специальных построениях. Сплошная волнистая линия - применяется для изображения обрывов и разграничения вида и разреза. Сплошная тонкая линия с изломами - используется для выполнения длинных линий обрыва. Сплошная волнистая линия - применяется для изображения обрывов и разграничения вида и разреза. Сплошная тонкая линия с изломами - используется для выполнения длинных линий обрыва. Штриховая линия - линиями изображают невидимый контур и невидимые линии перехода . Штрихи в линии и промежутки между штрихами в ней должны быть примерно одинаковой длины.

Слайд 6

Описание слайда:

Разомкнутая линия - используется только для обозначения места секущей плоскости в сечениях и разрезах. Разомкнутая линия - используется только для обозначения места секущей плоскости в сечениях и разрезах. Штрихпунктирные линии делятся на тонкие, утолщенные и с двумя точками тонкие. Тонкая штрихпунктирная линия - применяется для изображения центровых и осевых линий, линии симметрии. Штрихпунктирные линии следует начинать и заканчивать штрихами. Утолщенный штрихпунктирная линия - используется для обозначения в разрезах элементов, расположенных перед секущей плоскостью (так называемых наложенных проекций), а также поверхностей, подлежащих термообработке или покрытию. Тонкая штрихпунктирная с двумя точками линия - применяется для обозначения линий сгиба на развертках , линий для изображения частей изделий в крайних или промежуточных положениях

Слайд 7

Описание слайда:

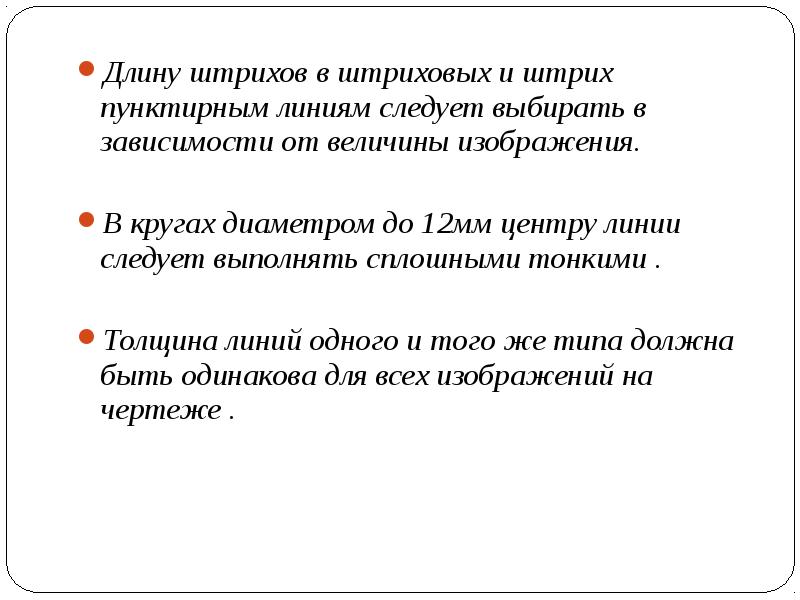

Длину штрихов в штриховых и штрих пунктирным линиям следует выбирать в зависимости от величины изображения. Длину штрихов в штриховых и штрих пунктирным линиям следует выбирать в зависимости от величины изображения. В кругах диаметром до 12мм центру линии следует выполнять сплошными тонкими . Толщина линий одного и того же типа должна быть одинакова для всех изображений на чертеже .
