Слайд 1

Описание слайда:

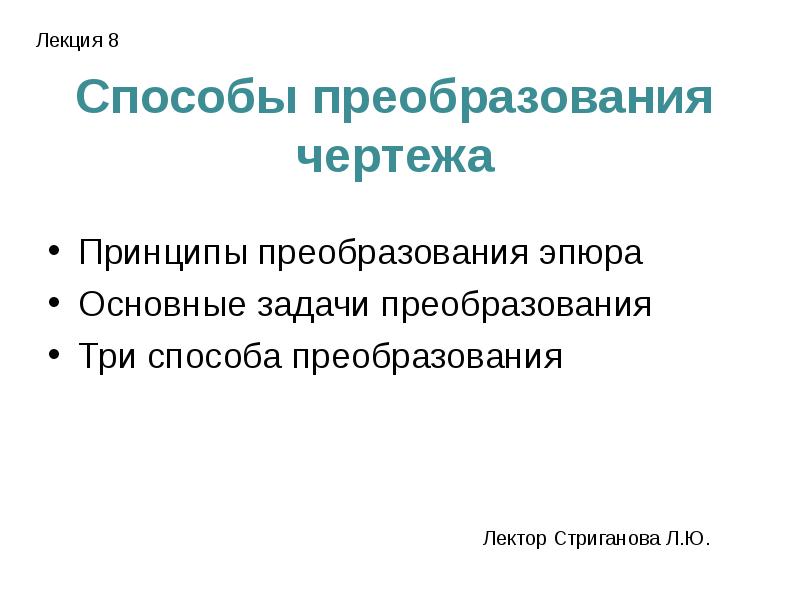

Способы преобразования чертежа Принципы преобразования эпюра Основные задачи преобразования Три способа преобразования

Слайд 2

Описание слайда:

Преобразование комплексного чертежа (ЭПЮРА) Основным принципом является ПРЕОБРАЗОВАНИЕ проекций геометрических объектов в новые, удобные для решения задачи условия

Слайд 3

Описание слайда:

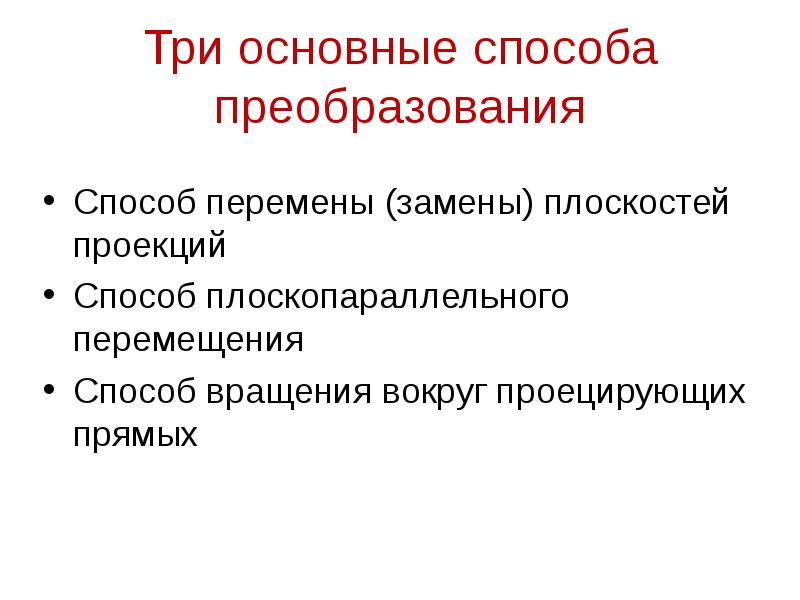

Три основные способа преобразования Способ перемены (замены) плоскостей проекций Способ плоскопараллельного перемещения Способ вращения вокруг проецирующих прямых

Слайд 4

Описание слайда:

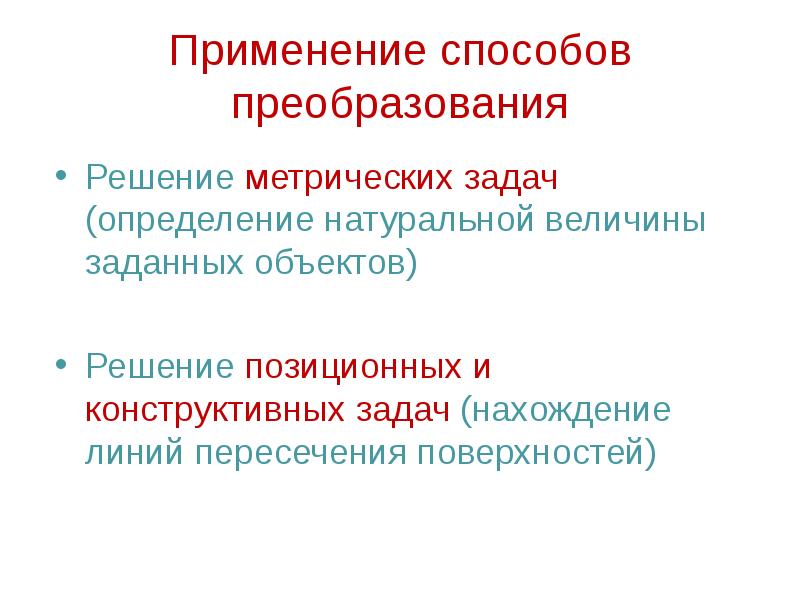

Применение способов преобразования Решение метрических задач (определение натуральной величины заданных объектов) Решение позиционных и конструктивных задач (нахождение линий пересечения поверхностей)

Слайд 5

Описание слайда:

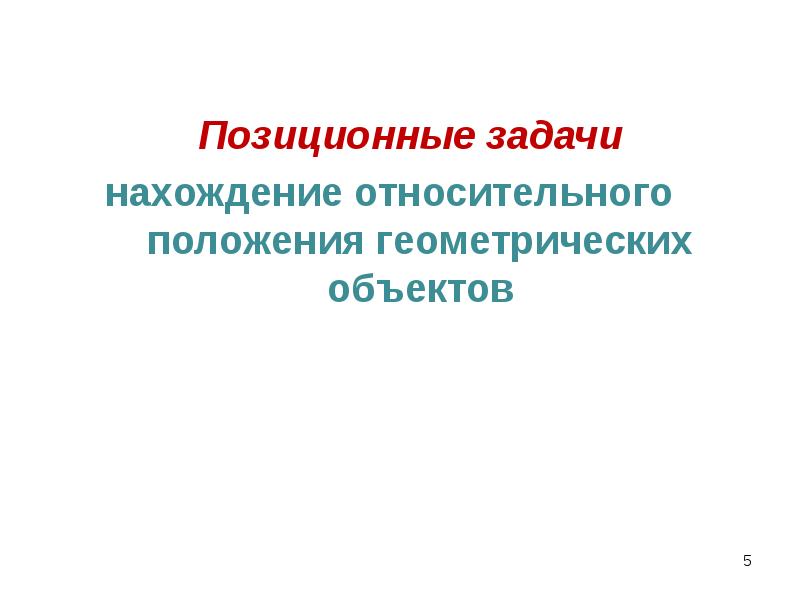

Позиционные задачи Позиционные задачи нахождение относительного положения геометрических объектов

Слайд 6

Описание слайда:

Круг позиционных задач Круг позиционных задач  относительное положение точек  относительное положение прямых линий  относительное положение прямой и плоскости  относительное положение плоскостей  относительное положение плоскости и поверхности  относительное положение поверхностей

Слайд 7

Описание слайда:

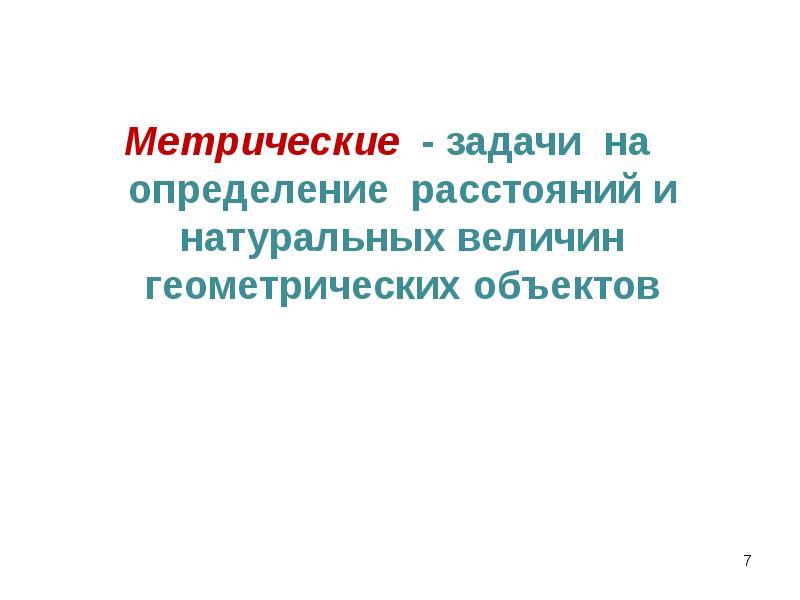

Метрические - задачи на определение расстояний и натуральных величин геометрических объектов Метрические - задачи на определение расстояний и натуральных величин геометрических объектов

Слайд 8

Описание слайда:

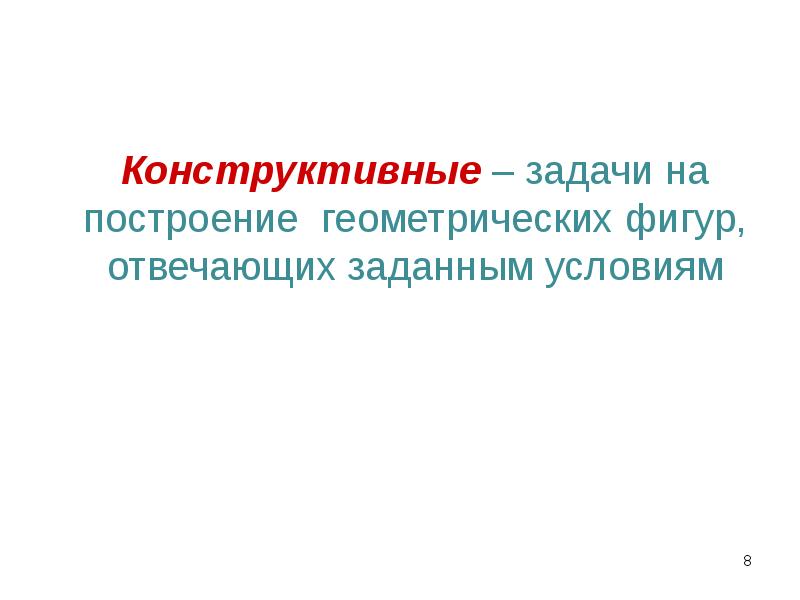

Конструктивные – задачи на построение геометрических фигур, отвечающих заданным условиям Конструктивные – задачи на построение геометрических фигур, отвечающих заданным условиям

Слайд 9

Описание слайда:

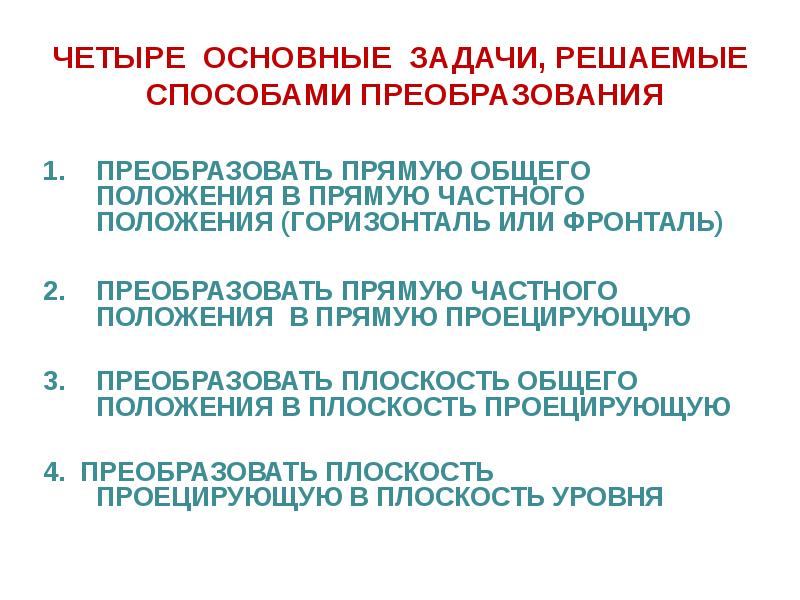

ЧЕТЫРЕ ОСНОВНЫЕ ЗАДАЧИ, РЕШАЕМЫЕ СПОСОБАМИ ПРЕОБРАЗОВАНИЯ ПРЕОБРАЗОВАТЬ ПРЯМУЮ ОБЩЕГО ПОЛОЖЕНИЯ В ПРЯМУЮ ЧАСТНОГО ПОЛОЖЕНИЯ (ГОРИЗОНТАЛЬ ИЛИ ФРОНТАЛЬ) ПРЕОБРАЗОВАТЬ ПРЯМУЮ ЧАСТНОГО ПОЛОЖЕНИЯ В ПРЯМУЮ ПРОЕЦИРУЮЩУЮ ПРЕОБРАЗОВАТЬ ПЛОСКОСТЬ ОБЩЕГО ПОЛОЖЕНИЯ В ПЛОСКОСТЬ ПРОЕЦИРУЮЩУЮ 4. ПРЕОБРАЗОВАТЬ ПЛОСКОСТЬ ПРОЕЦИРУЮЩУЮ В ПЛОСКОСТЬ УРОВНЯ

Слайд 10

Описание слайда:

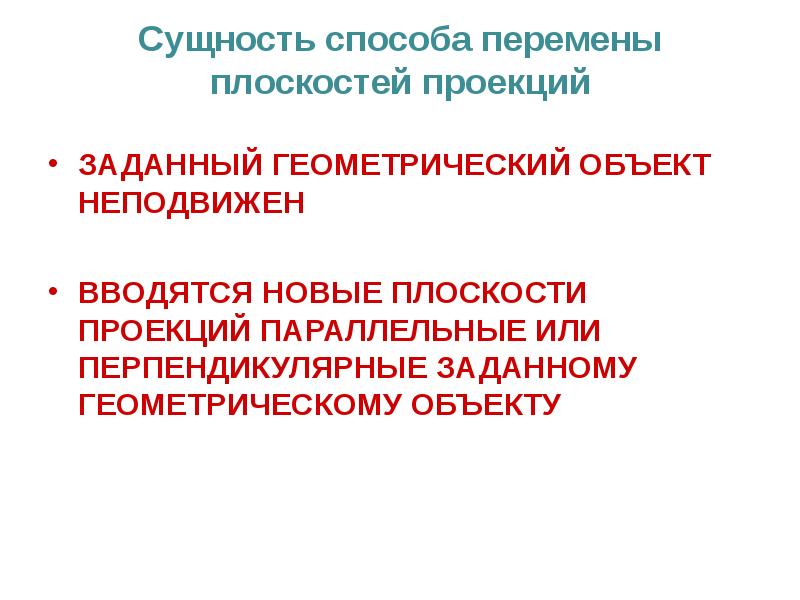

Сущность способа перемены плоскостей проекций ЗАДАННЫЙ ГЕОМЕТРИЧЕСКИЙ ОБЪЕКТ НЕПОДВИЖЕН ВВОДЯТСЯ НОВЫЕ ПЛОСКОСТИ ПРОЕКЦИЙ ПАРАЛЛЕЛЬНЫЕ ИЛИ ПЕРПЕНДИКУЛЯРНЫЕ ЗАДАННОМУ ГЕОМЕТРИЧЕСКОМУ ОБЪЕКТУ

Слайд 11

Описание слайда:

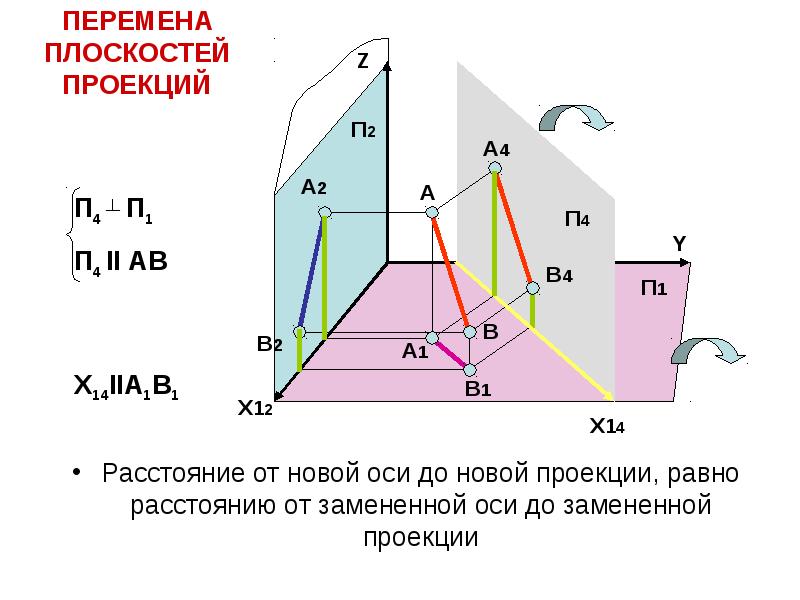

ПЕРЕМЕНА ПЛОСКОСТЕЙ ПРОЕКЦИЙ Расстояние от новой оси до новой проекции, равно расстоянию от замененной оси до замененной проекции

Слайд 12

Описание слайда:

Позиционная задача Определить углы наклона прямой к горизонтальной и фронтальной плоскостям проекций, если А(15,40,10); В(65,30,15). Задачу решить способом перемены плоскостей проекций

Слайд 13

Описание слайда:

ПЕРЕМЕНА ПЛОСКОСТЕЙ ПРОЕКЦИЙ Расстояние от новой оси (X14 ) до новой проекции, равно расстоянию (ZA=40) от замененной оси до замененной проекции

Слайд 14

Описание слайда:

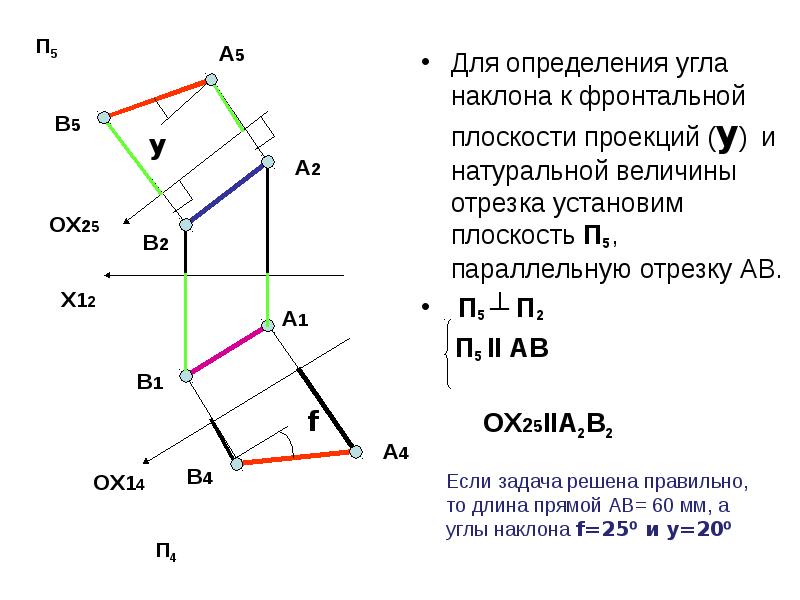

Для определения угла наклона к фронтальной плоскости проекций (y) и натуральной величины отрезка установим плоскость П5, параллельную отрезку АВ. Для определения угла наклона к фронтальной плоскости проекций (y) и натуральной величины отрезка установим плоскость П5, параллельную отрезку АВ. П5 ┴ П2 П5 II АВ

Слайд 15

Описание слайда:

Метрическая задача Определить натуральную величину треугольника АВС и угол его наклона к горизонтальной плоскости проекций А(90,20,0); В(60,50,40); С(20,20,10)

Слайд 16

Описание слайда:

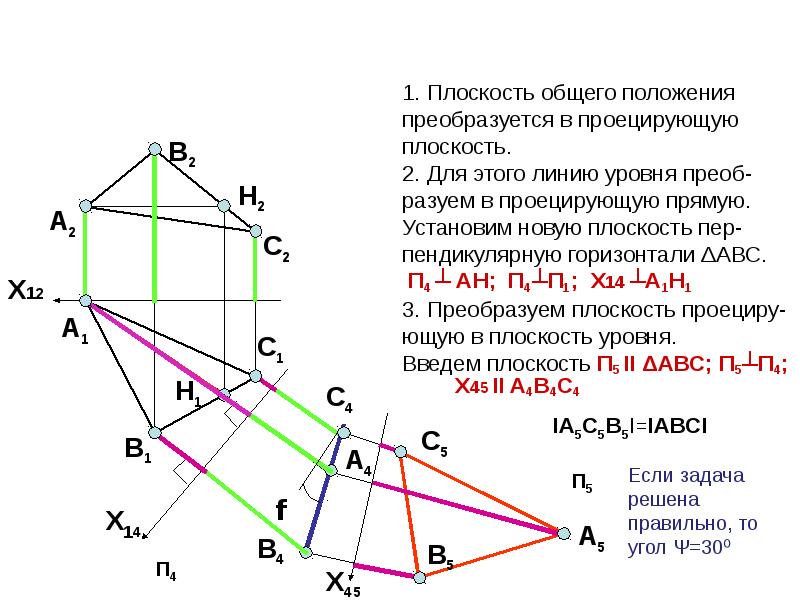

1. Плоскость общего положения преобразуется в проецирующую плоскость. 2. Для этого линию уровня преоб- разуем в проецирующую прямую. Установим новую плоскость пер- пендикулярную горизонтали ΔАВС. П4 ┴ АH; П4┴П1; X14 ┴A1H1 3. Преобразуем плоскость проециру- ющую в плоскость уровня. Введем плоскость П5 ІІ ΔАВС; П5┴П4; X45 II A4B4C4

Слайд 17

Описание слайда:

Сущность способа плоскопараллельного перемещения Заданный геометрический объект совершает плоскопараллельное движение, при котором ВСЕ ЕГО ТОЧКИ движутся параллельно некоторой плоскости до положения параллельного или перпендикулярного плоскости проекций Линия по которой происходит перемещение всех точек объекта находится В ПЛОСКОСТИ УРОВНЯ

Слайд 18

Описание слайда:

Определить натуральную величину отрезка прямой способом плоскопараллельного перемещения Определить натуральную величину отрезка прямой способом плоскопараллельного перемещения

Слайд 19

Описание слайда:

Плоскость общего положения преобразуем в проецирующую Плоскость общего положения преобразуем в проецирующую Для этого линию уровня преобразуем в проецирующую прямую. 2. Плоскость проецирующую преобразуем в плоскость уровня.

Слайд 20

Описание слайда:

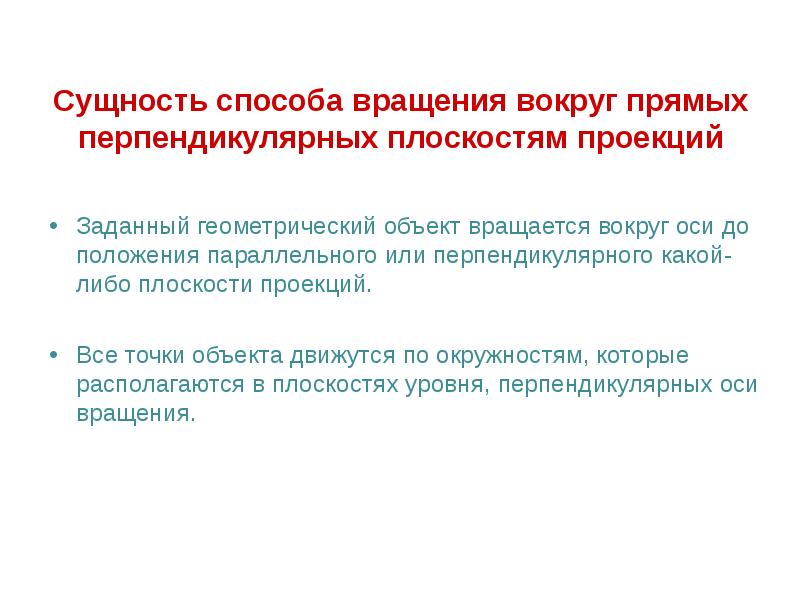

Сущность способа вращения вокруг прямых перпендикулярных плоскостям проекций Заданный геометрический объект вращается вокруг оси до положения параллельного или перпендикулярного какой-либо плоскости проекций. Все точки объекта движутся по окружностям, которые располагаются в плоскостях уровня, перпендикулярных оси вращения.

Слайд 21

Описание слайда:

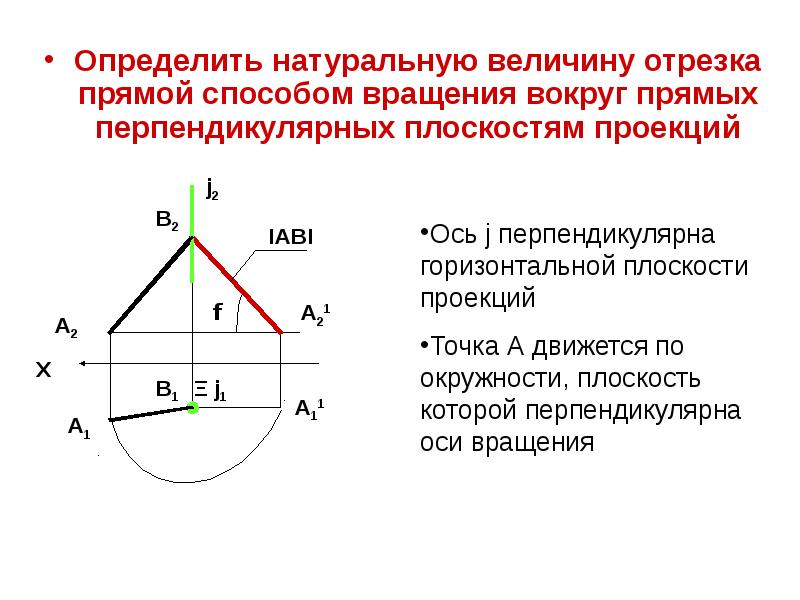

Определить натуральную величину отрезка прямой способом вращения вокруг прямых перпендикулярных плоскостям проекций Определить натуральную величину отрезка прямой способом вращения вокруг прямых перпендикулярных плоскостям проекций

Слайд 22

Описание слайда:

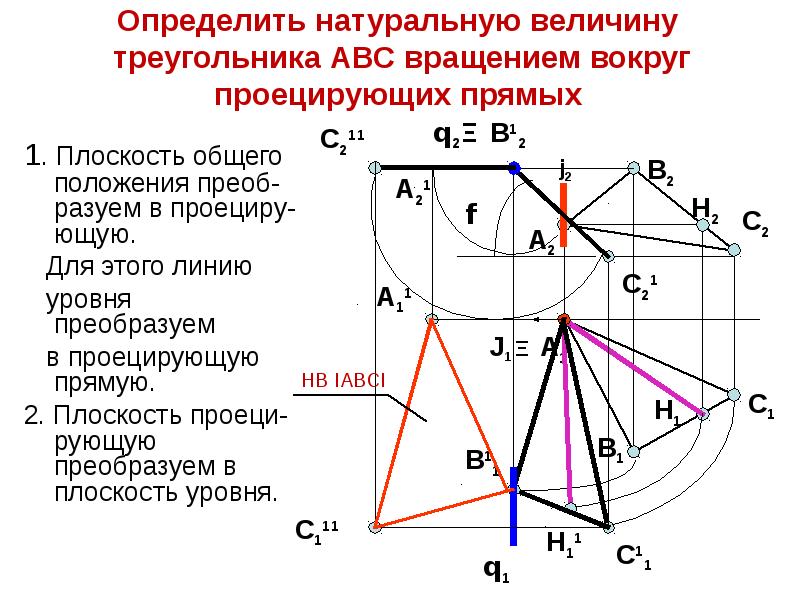

Определить натуральную величину треугольника АВС вращением вокруг проецирующих прямых 1. Плоскость общего положения преоб-разуем в проециру-ющую. Для этого линию уровня преобразуем в проецирующую прямую. 2. Плоскость проеци-рующую преобразуем в плоскость уровня.
