Слайд 1


Презентация на тему: «Линии чертежа» Подготовил: студент гр. 26 Бениденко Никита
Описание слайда:
Презентация на тему: «Линии чертежа» Подготовил: студент гр. 26 Бениденко Никита

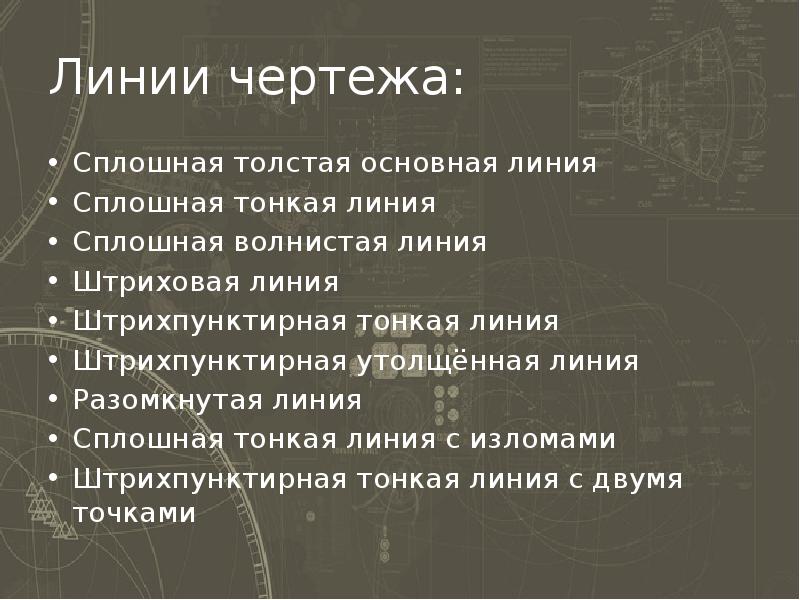

Слайд 2


Линии чертежа: Сплошная толстая основная линия Сплошная тонкая линия Сплошная волнистая линия Штриховая линия Штрихпунктирная тонкая линия...
Описание слайда:
Линии чертежа: Сплошная толстая основная линия Сплошная тонкая линия Сплошная волнистая линия Штриховая линия Штрихпунктирная тонкая линия Штрихпунктирная утолщённая линия Разомкнутая линия Сплошная тонкая линия с изломами Штрихпунктирная тонкая линия с двумя точками

Слайд 3


Сплошная толстая основная линия Основное назначение: Линии видимого контура Линии перехода видимые Линии контура сечения (вынесенного и входящего в...
Описание слайда:
Сплошная толстая основная линия Основное назначение: Линии видимого контура Линии перехода видимые Линии контура сечения (вынесенного и входящего в состав разреза)

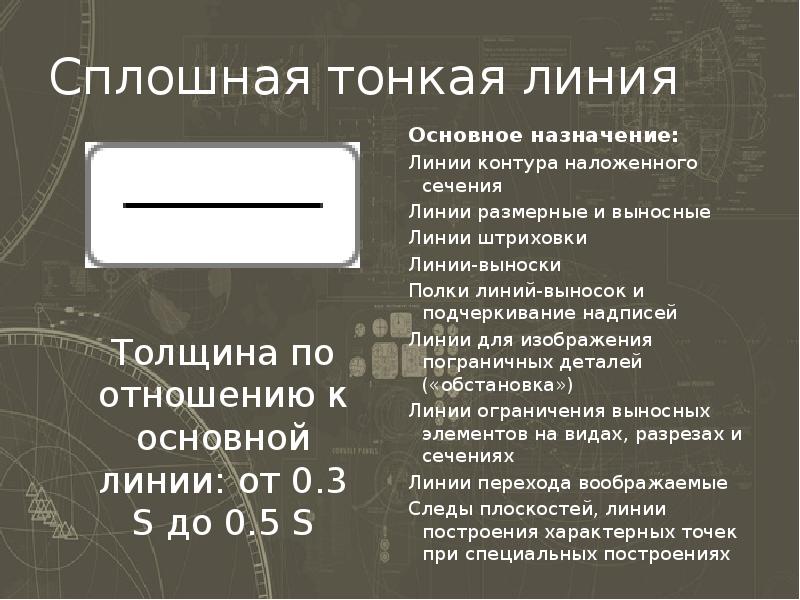

Слайд 4


Сплошная тонкая линия Основное назначение: Линии контура наложенного сечения Линии размерные и выносные Линии штриховки Линии-выноски Полки...
Описание слайда:
Сплошная тонкая линия Основное назначение: Линии контура наложенного сечения Линии размерные и выносные Линии штриховки Линии-выноски Полки линий-выносок и подчеркивание надписей Линии для изображения пограничных деталей («обстановка») Линии ограничения выносных элементов на видах, разрезах и сечениях Линии перехода воображаемые Следы плоскостей, линии построения характерных точек при специальных построениях

Слайд 5


Сплошная волнистая линия Основное назначение: Линии обрыва Линии разграничения вида и разреза
Описание слайда:
Сплошная волнистая линия Основное назначение: Линии обрыва Линии разграничения вида и разреза

Слайд 6


Штриховая линия Основное назначение: Линии невидимого контура Линии перехода невидимые
Описание слайда:
Штриховая линия Основное назначение: Линии невидимого контура Линии перехода невидимые

Слайд 7


Штрихпунктирная тонкая линия Основное назначение: Линии осевые и центровые Линии сечений, являющиеся осями симметрии для наложенных или вынесенных...
Описание слайда:
Штрихпунктирная тонкая линия Основное назначение: Линии осевые и центровые Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений

Слайд 8


Штрихпунктирная утолщённая линия Основное назначение: Линии, обозначающие поверхности, подлежащие термообработке или покрытию Линии для изображения...
Описание слайда:
Штрихпунктирная утолщённая линия Основное назначение: Линии, обозначающие поверхности, подлежащие термообработке или покрытию Линии для изображения элементов, расположенных перед секущей плоскостью («наложенная проекция»)

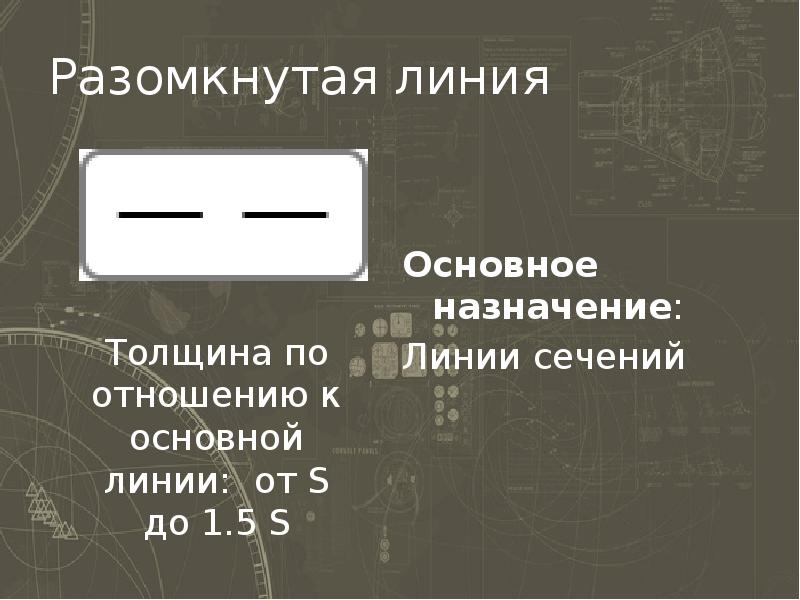

Слайд 9


Разомкнутая линия Основное назначение: Линии сечений
Описание слайда:
Разомкнутая линия Основное назначение: Линии сечений

Слайд 10


Сплошная тонкая линия с изломами Основное назначение: Длинные линии обрыва
Описание слайда:
Сплошная тонкая линия с изломами Основное назначение: Длинные линии обрыва

Слайд 11


Штрихпунктирная тонкая линия с двумя точками Основное назначение: Линии сгиба на развертках. Линии для изображения частей изделий в крайних или...
Описание слайда:
Штрихпунктирная тонкая линия с двумя точками Основное назначение: Линии сгиба на развертках. Линии для изображения частей изделий в крайних или промежуточных положениях Линии для изображения развертки, совмещенной с видом
