Слайд 1

Описание слайда:

1.3 РАБОЧИЕ ЧЕРТЕЖИ ДЕТАЛЕЙ

Слайд 2

Описание слайда:

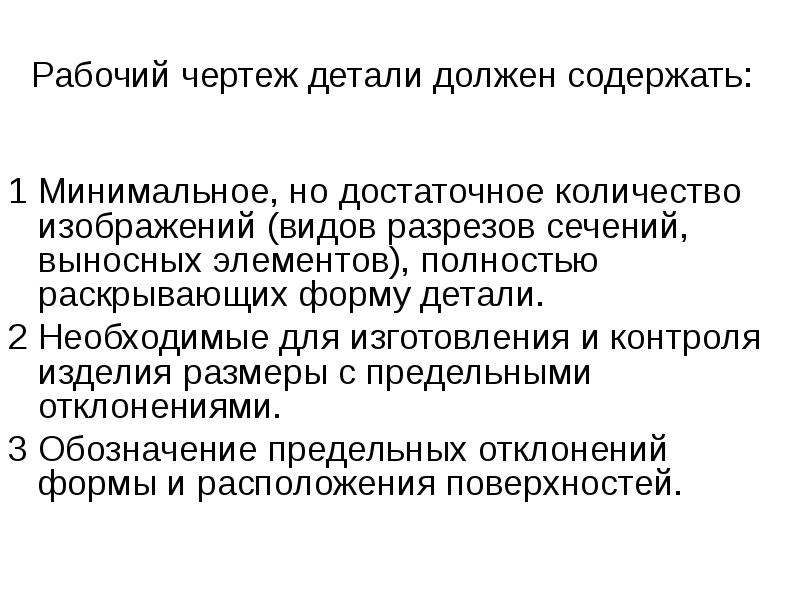

Рабочий чертеж детали должен содержать: 1 Минимальное, но достаточное количество изображений (видов разрезов сечений, выносных элементов), полностью раскрывающих форму детали. 2 Необходимые для изготовления и контроля изделия размеры с предельными отклонениями. 3 Обозначение предельных отклонений формы и расположения поверхностей.

Слайд 3

Описание слайда:

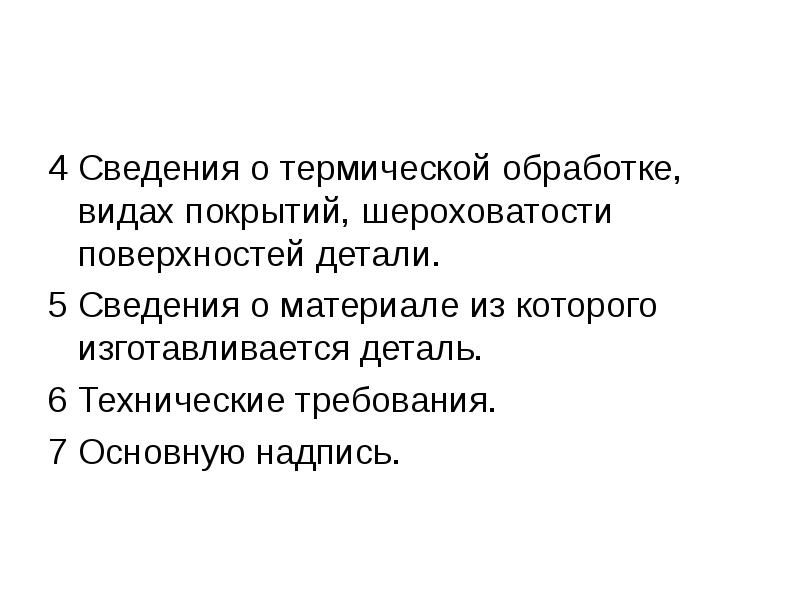

4 Сведения о термической обработке, видах покрытий, шероховатости поверхностей детали. 5 Сведения о материале из которого изготавливается деталь. 6 Технические требования. 7 Основную надпись.

Слайд 4

Описание слайда:

Пример. Выполнить рабочий чертеж детали.

Слайд 5

Описание слайда:

1.3.1 Изображение деталей

Слайд 6

Описание слайда:

1.3.2 Размеры с предельными отклонениями Предельные отклонения размеров могут указываться следующими способами: а) условными обозначениями полей допусков:

Слайд 7

Описание слайда:

б) числовыми значениями предельных отклонений;

Слайд 8

Описание слайда:

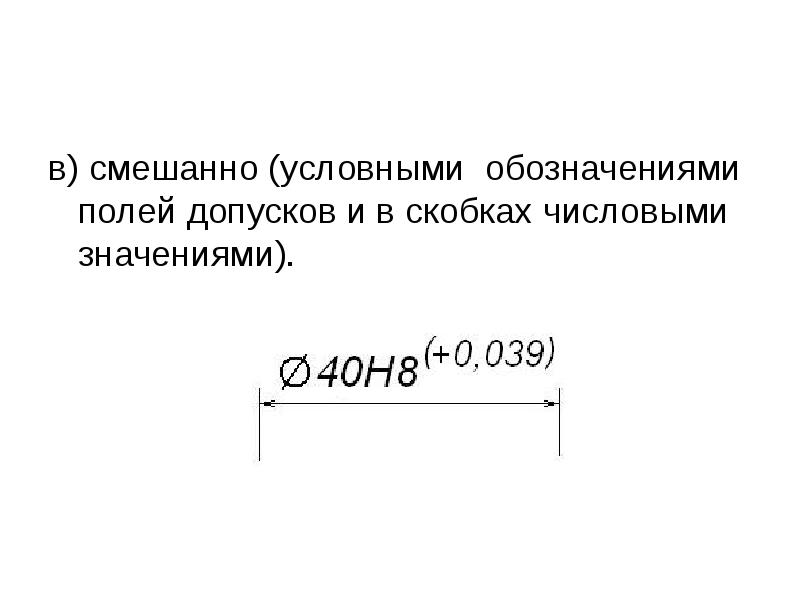

в) смешанно (условными обозначениями полей допусков и в скобках числовыми значениями).

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

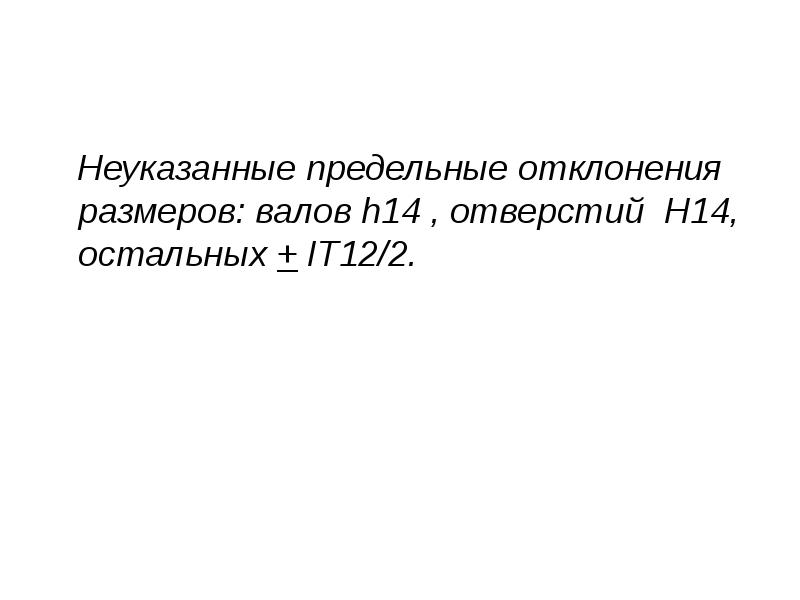

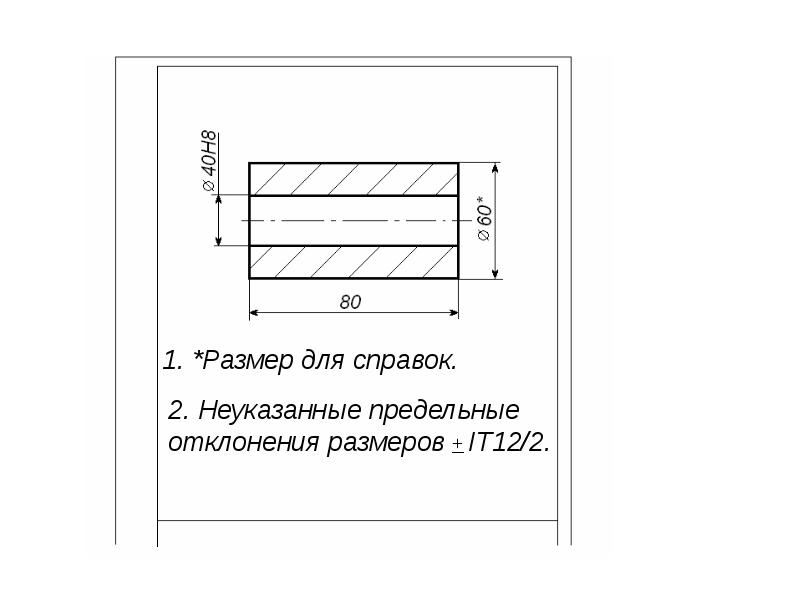

Неуказанные предельные отклонения размеров: валов h14 , отверстий H14, остальных + IT12/2.

Слайд 11

Описание слайда:

1.3.3 Предельные отклонения формы и расположения поверхностей

Слайд 12

Описание слайда:

На чертежах обозначаются: 1 Допуски формы. 2 Допуски расположения. 3 Суммарный допуск формы и расположения.

Слайд 13

Описание слайда:

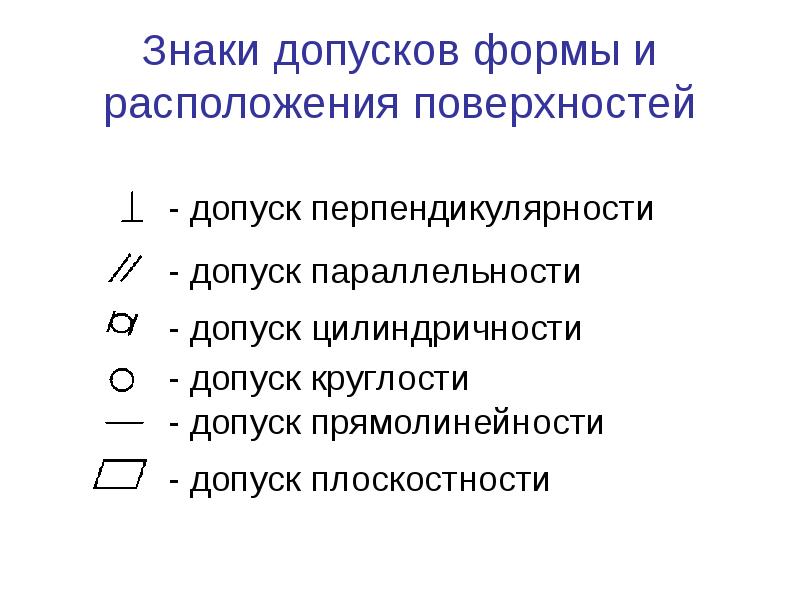

Знаки допусков формы и расположения поверхностей

Слайд 14

Описание слайда:

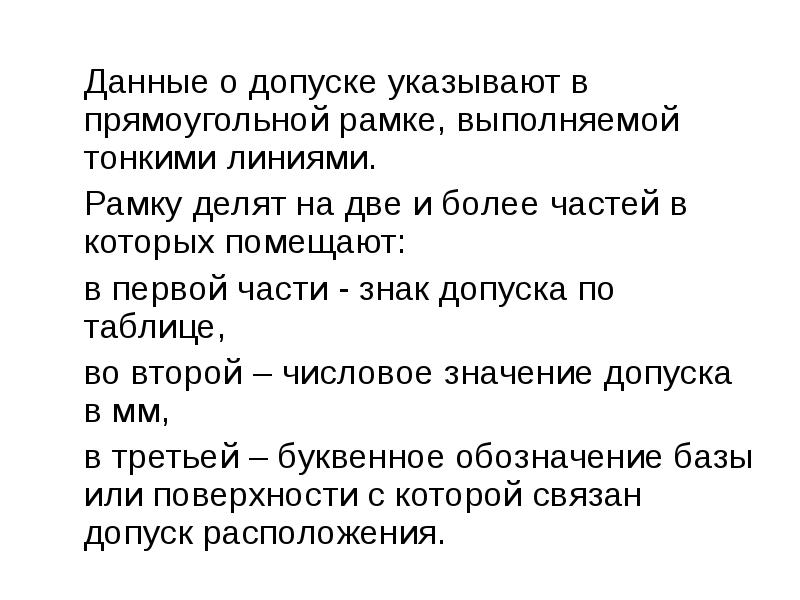

Данные о допуске указывают в прямоугольной рамке, выполняемой тонкими линиями. Рамку делят на две и более частей в которых помещают: в первой части - знак допуска по таблице, во второй – числовое значение допуска в мм, в третьей – буквенное обозначение базы или поверхности с которой связан допуск расположения.

Слайд 15

Описание слайда:

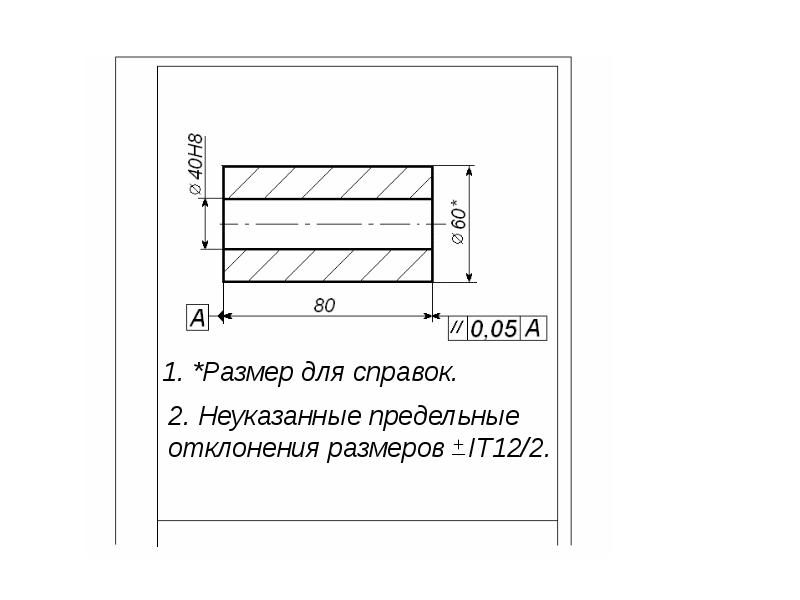

Базовая плоскость – плоскость от которой отсчитывают соответствующие размеры.

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

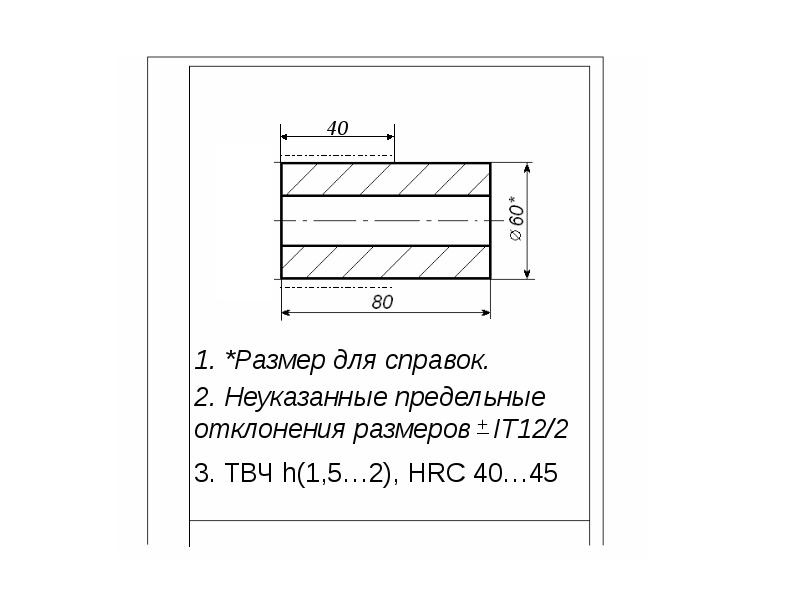

1.3.4 Сведения о термообработке и шероховатости поверхностей Участок детали подвергаемый термообработке, отмечается на чертеже штрих-пунктирной тонкой линией. Условия термообработки записываются в технических требованиях.

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

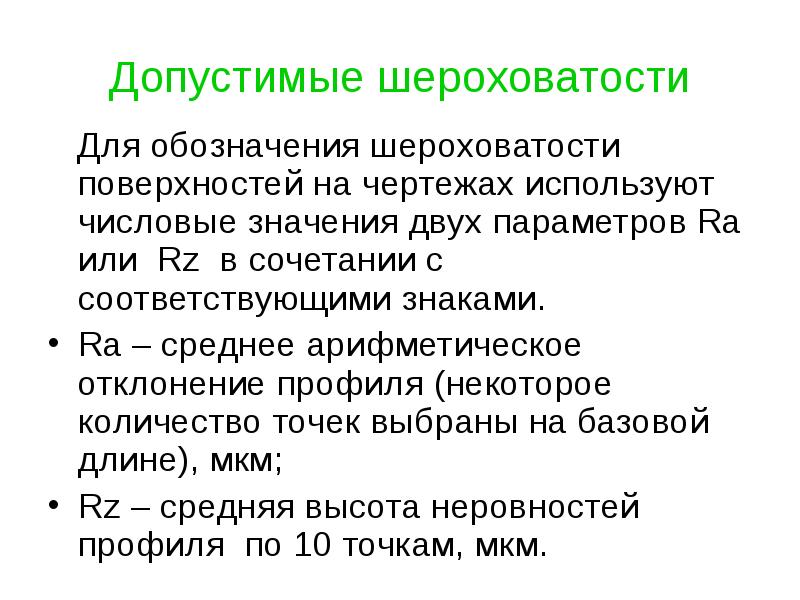

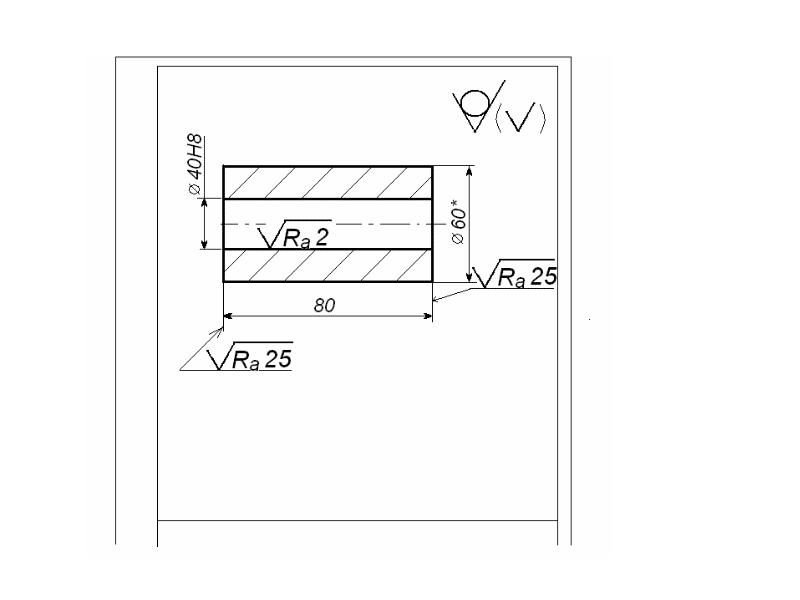

Допустимые шероховатости Для обозначения шероховатости поверхностей на чертежах используют числовые значения двух параметров Ra или Rz в сочетании с соответствующими знаками. Ra – среднее арифметическое отклонение профиля (некоторое количество точек выбраны на базовой длине), мкм; Rz – средняя высота неровностей профиля по 10 точкам, мкм.

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Знаки шероховатости

Слайд 22

Описание слайда:

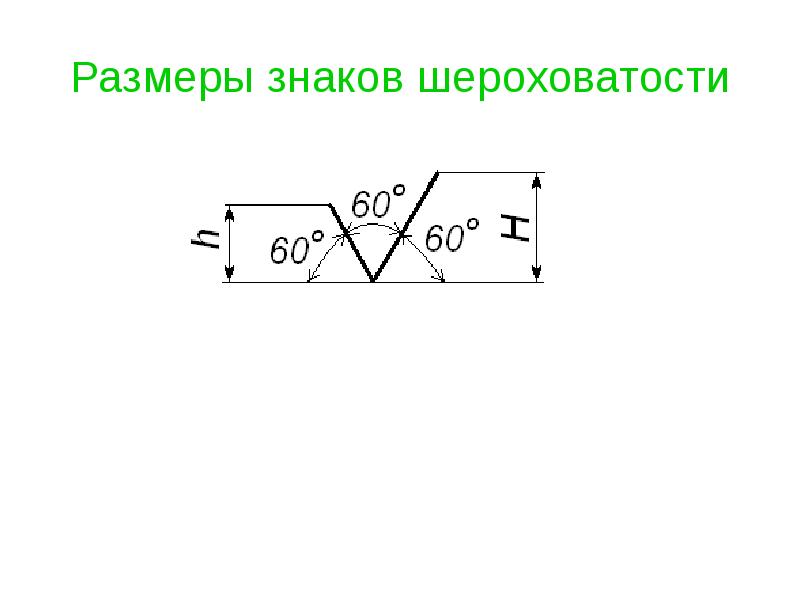

Размеры знаков шероховатости

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

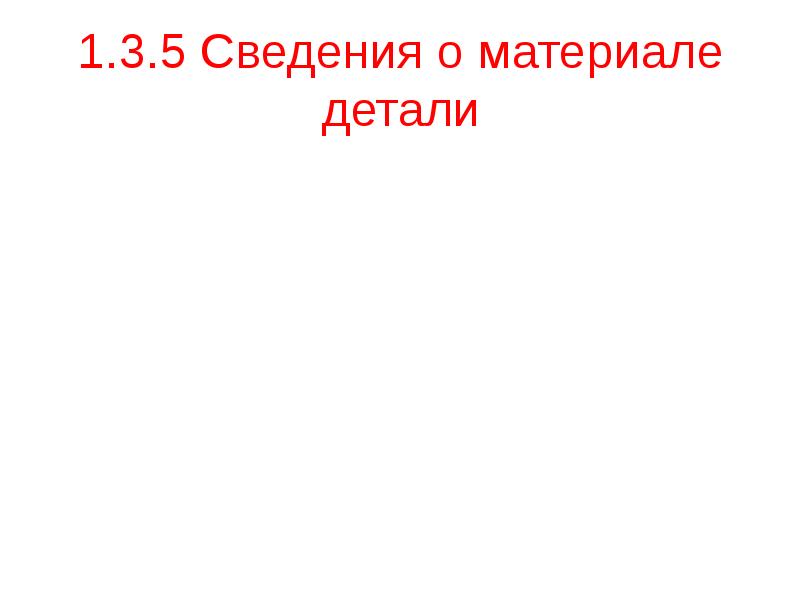

1.3.5 Сведения о материале детали

Слайд 25

Описание слайда:

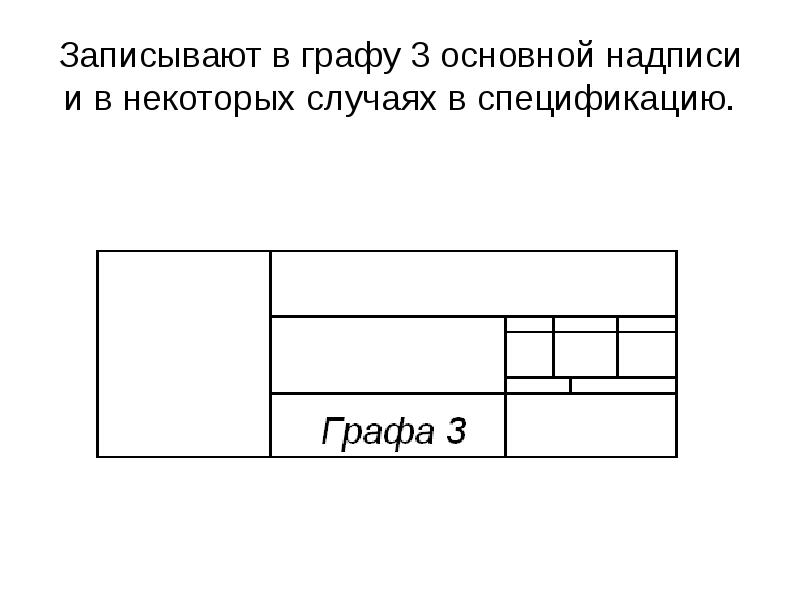

Записывают в графу 3 основной надписи и в некоторых случаях в спецификацию.

Слайд 26

Описание слайда:

Обозначения материалов подразделяют на 2 группы. Группа 1. Обозначения содержат только качественную характеристику материала детали. Например, для детали из серого чугуна: СЧ25 ГОСТ 1412-85. К этой группе относятся обозначения материалов деталей, технология изготовления которых связана с изменением формы заготовки (литьё, ковка).

Слайд 27

Описание слайда:

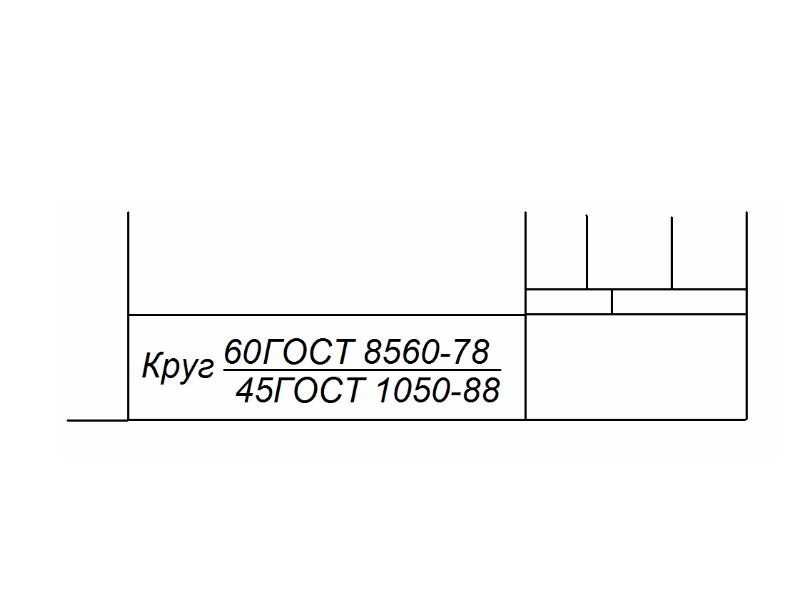

Группа 2. Обозначения содержат не только качественную характеристику материала, но и характеристику профиля сортового материала, из которого изготавливается деталь.

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

1.3.6 Технические требования Заголовок ТТ не пишется. Текст располагается в виде отдельных предложений. Каждое нумеруется. ТТ располагают над основной надписью, цифры располагают начиная от левой стороны рамки основной надписи.

Слайд 30

Описание слайда:

1.3.7 Основная надпись На первом листе чертежа основная надпись выполняется по Форме1 (55х185 мм). Если чертёж выполнен на нескольких форматах, то на последующих - по Форме 2а (15х185 мм).

Слайд 31

Описание слайда:

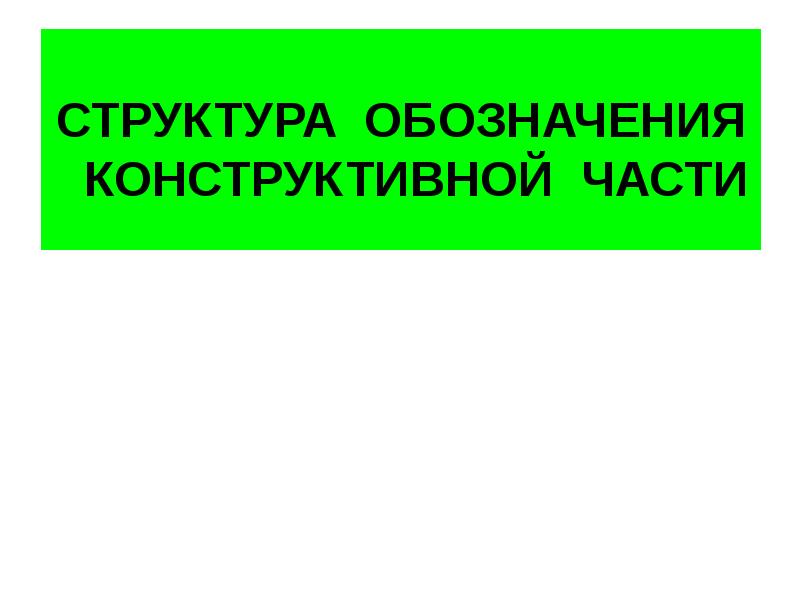

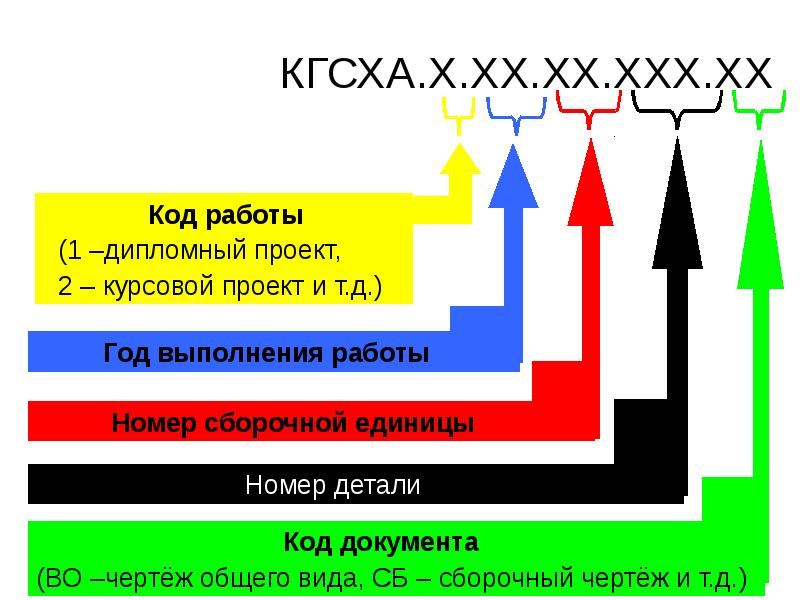

СТРУКТУРА ОБОЗНАЧЕНИЯ КОНСТРУКТИВНОЙ ЧАСТИ

Слайд 32

Описание слайда:

КГСХА.Х.ХХ.ХХ.ХХХ.ХХ

Слайд 33

Описание слайда:

Код работы проставляется следующим образом: 1  дипломный проект (работа); 2  курсовой проект (работа); 3  контролируемая самостоятельная работа;

Слайд 34

Описание слайда:

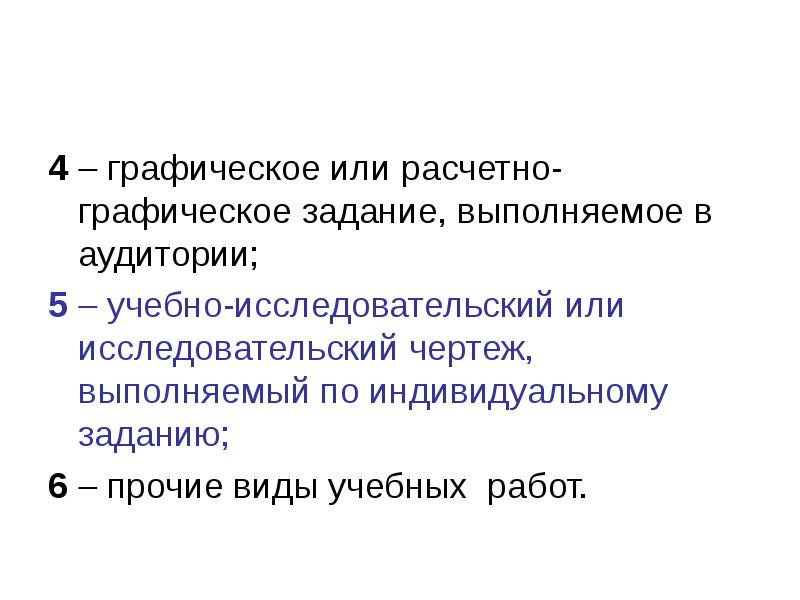

4  графическое или расчетно-графическое задание, выполняемое в аудитории; 5  учебно-исследовательский или исследовательский чертеж, выполняемый по индивидуальному заданию; 6  прочие виды учебных работ.

Слайд 35

Описание слайда:

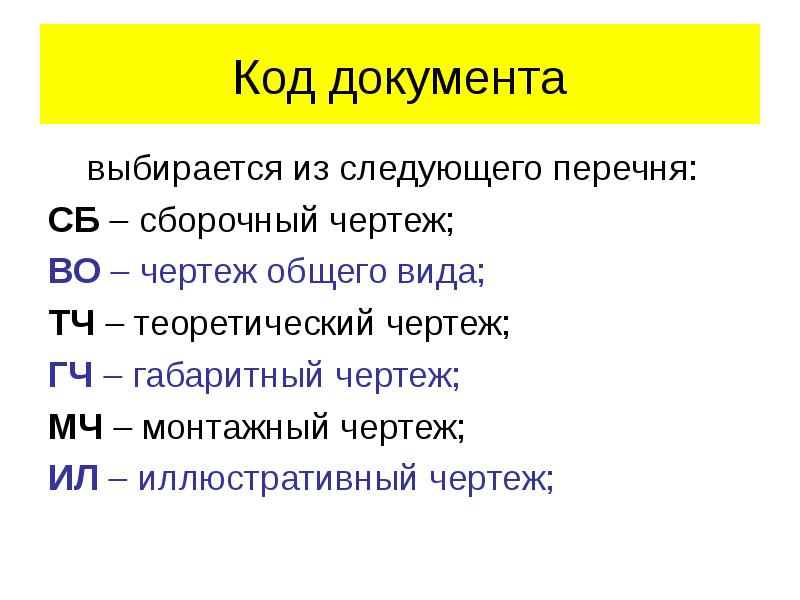

Код документа выбирается из следующего перечня: СБ  сборочный чертеж; ВО  чертеж общего вида; ТЧ  теоретический чертеж; ГЧ  габаритный чертеж; МЧ  монтажный чертеж; ИЛ  иллюстративный чертеж;

Слайд 36

Описание слайда:

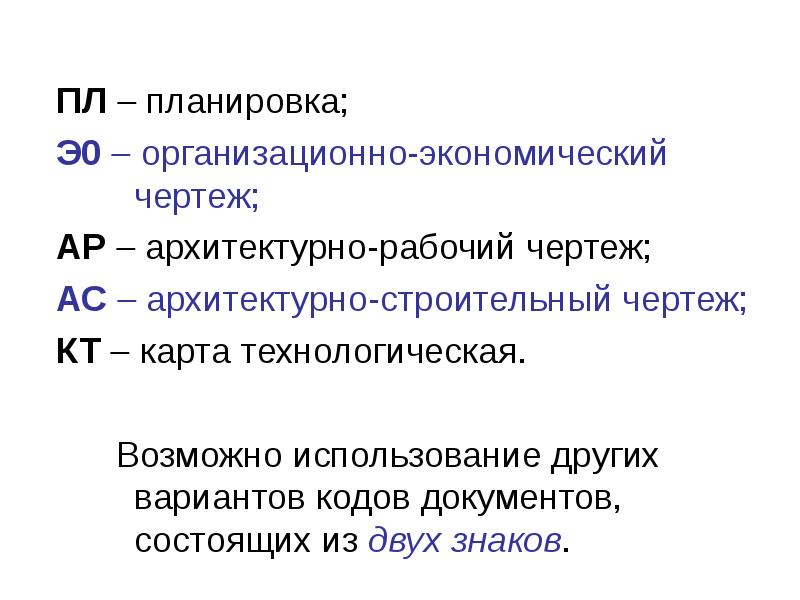

ПЛ  планировка; Э0  организационно-экономический чертеж; АР  архитектурно-рабочий чертеж; АС  архитектурно-строительный чертеж; КТ  карта технологическая. Возможно использование других вариантов кодов документов, состоящих из двух знаков.

Слайд 37

Описание слайда:

ПРИМЕР ОБОЗНАЧЕНИЯ Обозначение рабочего чертежа детали, графического задания, выполняемого в аудитории, 2015 год: КГСХА.4.15.00.000 где 00 - группа цифр для обозначения номеров сборочных единиц первого порядка; 000 - группа цифр для обозначения номеров деталей.
