Слайд 1

Описание слайда:

МАТЕМАТИЧЕСКОЕ МОДЕЛИРОВАНИЕ

Слайд 2

Описание слайда:

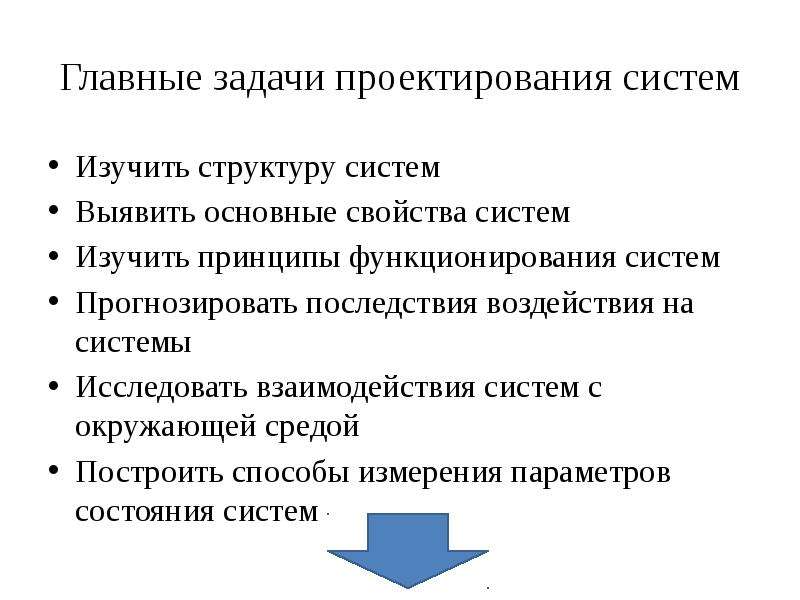

Главные задачи проектирования систем Изучить структуру систем Выявить основные свойства систем Изучить принципы функционирования систем Прогнозировать последствия воздействия на системы Исследовать взаимодействия систем с окружающей средой Построить способы измерения параметров состояния систем

Слайд 3

Описание слайда:

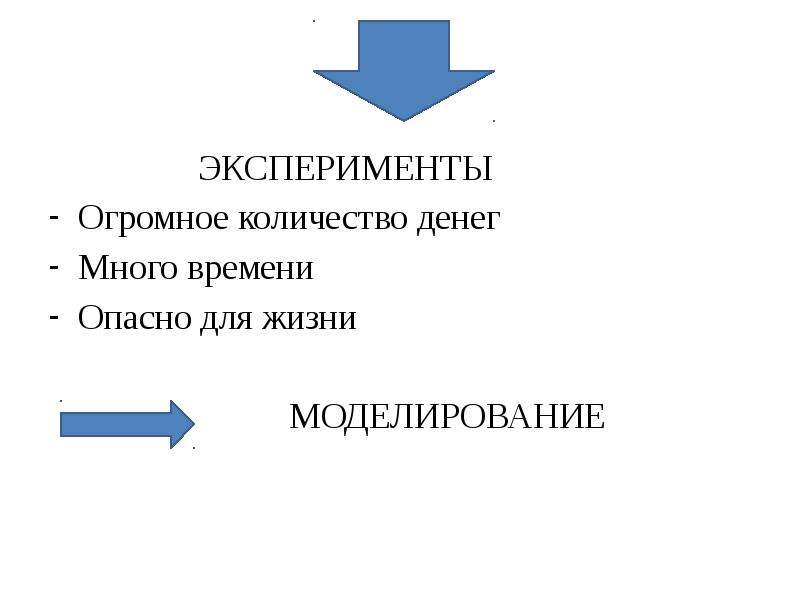

ЭКСПЕРИМЕНТЫ Огромное количество денег Много времени Опасно для жизни МОДЕЛИРОВАНИЕ

Слайд 4

Описание слайда:

Общий подход математического моделирования

Слайд 5

Описание слайда:

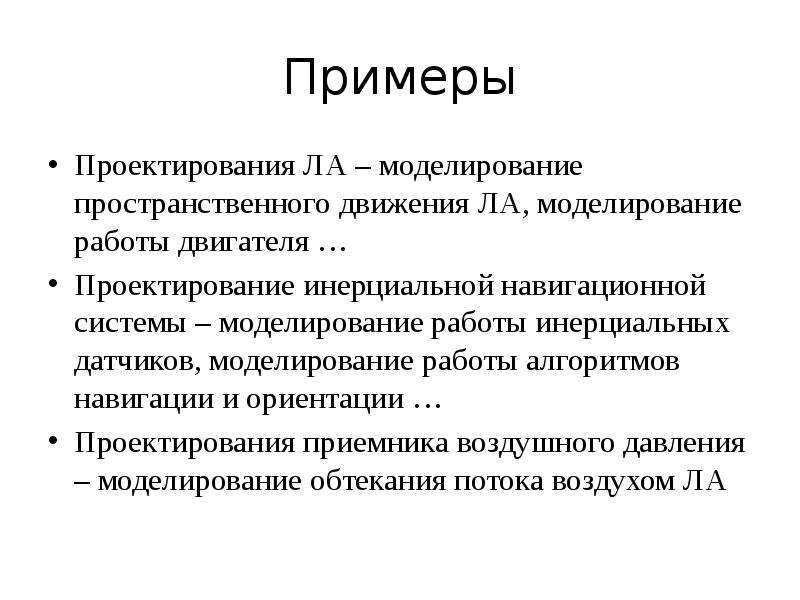

Примеры Проектирования ЛА – моделирование пространственного движения ЛА, моделирование работы двигателя … Проектирование инерциальной навигационной системы – моделирование работы инерциальных датчиков, моделирование работы алгоритмов навигации и ориентации … Проектирования приемника воздушного давления – моделирование обтекания потока воздухом ЛА

Слайд 6

Описание слайда:

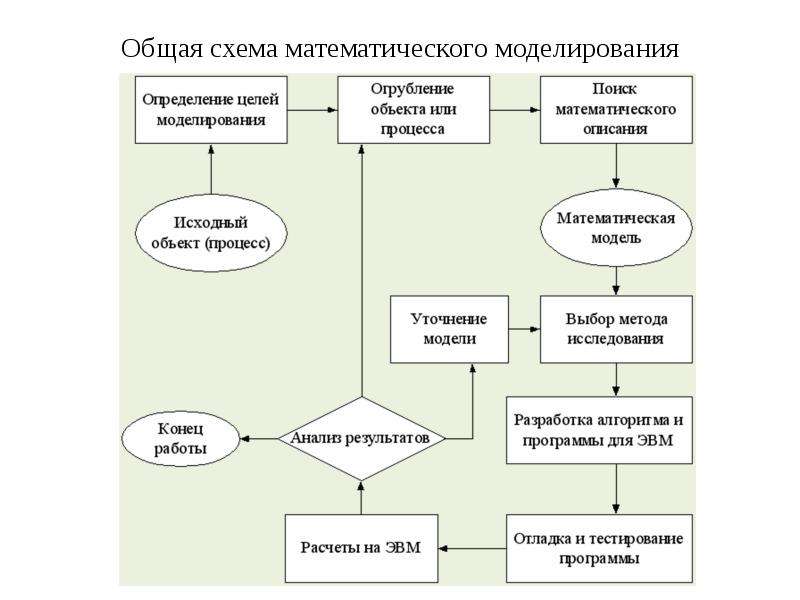

Общая схема математического моделирования

Слайд 7

Описание слайда:

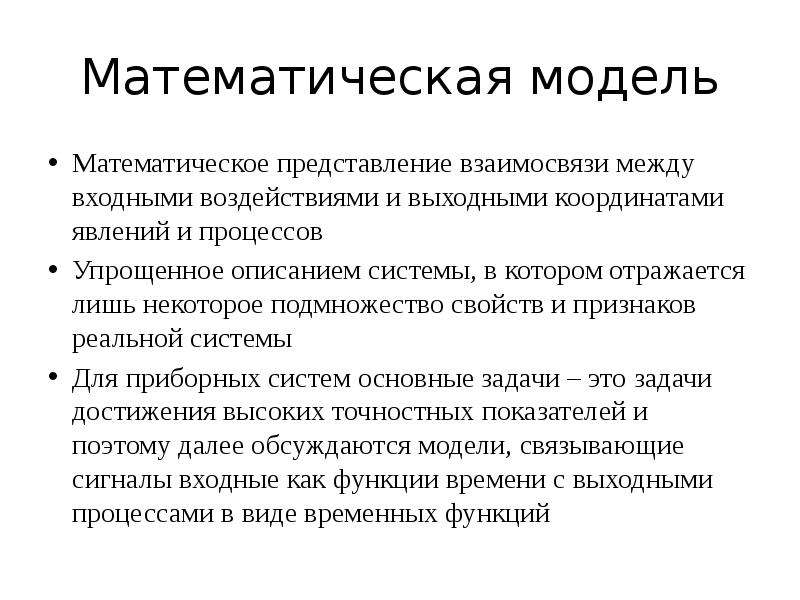

Математическая модель Математическое представление взаимосвязи между входными воздействиями и выходными координатами явлений и процессов Упрощенное описанием системы, в котором отражается лишь некоторое подмножество свойств и признаков реальной системы Для приборных систем основные задачи – это задачи достижения высоких точностных показателей и поэтому далее обсуждаются модели, связывающие сигналы входные как функции времени с выходными процессами в виде временных функций

Слайд 8

Описание слайда:

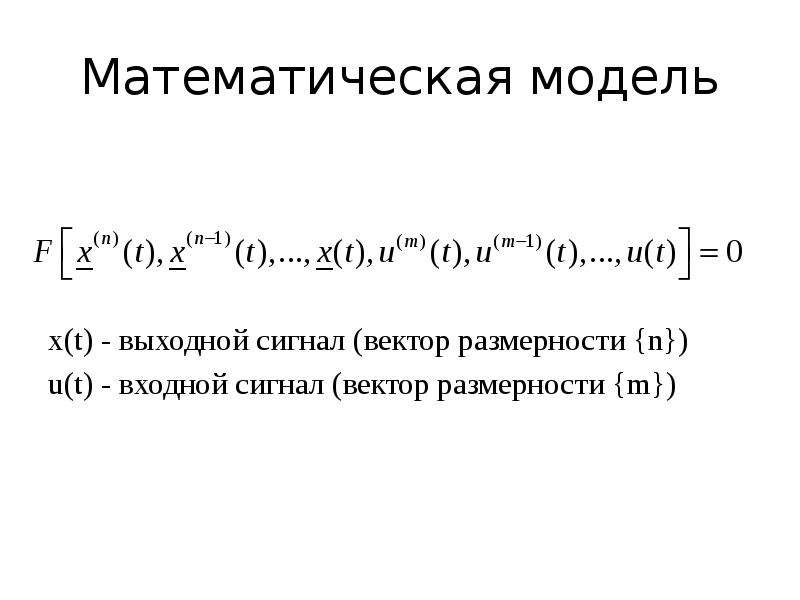

Математическая модель x(t) - выходной сигнал (вектор размерности {n}) u(t) - входной сигнал (вектор размерности {m})

Слайд 9

Описание слайда:

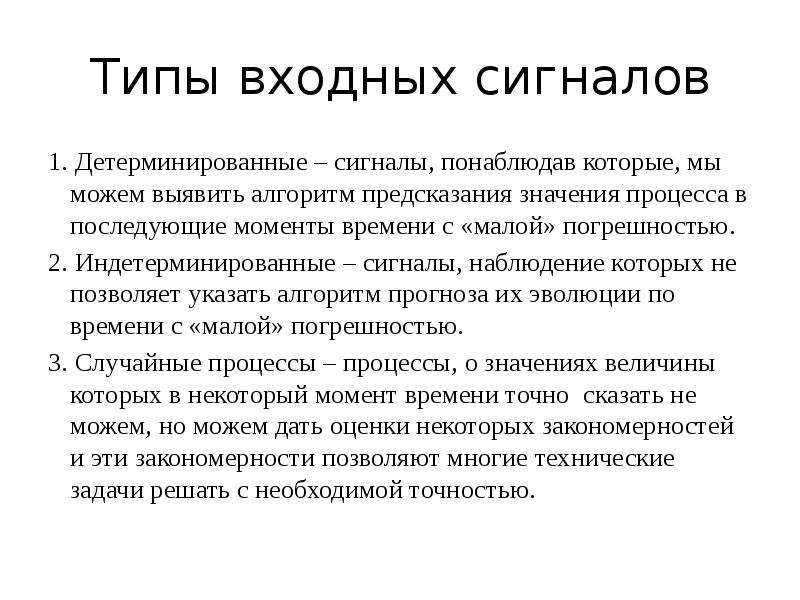

Типы входных сигналов 1. Детерминированные – сигналы, понаблюдав которые, мы можем выявить алгоритм предсказания значения процесса в последующие моменты времени с «малой» погрешностью. 2. Индетерминированные – сигналы, наблюдение которых не позволяет указать алгоритм прогноза их эволюции по времени с «малой» погрешностью. 3. Случайные процессы – процессы, о значениях величины которых в некоторый момент времени точно сказать не можем, но можем дать оценки некоторых закономерностей и эти закономерности позволяют многие технические задачи решать с необходимой точностью.

Слайд 10

Описание слайда:

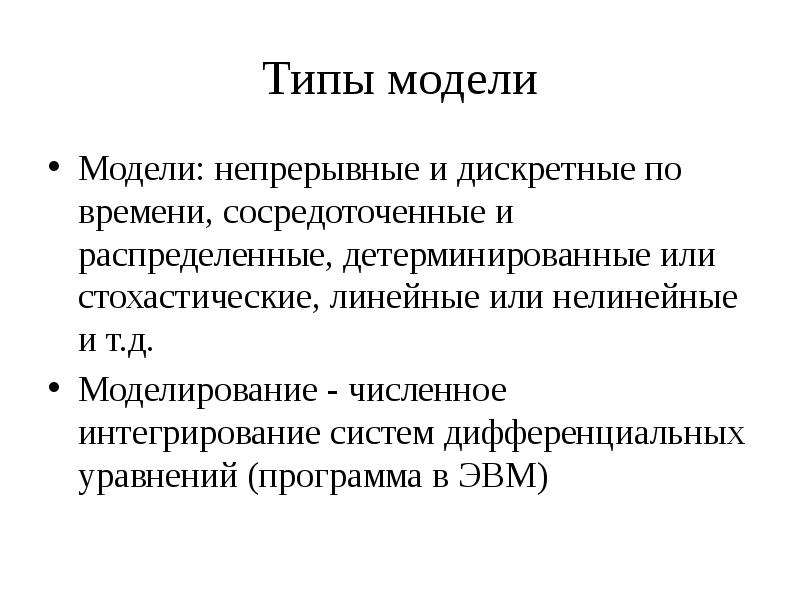

Типы модели Модели: непрерывные и дискретные по времени, сосредоточенные и распределенные, детерминированные или стохастические, линейные или нелинейные и т.д. Моделирование - численное интегрирование систем дифференциальных уравнений (программа в ЭВМ)

Слайд 11

Описание слайда:

Способы построения ММ Разделение системы на подсистемы, «известные» на проведенных экспериментальных исследованиях Обработка входных и выходных данных систем (задача идентификации)
