Слайд 1

Описание слайда:

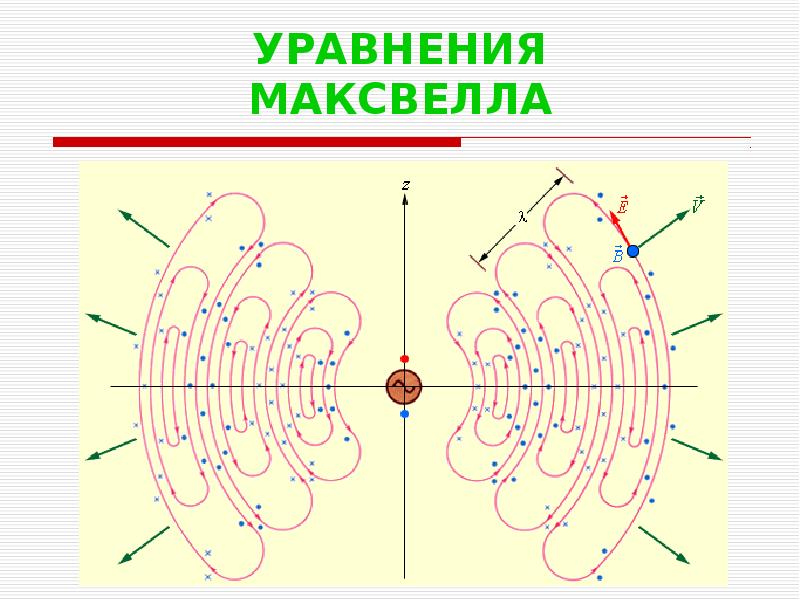

УРАВНЕНИЯ МАКСВЕЛЛА

Слайд 2

Описание слайда:

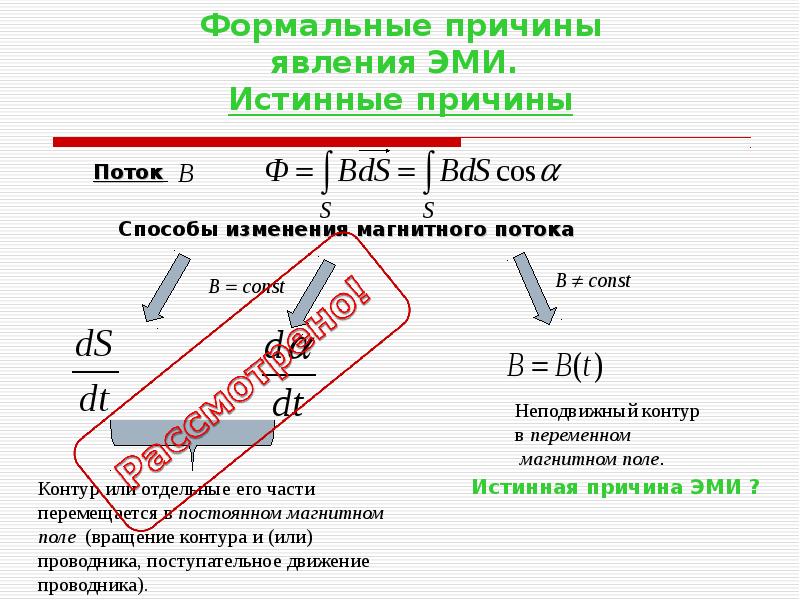

Формальные причины явления ЭМИ. Истинные причины

Слайд 3

Описание слайда:

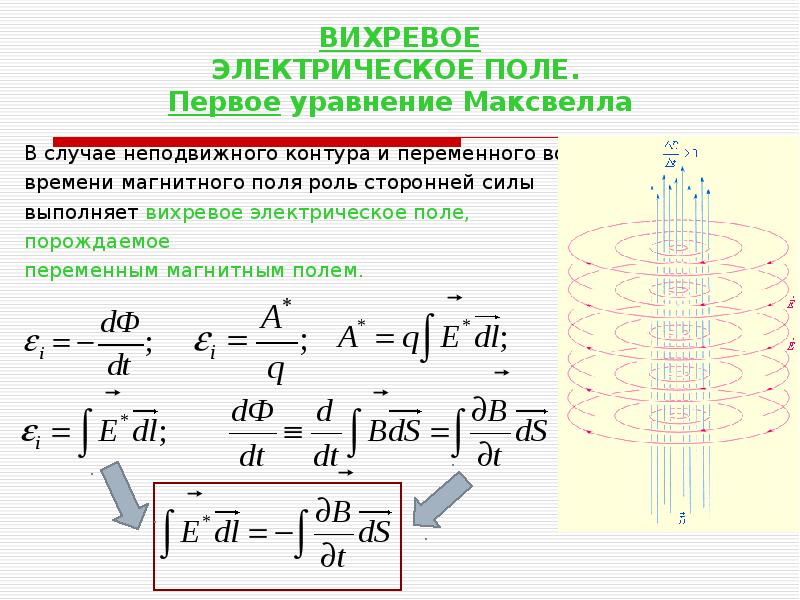

ВИХРЕВОЕ ЭЛЕКТРИЧЕСКОЕ ПОЛЕ. Первое уравнение Максвелла В случае неподвижного контура и переменного во времени магнитного поля роль сторонней силы выполняет вихревое электрическое поле, порождаемое переменным магнитным полем.

Слайд 4

Описание слайда:

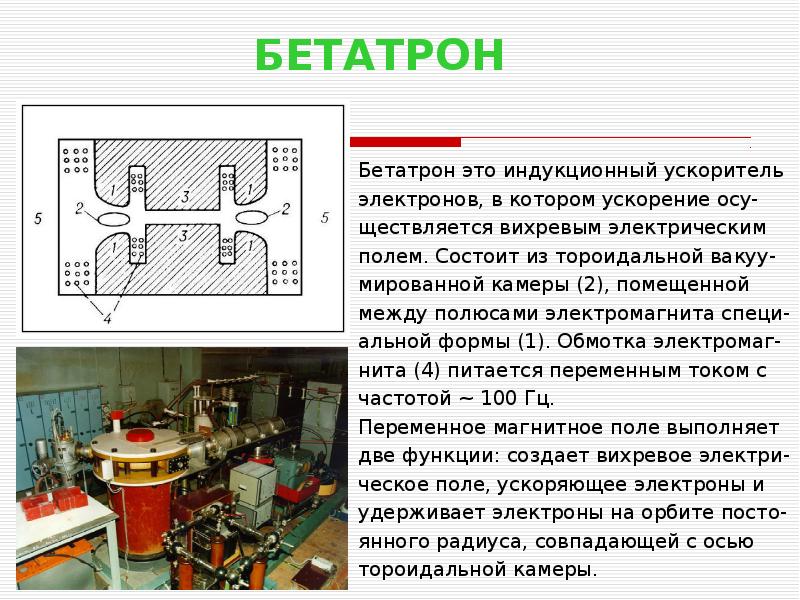

БЕТАТРОН Бетатрон это индукционный ускоритель электронов, в котором ускорение осу- ществляется вихревым электрическим полем. Состоит из тороидальной вакуу- мированной камеры (2), помещенной между полюсами электромагнита специ- альной формы (1). Обмотка электромаг- нита (4) питается переменным током с частотой ~ 100 Гц. Переменное магнитное поле выполняет две функции: создает вихревое электри- ческое поле, ускоряющее электроны и удерживает электроны на орбите посто- янного радиуса, совпадающей с осью тороидальной камеры.

Слайд 5

Описание слайда:

ЭЛЕКТРИЧЕСКОЕ ПОЛЕ Вихревое электрическое поле порождаемое переменным магнитным полем существенно отличается от порождаемого зарядами электро- статического поля Электростатическое поле потенциально его линии напряженности начинаются на положи- тельных зарядах, заканчиваются на отрицательных. Вихревое поле непотенциально его линии напряженности замкнуты сами на себя, для создания поля требуются не электрические заряды, а меняющееся во времени магнитное поле. В общем случае

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

ПАРАДОКС ТЕОРЕМЫ О ЦИРКУЛЯЦИИ Теорема о циркуляции вектора напряженности магнитного поля интегрируя по поверхности интегрируя по поверхности Полученный результат означает, что в случае изменяющихся со временем полей уравнения перестают быть справедливыми. Они должны быть дополнены слагаемым, зависящим от производной поля по времени. Для стационарных полей это слагаемое обращается в нуль. Найдем его
