Слайд 1

Описание слайда:

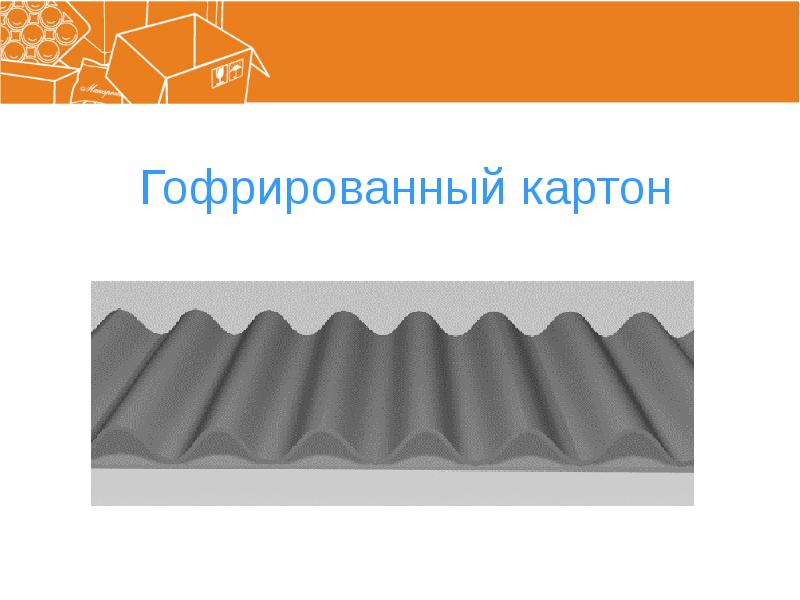

Гофрированный картон

Слайд 2

Описание слайда:

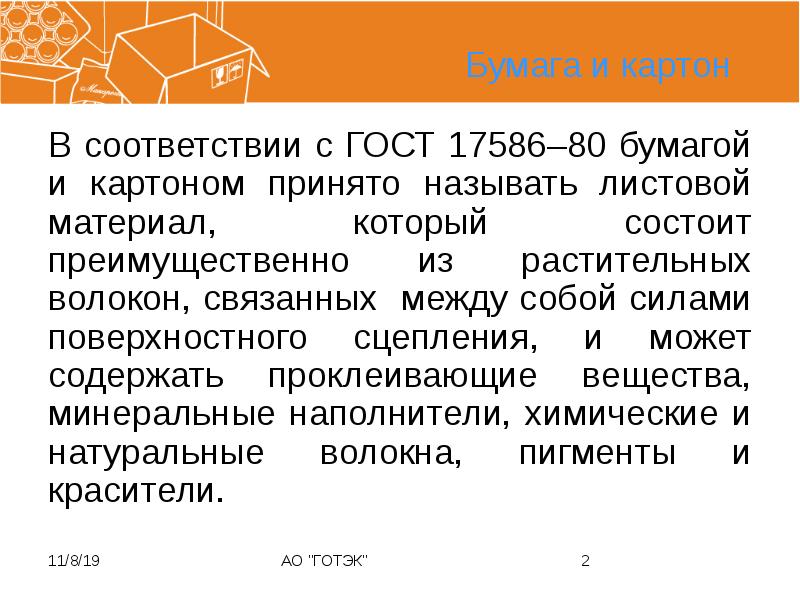

Бумага и картон В соответствии с ГОСТ 17586–80 бумагой и картоном принято называть листовой материал, который состоит преимущественно из растительных волокон, связанных между собой силами поверхностного сцепления, и может содержать проклеивающие вещества, минеральные наполнители, химические и натуральные волокна, пигменты и красители.

Слайд 3

Описание слайда:

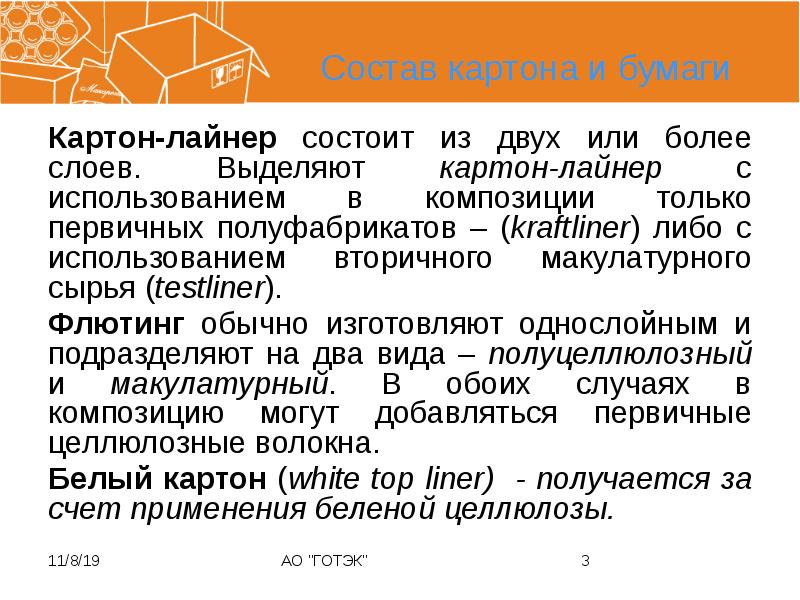

Состав картона и бумаги Картон-лайнер состоит из двух или более слоев. Выделяют картон-лайнер с использованием в композиции только первичных полуфабрикатов – (kraftliner) либо с использованием вторичного макулатурного сырья (testliner). Флютинг обычно изготовляют однослойным и подразделяют на два вида – полуцеллюлозный и макулатурный. В обоих случаях в композицию могут добавляться первичные целлюлозные волокна. Белый картон (white top liner) - получается за счет применения беленой целлюлозы.

Слайд 4

Описание слайда:

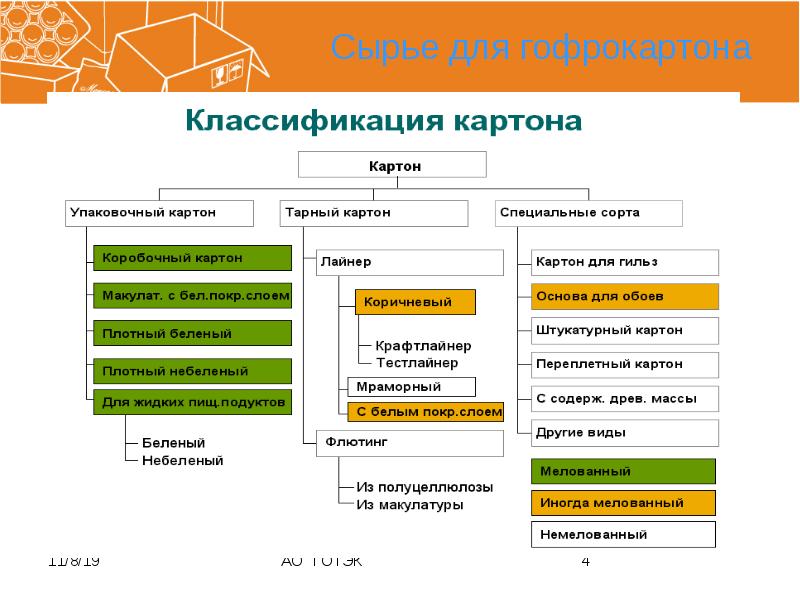

Сырье для гофрокартона

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

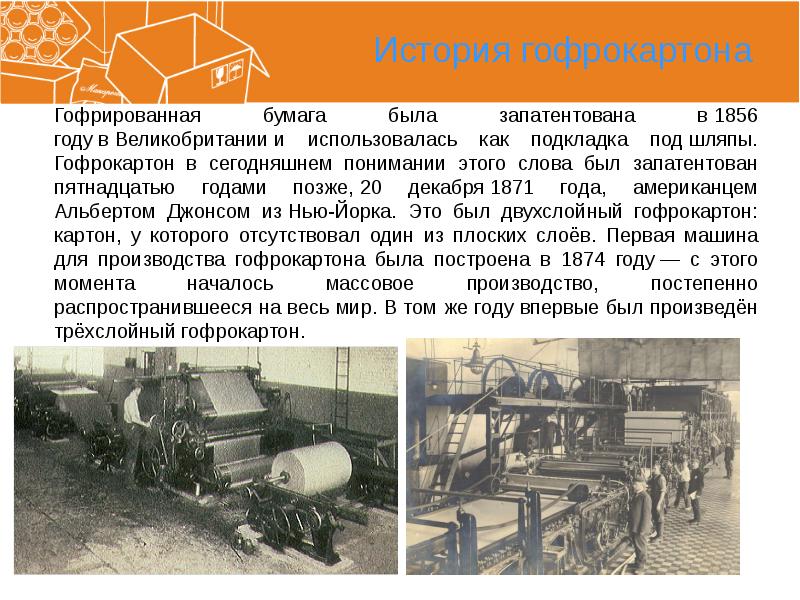

История гофрокартона Гофрированная бумага была запатентована в 1856 году в Великобритании и использовалась как подкладка под шляпы. Гофрокартон в сегодняшнем понимании этого слова был запатентован пятнадцатью годами позже, 20 декабря 1871 года, американцем Альбертом Джонсом из Нью-Йорка. Это был двухслойный гофрокартон: картон, у которого отсутствовал один из плоских слоёв. Первая машина для производства гофрокартона была построена в 1874 году — с этого момента началось массовое производство, постепенно распространившееся на весь мир. В том же году впервые был произведён трёхслойный гофрокартон.

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

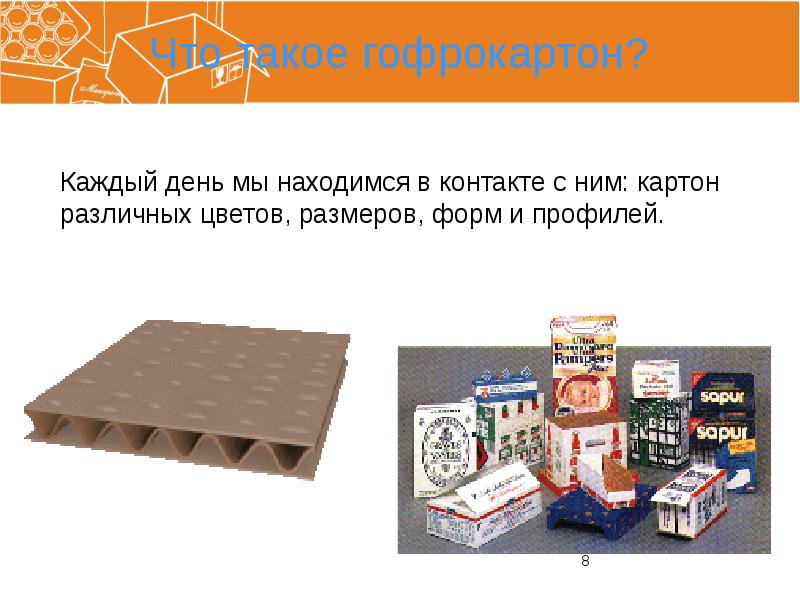

Что такое гофрокартон?

Слайд 9

Описание слайда:

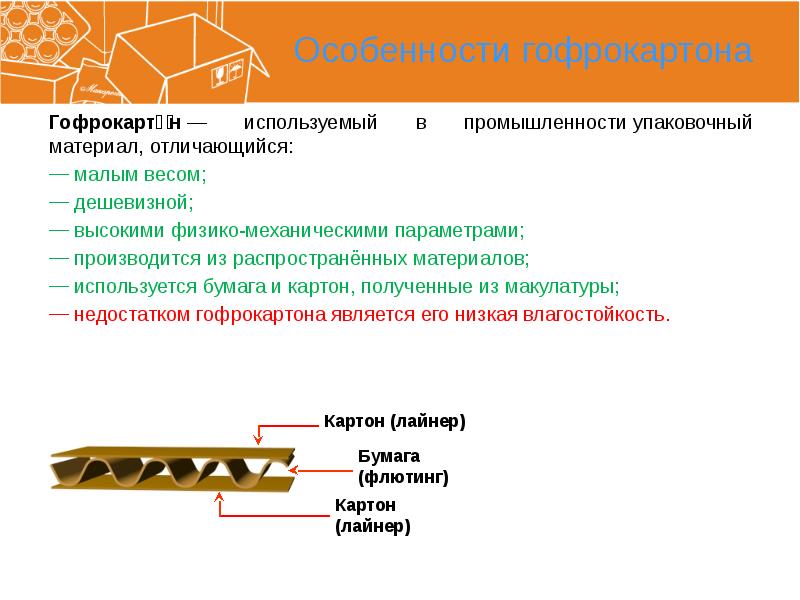

Особенности гофрокартона Гофрокарто́н — используемый в промышленности упаковочный материал, отличающийся: малым весом; дешевизной; высокими физико-механическими параметрами; производится из распространённых материалов; используется бумага и картон, полученные из макулатуры; недостатком гофрокартона является его низкая влагостойкость.

Слайд 10

Описание слайда:

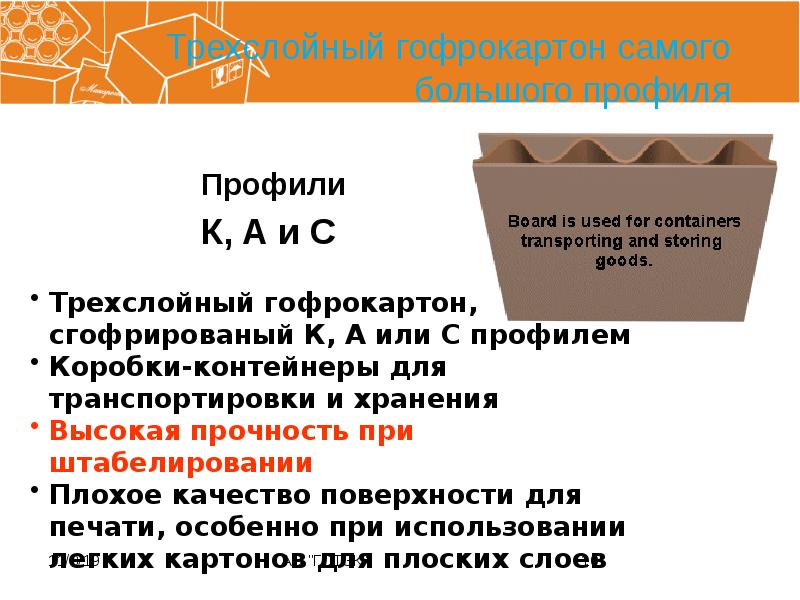

Трехслойный гофрокартон самого большого профиля Профили К, А и С

Слайд 11

Описание слайда:

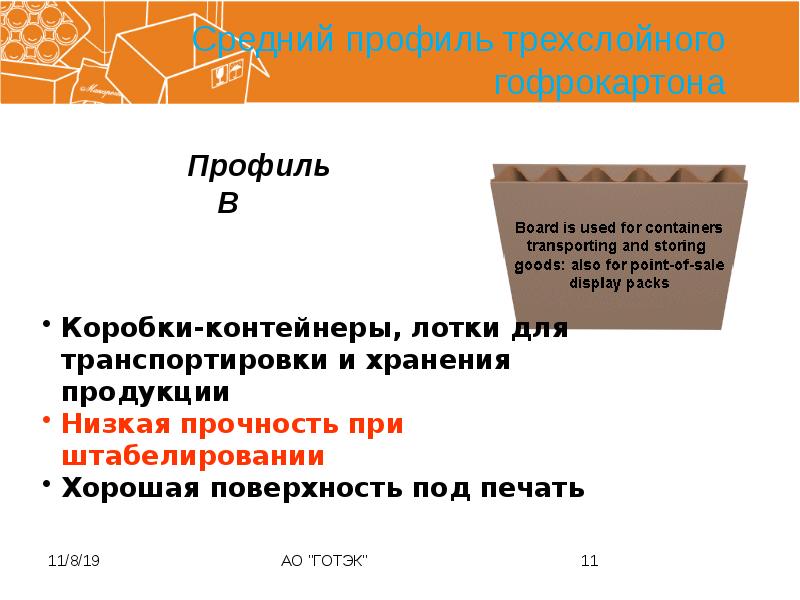

Средний профиль трехслойного гофрокартона Профиль В

Слайд 12

Описание слайда:

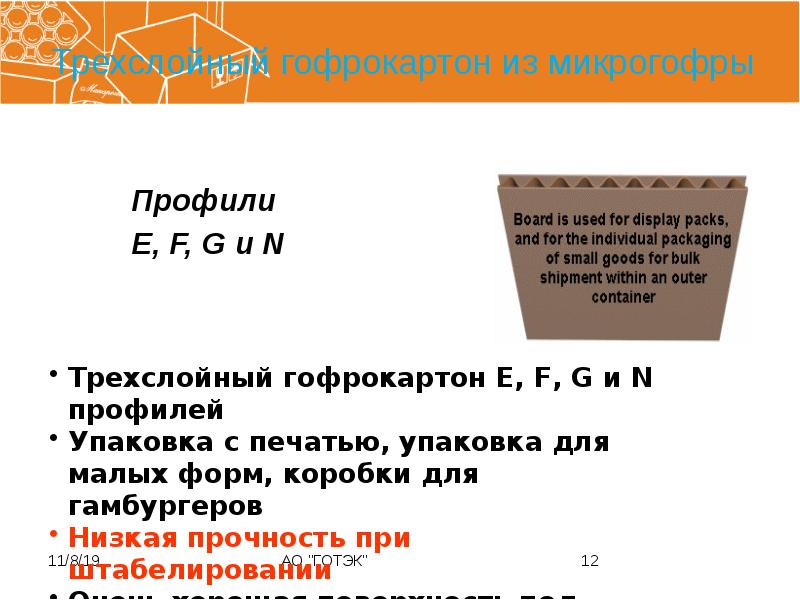

Трехслойный гофрокартон из микрогофры Профили Е, F, G и N

Слайд 13

Описание слайда:

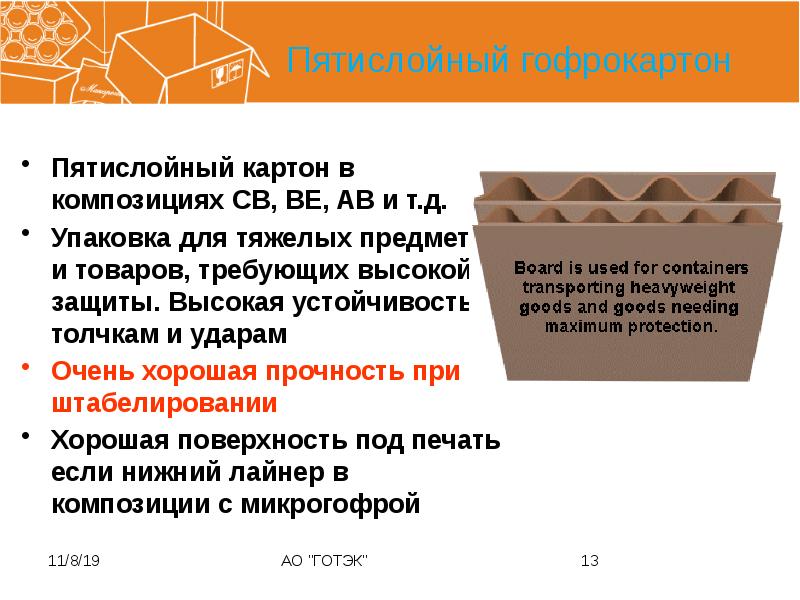

Пятислойный гофрокартон Пятислойный картон в композициях CB, BE, AB и т.д. Упаковка для тяжелых предметов и товаров, требующих высокой защиты. Высокая устойчивость к толчкам и ударам Очень хорошая прочность при штабелировании Хорошая поверхность под печать если нижний лайнер в композиции с микрогофрой

Слайд 14

Описание слайда:

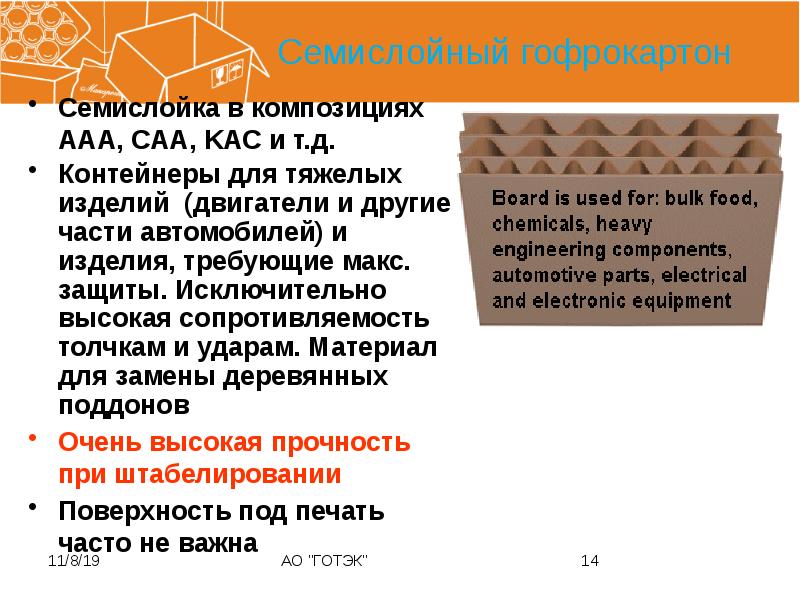

Семислойный гофрокартон Семислойка в композициях AAA, CAA, KAC и т.д. Контейнеры для тяжелых изделий (двигатели и другие части автомобилей) и изделия, требующие макс. защиты. Исключительно высокая сопротивляемость толчкам и ударам. Материал для замены деревянных поддонов Очень высокая прочность при штабелировании Поверхность под печать часто не важна

Слайд 15

Описание слайда:

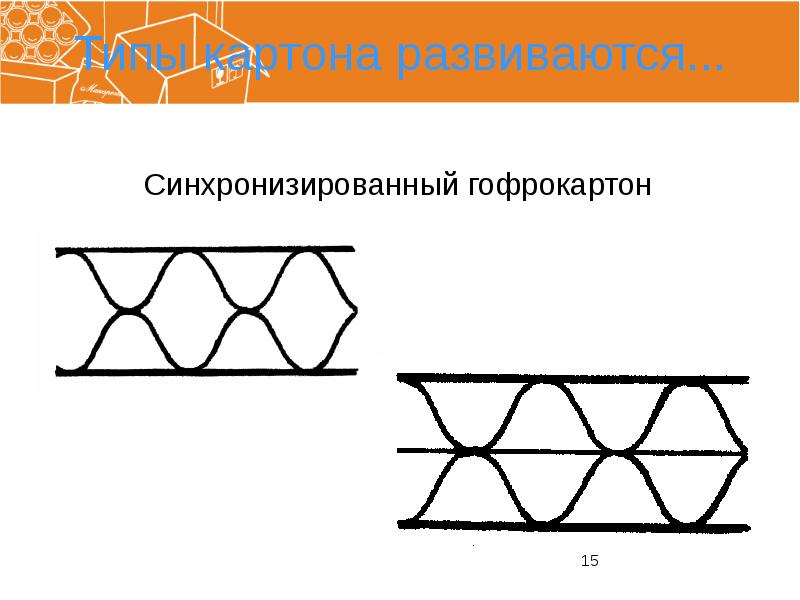

Типы картона развиваются...

Слайд 16

Описание слайда:

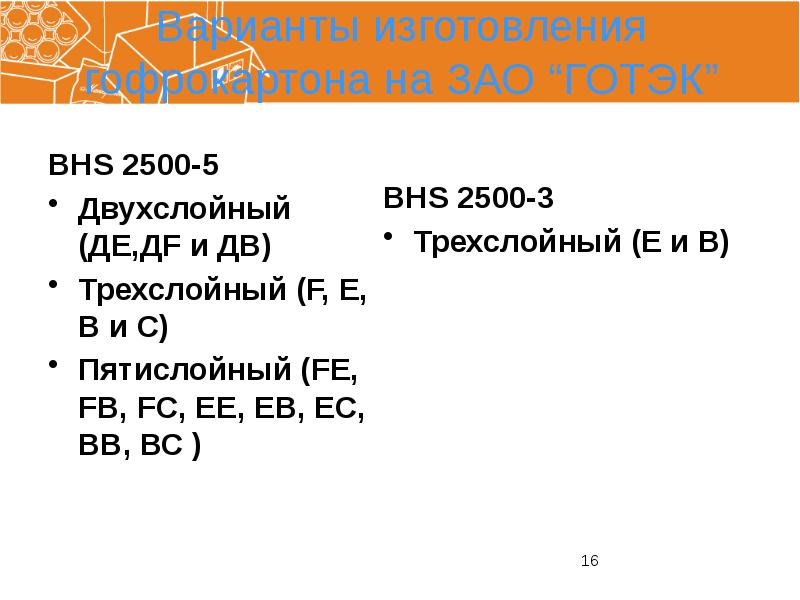

Варианты изготовления гофрокартона на ЗАО “ГОТЭК” BHS 2500-5 Двухслойный (ДЕ,ДF и ДВ) Трехслойный (F, Е, В и С) Пятислойный (FЕ, FВ, FC, ЕЕ, ЕВ, ЕС, ВВ, ВС )

Слайд 17

Описание слайда:

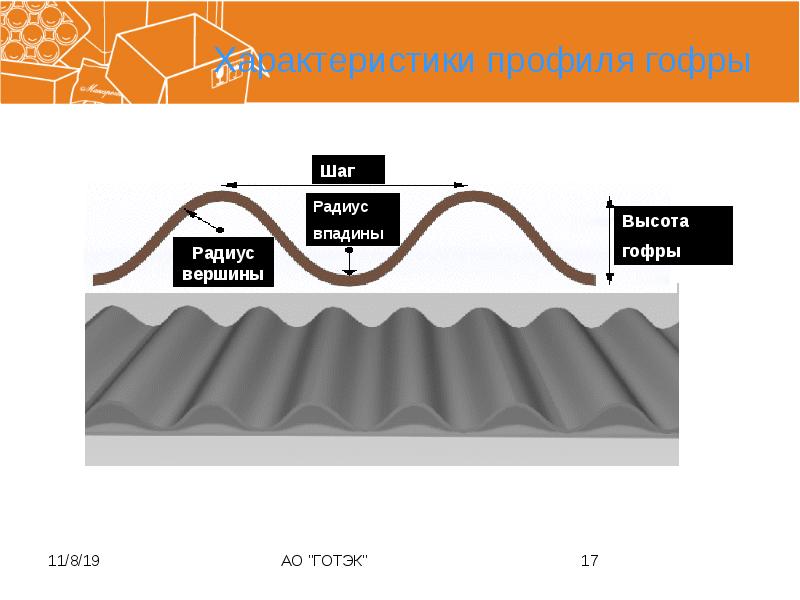

Характеристики профиля гофры

Слайд 18

Описание слайда:

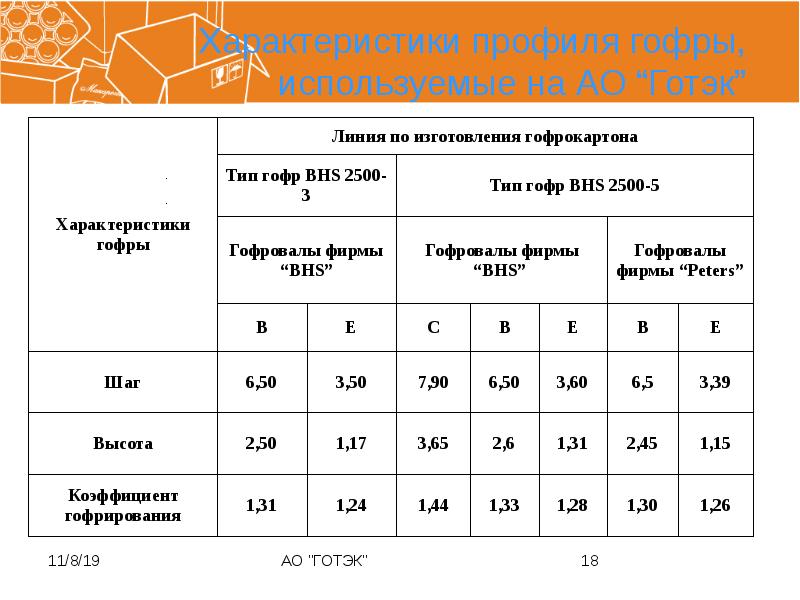

Характеристики профиля гофры, используемые на АО “Готэк”

Слайд 19

Описание слайда:

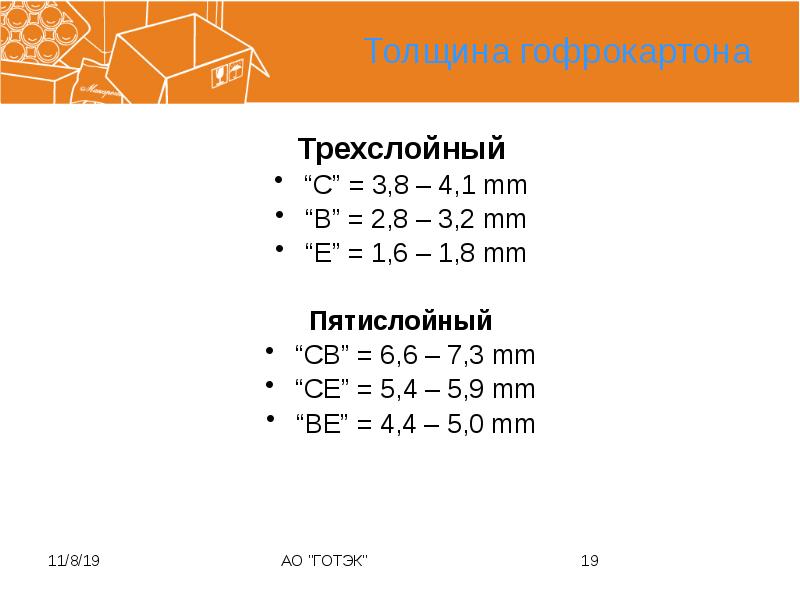

Толщина гофрокартона Трехслойный “C” = 3,8 – 4,1 mm “B” = 2,8 – 3,2 mm “Е” = 1,6 – 1,8 mm Пятислойный “CB” = 6,6 – 7,3 mm “CE” = 5,4 – 5,9 mm “BE” = 4,4 – 5,0 mm

Слайд 20

Описание слайда:

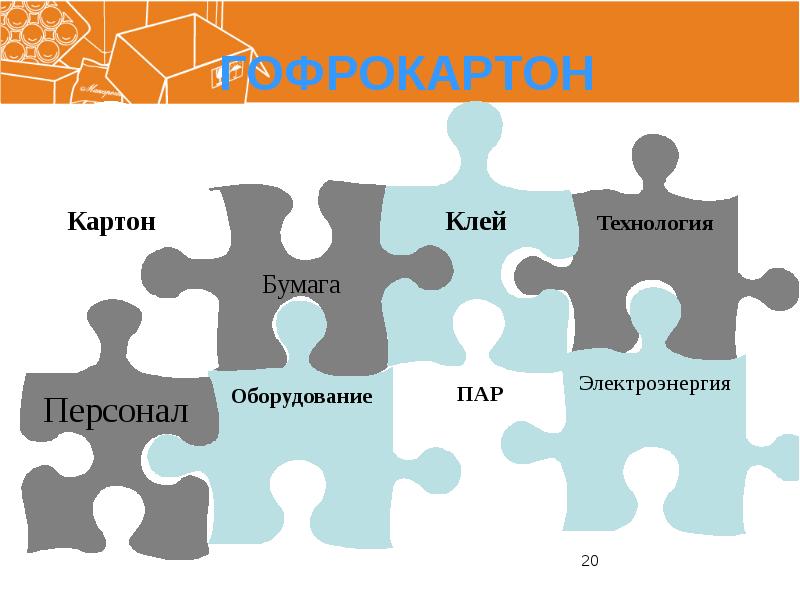

ГОФРОКАРТОН

Слайд 21

Описание слайда:

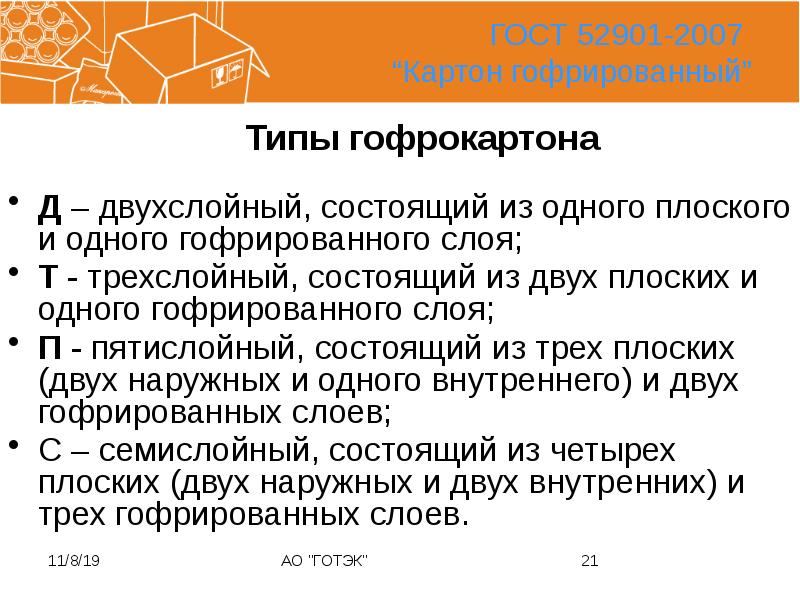

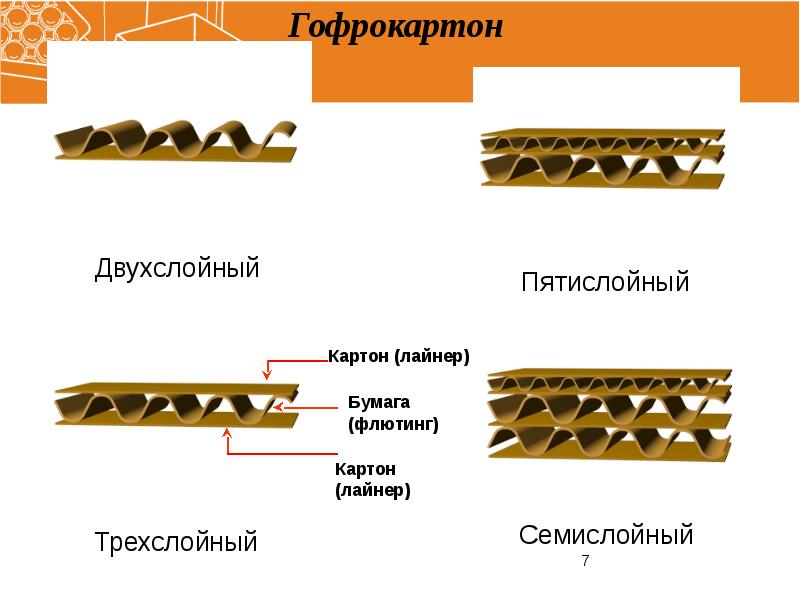

ГОСТ 52901-2007 “Картон гофрированный” Д – двухслойный, состоящий из одного плоского и одного гофрированного слоя; Т - трехслойный, состоящий из двух плоских и одного гофрированного слоя; П - пятислойный, состоящий из трех плоских (двух наружных и одного внутреннего) и двух гофрированных слоев; С – семислойный, состоящий из четырех плоских (двух наружных и двух внутренних) и трех гофрированных слоев.

Слайд 22

Описание слайда:

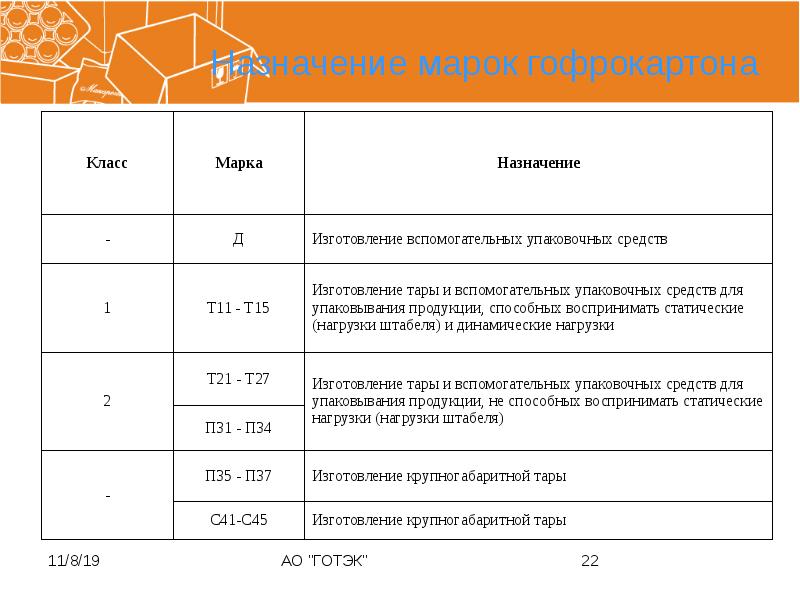

Назначение марок гофрокартона

Слайд 23

Описание слайда:

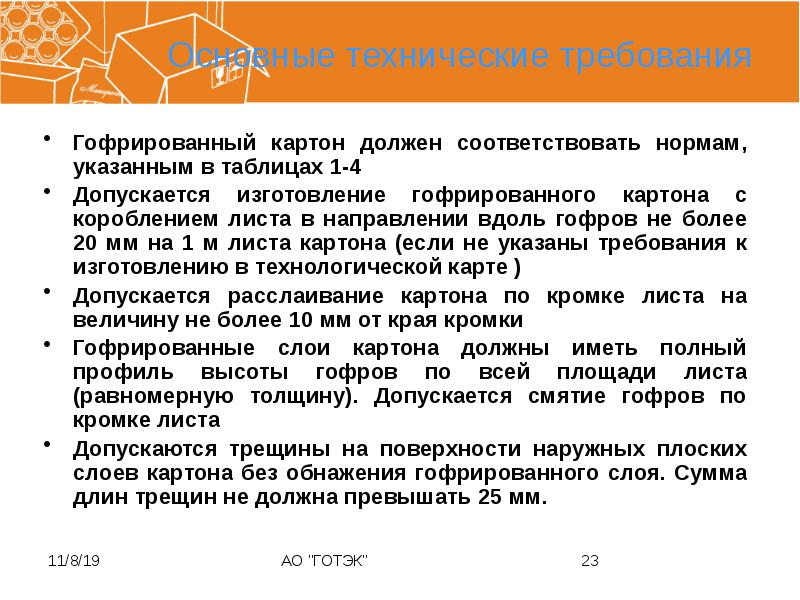

Основные технические требования Гофрированный картон должен соответствовать нормам, указанным в таблицах 1-4 Допускается изготовление гофрированного картона с короблением листа в направлении вдоль гофров не более 20 мм на 1 м листа картона (если не указаны требования к изготовлению в технологической карте ) Допускается расслаивание картона по кромке листа на величину не более 10 мм от края кромки Гофрированные слои картона должны иметь полный профиль высоты гофров по всей площади листа (равномерную толщину). Допускается смятие гофров по кромке листа Допускаются трещины на поверхности наружных плоских слоев картона без обнажения гофрированного слоя. Сумма длин трещин не должна превышать 25 мм.

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

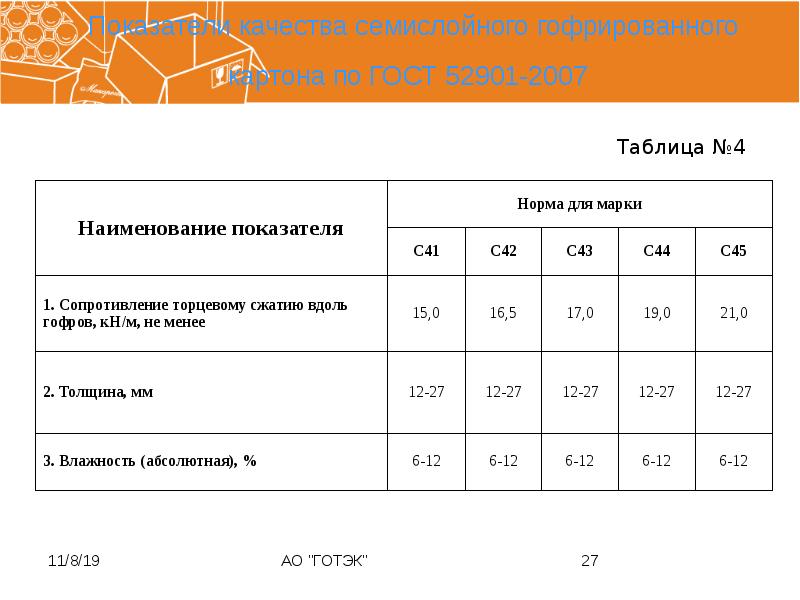

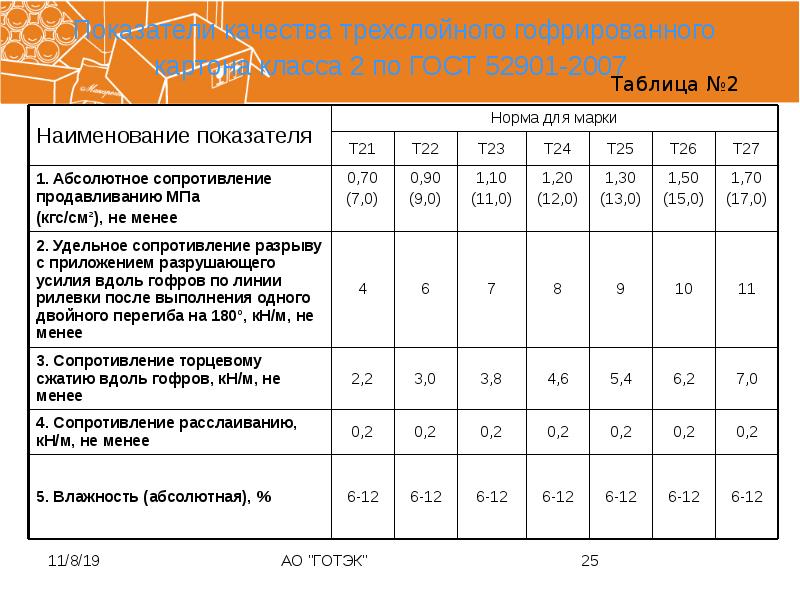

Показатели качества семислойного гофрированного картона по ГОСТ 52901-2007

Слайд 28

Описание слайда:

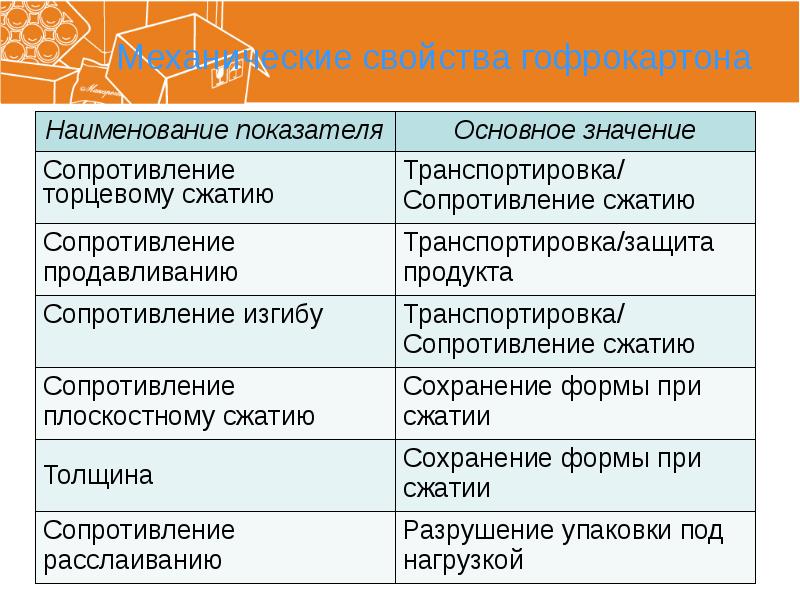

Механические свойства гофрокартона

Слайд 29

Описание слайда:

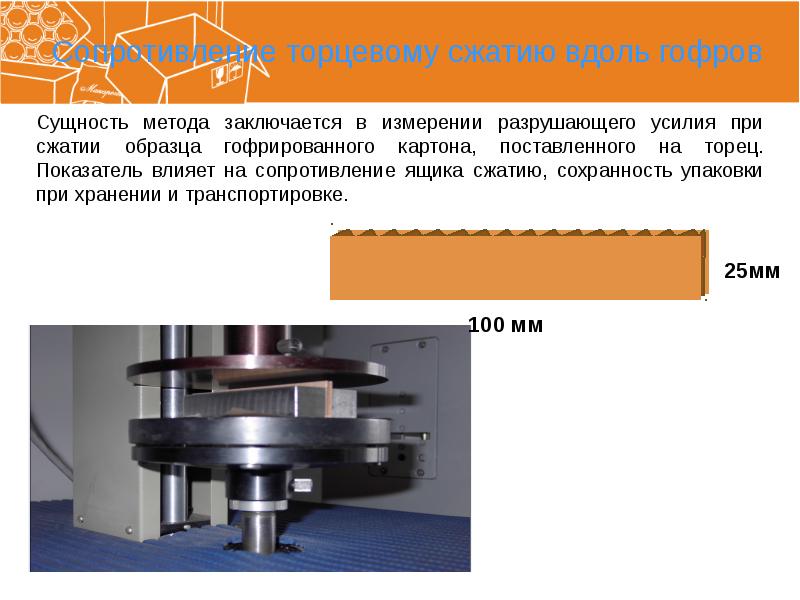

Сопротивление торцевому сжатию вдоль гофров

Слайд 30

Описание слайда:

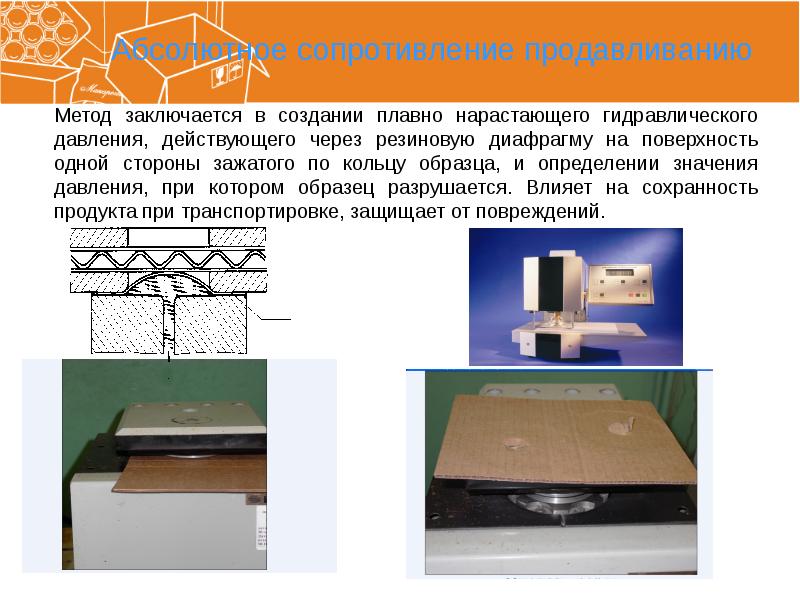

Абсолютное сопротивление продавливанию

Слайд 31

Описание слайда:

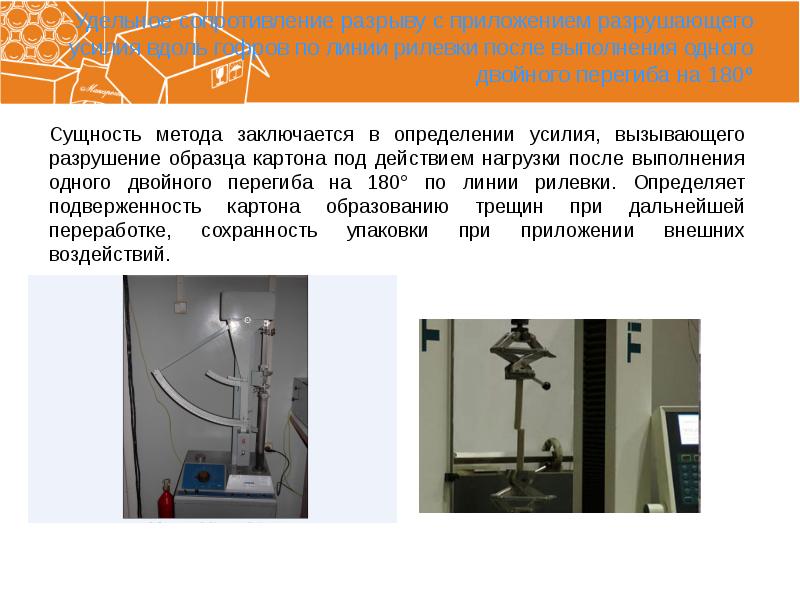

Удельное сопротивление разрыву с приложением разрушающего усилия вдоль гофров по линии рилевки после выполнения одного двойного перегиба на 180º

Слайд 32

Описание слайда:

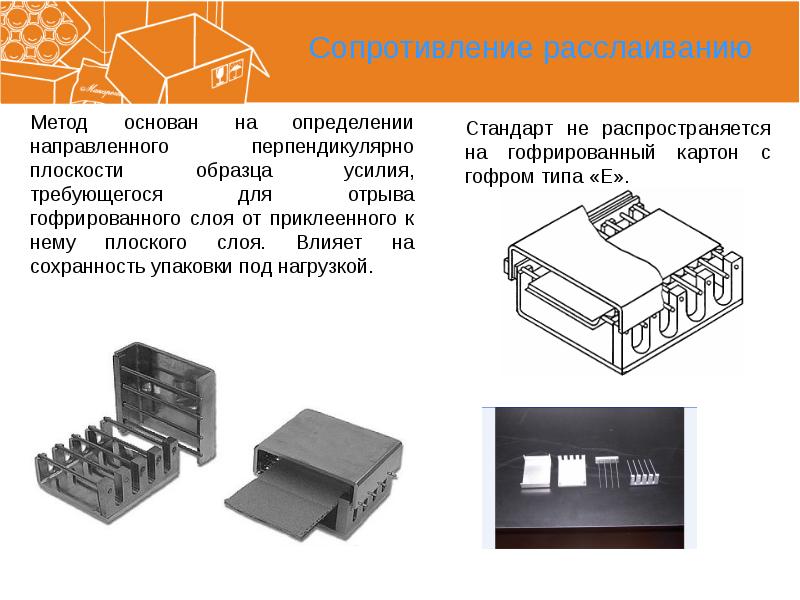

Сопротивление расслаиванию

Слайд 33

Описание слайда:

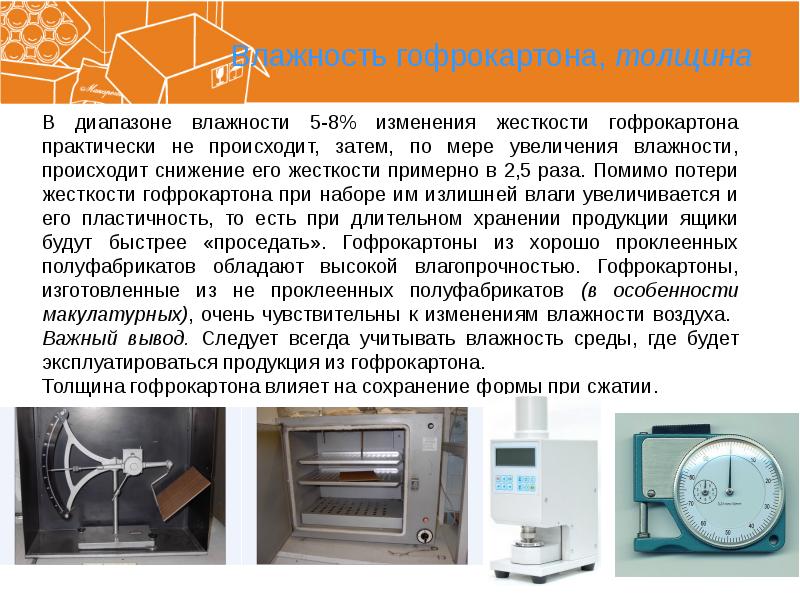

Влажность гофрокартона, толщина

Слайд 34

Описание слайда:

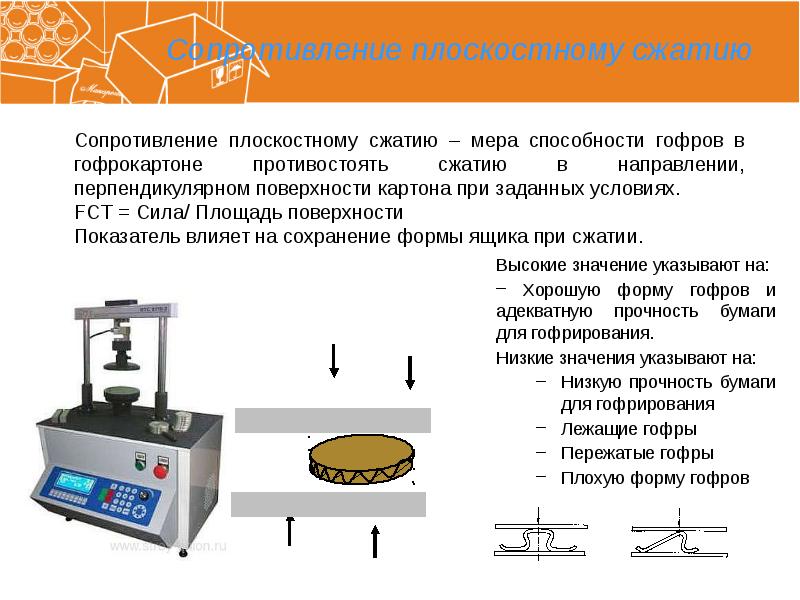

Сопротивление плоскостному сжатию

Слайд 35

Описание слайда:

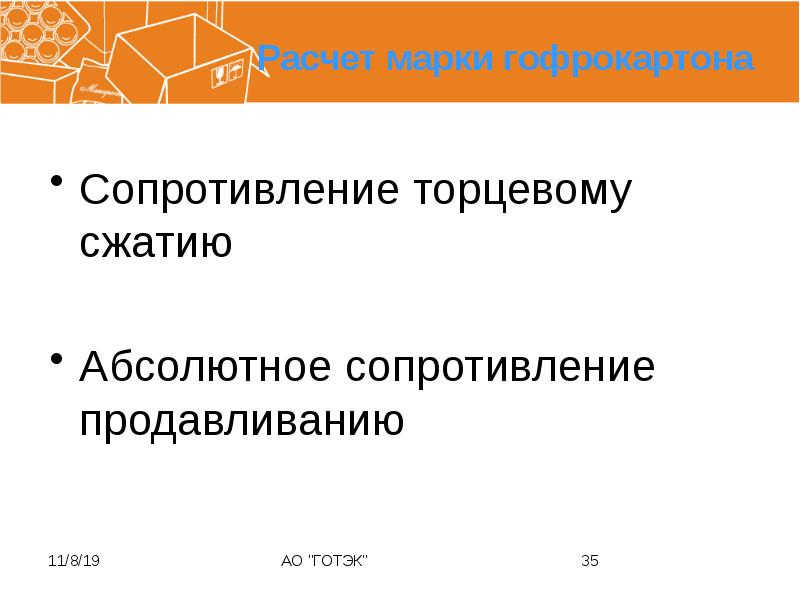

Расчет марки гофрокартона Сопротивление торцевому сжатию Абсолютное сопротивление продавливанию

Слайд 36

Описание слайда:

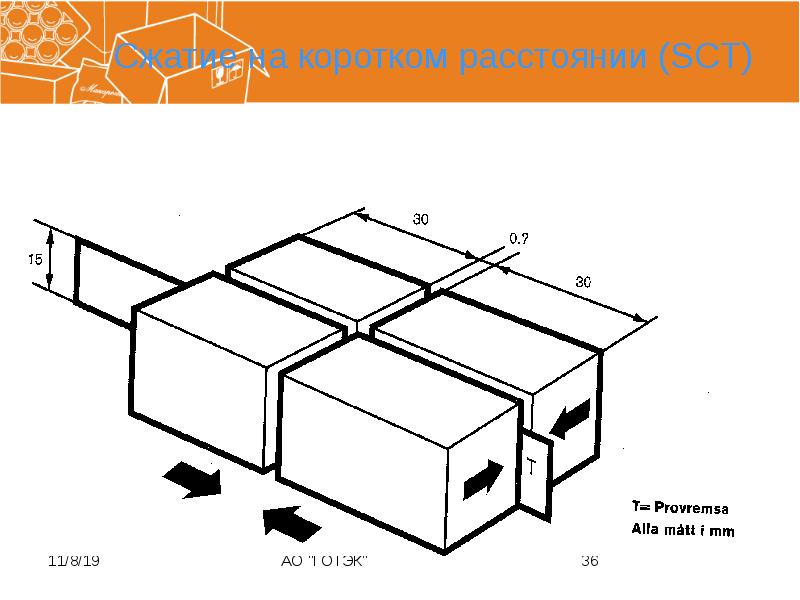

Сжатие на коротком расстоянии (SCT)

Слайд 37

Описание слайда:

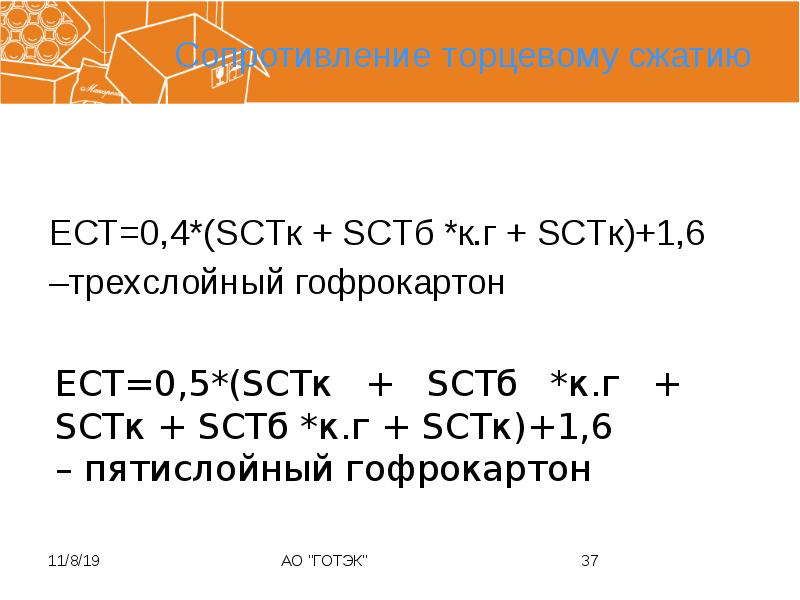

Сопротивление торцевому сжатию ЕСТ=0,4*(SCTк + SCTб *к.г + SCTк)+1,6 –трехслойный гофрокартон

Слайд 38

Описание слайда:

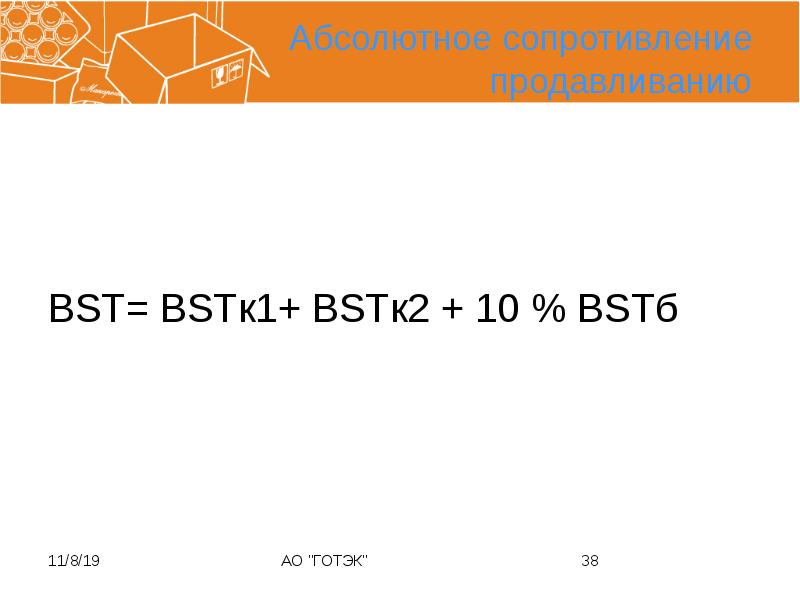

Абсолютное сопротивление продавливанию BST= BSTк1+ BSTк2 + 10 % BSTб

Слайд 39

Описание слайда:

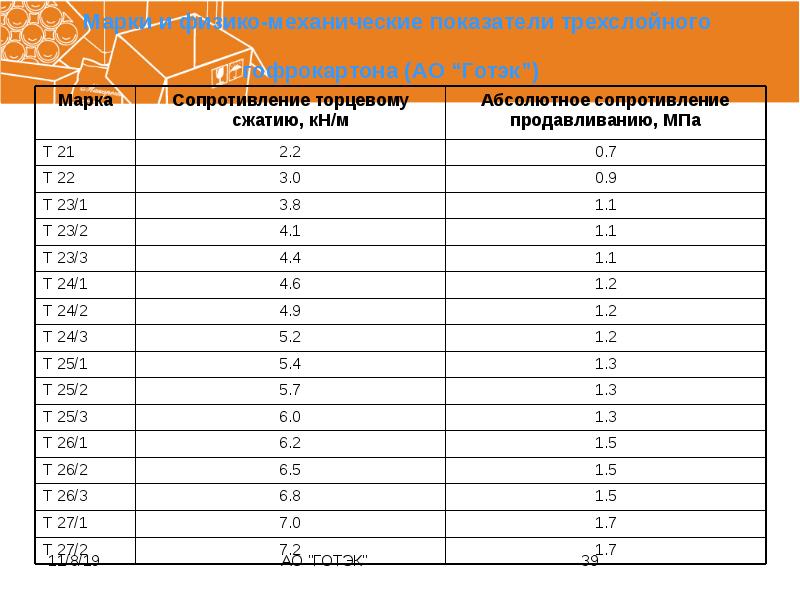

Марки и физико-механические показатели трехслойного гофрокартона (АО “Готэк”)

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

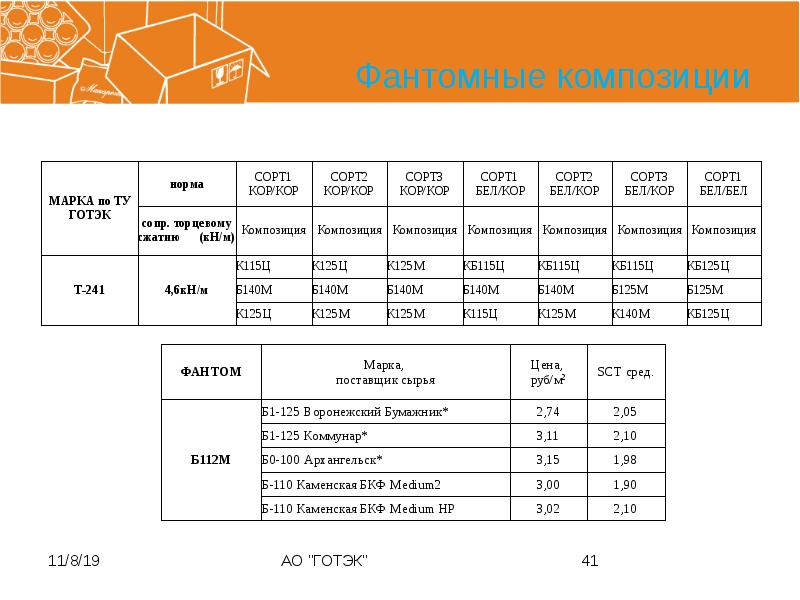

Фантомные композиции

Слайд 42

Описание слайда:

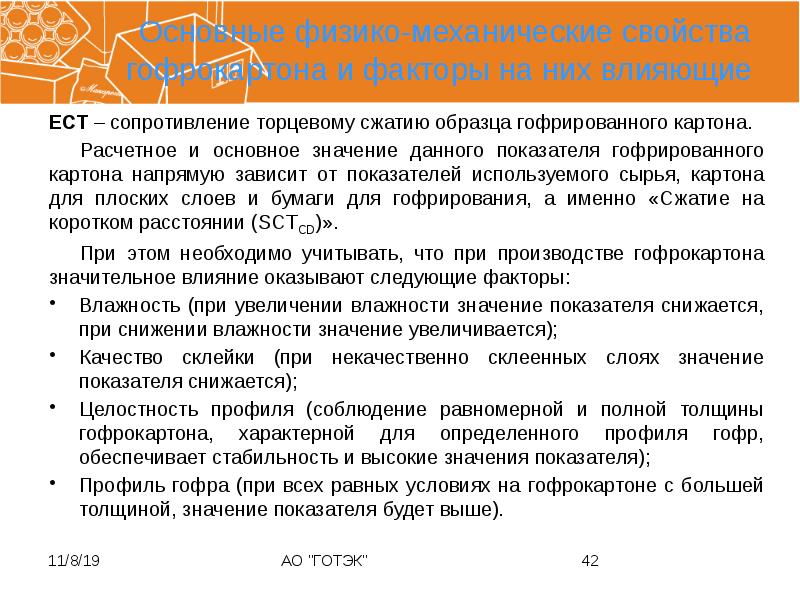

Основные физико-механические свойства гофрокартона и факторы на них влияющие ЕСТ – сопротивление торцевому сжатию образца гофрированного картона. Расчетное и основное значение данного показателя гофрированного картона напрямую зависит от показателей используемого сырья, картона для плоских слоев и бумаги для гофрирования, а именно «Сжатие на коротком расстоянии (SCTCD)». При этом необходимо учитывать, что при производстве гофрокартона значительное влияние оказывают следующие факторы: Влажность (при увеличении влажности значение показателя снижается, при снижении влажности значение увеличивается); Качество склейки (при некачественно склеенных слоях значение показателя снижается); Целостность профиля (соблюдение равномерной и полной толщины гофрокартона, характерной для определенного профиля гофр, обеспечивает стабильность и высокие значения показателя); Профиль гофра (при всех равных условиях на гофрокартоне с большей толщиной, значение показателя будет выше).

Слайд 43

Описание слайда:

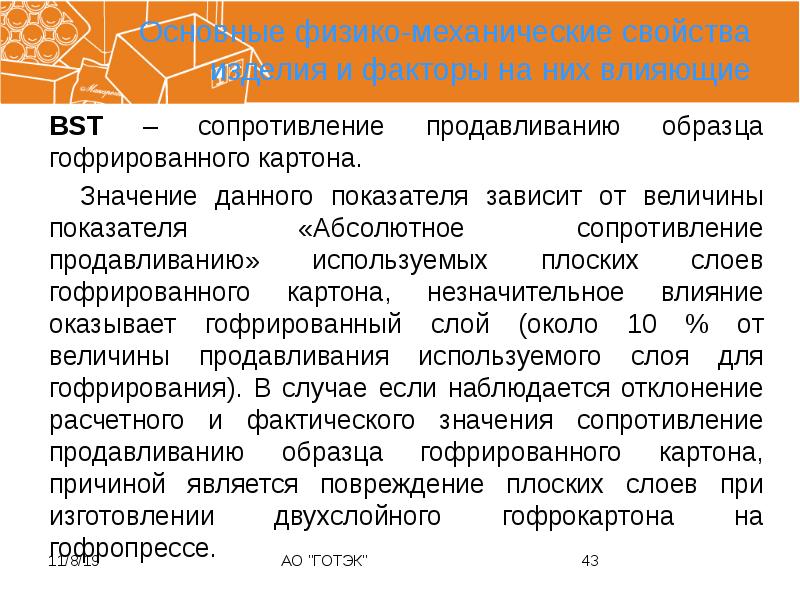

Основные физико-механические свойства изделия и факторы на них влияющие ВSТ – сопротивление продавливанию образца гофрированного картона. Значение данного показателя зависит от величины показателя «Абсолютное сопротивление продавливанию» используемых плоских слоев гофрированного картона, незначительное влияние оказывает гофрированный слой (около 10 % от величины продавливания используемого слоя для гофрирования). В случае если наблюдается отклонение расчетного и фактического значения сопротивление продавливанию образца гофрированного картона, причиной является повреждение плоских слоев при изготовлении двухслойного гофрокартона на гофропрессе.

Слайд 44

Описание слайда:

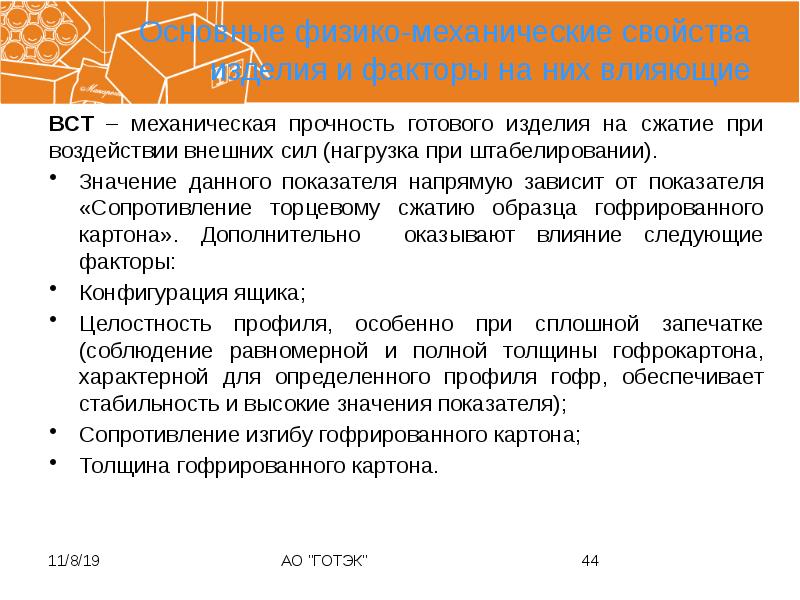

Основные физико-механические свойства изделия и факторы на них влияющие ВСТ – механическая прочность готового изделия на сжатие при воздействии внешних сил (нагрузка при штабелировании). Значение данного показателя напрямую зависит от показателя «Сопротивление торцевому сжатию образца гофрированного картона». Дополнительно оказывают влияние следующие факторы: Конфигурация ящика; Целостность профиля, особенно при сплошной запечатке (соблюдение равномерной и полной толщины гофрокартона, характерной для определенного профиля гофр, обеспечивает стабильность и высокие значения показателя); Сопротивление изгибу гофрированного картона; Толщина гофрированного картона.

Слайд 45

Описание слайда:

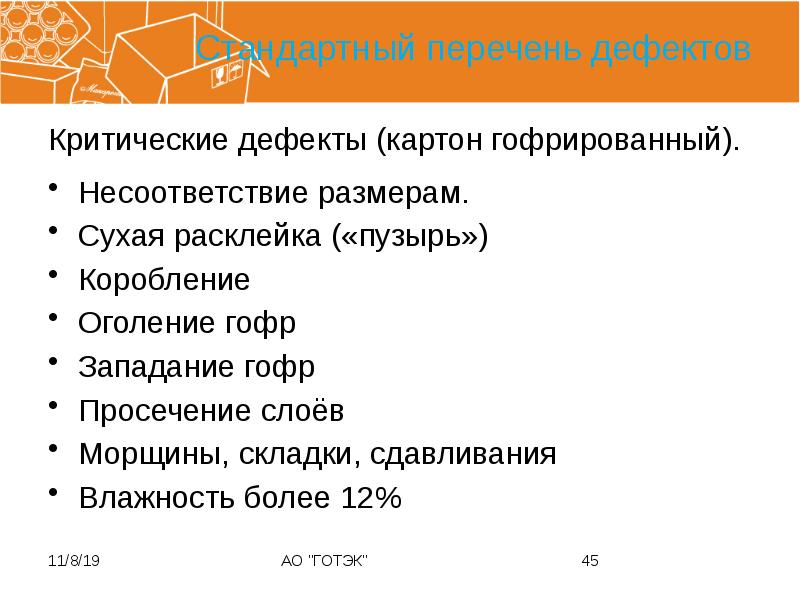

Стандартный перечень дефектов Несоответствие размерам. Сухая расклейка («пузырь») Коробление Оголение гофр Западание гофр Просечение слоёв Морщины, складки, сдавливания Влажность более 12%

Слайд 46

Описание слайда:

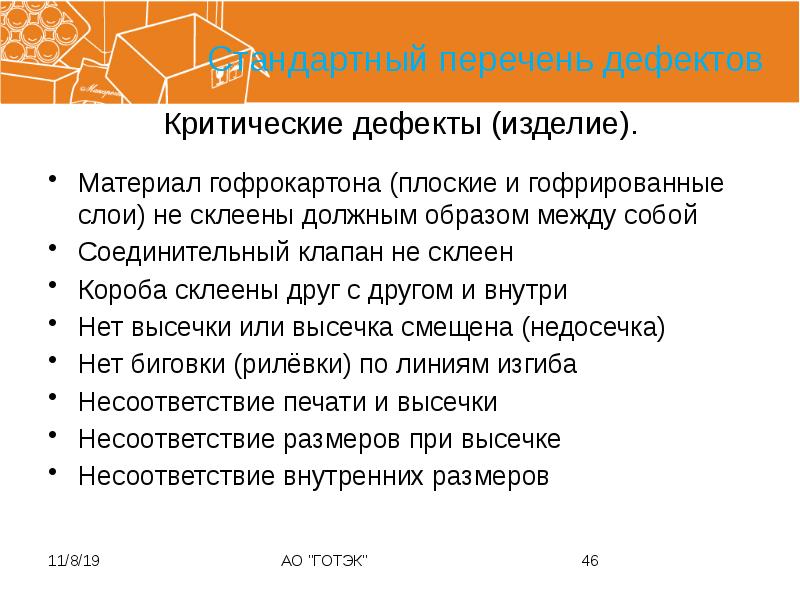

Стандартный перечень дефектов Материал гофрокартона (плоские и гофрированные слои) не склеены должным образом между собой Соединительный клапан не склеен Короба склеены друг с другом и внутри Нет высечки или высечка смещена (недосечка) Нет биговки (рилёвки) по линиям изгиба Несоответствие печати и высечки Несоответствие размеров при высечке Несоответствие внутренних размеров

Слайд 47

Описание слайда:

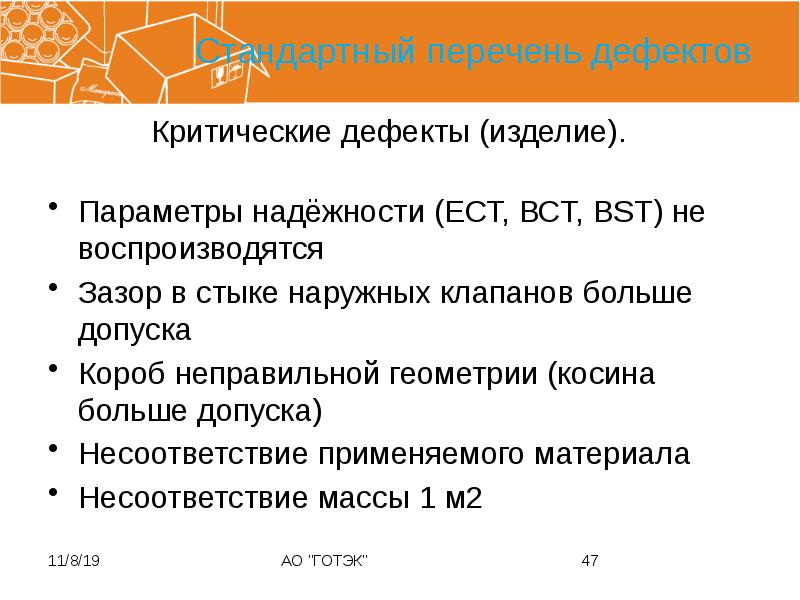

Стандартный перечень дефектов Параметры надёжности (ЕСТ, ВСТ, ВSТ) не воспроизводятся Зазор в стыке наружных клапанов больше допуска Короб неправильной геометрии (косина больше допуска) Несоответствие применяемого материала Несоответствие массы 1 м2
