Слайд 1

Описание слайда:

MES-системы

Слайд 2

Описание слайда:

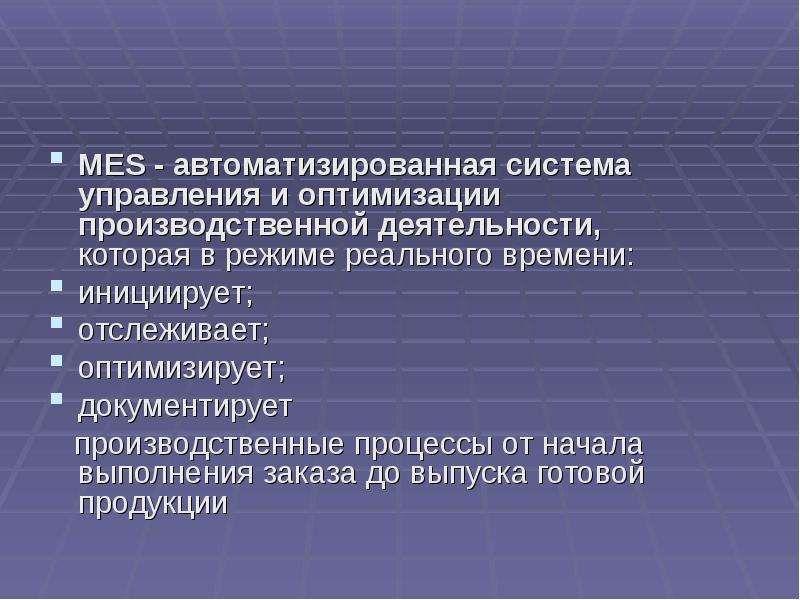

MES - автоматизированная система управления и оптимизации производственной деятельности, которая в режиме реального времени: инициирует; отслеживает; оптимизирует; документирует производственные процессы от начала выполнения заказа до выпуска готовой продукции

Слайд 3

Описание слайда:

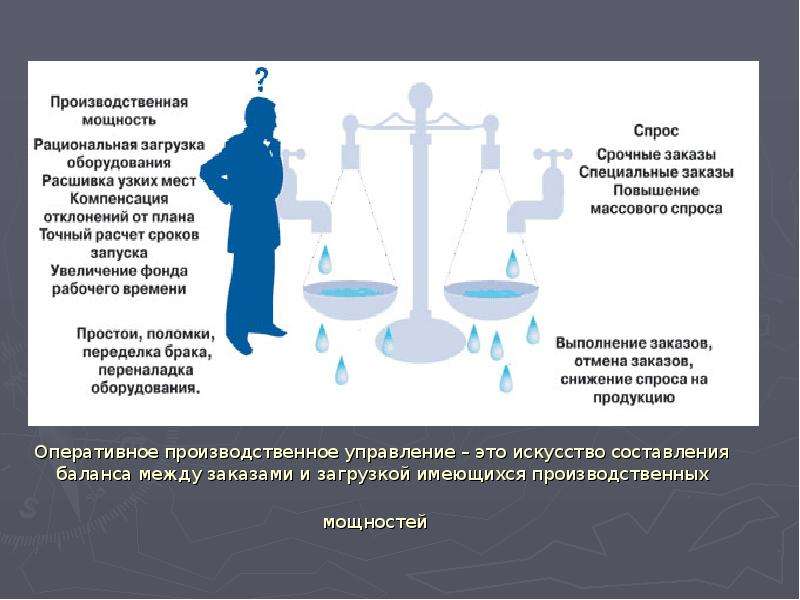

Оперативное производственное управление – это искусство составления баланса между заказами и загрузкой имеющихся производственных мощностей

Слайд 4

Описание слайда:

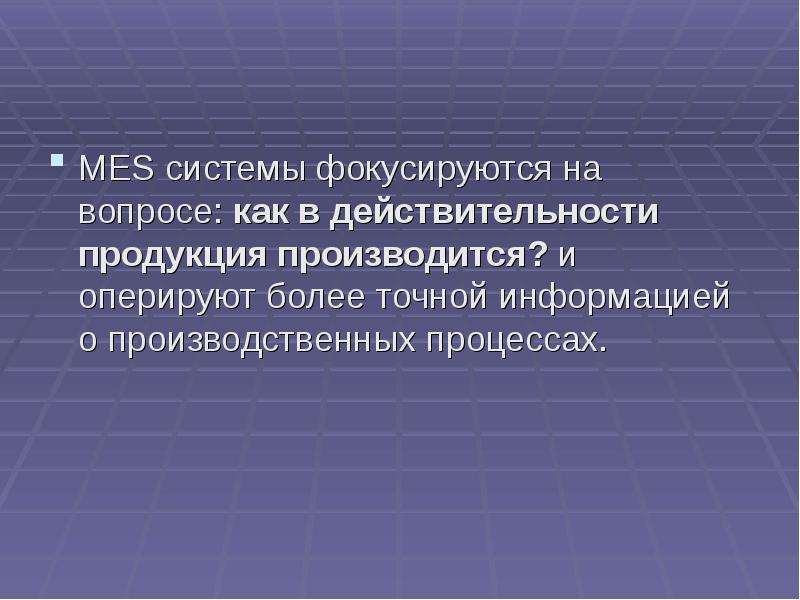

MES системы фокусируются на вопросе: как в действительности продукция производится? и оперируют более точной информацией о производственных процессах.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

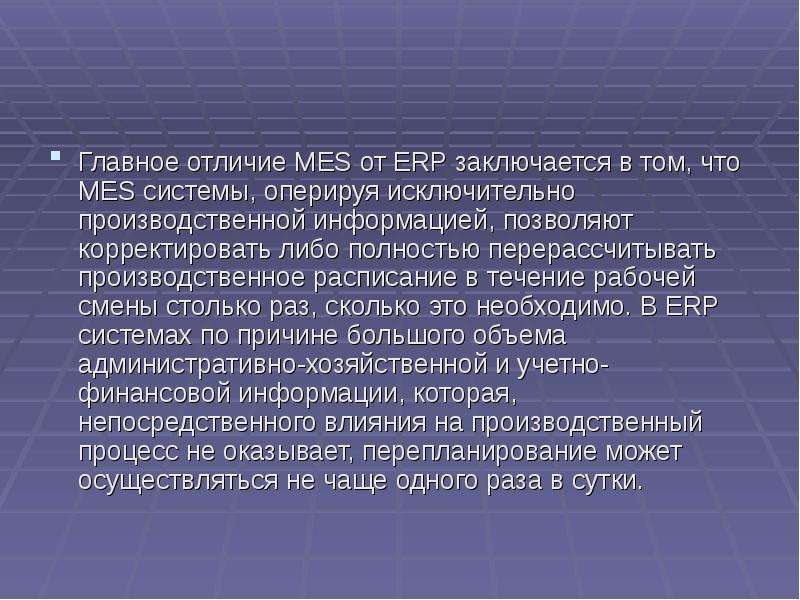

Главное отличие MES от ERP заключается в том, что MES системы, оперируя исключительно производственной информацией, позволяют корректировать либо полностью перерассчитывать производственное расписание в течение рабочей смены столько раз, сколько это необходимо. В ERP системах по причине большого объема административно-хозяйственной и учетно-финансовой информации, которая, непосредственного влияния на производственный процесс не оказывает, перепланирование может осуществляться не чаще одного раза в сутки.

Слайд 7

Описание слайда:

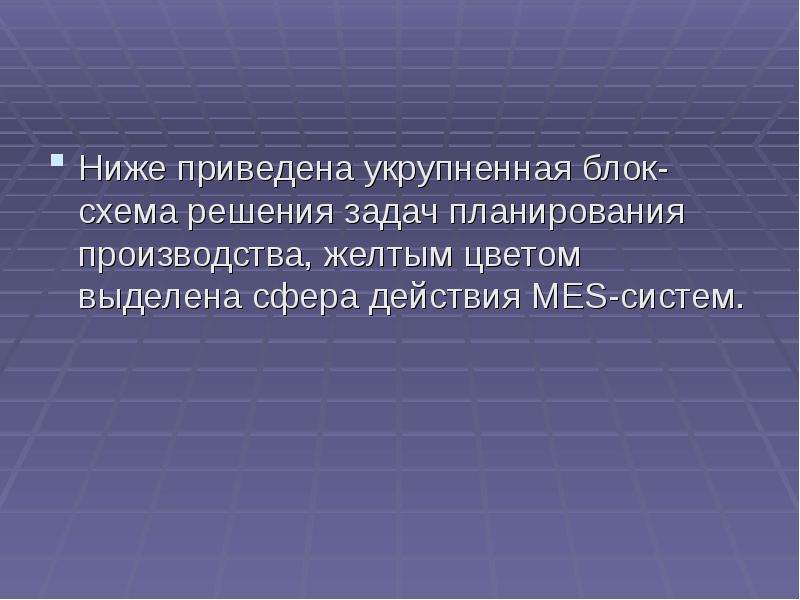

Ниже приведена укрупненная блок-схема решения задач планирования производства, желтым цветом выделена сфера действия MES-систем.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

ядро интеграции предприятия

Слайд 10

Описание слайда:

Функции, выполняемые MES-системами, могут быть интегрированы с другими системами управления предприятием, такими как Планирование Цепочек Поставок (SCM), Продажи и Управления сервисом (SSM), Планирования Ресурсов Предприятия (ERP), Автоматизированные системы управления технологическими процессами (АСУТП), что обеспечит своевременное и всеобъемлющее наблюдение за критическими производственными процессами.

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

функции MES-систем

Слайд 13

Описание слайда:

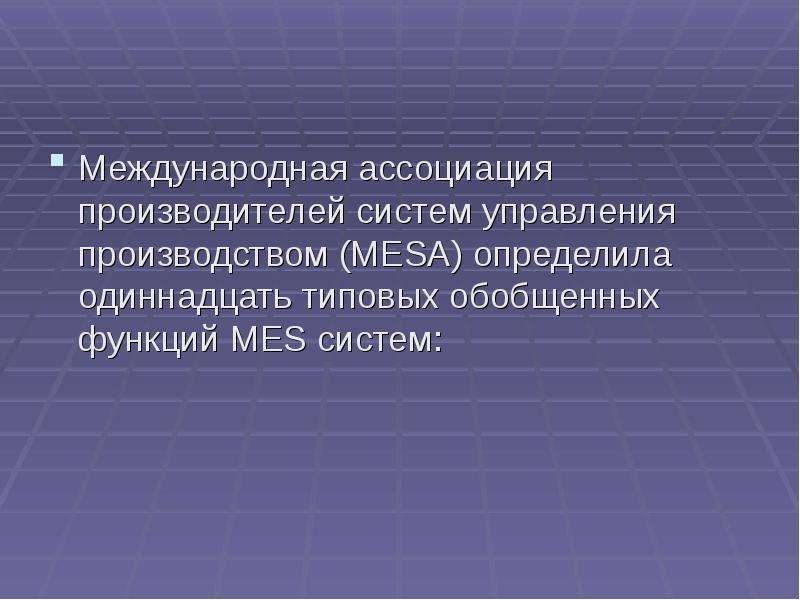

Международная ассоциация производителей систем управления производством (MESA) определила одиннадцать типовых обобщенных функций MES систем:

Слайд 14

Описание слайда:

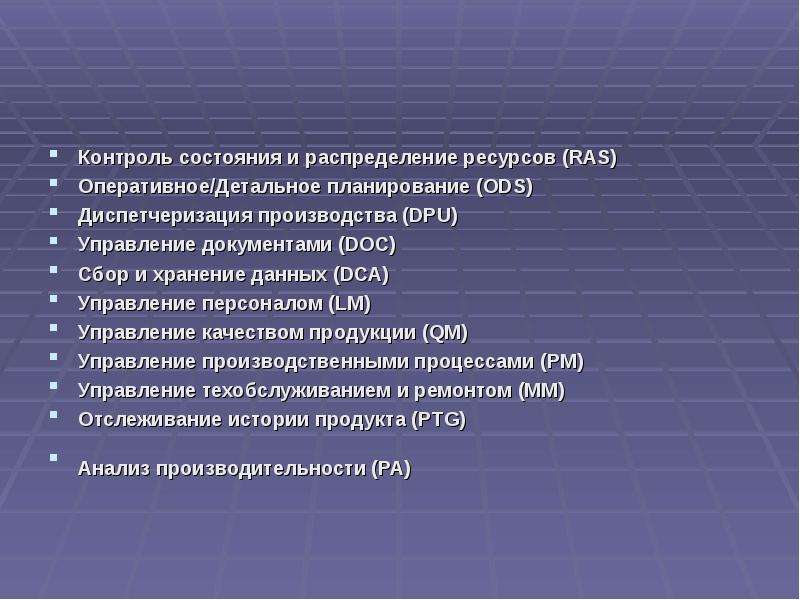

Контроль состояния и распределение ресурсов (RAS) Оперативное/Детальное планирование (ODS) Диспетчеризация производства (DPU) Управление документами (DOC) Сбор и хранение данных (DCA) Управление персоналом (LM) Управление качеством продукции (QM) Управление производственными процессами (PM) Управление техобслуживанием и ремонтом (MM) Отслеживание истории продукта (PTG) Анализ производительности (PA)

Слайд 15

Описание слайда:

экономическое обоснование

Слайд 16

Описание слайда:

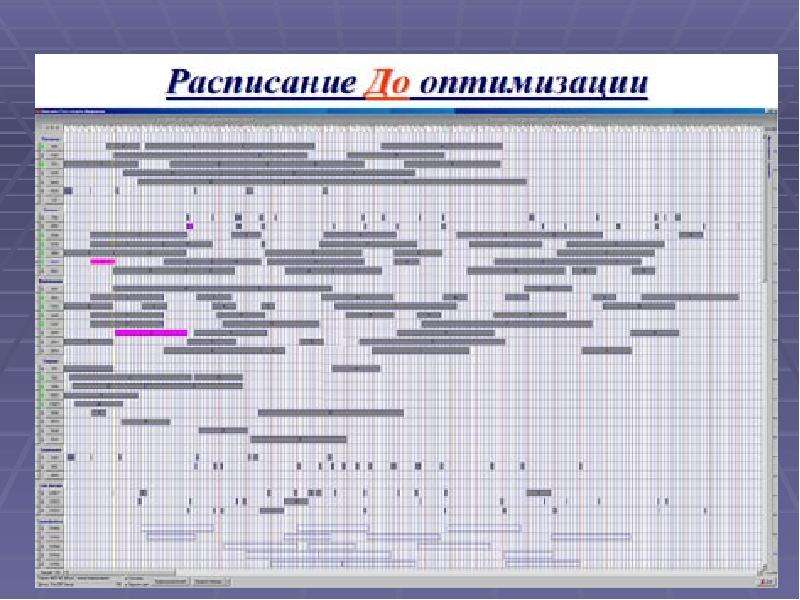

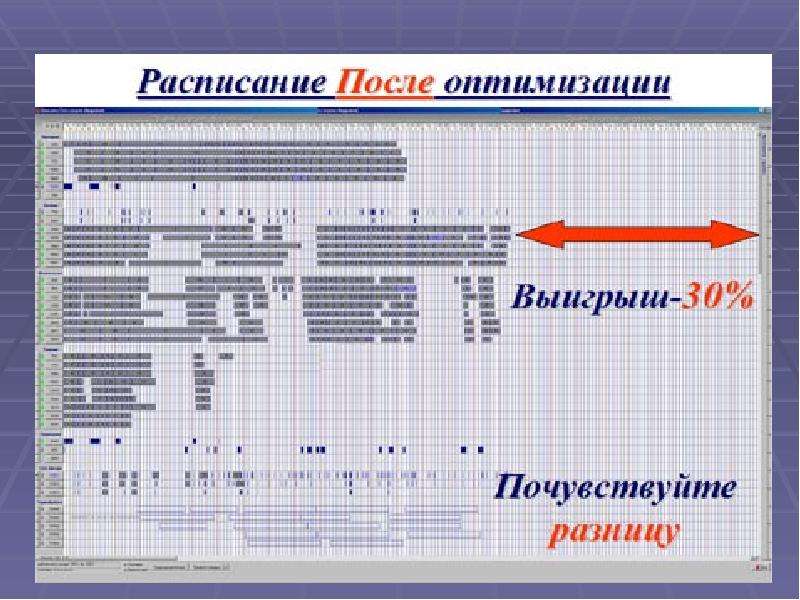

На рисунках диаграмма Ганта: по оси "У" состав технологическогооборудования цеха, по "X" месячный фонд рабочего времени оборудования. Каждая отдельная линия напротив номера станка - это технологическая операция, которая будет на нем выполняться. Длина полосы пропорциональна времени выполнения операции. Итак, на рисунках реальное месячное производственное расписание для действующего завода до оптимизации его в системе Фобос и после. Станочная структура, совокупность заказов, технологические маршруты и длительность выполнения операций - реальные.

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

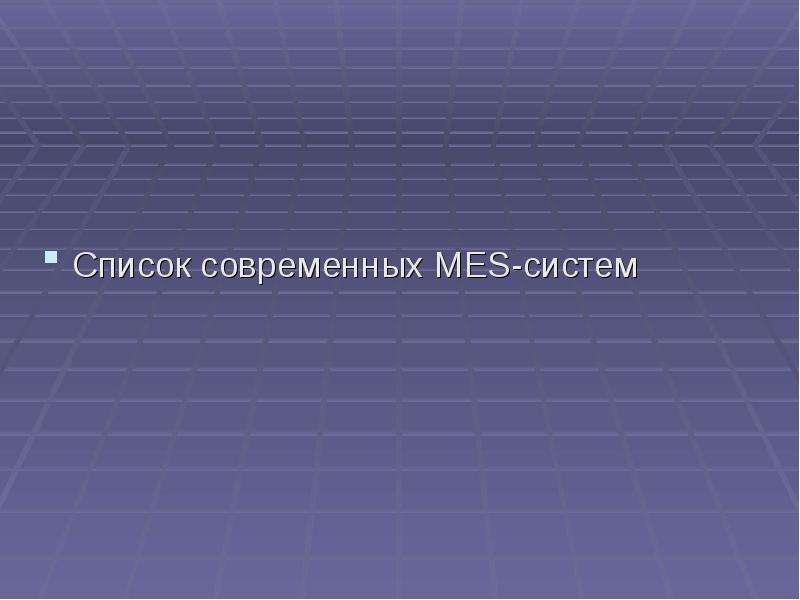

Список современных MES-систем

Слайд 20

Описание слайда:

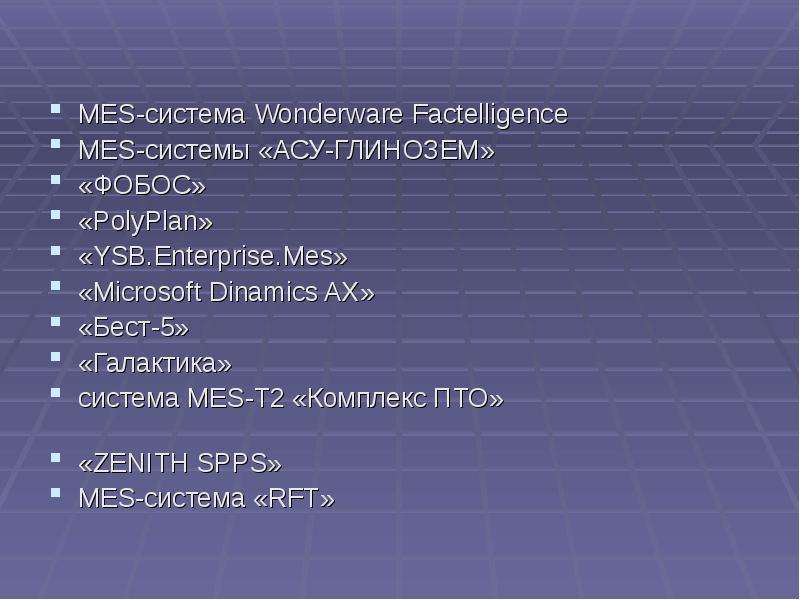

MES-система Wonderware Factelligence MES-системы «АСУ-ГЛИНОЗЕМ» «ФОБОС» «PolyPlan» «YSB.Enterprise.Mes» «Microsoft Dinamics AX» «Бест-5» «Галактика» система MES-T2 «Комплекс ПТО» «ZENITH SPPS» MES-система «RFT»

Слайд 21

Описание слайда:

Рассмотрим систему ZENITH SPPS 1.7

Слайд 22

Описание слайда:

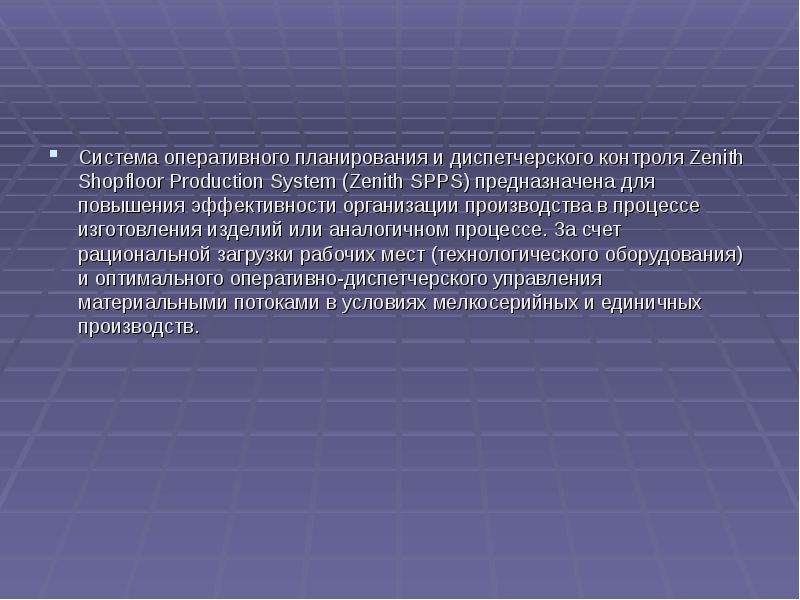

Система оперативного планирования и диспетчерского контроля Zenith Shopfloor Production System (Zenith SPPS) предназначена для повышения эффективности организации производства в процессе изготовления изделий или аналогичном процессе. За счет рациональной загрузки рабочих мест (технологического оборудования) и оптимального оперативно-диспетчерского управления материальными потоками в условиях мелкосерийных и единичных производств.

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

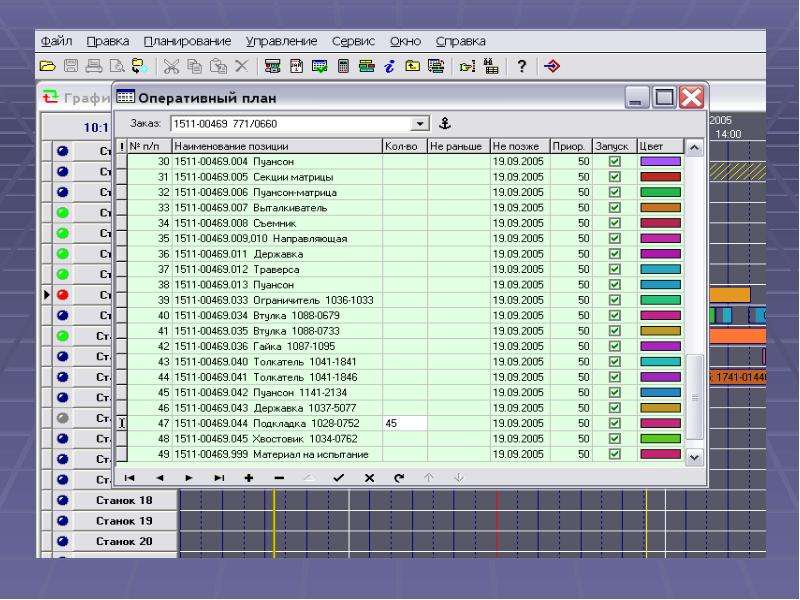

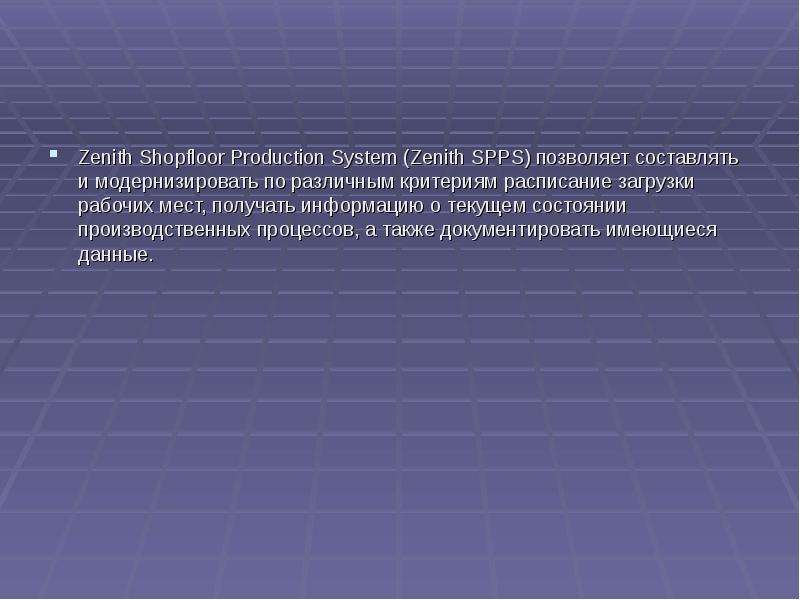

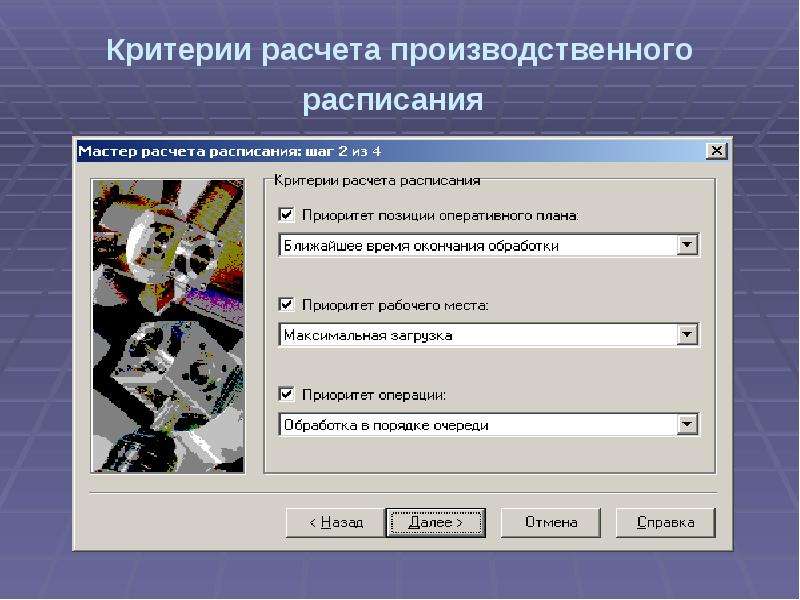

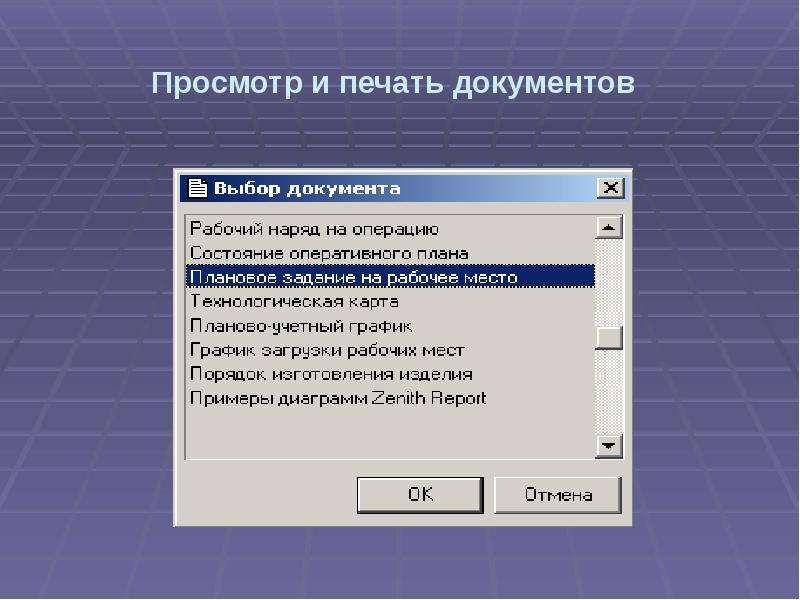

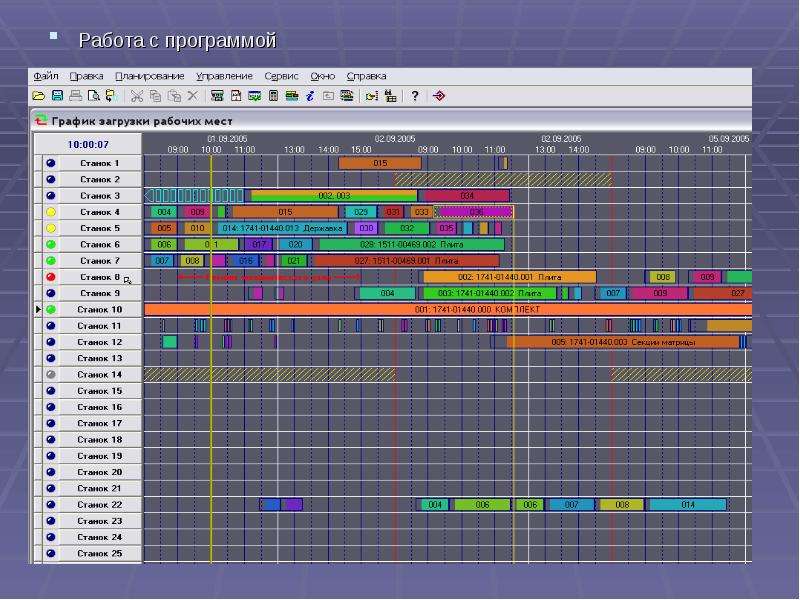

Zenith Shopfloor Production System (Zenith SPPS) позволяет составлять и модернизировать по различным критериям расписание загрузки рабочих мест, получать информацию о текущем состоянии производственных процессов, а также документировать имеющиеся данные.
