Вы можете ознакомиться и скачать презентацию на тему Yapilarda isi-nem ve su yalitimi. Доклад-сообщение содержит 85 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

YAPILARDA ISI-NEM VE SU YALITIMI

Слайд 2

Описание слайда:

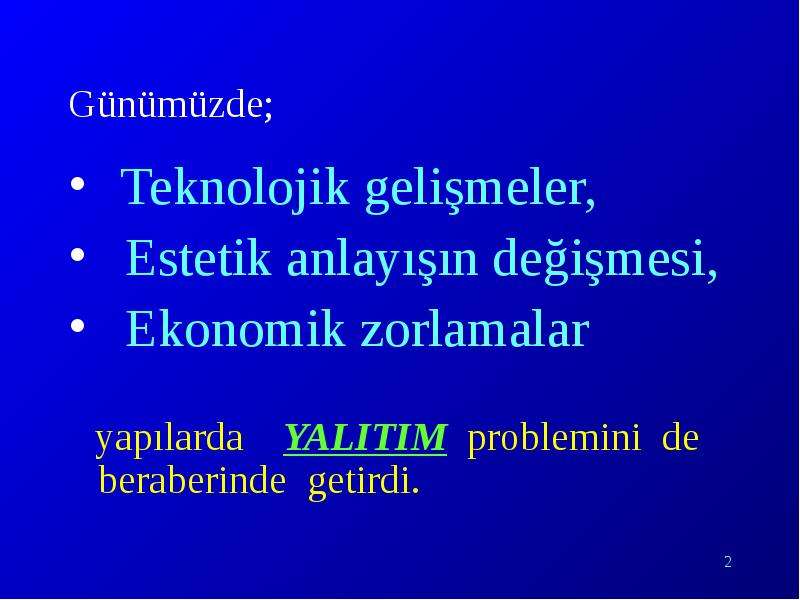

Günümüzde; Teknolojik gelişmeler, Estetik anlayışın değişmesi, Ekonomik zorlamalar yapılarda YALITIM problemini de beraberinde getirdi.

Слайд 3

Описание слайда:

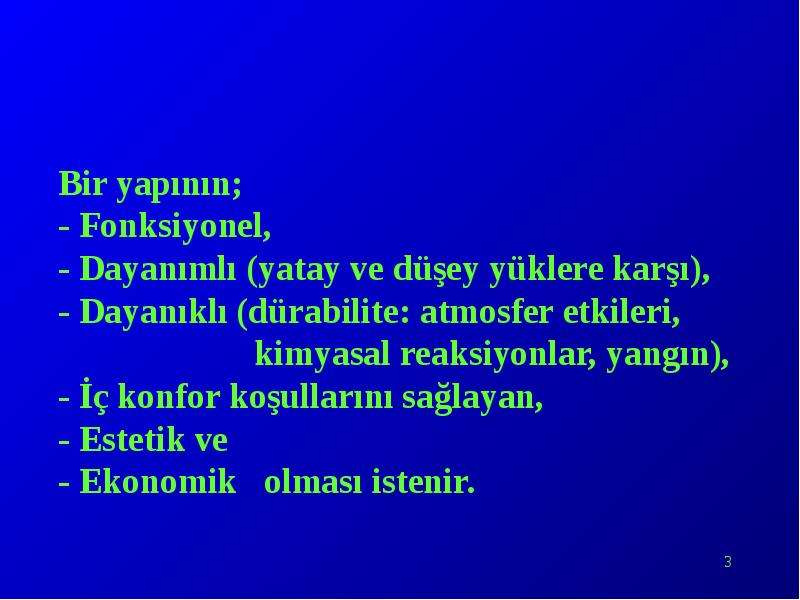

Bir yapının; - Fonksiyonel, - Dayanımlı (yatay ve düşey yüklere karşı), - Dayanıklı (dürabilite: atmosfer etkileri, kimyasal reaksiyonlar, yangın), - İç konfor koşullarını sağlayan, - Estetik ve - Ekonomik olması istenir.

Слайд 4

Описание слайда:

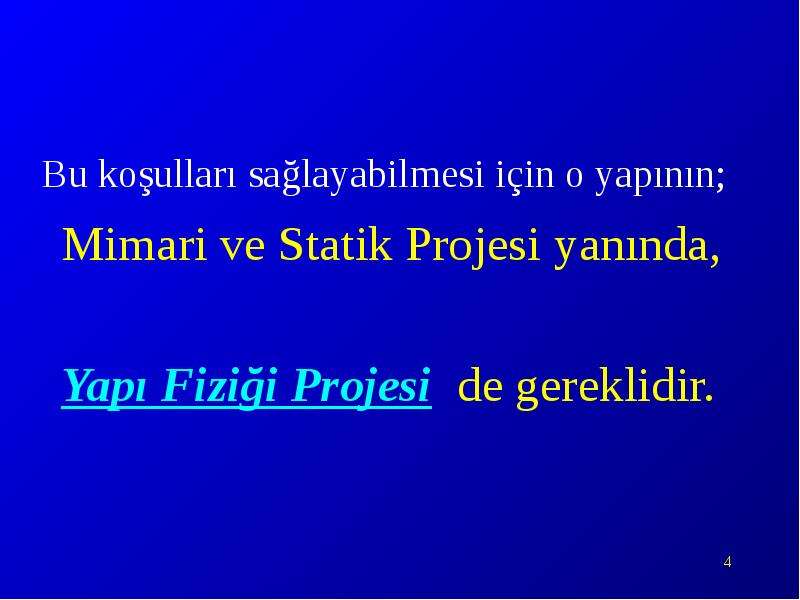

Bu koşulları sağlayabilmesi için o yapının; Mimari ve Statik Projesi yanında, Yapı Fiziği Projesi de gereklidir.

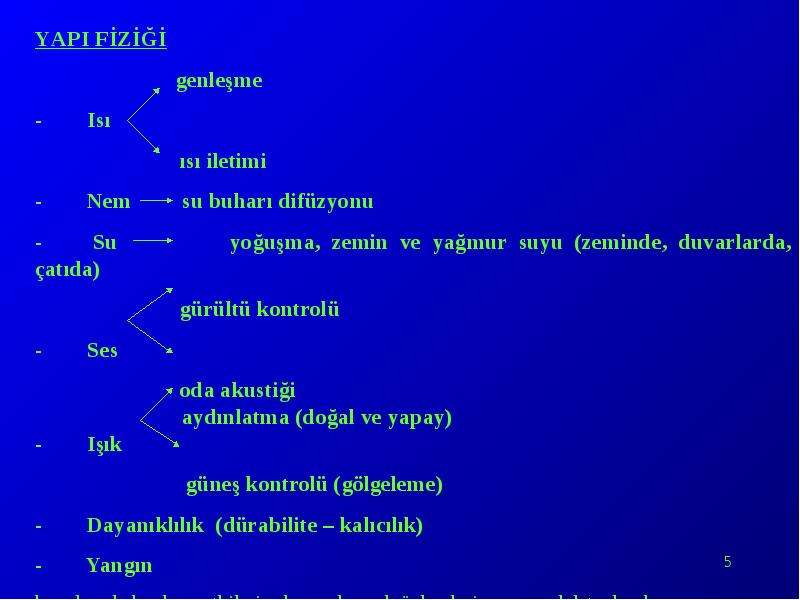

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

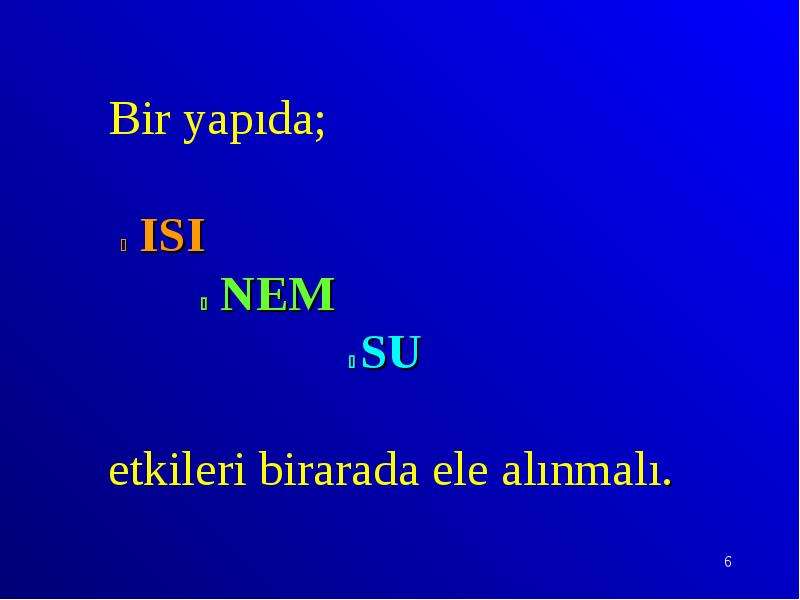

Bir yapıda;  ISI  NEM  SU etkileri birarada ele alınmalı.

Слайд 7

Описание слайда:

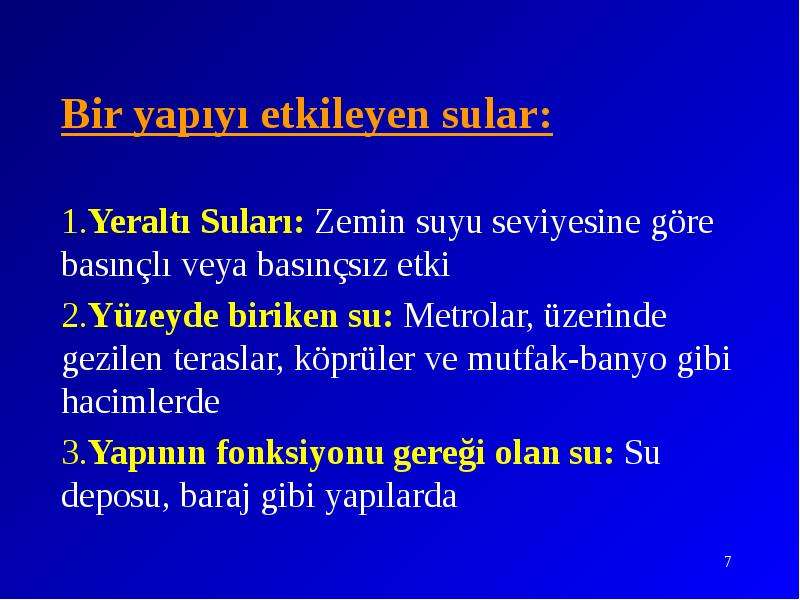

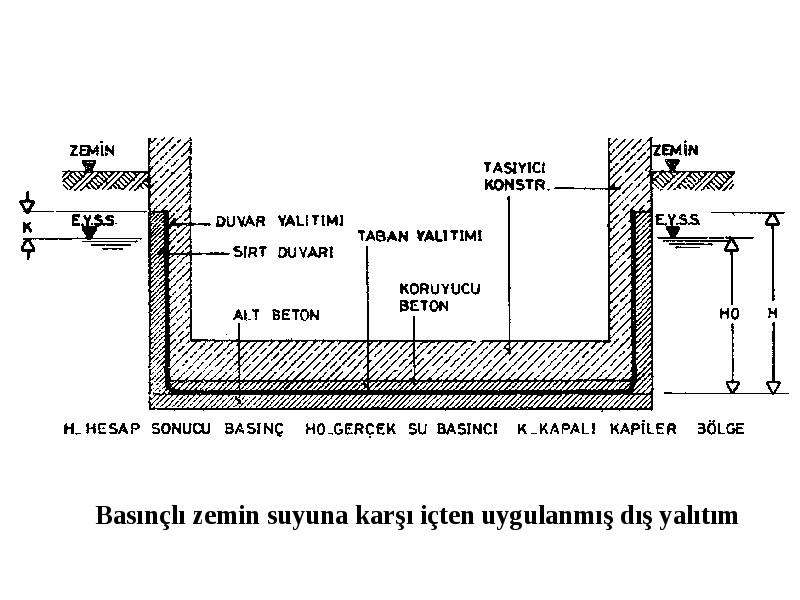

Bir yapıyı etkileyen sular: 1.Yeraltı Suları: Zemin suyu seviyesine göre basınçlı veya basınçsız etki 2.Yüzeyde biriken su: Metrolar, üzerinde gezilen teraslar, köprüler ve mutfak-banyo gibi hacimlerde 3.Yapının fonksiyonu gereği olan su: Su deposu, baraj gibi yapılarda

Слайд 8

Описание слайда:

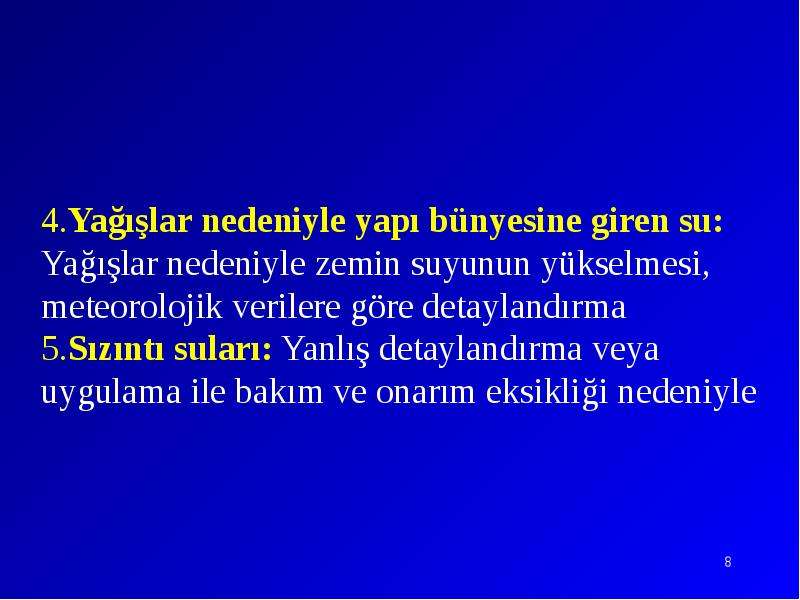

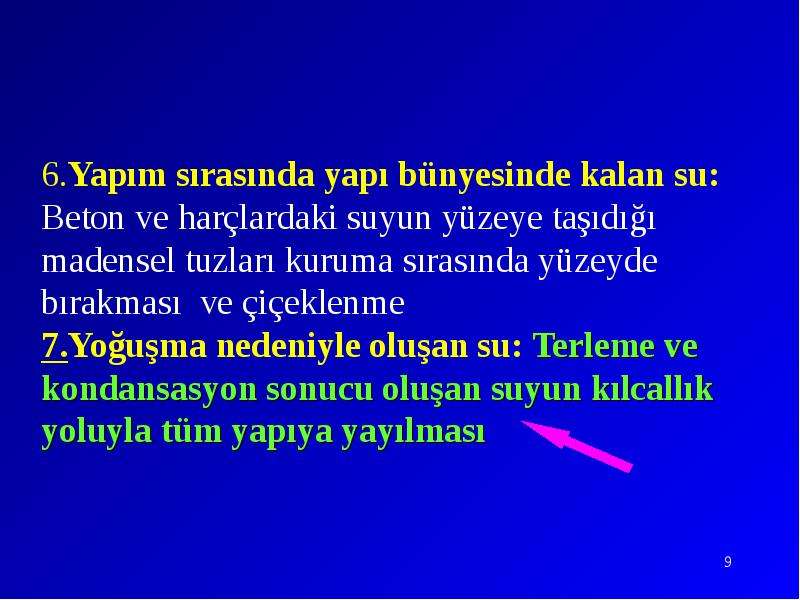

Слайд 9

Описание слайда:

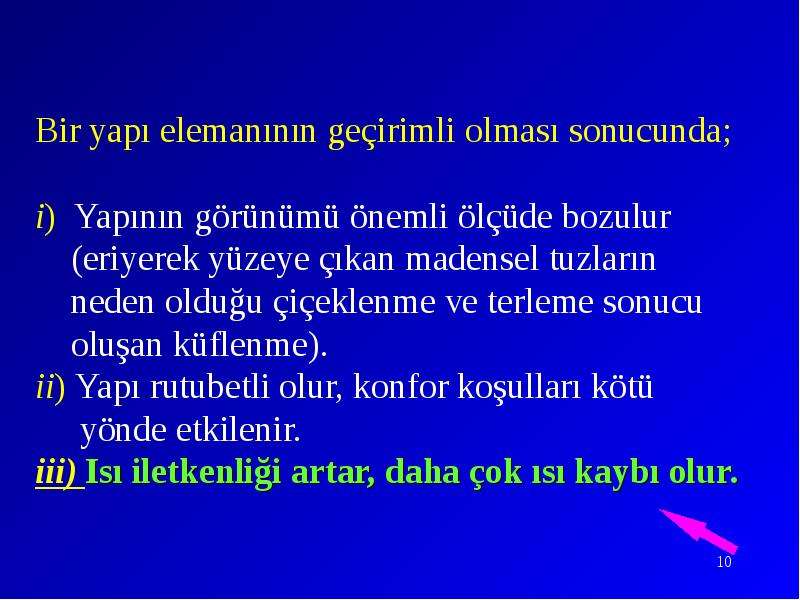

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

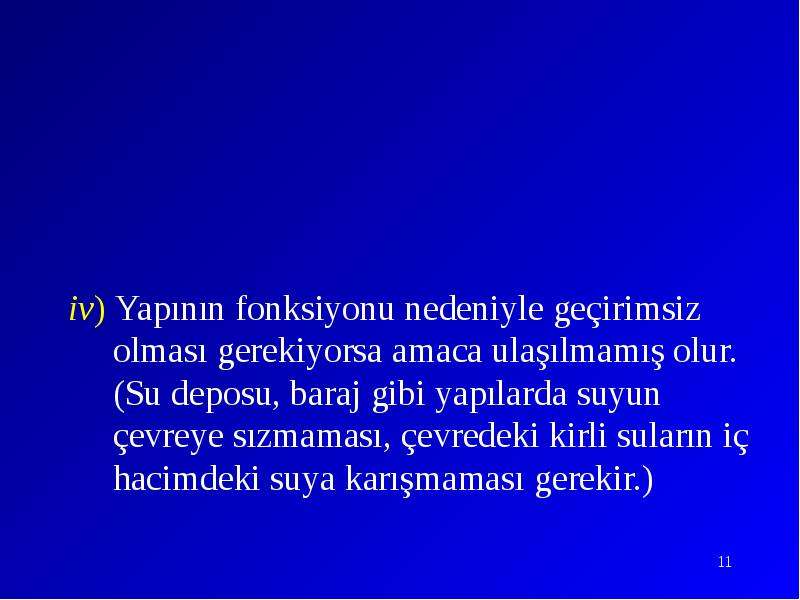

iv) Yapının fonksiyonu nedeniyle geçirimsiz olması gerekiyorsa amaca ulaşılmamış olur. (Su deposu, baraj gibi yapılarda suyun çevreye sızmaması, çevredeki kirli suların iç hacimdeki suya karışmaması gerekir.)

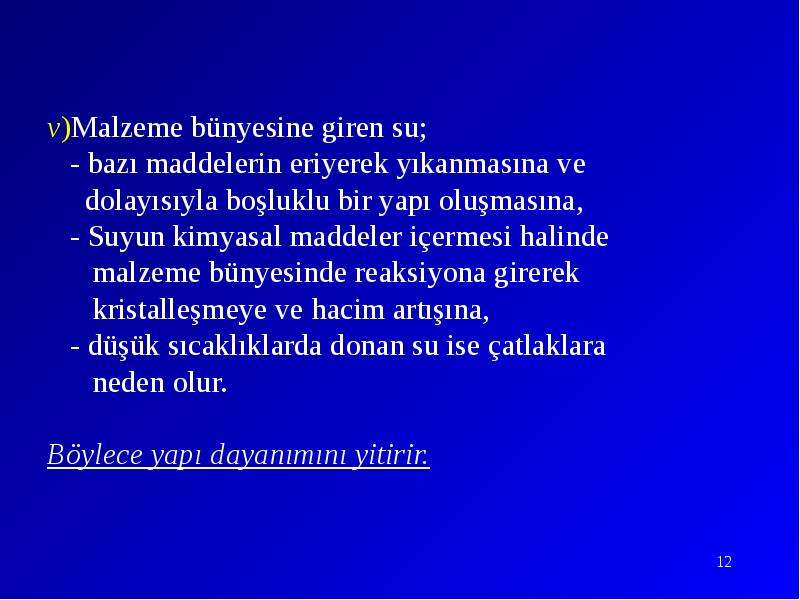

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

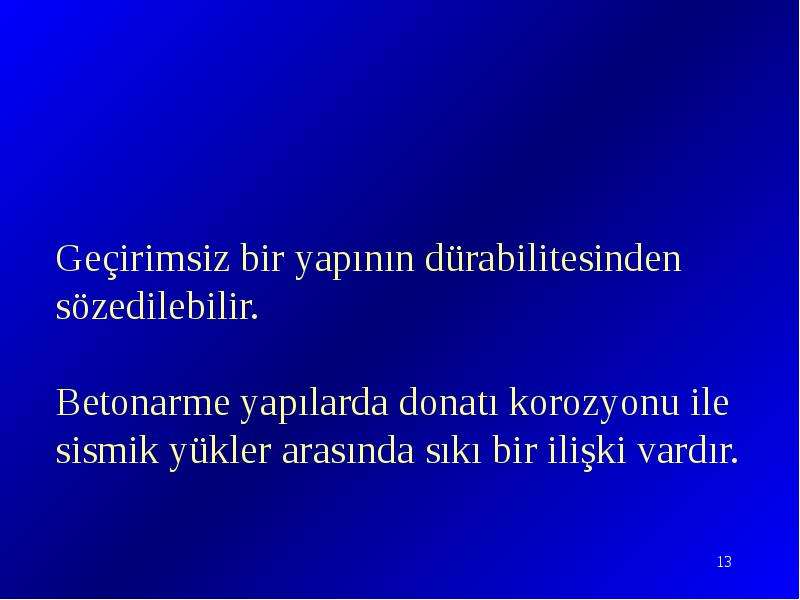

Geçirimsiz bir yapının dürabilitesinden sözedilebilir. Betonarme yapılarda donatı korozyonu ile sismik yükler arasında sıkı bir ilişki vardır.

Слайд 14

Описание слайда:

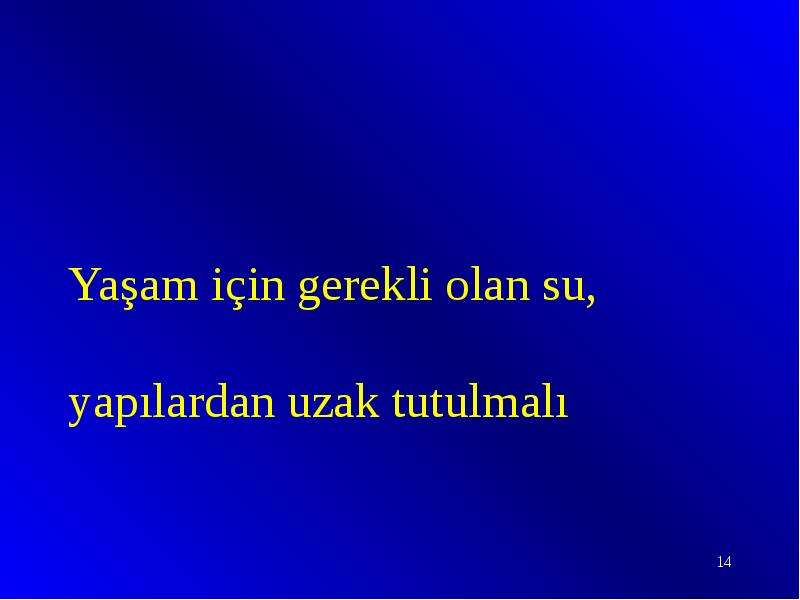

Yaşam için gerekli olan su, yapılardan uzak tutulmalı

Слайд 15

Описание слайда:

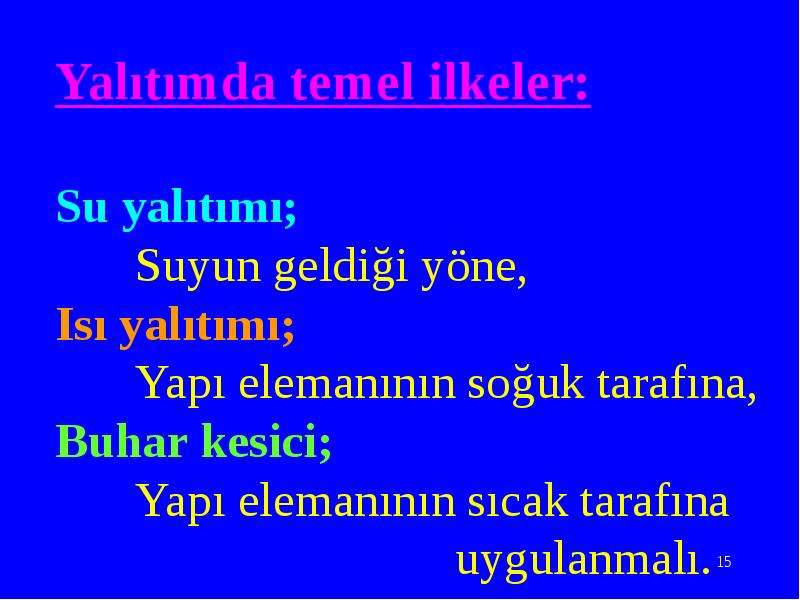

Yalıtımda temel ilkeler: Su yalıtımı; Suyun geldiği yöne, Isı yalıtımı; Yapı elemanının soğuk tarafına, Buhar kesici; Yapı elemanının sıcak tarafına uygulanmalı.

Слайд 16

Описание слайда:

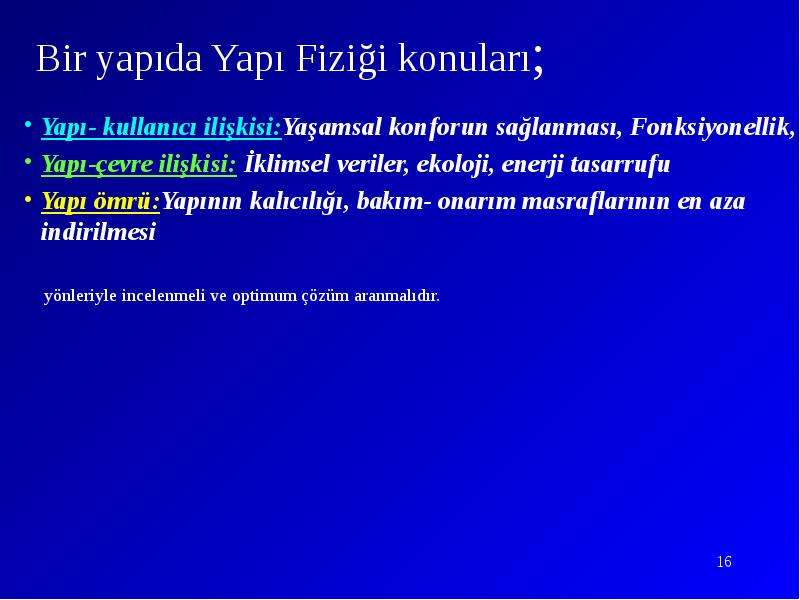

Bir yapıda Yapı Fiziği konuları; Yapı- kullanıcı ilişkisi:Yaşamsal konforun sağlanması, Fonksiyonellik, Yapı-çevre ilişkisi: İklimsel veriler, ekoloji, enerji tasarrufu Yapı ömrü:Yapının kalıcılığı, bakım- onarım masraflarının en aza indirilmesi yönleriyle incelenmeli ve optimum çözüm aranmalıdır.

Слайд 17

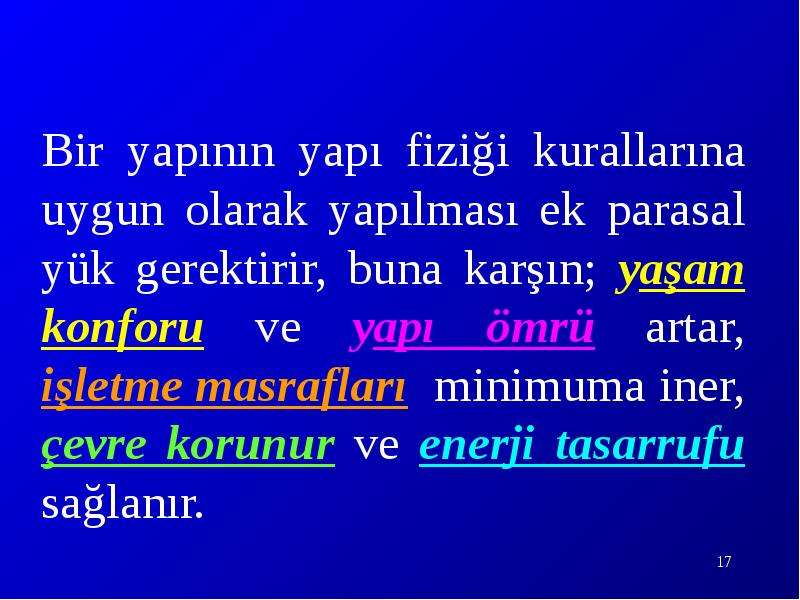

Описание слайда:

Слайд 18

Описание слайда:

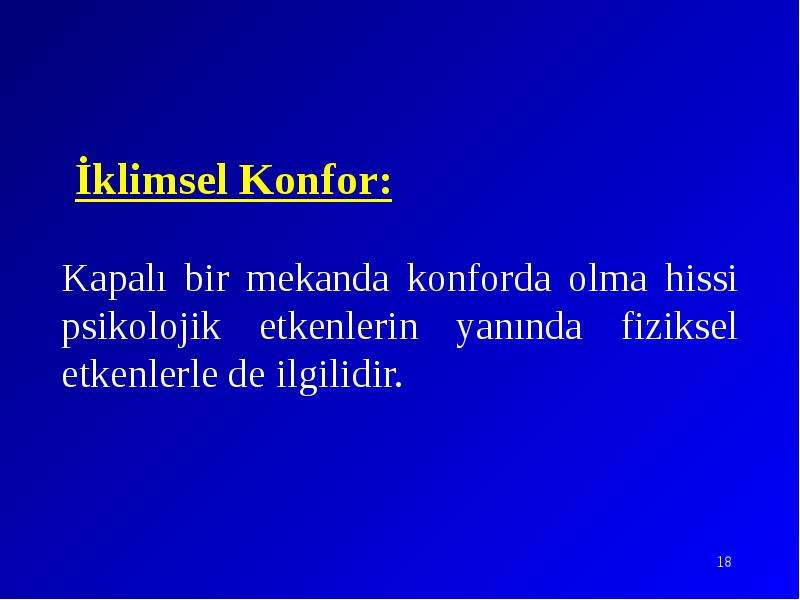

İklimsel Konfor: Kapalı bir mekanda konforda olma hissi psikolojik etkenlerin yanında fiziksel etkenlerle de ilgilidir.

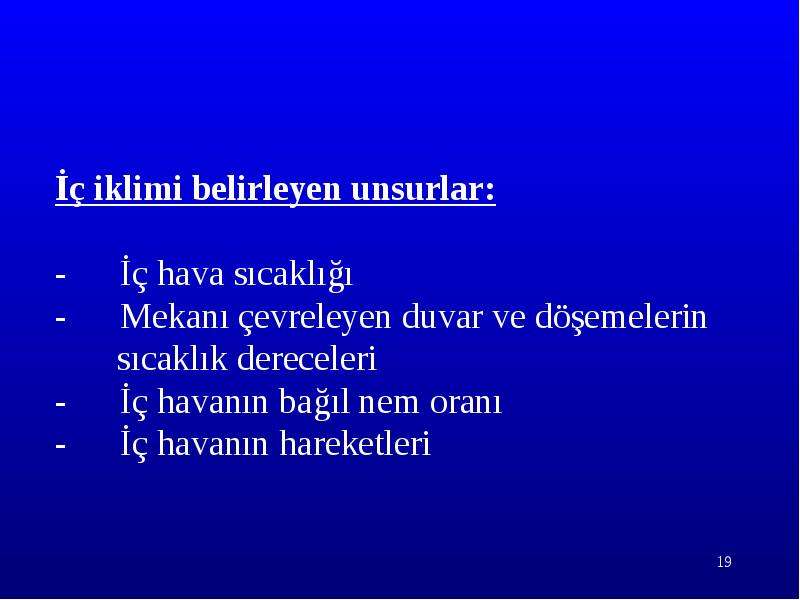

Слайд 19

Описание слайда:

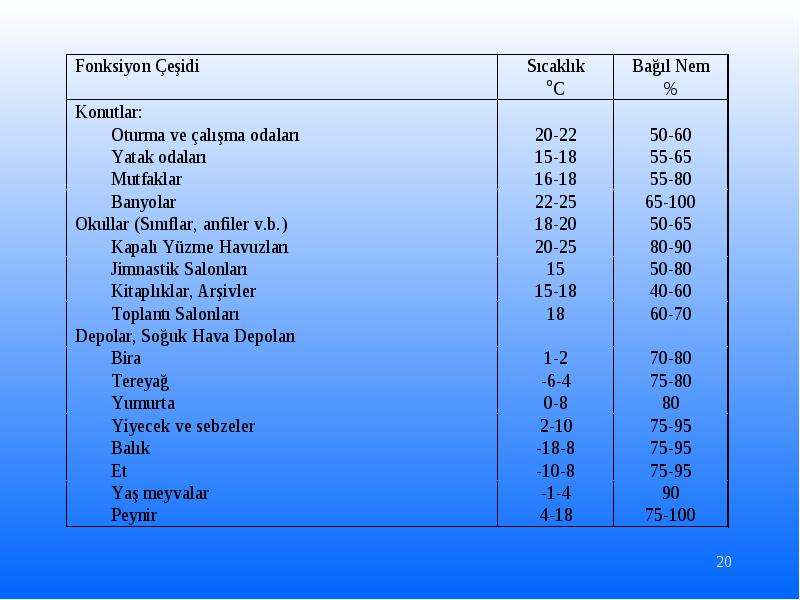

Слайд 20

Описание слайда:

Слайд 21

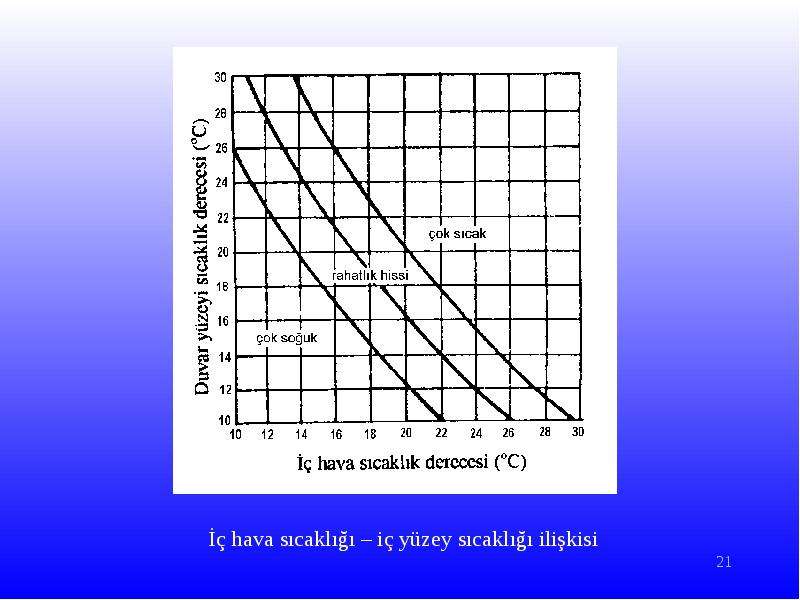

Описание слайда:

Слайд 22

Описание слайда:

Ortamın bağıl nem oranı > %30 ise yaşanabilir ortam Ortamın bağıl nem oranı < %30 ise buharlaşma nedeniyle solunum yollarında nem azaldığından nefes almak zorlaşır Ortamın bağıl nem oranı = %100 ve ortam sıcaklığı=37 oC ise çok sıkıntı verici Ortamın bağıl nem oranı = %100 ve ortam sıcaklığı>37 oC ise yaşanamaz

Слайд 23

Описание слайда:

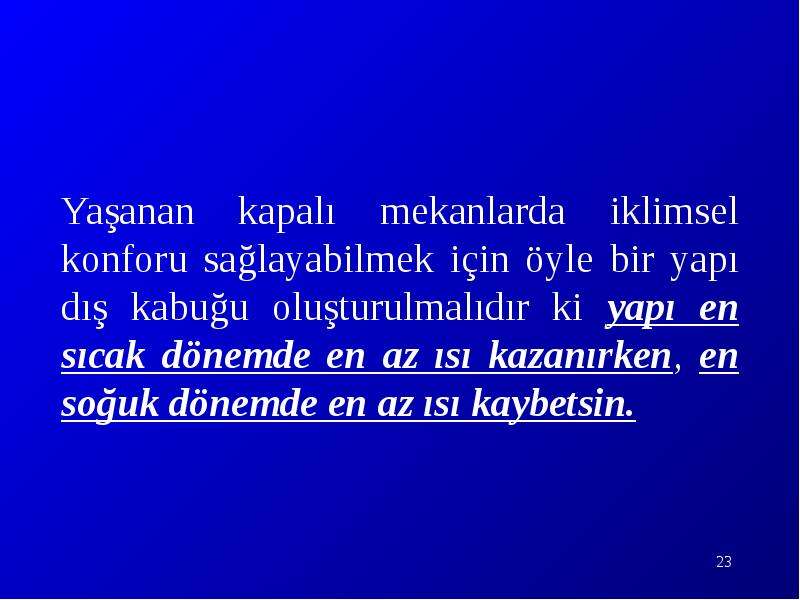

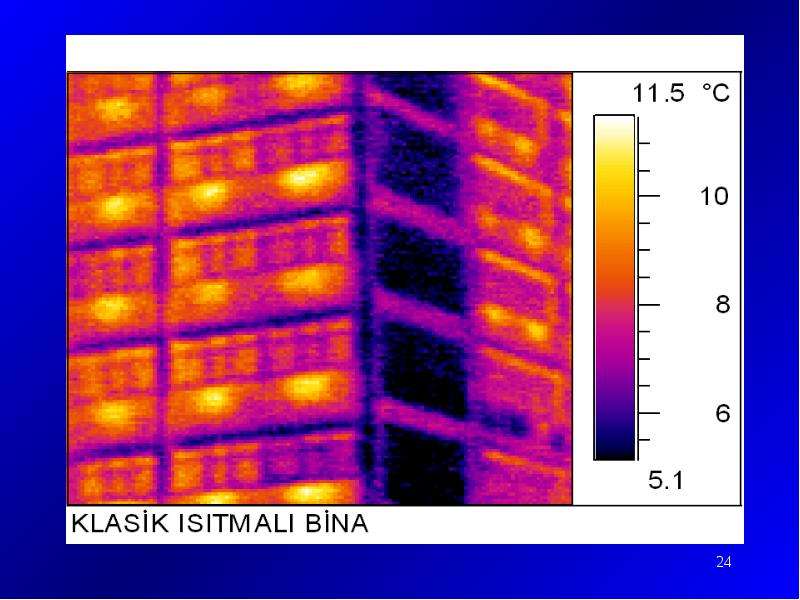

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

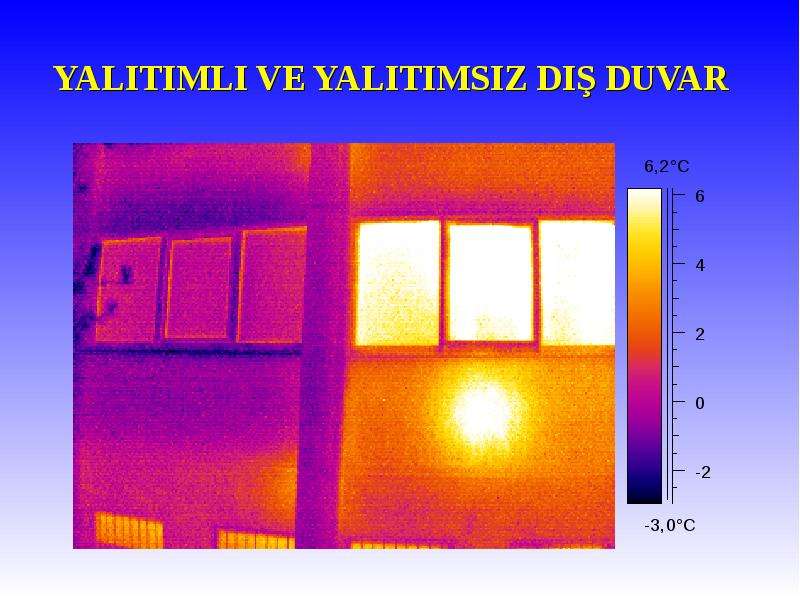

Описание слайда:

Слайд 27

Описание слайда:

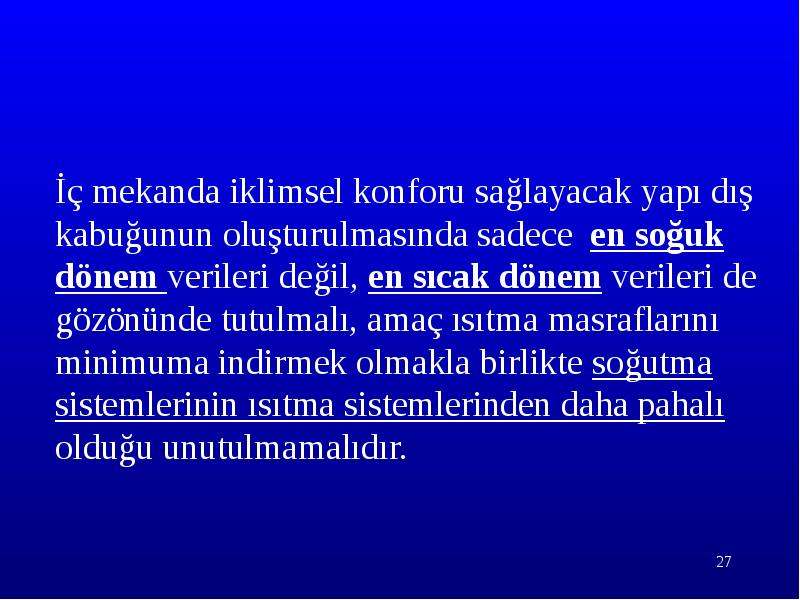

İç mekanda iklimsel konforu sağlayacak yapı dış kabuğunun oluşturulmasında sadece en soğuk dönem verileri değil, en sıcak dönem verileri de gözönünde tutulmalı, amaç ısıtma masraflarını minimuma indirmek olmakla birlikte soğutma sistemlerinin ısıtma sistemlerinden daha pahalı olduğu unutulmamalıdır.

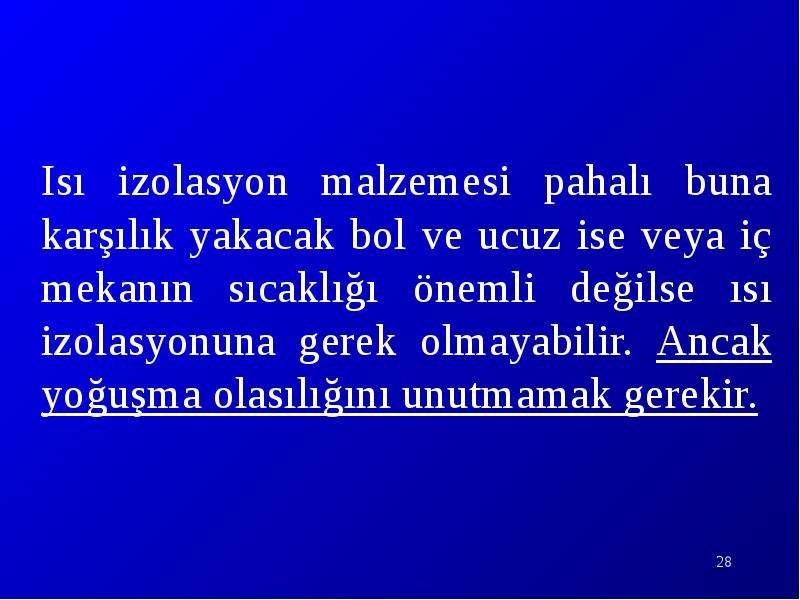

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

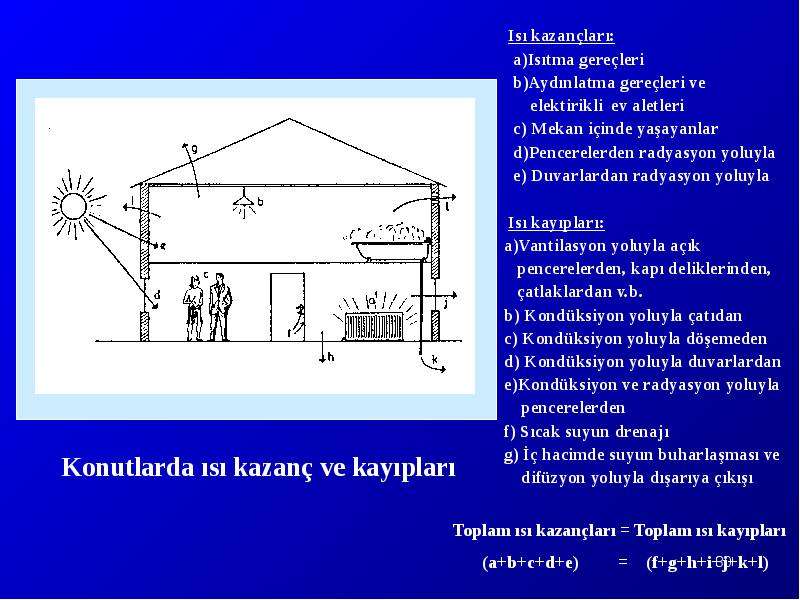

Isı kazançları: Isı kazançları: a)Isıtma gereçleri b)Aydınlatma gereçleri ve elektirikli ev aletleri c) Mekan içinde yaşayanlar d)Pencerelerden radyasyon yoluyla e) Duvarlardan radyasyon yoluyla Isı kayıpları: a)Vantilasyon yoluyla açık pencerelerden, kapı deliklerinden, çatlaklardan v.b. b) Kondüksiyon yoluyla çatıdan c) Kondüksiyon yoluyla döşemeden d) Kondüksiyon yoluyla duvarlardan e)Kondüksiyon ve radyasyon yoluyla pencerelerden f) Sıcak suyun drenajı g) İç hacimde suyun buharlaşması ve difüzyon yoluyla dışarıya çıkışı

Слайд 31

Описание слайда:

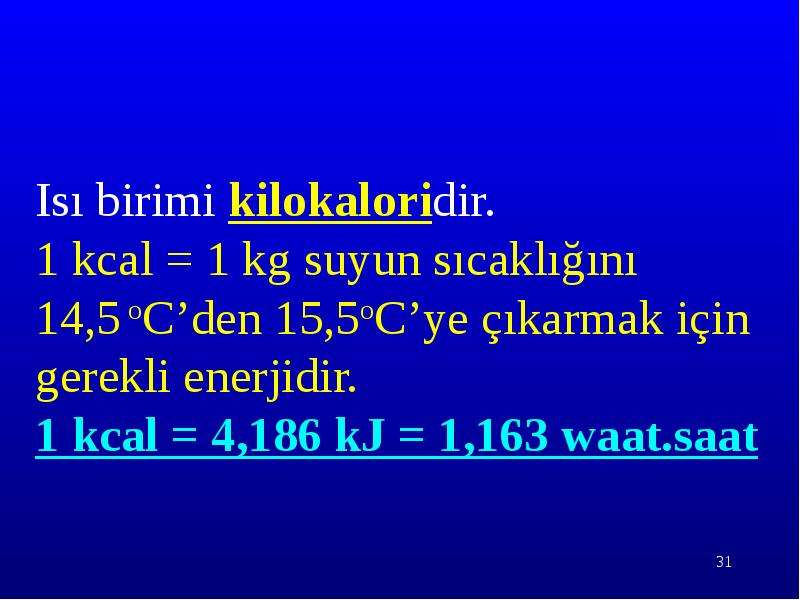

Isı birimi kilokaloridir. 1 kcal = 1 kg suyun sıcaklığını 14,5 oC’den 15,5oC’ye çıkarmak için gerekli enerjidir. 1 kcal = 4,186 kJ = 1,163 waat.saat

Слайд 32

Описание слайда:

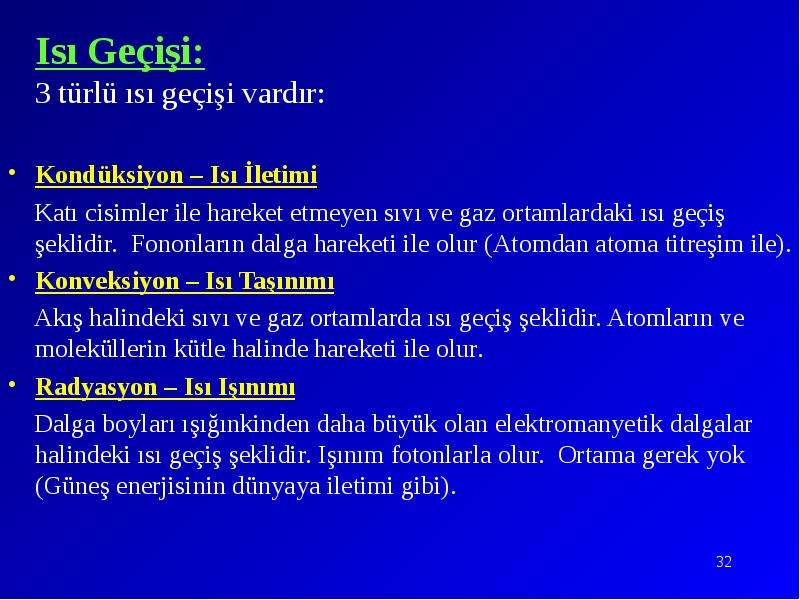

Kondüksiyon – Isı İletimi Katı cisimler ile hareket etmeyen sıvı ve gaz ortamlardaki ısı geçiş şeklidir. Fononların dalga hareketi ile olur (Atomdan atoma titreşim ile). Konveksiyon – Isı Taşınımı Akış halindeki sıvı ve gaz ortamlarda ısı geçiş şeklidir. Atomların ve moleküllerin kütle halinde hareketi ile olur. Radyasyon – Isı Işınımı Dalga boyları ışığınkinden daha büyük olan elektromanyetik dalgalar halindeki ısı geçiş şeklidir. Işınım fotonlarla olur. Ortama gerek yok (Güneş enerjisinin dünyaya iletimi gibi).

Слайд 33

Описание слайда:

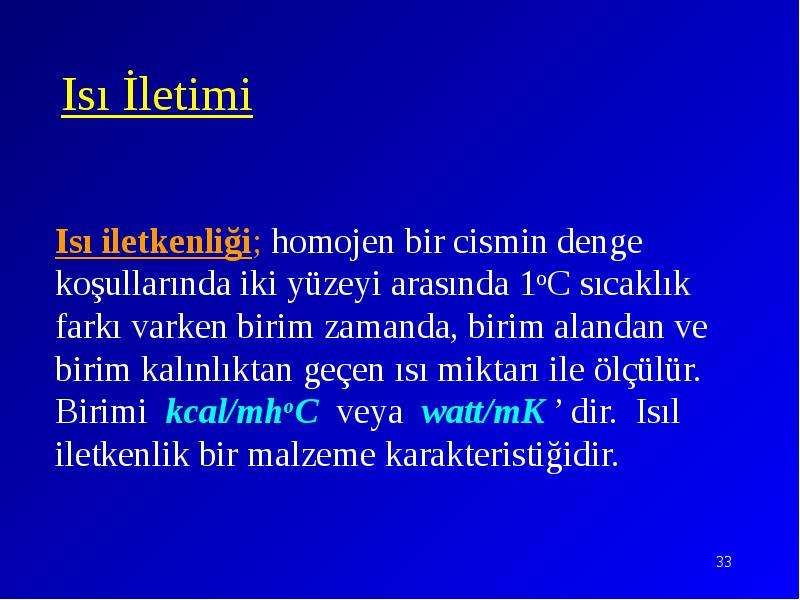

Isı İletimi Isı iletkenliği; homojen bir cismin denge koşullarında iki yüzeyi arasında 1oC sıcaklık farkı varken birim zamanda, birim alandan ve birim kalınlıktan geçen ısı miktarı ile ölçülür. Birimi kcal/mhoC veya watt/mK ’ dir. Isıl iletkenlik bir malzeme karakteristiğidir.

Слайд 34

Описание слайда:

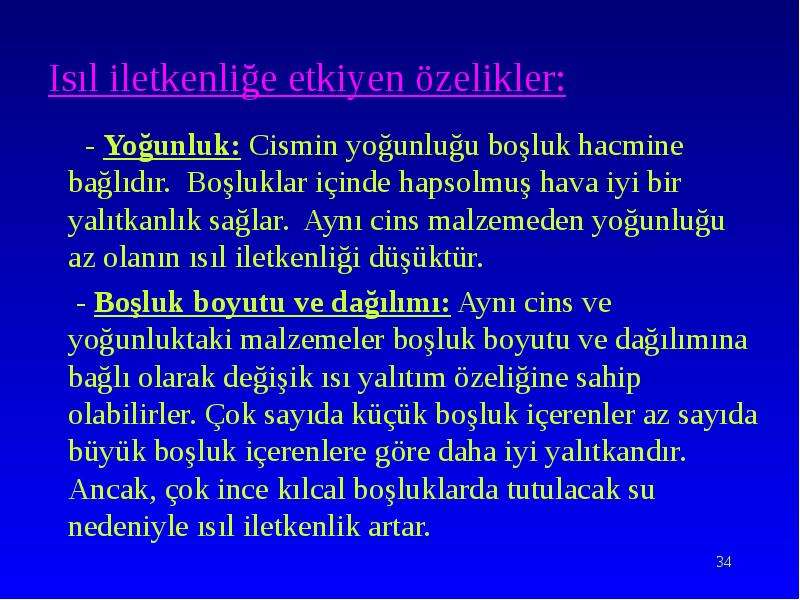

Isıl iletkenliğe etkiyen özelikler: - Yoğunluk: Cismin yoğunluğu boşluk hacmine bağlıdır. Boşluklar içinde hapsolmuş hava iyi bir yalıtkanlık sağlar. Aynı cins malzemeden yoğunluğu az olanın ısıl iletkenliği düşüktür. - Boşluk boyutu ve dağılımı: Aynı cins ve yoğunluktaki malzemeler boşluk boyutu ve dağılımına bağlı olarak değişik ısı yalıtım özeliğine sahip olabilirler. Çok sayıda küçük boşluk içerenler az sayıda büyük boşluk içerenlere göre daha iyi yalıtkandır. Ancak, çok ince kılcal boşluklarda tutulacak su nedeniyle ısıl iletkenlik artar.

Слайд 35

Описание слайда:

Слайд 36

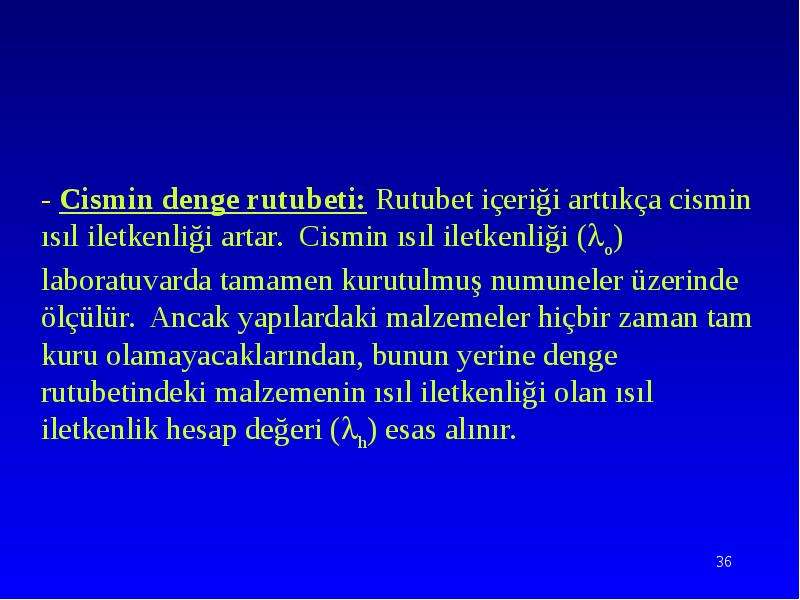

Описание слайда:

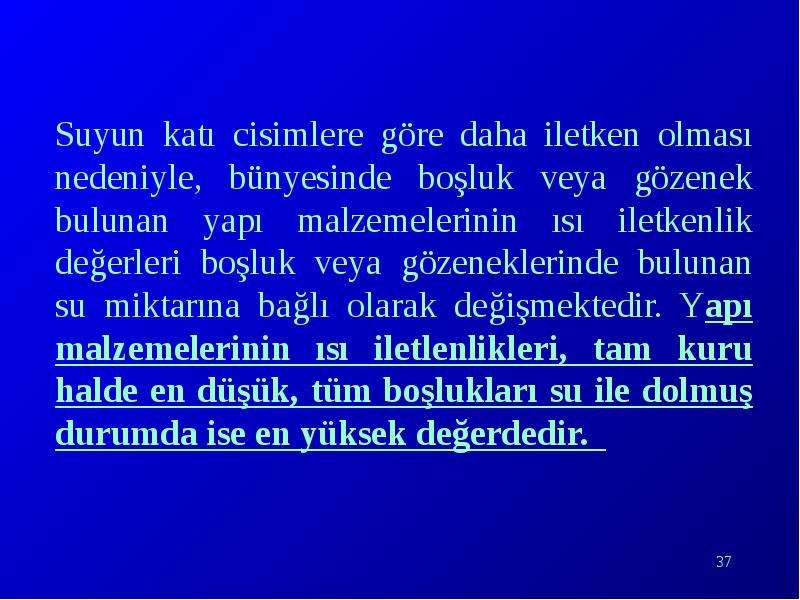

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

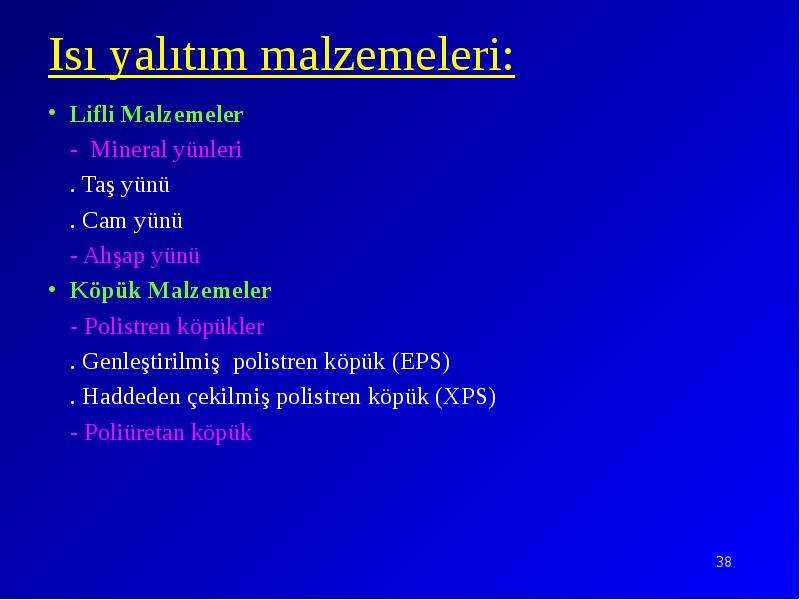

Isı yalıtım malzemeleri: Lifli Malzemeler - Mineral yünleri . Taş yünü . Cam yünü - Ahşap yünü Köpük Malzemeler - Polistren köpükler . Genleştirilmiş polistren köpük (EPS) . Haddeden çekilmiş polistren köpük (XPS) - Poliüretan köpük

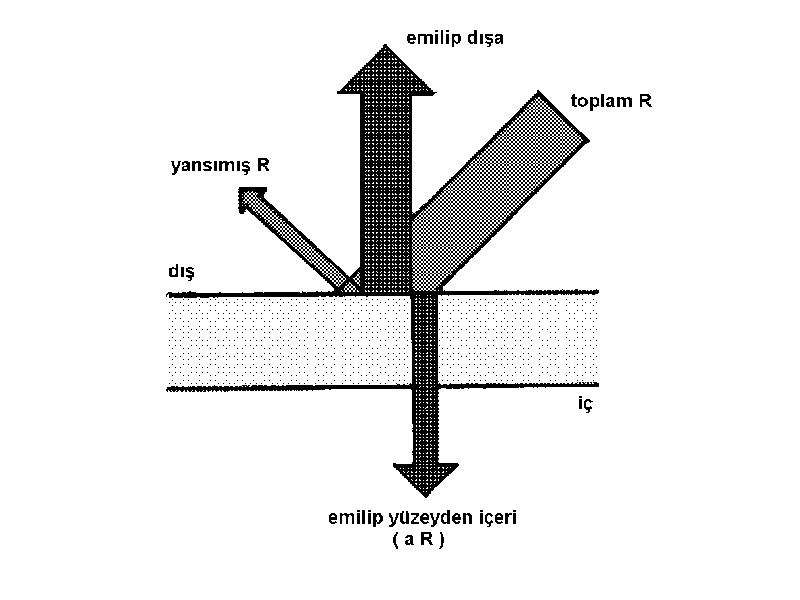

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

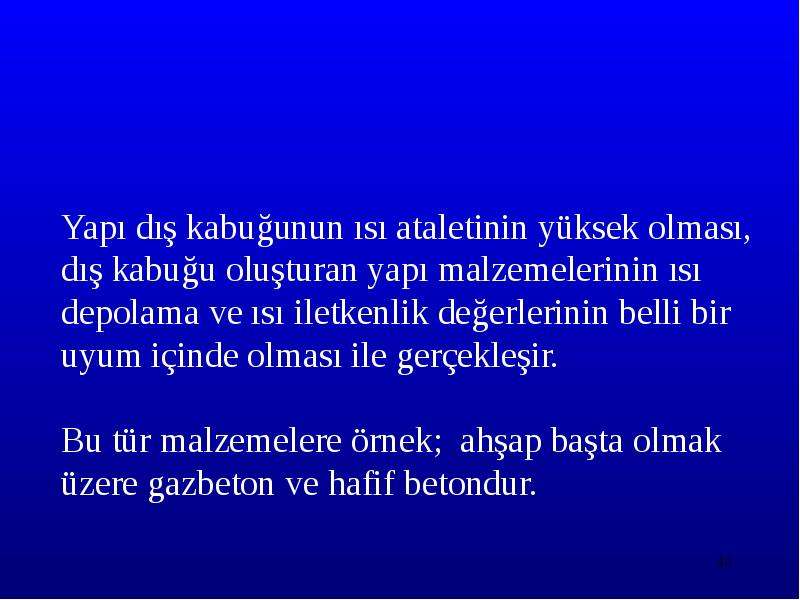

Yapı dış kabuğunun ısı ataletinin yüksek olması, dış kabuğu oluşturan yapı malzemelerinin ısı depolama ve ısı iletkenlik değerlerinin belli bir uyum içinde olması ile gerçekleşir. Bu tür malzemelere örnek; ahşap başta olmak üzere gazbeton ve hafif betondur.

Слайд 41

Описание слайда:

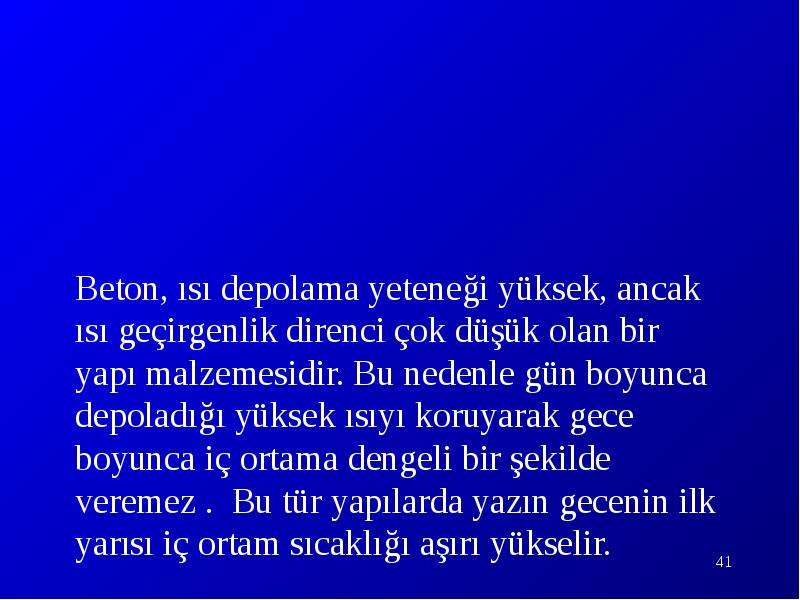

Beton, ısı depolama yeteneği yüksek, ancak ısı geçirgenlik direnci çok düşük olan bir yapı malzemesidir. Bu nedenle gün boyunca depoladığı yüksek ısıyı koruyarak gece boyunca iç ortama dengeli bir şekilde veremez . Bu tür yapılarda yazın gecenin ilk yarısı iç ortam sıcaklığı aşırı yükselir.

Слайд 42

Описание слайда:

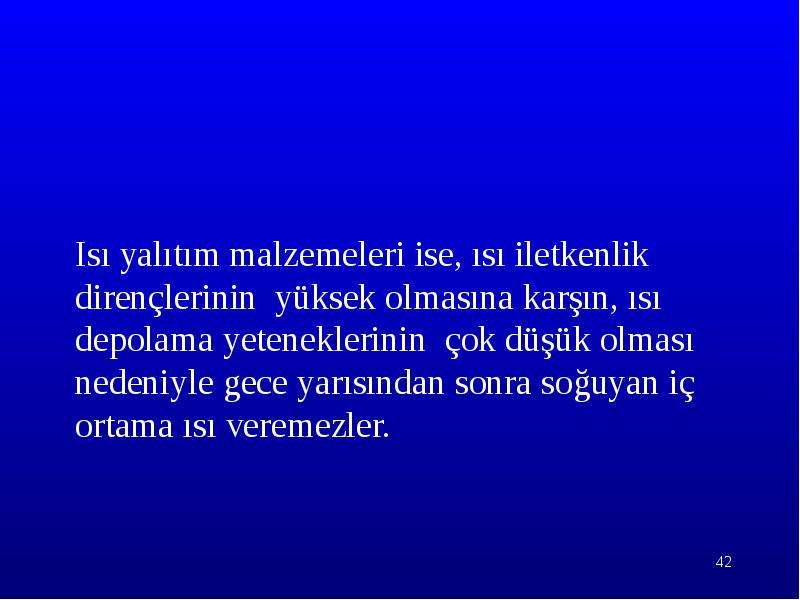

Isı yalıtım malzemeleri ise, ısı iletkenlik dirençlerinin yüksek olmasına karşın, ısı depolama yeteneklerinin çok düşük olması nedeniyle gece yarısından sonra soğuyan iç ortama ısı veremezler.

Слайд 43

Описание слайда:

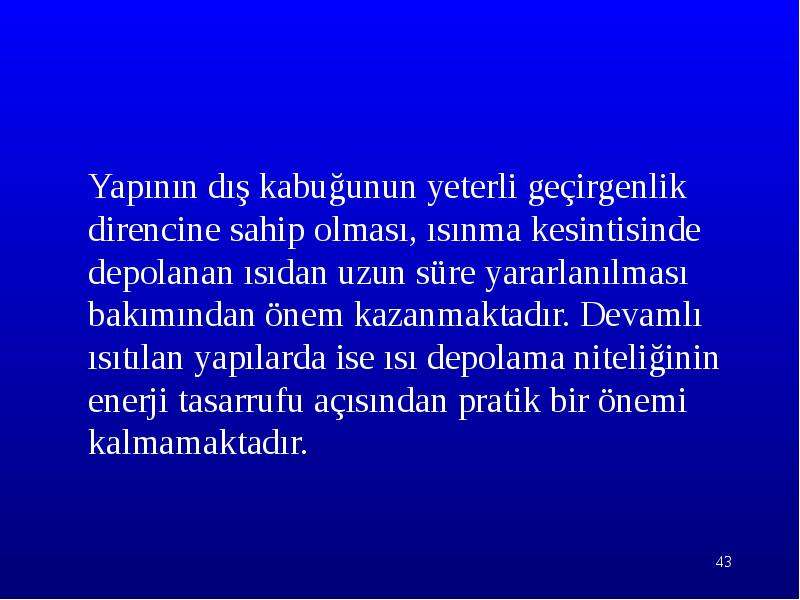

Yapının dış kabuğunun yeterli geçirgenlik direncine sahip olması, ısınma kesintisinde depolanan ısıdan uzun süre yararlanılması bakımından önem kazanmaktadır. Devamlı ısıtılan yapılarda ise ısı depolama niteliğinin enerji tasarrufu açısından pratik bir önemi kalmamaktadır.

Слайд 44

Описание слайда:

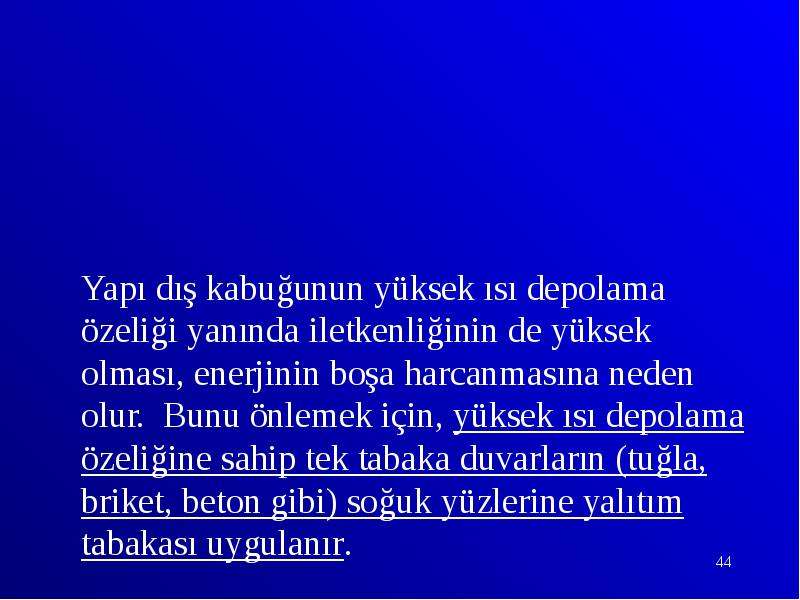

Yapı dış kabuğunun yüksek ısı depolama özeliği yanında iletkenliğinin de yüksek olması, enerjinin boşa harcanmasına neden olur. Bunu önlemek için, yüksek ısı depolama özeliğine sahip tek tabaka duvarların (tuğla, briket, beton gibi) soğuk yüzlerine yalıtım tabakası uygulanır.

Слайд 45

Описание слайда:

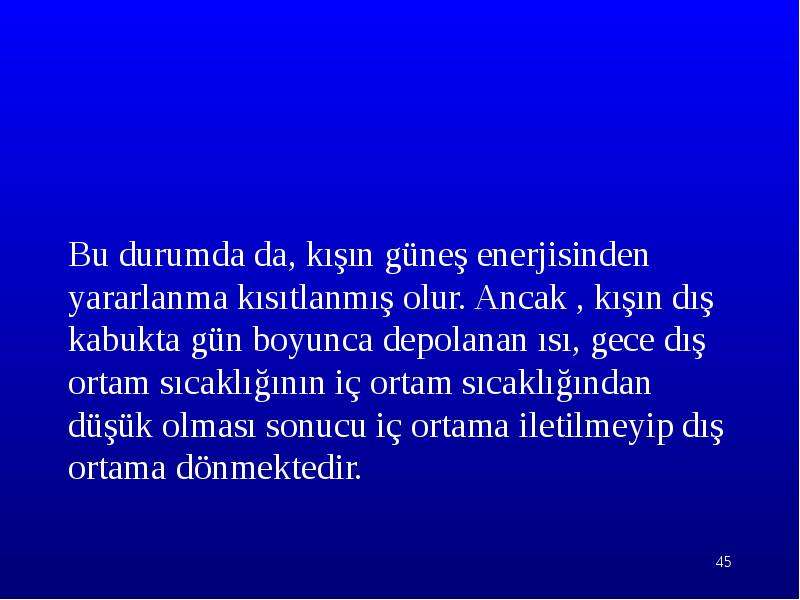

Bu durumda da, kışın güneş enerjisinden yararlanma kısıtlanmış olur. Ancak , kışın dış kabukta gün boyunca depolanan ısı, gece dış ortam sıcaklığının iç ortam sıcaklığından düşük olması sonucu iç ortama iletilmeyip dış ortama dönmektedir.

Слайд 46

Описание слайда:

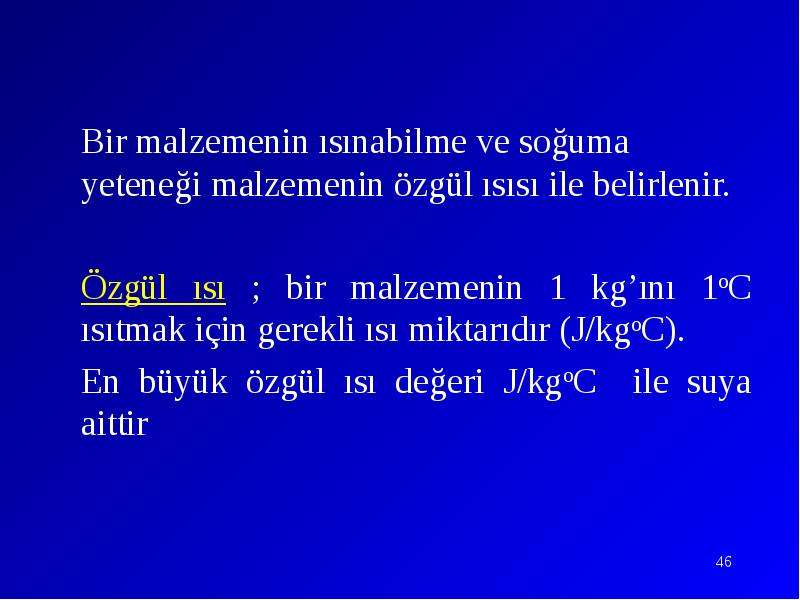

Bir malzemenin ısınabilme ve soğuma yeteneği malzemenin özgül ısısı ile belirlenir. Özgül ısı ; bir malzemenin 1 kg’ını 1oC ısıtmak için gerekli ısı miktarıdır (J/kgoC). En büyük özgül ısı değeri J/kgoC ile suya aittir

Слайд 47

Описание слайда:

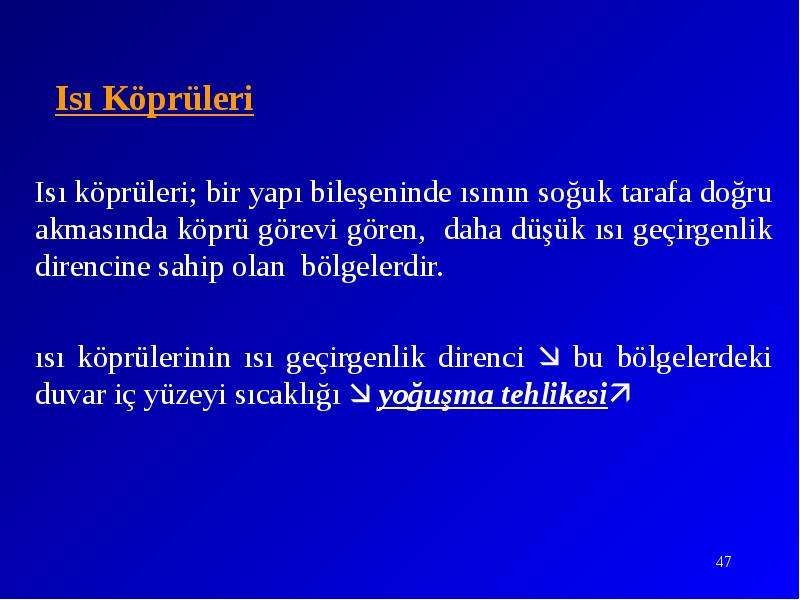

Isı Köprüleri Isı köprüleri; bir yapı bileşeninde ısının soğuk tarafa doğru akmasında köprü görevi gören, daha düşük ısı geçirgenlik direncine sahip olan bölgelerdir. ısı köprülerinin ısı geçirgenlik direnci  bu bölgelerdeki duvar iç yüzeyi sıcaklığı  yoğuşma tehlikesi

Слайд 48

Описание слайда:

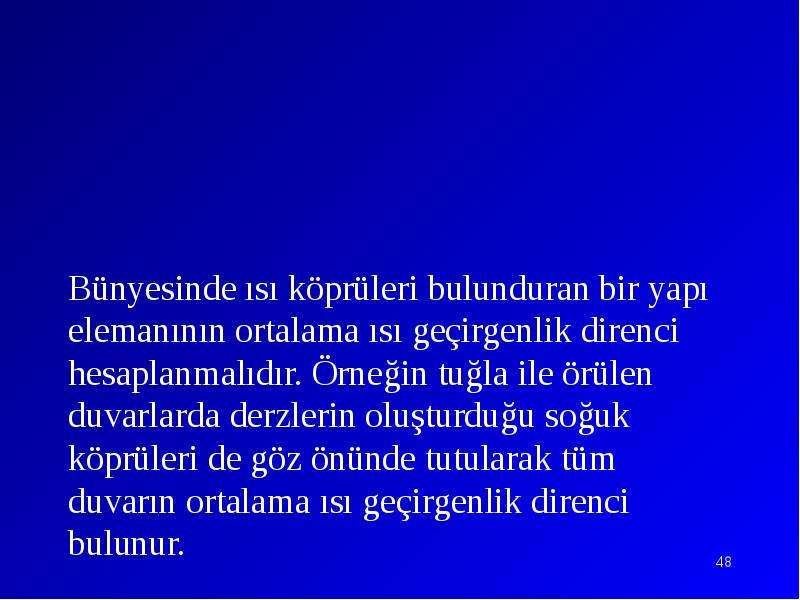

Bünyesinde ısı köprüleri bulunduran bir yapı elemanının ortalama ısı geçirgenlik direnci hesaplanmalıdır. Örneğin tuğla ile örülen duvarlarda derzlerin oluşturduğu soğuk köprüleri de göz önünde tutularak tüm duvarın ortalama ısı geçirgenlik direnci bulunur.

Слайд 49

Описание слайда:

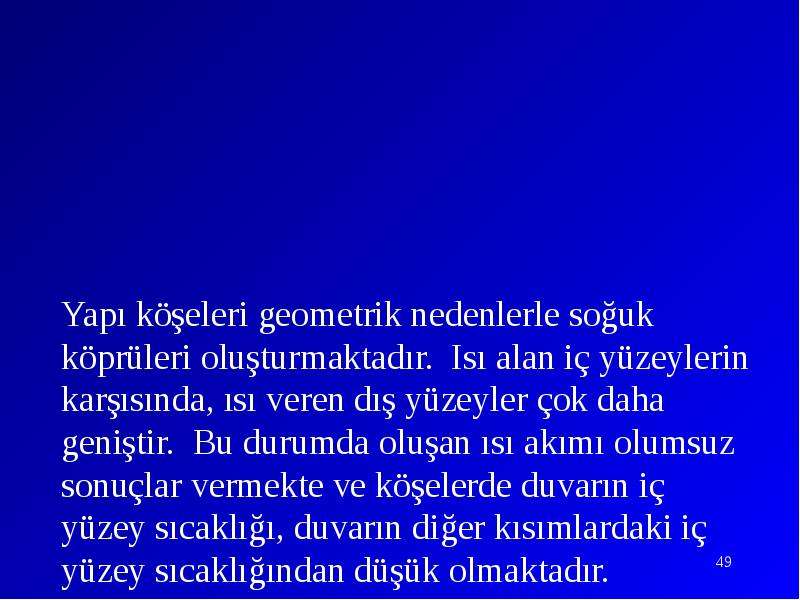

Yapı köşeleri geometrik nedenlerle soğuk köprüleri oluşturmaktadır. Isı alan iç yüzeylerin karşısında, ısı veren dış yüzeyler çok daha geniştir. Bu durumda oluşan ısı akımı olumsuz sonuçlar vermekte ve köşelerde duvarın iç yüzey sıcaklığı, duvarın diğer kısımlardaki iç yüzey sıcaklığından düşük olmaktadır.

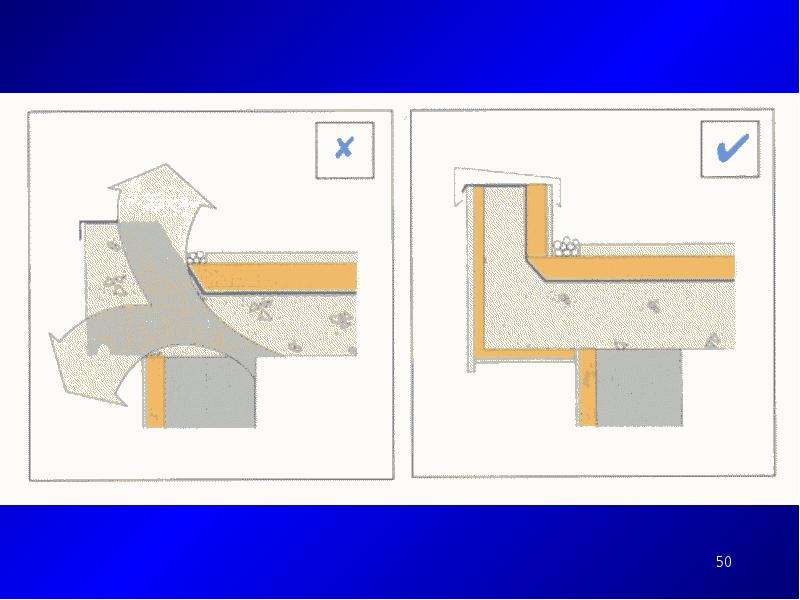

Слайд 50

Описание слайда:

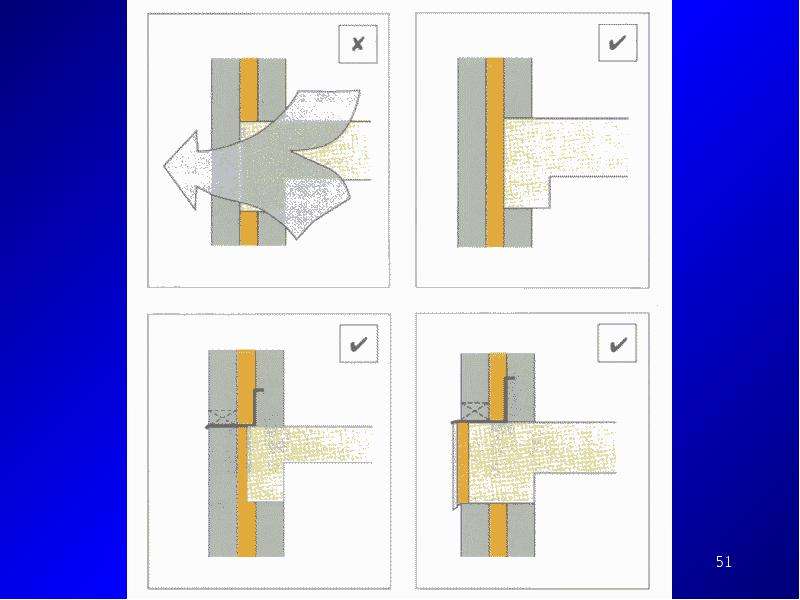

Слайд 51

Описание слайда:

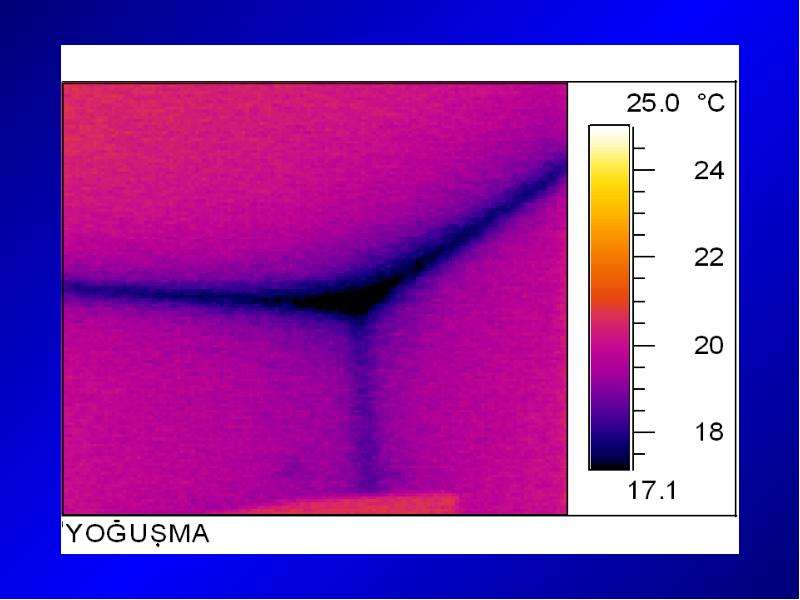

Слайд 52

Описание слайда:

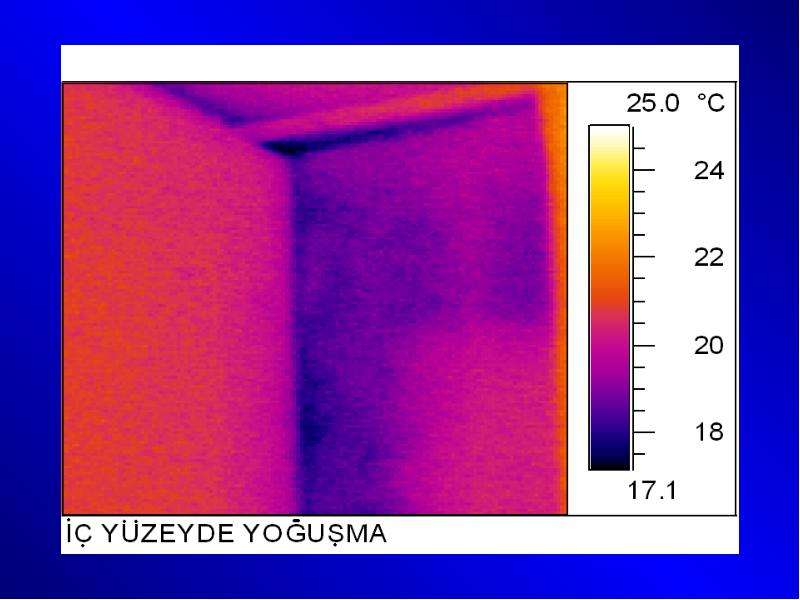

Слайд 53

Описание слайда:

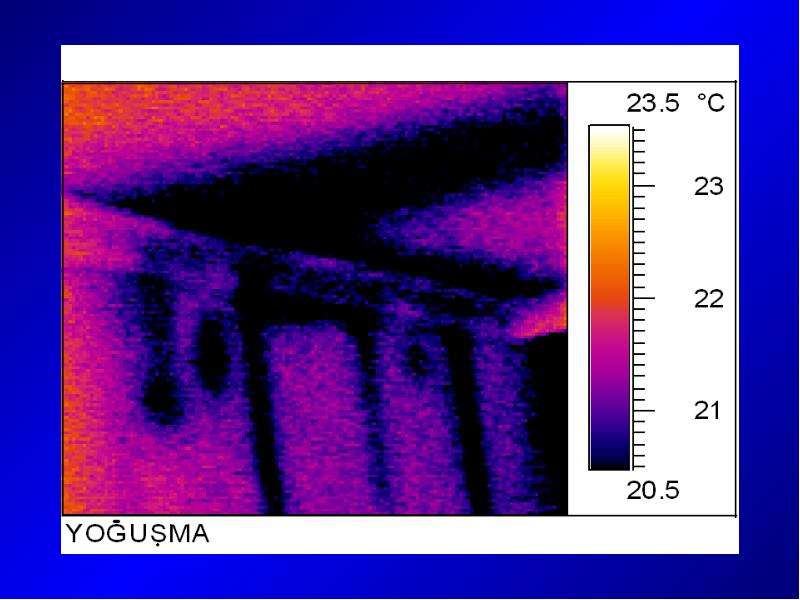

Слайд 54

Описание слайда:

Слайд 55

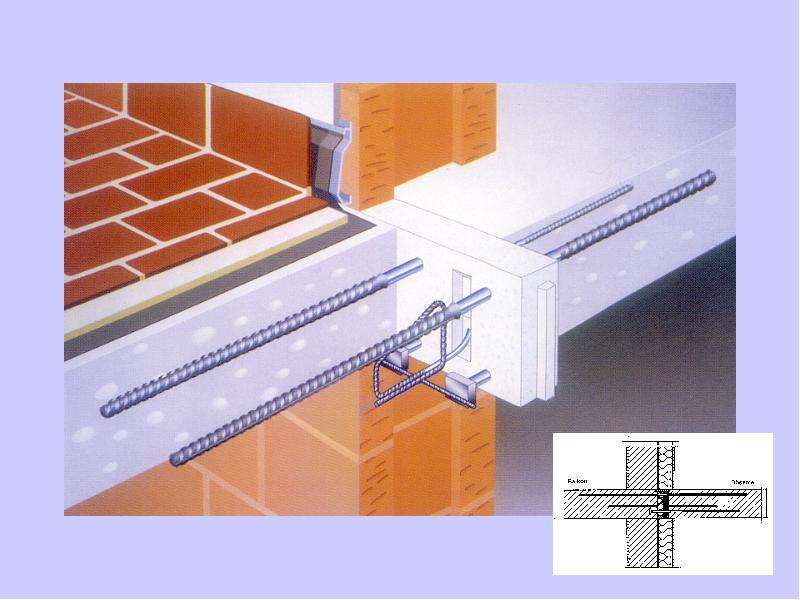

Описание слайда:

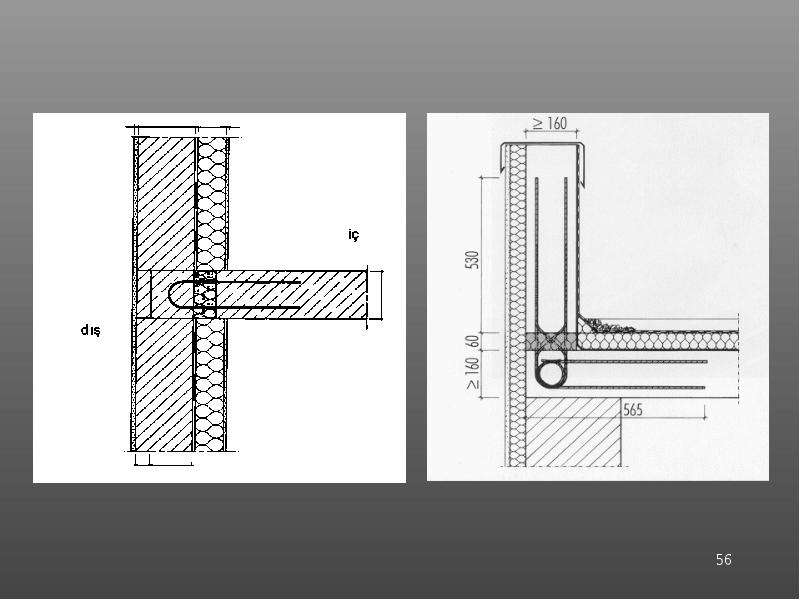

Слайд 56

Описание слайда:

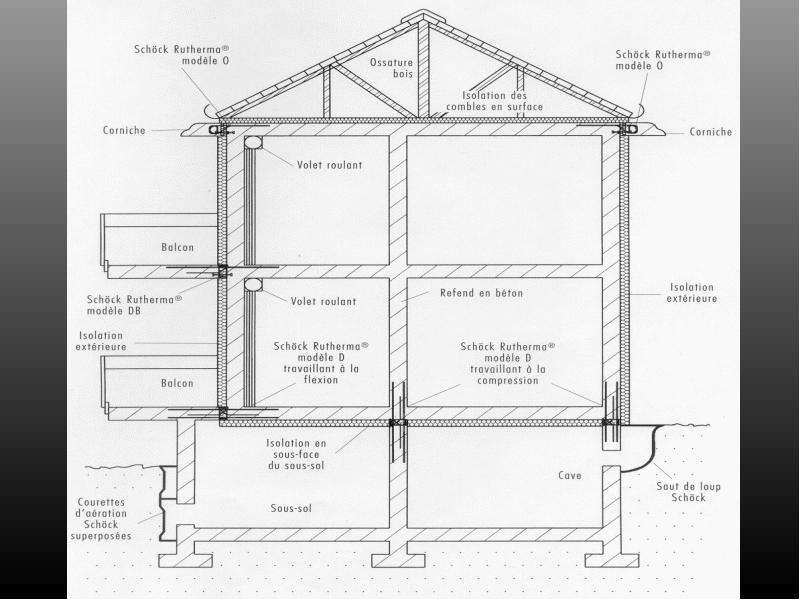

Слайд 57

Описание слайда:

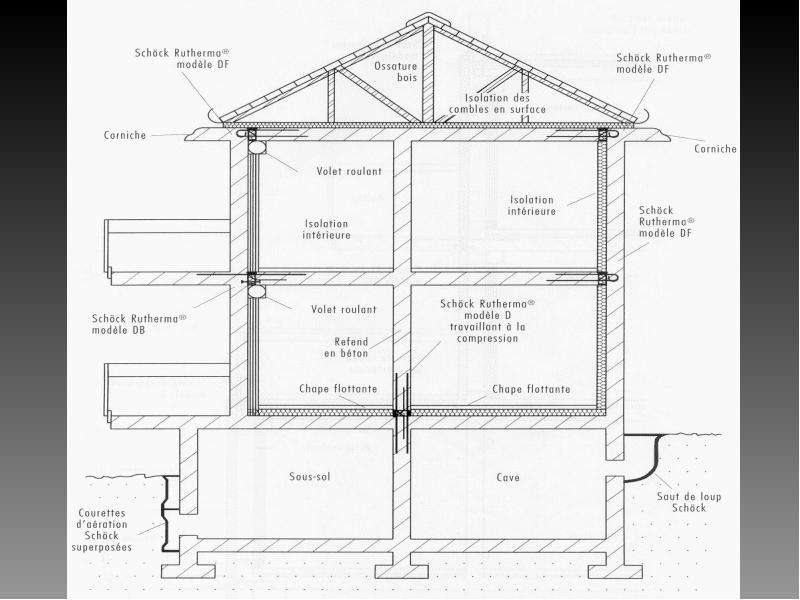

Слайд 58

Описание слайда:

Слайд 59

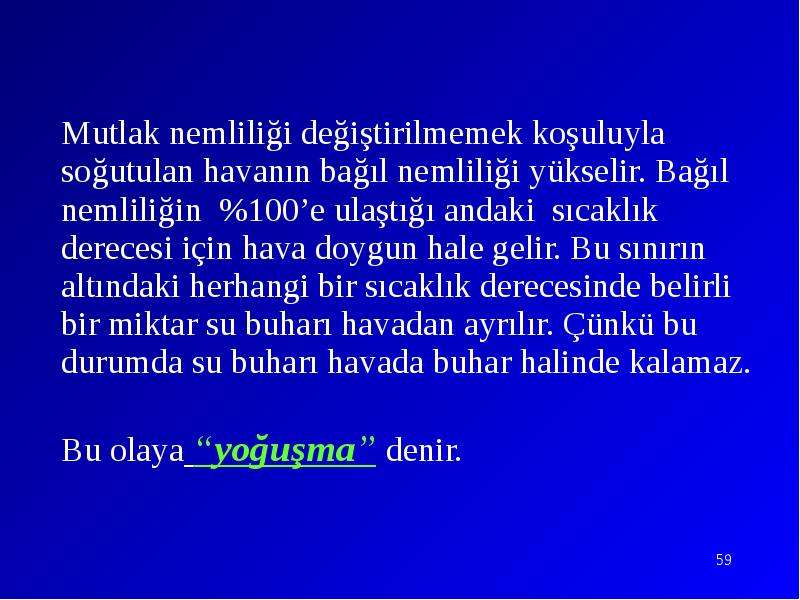

Описание слайда:

Слайд 60

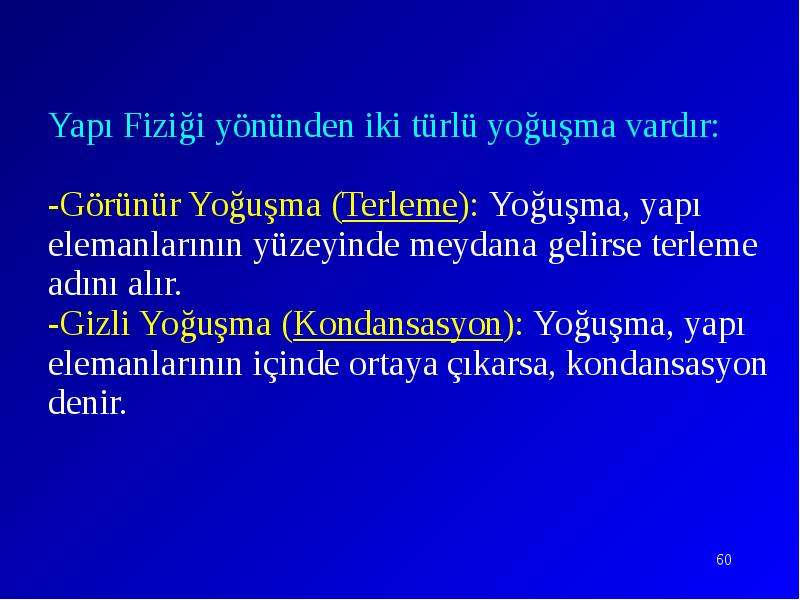

Описание слайда:

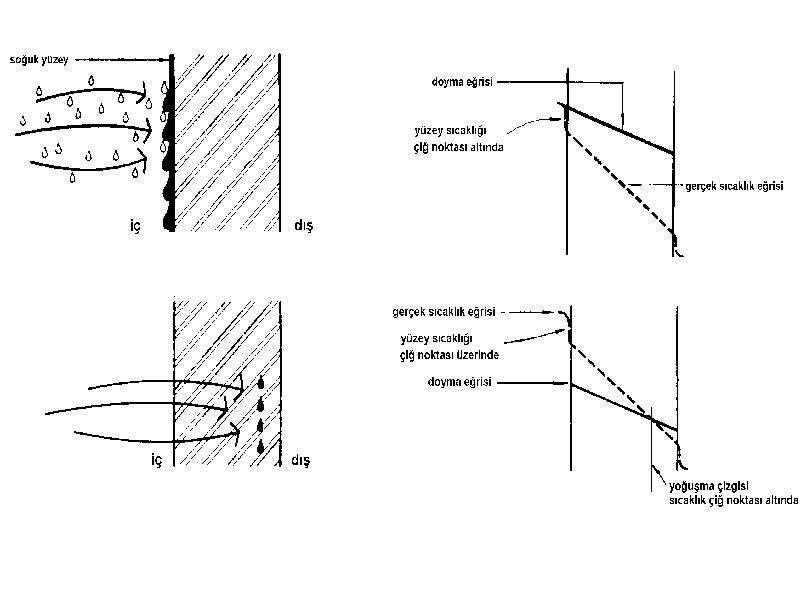

Слайд 61

Описание слайда:

Слайд 62

Описание слайда:

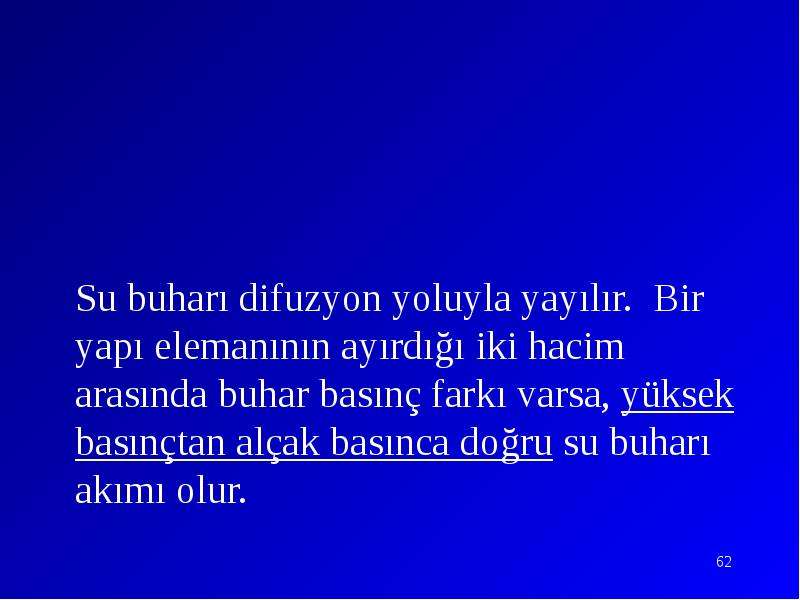

Su buharı difuzyon yoluyla yayılır. Bir yapı elemanının ayırdığı iki hacim arasında buhar basınç farkı varsa, yüksek basınçtan alçak basınca doğru su buharı akımı olur.

Слайд 63

Описание слайда:

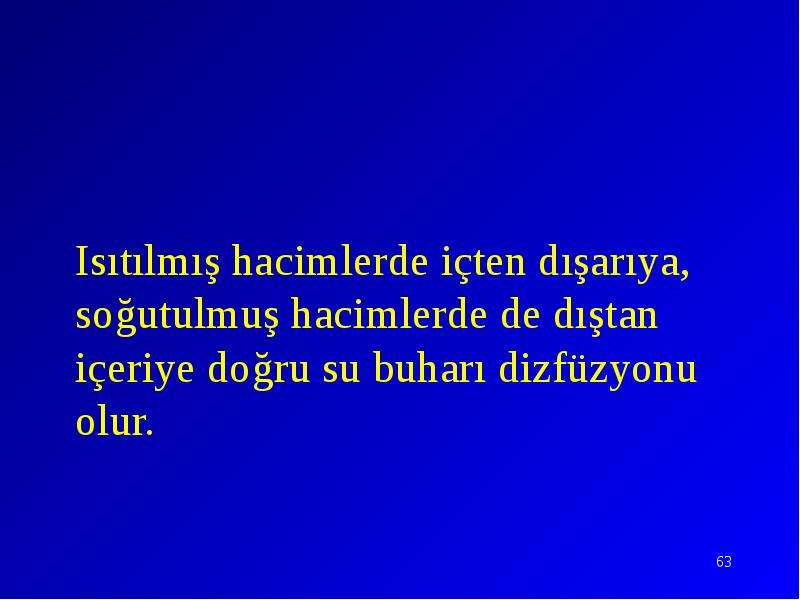

Isıtılmış hacimlerde içten dışarıya, soğutulmuş hacimlerde de dıştan içeriye doğru su buharı dizfüzyonu olur.

Слайд 64

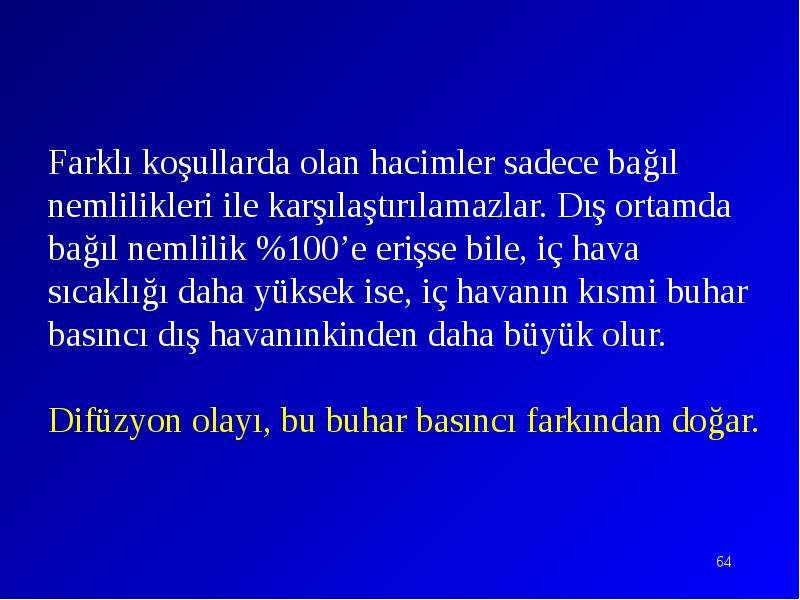

Описание слайда:

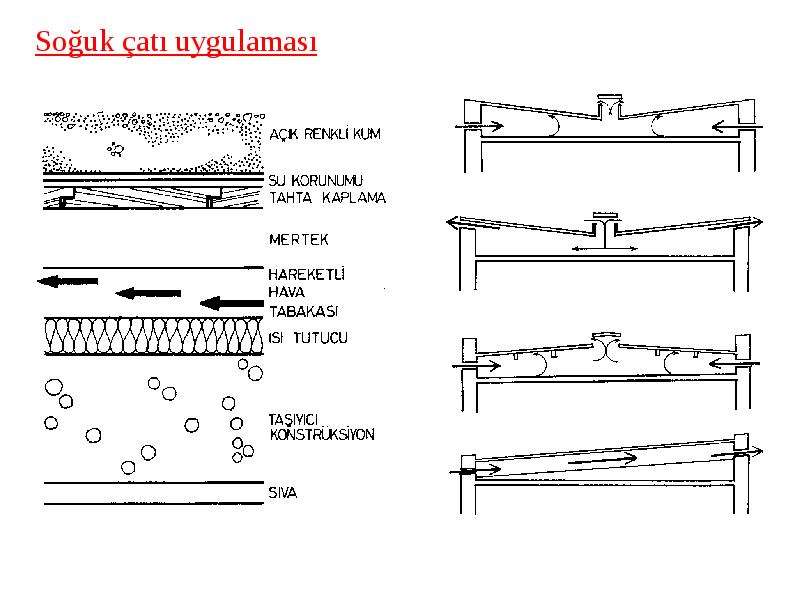

Слайд 65

Описание слайда:

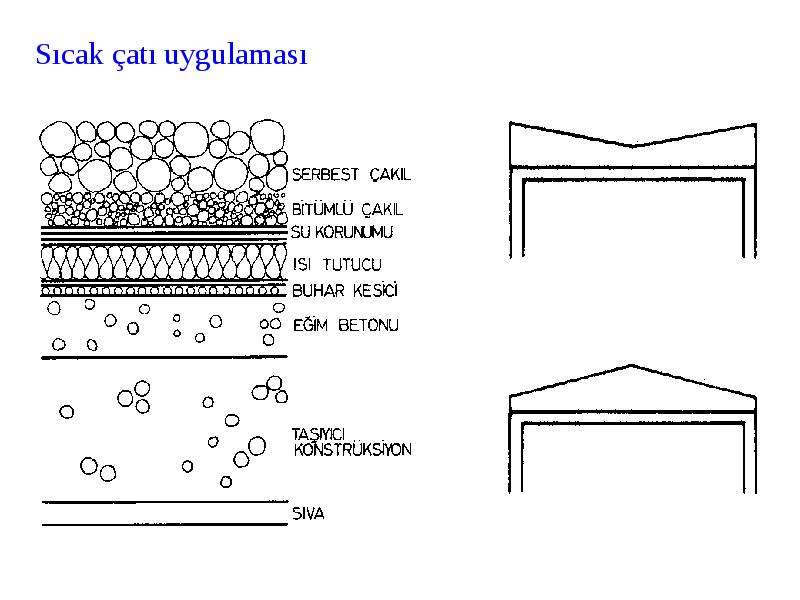

Слайд 66

Описание слайда:

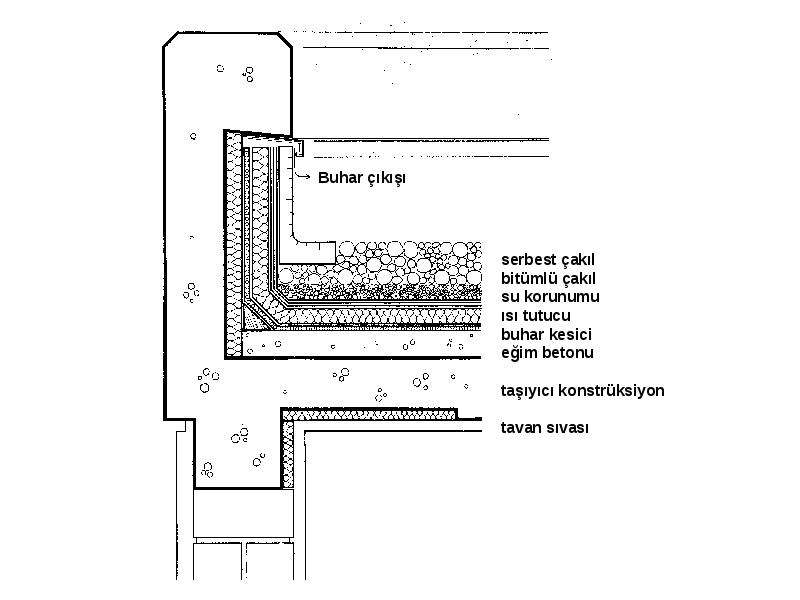

Слайд 67

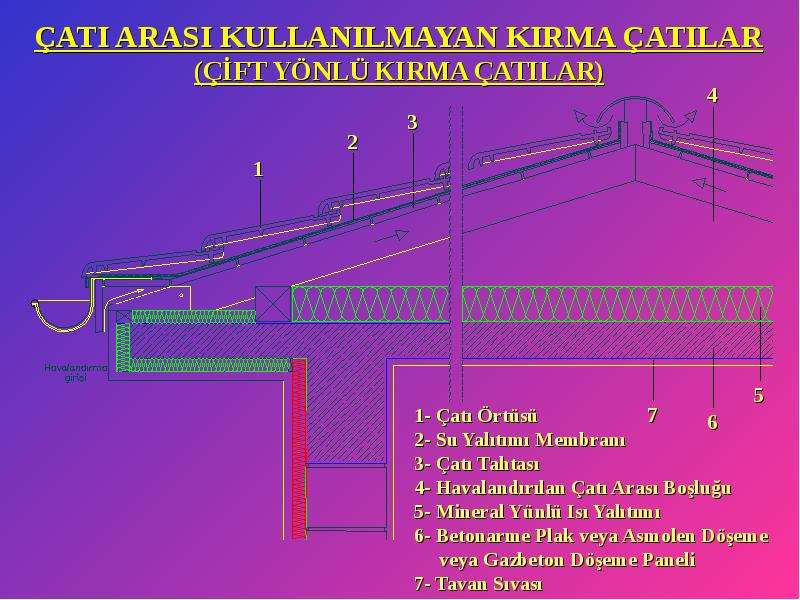

Описание слайда:

Слайд 68

Описание слайда:

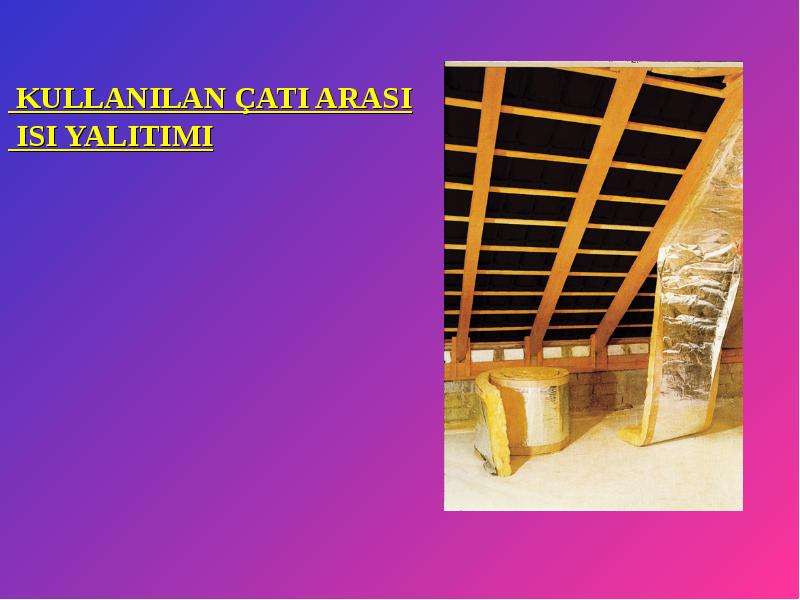

Слайд 69

Описание слайда:

Слайд 70

Описание слайда:

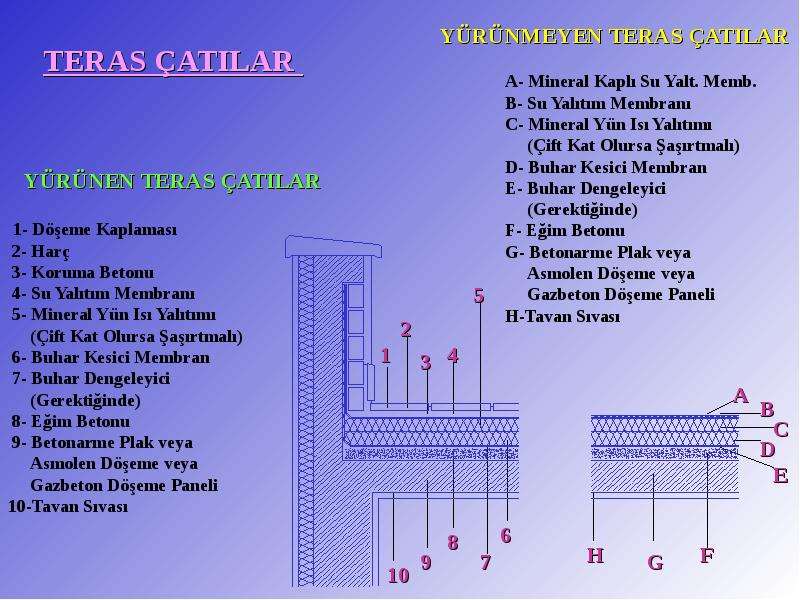

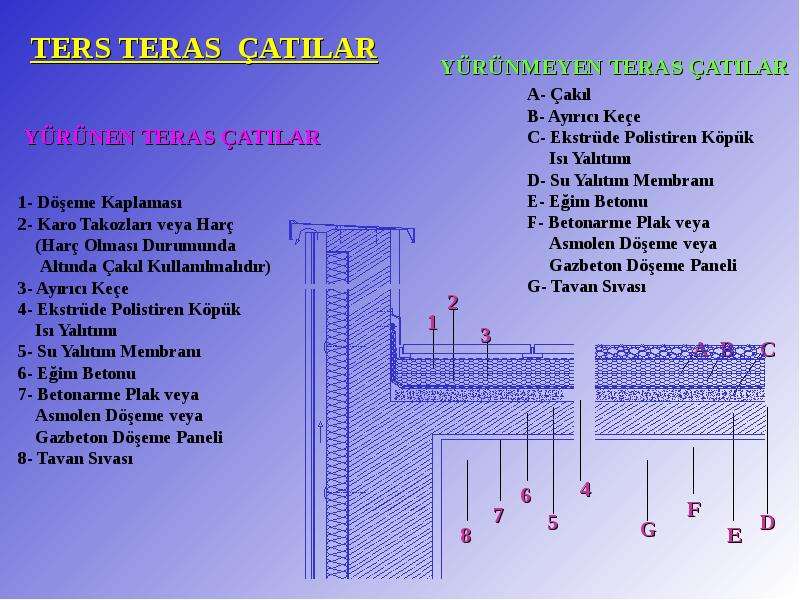

Слайд 71

Описание слайда:

Слайд 72

Описание слайда:

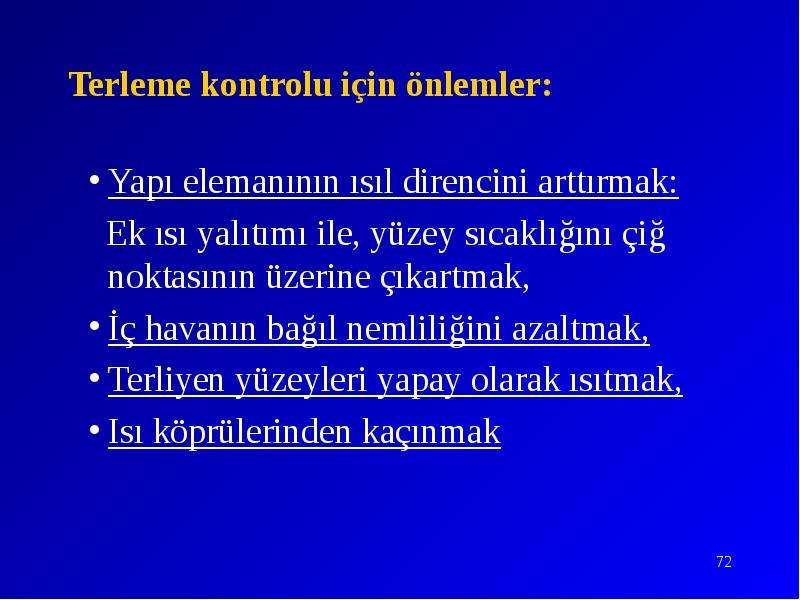

Terleme kontrolu için önlemler: Yapı elemanının ısıl direncini arttırmak: Ek ısı yalıtımı ile, yüzey sıcaklığını çiğ noktasının üzerine çıkartmak, İç havanın bağıl nemliliğini azaltmak, Terliyen yüzeyleri yapay olarak ısıtmak, Isı köprülerinden kaçınmak

Слайд 73

Описание слайда:

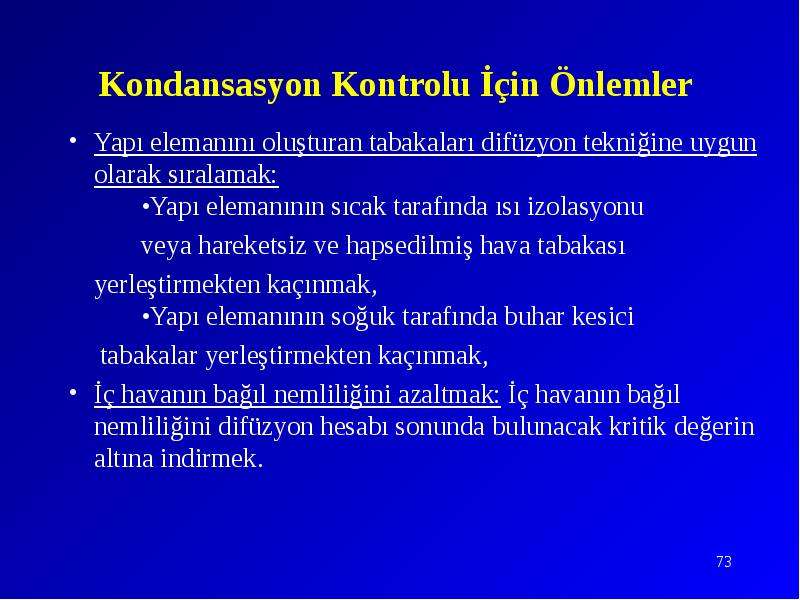

Kondansasyon Kontrolu İçin Önlemler Yapı elemanını oluşturan tabakaları difüzyon tekniğine uygun olarak sıralamak: •Yapı elemanının sıcak tarafında ısı izolasyonu veya hareketsiz ve hapsedilmiş hava tabakası yerleştirmekten kaçınmak, •Yapı elemanının soğuk tarafında buhar kesici tabakalar yerleştirmekten kaçınmak, İç havanın bağıl nemliliğini azaltmak: İç havanın bağıl nemliliğini difüzyon hesabı sonunda bulunacak kritik değerin altına indirmek.

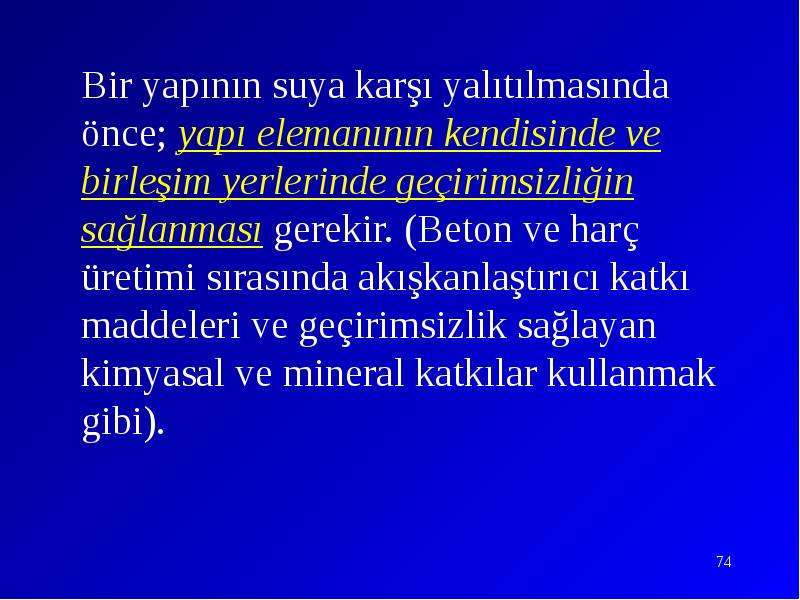

Слайд 74

Описание слайда:

Слайд 75

Описание слайда:

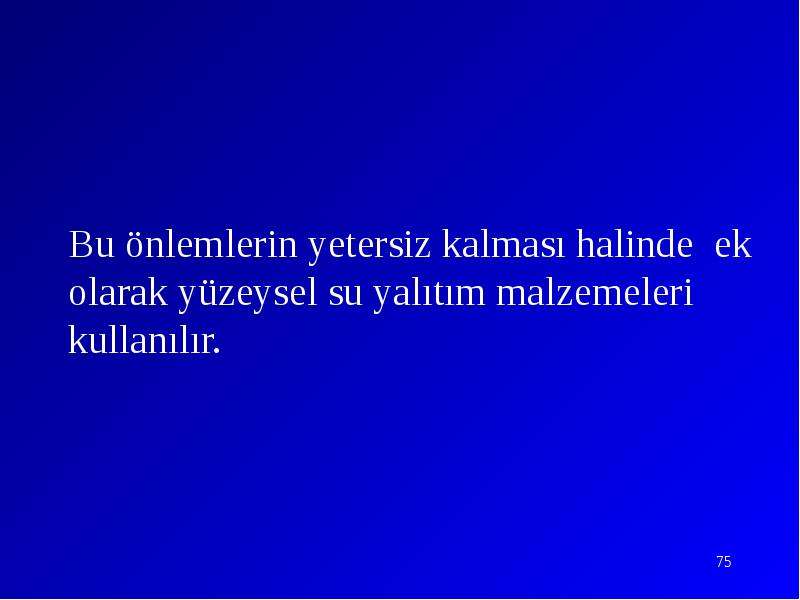

Bu önlemlerin yetersiz kalması halinde ek olarak yüzeysel su yalıtım malzemeleri kullanılır.

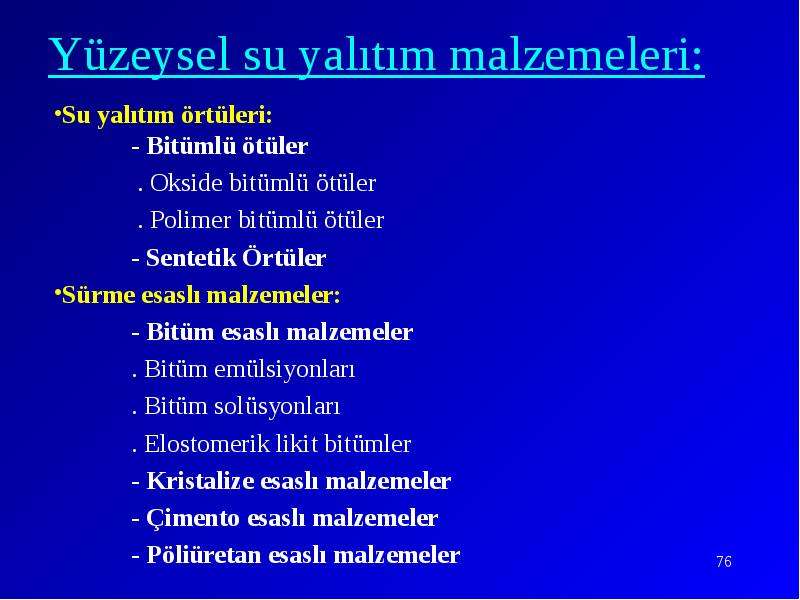

Слайд 76

Описание слайда:

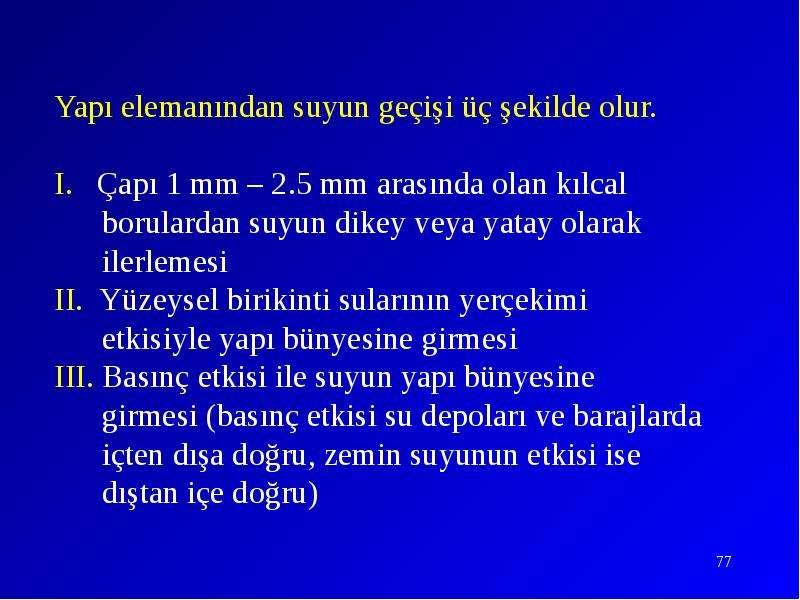

Слайд 77

Описание слайда:

Слайд 78

Описание слайда:

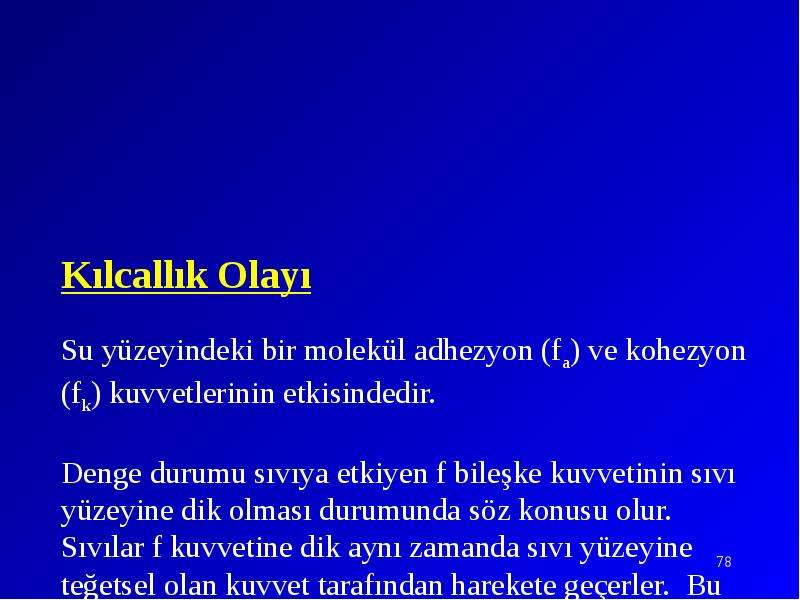

Kılcallık Olayı Su yüzeyindeki bir molekül adhezyon (fa) ve kohezyon (fk) kuvvetlerinin etkisindedir. Denge durumu sıvıya etkiyen f bileşke kuvvetinin sıvı yüzeyine dik olması durumunda söz konusu olur. Sıvılar f kuvvetine dik aynı zamanda sıvı yüzeyine teğetsel olan kuvvet tarafından harekete geçerler. Bu yüzden sıvı katı yüzeyi cidarında yatay durumdan ayrılırlar.

Слайд 79

Описание слайда:

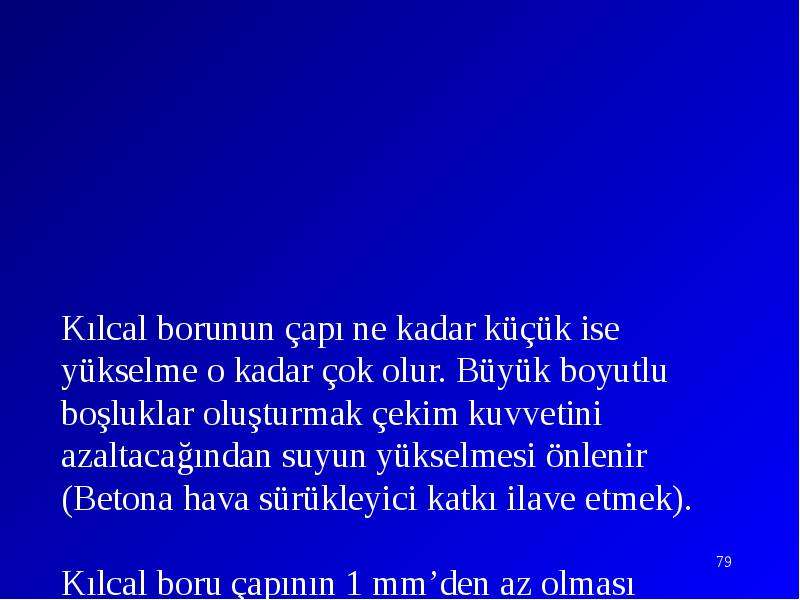

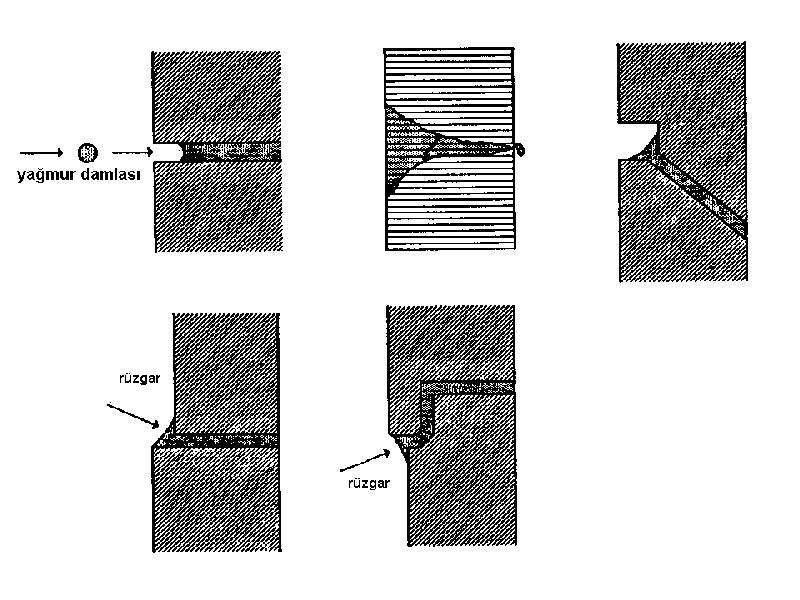

Kılcal borunun çapı ne kadar küçük ise yükselme o kadar çok olur. Büyük boyutlu boşluklar oluşturmak çekim kuvvetini azaltacağından suyun yükselmesi önlenir (Betona hava sürükleyici katkı ilave etmek). Kılcal boru çapının 1 mm’den az olması durumunda ise adsorbsiyon olayı söz konusudur. Borunun yüzeyinde bir yada iki sıra su molekülü oluşur, bu katı sıvı nedeniyle akım zorlaşır.
