Слайд 1

Описание слайда:

Лекция 9

Слайд 2

Описание слайда:

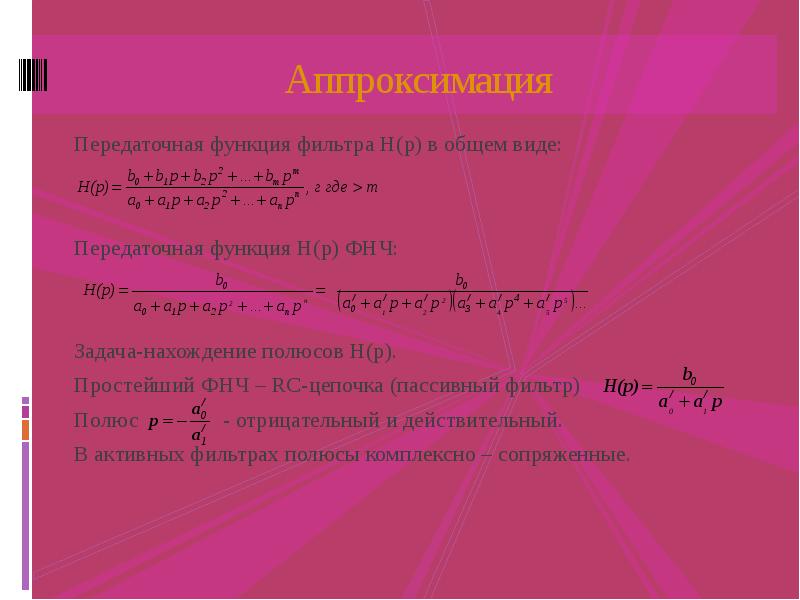

Аппроксимация Передаточная функция фильтра H(p) в общем виде: Передаточная функция H(p) ФНЧ: Задача-нахождение полюсов H(p). Простейший ФНЧ – RC-цепочка (пассивный фильтр) Полюс - отрицательный и действительный. В активных фильтрах полюсы комплексно – сопряженные.

Слайд 3

Описание слайда:

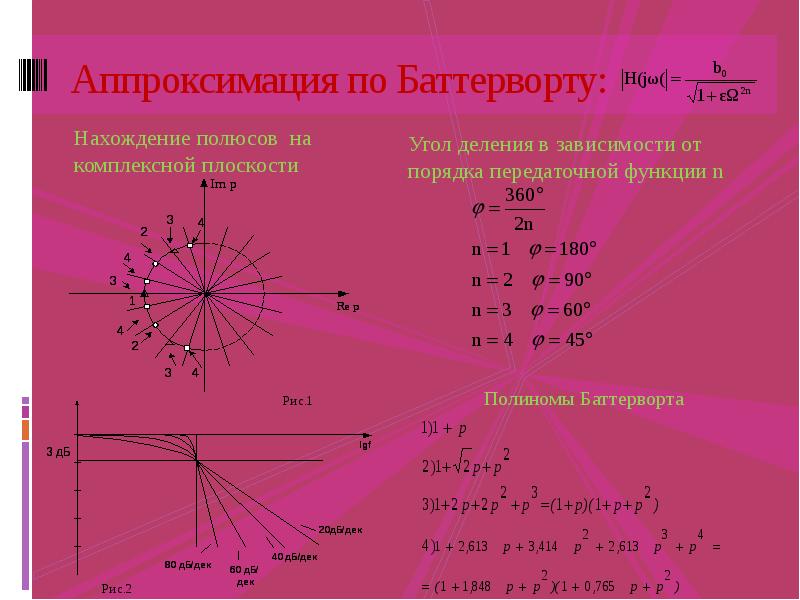

Аппроксимация по Баттерворту: Нахождение полюсов на комплексной плоскости

Слайд 4

Описание слайда:

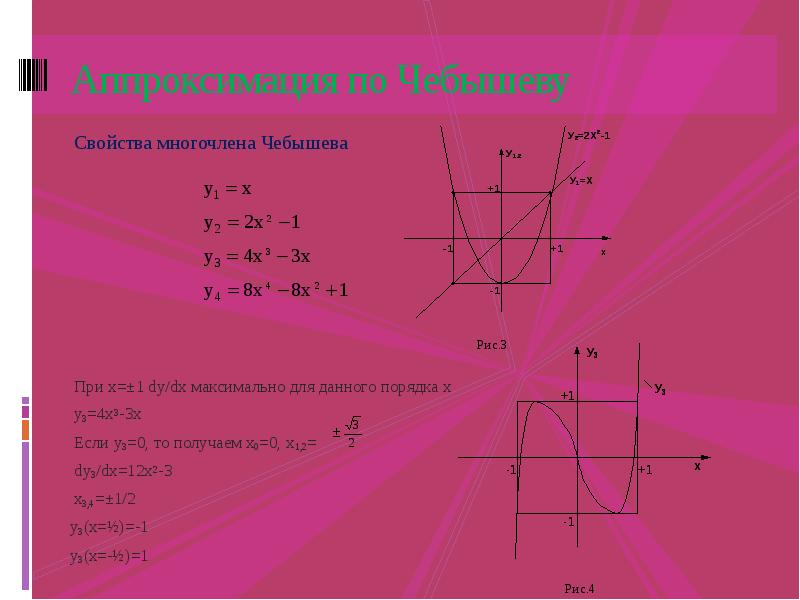

Аппроксимация по Чебышеву Свойства многочлена Чебышева При x=±1 dy/dx максимально для данного порядка x y3=4x3-3x Если y3=0, то получаем x0=0, x1,2= dy3/dx=12x2-3 x3,4=±1/2 y3(x=½)=-1 y3(x=-½)=1

Слайд 5

Описание слайда:

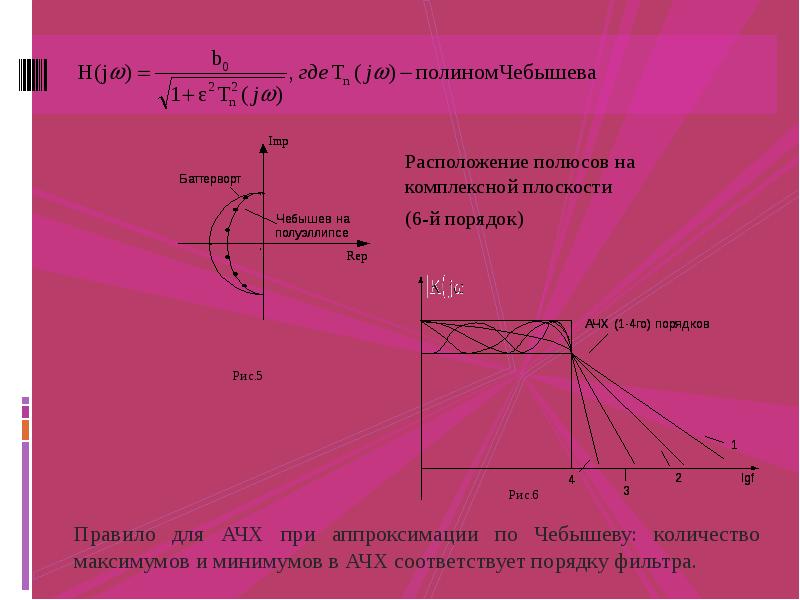

Расположение полюсов на комплексной плоскости Расположение полюсов на комплексной плоскости (6-й порядок)

Слайд 6

Описание слайда:

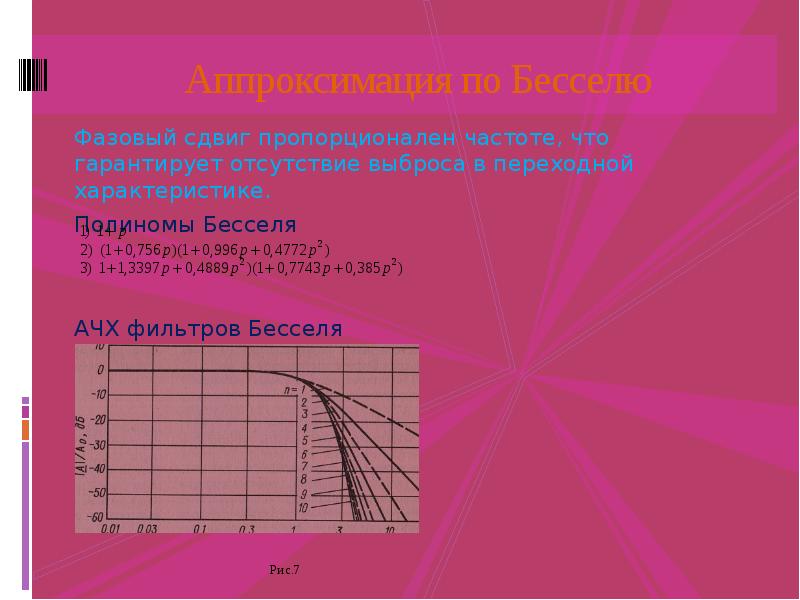

Аппроксимация по Бесселю Фазовый сдвиг пропорционален частоте, что гарантирует отсутствие выброса в переходной характеристике. Полиномы Бесселя АЧХ фильтров Бесселя
