Слайд 1


ЛЕКЦИЯ Чертежи деталей
Описание слайда:
ЛЕКЦИЯ Чертежи деталей

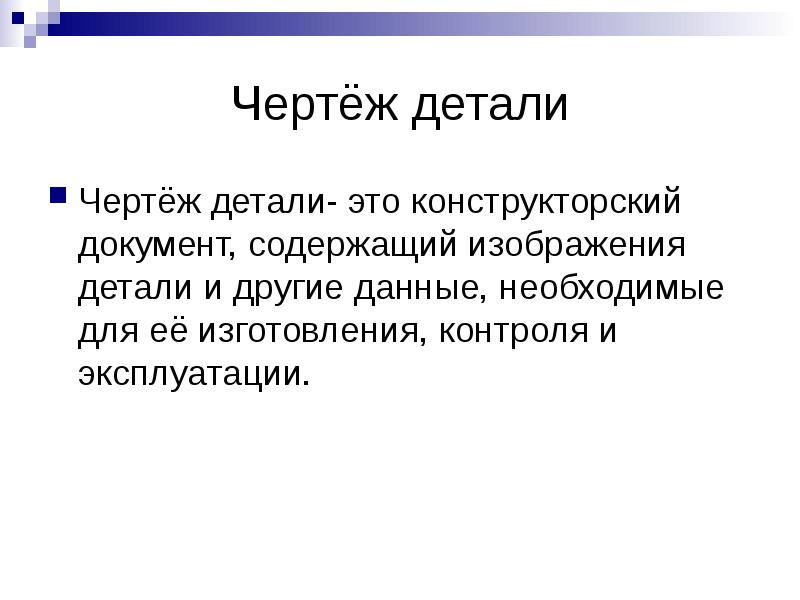

Слайд 2


Чертёж детали Чертёж детали- это конструкторский документ, содержащий изображения детали и другие данные, необходимые для её изготовления, контроля и...
Описание слайда:
Чертёж детали Чертёж детали- это конструкторский документ, содержащий изображения детали и другие данные, необходимые для её изготовления, контроля и эксплуатации.

Слайд 3


Требования к чертежу детали Основные требования к чертежам деталей устанавливает ГОСТ 2.109-73 Каждый чертеж детали выполняется на отдельном листе,...
Описание слайда:
Требования к чертежу детали Основные требования к чертежам деталей устанавливает ГОСТ 2.109-73 Каждый чертеж детали выполняется на отдельном листе, формат которого устанавливает ГОСТ 2.301-68 Чертёж должен содержать основную надпись, выполненную в соответствии с ГОСТ 2.104-68 по форме 1

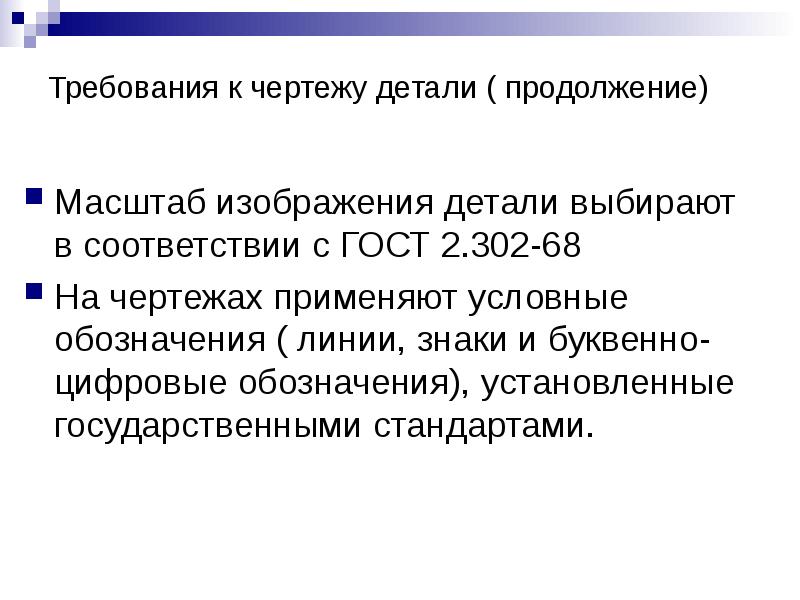

Слайд 4


Требования к чертежу детали ( продолжение) Масштаб изображения детали выбирают в соответствии с ГОСТ 2.302-68 На чертежах применяют условные...
Описание слайда:
Требования к чертежу детали ( продолжение) Масштаб изображения детали выбирают в соответствии с ГОСТ 2.302-68 На чертежах применяют условные обозначения ( линии, знаки и буквенно-цифровые обозначения), установленные государственными стандартами.

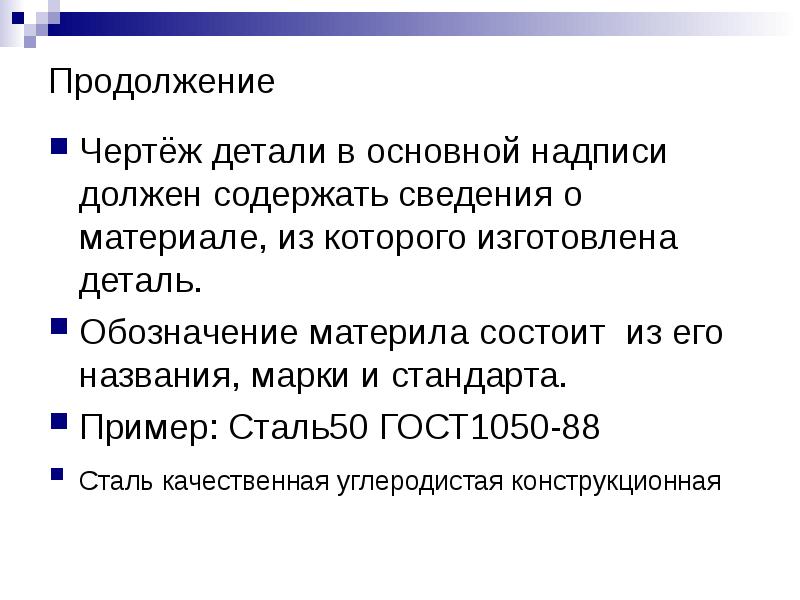

Слайд 5


Продолжение Чертёж детали в основной надписи должен содержать сведения о материале, из которого изготовлена деталь. Обозначение материла состоит из...
Описание слайда:
Продолжение Чертёж детали в основной надписи должен содержать сведения о материале, из которого изготовлена деталь. Обозначение материла состоит из его названия, марки и стандарта. Пример: Сталь50 ГОСТ1050-88 Сталь качественная углеродистая конструкционная

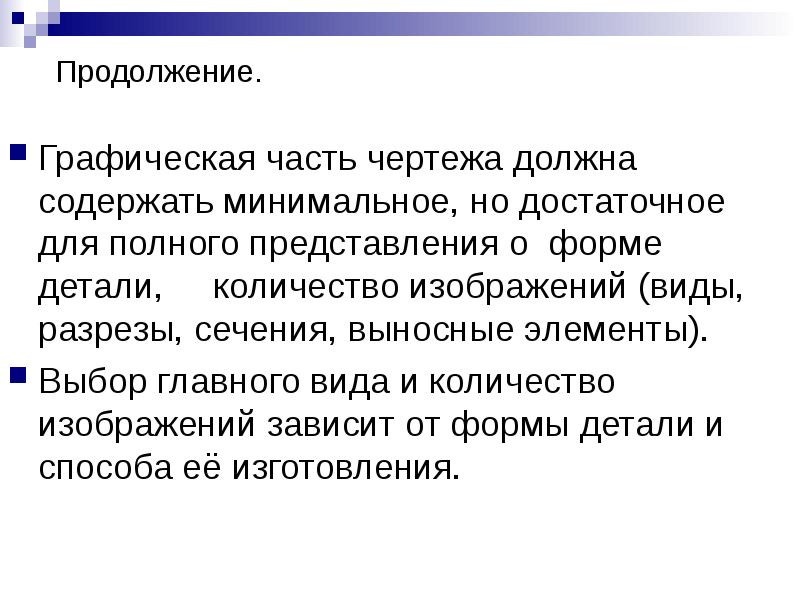

Слайд 6


Продолжение. Графическая часть чертежа должна содержать минимальное, но достаточное для полного представления о форме детали, количество изображений...
Описание слайда:
Продолжение. Графическая часть чертежа должна содержать минимальное, но достаточное для полного представления о форме детали, количество изображений (виды, разрезы, сечения, выносные элементы). Выбор главного вида и количество изображений зависит от формы детали и способа её изготовления.

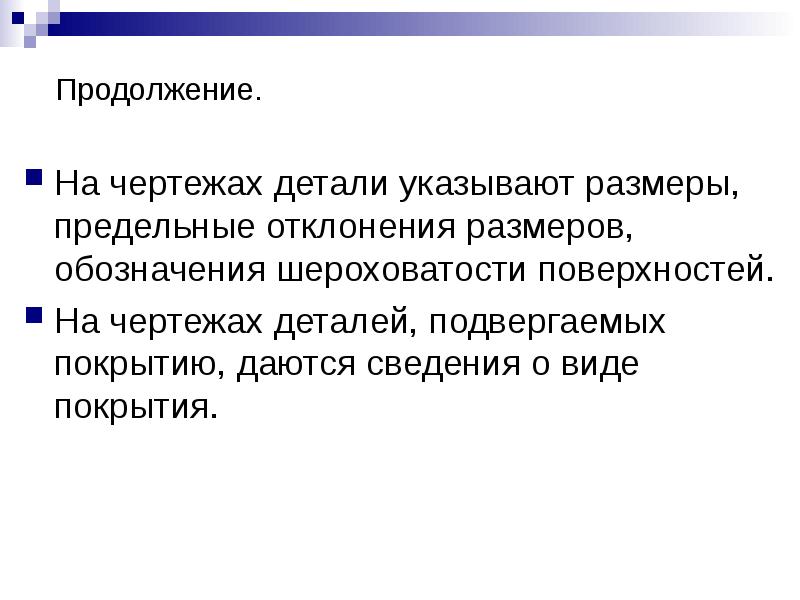

Слайд 7


Продолжение. На чертежах детали указывают размеры, предельные отклонения размеров, обозначения шероховатости поверхностей. На чертежах деталей,...
Описание слайда:
Продолжение. На чертежах детали указывают размеры, предельные отклонения размеров, обозначения шероховатости поверхностей. На чертежах деталей, подвергаемых покрытию, даются сведения о виде покрытия.

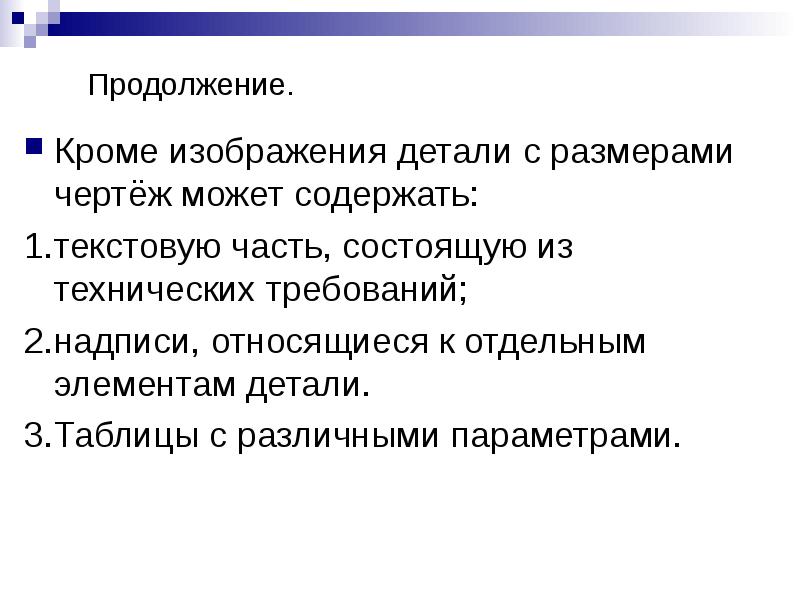

Слайд 8


Продолжение. Кроме изображения детали с размерами чертёж может содержать: 1.текстовую часть, состоящую из технических требований; 2.надписи,...
Описание слайда:
Продолжение. Кроме изображения детали с размерами чертёж может содержать: 1.текстовую часть, состоящую из технических требований; 2.надписи, относящиеся к отдельным элементам детали. 3.Таблицы с различными параметрами.

Слайд 9


Чертеж детали Пример чертежа детали
Описание слайда:
Чертеж детали Пример чертежа детали

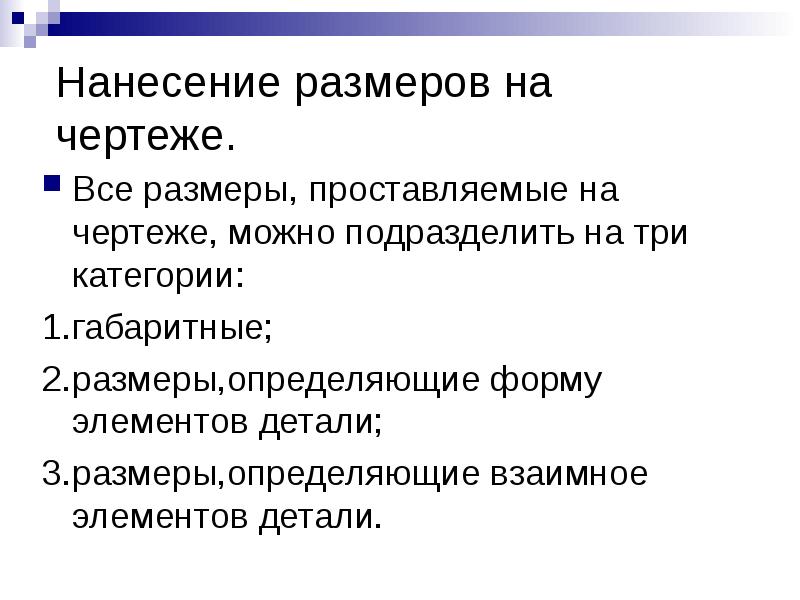

Слайд 10


Нанесение размеров на чертеже. Все размеры, проставляемые на чертеже, можно подразделить на три категории: 1.габаритные; 2.размеры,определяющие форму...
Описание слайда:
Нанесение размеров на чертеже. Все размеры, проставляемые на чертеже, можно подразделить на три категории: 1.габаритные; 2.размеры,определяющие форму элементов детали; 3.размеры,определяющие взаимное элементов детали.

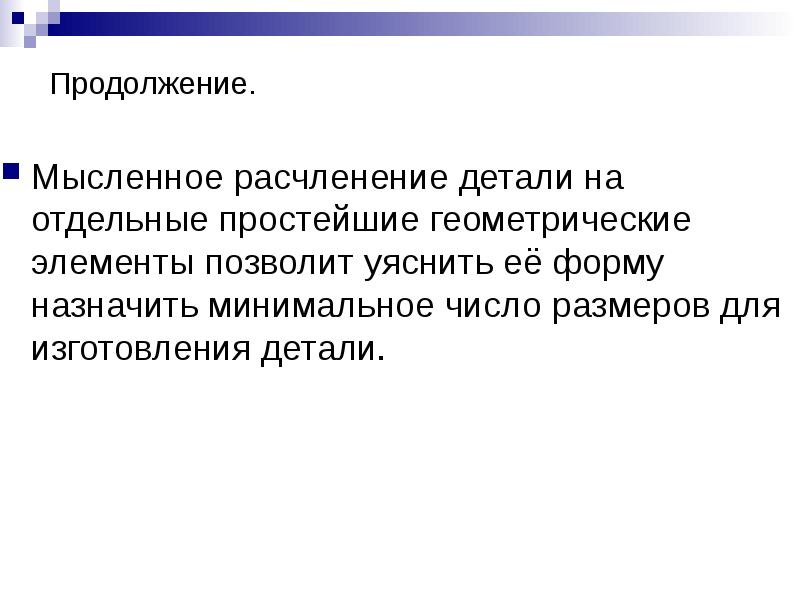

Слайд 11


Продолжение. Мысленное расчленение детали на отдельные простейшие геометрические элементы позволит уяснить её форму назначить минимальное число...
Описание слайда:
Продолжение. Мысленное расчленение детали на отдельные простейшие геометрические элементы позволит уяснить её форму назначить минимальное число размеров для изготовления детали.

Слайд 12


Продолжение. Пример анализа формы простейшей детали
Описание слайда:
Продолжение. Пример анализа формы простейшей детали

Слайд 13


Простановка размеров Способы простановки размеров
Описание слайда:
Простановка размеров Способы простановки размеров

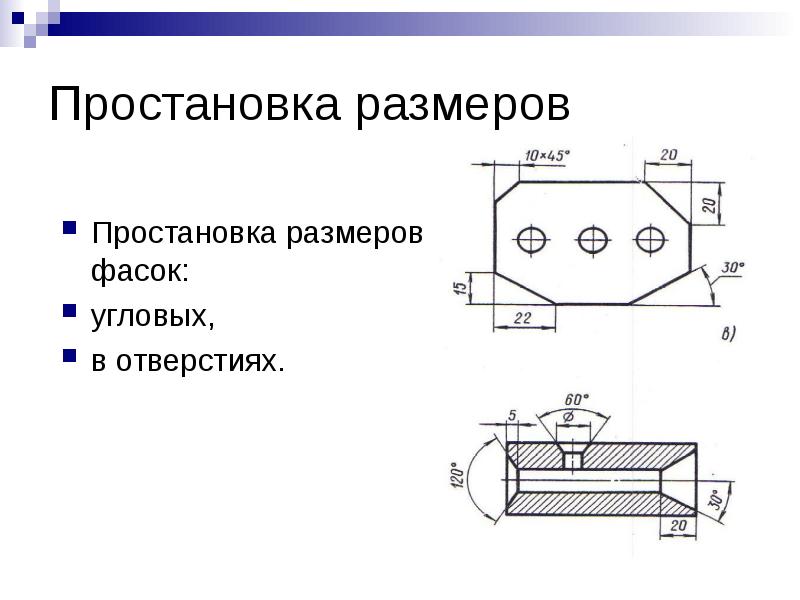

Слайд 14


Простановка размеров Простановка размеров фасок: угловых, в отверстиях.
Описание слайда:
Простановка размеров Простановка размеров фасок: угловых, в отверстиях.

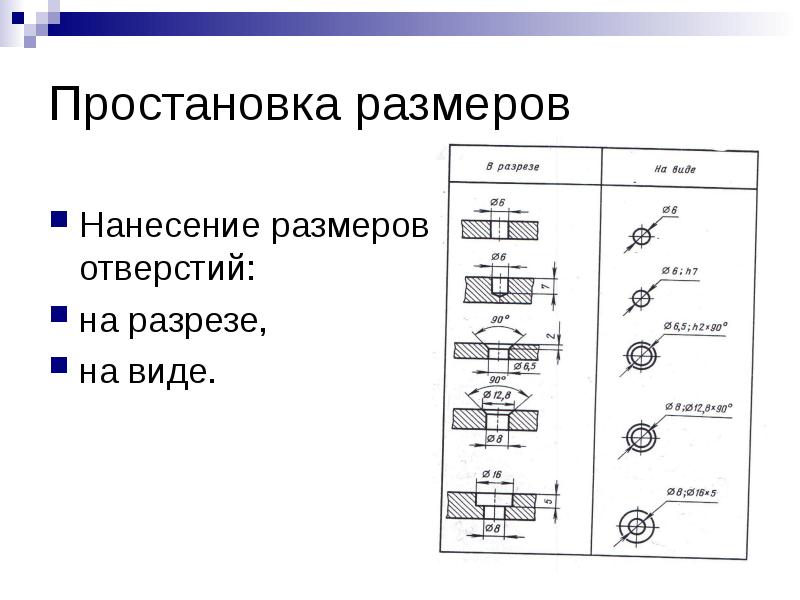

Слайд 15


Простановка размеров Нанесение размеров отверстий: на разрезе, на виде.
Описание слайда:
Простановка размеров Нанесение размеров отверстий: на разрезе, на виде.

Слайд 16


Простановка размеров Нанесение размеров на глухом резьбовом отверстии
Описание слайда:
Простановка размеров Нанесение размеров на глухом резьбовом отверстии

Слайд 17


Простановка размеров Группировка размеров относящихся к одному элементу
Описание слайда:
Простановка размеров Группировка размеров относящихся к одному элементу

Слайд 18


Простановка размеров Нанесение размеров на повторяющиеся элементы
Описание слайда:
Простановка размеров Нанесение размеров на повторяющиеся элементы

Слайд 19


Изображение и обозначение метрической резьбы на чертеже детали На стержне и в отверстии
Описание слайда:
Изображение и обозначение метрической резьбы на чертеже детали На стержне и в отверстии

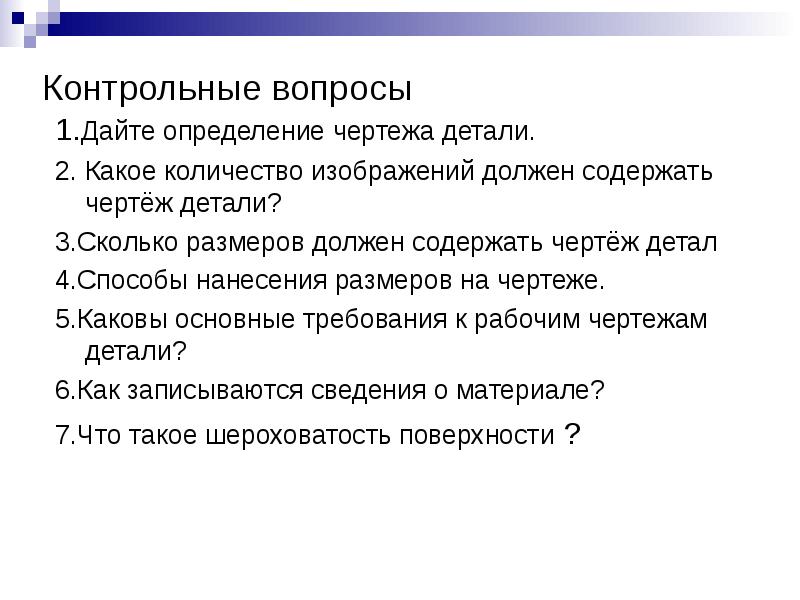

Слайд 20


Контрольные вопросы 1.Дайте определение чертежа детали. 2. Какое количество изображений должен содержать чертёж детали? 3.Сколько размеров должен...
Описание слайда:
Контрольные вопросы 1.Дайте определение чертежа детали. 2. Какое количество изображений должен содержать чертёж детали? 3.Сколько размеров должен содержать чертёж детал 4.Способы нанесения размеров на чертеже. 5.Каковы основные требования к рабочим чертежам детали? 6.Как записываются сведения о материале? 7.Что такое шероховатость поверхности ?
