Слайд 1

Описание слайда:

Лекция 5 Чтение и деталирование чертежа сборочной единицы

Слайд 2

Описание слайда:

Общие сведения Чертёж общего вида - это конструкторский документ, определяющий конструкцию, взаимодействие основных составных частей изделия, а также поясняющий принцип его работы. Изображения на чертежах общих видов выполняются с максимальными упрощениями, устанавливаемыми стандартами ЕСКД. Подробные указания о выполнении чертежей общего вида приведены в ГОСТ 2.119-73 и ГОСТ 2.120-73.

Слайд 3

Описание слайда:

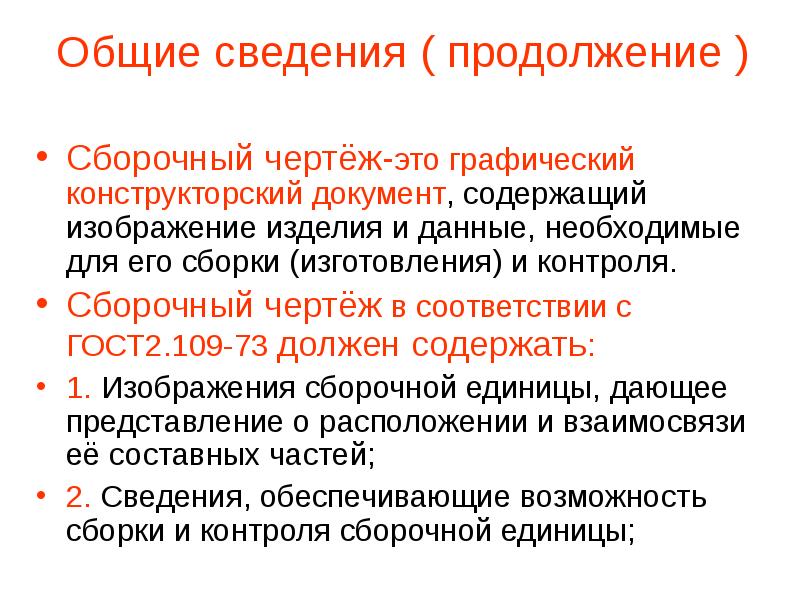

Общие сведения ( продолжение ) Сборочный чертёж-это графический конструкторский документ, содержащий изображение изделия и данные, необходимые для его сборки (изготовления) и контроля. Сборочный чертёж в соответствии с ГОСТ2.109-73 должен содержать: 1. Изображения сборочной единицы, дающее представление о расположении и взаимосвязи её составных частей; 2. Сведения, обеспечивающие возможность сборки и контроля сборочной единицы;

Слайд 4

Описание слайда:

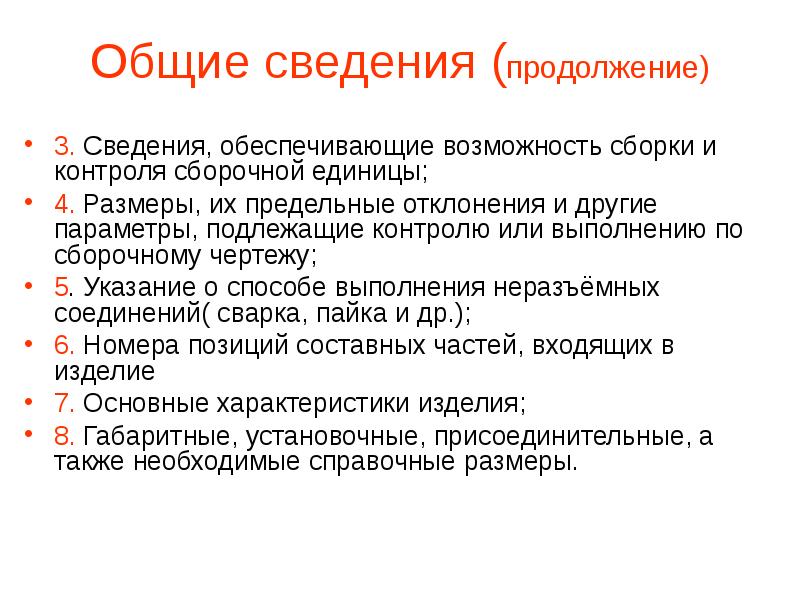

Общие сведения (продолжение) 3. Сведения, обеспечивающие возможность сборки и контроля сборочной единицы; 4. Размеры, их предельные отклонения и другие параметры, подлежащие контролю или выполнению по сборочному чертежу; 5. Указание о способе выполнения неразъёмных соединений( сварка, пайка и др.); 6. Номера позиций составных частей, входящих в изделие 7. Основные характеристики изделия; 8. Габаритные, установочные, присоединительные, а также необходимые справочные размеры.

Слайд 5

Описание слайда:

Чтение и деталирование чертежа сборочной единицы Сборочный чертёж изделия

Слайд 6

Описание слайда:

Чтение и деталирование чертежа сборочной единицы Сборочный чертёж

Слайд 7

Описание слайда:

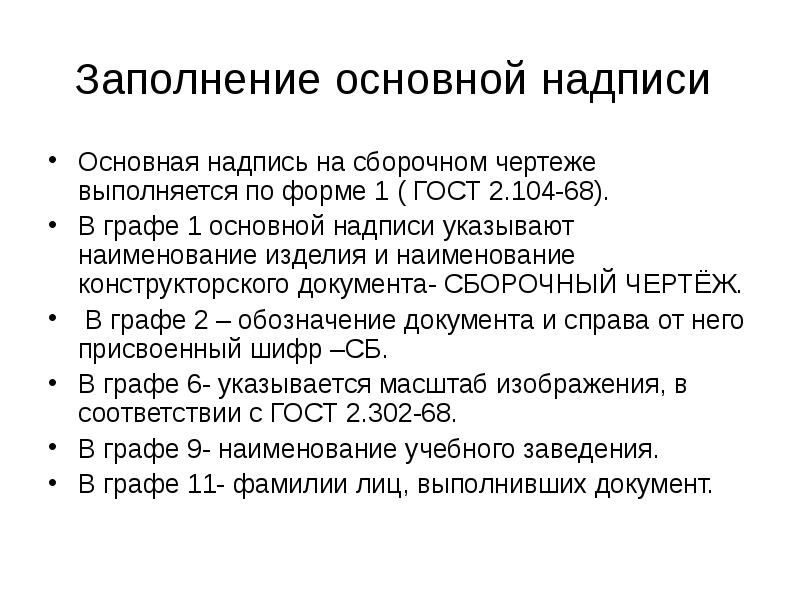

Заполнение основной надписи Основная надпись на сборочном чертеже выполняется по форме 1 ( ГОСТ 2.104-68). В графе 1 основной надписи указывают наименование изделия и наименование конструкторского документа- СБОРОЧНЫЙ ЧЕРТЁЖ. В графе 2 – обозначение документа и справа от него присвоенный шифр –СБ. В графе 6- указывается масштаб изображения, в соответствии с ГОСТ 2.302-68. В графе 9- наименование учебного заведения. В графе 11- фамилии лиц, выполнивших документ.

Слайд 8

Описание слайда:

Чтение и деталирование чертежа сборочной единицы Спецификация и описание сборочной единицы

Слайд 9

Описание слайда:

Спецификация Спецификация- текстовый документ, определяющий состав сборочной единицы( комплекса, комплекта) и необходимый для её изготовления, комплектования конструкторских документов и планирования запуска в производство. Спецификация выполняется на отдельных листах формата А4 с основной надписью по форме 2 для заглавного листа и по форме 2а для последующих листов при большом числе составных частей сборочной единицы ( ГОСТ 2.108-68).

Слайд 10

Описание слайда:

Чтение сборочного чертежа Прочитать сборочный чертёж- это означает определить назначение, устройство и принцип работы изображенного на нём изделия. Рекомендуемая последовательность чтения сборочных чертежей: 1. Ознакомление с изделием. По основной надписи выяснить наименование изделия, масштаб изображения и др. 2. Чтение изображений. Определить, какие виды, разрезы, сечения даны на чертеже и каково назначение каждого изображения.

Слайд 11

Описание слайда:

Чтение сборочного чертежа (продолжение) 3. Изучение составных частей изделия. По спецификации выяснить их наименования, по чертежу- форму и взаимное положение. Изучить составные части изделия по порядку номеров позиций спецификации, причем изображения деталей сначала следует найти на том виде на котором указан номер позиции, а затем на остальных. Выявлению формы детали способствуют три момента: а) наименование детали, б) проекционная связь между изображениями, в) наклон штриховки( для одной детали наклон штриховки и частота на всех изображениях одинакова).

Слайд 12

Описание слайда:

Чтение сборочного чертежа ( продолжение) 4. Изучение конструкции изделия. Выяснить характер соединения отдельных деталей между собой. Для неразъёмных соединений( сварных, клёпаных, паяных и т.п.) определить каждый элемент и места соединения, а для разъёмных- выяснить все крепёжные детали. 5.Определение последовательности сборки и разборки изделия.

Слайд 13

Описание слайда:

Чтение и деталирование чертежа сборочной единицы Чертёж сборочной единицы изделия «Амортизатор», состоящего из 6 деталей. Вычленение детали поз. 3

Слайд 14

Описание слайда:

Чтение и деталирование чертежа сборочной единицы Чертёж детали поз. 3

Слайд 15

Описание слайда:

Чтение и деталирование чертежа сборочной единицы Вычленение детали поз.4

Слайд 16

Описание слайда:

Чтение и деталирование чертежа сборочной единицы Чертёж детали поз. 4

Слайд 17

Описание слайда:

Чтение и деталирование чертежа сборочной единицы Вычленение детали поз. 1

Слайд 18

Описание слайда:

Чтение и деталирование чертежа сборочной единицы Чертёж детали поз.1

Слайд 19

Описание слайда:

Чтение и деталирование чертежа сборочной единицы Вычленение детали поз. 2

Слайд 20

Описание слайда:

Чтение и деталирование чертежа сборочной единицы Чертёж детали поз. 2

Слайд 21

Описание слайда:

Чтение и деталирование чертежа сборочной единицы Фрагмент сборочного чертежа “ Разъём”

Слайд 22

Описание слайда:

Чтение и деталирование чертежа сборочной единицы Вычленение детали и её реконструкция

Слайд 23

Описание слайда:

Чтение и деталирование чертежа сборочной единицы Вычленение и реконструкция детали

Слайд 24

Описание слайда:

Чтение и деталирование чертежа сборочной единицы Вычленение и реконструкция детали

Слайд 25

Описание слайда:

Чтение и деталирование чертежа сборочной единицы Чертёж детали “Цанга”

Слайд 26

Описание слайда:

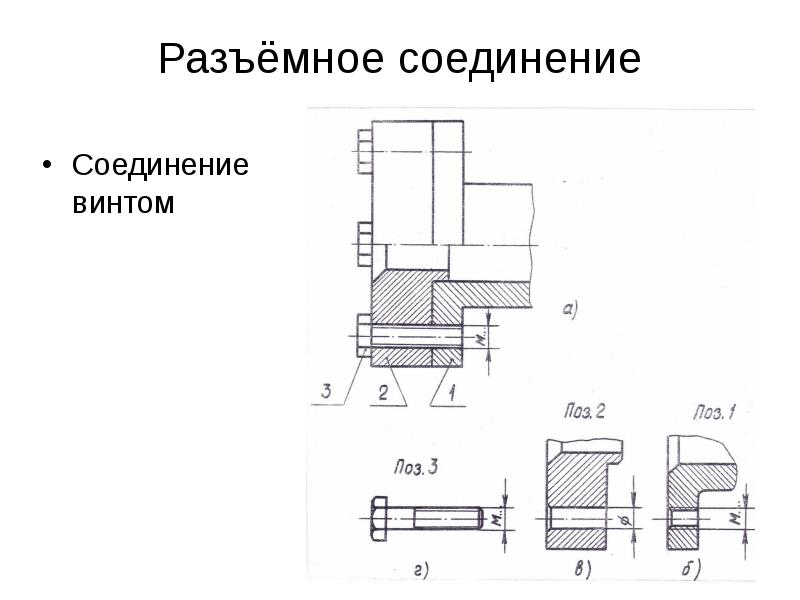

Разъёмное соединение Соединение винтом

Слайд 27

Описание слайда:

Разъёмное соединение Резьбовое соединение

Слайд 28

Описание слайда:

Разъёмные соединения Соединение без резьбы

Слайд 29

Описание слайда:

Разъёмные соединения Основные ошибки, допускаемые при выполнении чертежа детали

Слайд 30

Описание слайда:

Вопросы по темам лекции 1. Что должен содержать сборочный чертёж? 2. Каковы правила оформления чертежа сборочной единицы? 3. Какие условности и упрощения допустимы при выполнении сборочного чертежа? 4. Что представляет собой спецификация? 5. Какова последовательность заполнения спецификации? 6. Какова последовательность чтения сборочного чертежа? 7. Что называется деталированием? 8. Какова последовательность выполнения чертежа детали при деталировании сборочного чертежа?
