Диспергирующие элементы Лекция №8

Слайд 2

Описание слайда:

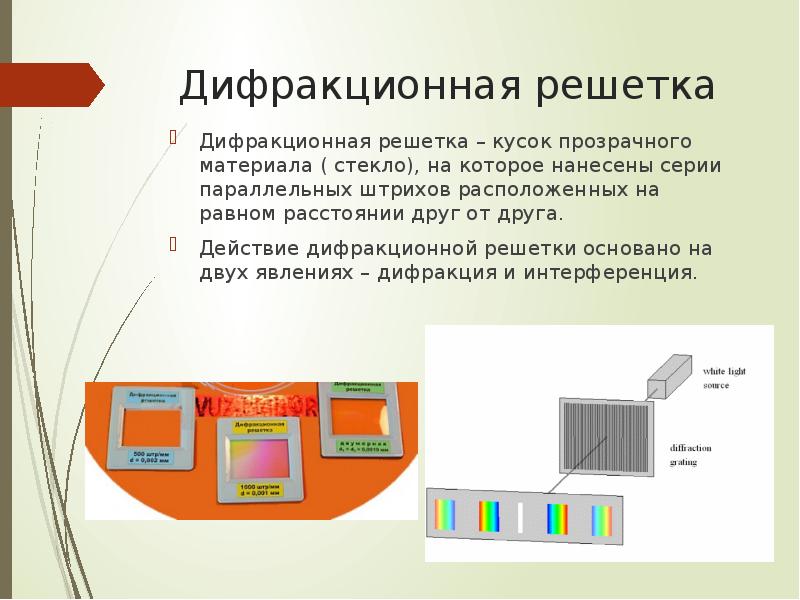

Дифракционная решетка Дифракционная решетка – кусок прозрачного материала ( стекло), на которое нанесены серии параллельных штрихов расположенных на равном расстоянии друг от друга. Действие дифракционной решетки основано на двух явлениях – дифракция и интерференция.

Слайд 3

Описание слайда:

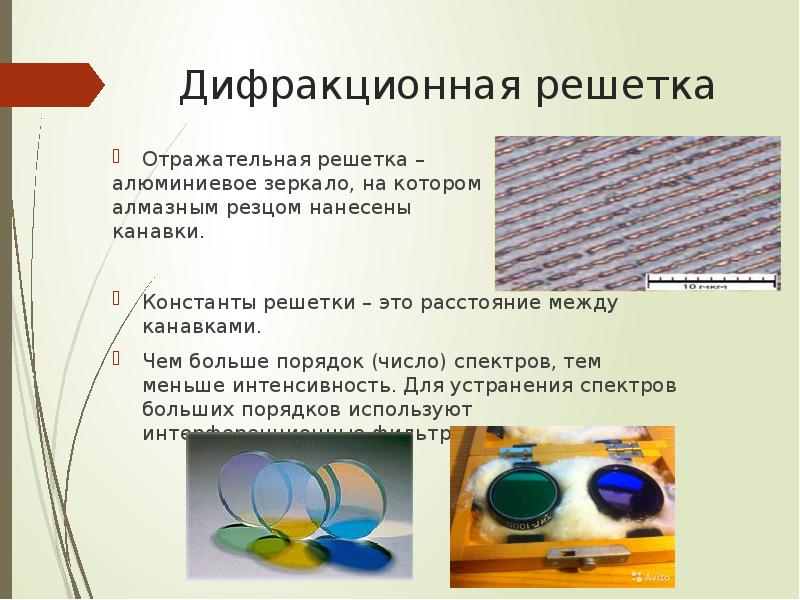

Дифракционная решетка Отражательная решетка – алюминиевое зеркало, на котором алмазным резцом нанесены канавки. Константы решетки – это расстояние между канавками. Чем больше порядок (число) спектров, тем меньше интенсивность. Для устранения спектров больших порядков используют интерференционные фильтры.

Слайд 4

Описание слайда:

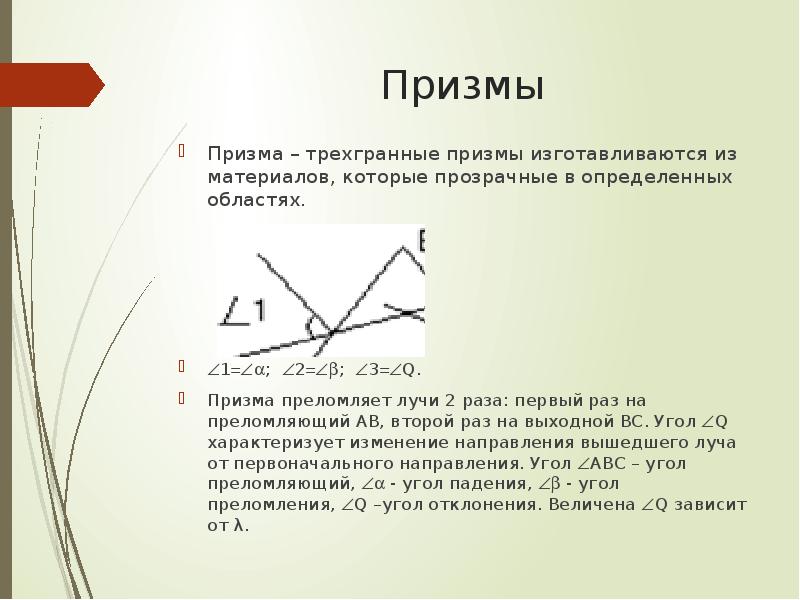

Призмы Призма – трехгранные призмы изготавливаются из материалов, которые прозрачные в определенных областях. 1; 2; 3Q. Призма преломляет лучи 2 раза: первый раз на преломляющий АВ, второй раз на выходной ВС. Угол Q характеризует изменение направления вышедшего луча от первоначального направления. Угол АВС – угол преломляющий,  - угол падения,  - угол преломления, Q –угол отклонения. Величена Q зависит от λ.

Слайд 5

Описание слайда:

Призмы преломляющая грань основание - через нее свет не идет Угловая дисперсия – мера эффективности разложения света на составные длины волн. Угловая дисперсия зависит от: материала призмы (чем больше дисперсия показание преломления для вещества, тем больше дисперсия призмы ); от длинны волны, чем больше длинна волны, тем меньше дисперсия.

Слайд 6

Описание слайда:

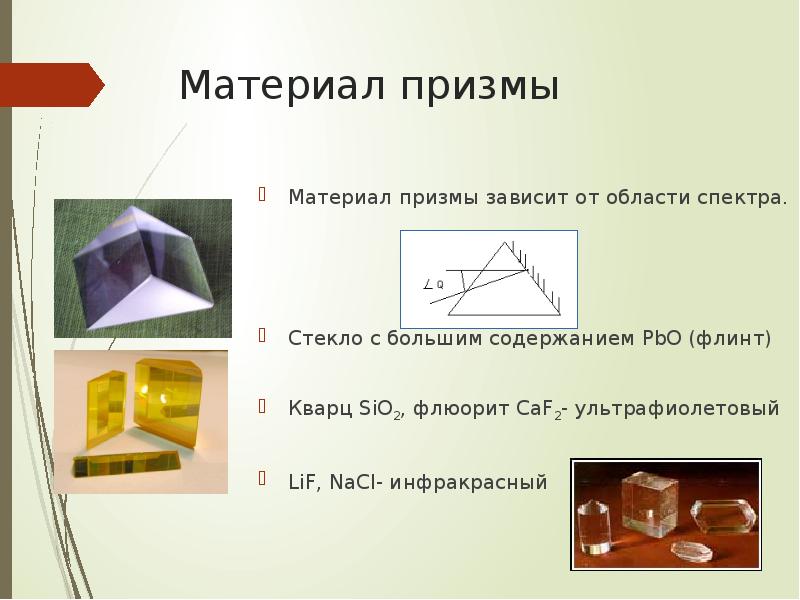

Материал призмы Материал призмы зависит от области спектра. Стекло с большим содержанием PbO (флинт) Кварц SiO2, флюорит CaF2- ультрафиолетовый LiF, NaCl- инфракрасный

Слайд 7

Описание слайда:

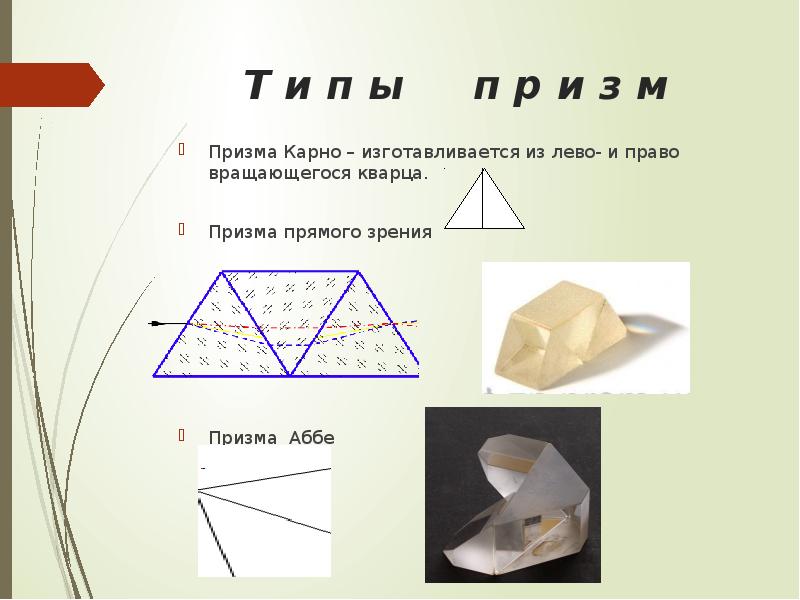

Т и п ы п р и з м Призма Карно – изготавливается из лево- и право вращающегося кварца. Призма прямого зрения Призма Аббе

Слайд 8

Описание слайда:

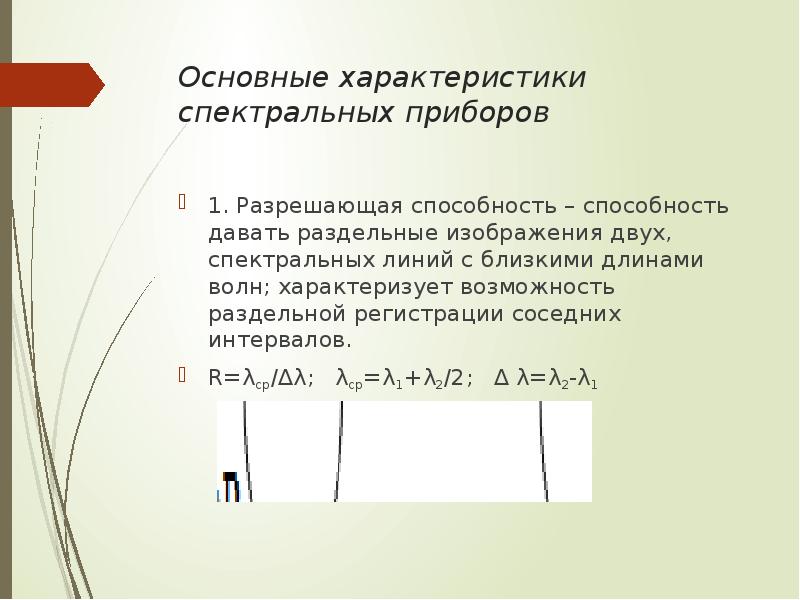

Основные характеристики спектральных приборов 1. Разрешающая способность – способность давать раздельные изображения двух, спектральных линий с близкими длинами волн; характеризует возможность раздельной регистрации соседних интервалов. R=λср/∆λ; λср=λ1+λ2/2; ∆ λ=λ2-λ1

Слайд 9

Описание слайда:

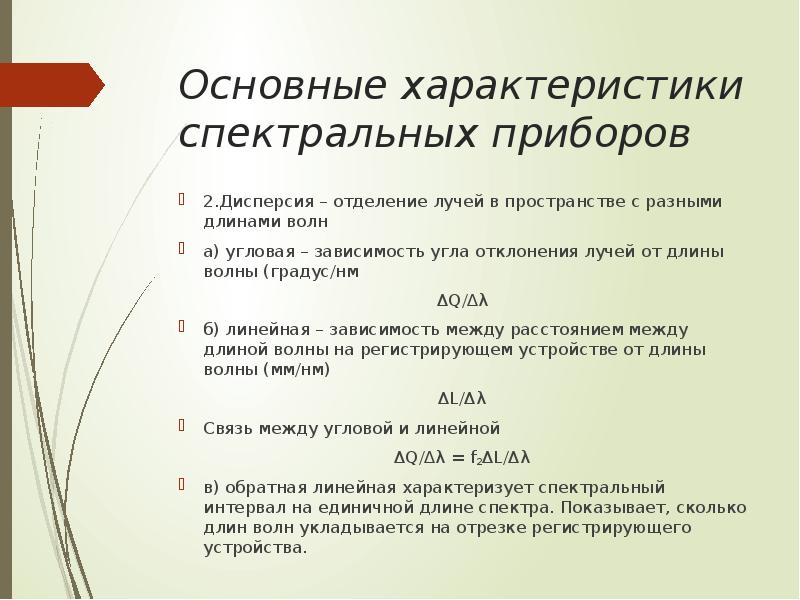

Основные характеристики спектральных приборов 2.Дисперсия – отделение лучей в пространстве с разными длинами волн а) угловая – зависимость угла отклонения лучей от длины волны (градус/нм ΔQ/∆λ б) линейная – зависимость между расстоянием между длиной волны на регистрирующем устройстве от длины волны (мм/нм) ΔL/Δλ Связь между угловой и линейной ΔQ/∆λ = f2ΔL/Δλ в) обратная линейная характеризует спектральный интервал на единичной длине спектра. Показывает, сколько длин волн укладывается на отрезке регистрирующего устройства.

Слайд 10

Описание слайда:

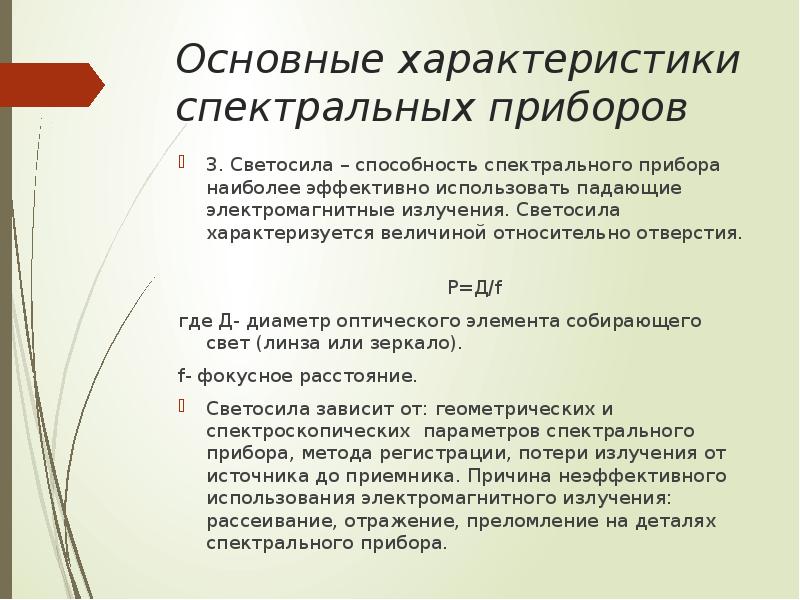

Основные характеристики спектральных приборов 3. Светосила – способность спектрального прибора наиболее эффективно использовать падающие электромагнитные излучения. Светосила характеризуется величиной относительно отверстия. P=Д/f где Д- диаметр оптического элемента собирающего свет (линза или зеркало). f- фокусное расстояние. Светосила зависит от: геометрических и спектроскопических параметров спектрального прибора, метода регистрации, потери излучения от источника до приемника. Причина неэффективного использования электромагнитного излучения: рассеивание, отражение, преломление на деталях спектрального прибора.

Слайд 11

Описание слайда:

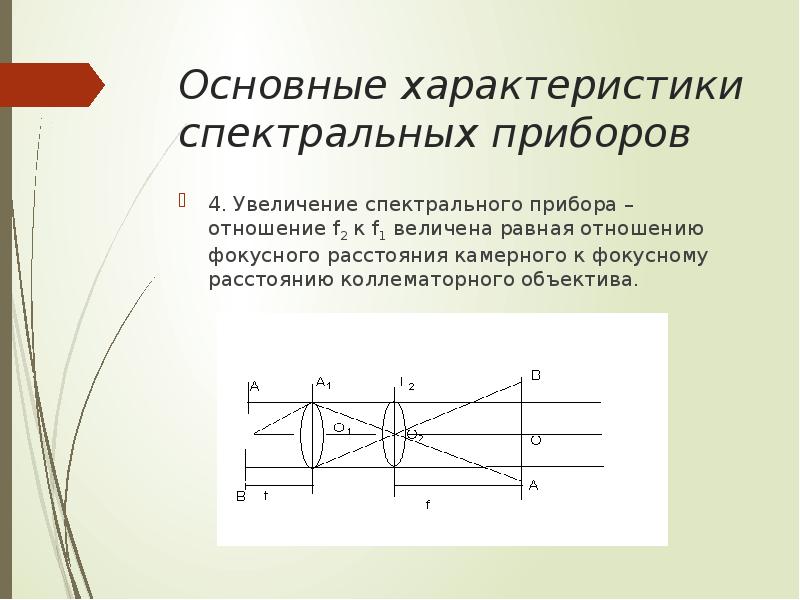

Основные характеристики спектральных приборов 4. Увеличение спектрального прибора – отношение f2 к f1 величена равная отношению фокусного расстояния камерного к фокусному расстоянию коллематорного объектива.

Слайд 12

Описание слайда:

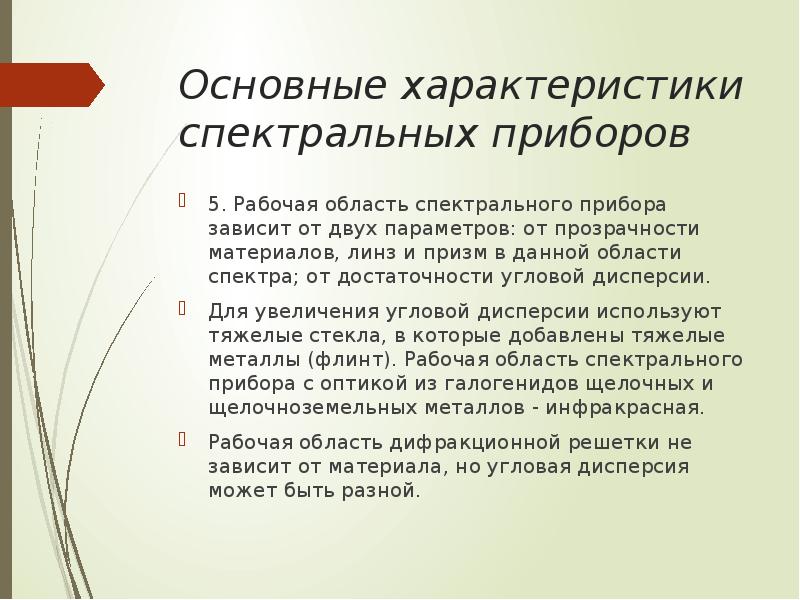

Основные характеристики спектральных приборов 5. Рабочая область спектрального прибора зависит от двух параметров: от прозрачности материалов, линз и призм в данной области спектра; от достаточности угловой дисперсии. Для увеличения угловой дисперсии используют тяжелые стекла, в которые добавлены тяжелые металлы (флинт). Рабочая область спектрального прибора с оптикой из галогенидов щелочных и щелочноземельных металлов - инфракрасная. Рабочая область дифракционной решетки не зависит от материала, но угловая дисперсия может быть разной.

Слайд 13

Описание слайда:

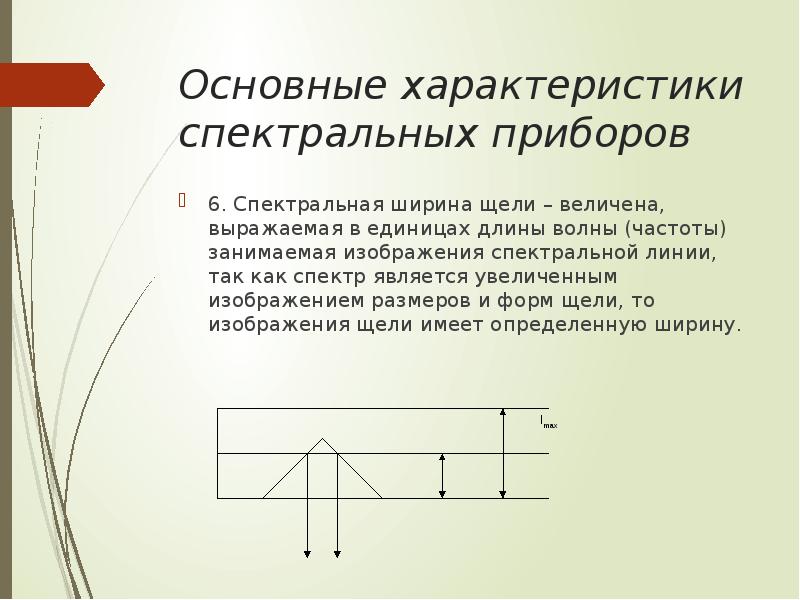

Основные характеристики спектральных приборов 6. Спектральная ширина щели – величена, выражаемая в единицах длины волны (частоты) занимаемая изображения спектральной линии, так как спектр является увеличенным изображением размеров и форм щели, то изображения щели имеет определенную ширину.

Слайд 14

Описание слайда:

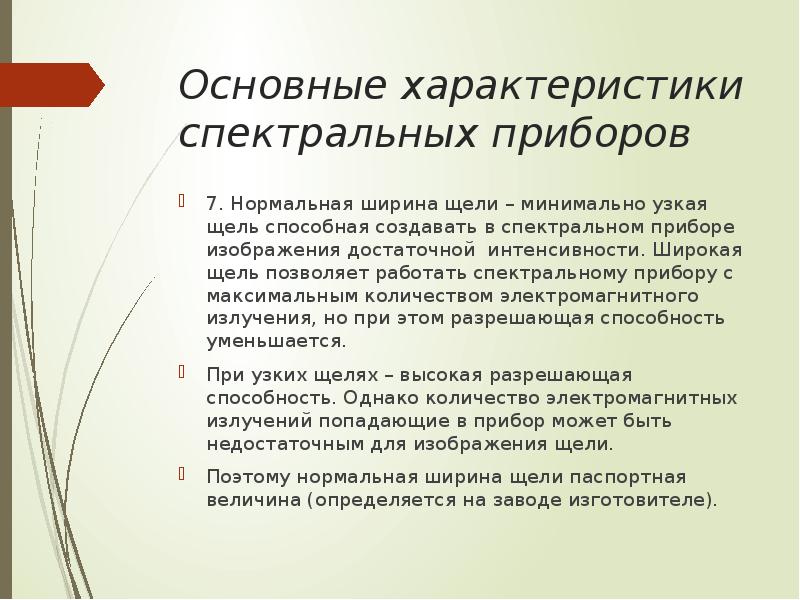

Основные характеристики спектральных приборов 7. Нормальная ширина щели – минимально узкая щель способная создавать в спектральном приборе изображения достаточной интенсивности. Широкая щель позволяет работать спектральному прибору с максимальным количеством электромагнитного излучения, но при этом разрешающая способность уменьшается. При узких щелях – высокая разрешающая способность. Однако количество электромагнитных излучений попадающие в прибор может быть недостаточным для изображения щели. Поэтому нормальная ширина щели паспортная величина (определяется на заводе изготовителе).
