Слайд 1


Единая система конструкторской документации
Описание слайда:
Единая система конструкторской документации

Слайд 2


Единая система конструкторской документации, слайд №2
Описание слайда:

Слайд 3

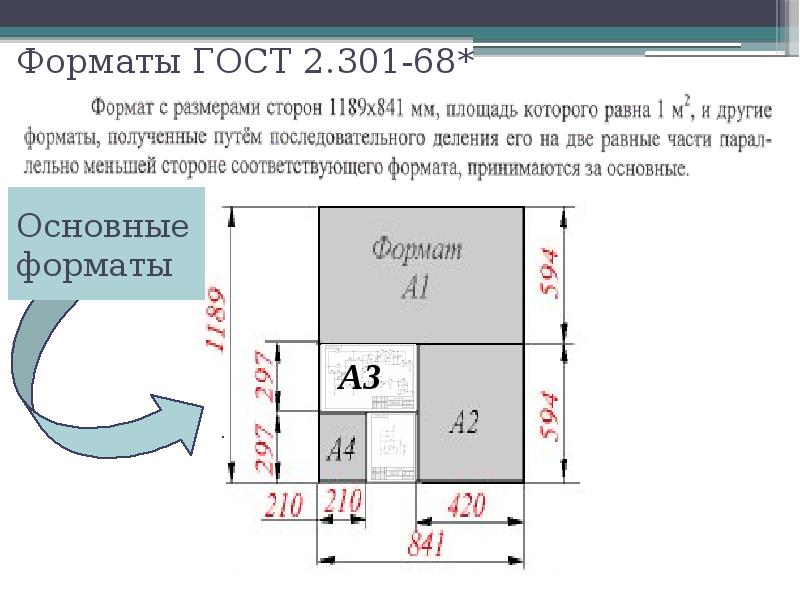

Обозначение и размеры основных форматов
Описание слайда:
Обозначение и размеры основных форматов

Слайд 4

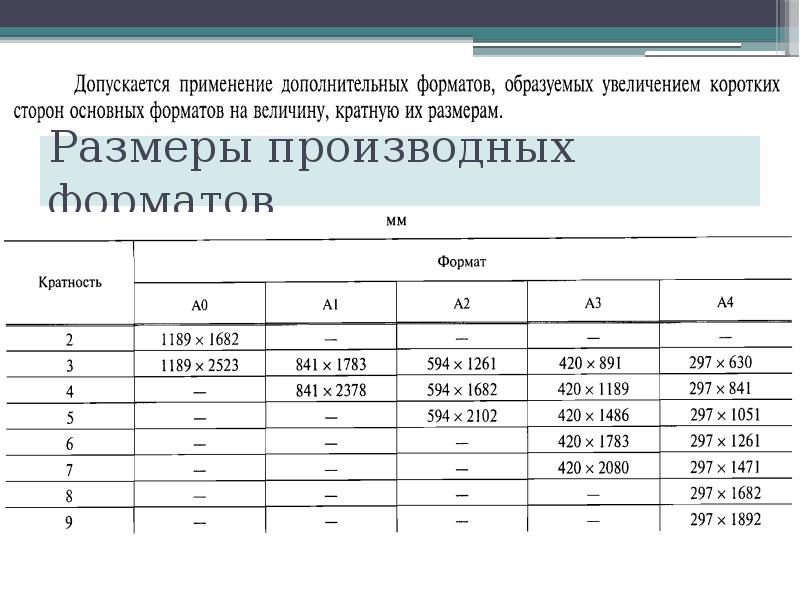

Размеры производных форматов
Описание слайда:
Размеры производных форматов

Слайд 5

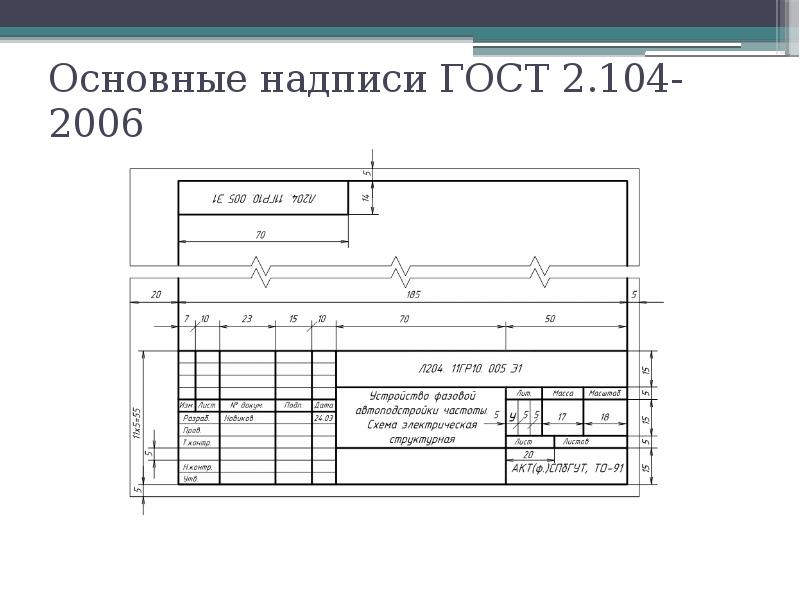

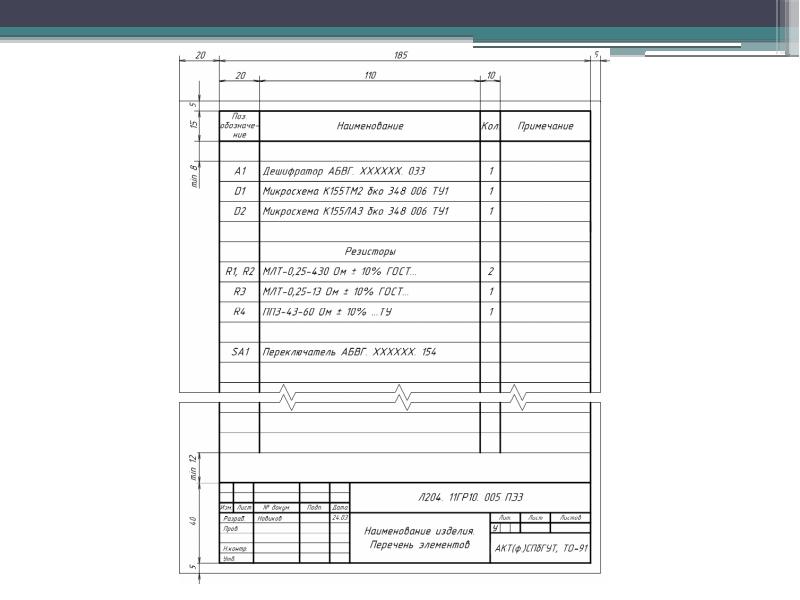

Основные надписи ГОСТ 2.104-2006
Описание слайда:
Основные надписи ГОСТ 2.104-2006

Слайд 6

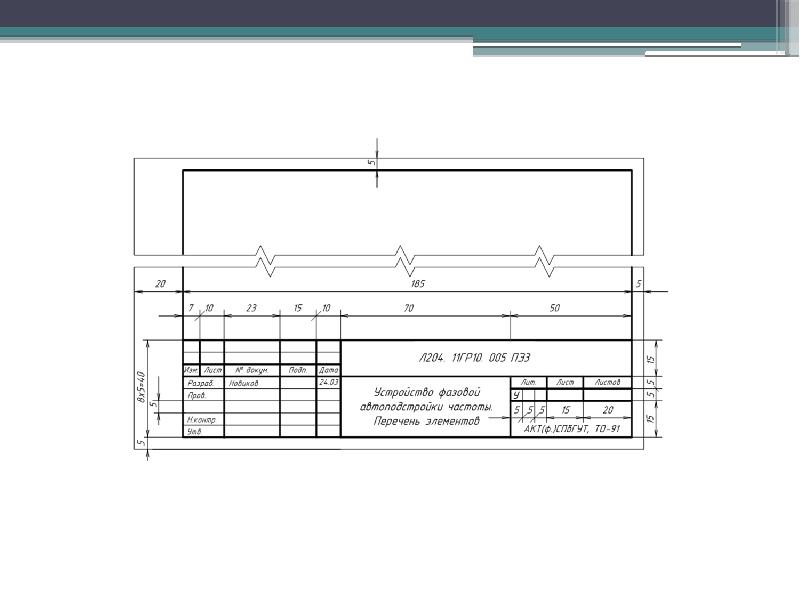

Основные надписи ГОСТ 2.104-2006
Описание слайда:
Основные надписи ГОСТ 2.104-2006

Слайд 7


Единая система конструкторской документации, слайд №7
Описание слайда:

Слайд 8


Единая система конструкторской документации, слайд №8
Описание слайда:

Слайд 9


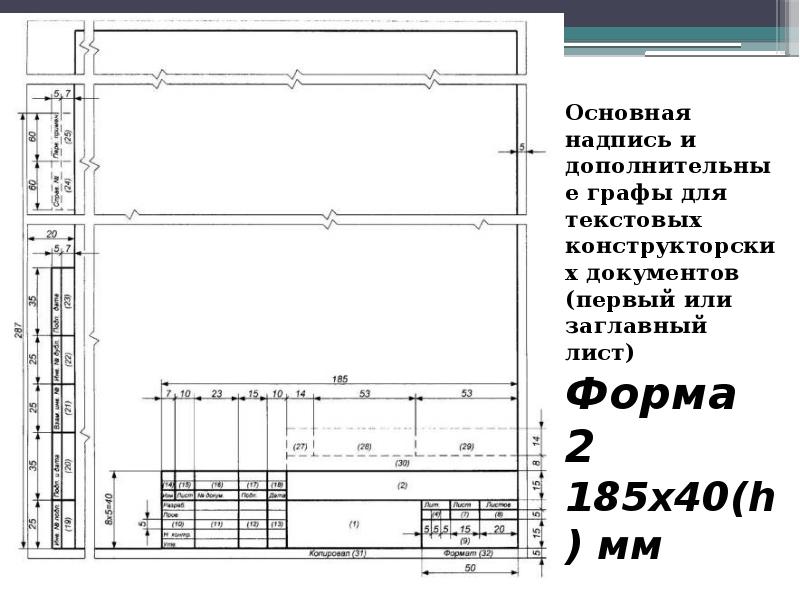

Единая система конструкторской документации, слайд №9
Описание слайда:

Слайд 10


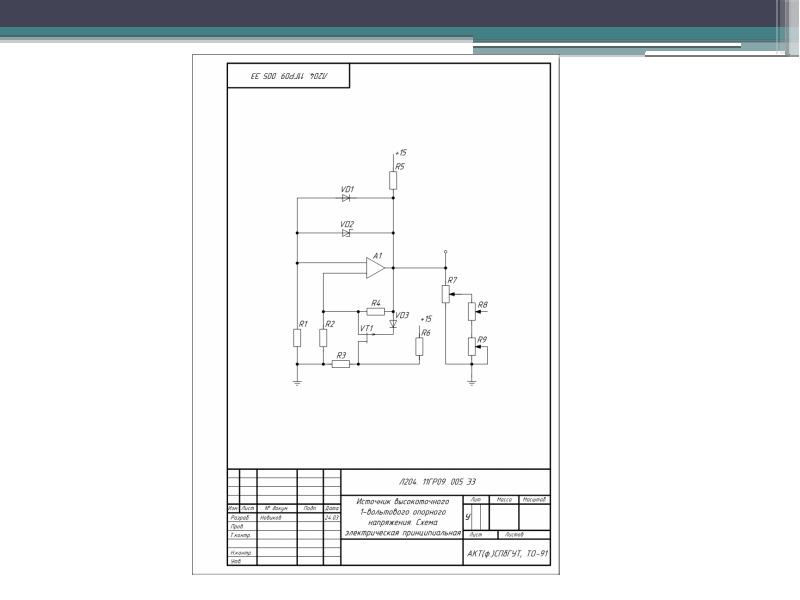

Единая система конструкторской документации, слайд №10
Описание слайда:

Слайд 11

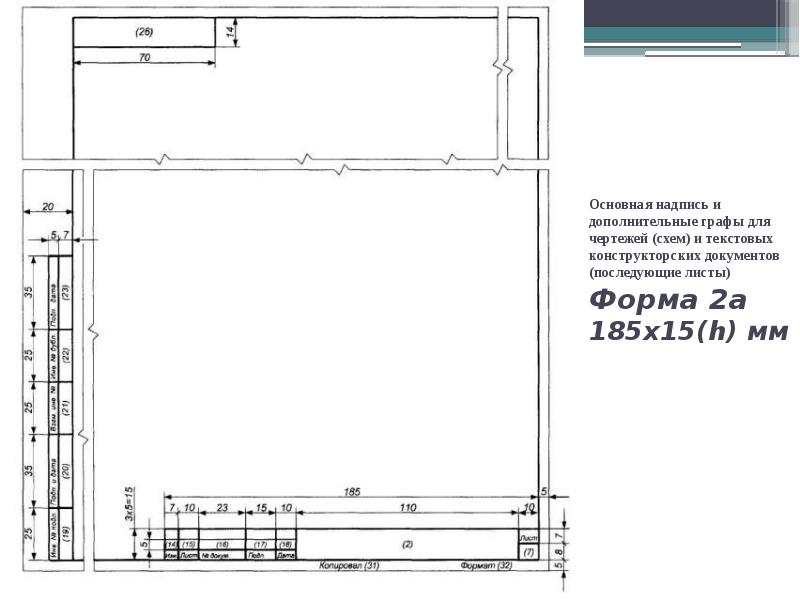

Основная надпись и дополнительные графы для чертежей (схем) и текстовых конструкторских документов (последующие листы) Форма 2а 185х15(h) мм
Описание слайда:
Основная надпись и дополнительные графы для чертежей (схем) и текстовых конструкторских документов (последующие листы) Форма 2а 185х15(h) мм

Слайд 12


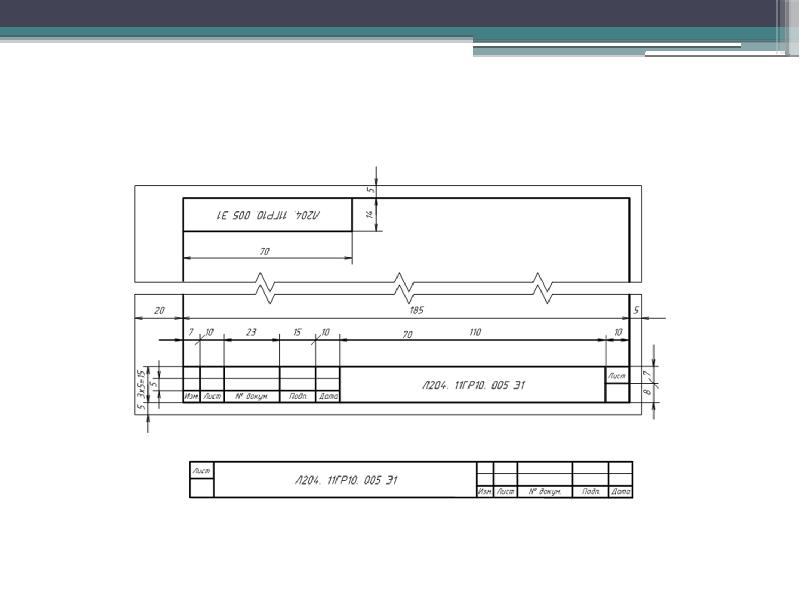

Единая система конструкторской документации, слайд №12
Описание слайда:

Слайд 13

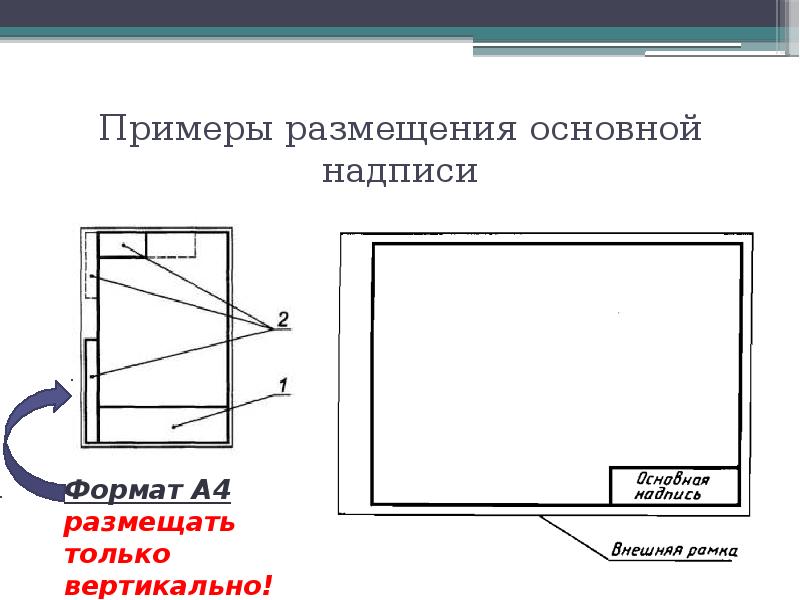

Примеры размещения основной надписи
Описание слайда:
Примеры размещения основной надписи

Слайд 14

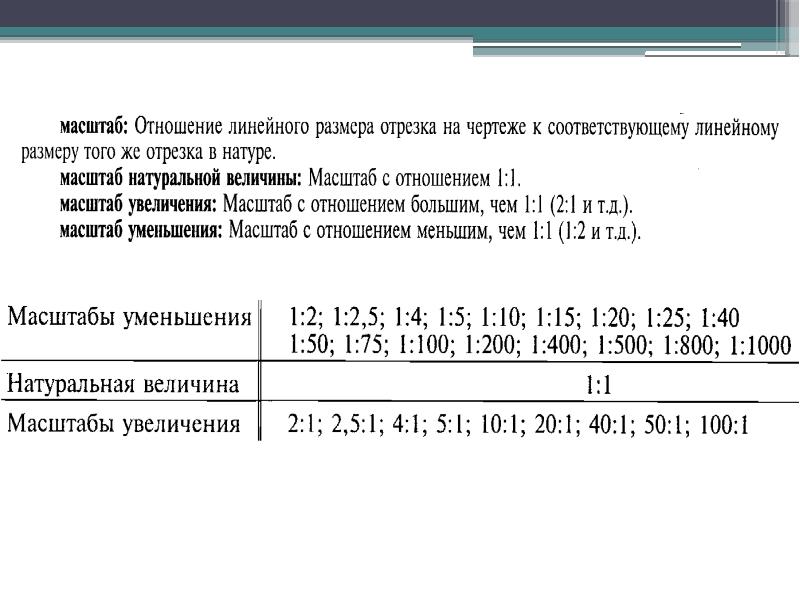

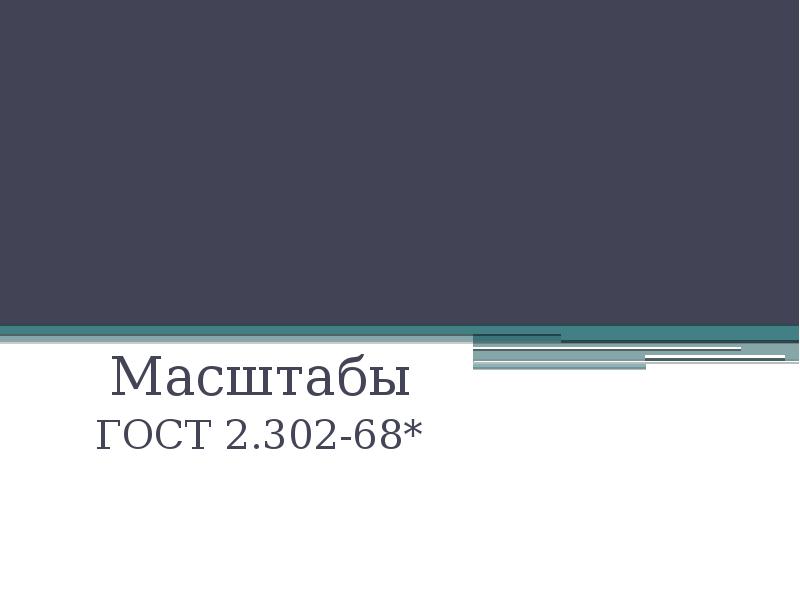

Масштабы ГОСТ 2.302-68*
Описание слайда:
Масштабы ГОСТ 2.302-68*

Слайд 15


Единая система конструкторской документации, слайд №15
Описание слайда:

Слайд 16

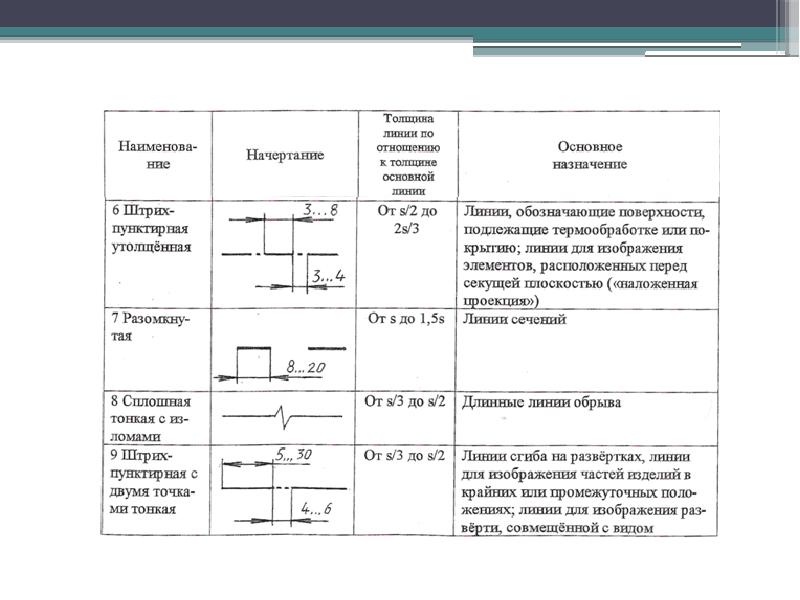

Линии ГОСТ 2.303-68*
Описание слайда:
Линии ГОСТ 2.303-68*

Слайд 17


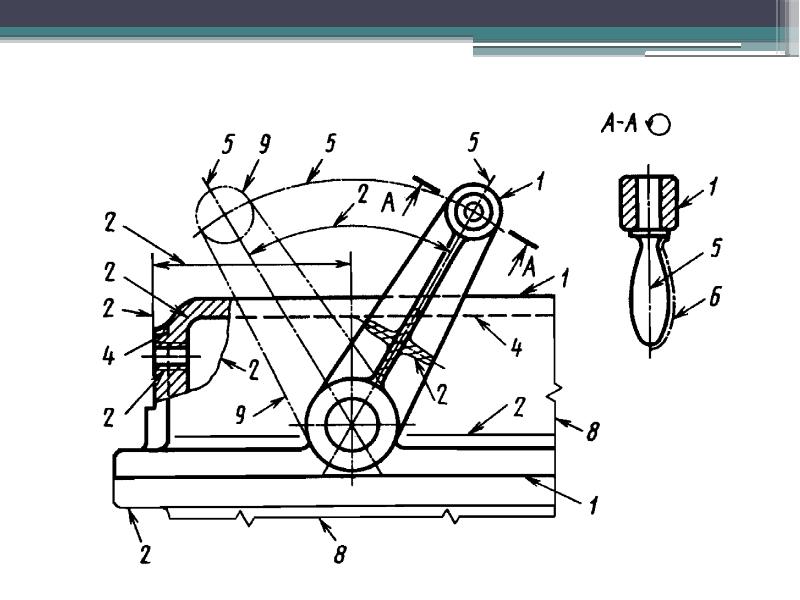

Единая система конструкторской документации, слайд №17
Описание слайда:

Слайд 18


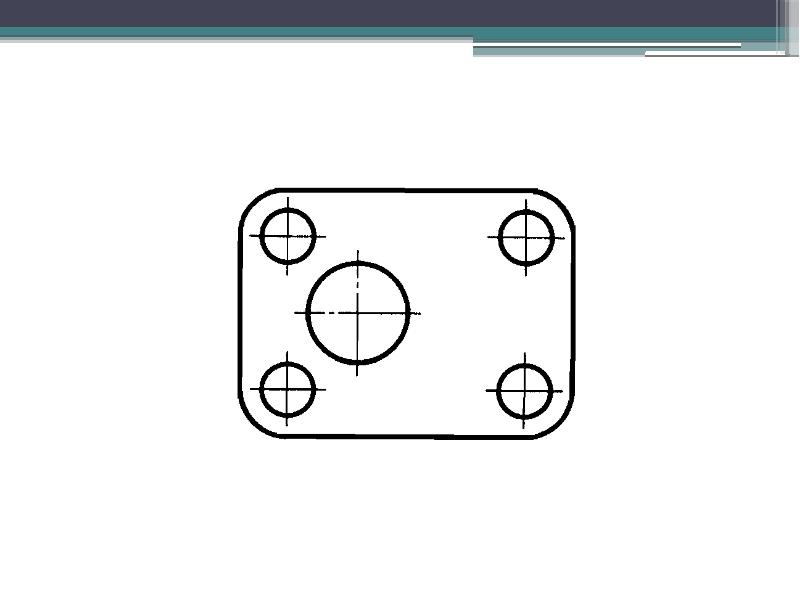

Единая система конструкторской документации, слайд №18
Описание слайда:

Слайд 19


Единая система конструкторской документации, слайд №19
Описание слайда:
