Слайд 1


Кафедра Энергетика, автоматика и системы коммуникаций
Описание слайда:
Кафедра Энергетика, автоматика и системы коммуникаций

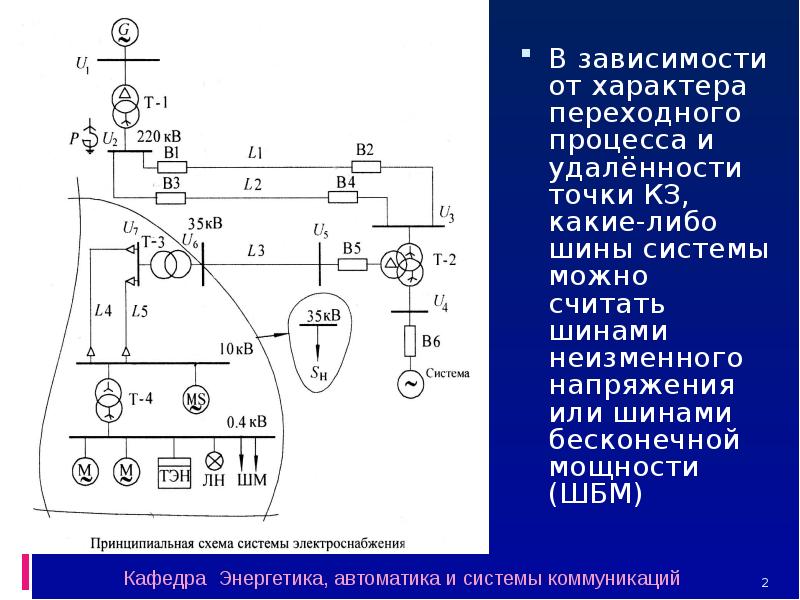

Слайд 2


В зависимости от характера переходного процесса и удалённости точки КЗ, какие-либо шины системы можно считать шинами неизменного напряжения или...
Описание слайда:
В зависимости от характера переходного процесса и удалённости точки КЗ, какие-либо шины системы можно считать шинами неизменного напряжения или шинами бесконечной мощности (ШБМ) В зависимости от характера переходного процесса и удалённости точки КЗ, какие-либо шины системы можно считать шинами неизменного напряжения или шинами бесконечной мощности (ШБМ)

Слайд 3


Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения
Описание слайда:
Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения

Слайд 4


Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения
Описание слайда:
Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения

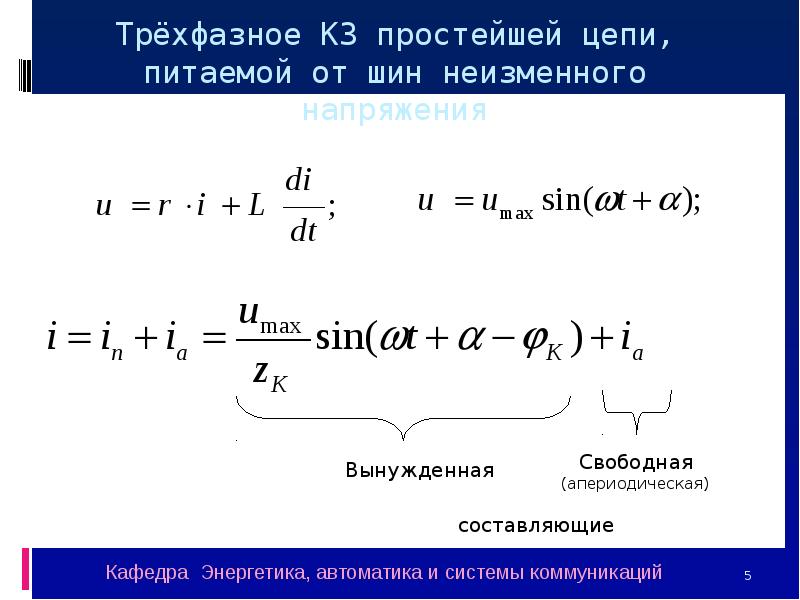

Слайд 5


Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения
Описание слайда:
Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения

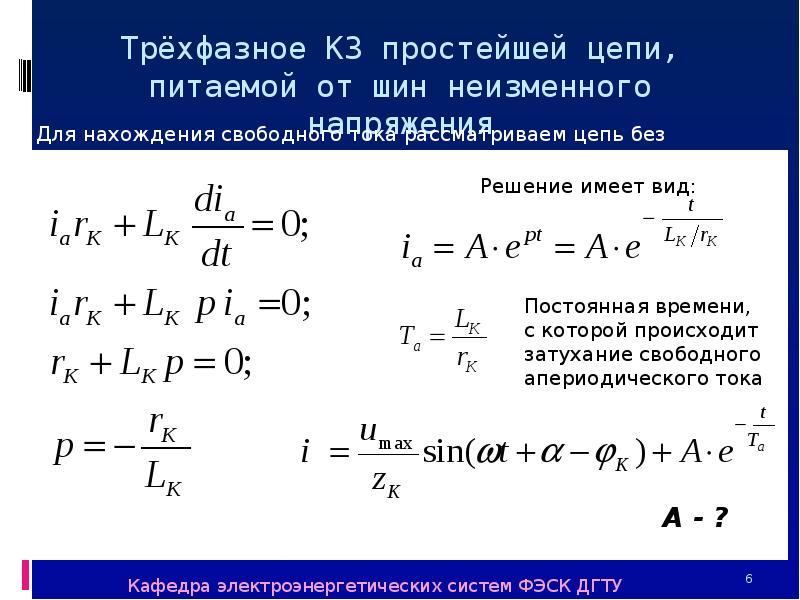

Слайд 6


Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения
Описание слайда:
Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения

Слайд 7


Определение начального значения свободной составляющей тока КЗ
Описание слайда:
Определение начального значения свободной составляющей тока КЗ

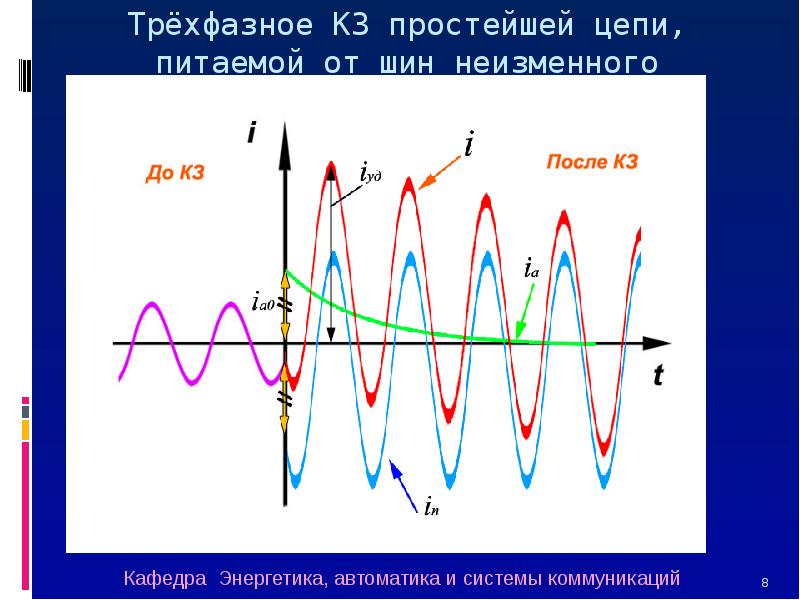

Слайд 8


Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения
Описание слайда:
Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения

Слайд 9


Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения
Описание слайда:
Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения

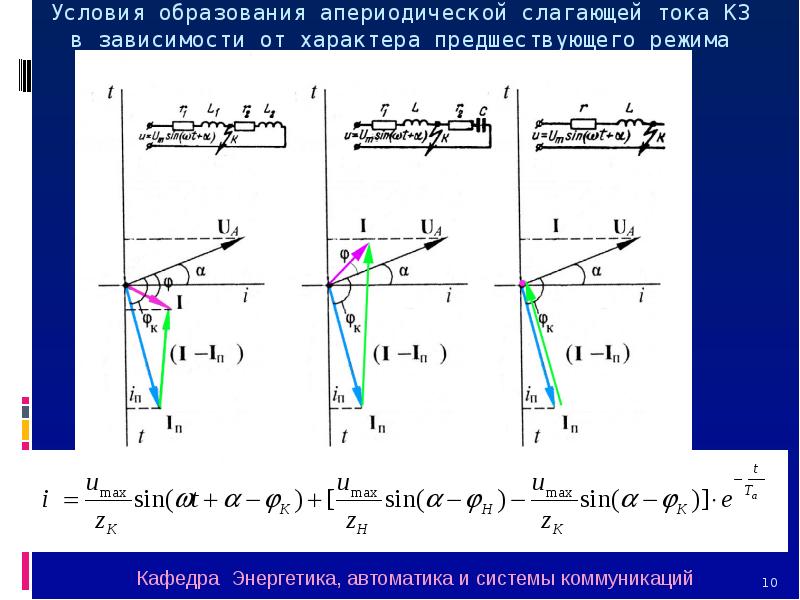

Слайд 10


Условия образования апериодической слагающей тока КЗ в зависимости от характера предшествующего режима
Описание слайда:
Условия образования апериодической слагающей тока КЗ в зависимости от характера предшествующего режима

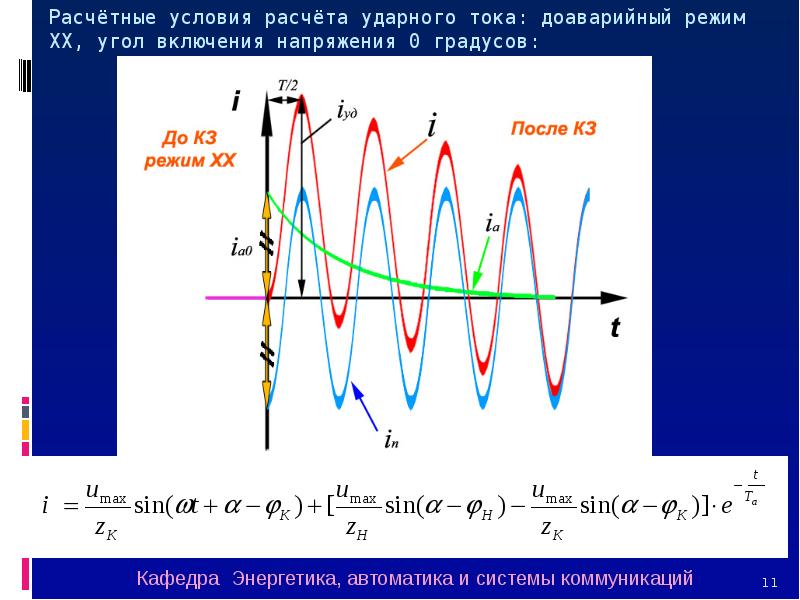

Слайд 11


Расчётные условия расчёта ударного тока: доаварийный режим ХХ, угол включения напряжения 0 градусов:
Описание слайда:
Расчётные условия расчёта ударного тока: доаварийный режим ХХ, угол включения напряжения 0 градусов:

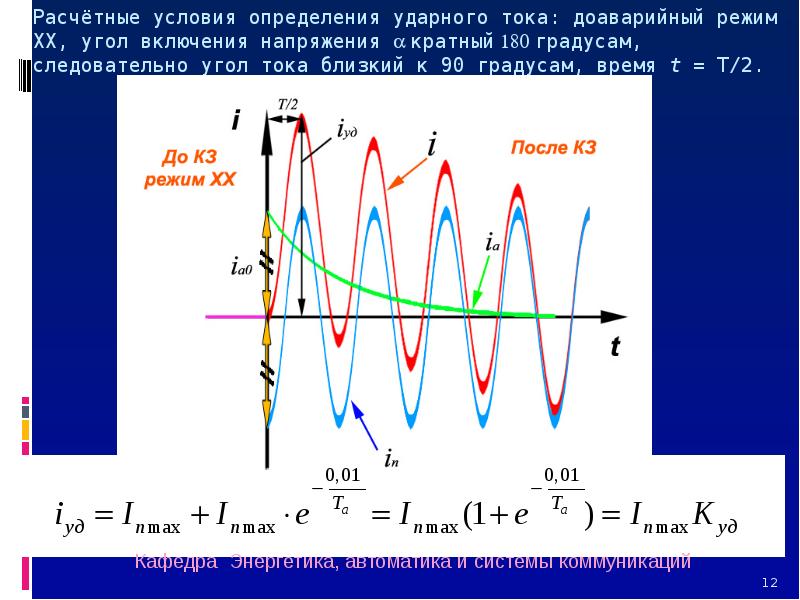

Слайд 12


Расчётные условия определения ударного тока: доаварийный режим ХХ, угол включения напряжения кратныйградусам, следовательно угол тока близкий...
Описание слайда:
Расчётные условия определения ударного тока: доаварийный режим ХХ, угол включения напряжения кратныйградусам, следовательно угол тока близкий к 90 градусам, время t = T/2.

Слайд 13


Расчётные условия определения ударного тока: доаварийный режим ХХ, угол включения напряжения кратныйградусам, следовательно угол тока близкий к...
Описание слайда:
Расчётные условия определения ударного тока: доаварийный режим ХХ, угол включения напряжения кратныйградусам, следовательно угол тока близкий к 90 градусам, время t = T/2.

Слайд 14


Действующее значение ударного тока
Описание слайда:
Действующее значение ударного тока

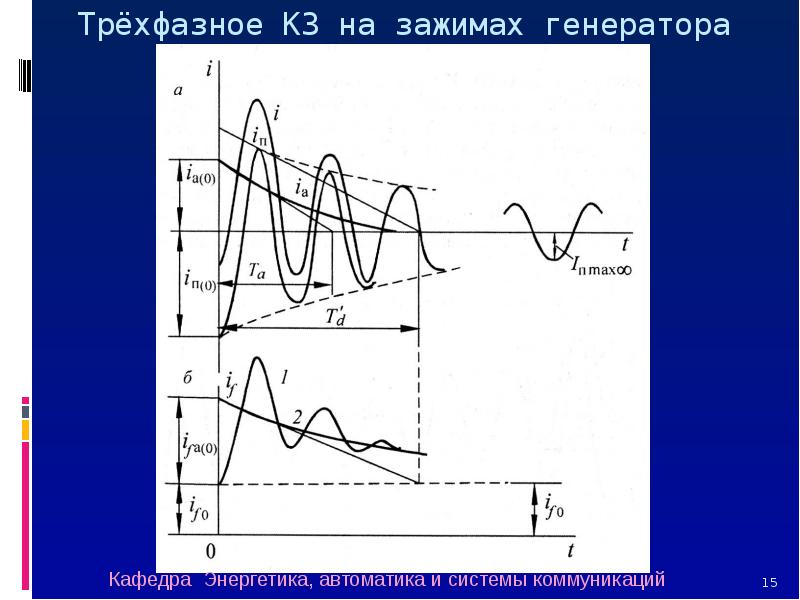

Слайд 15


Трёхфазное КЗ на зажимах генератора
Описание слайда:
Трёхфазное КЗ на зажимах генератора

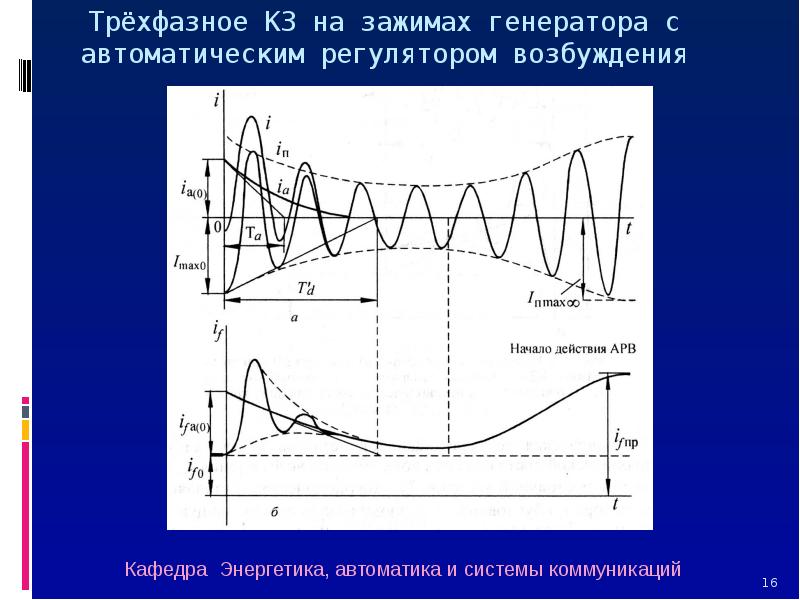

Слайд 16


Трёхфазное КЗ на зажимах генератора с автоматическим регулятором возбуждения
Описание слайда:
Трёхфазное КЗ на зажимах генератора с автоматическим регулятором возбуждения
