Вы можете ознакомиться и скачать презентацию на тему Эскиз. Последовательность выполнения эскиза. Доклад-сообщение содержит 17 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Эскиз Изображение детали выполненное от руки в глазомерном масштабе

Слайд 2

Описание слайда:

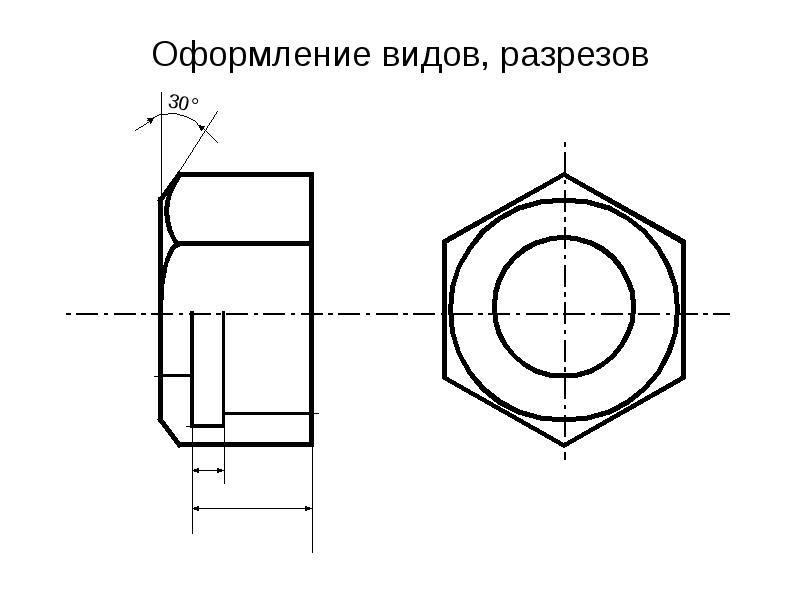

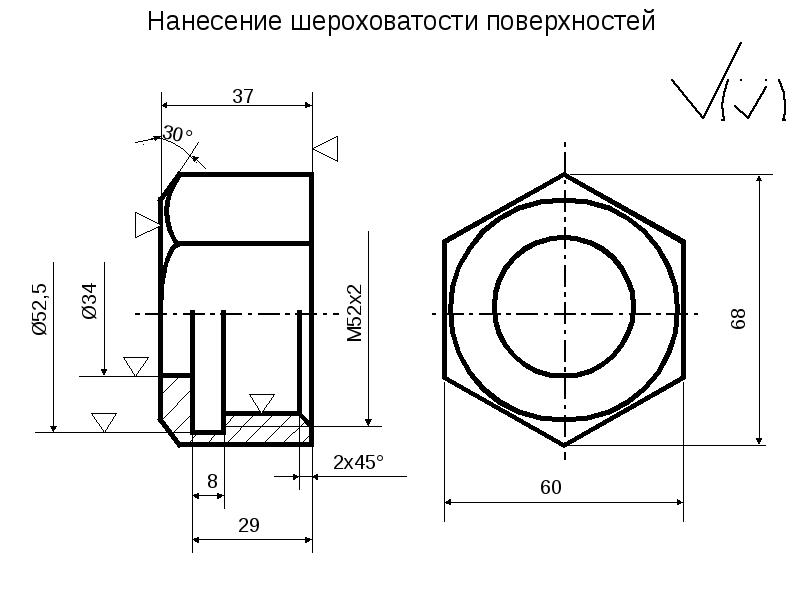

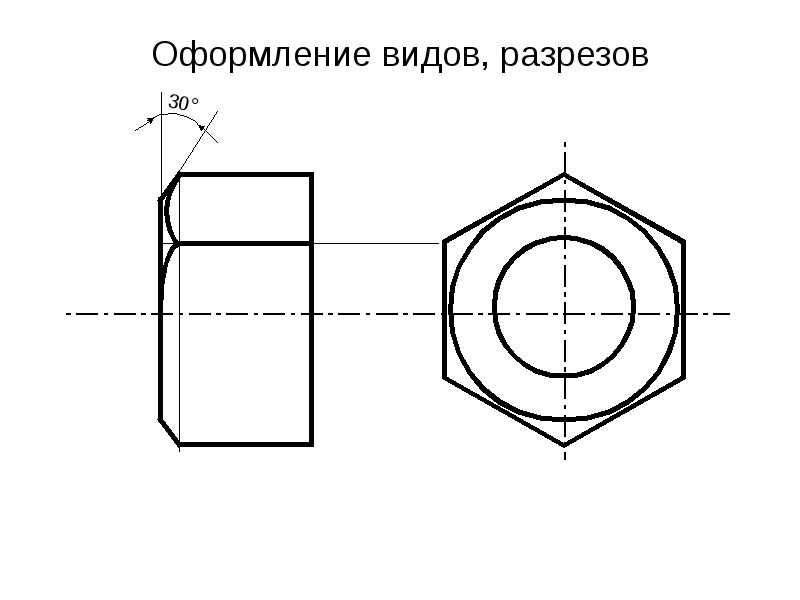

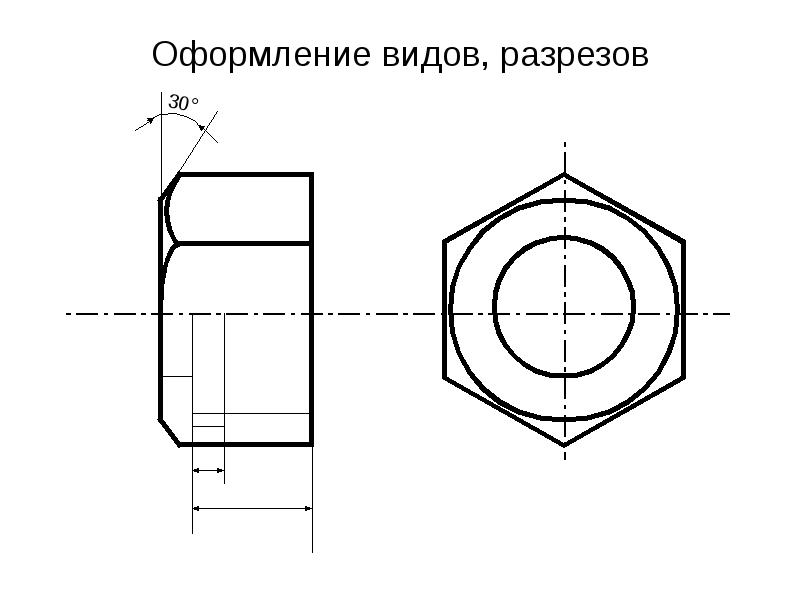

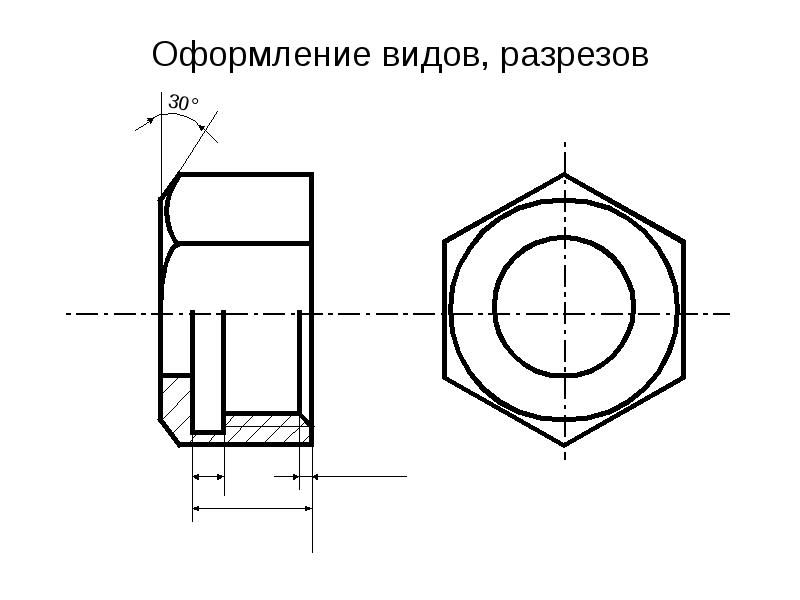

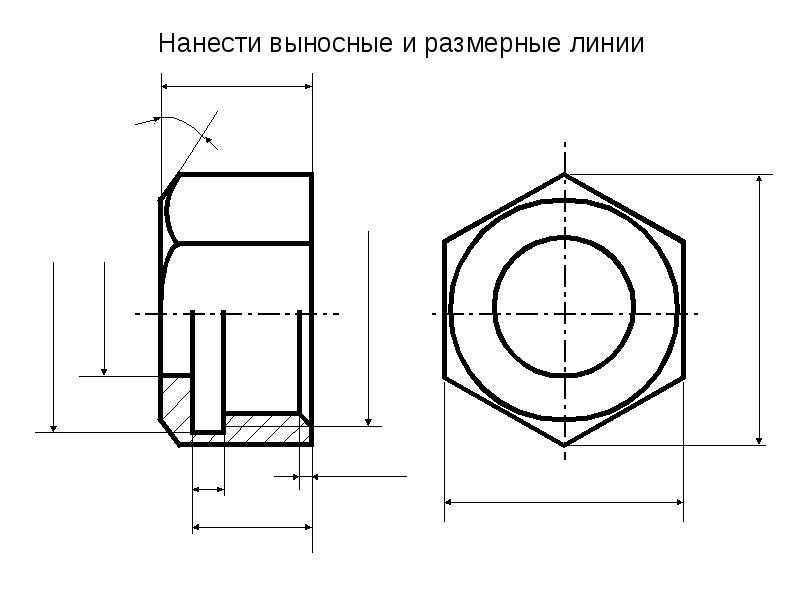

Последовательность выполнения эскиза 1 Знакомство с деталью: определить название и рабочие функции 2 Выбор главного вида, выбор количества видов, разрезов, сечений и других изображений 3 Выбор формата (зависит от количества видов их расположения, от габаритов и сложности детали) 4 Компоновка формата (равномерно по полю формата распределить проекции изображений детали, которые должны занимать 80% листа) 5 Оформление видов, разрезов, сечений и других изображений, т.е. обвести сплошной основной линией контуры детали и тонкой линией выполнить штриховку разрезов и сечений 6 Простановка размеров: 6.1 Нанести выносные и размерные линии 6.2 Измерить деталь и проставить размерные числа 7 Нанесение шероховатости поверхностей 8 Оформление формата: 8.1 Заполнить основную надпись, указать марку материала вычерченной детали 8.2 Записать технические требования или технические характеристики (их располагают над основной надписью, последняя строчка располагается не ближе 15мм). Технические требования выполняют без заголовка, но нумеруются по порядку сверху вниз

Слайд 3

Описание слайда:

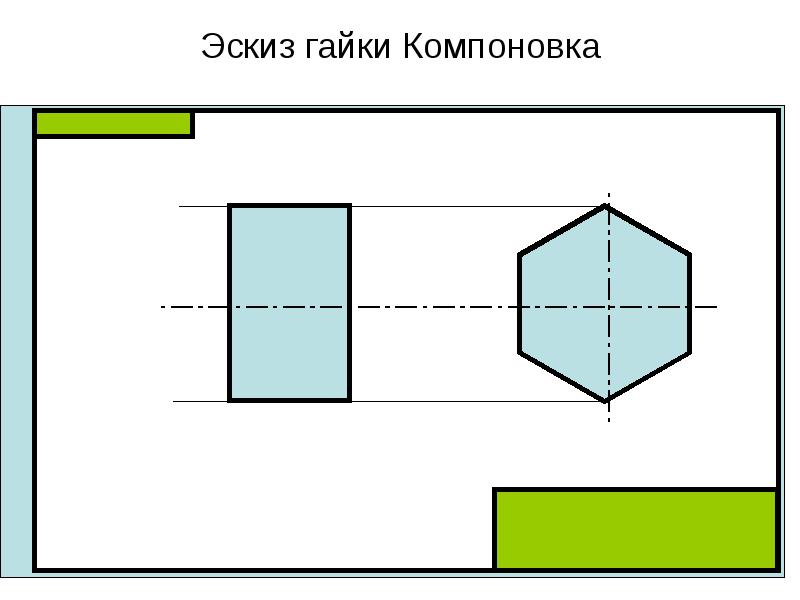

Эскиз гайки. Компоновка на формате А4 Компоновка формата: равномерно по полю формата распределить проекции изображений детали, которые должны занимать 80% листа
