Вы можете ознакомиться и скачать презентацию на тему Этапы работы над чертежом. Ландшафтная архитектура. Доклад-сообщение содержит 16 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

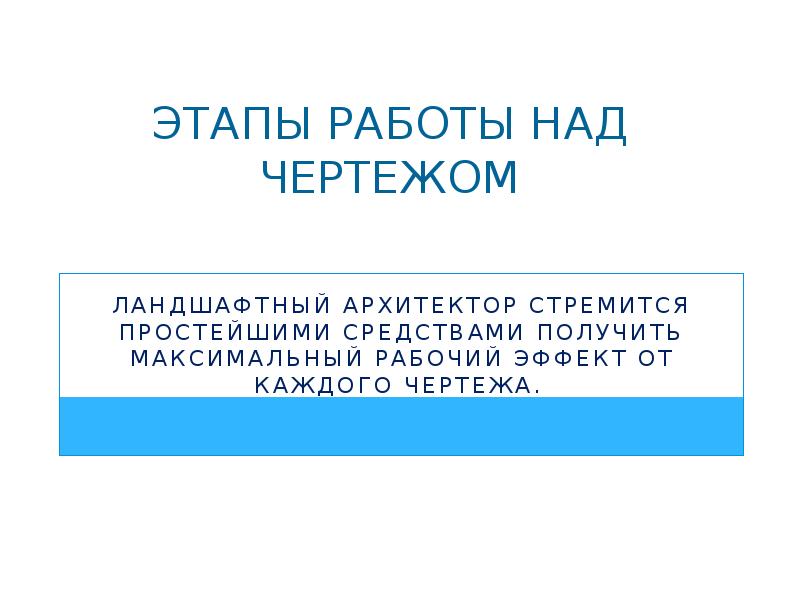

Этапы работы над чертежом Ландшафтный архитектор стремится простейшими средствами получить максимальный рабочий эффект от каждого чертежа.

Слайд 2

Описание слайда:

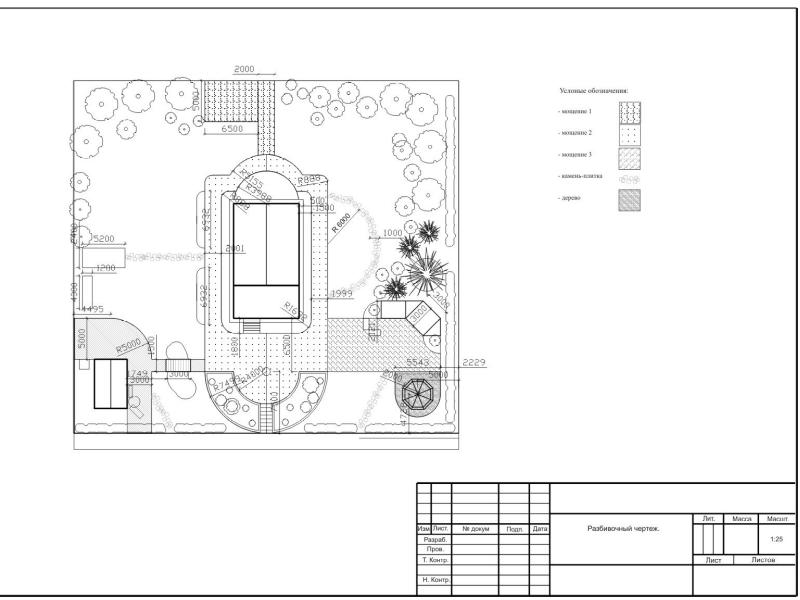

Первая стадия Карандашная разметка листа в осях соответствует расположению ортогональных проекций (композиция листа). Можно использовать "метод выкроек". Для этого необходимо, вырезав из бумаги габариты изображаемых проекций, разместить их на планшете наиболее рационально, оставив некоторое расстояние между границей планшета и изображениями

Слайд 3

Описание слайда:

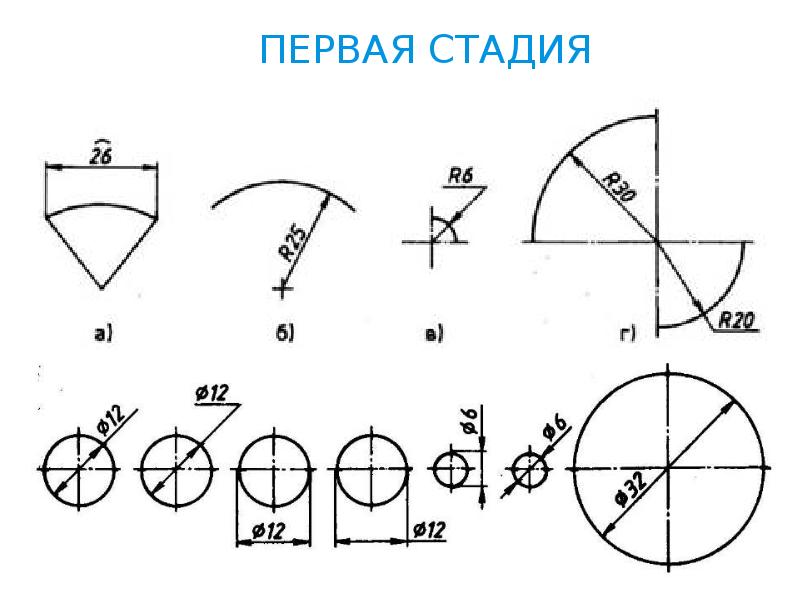

Первая стадия

Слайд 4

Описание слайда:

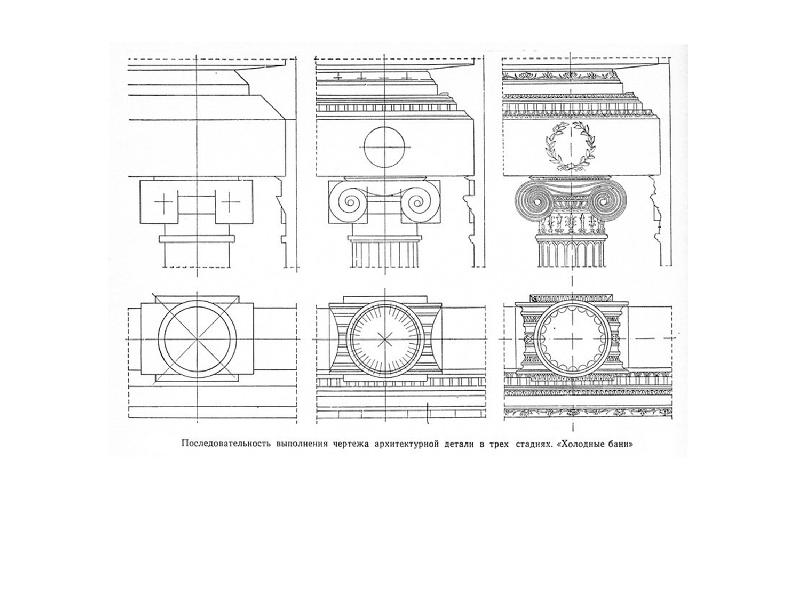

Вторая стадия Работа под детальным вычерчиванием ортогональной проекции сооружения в карандаше или одновременная работа над планом и фасадом здания с взаимным проецированием деталей.

Слайд 5

Описание слайда:

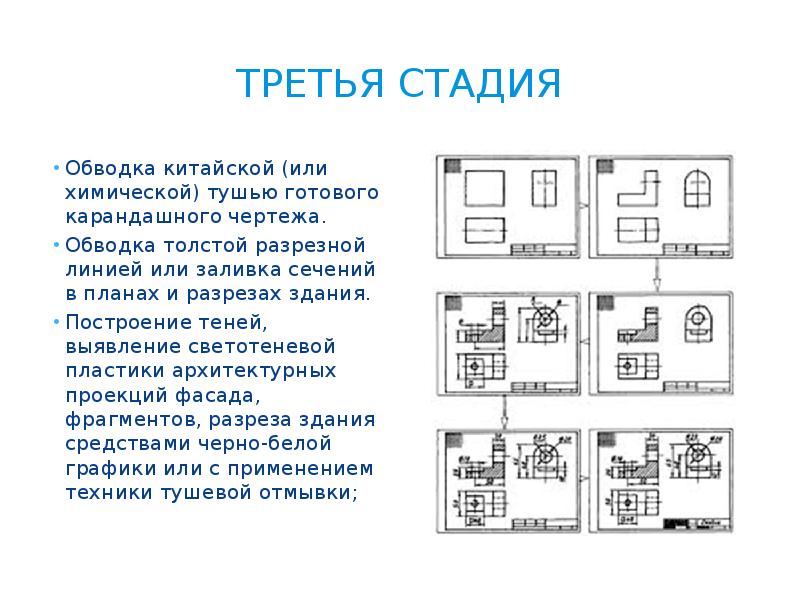

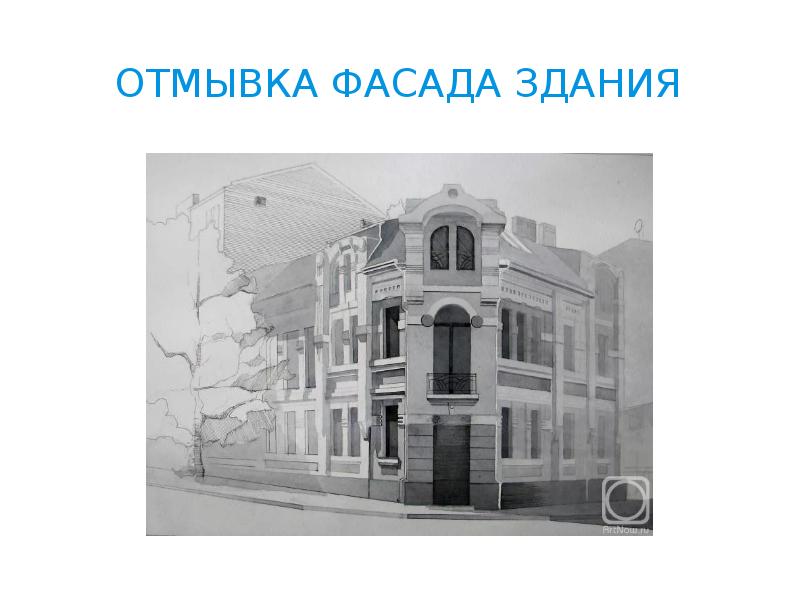

Третья стадия Обводка китайской (или химической) тушью готового карандашного чертежа. Обводка толстой разрезной линией или заливка сечений в планах и разрезах здания. Построение теней, выявление светотеневой пластики архитектурных проекций фасада, фрагментов, разреза здания средствами черно-белой графики или с применением техники тушевой отмывки;

Слайд 6

Описание слайда:

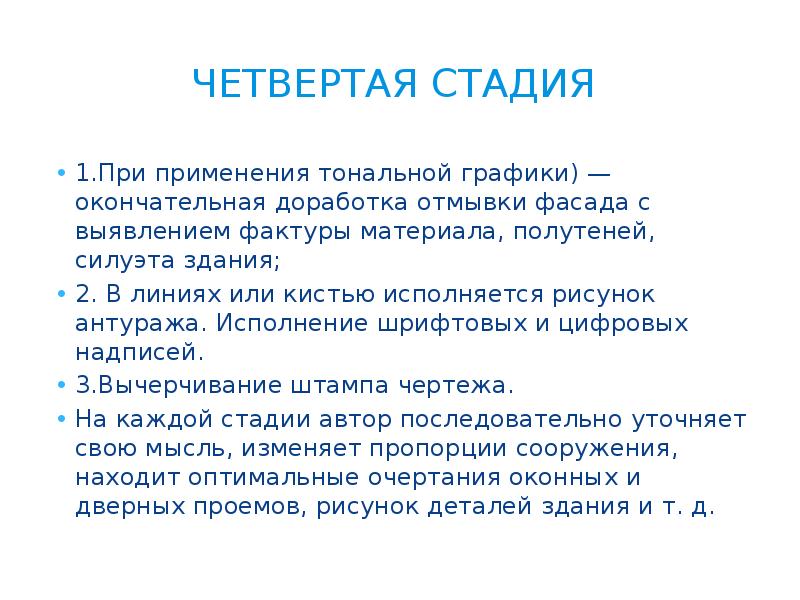

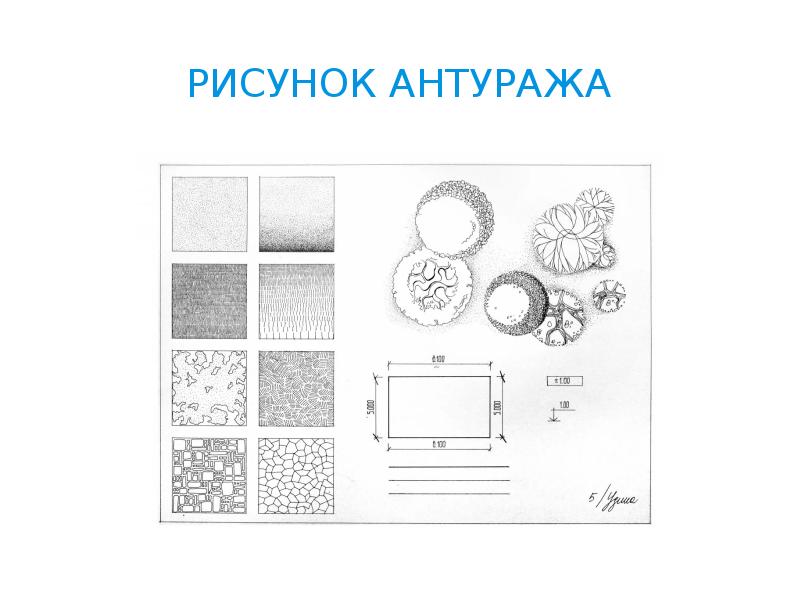

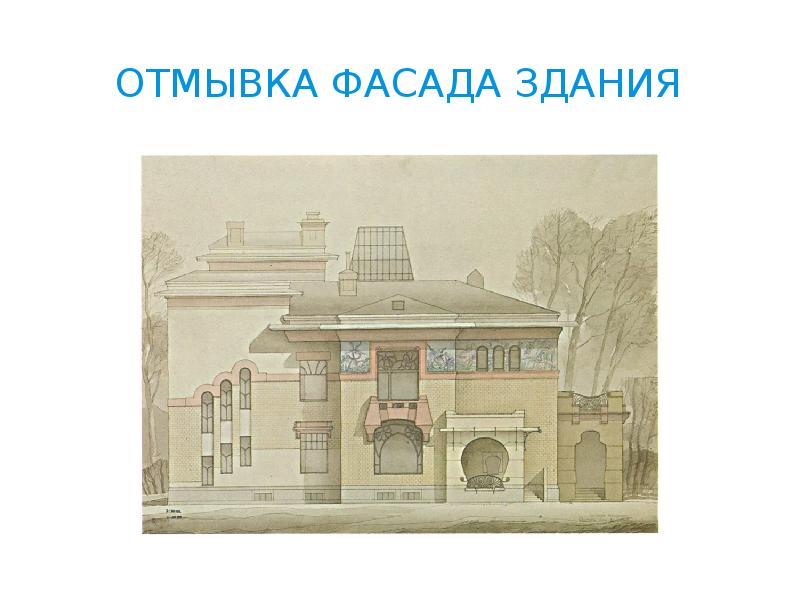

четвертая стадия 1.При применения тональной графики) — окончательная доработка отмывки фасада с выявлением фактуры материала, полутеней, силуэта здания; 2. В линиях или кистью исполняется рисунок антуража. Исполнение шрифтовых и цифровых надписей. 3.Вычерчивание штампа чертежа. На каждой стадии автор последовательно уточняет свою мысль, изменяет пропорции сооружения, находит оптимальные очертания оконных и дверных проемов, рисунок деталей здания и т. д.
