Описание слайда:

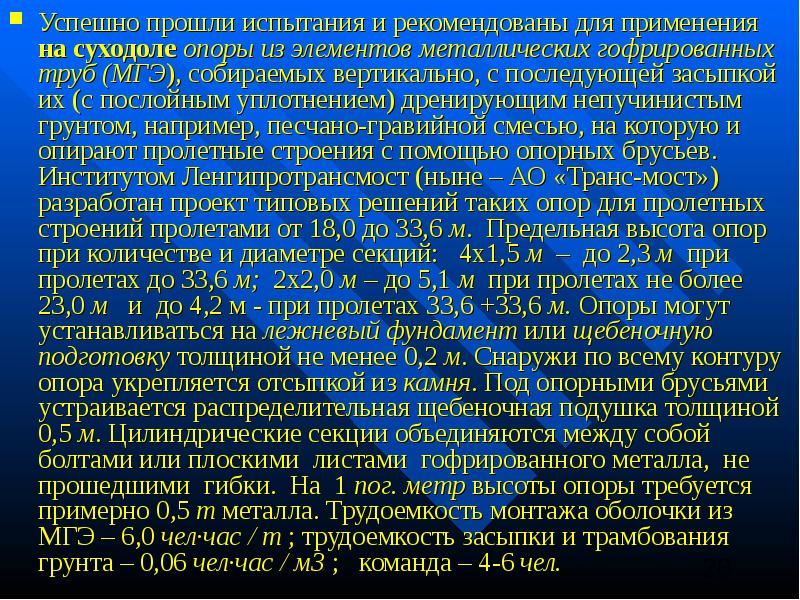

Успешно прошли испытания и рекомендованы для применения на суходоле опоры из элементов металлических гофрированных труб (МГЭ), собираемых вертикально, с последующей засыпкой их (с послойным уплотнением) дренирующим непучинистым грунтом, например, песчано-гравийной смесью, на которую и опирают пролетные строения с помощью опорных брусьев. Институтом Ленгипротрансмост (ныне – АО «Транс-мост») разработан проект типовых решений таких опор для пролетных строений пролетами от 18,0 до 33,6 м. Предельная высота опор при количестве и диаметре секций: 4х1,5 м – до 2,3 м при пролетах до 33,6 м; 2х2,0 м – до 5,1 м при пролетах не более 23,0 м и до 4,2 м - при пролетах 33,6 +33,6 м. Опоры могут устанавливаться на лежневый фундамент или щебеночную подготовку толщиной не менее 0,2 м. Снаружи по всему контуру опора укрепляется отсыпкой из камня. Под опорными брусьями устраивается распределительная щебеночная подушка толщиной 0,5 м. Цилиндрические секции объединяются между собой болтами или плоскими листами гофрированного металла, не прошедшими гибки. На 1 пог. метр высоты опоры требуется примерно 0,5 т металла. Трудоемкость монтажа оболочки из МГЭ – 6,0 чел·час / т ; трудоемкость засыпки и трамбования грунта – 0,06 чел·час / м3 ; команда – 4-6 чел. Успешно прошли испытания и рекомендованы для применения на суходоле опоры из элементов металлических гофрированных труб (МГЭ), собираемых вертикально, с последующей засыпкой их (с послойным уплотнением) дренирующим непучинистым грунтом, например, песчано-гравийной смесью, на которую и опирают пролетные строения с помощью опорных брусьев. Институтом Ленгипротрансмост (ныне – АО «Транс-мост») разработан проект типовых решений таких опор для пролетных строений пролетами от 18,0 до 33,6 м. Предельная высота опор при количестве и диаметре секций: 4х1,5 м – до 2,3 м при пролетах до 33,6 м; 2х2,0 м – до 5,1 м при пролетах не более 23,0 м и до 4,2 м - при пролетах 33,6 +33,6 м. Опоры могут устанавливаться на лежневый фундамент или щебеночную подготовку толщиной не менее 0,2 м. Снаружи по всему контуру опора укрепляется отсыпкой из камня. Под опорными брусьями устраивается распределительная щебеночная подушка толщиной 0,5 м. Цилиндрические секции объединяются между собой болтами или плоскими листами гофрированного металла, не прошедшими гибки. На 1 пог. метр высоты опоры требуется примерно 0,5 т металла. Трудоемкость монтажа оболочки из МГЭ – 6,0 чел·час / т ; трудоемкость засыпки и трамбования грунта – 0,06 чел·час / м3 ; команда – 4-6 чел.
