Слайд 1

Описание слайда:

3 Функциональные измерительные преобразователи

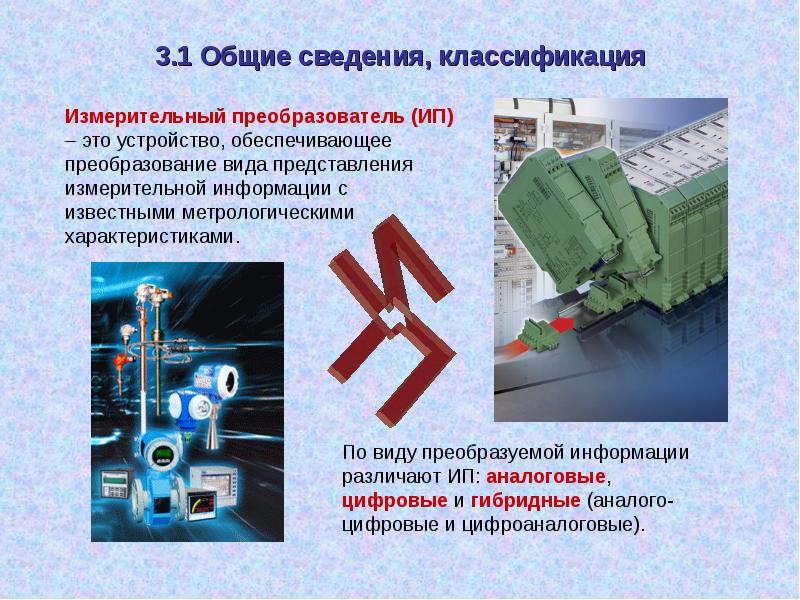

Слайд 2

Описание слайда:

3.1 Общие сведения, классификация

Слайд 3

Описание слайда:

Классификация измерительных преобразователей (ИП) по виду представления информации

Слайд 4

Описание слайда:

Типовая структура измерительного канала

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

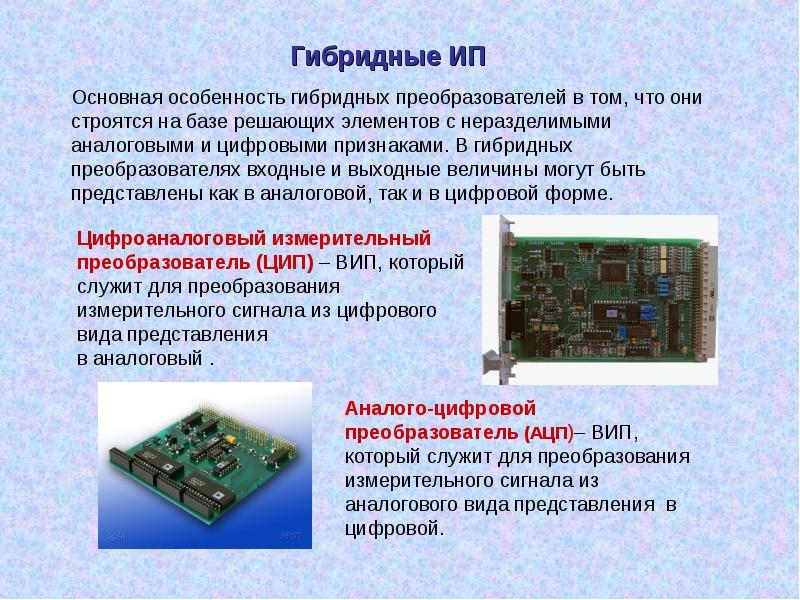

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Суммарная погрешность на выходе процедуры R2 складывается из собственной погрешности и погрешности реализации предыдущей части алгоритма, трансформированную через процедуру: Суммарная погрешность на выходе процедуры R2 складывается из собственной погрешности и погрешности реализации предыдущей части алгоритма, трансформированную через процедуру: Δ(х)= Δ2х+ Δт2(x)

Слайд 11

Описание слайда:

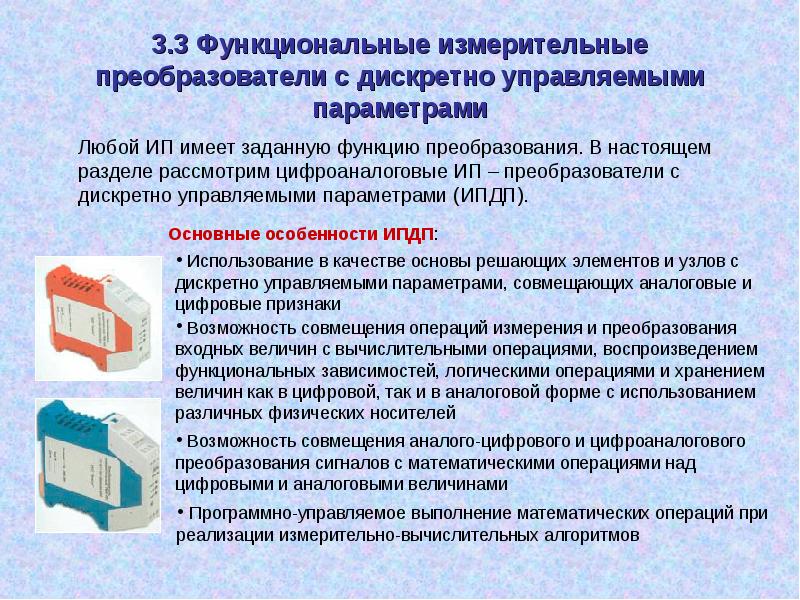

3.3 Функциональные измерительные преобразователи с дискретно управляемыми параметрами

Слайд 12

Описание слайда:

Дискретно управляемое сопротивление Схема дискретно управляемого сопротивления – RN представлена на рис.

Слайд 13

Описание слайда:

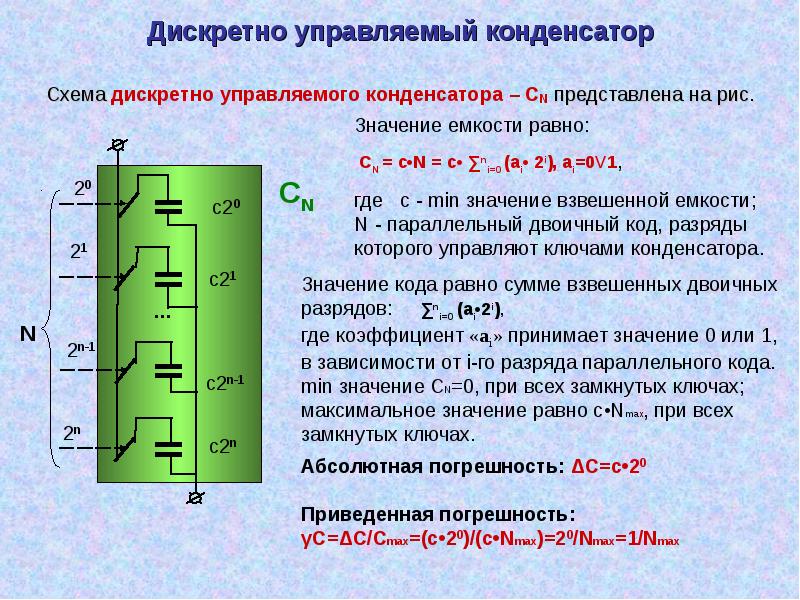

Дискретно управляемый конденсатор Схема дискретно управляемого конденсатора – СN представлена на рис.

Слайд 14

Описание слайда:

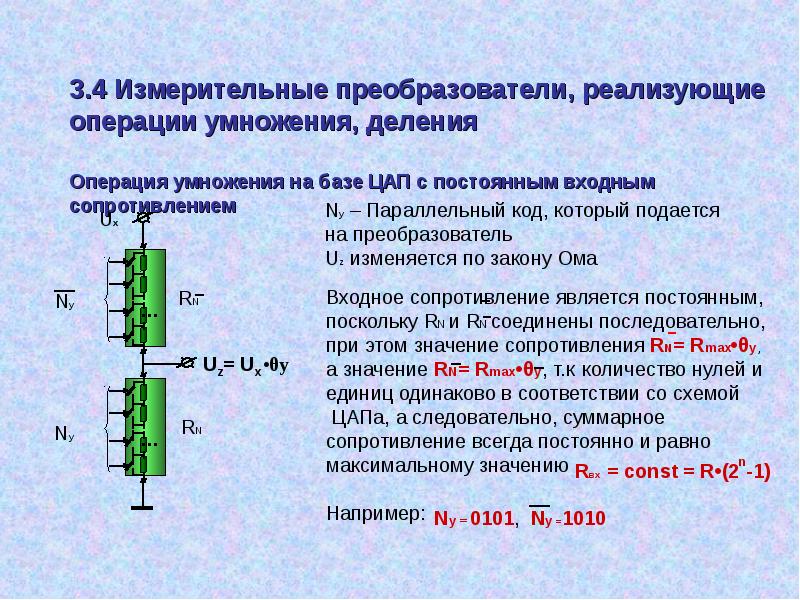

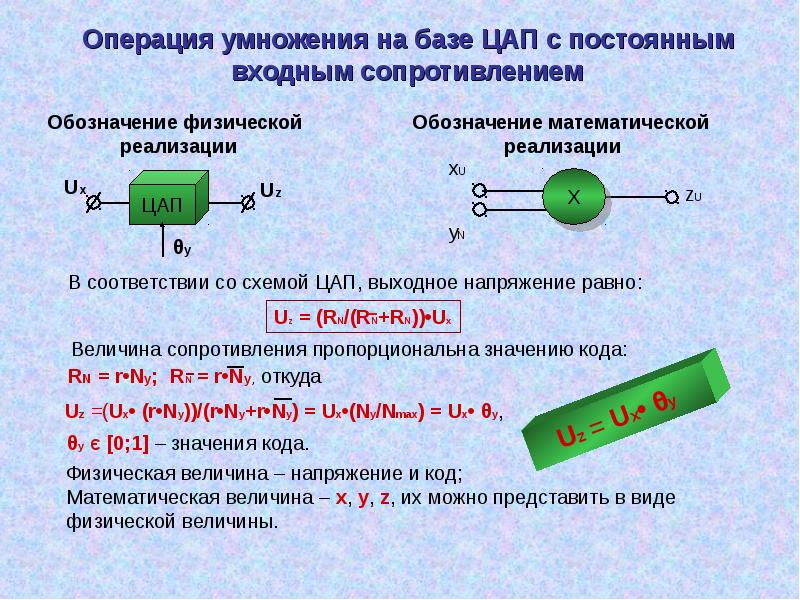

3.4 Измерительные преобразователи, реализующие операции умножения, деления Операция умножения на базе ЦАП с постоянным входным сопротивлением

Слайд 15

Описание слайда:

Операция умножения на базе ЦАП с постоянным входным сопротивлением

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

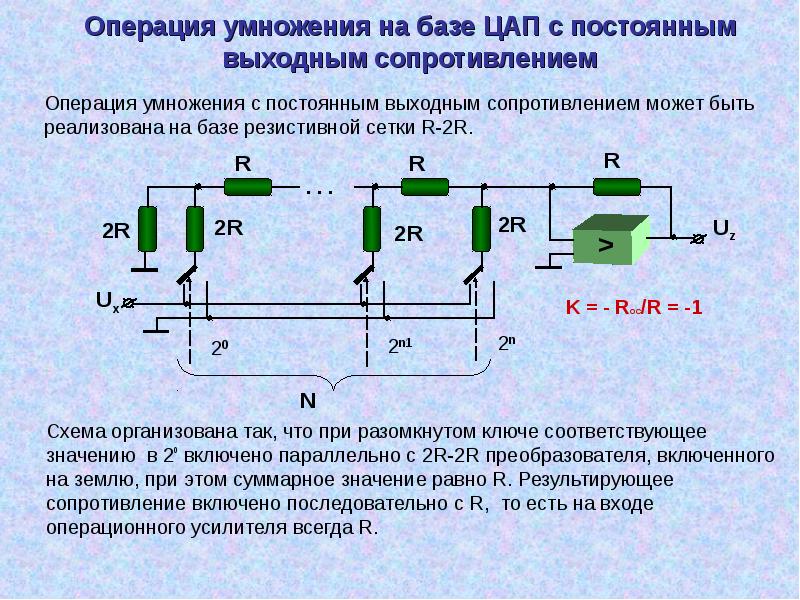

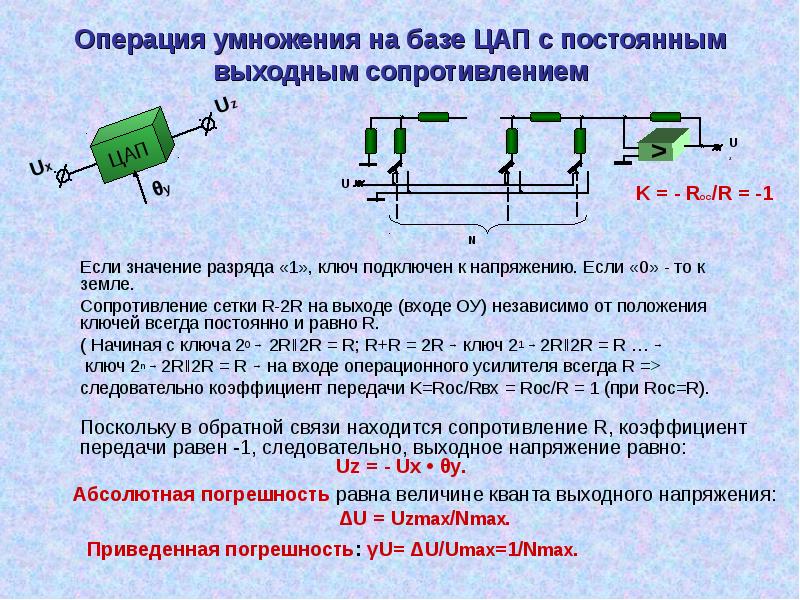

Операция умножения на базе ЦАП с постоянным выходным сопротивлением Если значение разряда «1», ключ подключен к напряжению. Если «0» - то к земле. Сопротивление сетки R-2R на выходе (входе ОУ) независимо от положения ключей всегда постоянно и равно R. ( Начиная с ключа 20 → 2R║2R = R; R+R = 2R → ключ 21 → 2R║2R = R … → ключ 2n → 2R║2R = R → на входе операционного усилителя всегда R => следовательно коэффициент передачи K=Rоc/Rвх = Rоc/R = 1 (при Rоc=R). Поскольку в обратной связи находится сопротивление R, коэффициент передачи равен -1, следовательно, выходное напряжение равно: Uz = - Ux • θy.

Слайд 18

Описание слайда:

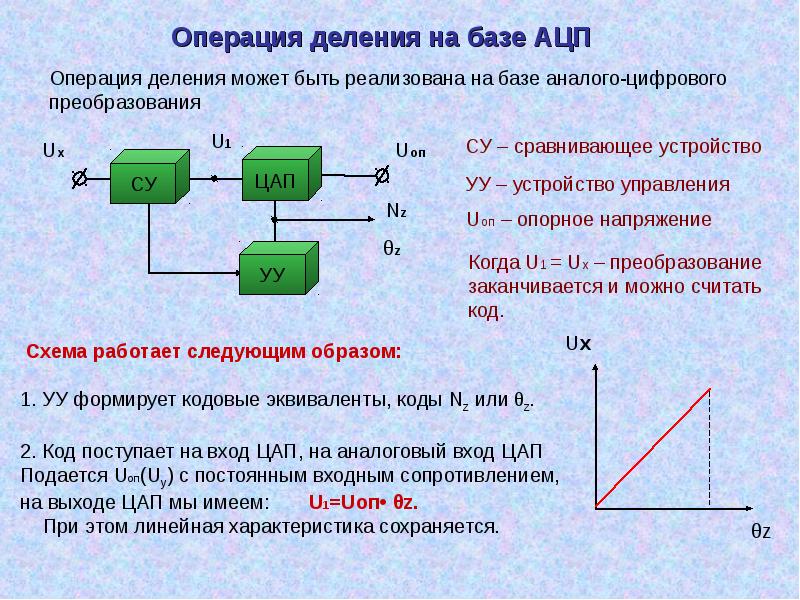

Операция деления на базе АЦП

Слайд 19

Описание слайда:

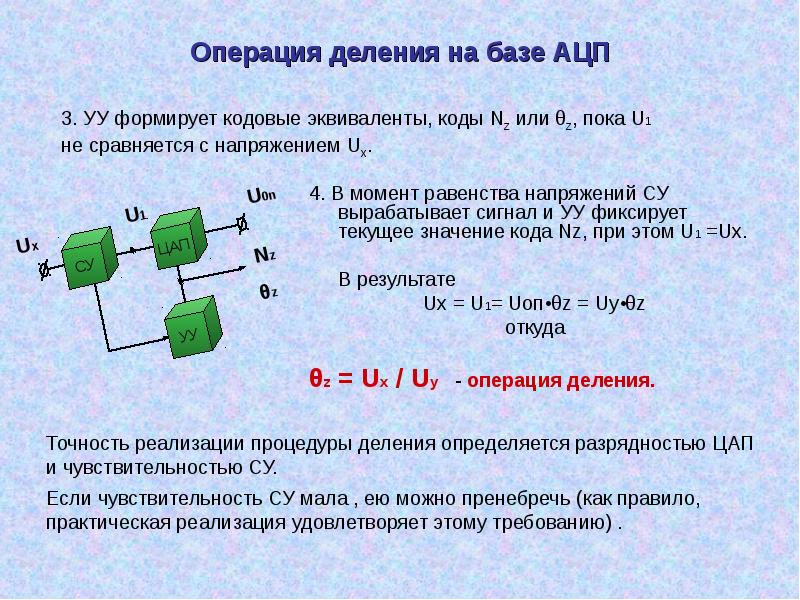

Операция деления на базе АЦП 4. В момент равенства напряжений СУ вырабатывает сигнал и УУ фиксирует текущее значение кода Nz, при этом U1 =Ux. В результате Ux = U1= Uоп•θz = Uy•θz откуда θz = Ux / Uy - операция деления.

Слайд 20

Описание слайда:

Операция деления на базе АЦП В этом случае погрешности реализации операции деления определяются как:

Слайд 21

Описание слайда:

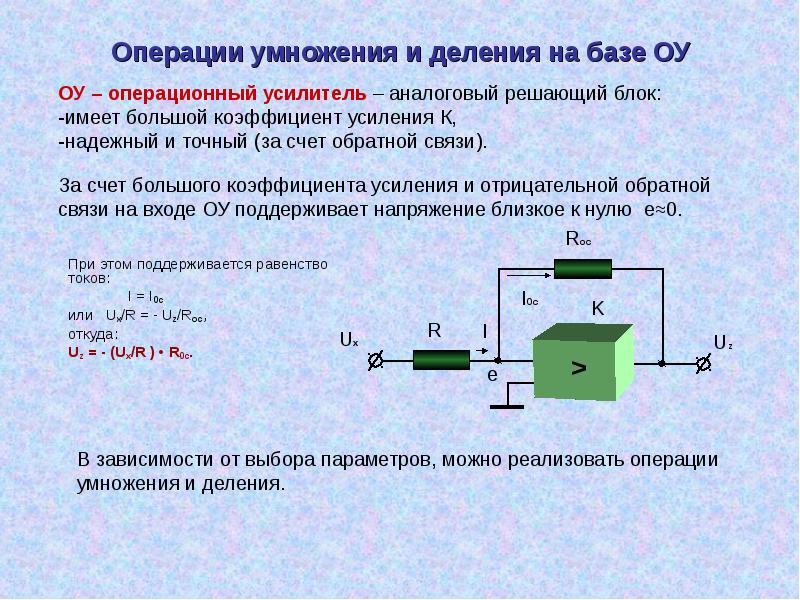

При этом поддерживается равенство токов: При этом поддерживается равенство токов: I = I0c или Ux/R = - Uz/Rоc, откуда: Uz = - (Ux/R ) • R0c.

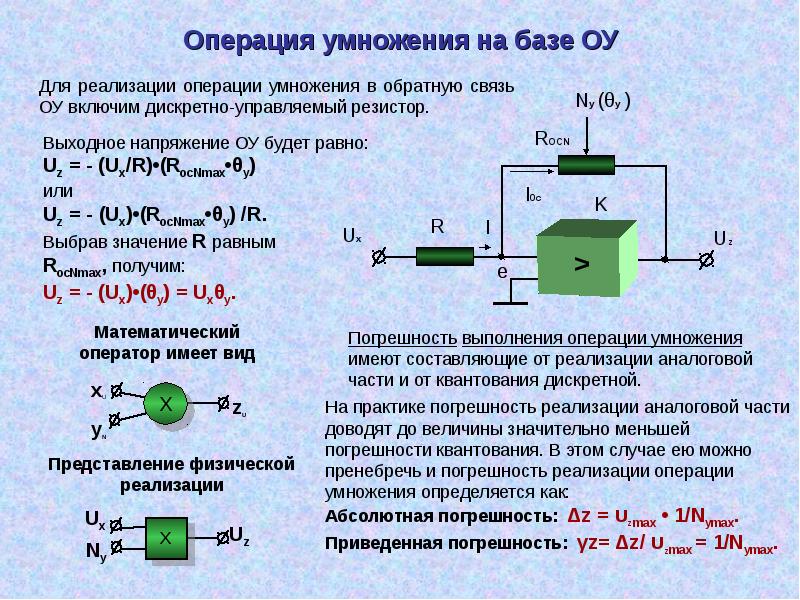

Слайд 22

Описание слайда:

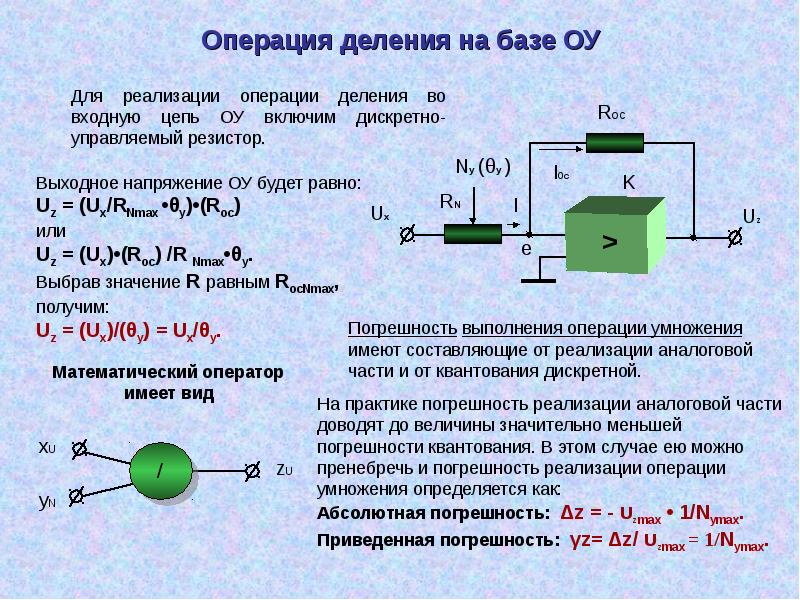

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Операции масштабирования на базе ОУ

Слайд 25

Описание слайда:

Операция интегрирования на базе ОУ

Слайд 26

Описание слайда:

3.5 Соотношение между уравнением измерений и физической реализацией измерительных преобразований

Слайд 27

Описание слайда:

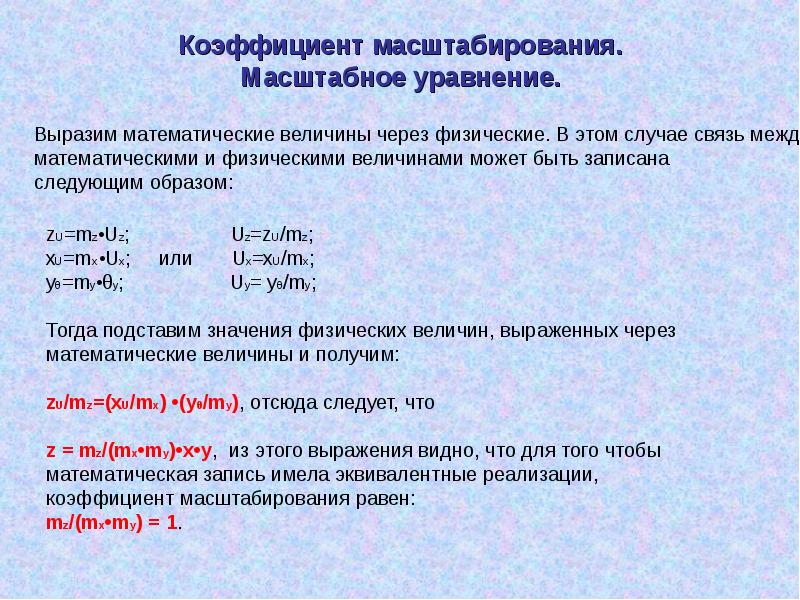

Операция масштабирования

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

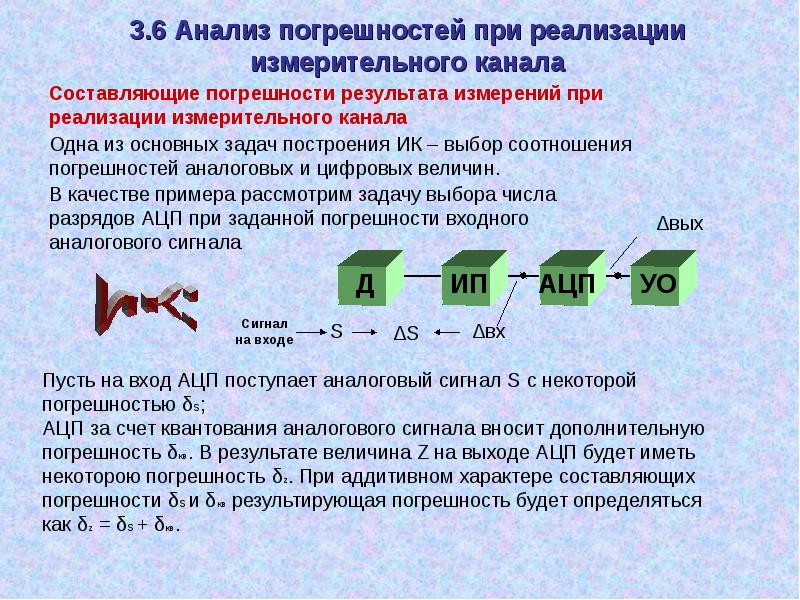

3.6 Анализ погрешностей при реализации измерительного канала

Слайд 30

Описание слайда:

Выбор разрядности АЦП

Слайд 31

Описание слайда:

Выбор разрядности АЦП С другой стороны шаг квантования или ΔS=S/Nmax= S/(2n-1), где n – количество разрядов АЦП. Подставляем значение ΔS в выражение для σz и получим: σz = (σs 2+ 1/12•(S/(2n-1)))1/2, откуда можно определить требуемое количество АЦП или разрядность АЦП n*= log2 {S•[12•(σz2 - σs2 )] -1 + 1}, поскольку в общем случае n* не является целым числом, для обеспечения заданной точности необходимо взять в качестве количества разрядов АЦП ближайшее большое целое n= Е(n*)+1, где Е – оператор выделения целой части от числа.
