Слайд 1

Описание слайда:

ГЕОИНФОРМАЦИОННОЕ КАРТОГРАФИРОВАНИЕ Раздел 2: Геоинформационные системы

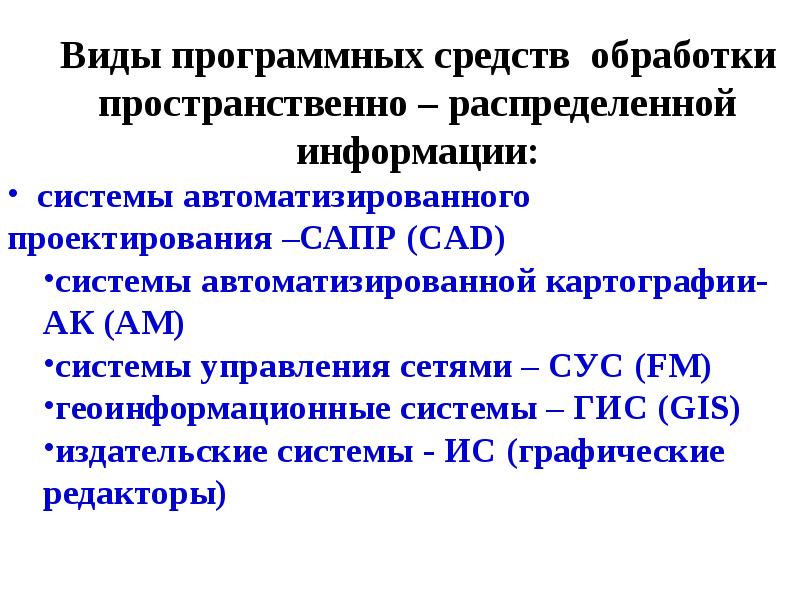

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

САПР – системы для автоматизированного проектирования с помощью средств машинной графики. Они ориентированы на автоматизацию конструкторских работ и проектирования, предназначены для разработки конструкторской и проектной документации. Они используют декартову систему координат для описания и создания трёхмерной конструкции из элементов конструкций, сформированных в справочниках, в которых описаны их пространственные свойства, функции, материал, технические и экономические характеристики, условные обозначения. САПР – системы для автоматизированного проектирования с помощью средств машинной графики. Они ориентированы на автоматизацию конструкторских работ и проектирования, предназначены для разработки конструкторской и проектной документации. Они используют декартову систему координат для описания и создания трёхмерной конструкции из элементов конструкций, сформированных в справочниках, в которых описаны их пространственные свойства, функции, материал, технические и экономические характеристики, условные обозначения.

Слайд 4

Описание слайда:

AК - системы, предназначенные для профессионального производства картографической продукции высокого качества. Они позволяют получить цифровые издательские оригиналы карт, с качеством, отвечающим самым высоким требованиям полиграфического производства. Они манипулируют элементами исходного картографического изображения, отображающими объекты геопространства, но не моделями самих объектов. Они не предназначены для управления данными, лишены средств анализа. AК - системы, предназначенные для профессионального производства картографической продукции высокого качества. Они позволяют получить цифровые издательские оригиналы карт, с качеством, отвечающим самым высоким требованиям полиграфического производства. Они манипулируют элементами исходного картографического изображения, отображающими объекты геопространства, но не моделями самих объектов. Они не предназначены для управления данными, лишены средств анализа.

Слайд 5

Описание слайда:

СУС - системы управления инженерными сетями (водопровод, энергетические и телефонные сети и др.), т.е. пространственно распределенными сетевыми объектами (представленными в виде графов), с каждым из которых связана содержательная информация, но не учитывается действительное положение объектов в пространстве. Однако в последнее время эти системы приобретают функции анализа, проектирования и эксплуатации, что приводит к необходимости точной координатной привязки элементов сетей для учета их взаимного влияния. СУС - системы управления инженерными сетями (водопровод, энергетические и телефонные сети и др.), т.е. пространственно распределенными сетевыми объектами (представленными в виде графов), с каждым из которых связана содержательная информация, но не учитывается действительное положение объектов в пространстве. Однако в последнее время эти системы приобретают функции анализа, проектирования и эксплуатации, что приводит к необходимости точной координатной привязки элементов сетей для учета их взаимного влияния.

Слайд 6

Описание слайда:

ИС – системы для подготовки к изданию полиграфических материалов. Они базируются на мощных графических редакторах, обеспечивающих построение любых графических изображений, в том числе картографических, однако не позволяют описывать семантическую информацию объектов, отображать точечные объекты, нестандартный шрифт, плавные кривые. Наиболее широко применяются системы CorelDraw, Adobe Illustrator, Free Hand.

Слайд 7

Описание слайда:

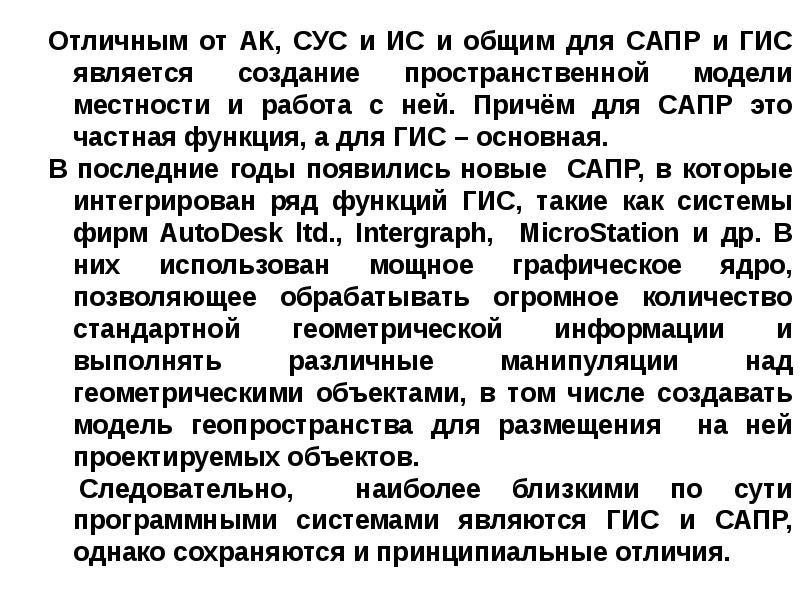

Отличным от АК, СУС и ИС и общим для САПР и ГИС является создание пространственной модели местности и работа с ней. Причём для САПР это частная функция, а для ГИС – основная. В последние годы появились новые САПР, в которые интегрирован ряд функций ГИС, такие как системы фирм AutoDesk ltd., Intergraph, MicroStation и др. В них использован мощное графическое ядро, позволяющее обрабатывать огромное количество стандартной геометрической информации и выполнять различные манипуляции над геометрическими объектами, в том числе создавать модель геопространства для размещения на ней проектируемых объектов. Следовательно, наиболее близкими по сути программными системами являются ГИС и САПР, однако сохраняются и принципиальные отличия.

Слайд 8

Описание слайда:

САПР использует реальную модель геопространства однократно как основу для разработки проекта его преобразования, иначе: для конструирования виртуального геопространства (синтеза существующих и проектируемых объектов в новое виртуальное геопространство). После реализации проекта геопространство изменится, оно не будет соответствовать использованной модели, которая обесценится, и для последующего преобразования потребуется новая модель.

Слайд 9

Описание слайда:

ГИС на основе геоинформации создаёт реальные модели геопространства и использует их для изучения и анализа геопространства и управления процессами, происходящими в нём. Для этого нужны: 1) сохранение ранее созданных моделей, которые в результате сравнения с последующими позволяют выявлять тенденции процессов, 2) модель, адекватная современному состоянию геопространства, которая получается в результате его мониторинга, 3) модели возможного прогнозируемого состояния геопространства.

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

ГИС – оболочки ГИС – оболочки классифицируются по 2-м основаниям: По формату данных По базовым функциям ГИС – приложения подразделяются на 3 типа: Территориальные (например, региональные, городские, муниципальные) Отраслевые (например, экологические, дорожные, лесного хозяйства, чрезвычайных ситуаций и др.) Комплексные (например, агропромышленного комплекса, зоны деятельности нефтяной компании)

Слайд 12

Описание слайда:

ГИС – оболочки по формату данных подразделяются на 3 типа: Векторные Растровые Комбинированные

Слайд 13

Описание слайда:

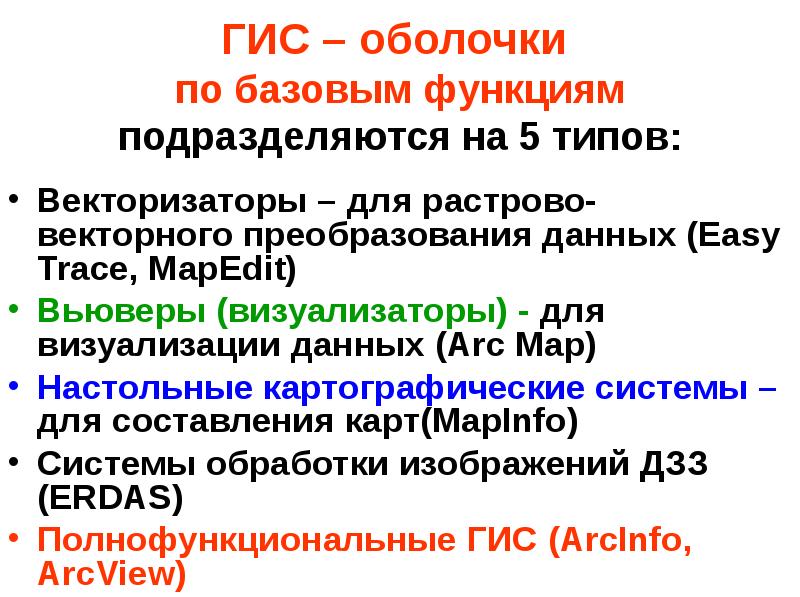

ГИС – оболочки по базовым функциям подразделяются на 5 типов: Векторизаторы – для растрово-векторного преобразования данных (Easy Trace, MapEdit) Вьюверы (визуализаторы) - для визуализации данных (Arc Map) Настольные картографические системы – для составления карт(MapInfo) Системы обработки изображений ДЗЗ (ERDAS) Полнофункциональные ГИС (ArcInfo, ArcView)
