Гидрокрекинг нефтяного сырья

Слайд 2

Описание слайда:

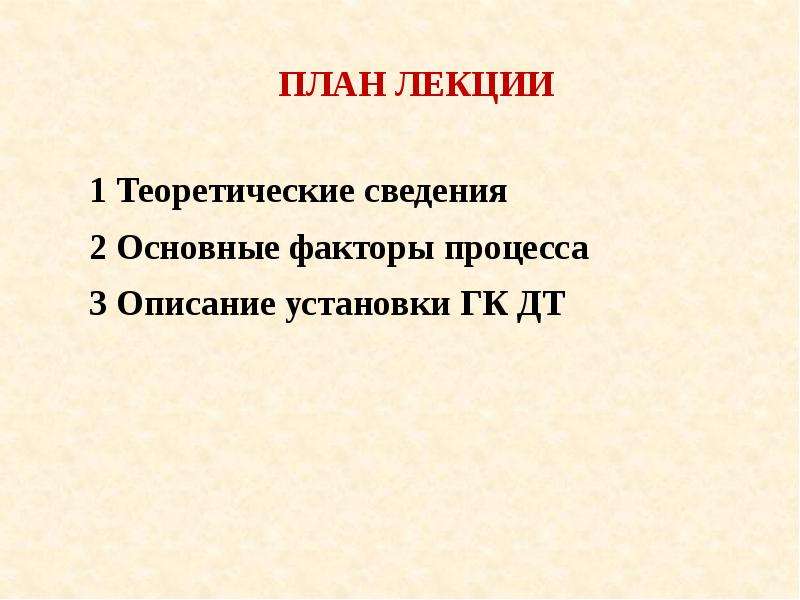

ПЛАН ЛЕКЦИИ ПЛАН ЛЕКЦИИ 1 Теоретические сведения 2 Основные факторы процесса 3 Описание установки ГК ДТ

Слайд 3

Описание слайда:

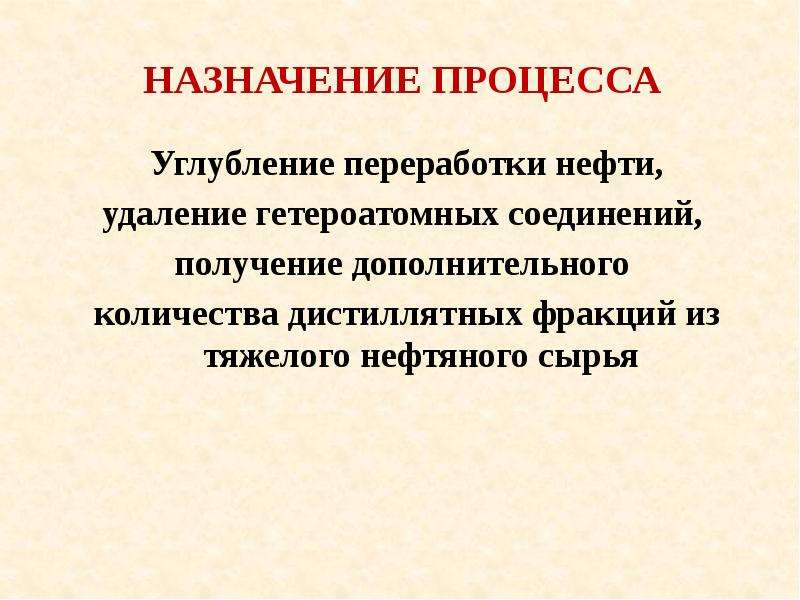

Назначение процесса Углубление переработки нефти, удаление гетероатомных соединений, получение дополнительного количества дистиллятных фракций из тяжелого нефтяного сырья

Слайд 4

Описание слайда:

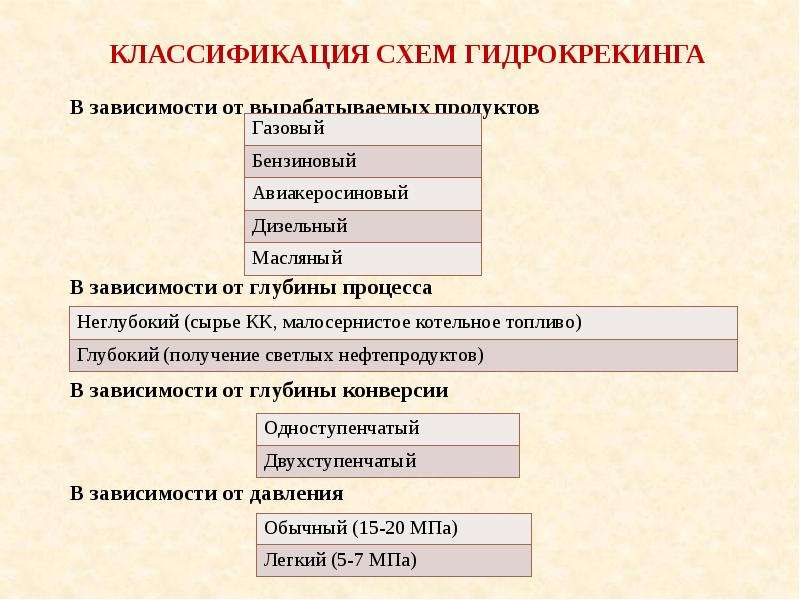

Классификация схем гидрокрекинга В зависимости от вырабатываемых продуктов В зависимости от глубины процесса В зависимости от глубины конверсии В зависимости от давления

Слайд 5

Описание слайда:

Теоретические сведения

Слайд 6

Описание слайда:

Теоретические сведения

Слайд 7

Описание слайда:

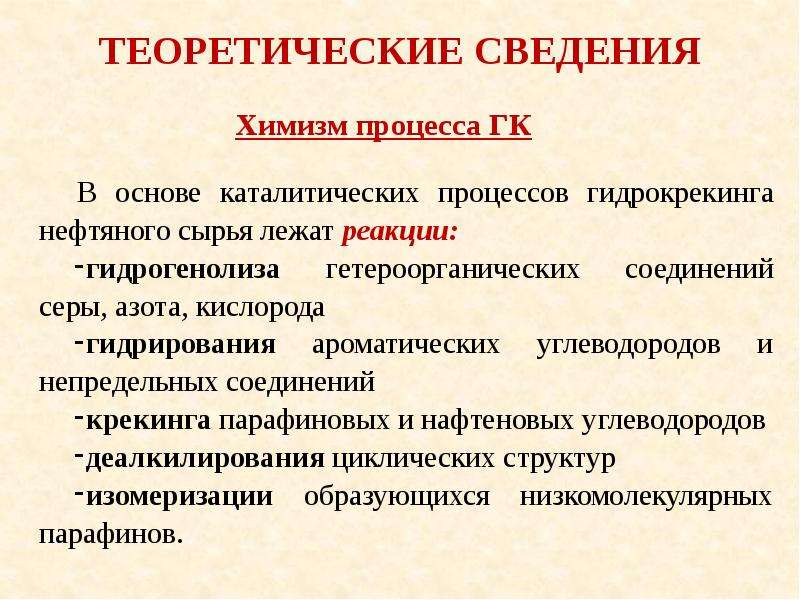

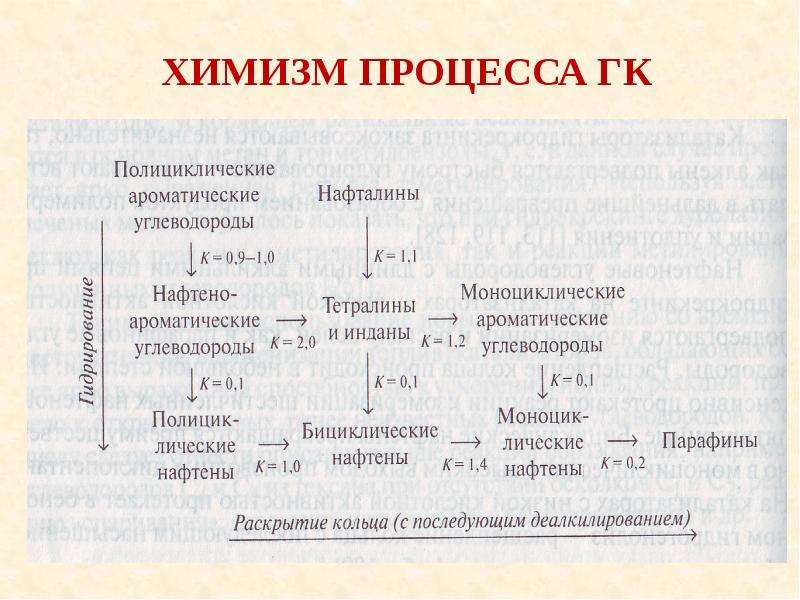

Химизм процесса ГК

Слайд 8

Описание слайда:

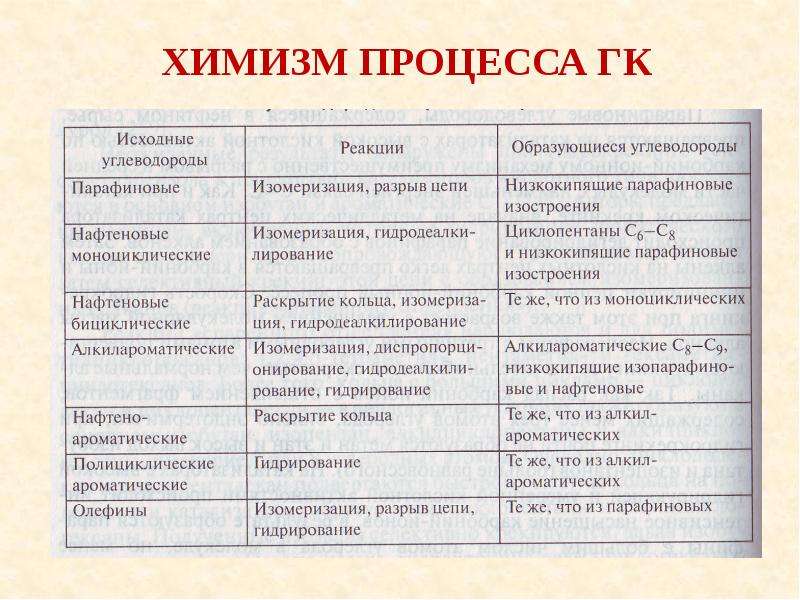

Химизм процесса ГК

Слайд 9

Описание слайда:

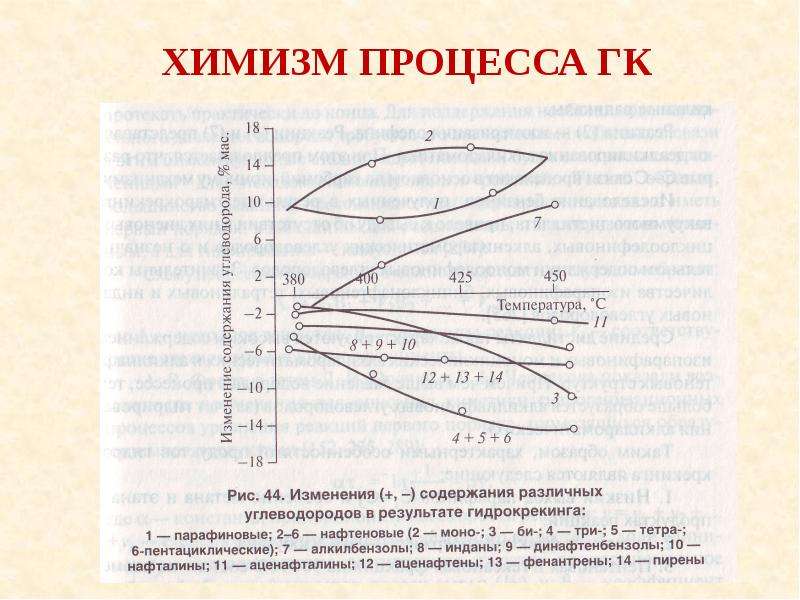

Химизм процесса ГК

Слайд 10

Описание слайда:

Основные факторы процесса

Слайд 11

Описание слайда:

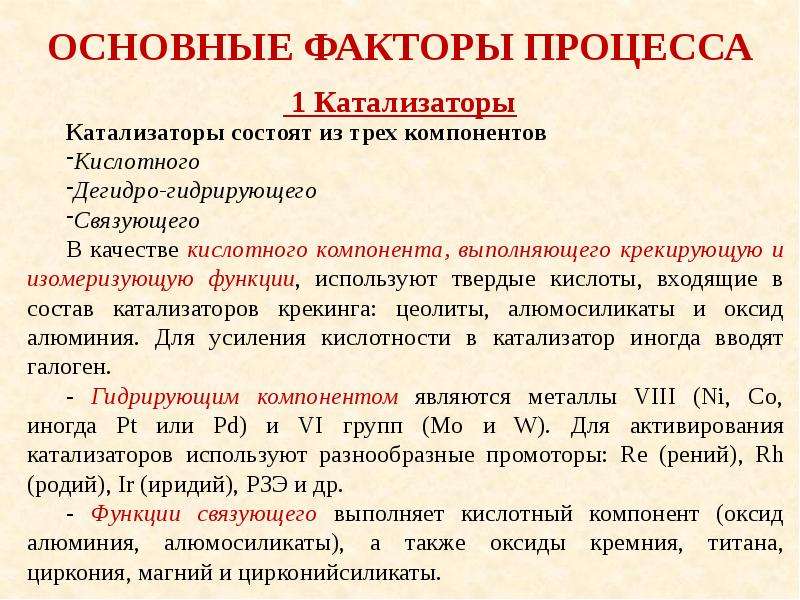

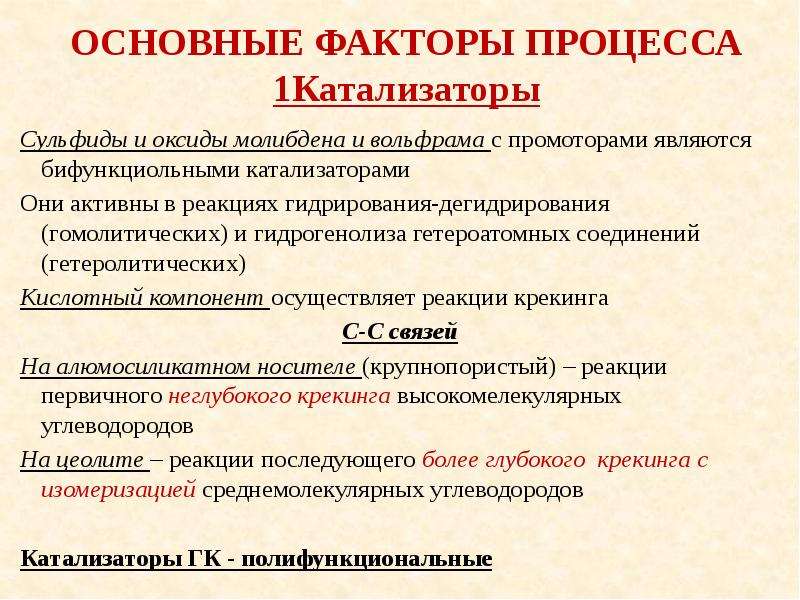

Основные факторы процесса 1Катализаторы Сульфиды и оксиды молибдена и вольфрама с промоторами являются бифункциольными катализаторами Они активны в реакциях гидрирования-дегидрирования (гомолитических) и гидрогенолиза гетероатомных соединений (гетеролитических) Кислотный компонент осуществляет реакции крекинга С-С связей На алюмосиликатном носителе (крупнопористый) – реакции первичного неглубокого крекинга высокомелекулярных углеводородов На цеолите – реакции последующего более глубокого крекинга с изомеризацией среднемолекулярных углеводородов Катализаторы ГК - полифункциональные

Слайд 12

Описание слайда:

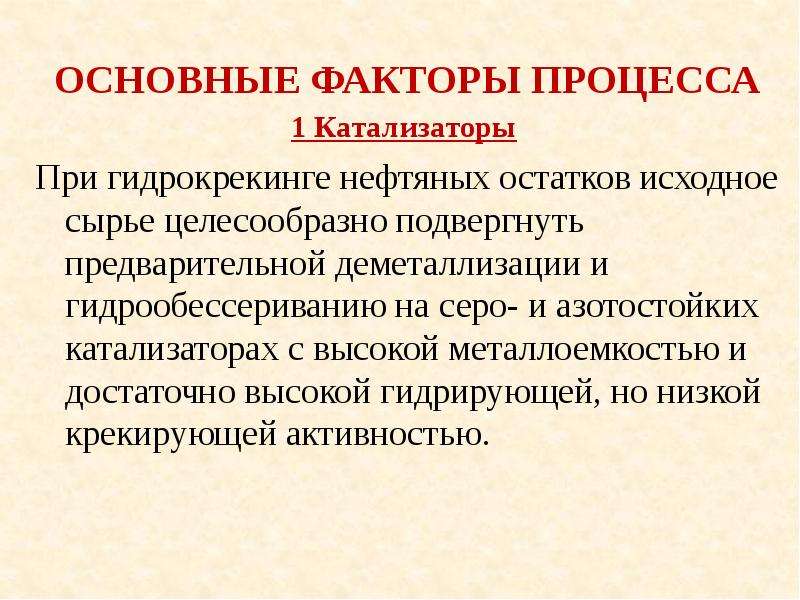

Основные факторы процесса При гидрокрекинге нефтяных остатков исходное сырье целесообразно подвергнуть предварительной деметаллизации и гидрообессериванию на серо- и азотостойких катализаторах с высокой металлоемкостью и достаточно высокой гидрирующей, но низкой крекирующей активностью.

Слайд 13

Описание слайда:

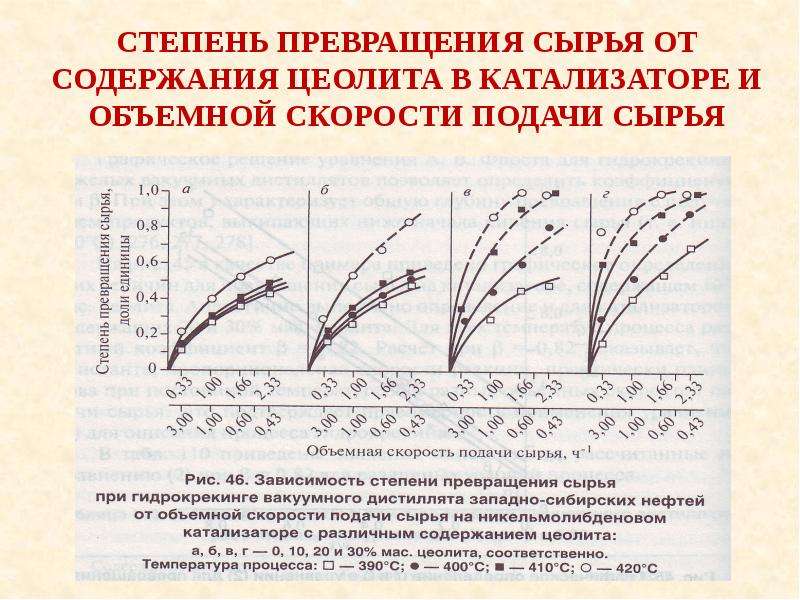

Степень превращения сырья от содержания цеолита в катализаторе и объемной скорости подачи сырья

Слайд 14

Описание слайда:

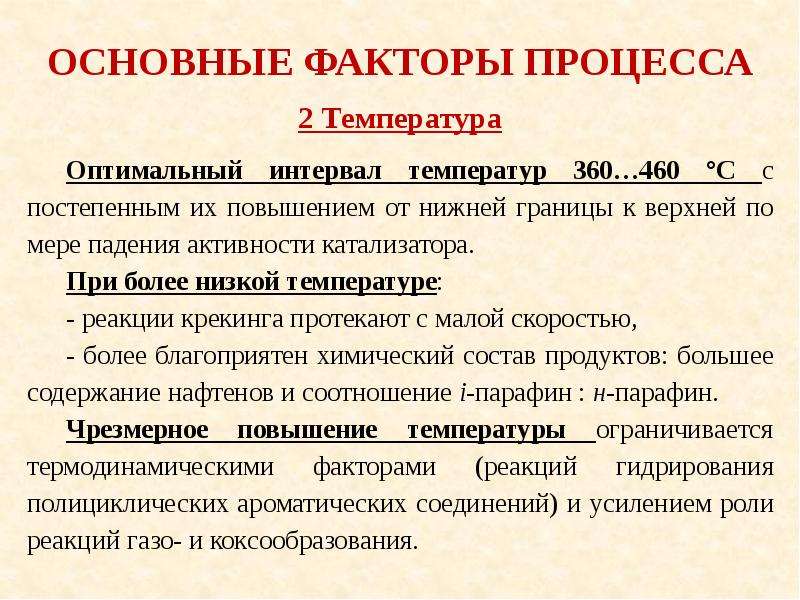

Основные факторы процесса

Слайд 15

Описание слайда:

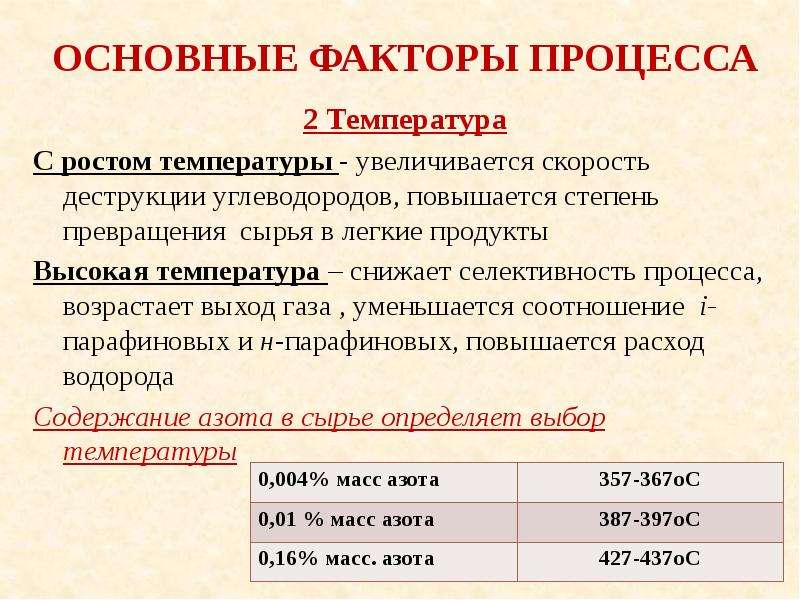

Основные факторы процесса 2 Температура С ростом температуры - увеличивается скорость деструкции углеводородов, повышается степень превращения сырья в легкие продукты Высокая температура – снижает селективность процесса, возрастает выход газа , уменьшается соотношение i-парафиновых и н-парафиновых, повышается расход водорода Содержание азота в сырье определяет выбор температуры

Слайд 16

Описание слайда:

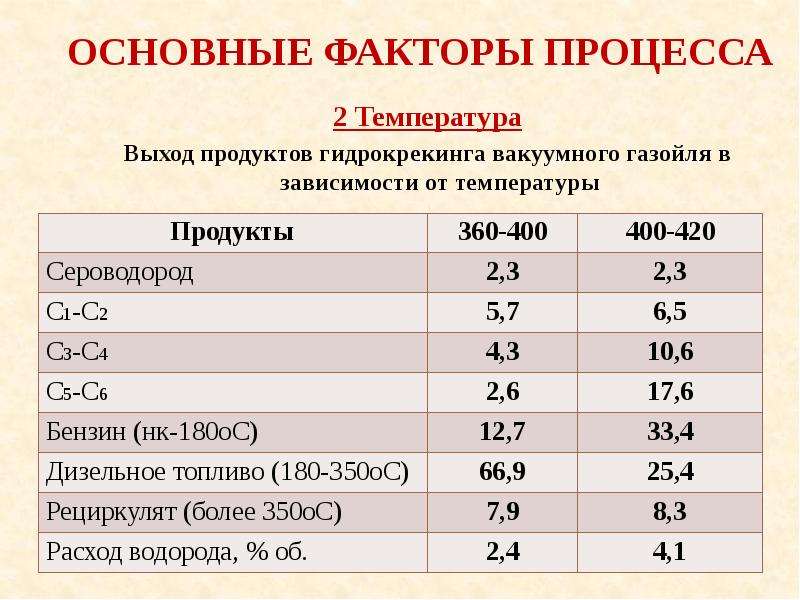

Основные факторы процесса 2 Температура Выход продуктов гидрокрекинга вакуумного газойля в зависимости от температуры

Слайд 17

Описание слайда:

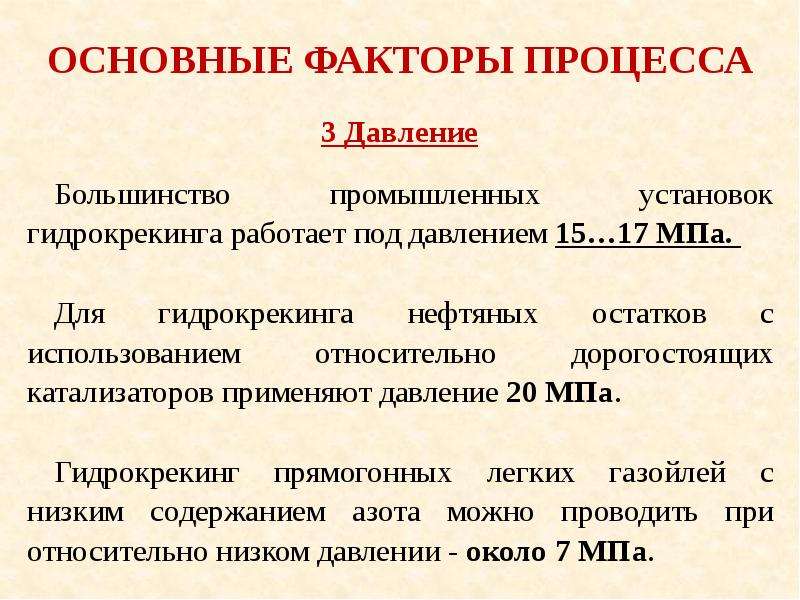

Основные факторы процесса

Слайд 18

Описание слайда:

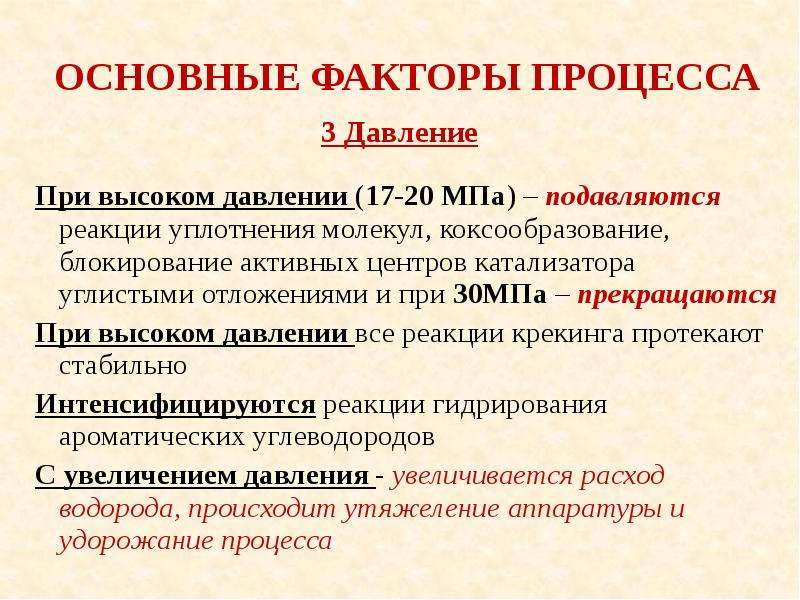

Основные факторы процесса При высоком давлении (17-20 МПа) – подавляются реакции уплотнения молекул, коксообразование, блокирование активных центров катализатора углистыми отложениями и при 30МПа – прекращаются При высоком давлении все реакции крекинга протекают стабильно Интенсифицируются реакции гидрирования ароматических углеводородов С увеличением давления - увеличивается расход водорода, происходит утяжеление аппаратуры и удорожание процесса

Слайд 19

Описание слайда:

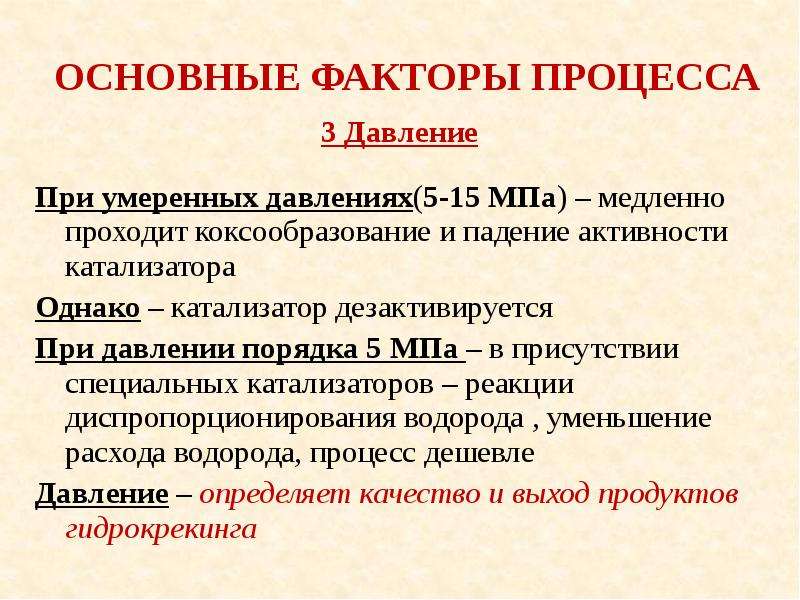

Основные факторы процесса При умеренных давлениях(5-15 МПа) – медленно проходит коксообразование и падение активности катализатора Однако – катализатор дезактивируется При давлении порядка 5 МПа – в присутствии специальных катализаторов – реакции диспропорционирования водорода , уменьшение расхода водорода, процесс дешевле Давление – определяет качество и выход продуктов гидрокрекинга

Слайд 20

Описание слайда:

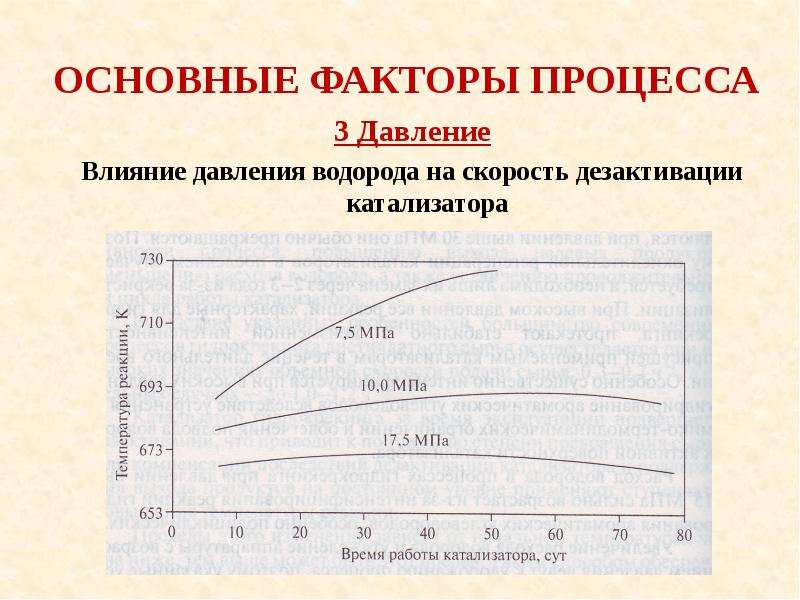

Основные факторы процесса 3 Давление Влияние давления водорода на скорость дезактивации катализатора

Слайд 21

Описание слайда:

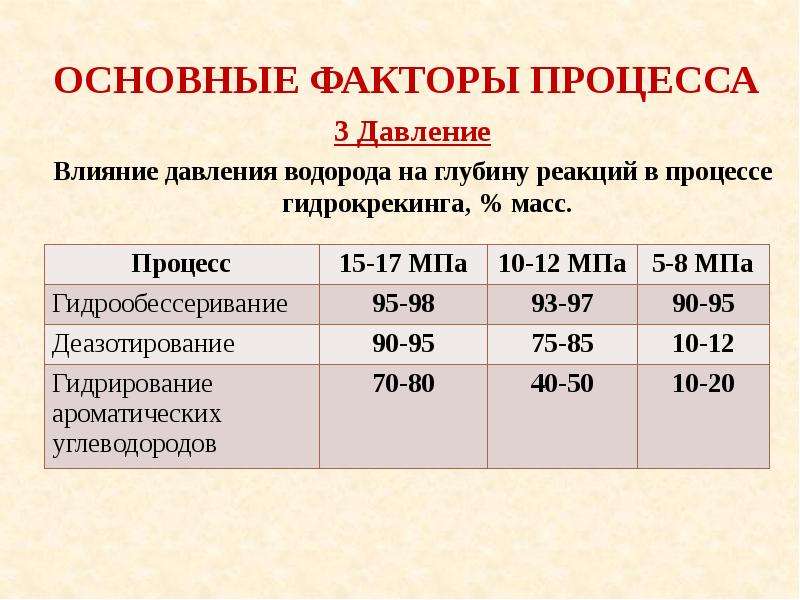

Основные факторы процесса 3 Давление Влияние давления водорода на глубину реакций в процессе гидрокрекинга, % масс.

Слайд 22

Описание слайда:

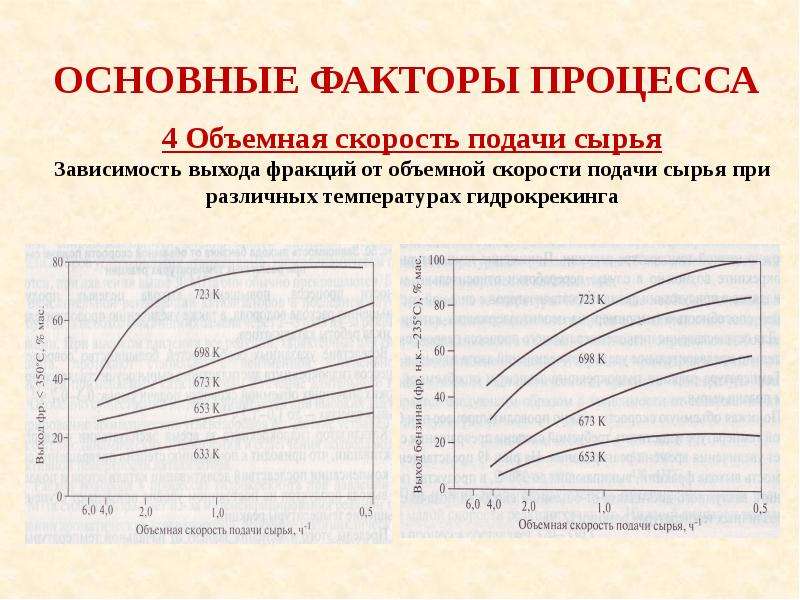

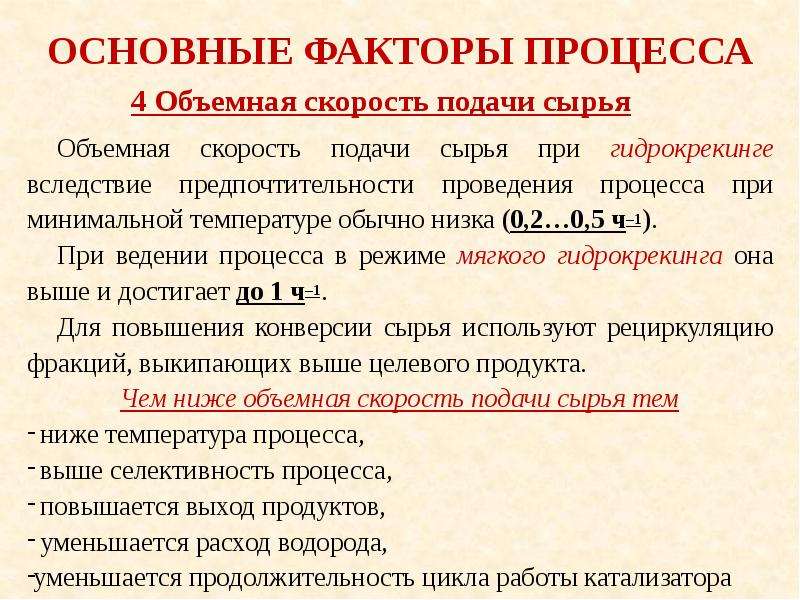

Основные факторы процесса

Слайд 23

Описание слайда:

Основные факторы процесса

Слайд 24

Описание слайда:

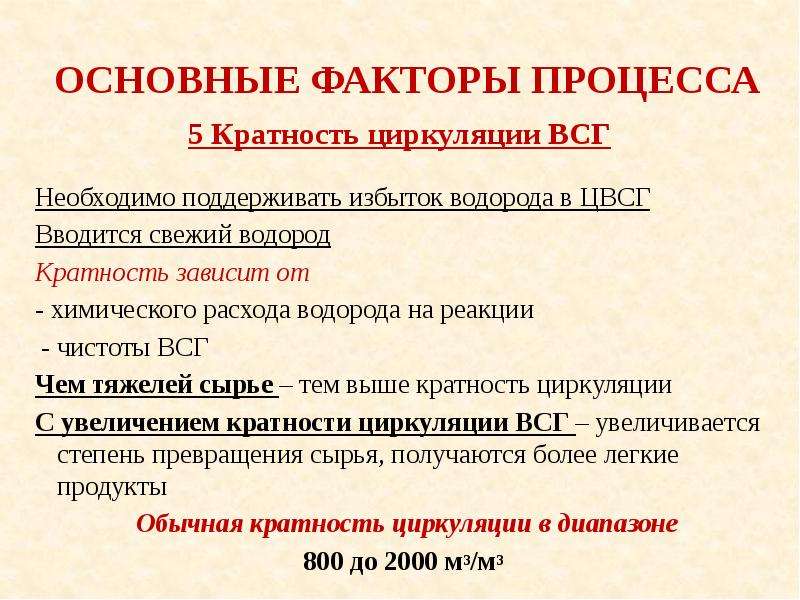

Основные факторы процесса Необходимо поддерживать избыток водорода в ЦВСГ Вводится свежий водород Кратность зависит от - химического расхода водорода на реакции - чистоты ВСГ Чем тяжелей сырье – тем выше кратность циркуляции С увеличением кратности циркуляции ВСГ – увеличивается степень превращения сырья, получаются более легкие продукты Обычная кратность циркуляции в диапазоне 800 до 2000 м3/м3

Слайд 25

Описание слайда:

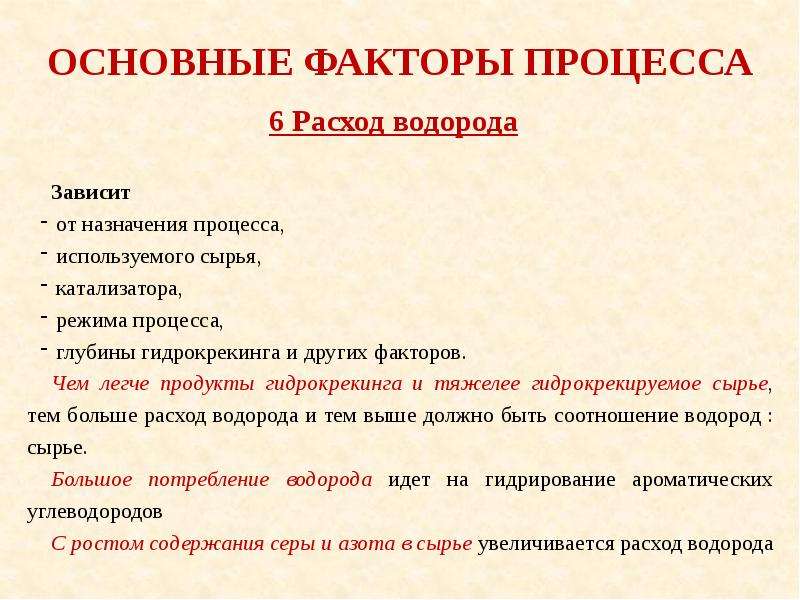

Основные факторы процесса

Слайд 26

Описание слайда:

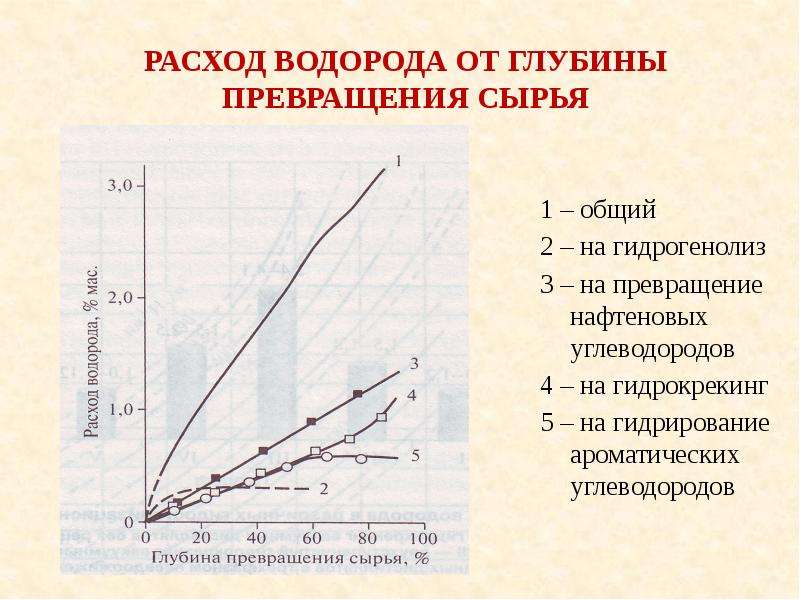

Расход водорода от глубины превращения сырья 1 – общий 2 – на гидрогенолиз 3 – на превращение нафтеновых углеводородов 4 – на гидрокрекинг 5 – на гидрирование ароматических углеводородов

Слайд 27

Описание слайда:

Основные факторы процесса 7 Качество сырья Требования

Слайд 28

Описание слайда:

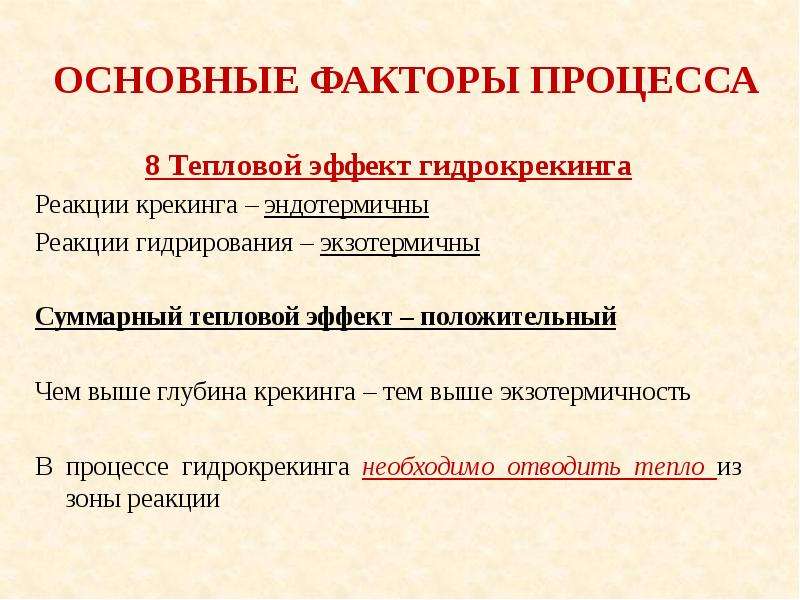

Основные факторы процесса 8 Тепловой эффект гидрокрекинга Реакции крекинга – эндотермичны Реакции гидрирования – экзотермичны Суммарный тепловой эффект – положительный Чем выше глубина крекинга – тем выше экзотермичность В процессе гидрокрекинга необходимо отводить тепло из зоны реакции

Слайд 29

Описание слайда:

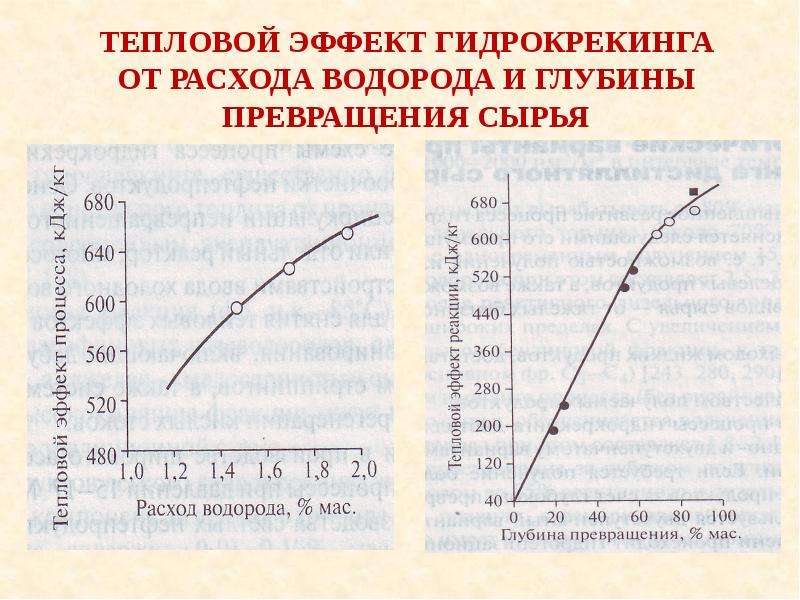

Тепловой эффект гидрокрекинга от расхода водорода и глубины превращения сырья

Слайд 30

Описание слайда:

Технологические схемы процесса гидрокрекинга А – одноходовой процесс Б - одноступенчатый процесс В- двухступенчатый процесс 1- реактор 2 – колонна фракционирования

Слайд 31

Описание слайда:

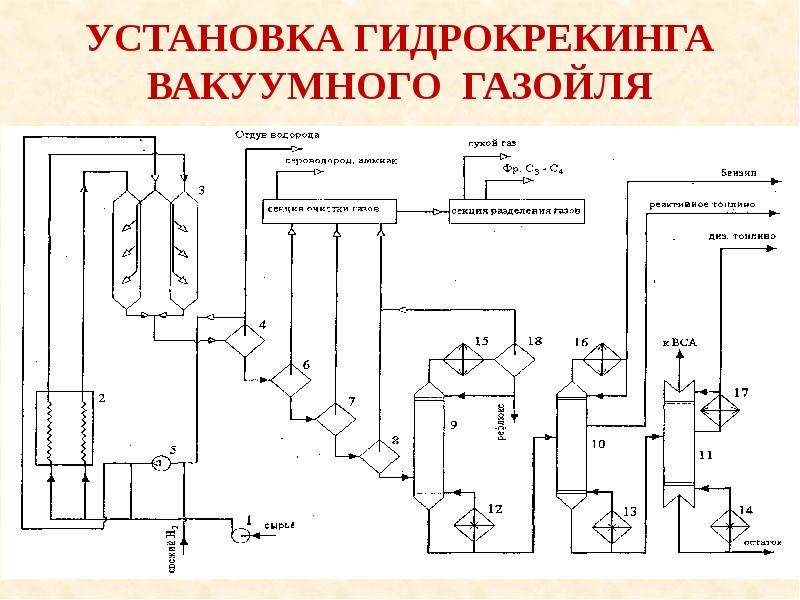

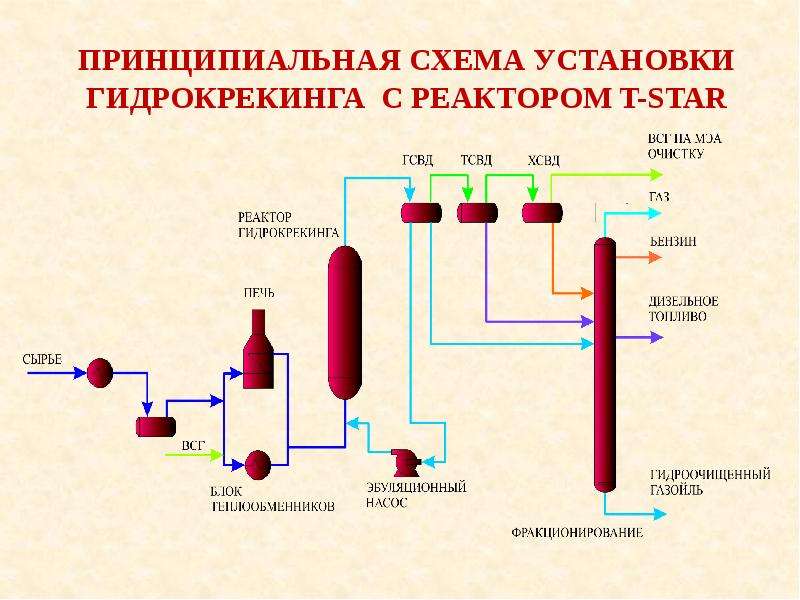

Установка Гидрокрекинга вакуумного газойля

Слайд 32

Описание слайда:

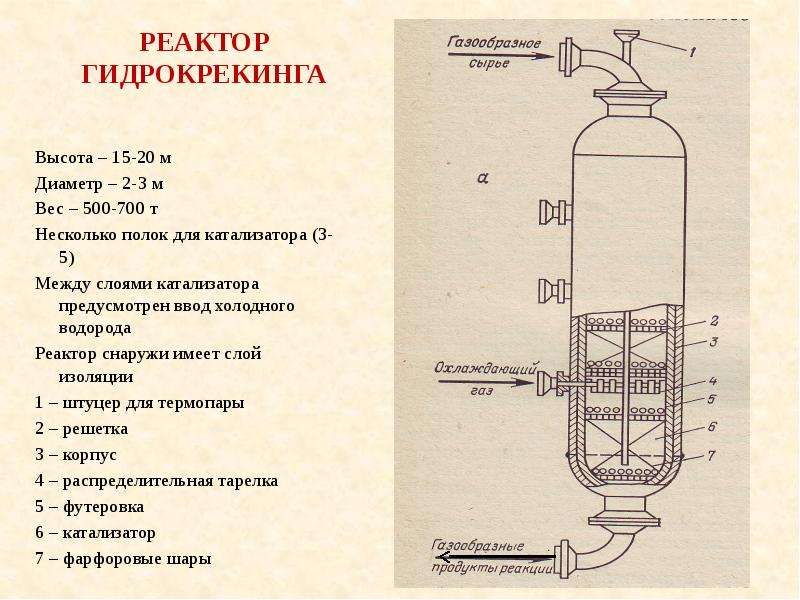

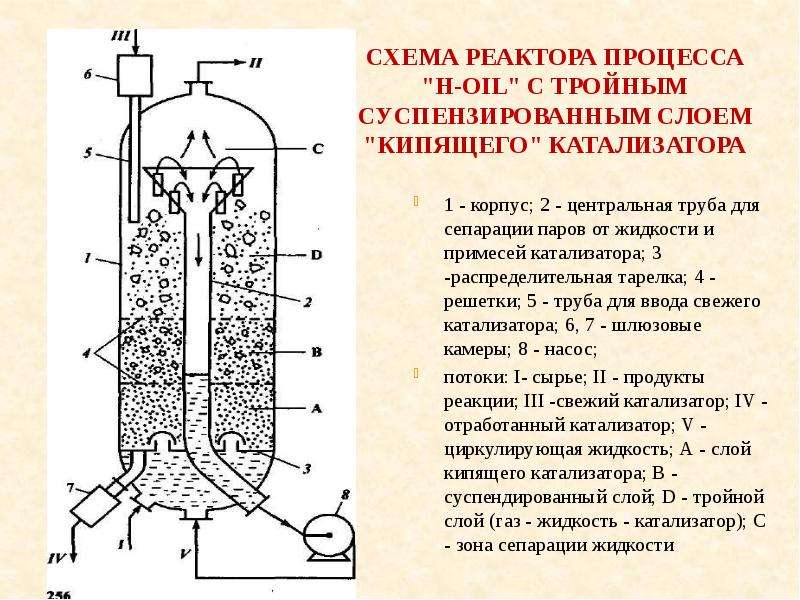

Реактор гидрокрекинга Высота – 15-20 м Диаметр – 2-3 м Вес – 500-700 т Несколько полок для катализатора (3-5) Между слоями катализатора предусмотрен ввод холодного водорода Реактор снаружи имеет слой изоляции 1 – штуцер для термопары 2 – решетка 3 – корпус 4 – распределительная тарелка 5 – футеровка 6 – катализатор 7 – фарфоровые шары

Слайд 33

Описание слайда:

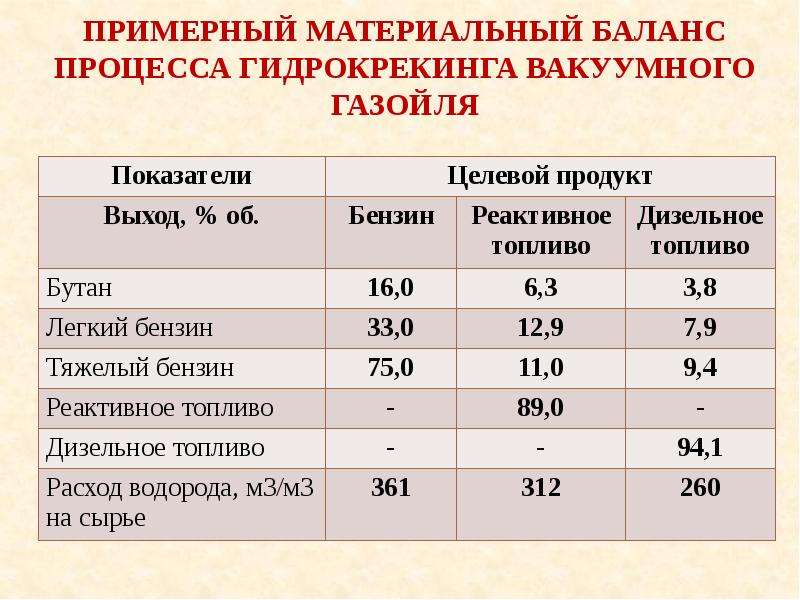

Примерный материальный баланс процесса Гидрокрекинга вакуумного газойля

Слайд 34

Описание слайда:

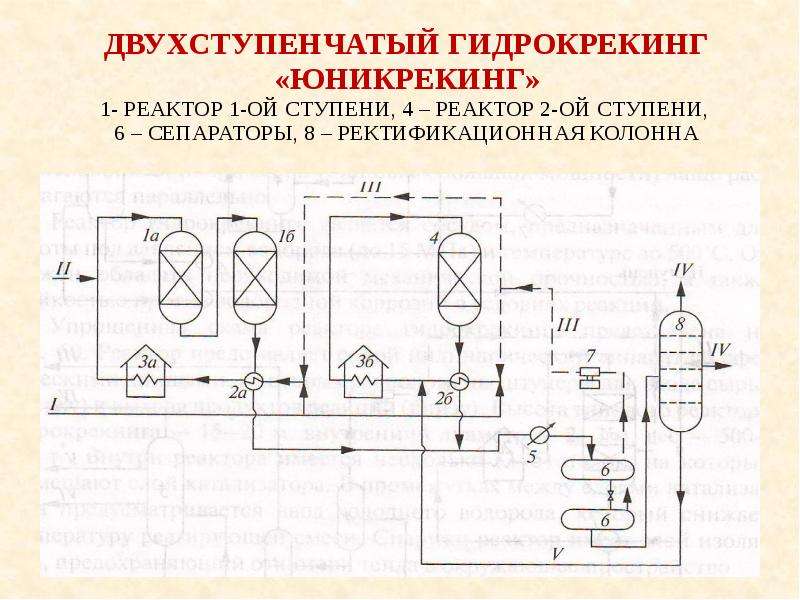

Двухступенчатый гидрокрекинг «Юникрекинг» 1- реактор 1-ой ступени, 4 – реактор 2-ой ступени, 6 – сепараторы, 8 – ректификационная колонна

Слайд 35

Описание слайда:

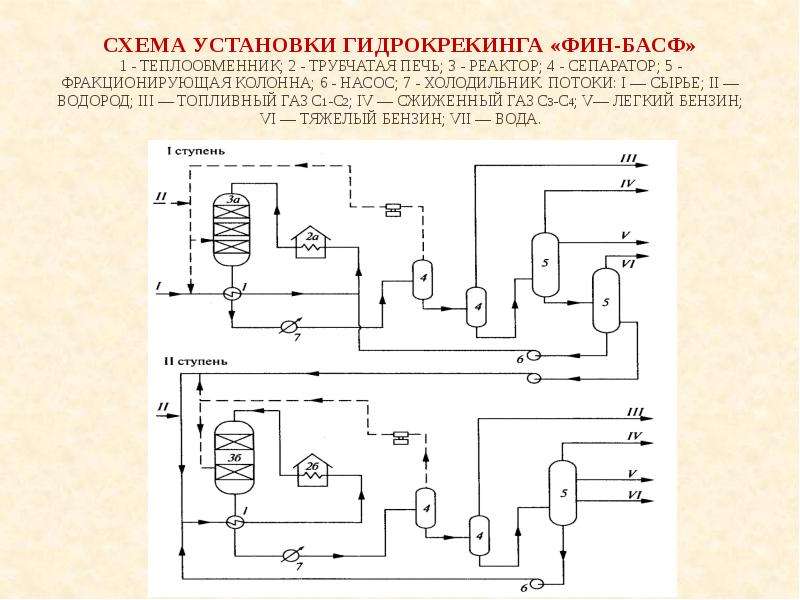

Схема установки гидрокрекинга «ФИН-Басф» 1 - теплообменник; 2 - трубчатая печь; 3 - реактор; 4 - сепаратор; 5 - фракционирующая колонна; 6 - насос; 7 - холодильник. Потоки: I — сырье; II — водород; III — топливный газ C1-C2; IV — сжиженный газ С3-C4; V— легкий бензин; VI — тяжелый бензин; VII — вода.
