Слайд 1

Описание слайда:

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ РАЗРАБОТКА И АТТЕСТАЦИЯ МЕТОДИК ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ (МВИ) регламентирована МИ 2377-98

Слайд 2

Описание слайда:

Методика выполнения измерений - МВИ МВИ - совокупность операций и правил, выполнение которых обеспечивает получение результатов измерений с известной погрешностью. Получение результатов измерений с известной погрешностью, не превышающей допускаемых пределов (норм погрешностей измерений), является важнейшим условием обеспечения единства измерений.

Слайд 3

Описание слайда:

Требование ГОСТ Р 8.563 МВИ, применяемые в сферах распространения государственного метрологического контроля и надзора (ГМКН), а также для контроля состояния сложных технических систем (по ГОСТ 22.2.04-94), должны быть аттестованы. Аттестация МВИ - это процедура установления и подтверждения соответствия МВИ предъявляемым к ней метрологическим требованиям.

Слайд 4

Описание слайда:

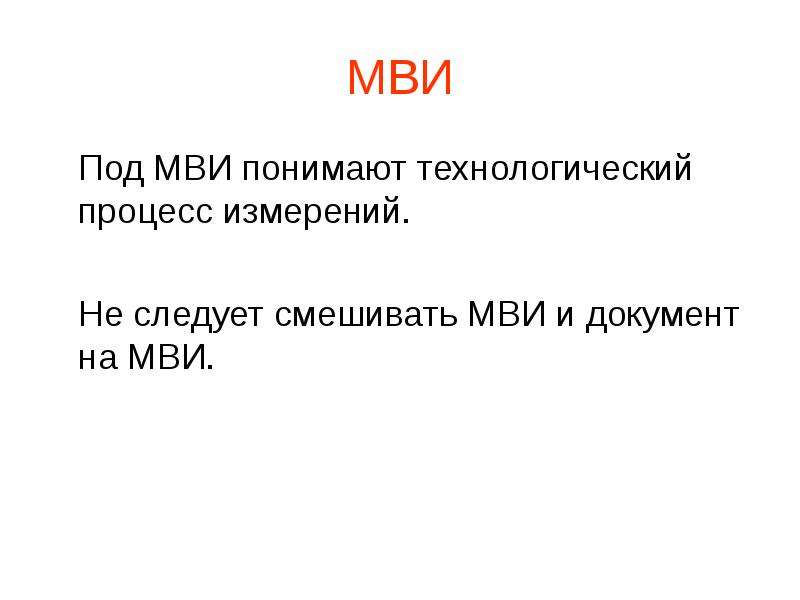

МВИ Под МВИ понимают технологический процесс измерений. Не следует смешивать МВИ и документ на МВИ.

Слайд 5

Описание слайда:

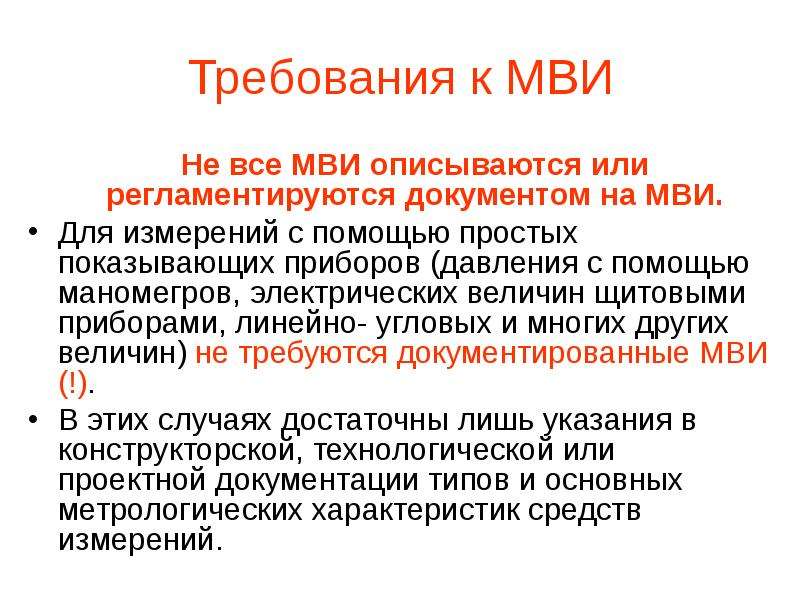

Требования к МВИ Не все МВИ описываются или регламентируются документом на МВИ. Для измерений с помощью простых показывающих приборов (давления с помощью маномегров, электрических величин щитовыми приборами, линейно- угловых и многих других величин) не требуются документированные МВИ (!). В этих случаях достаточны лишь указания в конструкторской, технологической или проектной документации типов и основных метрологических характеристик средств измерений.

Слайд 6

Описание слайда:

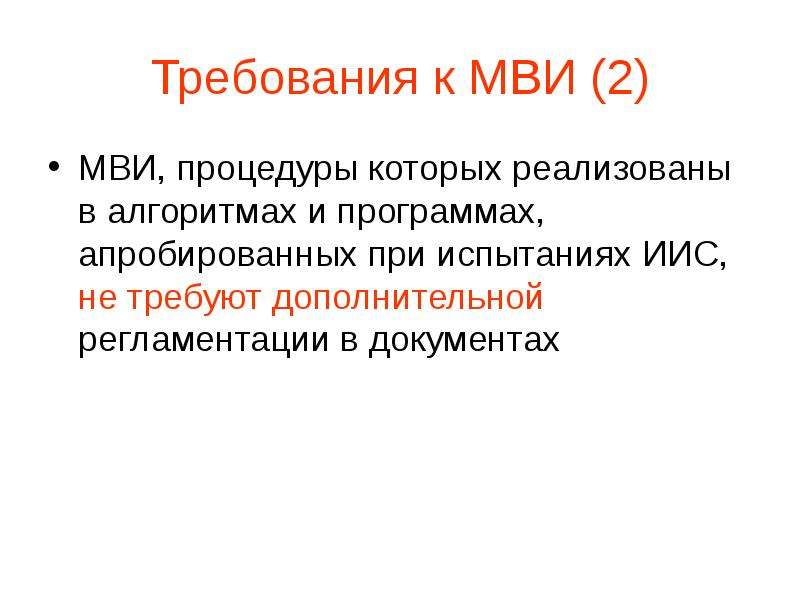

Требования к МВИ (2) МВИ, процедуры которых реализованы в алгоритмах и программах, апробированных при испытаниях ИИС, не требуют дополнительной регламентации в документах

Слайд 7

Описание слайда:

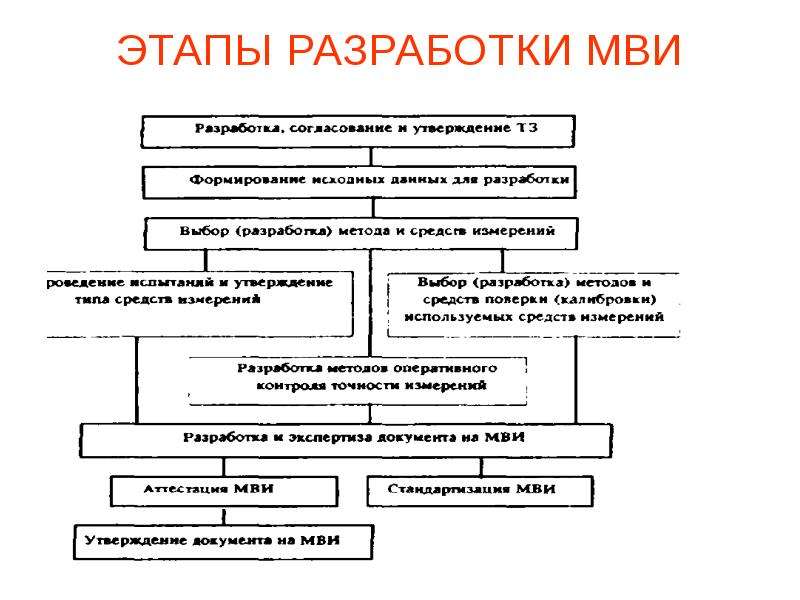

ЭТАПЫ РАЗРАБОТКИ МВИ

Слайд 8

Описание слайда:

ТЗ на разработку МВИ Разработку, согласование и утверждение технического задания (ТЗ) на разработку МВИ осуществляют в случаях, когда предполагается регламентировать МВИ в отдельном документе

Слайд 9

Описание слайда:

Требования к содержанию ТЗ на разработку МВИ в соответствии с ГОСТ Р 8.563 (п.5 1) назначение МВИ, из которого можно установить возможность использования МВИ в сферах распространения ГМКН; пределы измерений; пределы допускаемой погрешности измерений; характеристики объекта измерений (например, температура жидкости, давление или уровень которой измеряется); условия измерений (температура, влажность, давление окружающего воздуха, характеристики источника питания средств измерений; наличие внешних электромагнитных волн, вибрация в местах установки средств измерений и др.); вид индикации и фор регистрации результатов измерений; требования к автоматизации измерительных процедур; требования к обеспечению безопасности выполнения работ; другие требования в соответствии со спецификой МВИ. Если для разработки МВИ имеются исходные данные, то ТЗ на разработку МИИ не требуется.

Слайд 10

Описание слайда:

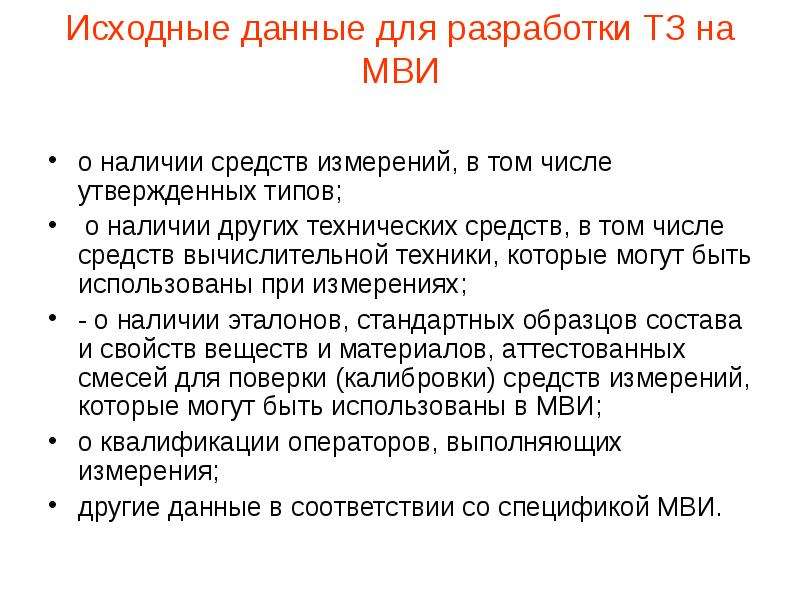

Исходные данные для разработки ТЗ на МВИ о наличии средств измерений, в том числе утвержденных типов; о наличии других технических средств, в том числе средств вычислительной техники, которые могут быть использованы при измерениях; - о наличии эталонов, стандартных образцов состава и свойств веществ и материалов, аттестованных смесей для поверки (калибровки) средств измерений, которые могут быть использованы в МВИ; о квалификации операторов, выполняющих измерения; другие данные в соответствии со спецификой МВИ.

Слайд 11

Описание слайда:

Одно из основных исходных требований к МВИ - требование к точности измерений. В ряде нормативных документов приводятся требования к точности измерений в наиболее распространенных технологических процессах. Так, в машиностроении действует ГОСТ 8.051-81 «ГСИ. Погрешности, допускаемые при измерении линейных размеров до 500 мм», в теплоэнергетике применяют РД 34.11.321-88 «Нормы точности измерений технологических пара метров тепловых электростанций» и др.

Слайд 12

Описание слайда:

Если такие требования в явном виде отсутствуют, их необходимо установить, исходя из требований к достоверности измерительного контроля или погрешности результатов испытаний, требований к другим результатам реализации информационности управляющих функций системы управления (например, к точности вычисления технико-экономических показателей) или к самому объекту контроля. Связи погрешности измерений с характеристиками достоверности контроля и погрешностью испытаний рассмотрены в МИ.317-86 ГСИ. Результаты и характеристики погрешности измерений. Формы представления. Способы использования при испытаниях образцов продукции и контроле их параметров. На практике в качестве исходных данных для установления требований к точности измерений при контроле используют допуск на контролируемый параметр. Считается удовлетворительным соотношение между пределом допускаемой погрешности измерений и границей симметричного поля допуска 1:5 (в ряде случаев 1:4). При соотношении 1:3 вводится контрольный (суженный) допуск на контролируемый параметр.

Слайд 13

Описание слайда:

Требования к точности измерений устанавливают в виде пределов допускаемых значений характеристик абсолютной или относительной погрешности измерений. Наиболее распространенным способом выражения требований к точности измерений являются границы допускаемого интервала. в котором с заданной вероятностью Р должна находиться погрешность измерений. Если границы симметричны, то перед их одним числовым значением ставятся знаки плюс-минус. Если заданное значение вероятности равно единице (Р=1), то в качестве требований к точности измерений используются пределы допускаемой погрешности измерений, при этом вероятность Р = 1 не указывается. другие способы выражения требований к точности измерений в зависимости от использования результатов измерений приведены в Методических указаниях МИ 1317-86.

Слайд 14

Описание слайда:

Выбор (разработка) метода и средств измерений В ряде технических документов приводят рекомендации по применению средств измерений в некоторых технологических процессах. (Так, в машиностроении действует РД 50-98-86. Выбор универсальных средств измерений линейных размеров до 500 мм (по применению ГОСТ 8.051-81). Если для разработки конкретных МВИ такие документы отсутствуют, то выбор метода и средств измерений представляет собой многовариантную задачу. Ее рациональное решение соответствует минимальным затратам на измерения, включая затраты на метрологическое обслуживание средств измерений, при условии выполнения заданных требований к МВИ, в т.ч, требований к точности измерений.

Слайд 15

Описание слайда:

Аттестация МВИ При аттестации МВИ осуществляется проверка соответствия погрешности измерений указанным значениям в документе на МВИ для всего спектра влияющих величин, а также оценивание погрешности для меньших значений влияющих величин, которые могут иметь место в типичных реальных условиях применения МВИ. Если погрешности измерений удовлетворяют задачам контроля и испытаний в типичных условиях измерений, то такая МВИ может быть аттестована с указанием погрешности измерений в общих условиях и правила оценивания погрешности в конкретных условиях измерений. 4.4,6 При разработке МВИ целесообразно пользоваться МИ 1967-89 «ГСИ Выбор методов и средств измерений при разработке методик выполнения измерений. Общие положения» и МИ 2265 «ГСИ Порядок допуска к применению в Российской Федерации стандартных образцов зарубежного изготовления».

Слайд 16

Описание слайда:

ОЦЕНИВАНИЕ ПОГРЕШНОСТИ ИЗМЕРЕНИЙ Оценивание погрешности измерений начинают с анализа возможных источников и составляющих погрешности измерений. (Типичные источники и составляющие погрешности измерений приведены в приложении А ГОСТ Р 8.563-96). Необходимо обратить внимание на возможность наличия методических составляющих погрешности при косвенных методах измерений. Характеристики погрешности измерений могут быть приписаны измерениям, выполняемым по регламентированным МВИ. (Приписанная характеристика погрешности измерений - характеристика погрешности любого результата совокупности измерений, полученного при соблюдении требований и правил данной методики). Кроме того, характеристики погрешности измерений могут указываться для конкретного экспериментально полученного результата измерений (статистическая оценка характеристики погрешности измерений). Приписанные значения и статистические оценки погрешности

Слайд 17

Описание слайда:

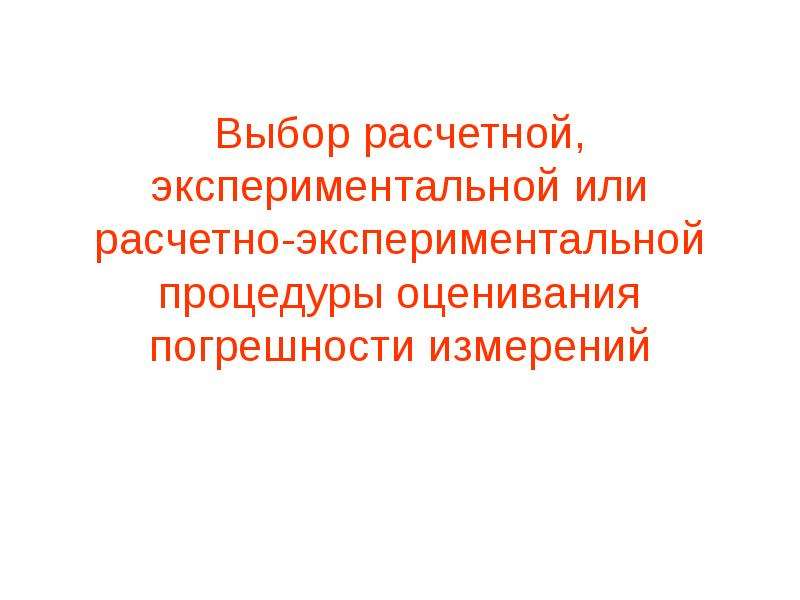

Выбор расчетной, экспериментальной или расчетно-экспериментальной процедуры оценивания погрешности измерений

Слайд 18

Описание слайда:

Расчетные методы оценивания погрешности используют в тех случаях, когда нет условий для применения экспериментальных методов. Расчетные методы оценивания погрешности измерений предпочтительны при наличии исходной информации, достаточной для получения результатов расчета с необходимой точностью. Корректные методы расчета погрешности измерений требуют подробной исходной информации о характеристиках случайных и систематических составляющих погрешностей средств измерений и вспомогательных устройств, о частотных спектрах измеряемой и внешних влияющих величин. (Такими сведениями в большинстве случаев разработчики МВИ не располагают). Ограниченная исходная информация приводит к определенной неточности результатов расчета погрешности измерений. К расчетным методам оценивания погрешности измерений относят и имитационное моделирование нестабильности метрологических характеристик средств измерений, влияния внешних факторов и динамики изменений измеряемой величины на погрешность измерений.

Слайд 19

Описание слайда:

Экспериментальные методы оценивания погрешности измерений применяют при выполнении следующих условий: имеются средства измерений контролируемой величины с погрешностью, которую можно считать несущественной в реальных условиях эксперимента по оцениванию погрешности измерений; имеется возможность создать все существенные комбинации внешних влияющих величин и значений самой измеряемой величины, характерные для разрабатываемой МВИ. В результате эксперимента получают статистические оценки погрешности измерений или ее составляющие, относящиеся к конкретному объекту измерений, экземплярам средств измерений, значениям внешних влияющих величин и т.п.. Чтобы получить «приписанные» значения характеристик погрешности измерений, экспериментальные исследования погрешности необходимо осуществлять на представительной выборке объектов, средств и условий измерений.
