Слайд 1

Описание слайда:

Тема 1 Графическое оформление чертежа

Слайд 2

Описание слайда:

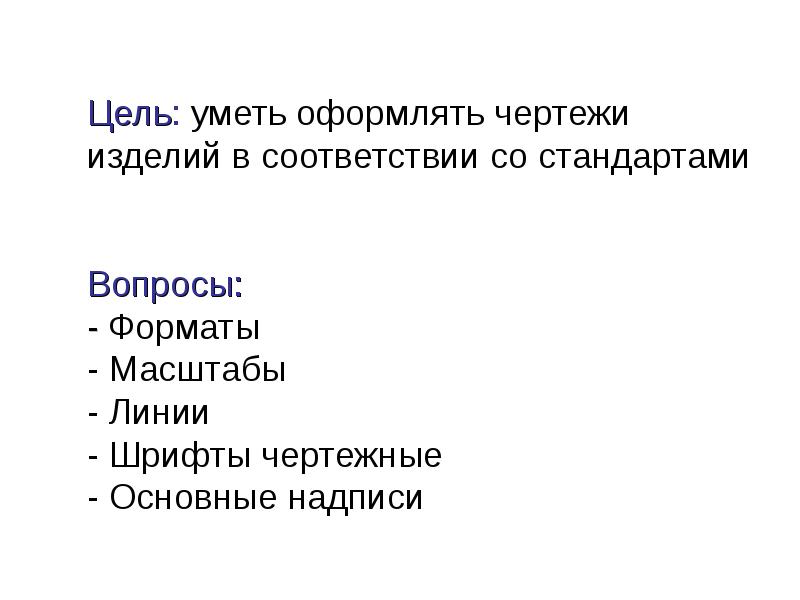

Цель: уметь оформлять чертежи изделий в соответствии со стандартами Вопросы: - Форматы - Масштабы - Линии - Шрифты чертежные - Основные надписи

Слайд 3

Описание слайда:

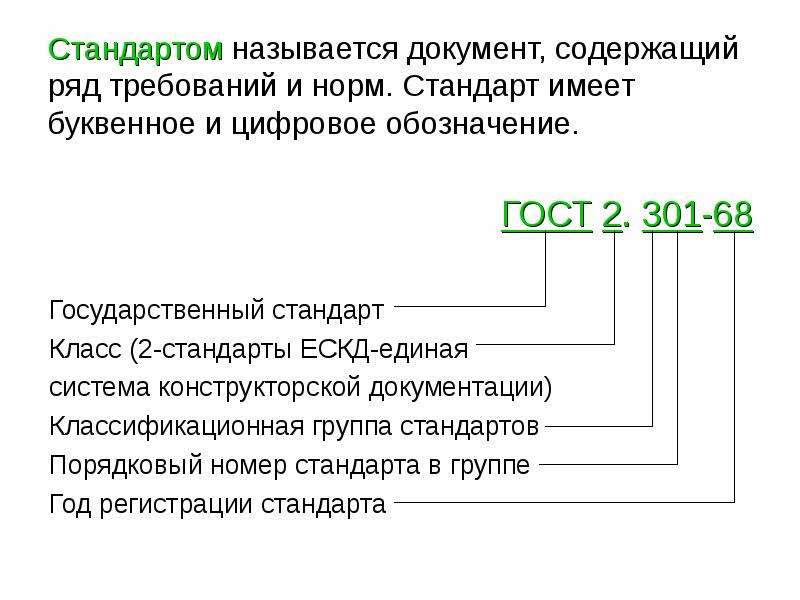

Стандартом называется документ, содержащий ряд требований и норм. Стандарт имеет буквенное и цифровое обозначение. ГОСТ 2. 301-68 Государственный стандарт Класс (2-стандарты ЕСКД-единая система конструкторской документации) Классификационная группа стандартов Порядковый номер стандарта в группе Год регистрации стандарта

Слайд 4

Описание слайда:

1.1 Форматы (ГОСТ 2.301-68)

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

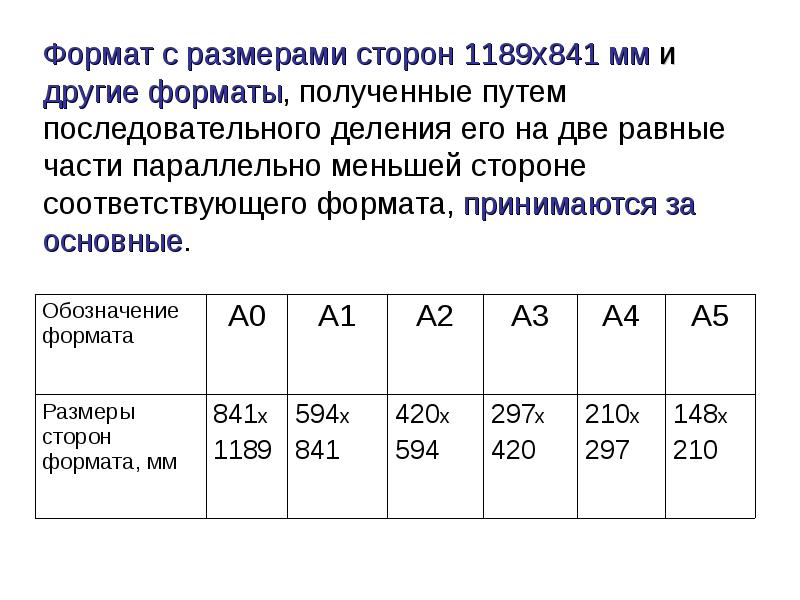

Формат с размерами сторон 1189х841 мм и другие форматы, полученные путем последовательного деления его на две равные части параллельно меньшей стороне соответствующего формата, принимаются за основные.

Слайд 7

Описание слайда:

1.2 Масштабы (ГОСТ 2.302-68)

Слайд 8

Описание слайда:

Масштабом называется отношение линейных размеров изображения предмета на чертеже к его действительным размерам.

Слайд 9

Описание слайда:

1.3 Линии (ГОСТ 2.303-68)

Слайд 10

Описание слайда:

Толщина сплошной основной линии s должна быть в пределах от 0.5 до 1.4 мм

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

1.4 Шрифты чертежные (ГОСТ 2.304-81)

Слайд 15

Описание слайда:

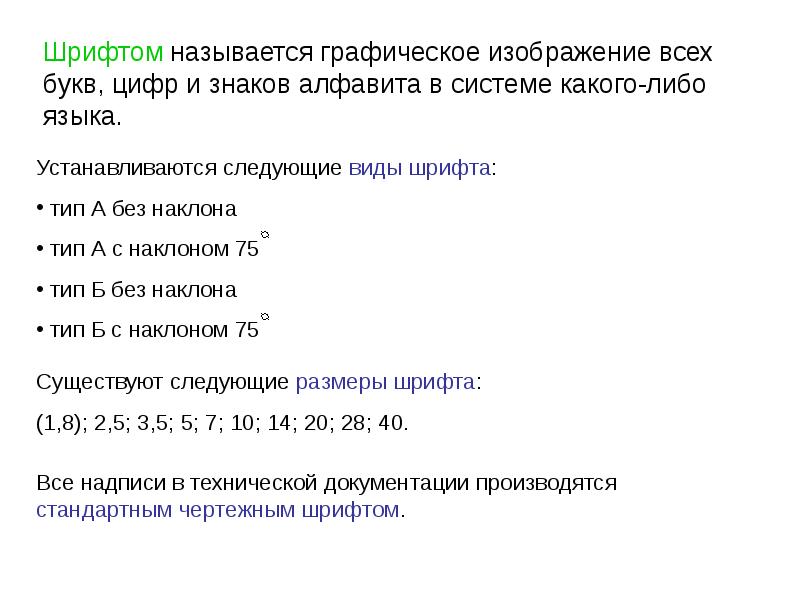

Шрифтом называется графическое изображение всех букв, цифр и знаков алфавита в системе какого-либо языка.

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

1.5 Основные надписи (ГОСТ 2.104-68)

Слайд 18

Описание слайда:

Стандарт устанавливает форму, размеры, порядок заполнения основных надписей и дополнительных граф к ним в конструкторских документах: - на чертежах и схемах – форма 1 - на текстовых документах – форма 2 и 2а. Основные надписи располагаются в правом нижнем углу конструкторских документов.
