Слайд 1

Описание слайда:

Лекция 8 Инфологическое (концептуальное) моделирование предметной области (ПрО). Анализ предметной области. Синтез концептуальной модели предметной области.

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

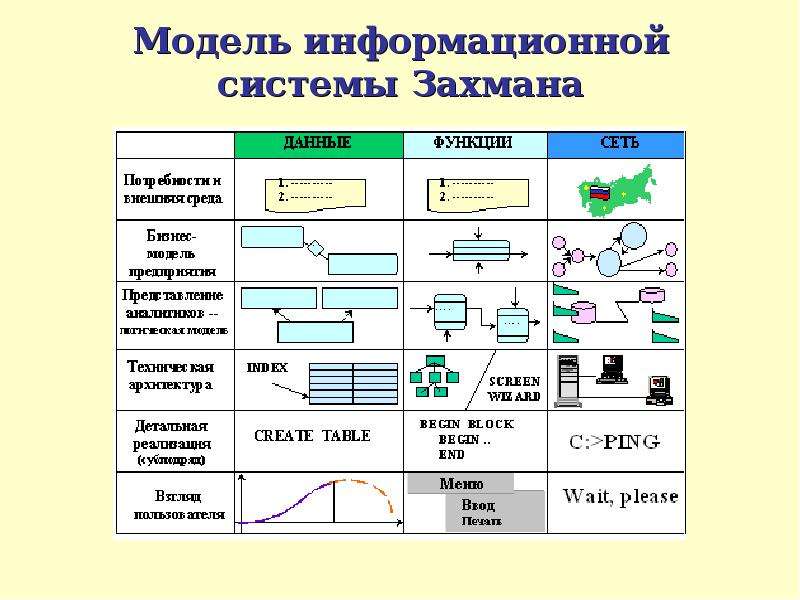

Модель информационной системы Захмана

Слайд 4

Описание слайда:

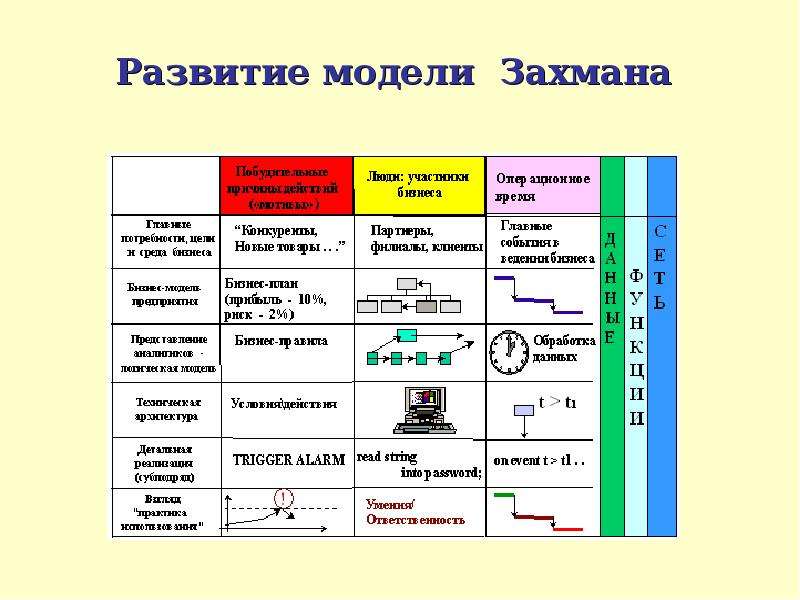

Развитие модели Захмана

Слайд 5

Описание слайда:

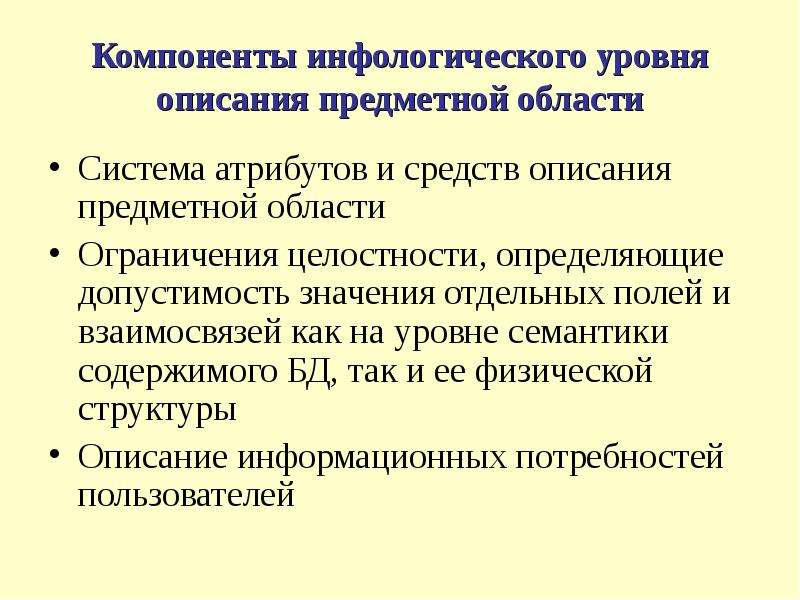

Компоненты инфологического уровня описания предметной области Система атрибутов и средств описания предметной области Ограничения целостности, определяющие допустимость значения отдельных полей и взаимосвязей как на уровне семантики содержимого БД, так и ее физической структуры Описание информационных потребностей пользователей

Слайд 6

Описание слайда:

ПрО с несколькими пользовательскими представлениями ПрО

Слайд 7

Описание слайда:

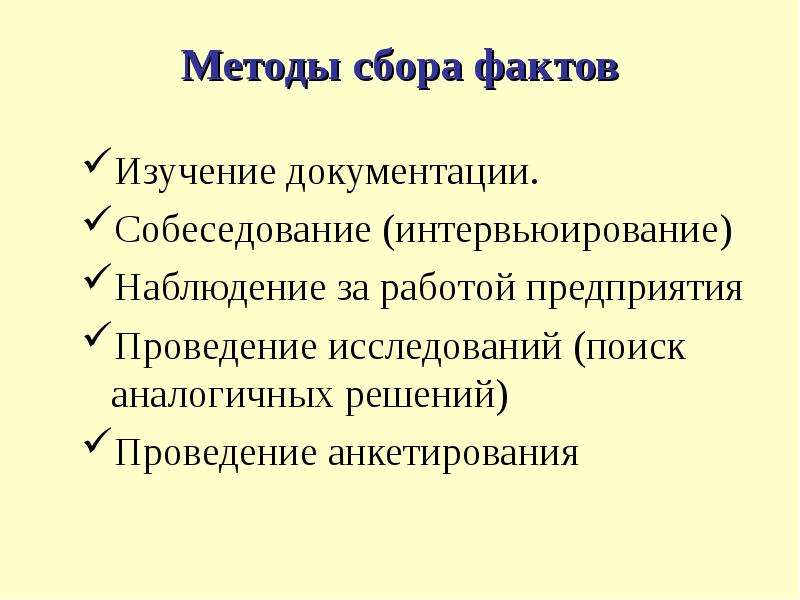

Методы сбора фактов Изучение документации. Собеседование (интервьюирование) Наблюдение за работой предприятия Проведение исследований (поиск аналогичных решений) Проведение анкетирования

Слайд 8

Описание слайда:

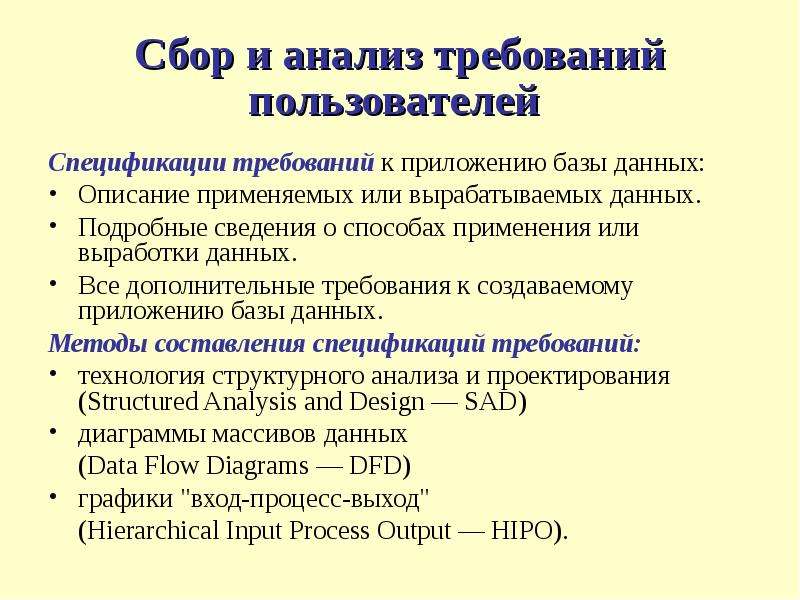

Сбор и анализ требований пользователей Спецификации требований к приложению базы данных: Описание применяемых или вырабатываемых данных. Подробные сведения о способах применения или выработки данных. Все дополнительные требования к создаваемому приложению базы данных. Методы составления спецификаций требований: технология структурного анализа и проектирования (Structured Analysis and Design — SAD) диаграммы массивов данных (Data Flow Diagrams — DFD) графики "вход-процесс-выход" (Hierarchical Input Process Output — HIPO).

Слайд 9

Описание слайда:

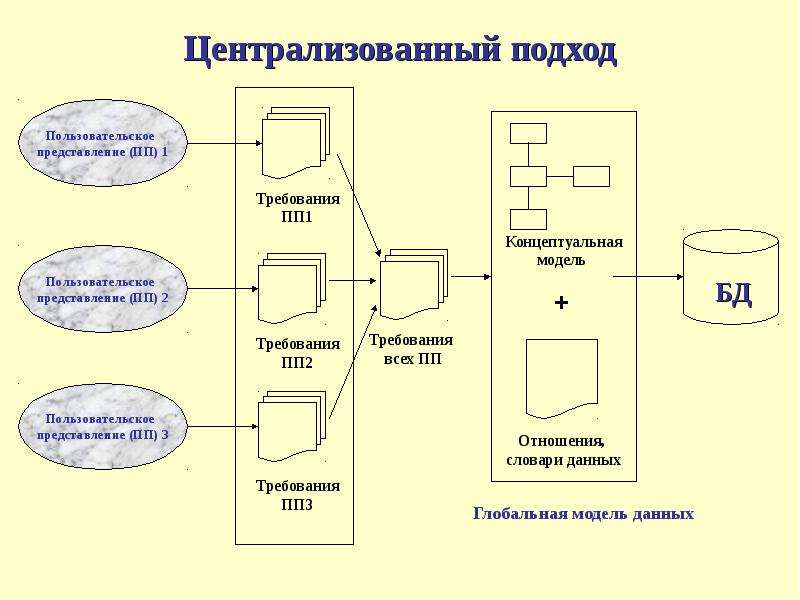

Централизованный подход

Слайд 10

Описание слайда:

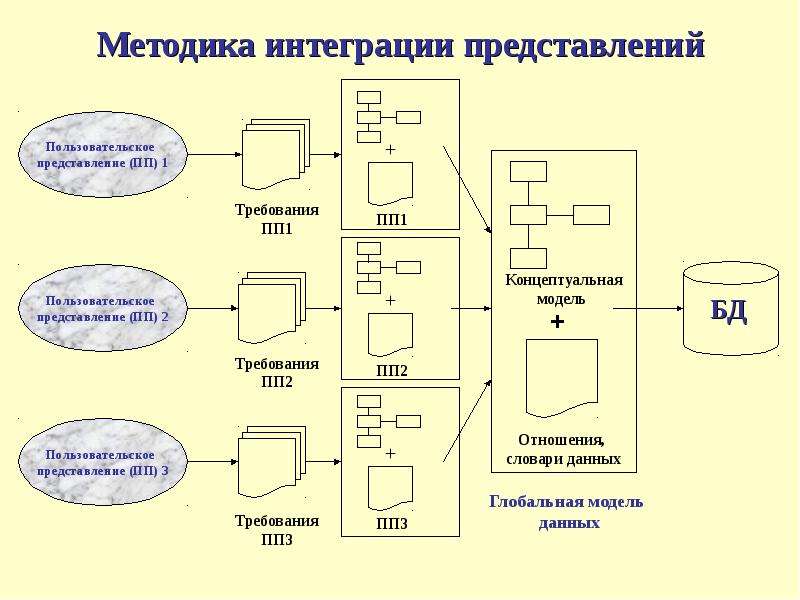

Методика интеграции представлений

Слайд 11

Описание слайда:

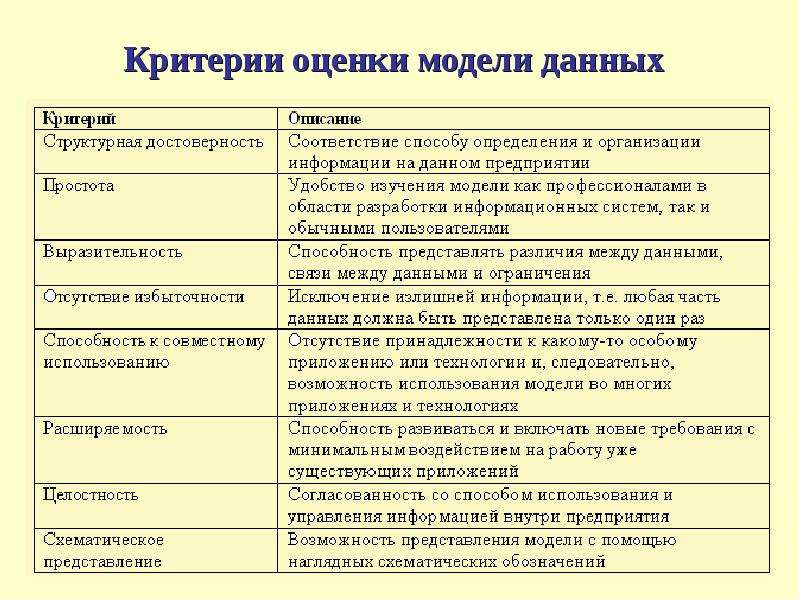

Критерии оценки модели данных

Слайд 12

Описание слайда:

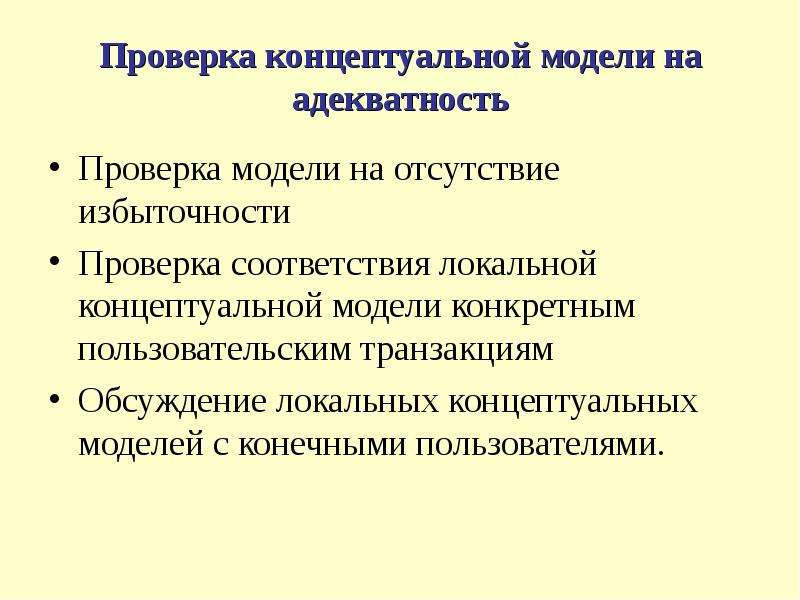

Проверка концептуальной модели на адекватность Проверка модели на отсутствие избыточности Проверка соответствия локальной концептуальной модели конкретным пользовательским транзакциям Обсуждение локальных концептуальных моделей с конечными пользователями.
